隔离开关负荷开关断路器之间的区别
隔离开关、负荷开关与断路器之间的区别隔离开关、负荷开关和断路器是电力系统中常见的三种开关设备。
虽然它们都用于控制电路的通断，但在功能和操作方式上存在一些差异。
本文将详细介绍隔离开关、负荷开关和断路器之间的区别。
隔离开关隔离开关主要用于隔离和切断电源电路，将电路与电源分离，以确保安全操作。
隔离开关通常只有两个位置：开和关。
它可以将电路切换到完全隔离的状态，从而提供一种安全的工作环境，方便进行维护和检修工作。
隔离开关的主要特点包括：•隔离功能：隔离开关具有良好的隔离性能，能够确保电源与负载之间完全隔离。
•简单结构：隔离开关通常采用简单的机械结构，操作简便，维护成本低。
•无过载保护：隔离开关通常不具备过载保护功能，一旦电路出现过载，无法及时切断电源。
•适用范围：隔离开关适用于非常电气负载，如维修、检修、分段控制等场合。
负荷开关负荷开关是一种可控制或切断负载电流的开关设备。
与隔离开关相比，负荷开关具有更加丰富的功能和操作方式。
负荷开关可用于控制电路的通断，同时具备过载保护、短路保护等功能。
它通常被用于分配电路和控制电气设备的开关操作。
负荷开关的主要特点包括：•通断功能：负荷开关可用于控制电路的通断，使电气设备能够正常工作。
•过载保护：负荷开关通常具备过载保护功能，当电路负载超过设定值时，负荷开关能够及时切断电源，保护电路安全。
•可控制性：负荷开关可以通过手动或自动方式进行控制，可以根据需要进行远程或自动操作。
•适用范围：负荷开关适用于各种电气负载，如照明设备、电机、电炉等。
断路器断路器是一种用于切断电路和保护电气设备的开关设备。
与隔离开关和负荷开关相比，断路器具备更强大的过载保护和短路保护功能。
断路器能够在电路发生过载或短路时迅速切断电源，以保护电路和设备的安全运行。
断路器的主要特点包括：•过载保护和短路保护功能：断路器具备更强大的过载保护和短路保护功能，能够在电路负载超过额定值或发生短路时快速切断电源。
(详细)高压隔离开关与高压负荷开关
二、操动机构通过连杆带动转轴完成分、合闸操作
三、闸刀采用断面为矩形的铜条，并在闸刀上设有
“磁
锁”，用来防止外部短路时，闸刀受短路
电动力的 作用从静触头上脱离
高压隔离开关
操作手柄
上接线端子
支柱瓷瓶
传动机构
升降瓷瓶
GN19-10型 实物图片
隔离闸刀
GN19-10C型 实物图片
下接线端子
二、合闸时，通过主轴及传动系统，使主闸刀和灭弧 闸刀同时顺时针旋转，弧触头先闭合；主轴继续转动， 使主触头随后闭合。在合闸过程中，分闸弹簧同时贮 能。
FN12-12系列压气式高压负荷开关
压气式高压负荷开关
八、高压负荷开关型号
例如：FN12-12D/T630-20
高压负荷开关工作原理及图示：
一、分闸时，在分闸弹簧的作用下，主轴顺时针旋转， 一方面通过曲柄滑块机构使活塞向上移动，将气体压 缩；另一方面通过两套四连杆机构组成的传动系统， 使主闸刀先打开，然后推动灭弧闸刀使弧触头打开， 气缸中的压缩空气通过喷口吹灭电弧。
结构:
主要有产气 式、压气式、真 空式和SF6式等结 构类型。
操动机构
有手动和电动储
能弹簧机构等形
式。
七、高压负荷开关的分类
一、按安装地点划分：户内式和户外式 二、按灭弧形式和灭弧介质划分：有油、压气式、产
气式、真空式、SF6式等 三、按用途划分：通用负荷开关，专用负荷开关，特
殊用途负荷开关。（目前有隔离负荷开关、电动 机负荷开关、单个电容器组负荷开关等） 四、按操作方式划分：三相同时操作和逐相操作 五、按操动机构：动力贮能和人力贮能
插入式户内高压隔Biblioteka 开关拉杆绝缘子 支柱绝缘子
断路器,隔离开关,负荷开关,熔断器的区别
断路器、隔离开关、负荷开关、熔断器的区别在电气领域中，断路器、隔离开关、负荷开关和熔断器是常见的设备，用于保护电路和电气设备。
尽管它们的主要目标是保护电路免受过载和短路等故障的影响，但它们在操作原理和应用范围上存在一些差异。
本文将介绍这些设备的区别。
断路器断路器是一种自动的电气保护设备，用于保护电气回路免受过电流和过热的影响。
它能在电路中检测到故障发生时迅速切断电源，以防止过电流引起火灾或其它损坏。
断路器通常由一个电磁铁和一些释放机构组成，使其能够自动打开电路并切断电源。
断路器有不同的额定电流和断路容量，以适应不同电路的需求。
当电流超过断路器的额定电流时，电磁铁会触发释放机构，将断路器打开切断电源。
断路器还可以进行手动操作，以实现对电路的控制。
隔离开关隔离开关，又称为刀开关，是一种用于隔离电路的电气开关。
与断路器不同，隔离开关只负责将电路与电源隔离，无法在故障发生时自动切断电源。
它常用于维修或检修电气设备前，将设备与电源隔离，以确保工作人员的安全。
隔离开关通常采用带有可拆卸手柄的单刀、双刀结构。
手柄的拔出使接线柱与电源断开，从而隔离电路。
隔离开关的额定电压和额定电流必须与电路相匹配。
负荷开关负荷开关是一种主要用于手动控制电路的开关。
它具有开和闭的功能，可以手动操作以打开或关闭电路。
负荷开关适用于低压电力系统，用于分配和控制电流。
负荷开关通常由一个可手动操作的开关机构和一个电流传感器组成。
通过手动操作开关机构，可以打开或关闭电路。
负荷开关的电流传感器可以实时监测电流情况，并在超过额定电流时触发保护装置进行切断。
熔断器熔断器是一种过电流保护设备，广泛应用于电气回路中。
它可以根据电路中的电流大小进行自动断开。
熔断器的主要部分是一个熔断体，当电流超过额定值时，熔断体会因过热而熔断，切断电路。
熔断器有不同的额定电流和断路容量，以适应不同电路的需求。
当电流超过熔断器的额定电流时，熔断体会迅速熔断，并打开电路。
断路器负荷开关隔离开关三种区别
断路器负荷开关隔离开关三种区别引言在电力系统中，断路器、负荷开关和隔离开关是常用的电气设备，用于控制和保护电力设备。
尽管它们在外观上可能相似，但它们在操作原理、功能和应用领域上存在一些重要的区别。
本文将重点讨论断路器、负荷开关和隔离开关之间的三种区别。
1. 功能区别断路器是一种用于开断正常和异常负荷电流的电器开关设备。
它有两个基本功能：一是可以根据需要接通或切断电路，二是可以提供对电路的短路和过载保护。
断路器能够迅速切断电路，以防止电路中的过电流引发事故，同时又能够正常开合电路，以满足电气设备的操作需求。
负荷开关是用于控制和开关电气设备负荷的装置。
它只具备开关功能，通常用于控制负荷的开关操作，例如启动或停止电动机，控制照明和插座等。
隔离开关是用于将电源和设备隔离开的开关。
它在电气设备与电力系统之间起到一个隔离作用，可以确保电气设备在停机维修或其他操作过程中与电源完全断开，从而确保人员的安全以及设备的正常运行。
2. 工作原理区别断路器的工作原理是基于电磁力和电弧的灭断原理。
当电路中的电流超过设定值时，断路器会产生电磁力将触头弹开，从而切断电路。
同时，断路器内部的电弧灭断装置会有效消除切断电路时产生的电弧。
负荷开关的工作原理相对简单，它通过机械操作来控制负荷电路的连接和断开。
负荷开关内部的继电器或机械装置通过操作手柄或按钮来控制开关的状态。
隔离开关的工作原理类似于负荷开关，通过机械操作来实现与电源的隔离。
不同的是隔离开关在断开电路时，需要保证其能够承受额定电压，以确保设备在停机维修或其他操作过程中不会受到电源的影响。
3. 应用区别断路器通常用于电力系统的主要电路中，用于保护和控制主要设备，如发电机、变压器和电缆。
它们能够在发生故障时快速切断电路，以避免电气设备受损或导致火灾等事故。
负荷开关广泛应用于建筑物、工业设备和家用电器等场所，用于控制和开关负荷电路。
例如，负荷开关可以用于控制照明系统的开关和调光，启动和停止电动机，以及控制插座电源等。

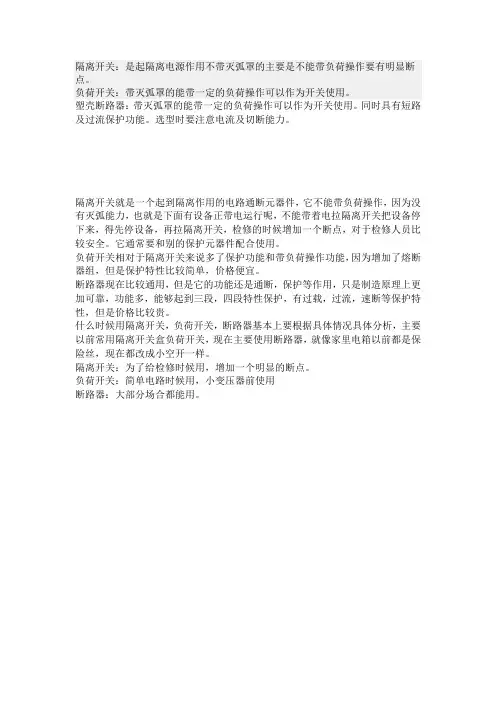

隔离,负荷,塑壳的区别
隔离开关：是起隔离电源作用不带灭弧罩的主要是不能带负荷操作要有明显断点。
负荷开关：带灭弧罩的能带一定的负荷操作可以作为开关使用。
塑壳断路器：带灭弧罩的能带一定的负荷操作可以作为开关使用。
同时具有短路及过流保护功能。
选型时要注意电流及切断能力。
隔离开关就是一个起到隔离作用的电路通断元器件，它不能带负荷操作，因为没有灭弧能力，也就是下面有设备正带电运行呢，不能带着电拉隔离开关把设备停下来，得先停设备，再拉隔离开关，检修的时候增加一个断点，对于检修人员比较安全。
它通常要和别的保护元器件配合使用。
负荷开关相对于隔离开关来说多了保护功能和带负荷操作功能，因为增加了熔断器组，但是保护特性比较简单，价格便宜。
断路器现在比较通用，但是它的功能还是通断，保护等作用，只是制造原理上更加可靠，功能多，能够起到三段，四段特性保护，有过载，过流，速断等保护特性，但是价格比较贵。
什么时候用隔离开关，负荷开关，断路器基本上要根据具体情况具体分析，主要以前常用隔离开关盒负荷开关，现在主要使用断路器，就像家里电箱以前都是保险丝，现在都改成小空开一样。
隔离开关：为了给检修时候用，增加一个明显的断点。
负荷开关：简单电路时候用，小变压器前使用
断路器：大部分场合都能用。
详解隔离开关负荷开关真空断路器作用与区别!
详解隔离开关负荷开关真空断路器作用与区别!隔离开关、负荷开关和真空断路器都是电力系统中常用的开关设备，用于控制和保护电路。
它们在工作原理、使用场景以及功能特点上有所不同。
1.隔离开关：隔离开关主要用于隔离电路或设备，切断电源，以便对电路进行检修、维护和保养。
其工作原理是通过打开或关闭主触头，将电路与电源隔离开来，使电路与电源完全分离，可以对电路进行安全操作，而无需担心电路中的高压危险。
隔离开关通常不能承受断电时电路中的大电流，因此不适用于常规电路的断路操作。
隔离开关的作用是确保维修人员的人身安全和维护设备的安全。
2.负荷开关：负荷开关主要用于连接和断开负载电源，以控制电器设备的运行和停止，通常用于低压系统中。
负荷开关具有较高的切断容量和灵活的操作方式，能够承受负载电流。
其工作原理是通过打开或关闭主触头，使电流在负载和电源之间流通或中断。
负荷开关通常具有防止过载和短路的保护装置，能够及时切断电路以保护负载和设备的安全运行。
负荷开关的作用是确保负载正常运行和保护负载和设备的安全。
3.真空断路器：真空断路器主要用于控制和保护高压电路，在高压开关设备中具有广泛的应用。
真空断路器的工作原理是在真空介质中使用磁力或弹簧的力量，将主触头迅速打开或关闭，以切断或接通电流。
真空断路器具有快速切断电流、低电弧能量和良好的灭弧性能等优点，能够在高电压和大电流状态下切断电路，保护电气设备的安全。
真空断路器的作用是确保电气设备正常运行和防止电弧事故的发生。
总结：-隔离开关用于隔离电路和设备，主要用于维修、检修和保养操作，在断电状态下使用；-负荷开关用于连接和断开负载电源，主要用于控制负载设备的运行和停止，在低压系统中应用；-真空断路器用于控制和保护高压电路，具有快速切断和良好灭弧性能，在高压开关中使用。
这三种开关设备在电力系统中各有其特点和应用领域，在正确的使用场景下，能够有效保障电路的安全运行和设备的正常工作。
负荷开关,断路器,隔离开关三者的特点
负荷开关、断路器、隔离开关三者的特点1. 负荷开关负荷开关是一种用于控制电路中负荷的开关装置，主要用于切断和连接电气设备的电路。
它具有以下特点：•控制电流小：负荷开关通常用于低电流电路中，其额定电流一般在几十安培以下。
•结构简单：负荷开关通常采用机械式结构，由可动接点和固定接点组成。
通过手动或自动操作，实现电路的开关控制。
•易于安装和维护：负荷开关通常安装在电气设备上，可以方便地进行检修和更换。
其操作方式也简单，通常只需按下开关即可实现电路的控制。
•成本较低：由于负荷开关的结构简单，材料成本相对较低，所以价格相对较为经济实惠。
•功能相对简单：负荷开关通常只能实现电路的开关控制，无法提供过载保护或短路保护等功能。
2. 断路器断路器是一种用于保护电路和电气设备的开关装置，主要用于切断电路中的过载电流和短路故障。
它具有以下特点：•能够提供过载保护和短路保护：断路器具备过载保护和短路保护功能，当电路中的电流超过额定值或发生短路故障时，断路器能够快速切断电路，防止设备受损。
•额定电流范围广：断路器的额定电流范围相对较广，可以覆盖几十安培到几千安培的电流范围，适用于不同规格的电气设备和电路。
•可重复使用：与保险丝等一次性保护装置不同，断路器具有可重复使用的特性，断路后可以通过手动或自动操作将其再次闭合，继续供电。
•功能丰富：断路器通常具备过载保护、短路保护、欠压保护、过压保护、漏电保护等多种功能，保护电气设备免受各种电气故障的影响。
•检测和显示功能：一些断路器具备电流检测和显示功能，可以实时监测电路中的电流大小，并通过指示灯或显示屏显示相关信息。
3. 隔离开关隔离开关是一种用于隔离电路和电气设备的开关装置，主要用于切断电气设备与电源之间的电路，确保设备处于安全状态。
它具有以下特点：•良好的隔离性能：隔离开关能够有效地切断电气设备与电源之间的电路，实现电气设备与外部环境的完全隔离，确保人员和设备的安全。
•高额定电流和额定电压：隔离开关的额定电流和额定电压通常较高，能够适应电力系统中较大功率设备的需求。
负荷开关、隔离开关、真空断路器三者的定义与区别
负荷开关、隔离开关、真空断路器三者的定义与区别一、负荷开关具有简单的灭弧装置，可以带负荷分，合电路的控制电器。
能通断一定的负荷电流和过负荷电流，但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。
负荷开关的作用：1.开断和关合作用。
由于它有一定的灭弧能力，因此可用来开断和关合负荷电流和小于一定倍数(通常为3-4倍)的过载电流;也可以用来开断和关合比隔离开关允许容量更大的空载变压器，更长的空载线路，有时也用来开断和关合大容量的电容器组。
2.替代作用。
负荷开关与限流熔断器串联组合可以代替断路器使用。
即由负荷开关承担开断和关合小于一定倍数的过载电流，而由限流熔断器承担开断较大的过载电流和短路电流。
3.负荷开关与限流熔断器串联组合成一体的负荷开关，在国家标准中规定称为“负荷开关-熔断器组合电器”。
熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受电侧。
当不需要经常掉换熔断器时，宜采用前一种布置，以便利用负荷开关兼作隔离开关的功能，用它来隔离加在限流熔断器上的电压。
二、隔离开关一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。
但在一定条件下，允许接通或断开小功率电路。
是高压开关当中使用的最多也是最频繁的一个电器装置隔离开关的作用：1.分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
2.根据运行需要，换接线路。
3.可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。
4.根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。
高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。
户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。
