基于ZigBee技术的智能家居系统
基于Zigbee技术的智能家居控制系统设计—课程设计论文
机器人3课程设计（论文）题目：基于Zigbee技术的智能家居控制系统设计基于Zigbee技术的智能家居控制系统设计摘要随着生活质量的日益改善和生活节奏的不断加快，人们的工作、生活日益信息化。
信息化社会改变了人们的生活方式与工作习惯，使得家居系统的智能化成为一种消费需求，智能家居系统越来越被重视。
因此，将家庭中各种通信设备、家用电器和家庭安保装置通过家居控制系统进行整合，并进行远程控制和管理，已经成为近年来一个热门研究课题。
关键词: Zigbee ；Z-Stack；CC2530芯片；智能家居The Design of Smart Home Control System Based on ZigBee Technology TechnologyABSTRACTWith the development of the science and economy，people’s living standard improves enormously.People may pay more and more attention to their living environment.Information society has changed people’S lifestyle and work habits to makeintelligent home system a consumer demand．Intelligent home system catches moreand more people’S attention.Thereforethe topic about the integration andmanagement of various communication equipments in home，household appliancesand home security devices combined by the intelligent home c ontrol system remotel，has become a hot research point in recent years．Key words: Zigbee; Z-stack;CC2530;Smart Home目录1绪论 (1)1.1无线传感器网络 (1)1.1.1无线传感器网络概况 (1)1.1.2无线传感器的应用现状 (1)1.1.3无线传感器的未来前景 (2)1.2基于Zigbee技术的无线传感器网络 (2)1.3论文结构 (3)2 Z-Stack协议栈 (4)2.1 Zigbee协议介绍 (4)2.1.1 Zigbee协议栈的结构 (4)2.2 Zigbee网络结构 (5)2.3 Z-Stack协议栈介绍 (6)2.3.1寻址 (6)2.3.2绑定 (9)2.3.3路由协议 (9)2.3.4数据发送函数 (10)2.3.5网络组建过程 (10)2.3.6数据接收函数 (10)3智能家居系统的实现 (13)3.1系统的整体介绍 (13)3.2系统硬件介绍 (13)3.2.1各类传感器模块 (13)3.2.2终端节点和数据汇聚模块 (15)3.3系统软件介绍 (16)3.3.1终端节点和数据汇聚模块软件设计 (16)3.3.2上位机（PC机）的监控界面 (18)4结论 (21)参考文献 (22)附录 (23)1 绪论1.1无线传感器网络1.1.1无线传感器网络概况无线传感器网络是指大量的移动的或静止的传感器以自组织和多跳的方式构成的无线网络。
基于ZigBee技术的智能家居系统的设计
基于ZigBee技术的智能家居系统的设计一、本文概述随着科技的飞速发展和人们生活品质的提高，智能家居系统已经成为现代家居生活的重要组成部分。
其中，ZigBee技术作为一种低功耗、低成本、低数据速率的无线通信技术，在智能家居领域得到了广泛应用。
本文旨在探讨基于ZigBee技术的智能家居系统的设计，包括其基本原理、系统架构、功能模块、硬件选择以及软件设计等方面。
通过深入研究和分析，我们将提供一种高效、稳定、可靠的智能家居系统设计方案，以满足用户对智能家居的需求，提升生活品质。
本文将首先介绍ZigBee技术的基本原理和特点，阐述其在智能家居系统中的应用优势。
接着，我们将详细介绍基于ZigBee技术的智能家居系统的整体架构，包括各个功能模块的作用和相互之间的通信机制。
在此基础上，我们将重点讨论系统的硬件选择和软件设计，包括传感器节点的设计、网络通信协议的实现以及用户界面的开发等。
我们将对系统进行测试和评估，以验证其性能和稳定性。
通过本文的研究和讨论，我们期望能够为智能家居系统的设计提供有益的参考和指导，推动智能家居技术的进一步发展。
我们也希望能够激发更多人对智能家居领域的兴趣和热情，共同推动智能家居产业的繁荣和发展。
二、ZigBee技术原理及其应用ZigBee技术是一种基于IEEE 4无线标准的低功耗局域网协议，专为低数据速率、低功耗和低成本的应用场景设计。
它采用星型、树型或网状拓扑结构，具有自组织、自愈合的特点，能够在设备之间实现可靠的数据传输。
ZigBee技术的主要特点包括低功耗、低成本、低数据速率、高可靠性、高安全性和良好的网络扩展性。
在智能家居系统中，ZigBee技术被广泛应用于各种智能设备之间的通信和控制。
例如，通过ZigBee技术，智能照明系统可以实现远程控制、定时开关、场景设置等功能；智能安防系统可以实现门窗传感器的实时监控、报警推送等功能；智能环境监测系统可以实现温度、湿度、空气质量等环境参数的实时采集和传输。
基于ZigBee技术的智能家居系统设计研究
⑥ 网络 容量 大且组 网形式灵 活多样， Ｚ ｉ ｇ Ｂ ｅ ｅ协议对 大量的网 居 系统的信息 化、 网络化 、 智能化 是当前家居 系统 的发展趋 势 。 延； 络 节 点 以及 多种 组 网方 式都 能有 效支 持 等 。 由于 Ｚ ｉ ｇ Ｂ ｅ ｅ协 议 的 其 中基 于 Ｚ ｉ ｇ Ｂ ｅ ｅ 技 术 的智 能 家 居 系 统 为 人 类 的生 活 环 境 带 来 了
网 络路 由器 以及 网络 终 端 设 备 三 种 功 能 设 备 ， 有 效 解 决 了有 线 网络 布 线 困 难 以及 扩 展 性 差 等 的 不 足 ，应 用 无 义 了 网 络 协 调 器 、 其 中的网络协调器、 网络 路 由 器 为 全 功 能 器 件 ， 而 网络 终 端 设 备 线 组 网 技 术 的 智 能家 居系 统 成 为 必 然 的发 展 趋 势 。
． １ Ｚ ｉ ｇ Ｂ ｅ ｅ设 备 智 能 家居 是 以住 宅 为 平 台 ， 利用综合布线、 网络 通 信 、 自动 控 ４
Ｆ Ｆ Ｄ ） 和简化功能器件 （ Ｒ Ｆ Ｄ ） 两种类型 ， 其 中的全功 的 住 宅 设 施 与 家 庭 日程 事 务 的管 理 系 统 ，对 人 们 居 住 环 境 的 舒 全功 能器件 （ 适性 、 便利性、 安全性 以及艺术性等进行 了有效 的提升ｆ １ ＿ 。实现家 能 器 件 不 但 可 以与 网络 中 的 任 何 设 备 实 现 通 信 ， 还 可 以作 为 网 居 智 能 的 工 具 包 括 先 进 的 计 算 机 技 术 、 网 络 通 信 技 术 以 及 电力 络 协 调 者 对 其 他 网络 设 备进 行 协 调 ；简 化 功 能器 件 只 能 与 全 功 而两个简化功 能器件之 间是不能直接通信 的， 自动 化 技 术 等 ，这 些 先 进 的 技 术 将 与 家 居 生 活 相 关 的各 个 子 系 能器件进行通信 ， 。Ｚ ｉ ｇ Ｂ ｅ ｅ网络 主 要 定 统 进 行 网 络 化 的 综 合 管 理 。当 前 短 距 离 无 线 通信 技术 发 展 迅 速 ， 并 且 这种 器件 也不 具 备 网络 协 调 者 的 功 能
基于ZiigBee技术的无线智能家居系统设计的开题报告

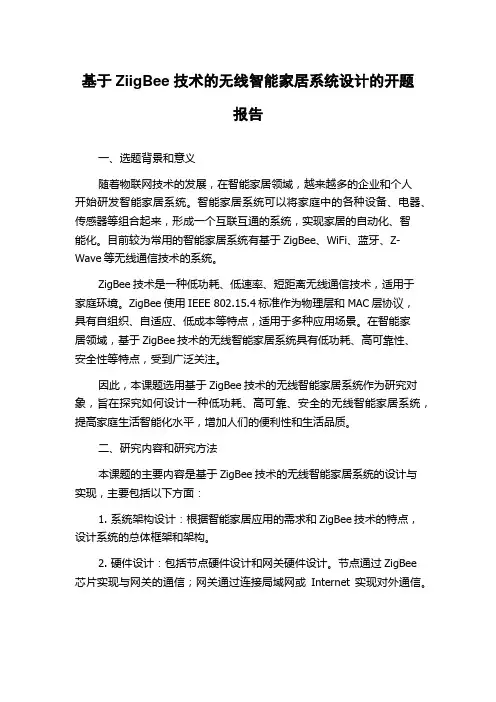

基于ZiigBee技术的无线智能家居系统设计的开题报告一、选题背景和意义随着物联网技术的发展，在智能家居领域，越来越多的企业和个人开始研发智能家居系统。
智能家居系统可以将家庭中的各种设备、电器、传感器等组合起来，形成一个互联互通的系统，实现家居的自动化、智能化。
目前较为常用的智能家居系统有基于ZigBee、WiFi、蓝牙、Z-Wave等无线通信技术的系统。
ZigBee技术是一种低功耗、低速率、短距离无线通信技术，适用于家庭环境。
ZigBee使用IEEE 802.15.4标准作为物理层和MAC层协议，具有自组织、自适应、低成本等特点，适用于多种应用场景。
在智能家居领域，基于ZigBee技术的无线智能家居系统具有低功耗、高可靠性、安全性等特点，受到广泛关注。
因此，本课题选用基于ZigBee技术的无线智能家居系统作为研究对象，旨在探究如何设计一种低功耗、高可靠、安全的无线智能家居系统，提高家庭生活智能化水平，增加人们的便利性和生活品质。
二、研究内容和研究方法本课题的主要内容是基于ZigBee技术的无线智能家居系统的设计与实现，主要包括以下方面：1. 系统架构设计：根据智能家居应用的需求和ZigBee技术的特点，设计系统的总体框架和架构。
2. 硬件设计：包括节点硬件设计和网关硬件设计。
节点通过ZigBee 芯片实现与网关的通信；网关通过连接局域网或Internet实现对外通信。
3. 软件设计：包括节点软件设计和网关软件设计。
节点软件包括嵌入式系统设计、无线通信协议实现、传感器数据采集与处理等；网关软件包括数据传输协议实现、通信接口设计、云服务器连接协议设计等。
4. 功能实现：实现智能家居系统的各项功能，包括传感器数据采集、温度控制、电器控制、安防监控等，同时支持手机APP和语音控制。
本课题采用文献调研和实验研究相结合的方法，通过查阅相关文献和参考资料，了解基于ZigBee技术的无线智能家居系统的基本原理和实现方法；同时，采用实验研究的方法，进行系统硬件和软件的搭建与调试。
基于ZigBee技术的智能家居系统
一、智能家居的背景从宏观上来讲，事物的每个发展阶段都是当时从业人员认识水平、技术水平、市场认知、原材料成本等几个原因共同作用的结果。
每个阶段都会局限于当时的技术水平、市场接受程度等，都会有其无法突破的瓶颈和困难。
即便智能家居系统在中国已发展20多年，且经过这么多年的发展，产品、技术已日趋成熟、稳定，但每项技术并不一定都完美无瑕。
只要产品或技术处于高速发展中，它必然需要不断地去解决一些技术上或者产品上的问题。
智能家居产品未来会还向节能环保，舒适度方面发展。
比如冬暖夏凉型建筑，不用空调，由建筑自身的功能去调节温度。
而智能家居必须结合这些建筑上的功能去发展，从这个方面来说，必然会推动智能家居的适应性发展。
对与现阶段的智能家居来说，没有专用的对讲或智能家居数字处理芯片，无论是技术层面还是集成层面，都只是有所关联。
如果能够很好的解决，未来数字对讲将会取得更好的应用。
而随着中国城镇化趋势的加剧，大型小区会越来越多，人们对安保的重视程度也会日益加强，将来小区的多个安防子系统在技术上必然会走向综合化、集成化。
除此之外，厂家需理性地为各类应用设计解决方案，校正一些过往的虚假概念。
只有设计实用性强，性价比高，能适应拓展未来新技术的系统，才能更好地为用户服务。
除此之外，各家产品的兼容性也是一个急需解决的问题。
目前各厂家的产品均采用自家的协议，无法很好地做到兼容，而不同品牌的可视对讲和智能家居系统如何互连互通也将是今后需突破的难点二、智能家居系统旨在实现的以下主要功能：(1)可以控制和相应的状态查询，如查询室内和室外的温度，可用于家用电器，如灯一键全开，一键全关，更方便。
(2)在光线方面我们可以依照家庭装修环境背景或者用户的其他层次的要对光线先进行自动调节，指在给用户带来良好的感知度和舒适程度。
(3)制定人机交互界面，这样用户就可以根据自己的需要自行调节各个用电器之间的参数，使操作简单化；(4)在智能家庭网关的Web服务器，网络视频服务器的框架，可以通过PC 客户端Web进行查看实时状态和远程控制家用设备的家庭。
基于 ZigBee 的智能家居系统设计
基于 ZigBee 的智能家居系统设计随着科技的快速发展，越来越多的人开始关注智能家居系统的设计和实现。
而其中，基于ZigBee 技术的智能家居系统则成为了近年来最具热度的研究方向之一。
本文将详细探讨基于 ZigBee 的智能家居系统的设计和实现。
一、ZigBee 技术简介ZigBee 技术是一种低功耗、近距离、无线通讯技术，它是一种基于 IEEE802.15.4 标准的无线网协议。
ZigBee 技术能够支持多种应用场景，适用于环境监测、医疗保健、智能家居、能源管理等领域。
ZigBee 技术采用了低功耗、低速率的传输方式，具有低成本、低噪声和低干扰的特点。
同时，ZigBee 网络结构简单，有很强的自组织能力，能够让各种设备快速建立通讯。
二、ZigBee 技术在智能家居中的应用智能家居系统是指通过各种网络技术，将家居中传统的电器设备和其他可编程设备进行集成，从而达到自动化控制的目的。
而 ZigBee 技术在智能家居中的应用则包括以下几个方面：1、家庭网络化ZigBee 技术可以帮助实现家庭网络化。
通过 ZigBee 网络，家庭中的各种设备都可以实现互联，实现智能化自动控制。
比如，用户可以通过智能手机控制家中的照明、温度、音乐等设备，从而达到智能控制的目的。
2、安防保护智能家居系统中的安防保护是智能家居最重要的应用之一。
而 ZigBee 技术可以帮助实现安全保护，可以通过智能传感器实时监控家庭的安全情况，当检测到异常情况时进行即时报警，从而保护家庭安全。
3、娱乐化智能家居系统中的娱乐化应用也是很重要的。
通过 ZigBee 技术，用户可以轻松地控制家庭中的音乐、影像等设备，达到家庭娱乐化的目的。
三、基于 ZigBee 的智能家居系统设计在设计基于 ZigBee 的智能家居系统时，应遵循以下设计理念：1、低功耗智能家居系统的常承担着长期、甚至是持续的工作，因此对于功耗的要求极高。
因此在基于 ZigBee 技术的智能家居系统设计中，应注重低功耗、智能化的设计，以延长系统设备的使用寿命。
基于ZigBee的智能家居监测控制系统的设计
基于ZigBee的智能家居监测控制系统的设计一、本文概述随着科技的不断进步和人们生活水平的提高，智能家居的概念逐渐深入人心。
智能家居通过集成先进的通信技术、控制技术、传感器技术等多种技术，实现了家庭环境的智能化管理和控制。
其中，ZigBee 技术作为一种低功耗、低成本、低复杂度的无线通信协议，在智能家居领域具有广泛的应用前景。
本文旨在探讨基于ZigBee技术的智能家居监测控制系统的设计，旨在为读者提供一个全面、系统的了解，并希望为智能家居领域的发展提供一些有益的参考。
本文首先介绍了ZigBee技术的基本原理和特点，包括其通信机制、网络拓扑结构以及优势等。
然后，文章详细阐述了基于ZigBee 的智能家居监测控制系统的总体设计方案，包括系统架构、硬件选择、软件设计等方面。
接下来，文章将重点介绍系统中的各个功能模块，如环境监测模块、安防监控模块、家电控制模块等，以及它们之间的协同工作机制和实现方法。
本文还将对系统的性能和稳定性进行分析和测试，以验证设计的可行性和有效性。
文章将总结整个设计过程中的经验教训，并对未来的发展方向进行展望。
通过本文的阅读，读者可以深入了解基于ZigBee的智能家居监测控制系统的设计理念、实现方法和应用前景，为相关领域的研究和开发提供有益的参考和借鉴。
二、ZigBee技术概述ZigBee是一种基于IEEE 4标准的低功耗局域网协议，主要用于近距离无线通信。
其名称源自蜜蜂的“ZigZag”舞蹈，寓意着该技术在通信中的灵活性和高效性。
ZigBee技术专为低数据速率、低功耗、低复杂度和低成本的应用场景设计，因此在智能家居监测控制系统中具有广泛的应用前景。
ZigBee技术的核心优势在于其低功耗和低成本。
由于其采用了休眠机制，设备在不进行数据传输时可以进入低功耗的休眠状态，从而显著延长了设备的使用寿命。
ZigBee网络的构建成本相对较低，使得其成为智能家居领域理想的通信协议之一。
在智能家居监测控制系统中，ZigBee技术可以实现设备间的无线连接和数据传输。
基于ZigBee技术的智能家居控制系统设计与实现
基于ZigBee技术的智能家居控制系统设计与实现随着物联网的发展，智能家居控制系统已经成为人们日常生活中的一个重要应用。
ZigBee技术作为物联网通信协议之一，有着物联网中广泛应用的优势。
本文将从智能家居控制系统设计的角度出发，介绍基于ZigBee技术的智能家居控制系统的设计与实现。
一、智能家居控制系统的需求分析智能家居控制系统主要有以下几个需求：1. 控制家居设备：系统可以实现对家中各种设备的控制，如灯光、电器等。
2. 环境监测：系统可以实现对温度、湿度等环境因素的监测，进而调节合适的温度和湿度，提高生活舒适度。
3. 安全监测：系统可以实现对门窗、摄像头等安全设备的监测。
当侵入者来犯时，可以及时发出警报。
4. 远程控制：用户可以通过手机APP等远程控制系统，实现对家居设备的控制和监测。
在需求分析的基础上，我们可以开始对基于ZigBee技术的智能家居控制系统进行设计。
二、智能家居控制系统的软件设计智能家居控制系统的软件主要包括服务器端和客户端两部分。
1. 服务器端服务器端主要负责和各种设备的交互，接收设备的数据、发送命令到设备等。
服务器端需要具备以下几个功能：1）设备控制功能：服务器端需支持对各种设备的控制命令，如控制灯光亮度、控制电器开关等。
2）环境监测功能：服务器端需支持各种环境参数的实时监测，如温湿度、气体浓度等。
3）安全监测功能：服务器端需支持各种安全设备的状态监测，如门窗、火灾、燃气泄漏等。
4）远程控制功能：服务器端需支持用户通过手机APP等远程控制系统，实现对家居设备的控制和监测。
2. 客户端客户端主要是指用户与服务器端交互的软件程序，具备以下几个功能：1）控制家居设备：客户端可以向服务器端发送操作命令，以控制家居设备。
2）环境监测：客户端可以实时获取家中各种环境参数的监测数据。
3）安全监测：客户端可以实时获取家中各种安全设备的状态信息，如门窗状态、烟感器状态等。
4）远程控制：客户端可通过手机APP等远程控制系统，远程控制家中各种设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、智能家居的背景
从宏观上来讲，事物的每个发展阶段都是当时从业人员认识水平、技术水平、市场认知、原材料成本等几个原因共同作用的结果。
每个阶段都会局限于当时的技术水平、市场接受程度等，都会有其无法突破的瓶颈和困难。
即便智能家居系统在中国已发展20多年，且经过这么多年的发展，产品、技术已日趋成熟、稳定，但每项技术并不一定都完美无瑕。
只要产品或技术处于高速发展中，它必然需要不断地去解决一些技术上或者产品上的问题。
智能家居产品未来会还向节能环保，舒适度方面发展。
比如冬暖夏凉型建筑，不用空调，由建筑自身的功能去调节温度。
而智能家居必须结合这些建筑上的功能去发展，从这个方面来说，必然会推动智能家居的适应性发展。
对与现阶段的智能家居来说，没有专用的对讲或智能家居数字处理芯片，无论是技术层面还是集成层面，都只是有所关联。
如果能够很好的解决，未来数字对讲将会取得更好的应用。
而随着中国城镇化趋势的加剧，大型小区会越来越多，人们对安保的重视程度也会日益加强，将来小区的多个安防子系统在技术上必然会走向综合化、集成化。
除此之外，厂家需理性地为各类应用设计解决方案，校正一些过往的虚假概念。
只有设计实用性强，性价比高，能适应拓展未来新技术的系统，才能更好地为用户服务。
除此之外，各家产品的兼容性也是一个急需解决的问题。
目前各厂家的产品均采用自家的协议，无法很好地做到兼容，而不同品牌的可视对讲和智能家居系统如何互连互通也将是今后需突破的难点
二、智能家居系统旨在实现的以下主要功能：
(1)可以控制和相应的状态查询，如查询室内和室外的温度，可用于家用电器，如灯一键全开，一键全关，更方便。
(2)在光线方面我们可以依照家庭装修环境背景或者用户的其他层次的要对光线先进行自动调节，指在给用户带来良好的感知度和舒适程度。
(3)制定人机交互界面，这样用户就可以根据自己的需要自行调节各个用电器之间的参数，使操作简单化；
(4)在智能家庭网关的Web服务器，网络视频服务器的框架，可以通过PC 客户端Web进行查看实时状态和远程控制家用设备的家庭。
网络视频服务器端的Web框架，在智能家居网关的Web服务器，您可以查看PC和家庭设备的远程控制家庭的实时状态。
(5)在家庭网关集成3G模块，通过WCDMA网络远程访问。
三、工作原理如下：
将基于ZigBee 芯片的无线网络收发模块嵌入到各种家居设备中去，组成基于。
基于ZigBee的无线家庭控制网络技术。
根据自己的需要用户可以接入或者移除不同的设备。
通过这些无线网络收发器模块在各子网络之间的数据传输的节点，使在家庭内的无线设备的网络互连，使他们能够协作，自动运行。
在设计中既能利用现有的无线通信网络也可以通过Internet 网络进行数据传输，如3G 网络，以便用户可以随时随地接入家庭网络。
在家庭网络内网中，只需与一个具有无线接口管理功能的ZigBee模块相连，通过开发的人机交互界面，便可通过PC或手持终端进行设备控制与状态查询，系统总体架构图如图1所示
本系统主要由三大模块组成：ZigBee技术在家庭内部通过网络构成了一个家庭内部网络的设备实现互联互通。
家庭网关在家庭内部网络，互联网或移动网络，使用户能够远程控制家庭内的家用设备或实时监控的情况；用户可以通过一台家用电脑，对智能家居进行现场控制也可以登录智能家居设备网络的进行远程远程控制和监测。
四、系统硬件设计
1、CC2430芯片简介
CC2430是芯片巨人TI 公司收购无线单片机公司CHIPCON 后推出的全新概念新一代ZigBee 无线单片机系列芯片。
CC2430是一款真正符合IEEE802.15.4标准的片上SOC ZigBee 产品。
CC2430是一颗真正的系统芯片(SoC)CMOS 解决方案。
这种解决方案能够提高性能并满足以ZigBee 为基础的2.4GHz ISM 波段应用，及对低成本，低功耗的要求。
它结合一个高性能2.4GHz DSSS(直接序列扩频)射频收发器核心和一颗工业级小巧高效的8051控制器。
CC2430的设计结合了8Kbyte 的RAM 及强大的外围模块，并且有3种不同的版本，他们是根据不同的闪存空间32，64和128kByte 来优化复杂度与成本的组合。
CC2430和CC2420射频参数相P C 机 家居网关 P C 机 温度监测 光线调节 开关 其他ZigBee 终端
无线接口管理模 块 手机
同，CC2430具有51单片机核；发射功率0dbm；接收灵敏度小于-110dbm左右；工作频点：2.4ghz；支持zigbee2003，,2006协议。
CC2430 芯片延用了以往CC2420 芯片的架构，在单个芯片上整合了ZigBee 射频(RF)前端、内存和微控制器。
它使用1 个8 位MCU（8051），具有128 KB 可编程闪存和8 KB的RAM，还包含模拟数字转换器(ADC)、几个定时器（Timer）、AES128 协同处理器、看门狗定时器（Watchdog timer）、32 kHz 晶振的休眠模式定时器、上电复位电路(Power On Reset)、掉电检测电路(Brown out detection)，以及21 个可编程I/O 引脚。
CC2430 芯片采用0.18 μm CMOS 工艺生产；在接收和发射模式下，电流损耗分别低于27 mA 或25 mA。
CC2430 的休眠模式和转换到主动模式的超短时间的特性，特别适合那些要求电池寿命非常长的应用。
CC2430就是相当于一个增强型8051+zigbee射频模块。
2.ZigBee网络协调器硬件结构图
网络协调器负责无线网络的建立和网络状态管理．网络协调器通过串口与PC机相连，将采集到的脉搏信号传输到计算机，以便对脉搏信号进行实时分析；其他无线节点可以连接家用设备，实现对它们的控制；将监护信息传输到网络监护服务器。
可实现监护信息的共享。
网络协调器和终端设备的一个明显差别在于后者缺少智能家电和信号调制模块，为侦听串口接收中断，在中心协调器硬件平台上扩展了RS232串口。
P C 机
8051微控
制器
电源模块
DMA单元
RS23
串口
模块
时钟模块LCD模块天线模块
ZigBee
数据传
输模块
调试单元
Z-Stack 是TI 公司开发的符合ZigBee2006规范的ZigBee协议栈，ZigBee 无线网络的实现，是建立在ZigBee协议栈的基础上的，协议栈采用分层的结构协议分层的目的是为了使各层相对独立，每一层都提供一些服务，服务由协议定义，程序员只需关心与他的工作直接相关的那些层的协议，它们向高层提供服务，并由低层提供服务。
TI公司的Z-Stack协议栈，其主要特点就是其兼容性，完全支持IEEE 802. 15. 4/ZigBee的CC2430片上系统解决方案。
Z-Stack还支持丰富的新特性，如无线下载，可通过ZigBee网状网络（Mesh Network）下载节点更新ZigBee网络的建立组建一个完整的Zigbee网络分为两步：第一步是协调器初始化一个网络；第二步是路由器或终端加入网络。
加入网络又有两种方法，一种是子设备通过使用MAC层的连接进程加入网络，另一种是子设备通过与一个先前指定的父设备直接加入网络。
ZigBee中，只有PAN协调点可以建立一个新的ZigBee网络。
当ZigBeePAN协调点希望建立一个新网络时，首先扫描信道，寻找网络中的一个空闲信道来建立新的网络。
如果找到了合适的信道，ZigBee 协调点会为新网络选择一个PAN标识符（PAN标识符是用来标识整个网络的，因此所选的PAN标识符必须在信道中是唯一的）。
一旦选定了PAN标识符，就说明已经建立了网络，此后，如果另一个ZigBee协调点扫描该信道，这个网络的协调点就会响应并声明它的存在。
ZigBee协调点选定了网络地址后，就开始接受新的节点加入其网络。
当一个节点希望加入该网络时，它首先会通过信道扫描来搜索它周围存在的网络，如果找到了一个网络，它就会进行关联过程加入网络，只有具备路由功能的节点可以允许别的节点通过它关联网络。
如果网络中的一个节点与网络失去联系后想要重新加入网络，它可以进行孤立通知过程重新加入网络。
