2019-2020年八年级物理上册《第五章 第一节 透镜》同步测试题
课前预习
1.透镜按形状可以分为透镜和透镜,中间厚边缘薄的是透镜，中间薄边缘厚的是透镜.
2.通过透镜两个球面的球心的直线叫做，主光轴上有个特殊的点，通过这个点的光的传播方向，这个点叫做透镜的 .
3.凸透镜对光有作用，凹透镜对光有
作用；凸透镜又叫做透镜，凹透镜又叫做透镜.
4.凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫做凸透镜的，用字母表示.
5.凸透镜有个焦点，焦点到光心的距离叫做，用字母表示。
凸透镜的焦距越小，透镜对光的会聚作用越 .
随堂练习
1.在如图1所示的透镜中，属于凸透镜的是，它们的共同特点是；属于凹透镜的是，它们的共同特点是 .
.同一束平行光线射到不同的镜上变成不同的光束，如图2所示.其中A是镜，B是
镜，C是镜，D是镜.其中对光线起发散作用的是 .
2019-2020年八年级物理上册《第五章第一节透镜》同步测试题
3.在森林里游客如果随地丢弃装水的透明圆形饮料瓶，可能会引起森林火灾，这是因为饮料瓶相当于镜，它使太阳光 .
4.关于透镜，下列说法正确的是（）
A.凸透镜只有一个焦点
B.凹透镜有两个实焦点
C.光线通过凸透镜后一定会聚在焦点上
D.凹透镜对光线有发散作用
5.在图3上完成光路图.
图3
达标练习
6.一个阳光明媚的中午，小红用喷壶给阳台上的绿色植物浇水，下午放学回来后，她发现部分植物叶片上出现了枯点，出现这种情况的原因是 .
7.把一个透明且均匀的玻璃球切成a 、b 、c 、d 、e 五块，其截面如图4所示，其中能够使平行光发散的是 .
8.如图5，夜晚，把桌子放在电 灯下面，在桌面放一张白纸，然后再把凹透镜放在白纸上.当逐渐向上移动凹透镜时，可以观察到：通过凹透镜的光束在白纸上所形成的光斑的面积会随着凹透镜移动而逐渐变 ，光斑的亮度则逐渐变 （全部选填“大”、“小”）.
9.用凸透镜使小灯泡发出的光变成平行光，把小灯泡放在凸透镜的 处.
10.在利用光具座进行凸透镜成像的实验中，如下图所示，一束平行于凸透镜主光的光线通过凸透镜后，在光屏上形成了一个最小、最亮的光斑.该凸透镜的焦距是 cm ．
11.一透镜正对着太阳光，在离透镜中心3cm 处形成一个极小亮点.该透镜是_________
透镜，它的焦距为__________.凸透镜焦距的大小反映了凸透镜会聚作用的强弱，表面越凸，焦距越____________，对光的会聚作用越_______.
12.如图6所示，一玻璃砖内有一凸形气泡，一束平行光垂直射向玻璃砖的侧面，通过玻璃砖后，光线将会（ ）
A.仍然平行
B.会聚
C.发散
D.无法确定
13.如图7所示，一塑料薄膜 组成的棚顶下堆放着一堆干草，夏天的雨后，阳光穿过膜上的积水，照射到干草上，对于下列讨论，正确的是（ ）
A.薄膜上的积水形成一个大的平凸透镜，如果其焦点恰好在干草处，干草有可能燃烧
B.透镜都是固体物体组成的，液体不能起凸透镜作用
C.起凸透镜作用的应是塑料薄膜
D.水和塑料薄膜共同起凸透镜作用
14.一束光在空气中经凸透镜折射后，下列说法中正确的是（ ）
A.一定是平行光束
B.一定是会聚光束
C.折射光束比原来的光束会聚一些
D.一定是发散光束
24题图
15.下列说法正确的是（）
A.不论是凸透镜还是凹透镜，经过光心的光线方向不改变
B.不论是凸透镜还是凹透镜，他们的光学性质都是有光线透过时，在两侧表面发生了两次折射形成的
C.凸透镜对光线有会聚作用，所以通过凸透镜的光线一定相交于一点
D.凹透镜对光线有发散作用，所以通过凹透镜的光线一定是发散开的
16.一凸透镜的焦点为F1，一凹透镜的焦点为F2，让两透镜同时正对着太阳光，经过同样长的一段时间，在透镜另一侧的焦点处（）
A.F1点比F2点的温度高
B.F1点比F2点的温度低
C.都是焦点处,温度一样高
D.无法确定F1与F2哪一点温度高
17.小星同学利用太阳光测量凸透镜的焦距，方法如图8所示.他注意到
让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L则，凸透镜的实际焦距( )
A．一定小于L
B．一定大L
C．可能小于L，也可能大L
D．可能等于L
18．如图9所示，一束光线射向O处的光学元件后会聚于主光轴上点S处，去掉光学
元件后，光线会聚在点S1处，则该透镜应该是( )
A.凸面镜
B.凹面镜
C.凸透镜
D.凹透镜
19.根据下图中光的传播方向，在虚线框内画上适当类型的透镜.
20.如图10所示，冬冬在探究光的色散现象时，看到白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带，冬冬对产生的原因进行了思考.受此启发，在测量凸透镜的焦距时，冬冬想：如果分别用红光和紫光平行于同一个凸透镜的主光轴射入，红光、紫光对凸透镜的焦距是否不同呢？
请写出你的推断：___________色光对凸透镜的焦距大，你推断的理由是：___________ ___________________ .
21.拿一个凹透镜（或近视镜）正对着太阳光，再把一张纸放在它的另一侧来回移动，你在白纸上看到什么？_________________________
这个现象说明了什么？
.
小组讨论交流：你们能说出两种判断一个透镜是凸透镜或是凹透镜的方法吗？（1）____________________________________
（2）_______________________________
第1节透镜
随堂练习
1.ABD 中间厚边缘薄 CD 中间薄中间厚
2.平面镜凹透镜凸面镜凸透镜 BC
3.凸透会聚于一点
4.D
5.略
达标练习
6.叶子上的水滴相当于小凸透镜，使太阳光会聚，灼伤了植物叶片，于是出现了枯点.
7.e
8.大小
9.焦点 10.11.00 11.凸 3厘米短强 12.C 13.A 14.C 15.A 16.A 17.C 18.D 19.略 20.红三棱镜（凸透镜）对光的偏折程度最小 21.中间暗四周亮的圆形光斑凹透镜对光线有发散作用（1）用手摸，中间厚边缘薄的是凸透镜，边缘厚中间薄的是凹透镜（2）拿一透镜至于太阳和地面之间，调整透镜到地面间的距离，地面上出现亮斑，若亮斑中间亮四周暗，则是凸透镜；若中间暗四周亮，则是凹透镜.。
2019-2020人教版八年级物理上册 第五章 透镜及应用 单元同步训练及答案
2019-2020人教版八年级物理上册第五章透镜及其应用单元同步训练1. 香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是( )A B C D2．人们在生活中遇到的透镜及其组合所成的像是各种各样的，其中只能成实像的是( )A．眼睛 B．放大镜 C．望远镜 D．显微镜3. 如图所示，早期照相馆里摄影师取景时看到的像是倒立的．有几位同学对此现象展开了讨论，下面选项中正确的是( )甲．将相机靠近两位照相的人，可以看到两位照相人的全身像乙．调整相机和两位照相人之间的距离，人像变小时，应减小相机镜头和胶片之间的距离丙．要使人像更亮，必须在两位照相的人身后进行“补光”丁．现在的相机利用光学或电子技术，把倒立的像转变成正立的，便于观察A．甲与乙B．甲与丙C．乙与丁D．丙与丁4．关于该望远镜，下列说法正确的是( )A．它的物镜和显微镜的物镜作用相同B．它的物镜相当于放大镜，用来把像放大C．它的物镜的作用是使远处的物体在焦点附近成虚像D．它由两组透镜组成，靠近眼睛的为目镜，靠近被观测物体的为物镜5. 很多车主都在车上安装了行车记录仪，便于及时用摄像头将行车过程中发生的事情记录下来，在夜间可以利用摄像头周边的多点红外线补光，拍出依旧清楚的画面．关于行车记录仪，下列说法正确的是( )A．在拍摄录像时，物体在透镜两倍焦距外B．行车记录仪的摄像头中用的是凹透镜C．人肉眼是可以观察到红外线的D．在拍摄录像时，物体在透镜一倍焦距内6. 如图所示，让一束平行光经过一凸透镜，在光屏上得到一个最小、最亮的光斑，小明用此透镜做“探究凸透镜成像规律”的实验，下列说法不正确的是( )A．当物体距透镜8 cm时，成正立的像B．当物体距透镜16 cm时，成倒立、放大的实像C．当物体从距透镜20 cm处远离透镜的方向移动时，所成的像逐渐变小D．当物体从距透镜20 cm处靠近透镜移动时，要得到清晰的像应使光屏靠近透镜7. 某人只能看清远处的物体，看不清近处的物体，关于该人的视力情况，下列说法正确的是( )A．远视眼，用凸透镜矫正B．远视眼，用凹透镜矫正C．近视眼，用凸透镜矫正D．近视眼，用凹透镜矫正8. 在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜2倍焦距以外的某位置向焦点移动．在此过程中，像的大小及像距的变化情况是( )A．像和像距都逐渐变大B．像和像距都逐渐变小C．像逐渐变大，像距逐渐变小D．像逐渐变小，像距逐渐变大9. 如图为正常人眼看远近不同物体时眼睛的自动调节，以下分析正确的是( )A．这不可能是同一个人的眼B．这说明眼睛是一个自动变焦系统C．看近处的物体晶状体应扁平一些D．看远处的物体常常需要眯起眼睛看10. 小杨做凸透镜成像规律的实验时，将焦距为10 cm的凸透镜固定在光具座上50 cm刻度线处，光屏和点燃的蜡烛位于凸透镜两侧，实验前调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图所示．则下列四个选项中，判断正确的是( )A．若蜡烛放置在10 cm刻度线处，移动光屏，在光屏上不能呈现烛焰清晰的像B．若蜡烛放置在20 cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像C．若蜡烛放置在35 cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像D．若蜡烛放置在45 cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的实像11. 小明和小华在窗边用凸透镜贴近报纸看文字，看到了文字的像．在移动凸透镜时，意外地发现在报纸上出现了窗外景物的像，如图所示，两次所成的像相对于原来被观察的物体，对比像的正倒、大小、虚实三个方面，它们( )A．有一个方面相同，两个方面不同B．有两个方面相同，一个方面不同C．三个方面都相同D．三个方面都不同12. 无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、 (选填“放大”或“缩小”)的实像；当无人机上升时，需 (选填“增大”或“减小”)镜头与感光晶片间的距离，才能拍摄到清晰的画面．13. 如图是装有水的圆柱形玻璃杯．将铅笔靠近玻璃杯的后面，透过玻璃杯可以看到笔尖指向左侧，此时成像为正立、的虚像．如果将铅笔由靠近玻璃杯的位置向远处慢慢移动，你会看到笔尖指向侧．14. 如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处到M点的距离是 m，该凸透镜的焦距是 m.15. 如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线．16. 根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．17. 在探究“近视眼的矫正”课外实验中：(1)调整烛焰(模拟远处所视物)、水凸透镜(模拟人眼晶状体，并与注射器相连，其凸起程度可通过注射器注入或吸收水量来调节)、光屏(模拟人眼视网膜)在光具座上的位置，如图所示，在光屏上得到了烛焰清晰的像，该像是倒立、的像．(2)当向水凸透镜内 (选填“注入”或“吸取”)适量的水来模拟近视眼，发现光屏上原来清晰的像变模糊了．①若将光屏向靠近透镜的方向移动适当距离，再次得到清晰的像，说明近视眼将远处的物体成像在视网膜 (选填“前”或“后”)；②若光屏不移动，在烛焰和水凸透镜间加一个焦距合适的凹透镜，光屏上也能得到清晰的像，说明近视眼镜是透镜．18. 在“探究凸透镜成像规律”实验中，小明将蜡烛、凸透镜、光屏依次放在自制光具座上，凸透镜始终固定在光具座50 cm刻度线的位置，调节烛焰、凸透镜、光屏的中心在同一高度．(1)正确调节蜡烛和光屏的位置，直到光屏上出现清晰的烛焰的像，如图甲所示，则光屏上的像是 (选填“放大”“缩小”或“等大”)的实像．(2)实验中，由于蜡烛燃烧变短，小明发现光屏上看不到烛焰完整的像了，为了使烛焰清晰的像成在光屏的中心，他可以将光屏向 (选填“上”或“下”)调节．(3)将蜡烛逐渐向透镜移动，当蜡烛位于焦点以内时，撤去光屏，从光屏一侧向透镜方向看去，看到了烛焰正立的像(A′为A点像的位置)，请你在图乙中画出两条入射光线经透镜后的折射光线．(4)小明利用该凸透镜自制了一个模型照相机，如图丙所示，在纸筒M的一端嵌上这个凸透镜，纸筒N的一端蒙上一层半透明薄膜，把纸筒N套入M中，并能前后滑动，在较暗的室内，把凸透镜对着明亮的室外，调节凸透镜和薄膜之间的距离，在薄膜上可以看到室外景物清晰的像，再把凸透镜正对着室内近处点燃的蜡烛，为了使薄膜上出现烛焰清晰的像，应该(选填“拉长”或“缩短”)凸透镜和薄膜之间的距离．参考答案：1---11 BACDA DAABC D12. 缩小减小13. 放大右14. 0.6 0.215. 如图所示16. 如图所示17. (1) 缩小实(2) 注入前凹18. (1)放大(2) 上(3)(4) 拉长。
2019人教新版八年级物理上册 第5章 透镜及应用 同步练习试题 含详细答案
第5章透镜及其应用一．选择题（共21小题）1．小元同学让太阳光通过透明的镜片照射到白墙上，其现象如图所示。
从图中现象可看出（）A．这是一块凸透镜，和近视眼镜的镜片一样B．这是一块凸透镜，和老花眼镜的镜片一样C．这是一块凹透镜，和近视眼镜的镜片一样D．这是一块凹透镜，和老花眼镜的镜片一样2．有两个直径都为d的透镜，为辨别两个透镜的种类，现将它们正对太阳光，在纸上分别得到大小不同两个光斑，分别为甲、乙，透镜与光斑的大小如图所示（d1＜d＜d2），根据这两个光斑（）A．甲、乙能被准确判断透镜的种类B．甲能被准确判断透镜的种类而乙不能C．乙能被准确判断透镜的种类而甲不能D．甲、乙均不能被准确判断透镜的种类3．下列说法中正确的是（）A．凸透镜只对平行光有会聚作用B．反射光线与入射光线有时可以不在同一平面内C．近视眼镜片，对光线有发散作用D．人离平面镜越远，人在平面镜中所成的像就越小4．如图所示，一束平行光经过中间为“空气凹透镜”的玻璃砖后将会（）A．还是平行光B．发散C．会聚D．以上都有可能5．如图所示的四个情景中，成实像的是（）A．水面飞鸟的“倒影”B．照相机胶片上的像C．船上人看到水里的鱼D．通过放大镜看到的字6．下列是小华学习了“凸透镜成像”和“平面镜成像”后，总结出的关于实像和虚像的一些特点，其中错误的是（）A．虚像不可以用光屏承接B．光屏能承接到的一定是实像C．凸透镜所成的虚像始终是正立的D．平面镜成虚像时，像和物位于镜面的同侧7．我校教师运用了人脸识别系统签到，老师们站在机器前0.5m～1.2m处时，安装在墙上的人脸识别系统的摄像机就可以对其面部特征进行快速核对。
由此判断，人脸识别系统的摄像机的镜头（）A．相当于凸透镜，焦距可能为0.4 mB．相当于凸透镜，焦距可能为0.1 mC．相当于凹透镜，焦距可能为0.4 mD．相当于凹透镜，焦距可能为0.1 m8．购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。

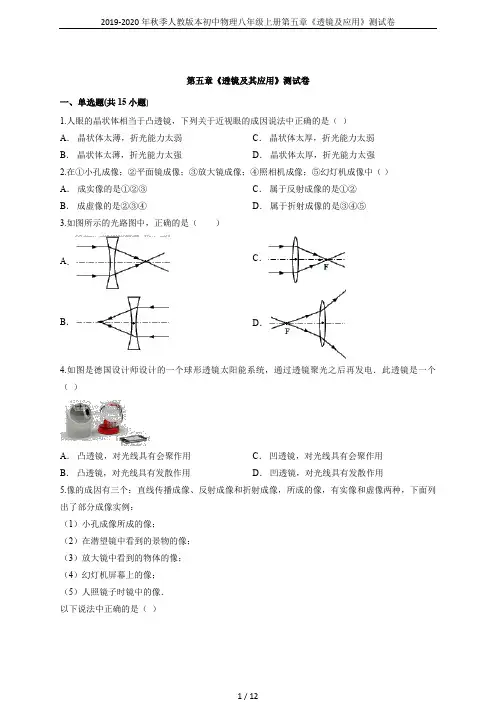

2019-2020年秋季人教版本初中物理八年级上册第五章《透镜及应用》测试卷
2019-2020年秋季人教版本初中物理八年级上册第五章《透镜及应用》测试卷第五章《透镜及其应用》测试卷一、单选题(共15小题)1.人眼的晶状体相当于凸透镜，下列关于近视眼的成因说法中正确的是（）A．晶状体太薄，折光能力太弱B．晶状体太薄，折光能力太强C．晶状体太厚，折光能力太弱D．晶状体太厚，折光能力太强2.在①小孔成像；②平面镜成像；③放大镜成像；④照相机成像；⑤幻灯机成像中（）A．成实像的是①②③B．成虚像的是②③④C．属于反射成像的是①②D．属于折射成像的是③④⑤3.如图所示的光路图中，正确的是（）A．B．C．D．4.如图是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电．此透镜是一个（）A．凸透镜，对光线具有会聚作用B．凸透镜，对光线具有发散作用C．凹透镜，对光线具有会聚作用D．凹透镜，对光线具有发散作用5.像的成因有三个：直线传播成像、反射成像和折射成像，所成的像，有实像和虚像两种，下面列出了部分成像实例：（1）小孔成像所成的像；（2）在潜望镜中看到的景物的像；（3）放大镜中看到的物体的像；（4）幻灯机屏幕上的像；（5）人照镜子时镜中的像．以下说法中正确的是（）A ． 属于实像的是：（1）（3）B ． 属于虚像的是：（2）（3）（4）C ． 属于折射成像的是：（1）（4）D ． 属于反射成像的是：（2）（5）6.烛焰通过焦距为10cm 的甲凸透镜在光屏上成清晰的像，如图所示．现用焦距为5cm 的乙凸透镜替换甲，不改变蜡烛和凸透镜的位置，关于乙凸透镜的成像情况，正确的说法是（ ）A ． 要在光屏上成清晰的像，光屏应向右移动B ． 要在光屏上成清晰的像，光屏应向左移动C ． 移动光屏，可以得到一个清晰放大的实像D ． 移动光屏，可以得到一个清晰放大的虚像 7.某同学在做“研究凸透镜成像规律”的实验，当他把光屏移到距凸透镜如图所示的位置时，刚好在光屏上呈现清晰的像，则该像的性质表述正确的是（ ）A ． 正立放大的实像B ． 倒立放大的实像C ． 倒立缩小的实像D ． 一定是倒立的实像，但放大或缩小无法确定8.如图所示，透过放大镜，观察到邮票上熊猫正立、放大的像，则邮票到放大镜的距离（ ）A ． 大于放大镜的焦距B ． 小于放大镜的焦距C ． 位于一倍至两倍焦距间D ． 等于放大镜的焦距9.如图是小明戴上眼镜前和戴上眼镜后观察到的远处帆船的情形，由此可以判断出小明视力存在的问题以及所戴眼镜的镜片类型是（ ）A．远视眼凸透镜B．近视眼凹透镜C．远视眼凹透镜D．近视眼凸透镜10.关于望远镜和显微镜，下列说法中正确的是（）A．用显微镜观察到的是实像，用望远镜观察到的是虚像B．望远镜的物镜将远处物体成一个缩小的像C．望远镜的物镜口径越小越好D．用显微镜和天文望远镜观察到的像都是正立的11.关于凹透镜对光线的发散作用，下列说法中正确的是（）A．凹透镜对光的发散作用使得所有经过凹透镜的光都不能会聚在一点上B．凹透镜是对平行主光轴的光起发散作用C．凹透镜折射后的光线都会比原来更发散一些D．原来会聚的光线经凹透镜折射后，一定不能会聚了12.如图是某同学佩戴隐形眼镜用来矫正近视眼.隐形眼镜的形状应为（）A．B．C．D．13.以下光学仪器或元件中，对光起发散作用的是（）A．潜望镜B．平面镜C．凸透镜D．凹透镜14.某同学在学习“眼球折光系统”一节时，制作了一个眼球模型，如图所示，模型中的凸透镜相当于晶状体，烧瓶后壁相当于视网膜，烧瓶里放有一种透明液体表示玻璃体，则图表示的眼球模型和应采取的矫正措施分别是（ ）A ． 远视眼模型，用凸透镜矫正B ． 近视眼模型，用凹透镜矫正C ． 远视眼模型，用凹透镜矫正D ． 近视眼模型，用凸透镜矫正15.正午时，太阳光直射水平地面.取一圆形薄凸透镜正对阳光，在距透镜15cm 的地面上得到一个光斑，其直径是透镜直径的一半.若将透镜向上移动少许，光斑变大.透镜的焦距是（ ）A ． 5cmB ． 10cmC ． 15cmD ． 30cm二、填空题(共3小题)16.有一种望远镜也是由两组 ______ 组成的，靠近眼睛的叫做 ______ ，靠近被观测物体的叫做 ______ ．物镜的作用是使远处的物体在焦点附近成 ______ （填“放大”或“缩小”）的 ______ （填“实像”或“虚像”），目镜的作用当于一个 ______ ，用来把这个像放大．由于像被拉近，靠近人眼， ______ 较大，所以使我们看到远处物体的像大而清晰．17.如图，夜晚，把桌子放在电灯下面，在桌面放一张白纸，然后再把凹透镜放在白纸上．当逐渐向上移动凹透镜时，可以观察到：通过凹透镜的光束在白纸上所形成的光斑的面积会随着凹透镜移动而逐渐变____________，光斑的亮度则逐渐变____________(全部选填“大”、“小”)．18.解决实际问题：午饭时刻,尽管南极阳光明媚,但考察队因为打火机用完了,无法取火.队里除了戴老花镜的老李、小王,戴近视眼镜的小黄,再无其他人,然而面对的就只有白茫茫的雪和无尽头的冰,他们应该怎样取得火种呢？办法：_____________________理由：_____________________三、实验题(共3小题)19.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示．（1）明显还需要调整高度的是 ______ ．调整后恰好能从光屏上观察到倒立、______ （选填“缩小”或“放大”）的实像，此凸透镜的焦距f 的范围是 ______ ．该成像特点可作为 ______ 的原理（选填“照相机”或“投影仪”）．（2）此时，小明拿来一只眼镜放在蜡烛和凸透镜之间，且较靠近凸透镜．结果，光屏上原来清晰的像变模糊了，他只将光屏向远离凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像．由此可见，这只眼镜是 ______ （填“凸”或“凹”）透镜，戴这种眼镜人的眼睛的缺陷是 ______ （选填“近视”或“远视”）．20.在“研究凸透镜成像”的实验中，保持凸透镜的位置不变，先后把烛焰放在图中的a、b、c、d和e点，同时调整光屏的位置，那么（1）把烛焰放在______点，屏上出现的像最大；（2）把烛焰放在______点，屏上出现的像最小；（3）把烛焰放在______点，屏上不会出现像（4）把烛焰放在______点，当屏上出现清晰的像时，屏距凸透镜最近；（5）物体在焦点之外越是远离凸透镜，像越______，像距越______；（6）当物体由a点向b点移动时，物像间距离的变化规律是：______．21.某物理兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凹、凸形状可改变的水透镜，并利用水透镜探究“透镜成像”，如图所示．（1）图甲中，从形状上可以判别此时的水透镜是______ （凹/凸）透镜．研究小组对水透镜中继续注入少许水，发现焦点左移，抽出少许水后，焦点右移；并测得了水透镜的多个焦距值．这一现象说明水透镜的凸出程度越大，水透镜的焦距越 ______ （大/小）．（2）如图乙，在光具座上固定好蜡烛和水透镜，此时物距为______ cm，移动光屏到如图的位置获得了一个清晰的像，这个像是倒立 ______ （放大/缩小）的实像．（3）保持蜡烛和水透镜的位置不变，利用甲图装置测量水透镜的焦距，并在乙图中进行透镜成像实验．获得多组数据如下：A．表格中，第3次实验时水透镜的焦距是______ cm．根据表中数据可得：当凸透镜成实像时，物距不变，像的大小跟 ______ 有关．B．作出和的关系图像C．根据上述数据和图像，写出v和f的关系是v= ______ ．四、计算题(共1小题)22.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．答案解析1.【答案】D【解析】眼睛的晶状体相当于凸透镜；近视眼的晶状体变厚，对光的折射能力增强，物体的像成在视网膜的前方，从而看不清楚物体．2.【答案】D【解析】①小孔成像是光沿直线传播的原理，所成的像是倒立的实像；②平面镜成像是光的反射成像，所成的像是正立等大的虚像；③放大镜成像是光的折射成像，所成的像是放大正立的虚像；④照相机成像是光的折射成像，所成的像是缩小倒立的实像；⑤幻灯机成像是光的折射成像，所成的像是放大倒产的实像；综上所述，成实像的有①④⑤，成虚像的是②③，属于反射成像的是②，属于折射成像的是③④⑤，则ABC错误，D正确.3.【答案】C【解析】在分析凸透镜或凹透镜的光路图时，先确定所给光线的特点再根据透镜的光学特点来做出选择．凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．凹透镜有三条特殊光线：过光心的光线传播方向不变，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴．A、对于凹透镜，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，故A错误；B、指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴，故B错误．C、平行于主光轴的光线经凸透镜折射后折射光线应通过焦点，故C正确；D、过焦点的光线经凸透镜折射后折射光线平行于主光轴，故D错误．4.【答案】A【解析】由题意可知，通过透镜聚光之后再发电，说明该透镜是一个凸透镜．5.【答案】D【解析】（1）小孔成像，成的是实像，它是光的直线传播原理形成的；（2）从潜望镜中观察景物，观察到的是虚像，利用的是平面镜成像原理，属于光的反射现象；（3）放大镜中看到的物体的像，是光的折射现象，成的是正立放大的虚像；（4）看幻灯机屏幕上的像，是光的折射现象，成的是倒立放大的实像；（5）人照镜子时镜中的像，是平面镜成像，属于光的反射现象，成的是虚像．综上分析，属于实像的是：（1）（4）；属于虚像的是：（2）（3）（5）；属于折射成像的是：（3）（4）；属于反射成像的是：（2）（5）故只有D正确．6.【答案】B【解析】（1）由图知，物距大于像距，此时成倒立缩小的实像；（2）当将凸透镜换成焦距f为5cm的，由图可知，此时u＞2f，则成倒立缩小的实像；相当于增大了物距，根据凸透镜成实像时，物近像远像变大，可知应将光屏向左移动才能得到清晰的像，综上分析，只有选项B正确.7.【答案】B【解析】由图可知，像在光屏上，所以为实像，像距大于物距，所以是倒立放大的实像.8.【答案】B【解析】当凸透镜作为一个放大镜使用时，此时的物体应该在一倍焦距以内，即物距小于焦距，当物距小于焦距时，所成的像是正立的放大的虚像.9.【答案】B【解析】近视眼的表现是看不清远处的东西，是由于晶状体太厚，其折光能力太强，或眼球的前后距离方向太长，使得像成在视网膜的前方造成的，故若想使像成在视网膜上，需要让原来的光线发散一些，由于凹透镜对光线有发散的作用，故用凹透镜来矫正近视眼．由此可以判断出小明视力存在的问题是近视眼，所戴眼镜的镜片类型应为凹透镜．10.【答案】B【解析】显微镜由物镜和目镜组成，显微镜的物镜成的是放大、倒立的实像，目镜成的是正立、放大的虚像；望远镜望是由两组透镜组成，物镜成倒立、缩小的实像，与照相机的成像原理相同；目镜成正立、放大的虚像，与放大镜的成像原理相同；根据以上的分析可知A、D错误，B正确；望远镜的物镜口径越大，折射光线越多，像越清晰，所以C错误.11.【答案】C【解析】凹透镜对光线有发散作用，”光被发散”是折射光线相对于原来的入射光线而言的，经过凹透镜的任何折射光线都要比原来的入射光线发散一些.会出现三种情况：①入射光线会聚，折射后还是会聚光束，能相交一点，但是会聚程度明显减弱，会聚点后移；②入射光线的延长线经过凹透镜另一侧的焦点，变成平行光线；③入射光线发散折射后仍然是发散光束，但折射后的光线的张角增大，较原入射光线更加发散.12.【答案】A【解析】近视眼是因为晶状体太厚或眼球太长，使像成在视网膜的前方，可以利用凹透镜对光线的发散作用，使像后移，重新成在视网膜上.图A透镜的四周要比中间厚，属于凹透镜.故A符合. 13.【答案】D【解析】对光有发散作用的有：凹透镜和凸面镜，对光有会聚作用的有：凸透镜和凹面镜，平面镜使光线发生镜面反射，既不会聚也不发散．14.【答案】B【解析】由图可知：像成在视网膜的前方，所以该模型是近视眼，近视眼是由于晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚．故A、C、D错误.15.【答案】B【解析】凸透镜对光线有会聚作用；最小、最亮的光斑就是该凸透镜焦点的位置，焦点到透镜光心的距离就是焦距.在距透镜15cm的地面上得到一个光斑，说明是太阳光经凸透镜未过焦点会聚的，或已过焦点会聚的光斑，将透镜向上移动少许，光斑变大，说明太阳光经凸透镜是已过焦点会聚的光斑；光斑的直径是透镜直径的一半，说明太阳光经凸透镜是已过焦点一半时的，则15cm是焦距和一半的焦距的和，即焦距是10cm，则ACD错误，B正确.16.【答案】凸透镜；目镜；物镜；缩小；实像；放大镜；视角．【解析】普通望远镜由两组凸透镜组成的，靠近眼睛的叫做目镜，靠近被观测物体的叫做物镜．物镜相于当照相机，其作用是使远处的物体在焦点附近成倒立、缩小的实像；望远镜的目镜当于一个放大镜，用来把这个像放大．由于像被拉近，靠近人眼，视角较大，所以使我们看到远处物体的像大而清晰．17.【答案】大；小．【解析】当逐渐向上移动凹透镜时，电灯照向凹透镜的光线更发散，所以纸上的光斑越大，光线越分散，光斑的亮度就越小．18.【答案】让太阳光对准老花镜，把可燃物放在透镜的焦点上，就可以取火了;凸透镜对光线有会聚作用.【解析】老花眼镜是凸透镜，利用凸透镜对光线的会聚作用，就可以取火.19.【答案】（1）光屏的高度；缩小；4.5～6.0cm；照相机；（2）凹；近视．【解析】（1）为使所成像能在光屏的中心，必须使烛焰、凸透镜、光屏的中心在同一高度上．如图所示，光屏有些高了，所以要调整光屏的高度．此时烛焰到凸透镜的距离即物距大约为12cm，像距大约为9cm，u＞v，凸透镜成像规律可知，此时的像是倒立缩小的实像；此成像特点是照相机的原理．此时12cm＞2f，所以f＜6cm，2f＞9cm＞f，所以9cm＞f＞4.5cm，凸透镜的焦距的范围是：6cm＞f＞4.5cm．（2）只将光屏向远离凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，说明物距不变，像距增大了，也就是眼镜对光线有发散作用，因此这只眼镜是凹透镜；戴这种眼镜人的眼睛的缺陷是近视．20.【答案】（1）c；（2）a；（3）d、e；（4）a；（5）小；小；（6）物距减小，像距增大，像增大．【解析】根据物体在一倍焦距以外成实像，凸透镜成实像时，物距减小，像距增大，像增大．（1）由图可知，c点在一倍焦距以外，物距最小，像最大．（2）a点在一倍焦距以外，物距最大，像最小．（3）e点在一倍焦距以内，U＜f，成正立、放大的虚像；d点为焦点不成像，所以d、e两点屏上不会出现像．（4）a点在一倍焦距以外，物距最大，像距最小．（5）物体在焦点之外越是远离凸透镜，像越小，像距越小．（6）当物体由a点向b点移动时，物像间距离的变化规律是：物距减小，像距增大，像增大．21.【答案】（1）凸；大；（2）20.0；放大；（3）A.10；焦距；B．见下图；C.【解析】（1）由图甲知，该水透镜中间厚，边缘薄，为凸透镜；注入少许水，发现焦点左移，焦点到凸透镜的距离变小，可知焦距变小；抽出少许水后，焦点右移，焦点到凸透镜的距离变大，可知焦距变大；这一现象说明水透镜的凸出程度越大，水透镜的焦距越小.（2）由图乙知，蜡烛到凸透镜的距离为20.0cm，则物距为20.0cm；由图可知，像距大于物距，此时成倒立放大的实像；（3）A．由第三组数据可知，=10m-1，则f=0.1m=10cm；由数据知，物距不变，凸透镜的焦距改变，像距改变，说明像的大小改变，可知当凸透镜成实像时，物距不变，像的大小与焦距有关；B．根据表格中的数据描点并连线，如图所示：C．由图像可知，与成正比例关系，设=k+b，分别将3、5组数据代入得：①②联立①②解得：k=1，b=-5可得22.【答案】解：由图可知，△ABO∽△AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．。

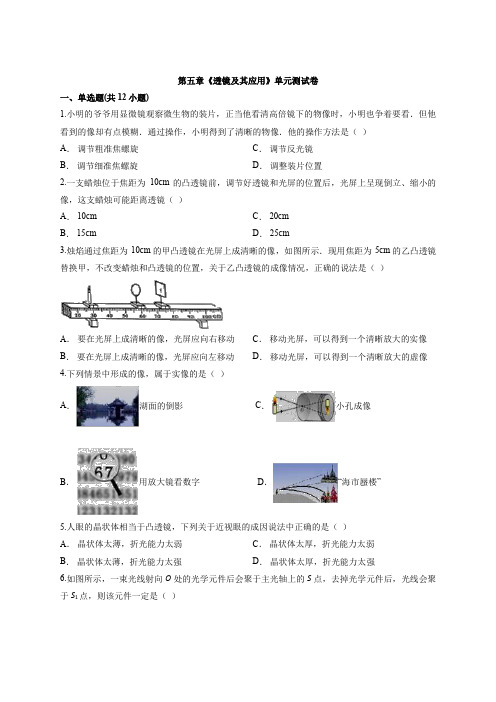

2019-2020年人教版八年级上册物理第五章《透镜及其应用》单元测试卷
