公路沥青路面施工技术规范
公路沥青路面施工技术规范
细长扁平颗粒含量不大于(％）15 20水洗法＜0.075mm颗粒含量不大于（％） 1 1软石含量不大于(%) 5 5石料磨光值不小于（BPN）42 实测注:②用于高速公路、一级公路时，多孔玄武岩的视密度限度可放宽至2.45t/m3，吸水率可放宽至3%，但必须得到主管部门的批准；4．6．5用于高速公路、一级公路沥青路面表层及各类公路抗滑表层的粗集料应符合本规范附录C表C．8中关于石料磨光值的要求。
4．7．2细集料应洁净、干燥、无风化、无杂质，并有适当的颗粒组成，其质量应符合本规范附录C表C．11的要求。
表C．11 沥青面层用细集料质量技术要求指标高速公路、一级公路其他等级公路视密度不小于(t/m3) 2.50 2.45砂当量不小于(％）60 50 4．8．1 沥青混合料的填料宜用石灰岩或岩浆中的强基性岩石等憎水性石料经磨细得到的矿粉.矿粉要求干燥、洁净,其质量应符合本规范附录C表C ．12的技术要求。
表C．12 沥青面层用矿粉质量技术要求指标高速公路、一级公路其他等级公路视密度不小于(t/m3) 2。
5 2。
45含水量不大于(％） 1 1粒度范围＜0。
6mm （%）＜0.15mm (％）＜0.075mm (%）10090~10075～10010090~10070~100外观无团粒结块7．3．4 对用于高速公路和一级公路沥青路面的上面层和中面层的沥青混凝土混合料进行配合比设计时，应通过车辙试验机对抗车辙能力进行检验。
在温度60℃、轮压0．7MPa条件下进行车辙试验的动稳定度，对高速公路应不小于800次/mm，对一级公路应不小于600次/mm.7．6．7 当高速公路和一级公路施工气温低于10℃、其他等级公路施工气温低于5℃时,不宜摊铺热拌沥青混合料.7．7．1 沥青混合料的分层压实厚度不得大于l0cm.7．9．1 热拌沥青混合料路面应待摊铺层表面温度低于50℃后，方可开放交通。
11．4．4 施工单位在施工过程中必须对各种施工材料进行抽样试验，其项目与频度应不少于本规范附录E 表E．1的规定。
JTGF《公路沥青路面施工技术规范》
JTGF《公路沥青路面施工技术规范》工程简介：公路沥青路面是一种固定路基，在路基表面上铺设一层厚度为3～5cm、宽度按设计规定的尺寸铺设的沥青混合料，这种路面能够很大程度地减少车辆行进时的噪声和颠簸，同时具有防滑性能良好、耐磨损、耐腐蚀、光滑平整的特点。
本文将介绍公路沥青路面施工技术规范，旨在提高公路施工质量，确保公路交通安全。
一、施工前准备1. 设备准备施工前要检查各项设备的状况，保证设备的正常运转。
所必要的设备包括：沥青混合料供料设备、铺材机、平路机、振动压路机、水泥砂浆搅拌机、水压凿、电钻、镐等。
2. 材料准备a. 沥青混合料沥青混合料应按照设计要求购入。
在运输过程中，要注意避免混凝土、泥土等杂物混入沥青混合料。
b. 辅料辅料包括矿物粉、填料、沥青乳化液、油石等。
在使用前，要检查辅料的质量是否合格。
c. 道路交通标志施工现场应设置道路交通标志，如指示标志、警告标志、减速标志等，以保护施工人员和过往车辆的安全。
二、施工要点1. 设备操作a. 沥青混合料供料设备应按照生产商的说明操作，保证沥青混合料供应的稳定性。
b. 铺材机的传动部分应及时润滑保养。
c. 平路机应将混合料铺满铺材机的料箱，确保路面平整、光滑。
d. 振动压路机应进行热车检查，并保养好振动压路机的振动装置和液压系统。
2. 施工质量控制a. 板式检查根据设计要求，将路面划分成规定长度的板状区域，进行板式检查，保证路面高程、坡度和横向平整度符合设计要求。
b. 光滑度检查使用光滑度检测仪对路面进行光滑度检查，保证路面光滑度符合设计要求。
c. 密实度检查在铺设过程中，应采用动态压实法和静压法进行密实度检查，确保路面的密实度符合规范要求。
d. 疏松不平处处理对路面疏松和不平处进行修补，确保路面平整度和密实度符合设计要求。
三、施工注意事项1. 道路交通组织在施工过程中，应严格遵守交通管制要求，设置道路交通标志，确保施工区域和过往车辆的安全。
2. 清扫保洁施工过程中要及时清扫施工现场，防止杂物混入沥青混合料中，影响路面质量。
沥青路面施工技术规范
沥青路面施工技术规范一、引言沥青路面作为公路交通的重要组成部分，对于交通安全和舒适性具有重要作用。
因此，沥青路面施工技术规范的制定和执行对于保障公路交通安全和舒适性具有重要意义。
本文将对沥青路面施工技术规范进行详细介绍，包括施工前的准备工作、施工工艺的具体要求、施工质量的控制以及施工过程中需要注意的问题等方面。
二、施工前的准备工作1.勘察和测量：在进行沥青路面施工之前，需要对施工区域进行勘察和测量，以了解地形地貌、土质情况、地下管线等信息，为施工的顺利进行提供依据。
2.设计方案：根据勘察和测量结果，制定沥青路面施工的设计方案，包括路面结构设计、材料选用、施工工艺等内容。
3.准备材料和设备：在进行施工之前，需要准备好所需的沥青、砂石、水泥、路面标志等材料，以及摊铺机、压路机、铣刨机等施工设备。
4.施工方案编制：制定施工计划和施工技术方案，明确施工流程和操作要求，确保施工过程有序进行。
5.安全措施：做好施工现场的安全防护工作，设置警示标志，配备必要的安全设施，确保施工过程中不发生安全事故。
三、施工工艺的具体要求1.路面基层处理：在进行沥青路面施工之前，需要对路面基层进行处理，包括填平凹坑、清除杂物、喷涂底漆等工作，确保路面基层平整、干燥、清洁。
2.沥青混凝土的摊铺：在进行沥青路面施工时，需要先将沥青混凝土倒入摊铺机中，通过摊铺机进行摊铺，确保摊铺均匀、密实。
同时，需要控制摊铺机的速度和温度，确保沥青混凝土的质量。
3.沥青路面的压实：在沥青混凝土摊铺完成后，需要立即进行压实工作，采用压路机对路面进行压实，确保路面密实、平整、无裂缝。
4.路面标线的施画：在沥青路面施工完成后，需要对路面进行标线的施画，包括车道线、标识线、停车线等。
5.养护工作：在沥青路面施工完成后，需要进行路面的养护工作，包括定期清洁、修补损坏、喷涂防水剂等，延长路面的使用寿命。
四、施工质量的控制1.质量验收标准：制定沥青路面施工的质量验收标准，确保施工质量符合相关要求。
公路沥青路面施工技术规范(最新)
JTG 中华人民共和国行业标准JTG F40—2004 公路沥青路面施工技术规范Technical Specification for Construction of Highway Asphalt Pavements2004-09-04发布2005-01-01实施中华人民共和国交通部发布中华人民共和国行业标准公路沥青路面施工技术规范Technical Specification for Construction of Highway Asphalt PavementsJTG F40—2004主编单位：交通部公路科学研究所批准部门：中华人民共和国交通部实施日期：2005年01月1日人民交通出版社2004年．北京图书在版编目(C I P)数据公路沥青路面施工技术规范／交通部颁布 .—北京：人民交通出版社，2004.11ISBN 7—114—05328—2I．公… Ⅱ．交… Ⅲ．沥青路面—施工技术—规范Ⅳ.U416.217.04-65中国版本图书馆CIP数据核字(2004)第109724号中华人民共和国行业标准公路沥青路面施工技术规范JTG F40—2004中交公路科学研究所主编人民交通出版社出版发行(100013 北京市朝阳区安定门外外馆斜街3号)各地新华书店经销北京牛山世兴印刷厂印刷责任印制：杨柏力责任校对：戴瑞萍人民交通出版社出版发行开本：880x 1230 1/16 印张：12.25 字数：209千2004年11月第1版2004年11月第1版第1次印刷印数：0001—30000册定价：38.00元ISBN 7—114—05328—2关于发布《公路沥青路面施工技术规范》(JTG F40—2004)的公告第24号现发布《公路沥青路面施工技术规范》(JTG F40—2004)，自2003年6月1日起施行，原《公路沥青路面施工技术规范》(JTJ 032--94)与《公路改性沥青路面施工技术规范》(JTJ 036—98)同时废止。
公路沥青路面施工技术规范
细长扁平颗粒含量不大于(％）15 20 水洗法＜0。
075mm颗粒含量不大于（%） 1 1软石含量不大于(％） 5 5石料磨光值不小于（BPN）42 实测注:②用于高速公路、一级公路时，多孔玄武岩的视密度限度可放宽至2.45t/m3，吸水率可放宽至3％，但必须得到主管部门的批准；4．6．5用于高速公路、一级公路沥青路面表层及各类公路抗滑表层的粗集料应符合本规范附录C表C．8中关于石料磨光值的要求。
4．7．2细集料应洁净、干燥、无风化、无杂质，并有适当的颗粒组成，其质量应符合本规范附录C表C．11的要求。
表C．11 沥青面层用细集料质量技术要求指标高速公路、一级公路其他等级公路视密度不小于（t/m3）2。
50 2。
45砂当量不小于（％) 60 50 4．8．1 沥青混合料的填料宜用石灰岩或岩浆中的强基性岩石等憎水性石料经磨细得到的矿粉。
矿粉要求干燥、洁净，其质量应符合本规范附录C表C ．12的技术要求.表C．12 沥青面层用矿粉质量技术要求指标高速公路、一级公路其他等级公路视密度不小于(t/m3） 2.5 2。
45含水量不大于（％） 1 1粒度范围＜0.6mm （%）＜0。
15mm (%）＜0。
075mm （％)10090～10075~10010090～10070~100外观无团粒结块7．3．4 对用于高速公路和一级公路沥青路面的上面层和中面层的沥青混凝土混合料进行配合比设计时,应通过车辙试验机对抗车辙能力进行检验。
在温度60℃、轮压0．7MPa条件下进行车辙试验的动稳定度，对高速公路应不小于800次/mm，对一级公路应不小于600次/mm。
7．6．7 当高速公路和一级公路施工气温低于10℃、其他等级公路施工气温低于5℃时,不宜摊铺热拌沥青混合料。
7．7．1 沥青混合料的分层压实厚度不得大于l0cm。
7．9．1 热拌沥青混合料路面应待摊铺层表面温度低于50℃后,方可开放交通。
11．4．4 施工单位在施工过程中必须对各种施工材料进行抽样试验，其项目与频度应不少于本规范附录E 表E．1的规定。
公路沥青路面施工技术规范
公路沥青路面施工技术规范
公路沥青路面施工技术规范包括施工前准备、材料选用、路面破损修补、沥青混合料施工等内容。
一、施工前准备
施工前需对道路进行勘察，了解路面状况，确定施工方案。
同时需要给施工人员提供安全培训，确保施工安全。
二、材料选用
选择高质量的沥青混合料，要求符合规定的技术指标和规范要求。
同时要注意保持沥青混合料的适宜水分含量，避免出现过程热和露馏。
三、路面破损修补
对已破损的路面进行修复，需根据破损程度选择相应的修补方式，如补填、切割、渗透、钻孔注浆等。
修补材料要与路面材料相适应，保证修补层与原路面结合牢固。
四、沥青混合料施工
在沥青混合料施工前，需要对道路进行清洁，除去杂物和碎石，确保路面平整。
施工过程中要按照规定的配合比和施工工艺进行沥青混合料的铺设和压实。
在沥青混合料铺设时，要保持适宜的间隙，避免出现过度或不足的压实。
同时要注意防止沥青混合料与空气接触时间过长，避免产生氧化。
沥青混合料施工结束后，需要进行压实，保证路面的密实度和平整度。
压实应采用合适的压路机械设备，根据路面情况和施工要求确定压实次数和速度。
在施工过程中，应注意安全和环保，合理调整施工工艺和施工时间，减少对周边环境和居民的影响。
以上为公路沥青路面施工技术规范的主要内容，通过严格按照规范进行施工，可以保证公路路面的质量和使用寿命，提供安全和舒适的交通环境。
公路沥青路面施工技术规范
1 总则1.0.1为贯彻“精心施工，质量第一”的方针，保证沥青路面的施工质量，特制定本规范。
1.0.2 本规范适用于各等级新建和改建公路的沥青路面工程。
1.0.3沥青路面施工必须符合国家环境和生态保护的规定。
1.0.4沥青路面施工必须有施工组织设计，并保证合理的施工工期。
沥青路面不得在气温10℃(高速公路和一级公路)或5℃(其他等级公路)，以及雨天、路面潮湿的情况下施工。
1.0.5沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。
1.0.6沥青路面施工应确保安全，有良好的劳动保护。
沥青拌和厂应具备防火设施，配制和使用液体石油沥青的全过程严禁烟火。
使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害。
1.0.7沥青路面试验检测的实验室应通过认证，取得相应的资质，试验人员持证上岗，仪器设备必须检定合格。
1.0.8沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺。
1.0.9沥青路面施工除应符合本规范外，尚应符合国家颁布的现行有关标准、规范的规定。
特殊地质条件和地区的沥青路面工程，可根据实际情况，制订补充规定。
各省、市、自治区或工程建设单位可根据具体情况，制订相应的技术指南，但技术要求不宜低于本规范的规定。
2 术语、符号、代号2.1术语2.1.1沥青结合料 asphalt binder，asphalt cement在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等)的总称。
2.1.2乳化沥青emulsified bitumen(英), asphalt emulsion，emulsified asphalt(美)石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液。
2.1.3液体沥青 liquid bitumen(英), cutback asphalt(美)用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。
公路沥青路面施工技术规范
水洗法＜0.075mm颗粒含量不大于（%）11软石含量不大于（%）55石料磨光值不小于（BPN）42实测注：②用于高速公路、一级公路时，多孔玄武岩的视密度限度可放宽至2.45t/m3，吸水率可放宽至3%，但必须得到主管部门的批准；4．6．5用于高速公路、一级公路沥青路面表层及各类公路抗滑表层的粗集料应符合本规范附录C表C．8中关于石料磨光值的要求。
4．7．2细集料应洁净、干燥、无风化、无杂质，并有适当的颗粒组成，其质量应符合本规范附录C表C．11的要求。
表C．11 沥青面层用细集料质量技术要求指标高速公路、一级公路其他等级公路视密度不小于（t/m3） 2.50 2.45砂当量不小于（%）60504．8．1 沥青混合料的填料宜用石灰岩或岩浆中的强基性岩石等憎水性石料经磨细得到的矿粉。
矿粉要求干燥、洁净，其质量应符合本规范附录C表C ．12的技术要求。
表C．12 沥青面层用矿粉质量技术要求指标高速公路、一级公路其他等级公路视密度不小于（t/m3） 2.5 2.45含水量不大于（%）11粒度范围＜0.6mm （%）＜0.15mm （%）＜0.075mm （%）100 90～100 75～100100 90～100 70～100外观无团粒结块7．3．4 对用于高速公路和一级公路沥青路面的上面层和中面层的沥青混凝土混合料进行配合比设计时，应通过车辙试验机对抗车辙能力进行检验。
在温度60℃、轮压0．7MPa条件下进行车辙试验的动稳定度，对高速公路应不小于800次/mm，对一级公路应不小于600次/mm。
7．6．7 当高速公路和一级公路施工气温低于10℃、其他等级公路施工气温低于5℃时，不宜摊铺热拌沥青混合料。
7．7．1 沥青混合料的分层压实厚度不得大于l0cm。
7．9．1 热拌沥青混合料路面应待摊铺层表面温度低于50℃后，方可开放交通。
11．4．4 施工单位在施工过程中必须对各种施工材料进行抽样试验，其项目与频度应不少于本规范附录E表E．1的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

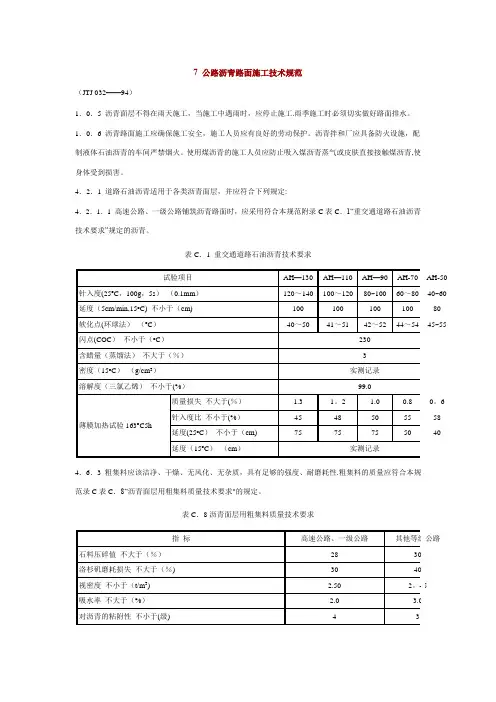

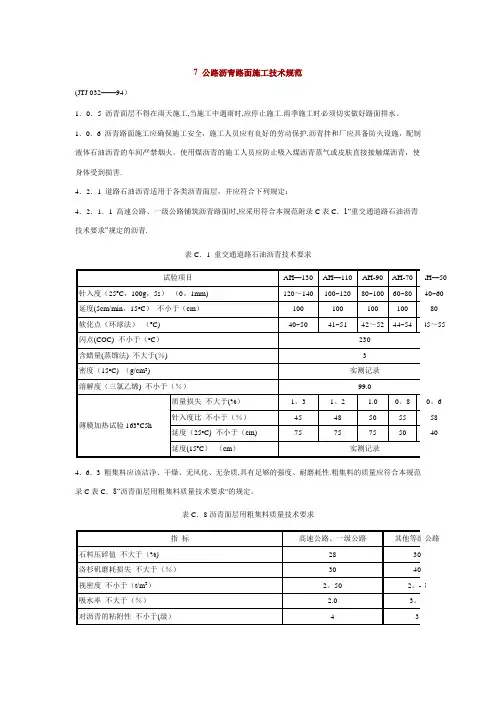

7 公路沥青路面施工技术规范
(JTJ 032——94)
1．0．5 沥青面层不得在雨天施工，当施工中遇雨时，应停止施工。
雨季施工时必须切实做好路面排水。
1．0．6 沥青路面施工应确保施工安全，施工人员应有良好的劳动保护。
沥青拌和厂应具备防火设施，配制液体石油沥青的车间严禁烟火。
使用煤沥青的施工人员应防止吸入煤沥青蒸气或皮肤直接接触煤沥青，使身体受到损害。
4．2．1 道路石油沥青适用于各类沥青面层，并应符合下列规定：
4．2．1．1 高速公路、一级公路铺筑沥青路面时，应采用符合本规范附录C表C．1“重交通道路石油沥青技术要求”规定的沥青。
表C．1 重交通道路石油沥青技术要求
试验项目
AH-13
0AH-11
AH-9
AH-
70
AH-
50
针入度（25o C，100g，5s）（0.1mm）
120～
140
100～
120
80～
100
60
～80
40
～60
延度（5cm/min，15o C）不小于（cm）10010010010080
软化点（环球法）（o C）
40～
50
41～
51
42～
52
44
～54
45
～55
闪点（COC）不小于（o C）230
含蜡量（蒸馏法）不大于（%）3
密度（15o C）（g/cm3）实测记录溶解度（三氯乙烯）不小于（%）99.0
薄膜加热试验163o C5h 质量损失不大于（%） 1.3 1.2 1.00.80.6针入度比不小于（%）4548505558延度（25o C）不小于（cm）7575755040
要求干燥、洁净，其质量应符合本规范附录C表C ．12的技术要求。
表C．12 沥青面层用矿粉质量技术要求
指标高速公路、一级公路其他等级公路视密度不小于（t/m3） 2.5 2.45含水量不大于（%）11
粒度范围＜0.6mm （%）＜0.15mm （%）
＜0.075mm （%）
100
90～100
75～100
100
90～100
70～100
外观无团粒结块
7．3．4 对用于高速公路和一级公路沥青路面的上面层和中面层的沥青混凝土混合料进行配合比设计时，应通过车辙试验机对抗车辙能力进行检验。
在温度60℃、轮压0．7MPa条件下进行车辙试验的动稳定度，对高速公路应不小于800次/mm，对一级公路应不小于600次/mm。
7．6．7 当高速公路和一级公路施工气温低于10℃、其他等级公路施工气温低于5℃时，不宜摊铺热
拌沥青混合料。
7．7．1 沥青混合料的分层压实厚度不得大于l0cm。
7．9．1 热拌沥青混合料路面应待摊铺层表面温度低于50℃后，方可开放交通。
11．4．4 施工单位在施工过程中必须对各种施工材料进行抽样试验，其项目与频度应不少于本规范附录E表E．1的规定。
表E．1 施工过程中材料质量检查的内容与要求
材料检查项目
检查频度
高速公路、一级公路其他等级公路
石油沥青针入度
软化点
延度
含蜡量
每100t 1次
每100t 1次
每100t 1次
必要时
每100t 1次
必要时
必要时
必要时
11．4．5 施工过程中工程质量检查的内容、频度、质量标准应符合本规范附录E表E．2、表E．3的规定。
当检查结果达不到规定要求时，应追加检测数量，查找原因，作出处理。
表E．2 沥青面层施工过程中工程质量的控制标准
路
面
类型项目检查频度
质量要求或允许偏差（单
点检验）
试验方法
高速公
路、一级公路
其他等级
公路
热拌沥青混合料路面矿料级
配：与生产设计标准级配的
差
方孔筛
0.075mm
≤2.36mm
≥4.75mm
每台拌和
机1次或2次/
日
±2%
±6%
±7%
±2%
±7%
±8%
拌和厂取样，用抽提后的矿料筛分，应至
少检查0.075mm、2.36mm、4.75mm、最大集
料粒径及中间粒径等5个筛孔，中间粒径宜
为：细、中粒式为9.5mm；粗粒式为13.2mm
沥青用量（油石比）
每台拌和
机1次或2次/
日
±0.3%±0.5%
拌和厂取样，离心法抽取（用射线法沥青
含量测定仪随时检查）
压实度
每
2000m2检查1
次，1次不少于
钻1个孔
马歇尔试
验密度的96%，
实验段钻孔密
度的99%
马歇尔试
验密度的95%，
实验段钻孔密
度的99%
现场钻孔（或挖坑）试验（用核子密度仪
随时检查）
表E．3 施工过程中沥青面层外形尺寸的质量控制标准
路面类型
检
查项
目
检查频度
质量要求或允许偏差
（单点检验）
试验方法
高速公
路、一级公路
其他
等级公路
热拌沥青混合料路面
厚
度①
总
厚度
上
面层
不少于
2000m2一点
不少于
2000m2一点
-8mm
-4mm
-8%或
-5mm②
-4mm
铺筑时随时插入量取，每日用混合料数量及实
铺面积校核，成型后钻孔或挖坑检测
注：①表中厚度检测频度指成型后钻孔(或挖坑)频度；
②其他等级公路的厚度控制，当设计厚度＞60mm时，以厚度的百分率控制；≤60mm时，以绝对值控制。
