技巧129 动态复合饼图

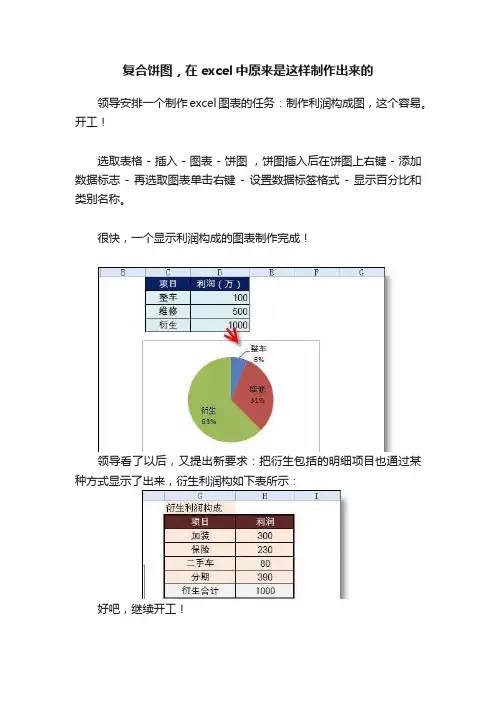

复合饼图，在excel中原来是这样制作出来的
复合饼图，在excel中原来是这样制作出来的
领导安排一个制作excel图表的任务：制作利润构成图，这个容易。
开工！
选取表格 - 插入 - 图表 - 饼图，饼图插入后在饼图上右键 - 添加数据标志 - 再选取图表单击右键 - 设置数据标签格式 - 显示百分比和类别名称。
很快，一个显示利润构成的图表制作完成！
领导看了以后，又提出新要求：把衍生包括的明细项目也通过某种方式显示了出来，衍生利润构如下表所示：
好吧，继续开工！
第1步：制作表格，把原表中的衍生用明细项目替代。
第2步：选取excel表格，插入 - 图表 - 复合饼图
第3步：选取图表，右键菜单中点击“设置数据系列格式”，在窗口中把“第二个绘图区包含最后一个”的值修改为4（衍生包含4个明细项）
第4步：选取图表添加数据标签，然后设置数据标题格式为显示
百分比和类别名称。
第5步，把右边饼图的“其他”手工修改为“衍生”
领导安排的图表制作任务顺利完成！
兰色说：在实际工作中，复合饼图经常用到，所以你很有必要收藏起来备用。
想学更多图表制作知识的点下面的大拇指。

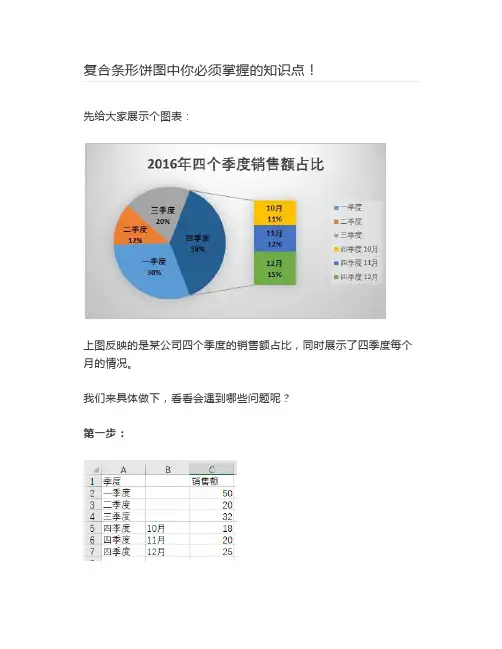

【Excel教程】复合条形饼图
先给大家展示个图表：
上图反映的是某公司四个季度的销售额占比，同时展示了四季度每个月的情况。
我们来具体做下，看看会遇到哪些问题呢？
第一步：
选择数据，插入复合条形饼图，到设计里面选择如下的样式直接套用。
我们看到直接插入复合条形饼图后，右边的条形默认只有两个，而我们需要的是三个。
第二步：
选中整个饼图系列，双击，系列选项中，有个系列分割依据，下面有第二个绘图区中的值，这里改成3即可。
数据标签显示类别名称和百分比。
第三步：
最后把标签的填充、轮廓和三维效果全部设置成无，然后按照目标图形把数据标签手动修改下即可。
复合饼图的制作
复合饼图制作步骤：
1、选中数据，插入图表，点击“下一步”
2、点击“下一步”，再点击“下一步”完成基本图表的制作
3、点击“下一步”，再点击“完成”，制成初步图表
4、直接在图表上修改格式
5、一般来说，图表中会自动按照位置选择最后几项合并，如需调整合并项目，可以选中饼图后右击鼠标，点击后在“数据系列格式”中的“选项”中选择：
（1）选择“分割系列”：按照数据的所在位置、数值、百分比值进行第一绘图区（即主饼图）和第二绘图区（即次饼图）的区分；
（2）分割完毕后在第二个选项中根据提示选择分割条件。
6、确认后完成。
Excel中制作复合饼图
Excel中复合饼图的制作
Excel中复合饼图的制作
Excel中复合饼图的制作
-2-
插入复合饼图 调整复合饼图
为复合饼图添加数据标签
Excel中复合饼图的制作
插入复合饼图
-3-
• 以“1865年虹口租界外国人职业状况一览表”为例制作复合饼图
Excel中复合饼图的制作
插入复合饼图
-4-
• 选中职业和人数所在的单元格区域A2：B12，单击“插入菜单，在“图表选项 卡”中单击“插入饼图或圆环图”，在其下拉菜单中，选择“二维饼图”中的 第二个“复合饼图”，创建复合饼图。
Excel中复合饼图的制作
调整复合饼图
-5-
• 右键单击插入的饼图，在弹出的快捷菜单中选择“设置数据系列格式”选项。
Excel中复合饼图的制作
调整复合饼图
-6-
• 打开“设置数据系列格式”对话框，单击“图例项”下方的“添加”按钮。
Excel中复合饼图的制作
调整复合饼图
-7-
• 在打开的“设置数据系列格式”窗格中， • 系列分割依据 ：位置、值、百分比值和设置为：位置 • 第二绘图区域中的值设置为3 • 饼图分离程度为0
• 分类距离设置为200% • 第二绘图区大小为70%
Excel中复合饼图的制作
添加数据标签
-9-
• 右击饼图，在右键菜单中选择“添加数据标签”

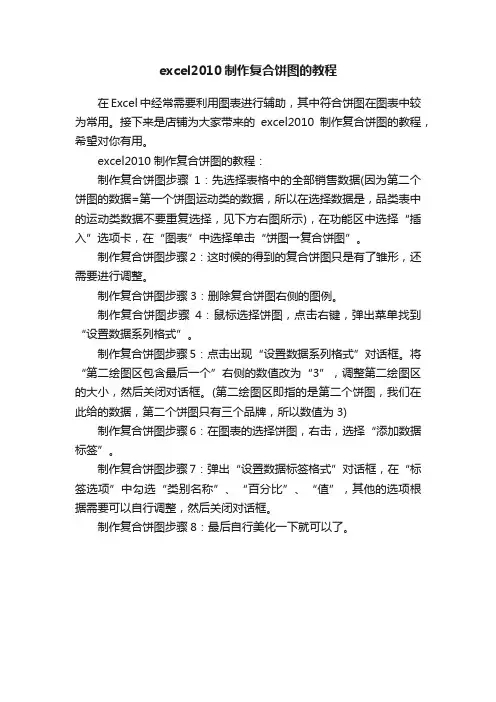

excel2010制作复合饼图的教程
excel2010制作复合饼图的教程
在Excel中经常需要利用图表进行辅助，其中符合饼图在图表中较为常用。
接下来是店铺为大家带来的excel2010制作复合饼图的教程，希望对你有用。
excel2010制作复合饼图的教程：
制作复合饼图步骤1：先选择表格中的全部销售数据(因为第二个饼图的数据=第一个饼图运动类的数据，所以在选择数据是，品类表中的运动类数据不要重复选择，见下方右图所示)，在功能区中选择“插入”选项卡，在“图表”中选择单击“饼图→复合饼图”。
制作复合饼图步骤2：这时候的得到的复合饼图只是有了雏形，还需要进行调整。
制作复合饼图步骤3：删除复合饼图右侧的图例。
制作复合饼图步骤4：鼠标选择饼图，点击右键，弹出菜单找到“设置数据系列格式”。
制作复合饼图步骤5：点击出现“设置数据系列格式”对话框。
将“第二绘图区包含最后一个”右侧的数值改为“3”，调整第二绘图区的大小，然后关闭对话框。
(第二绘图区即指的是第二个饼图，我们在此给的数据，第二个饼图只有三个品牌，所以数值为3)
制作复合饼图步骤6：在图表的选择饼图，右击，选择“添加数据标签”。
制作复合饼图步骤7：弹出“设置数据标签格式”对话框，在“标签选项”中勾选“类别名称”、“百分比”、“值”，其他的选项根据需要可以自行调整，然后关闭对话框。
制作复合饼图步骤8：最后自行美化一下就可以了。

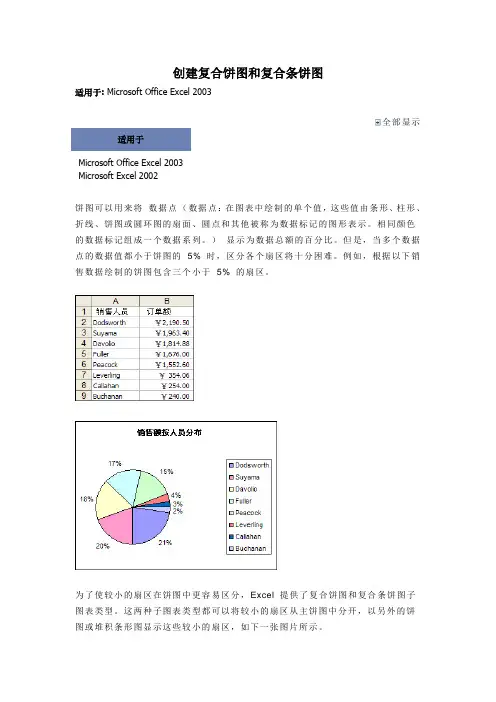

创建复合饼图和复合条饼图
创建复合饼图和复合条饼图适用于: Microsoft Office Excel 2003全部显示适用于Microsoft Office Excel 2003Microsoft Excel 2002饼图可以用来将数据点（数据点：在图表中绘制的单个值，这些值由条形、柱形、折线、饼图或圆环图的扇面、圆点和其他被称为数据标记的图形表示。
相同颜色的数据标记组成一个数据系列。
）显示为数据总额的百分比。
但是，当多个数据点的数据值都小于饼图的5% 时，区分各个扇区将十分困难。
例如，根据以下销售数据绘制的饼图包含三个小于5% 的扇区。
为了使较小的扇区在饼图中更容易区分，Excel 提供了复合饼图和复合条饼图子图表类型。
这两种子图表类型都可以将较小的扇区从主饼图中分开，以另外的饼图或堆积条形图显示这些较小的扇区，如下一张图片所示。
请注意附属饼图中的百分比标志和常规饼图中显示的数字相同。
这些数字仅代表移动到附属图表中的各个扇区；它们的总和并不等于100%。
设置数据并创建图表创建这两种子饼图类型所基于的数据与用来创建常规饼图的数据相同。
饼图只能显示一个数据系列（数据系列：在图表中绘制的相关数据点，这些数据源自数据表的行或列。
图表中的每个数据系列具有唯一的颜色或图案并且在图表的图例中表示。
可以在图表中绘制一个或多个数据系列。
饼图只有一个数据系列。
），这意味着当创建饼图时在选定区域中只能包括一列或一行数值。
只要分类行或列位于选定区域的第一行或第一列，您也可以包括一个分类行或列。
随后将在饼图的图例中显示分类情况。
选择复合饼图或复合条饼图子图表类型后，Excel 在默认情况下将把后三个数据点移动到附属图表中。
例如，如果有九个数据点，则选定区域中的后三个数据点将绘制在附属图表中。
不过，在创建初始图表后，您可以更改附属图表中数据点的数量以及Excel 在图表之间分割数据点的方式，方法是更改“数据系列格式”对话框中“选项”选项卡上的设置。
excel2010复合条饼图的制作教程
excel2010复合条饼图的制作教程
在Excel中经常需要统计数据，图表功能可以为核实者辅助看数据的直观性。
其中复合条饼图也较为广用。
下面是由店铺分享的excel2010 复合条饼图的制作教程，希望对你有用。
excel2010 复合条饼图的制作教程：
制作复合条饼图步骤1：先选择合并后的表格区域中的某一个单元格。
制作复合条饼图步骤2：再点击【插入】---【饼图】---【复合饼图】
如图所示
制作复合条饼图步骤3：得到如图饼图，可以看到这个复合饼图还不是我们想要的效果，左边的大圆为5部分，右边小圆为3部分，这并不是我吗要的，需要设置下。
制作复合条饼图步骤4：双击两个圆所在的区域(其他版本可能是右击)，弹窗窗口【设置数据系列格式】。
制作复合条饼图步骤5：在”系列选项“中的”第二绘图区包含最后一个“里面修改为5。
为什么是5呢?
可以看到合并后的数据有8个，而最后5个是隶属于北京这个下面的，所以为5.
制作复合条饼图步骤6：最后得到左边大圆为3部分即北京，上海，天津这3个大类。
制作复合条饼图步骤7：右边小圆为5部分，即布鞋烤鸭馒头其他。
制作复合条饼图步骤8：上一步操作虽然分开了数据，但是却没有数值显示，怎么办呢?
制作复合条饼图步骤9：不要着急，接着，在”圆”所在区域，点击鼠标右键，可以看到新弹窗。
制作复合条饼图步骤10：点击“添加数据标签”。
制作复合条饼图步骤11：一个个添加好数据标签即可，得到如图效果。
制作复合条饼图步骤12：最后复合条饼图设置类似，复合条饼图的位置如图，此处不再演示。
正确使用excel的复合饼图
正确使用excel的复合饼图
Excel提供了复合饼图的图表类型，当饼图的项目过多时，可将最后的若干项合并为其它类，并在另一个饼图中表现这些项目的构成。
很多人觉得这种图表比较高级，乐于使用。
但我个人不提倡这种用法，各类商业杂志上也很难看到这种用法的案例。
它的主要问题是，右边饼图的数据标签值会令人产生疑惑，其它项小计是19％，右边饼图的数据标签的合计就是19％，但右边既然是一个饼图，为什么合计值不是100％？因为饼图是用来表现整体的构成的，人们总习惯认为它应该是100％才对。
如果一定要用这种图表形式，建议使用饼图－条形图（或柱形图）的类型，右边用条形图或柱形图，避免了上面说的疑惑，如下面的图片示意。
商业杂志上有很多的饼图－条形图的案例，但应用场合一般是，用条形图从另外一个维度对饼图的其中一片进行分析，比如，员工年龄构成中，超过30岁的人占多少，这部分人的学历构成又如何。
本人实际工作中用到的情况有，小灵通的年离网率12％，这12％的离网用户的去向又如何（转到移动、联通、重入网、完全拆机的情况各多少）。
注意下面的例子，左右图的分析维度都是不同的。
以上图表，在excel中的做法是，应用前面提到的拼接法，即分别制作饼图和条形图，然后排版在一起，并用线条等绘图对象进行图解示意，然后用拍照技术引入到报告文档中去。
上面3个例子，涉及到另外一个技巧，如何用一个图表去阐述另一个图表的一部分，改天整理这个话题。
