城市地铁交通防雷装置检测技术报告式样表、连接工艺、接地和绝缘电阻的测试

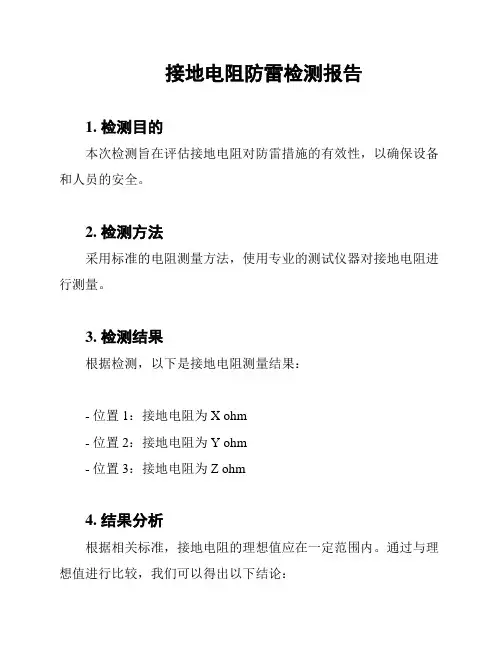

接地电阻防雷检测报告
接地电阻防雷检测报告
1. 检测目的
本次检测旨在评估接地电阻对防雷措施的有效性，以确保设备和人员的安全。
2. 检测方法
采用标准的电阻测量方法，使用专业的测试仪器对接地电阻进行测量。
3. 检测结果
根据检测，以下是接地电阻测量结果：
- 位置1：接地电阻为X ohm
- 位置2：接地电阻为Y ohm
- 位置3：接地电阻为Z ohm
4. 结果分析
根据相关标准，接地电阻的理想值应在一定范围内。
通过与理想值进行比较，我们可以得出以下结论：
- 位置1的接地电阻在理想范围内，防雷措施有效。
- 位置2的接地电阻偏高，建议检查接地系统是否存在问题。
- 位置3的接地电阻偏低，建议加强接地系统的维护和改进。
5. 建议措施
根据检测结果和分析，我们提出以下建议：
- 对于位置2，应派遣专业人员进行详细检查和维修，以确保接地系统正常工作。
- 对于位置3，应定期进行接地系统的维护和改进，以提高接地电阻的稳定性和有效性。
6. 结论
本次接地电阻防雷检测对设备和人员的安全评估提供了有价值的信息。
建议根据检测结果采取相应的维修和改进措施，以确保接地电阻在理想范围内，从而提高防雷效果。
(完整版)防雷防静电装置检测技术报告模板
№ ....检字〔〕号防雷防静电装置检测技术报告受检单位 :检测项目：检测日期：有效期限：............有限公司检测报告声明1.此报告未经检测人员、校核人员、签发人签字、未经检测单位签章无效。
2.报告涂改无效。
3.报告复印件未经检测单位盖章无效。
4.对检测报告若有异议，应于收到报告之日起十日内向我单位提出，逾期不予受理。
5.本报告仅对已记录的防雷装置负责。
6.检测后防雷装置人为或者其他原因发生改变，检测单位不承担相关责任。
单位名称：地址：电话：传真：邮箱：网址：防雷装置检测技术报告㈠单位名称单位地址检测时间联系人天气状况联系电话1、建筑物防雷设计规范GB 50057-2010检测标准2、建筑物电子信息系统防雷技术规范GB 50343-20123、建筑物防雷装置检测技术规范GB/T 21431-2015检测项及位置检测点隐患点结论影响安全因素及整改意见1号综合楼合计综合结论备注检测仪器接地电阻测试仪等电位测试仪数字万用表拉力计激光测距仪游标卡尺型号检测员：校核员：签发：检测单位（章）防雷装置检测技术报告㈡单位名称单位地址检测对象联系人检测时间联系电话检测项目检测数据结论类型材型规格 (mm)数量有效高度（ m ）保护对象接闪器敷设方式敷设位置网格尺寸 (m× m)壁厚（ m m ）检测点123456接地电阻（Ω）敷设方式材型规格2 ( mm 、 mm)数量引下线最大间距（ m）接地测试点123456电阻阻值（Ω）影响安全因素及整改意见：结论:备注：防雷装置检测技术报告㈢单位名称 单位地址检测对象 联 系 人检测时间联系电话检 测 项 目检测数据电缆敷设方式系统接地型式配测试点123456电 接地 线缆屏蔽接地系 电阻安全保护接地统（Ω）交流工作接地结论防护级数 一级二级三级型号劣化显示数量电 安装位置源保护对象电 最大可持续运行电压Uc(V)涌保 标称放电电流（ kA ）护 相线长度（ m ）器2S截面积（ m m ）长度（ m ）P零线D2截面积（ m m ） 地线长度（ m ）2截面积（ m m ）接地电阻（Ω）结论影响安全因素及整改意见：结论: 备 注：防雷防静电装置检测技术报告（续）防雷防静电装置接地电阻（Ω）测试结论序号项目名称实测值设计值123456789101112131415161718192021222324252627282930。
防雷接地电阻测试研究报告
防雷接地电阻测试研究报告1. 引言为了确保建筑物在雷电天气中的安全，防雷接地系统的设计和施工至关重要。
本研究报告旨在提供防雷接地电阻测试的详细信息，包括测试方法、测试结果和分析。
2. 测试目的测试防雷接地电阻的目的在于确保接地系统能够有效地将雷电引入地下，从而保护建筑物的结构和人员安全。
通过测试，可以评估接地系统的性能，并确保其符合相关的安全标准。
3. 测试方法3.1 测试设备使用接地电阻测试仪进行测试。
该设备能够提供准确的电阻测量，并具有可调节的测试电流以适应不同的测试需求。
3.2 测试步骤1. 确保测试设备与接地系统的一个测试点相连接。
2. 将测试仪的探针插入地面，并确保探针与地面有良好的接触。
3. 打开测试仪，并选择适当的测试电流和测试时间。
4. 进行测试，并记录测试结果。
5. 重复上述步骤，对多个测试点进行测试。
4. 测试结果根据测试记录，接地系统的平均电阻值为 XXX 欧姆。
测试结果表明，接地系统能够有效地将雷电引入地下，从而保护建筑物的结构和人员安全。
5. 结果分析根据相关的安全标准，接地系统的电阻值应该低于一定的限值。
本测试结果显示，接地系统的电阻值低于该限值，因此可以认为接地系统是安全的。
6. 结论根据测试结果和分析，可以得出结论：防雷接地系统能够有效地保护建筑物和人员免受雷电的威胁。
然而，为了确保系统的长期有效性和安全性，建议定期进行测试和维护。
7. 建议为了确保防雷接地系统的长期有效性和安全性，建议进行定期的测试和维护。
在测试过程中，应确保测试设备的准确性和可靠性，并及时发现和解决任何问题。
此外，还应定期检查接地系统的连接和接地体的情况，确保其没有损坏或腐蚀。
8. 参考文献- 防雷接地系统设计规范（GB 50057-2010）- 接地电阻测试仪使用说明书9. 附录附录中应包括所有测试数据和记录，以便进行进一步的分析和参考。
防雷接地电阻实验报告
防雷接地电阻实验报告1. 实验目的本次实验的目的是为了确保建筑物的防雷接地系统能够正常工作，减小雷电对建筑物及人身安全的影响。
通过测量接地电阻，评估接地系统的性能，确保其满足相关安全标准。
2. 实验原理接地电阻是衡量接地体在特定频率下对电流的阻碍程度。
防雷接地电阻测量原理通常采用四线法，通过测量装置测量接地体与大地之间的电阻值。
3. 实验设备1. 接地电阻测试仪2. 接地棒3. 测量导线4. 绝缘棒4. 实验步骤4.1 设备准备1. 确保接地电阻测试仪电源充足，仪器正常工作。
2. 将接地棒插入土壤，确保接地棒与大地良好接触。
3. 将测量导线分别连接到接地电阻测试仪和接地棒。
4.2 测量接地电阻1. 开启接地电阻测试仪，选择合适的测试频率。
2. 将绝缘棒插入土壤，确保绝缘棒与大地良好隔离。
3. 根据测试仪提示，逐步调节测试仪的测试电流。
4. 记录测试仪显示的接地电阻值。
4.3 数据记录与分析1. 记录实验日期、时间、测试人员等信息。
2. 记录接地电阻测试值，并换算为标准单位（Ω）。
3. 分析接地电阻值是否满足相关安全标准。
5. 实验结果与分析本次实验测得的接地电阻值为XXX Ω，符合相关安全标准要求（如：≤10Ω）。
说明防雷接地系统性能良好，能够有效减小雷电对建筑物及人身安全的影响。
6. 实验结论本次实验表明，建筑物防雷接地系统接地电阻值符合安全标准，接地系统能够正常工作。
建议定期进行接地电阻测量，确保接地系统始终保持良好的性能。
7. 实验注意事项1. 实验过程中应确保操作人员安全，佩戴绝缘手套、鞋等防护用品。
2. 测量仪器应定期进行校准，确保测试数据的准确性。
3. 实验环境应满足安全要求，避免在雷雨天气进行实验。
8. 实验报告编写人（实验报告编写人姓名）9. 实验报告编写日期（实验报告编写日期）。

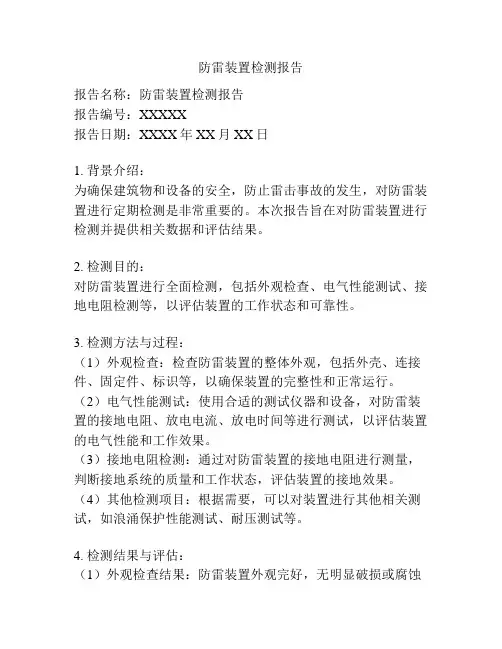

防雷装置检测报告
防雷装置检测报告报告名称：防雷装置检测报告报告编号：XXXXX报告日期：XXXX年XX月XX日1. 背景介绍：为确保建筑物和设备的安全，防止雷击事故的发生，对防雷装置进行定期检测是非常重要的。
本次报告旨在对防雷装置进行检测并提供相关数据和评估结果。
2. 检测目的：对防雷装置进行全面检测，包括外观检查、电气性能测试、接地电阻检测等，以评估装置的工作状态和可靠性。
3. 检测方法与过程：（1）外观检查：检查防雷装置的整体外观，包括外壳、连接件、固定件、标识等，以确保装置的完整性和正常运行。
（2）电气性能测试：使用合适的测试仪器和设备，对防雷装置的接地电阻、放电电流、放电时间等进行测试，以评估装置的电气性能和工作效果。
（3）接地电阻检测：通过对防雷装置的接地电阻进行测量，判断接地系统的质量和工作状态，评估装置的接地效果。
（4）其他检测项目：根据需要，可以对装置进行其他相关测试，如浪涌保护性能测试、耐压测试等。
4. 检测结果与评估：（1）外观检查结果：防雷装置外观完好，无明显破损或腐蚀现象，连接件、固定件牢固，标识清晰可辨。
（2）电气性能测试结果：装置放电电流符合相关标准要求，放电时间合理，在正常范围内。
（3）接地电阻检测结果：防雷装置的接地电阻符合相关标准要求，接地系统质量良好，能够有效地将雷电流引导到地面。
（4）其他检测项目结果：根据需要进行的其他测试项目结果可以列在此处。
5. 结论与建议：（1）根据检测结果，防雷装置总体状态良好，各项指标符合要求。
（2）建议定期对防雷装置进行维护和检测，以确保其长期稳定可靠地工作。
（3）如发现防雷装置故障或异常情况，应及时修理或更换，确保其正常工作。
6. 报告附件：附件1：防雷装置检测记录表附件2：相关测试数据和图表以上为防雷装置检测报告的主要内容，具体内容和格式可根据实际情况进行调整和修改。
防雷接地检测报告
防雷接地检测报告
目录
1. 概述
1.1 作用
1.2 检测流程
2. 设备准备
2.1 防雷接地装置
2.2 测试仪器
3. 检测步骤
3.1 连接测试仪器
3.2 开始测试
3.3 测试结果分析
4. 结论
概述
作用
防雷接地检测是用来检测各种设备的接地情况，确保在雷电等恶劣天气下能够有效防止雷电对设备造成损害。
检测流程
防雷接地检测通过测量接地电阻值、接地电位等参数来评估设备的接地情况，以确保设备能够有效接地，达到预防雷击的效果。
设备准备
防雷接地装置
在进行检测前，需要对防雷接地装置进行检查，确保其安装牢固、连接良好，没有损坏或腐蚀现象。
测试仪器
进行检测时需要准备好专业的防雷接地检测仪器，确保测试结果的准确性和可靠性。
检测步骤
连接测试仪器
将测试仪器按照说明书连接到需检测的设备的接地装置上，确保连接正确稳固。
开始测试
启动测试仪器，进行接地电阻值、接地电位等参数的测量，记录测试结果。
测试结果分析
根据测试结果分析设备的接地情况，判断是否符合相关标准，并提出改进建议。
结论
经过防雷接地检测后，可以得出设备的接地状况评估，及时发现问题并进行修复，以确保设备在雷电天气下的安全运行。
雷电防护设备接地电阻检测报告
雷电防护设备接地电阻检测报告1. 摘要本报告针对雷电防护设备的接地电阻进行了详细检测，包括检测方法、结果及分析，以确保设备在遭受雷击时能有效地将雷电电流引入地下，保护建筑物的安全。
2. 检测背景雷电防护设备是用来保护建筑物免受雷击危害的重要设施，其主要作用是将雷电电流引入地下，从而保护建筑物内的电气设备和人身安全。
接地电阻是衡量接地效果的重要指标，接地电阻值越小，接地效果越好。
因此，为了确保雷电防护设备的有效性，需要定期进行接地电阻检测。
3. 检测方法本次检测采用接地电阻测试仪进行测量，测试仪主要由测量单元、测试线、探针等组成。
检测过程中，将测试仪的测量单元与被测接地体相连，探针分别插入地面和被测接地体，通过测试仪的测量单元计算得出接地电阻值。
4. 检测结果本次检测在以下地点进行：- 地点1：接地体长度为5m，接地电阻为1.2Ω- 地点2：接地体长度为7m，接地电阻为0.8Ω- 地点3：接地体长度为10m，接地电阻为0.6Ω5. 结果分析根据检测结果，不同长度的接地体接地电阻值有所不同，接地体长度越长，接地电阻值越小。
这是因为接地体长度的增加会增大接地体的横截面积，提高接地体的导电性能，从而降低接地电阻。
此外，接地电阻值均小于1Ω，说明接地效果较好，可以有效地将雷电电流引入地下，降低雷击危害。
6. 结论根据本次接地电阻检测结果，雷电防护设备的接地效果良好，可以有效地保护建筑物免受雷击危害。
建议定期进行接地电阻检测，以确保接地效果始终处于良好状态。
7. 建议- 增加接地体的长度和横截面积，以降低接地电阻，提高接地效果；- 定期进行接地电阻检测，发现问题及时处理；- 注意接地体的维护和保护，避免因外力损坏接地体而影响接地效果。
8. 检测人员张三9. 检测日期2022年10月10日10. 检测单位XX雷电防护设备检测有限公司。
防雷装置检测记录表范例
防雷装置检测记录表委托单位被检单位场所名称被检单位地址检验类别□委托检验□仲裁检验□监督检验联系人所在部门移动电话固定电话其它联系方式邮政编码环境状况温度：℃；相对湿度： RH% 天气状况：□晴□多云□阴土壤状况：□干燥□湿润□冻结检测项目□ 接闪器（接闪杆）□ 接闪器（接闪带、网）□ 接闪器（其它）□ 引下线□接地装置□ 等电位连接□ 电涌保护器（电源）□ 电涌保护器（信号）检测依据□《建筑物防雷装置检测技术规范》GB/T 21431-2015 □《建筑物防雷设计规范》GB 50057-2010□《建筑物电子信息系统防雷设计规范》G B50343-2012 □检测仪器型号及编号□接地电阻仪 K-1026B ( )□电涌保护器运行安全巡检仪 K-2766 ( ) □等电位测试仪 K-3690B ( )□游标卡尺（0～150）mm ( )□钢卷尺 5m ( )□钢卷尺 30m ( )□温湿度表 WHM5 ( )□拉力计 NK-500 ( )备注防雷装置检测记录表（1）场所名称防雷装置状况检查周围环境□孤立□空旷□无过高建筑物□有过高建筑物□有建筑群□受其他建（构）物保护□有构筑群防雷类别□第一类□第二类□第三类是否含爆炸或火灾危险场所□是□否场所分区：接闪器□接闪杆□接闪带□接闪网□本体□彩钢□材料焊接质量□优良□合格□不合格□锈蚀状况□无□轻微□严重□附着其他线路□有□无引下线□圆钢□扁钢□圆铜□本体□焊接质量□优良□合格□不合格□敷设方式□眀设□暗敷□锈蚀状况□无□轻微□严重□接地装置□独立接地□联合接地□防跨步电压措施□建筑物相连接的钢筋柱共（）根□敷设5cm厚沥青或15cm厚砾石层□用护栏、警示牌使可能性降到最低□其他防接触电压措施防侧击雷装置□安装□应安装未安装□此项目不涉及电源线路□变压器设置于室内□变压器设置于室外□□架空引入□埋地引入□半架空半埋入□□TN—S系统□TN—C—S系统□TN—C系统□TT系统□IT系统□□安装SPD □未安装SPD □不涉及安装SPD □信号线路□架空引入□埋地引入□半架空半埋入□□光纤线路□金属导线□无线□□安装SPD □未安装SPD □不涉及安装SPD □备注防雷装置检测记录表（2）检测点检测项目检测参数检测结果检测人：复核人：防雷装置检测记录表（3）等电位连接/过渡电阻检测点检测结果（Ω）检测点检测结果（Ω）备注:检测人：复核人：防雷装置检测记录表（4）接地装置/接地电阻检测点检测结果（Ω）检测点检测结果（Ω）备注:检测人：复核人：防雷装置检测记录表（5）安装位置及防护级别产品型号U标称值/VC检查电流I imp或I nU检查值/kVp脱离器检查SPD模块L L L N L L L N L L L NU测试值1mAU标准值±10%NI测试值ieI≤μA 20 20 20 20 20 20 20 20 20 20 20 20 ie合格判定状态指示器引线长度/m连线色标连线截面/mm2地线截面/mm2过电流保护/A合格判定备注符合标准：“√”；不符合标准：“×”检测综评：内部防雷装置SPD各项数值符合规范要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附 录 A检测技术报告式样表
A.1 防雷装置检测数据记录表
单位名称： 检测对象： 检测日期： 年
月 日
技术规范： 建筑物防雷类别： 天气情况： 共
页第 页
检测项目 检测数据 结论
接
闪
器
类型
材质规格（mm）
有效高度（m）
等电位连接（Ω）
敷设方式
敷设位置
网格尺寸（m×m)
固定支架间距（mm)
测试点 1 2 3 4 5 6
接地电阻（Ω）
引
下
线
敷设方式
数量
测试点 1 2 3 4 5 6
接地电阻（Ω）
接地装置 类型 材质规格（mm）
等电位连接系统
附
属
设
施
检测内容 接地电阻（Ω）
综合结论：
测试仪表： 检测： 复核：
表A.1 （续）
单位名称： 检测对象： 检测日期： 年
月 日
技术规范： 建筑物防雷类别： 天气情况： 共
页第 页
检 测 内 容 检 测 数 据 结 论
电
源
SPD
防护级数
型 号
故障指示灯
数 量
安装位置
保护对象
标称放电电流（kA）
相线
截面积
截面积(mm2)
地线
截面积
截面积(mm2)
接地阻值（Ω）
信
号
SPD
防护级数
型 号
数 量
安装位置
标称放电电流（kA）
接地阻值（Ω）
等
电
位
连
接
序号 设备名称 地线规格（mm2） 接地电阻（Ω） 结 论
1
2
3
4
过
渡
电
阻
序号 系统名称 检测数据
1
2
3
接
地
装
置
接地汇集点材料规格(mm2)
接地引入线规格(mm2)
系统接地类型
基准点接地电阻（Ω）
综合结论：
测试仪表： 检测： 复核:
附 录 B
（规范性附录）
连接工艺
B.1 连接方式
连接方式可采用铜锌合金焊、熔焊、搭接焊、卷边压接、缝接、绑扎、螺钉或螺栓连接
等。
B.2 连接工艺质量
连接工艺质量具体应符合下列要求：
——焊接（铜锌合金焊、熔焊、搭接焊）。焊接固定的焊缝饱满无遗漏，焊接部分补刷
的防腐油漆完整（混凝土中除外），不同金属间应有防电化腐蚀措施，同时搭接焊
还应符合下列规定：
1) 圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；
2) 圆钢与圆钢搭接为圆钢直径的10倍，单面施焊；
3) 扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；
4) 圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；
5) 扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上
下两面施焊。
——螺栓连接。应满足相关螺栓尺寸、个数和跨接的要求，保证电气贯通，同时螺栓固
定的应备帽等防松零件齐全。
——金属板搭接、卷边压接及其他搭接形式。要求保证电气贯通，其中金属板搭接长度
≥100mm或保证电气贯通。
——绑扎。要求有箍筋或网状的钢筋，同时要保证电气连通。绑扎搭接长度需满足受到
拉力时，搭接长度不应小于300mm；受到压力时，搭接长度不应小于200mm。
B.3 网络连接
当机房内信息技术设备（ITE）为MHz级的数字系统时，应采用符合GB 50057-2010中6.3.4
的M型连接网络。安装工艺应符合图B.1和图B.2的要求。
图 B.1活动地板下用薄铜带构成的高频信号基础网络
1—薄铜带（0.25mm×100mm）；2—薄铜带与薄铜带之间的焊接连接；
3—薄铜带与立柱之间的焊接连接；4—薄铜带与等电位连接带之间的焊接连接；
5—设备的低阻抗等电位连接带；6—薄铜带与设备等电位连接带之间的焊接连接；
7—电源配电中心；8—电源配电中心的接地线；
9—基准网络与周围建筑物钢柱（或钢筋混凝土柱上的预埋件）的焊接连接
图 B.2 利用钢筋混凝土地面内焊接钢筋网做等电位连接基准网
1—装有电子负荷设备的金属外壳；2—混凝土地面的上部；
3—地面内焊接钢筋网；4—高频等电位连接；
5—电子负荷设备的金属外壳与等电位连接基准网的连接点
附 录 C
（规范性附录）
接地电阻的测试
C.1 测试仪
接地电阻测试仪分为两类：
——A类：适用于一般接地装置接地电阻的测量；
——B类：适用于大型接地装置接地电阻的测量。
C.2 测量方法
接地电阻测量通常采用三极法进行测试，三极是指图C.1 上的被测接地装置G，测量用
的电压极P和电流极C。三极（G、P、C）应布置在一条直线上且垂直于地网。测量用的电流
极C和电压极P离被测接地装置G边缘的距离为dGC=（4～5）D和dGP=（0.5～0.6）dGC，D为被测
接地装置的最大对角线长度，点P可以认为是处在实际的零电位区内。为较准确地找到实际
零电位区时，可把电压极沿测量用电流极与被测接地装置之间连接线方向移动三次，每次移
动的距离约为dGC的5%，测量电压极P与接地装置G之间的电压。电压表的三次指示值之间的相
对误差不超过5%，则可以把中间位置作为测量用电压极的位置。电压表和电流表的指示值U
G
和I代入式RG=UG/I中去，得到被测接地装置的工频接地电阻RG。
说明：
G——被测接地装置；
P——测量用的电压极；
C——测量用的电流极；
E——测量用的工频电源；
A——交流电流表；
V——交流电压表；
D— —被测接地装置的最大对角线长度。
图C.1 三极法的接线原理
C.3 接地电阻测量注意事项
C.3.1 当被测接地装置的面积较大且土壤电阻率不均匀时，宜将电流极离被测接地装置的
距离增大，同时电压极离被测接地装置的距离也相应地增大。
C.3.2 测量工频接地电阻时，如dGC取（4～5）D值有困难，当接地装置周围的土壤电阻率较
均匀时，
dGC可以取2D值，而dGP取D值；当接地装置周围的土壤电阻率不均匀时，dGC可以取3D值，dGP值
取1.7D值。
C.3.3 地网周边土壤结构不一致时，地表面杂散电流、特别是架空地线、地下水管、电缆
外皮等，对测试影响较大时，应取不同点测量，取平均值。
C.3.4 地铁车站接地装置使用大型接地网测试仪测试时，接地网边缘至接地电阻测试仪电
压极之间的长度宜按地网边缘至电流极之间长度的55%-60%左右设置。电流极应布设在距地
网边缘450m外，受现场条件限制时应不小于200m，以保证测试数据的可靠。
附 录 D
（规范性附录）
绝缘电阻的测试
D.1 测试仪器
绝缘电阻测试仪器应选用兆欧表。
D.2 绝缘电阻测试的注意事项
D.2.1 应在电源电压连接到设备上之前进行绝缘电阻测试。进行测试时，开关应闭合，负
载应断开，确保测试结果不受任何负载的影响。
D.2.2 需加压1min以上使充电电流和吸收电流降为零，只剩漏导电流。对有较大电容的设
备进行测量前、后应充分放电，防止因储能电容放电造成触电或使仪表损坏。
D.2.3 应戴绝缘手套并在确定连接好试品后再进行测试，防止电击。
D.2.4 地下站以站台层外露结构钢筋或预埋件（如扶梯固定点）、其他类型站以机房LEB
为基准点，使用500V级电压的绝缘电阻表测量屏蔽门（或安全门）、端头门与基准点之间的
绝缘电阻值，绝缘电阻应大于0.5MΩ。
