防雷装置接地电阻测试记录
GD3010249 0 1
单位(子单位)工程名称
所属子分部(系统)工程名 称/分项(子系统)工程名称
相关的施工部位 (层、区、段、房、室)
总承包施工单位
水贝银座大厦
接地装置安装(备用和不间断电源)
1～5×A～F轴地下室底板
广东建通工程有限公司
项目负责人
郑玩告
专业承包安装单位
施工执行的技术标准(含企 业的工艺规程、工法等)名
称及编号
相关施工图名称及其图号
／
项目负责人
／
建筑电气工程施工质量验收规范GB50303-2002
电气设计总说明DE-C01、基础接地平面图DS3-24
测试起止日期: 2015 年 1 月 29 日 起至 2015 年 1 月 29 日止
测试时的环境: 测试点名称 接地测试点专业工长(施工员)(签名)
专业承包安装单位 检查评定结果
项目专业质量检查员(签名):
检查测试负责人(签名) 符合设计与规范要求
年月日
监理(建设)单位 验收结论
专业监理工程师（签名）： (建设单位项目专业技术负责人签名):
年月日
注:1.测试点接地类别可分为:保护接地/防雷接地/工作接地/共用(联合)接地/等电位接地/防静电接地/其他(注明)接地等。 2.本表中的示意图和必要的测试说明等，如幅面不能容纳(或无法表达清楚)，则可随本表之后作为本表的附件。
晴
20
℃/相对湿度: 50 %/其他:
测试点位置(区、段 测试点 实测值 规范(或设计)要 实测结果(符合/ /层/房/测点代号) 接地类别 (Ω) 求值:≤(Ω) 不符合要求)
2×C～D轴
防雷接地 0.8
1
符合要求
测试点位置平面示意图(用平面坐标、尺寸及测点代号等表达)和必要的测试说明: 接地测试点：利用-40*4热镀锌扁钢与共用接地体连接。
塔吊用电防雷接地电阻测试记录
塔吊用电防雷接地电阻测试记录一、测试目的对塔吊的电防雷接地电阻进行测试，确保其符合安全标准，保证塔吊的正常运行和工作环境的安全。
二、测试时间测试于2024年5月20日上午9点到下午5点进行。
三、测试仪器1.电阻测量仪表：型号DRM500。
2.测试线缆：铜芯绝缘电阻测试线，长度15米。
四、测试步骤1.确保塔吊停止工作，并断开电源。
检查塔吊的接地系统，确保接地装置的连接牢固、无松动和损坏。
2.在塔吊基座附近选择合适的地面位置作为测试点，确保地面干燥并清除表面杂物。
3.将测试线缆的两个跳线夹分别连接到电阻测量仪表的两个测试接口上。
4.通过测试线缆的夹子将其中一个夹子连接到塔吊的接地装置上。
5.另一端的夹子通过测试线缆的夹子连接到地面测试点上。
6.打开电阻测量仪表，选择测试模式为电阻测试，将测试电流值设置为适当范围。
7.按下测量按钮，观察电阻测量仪表的读数，并记录下来。
五、测试结果经过测试，得到了塔吊的接地电阻如下：1.测试点1：接地电阻为2.5欧姆。
2.测试点2：接地电阻为2.3欧姆。
3.测试点3：接地电阻为2.8欧姆。
六、测试结论根据测试结果，塔吊的接地电阻都符合安全要求。
接地电阻小于4欧姆，说明接地系统良好，能够很好地导通雷电流，提供保护电阻，确保塔吊的工作环境安全。
七、测试建议1.定期进行接地电阻测试，检查和维护塔吊的接地系统，确保其正常工作。
2.在接地系统中加装避雷器，增加雷电保护能力。
3.当发现接地电阻超过4欧姆时，应及时进行接地系统的维修和改进，确保其正常运行。
八、测试人员签名测试人员：XXX日期：2024年5月20日。
接地电阻测试记录(表格完整)范本
附件：工程施工现场应急预案及安全保证措施一、编制原则1、以人为本,安全第一原则。
把保障人民群众生命财产安全,最大限度地预防和减少突发事件所造成的损失作为首要任务。
2、统一领导,分级负责原则。
在本项目部领导统一组织下,发挥各职能部门作用,逐级落实安全生产责任,建立完善的突发事件应急管理机制。
3、依靠科学,依法规范原则。
科学技术是第一生产力,利用现代科学技术,发挥专业技术人员作用,依照行业安全生产法规,规范应急救援工作。
4、预防为主,防止结合原则。
认真贯彻安全第一,预防为主,综合治理的基本方针,坚持突发事件应急与预防工作相结合,重点做好预防、预测、预警、预报和常态下风险评估、应急准备、应急队伍建设、应急演练等项工作。
确保应急预案的科学性、权威性、规范性和可操作性。
二、编制目的1、应急预案应针对那些可能造成企业、系统人员死亡或严重伤害、设备和环境受到严重破坏的突发性灾害,如触电事故、泥石流灾害、火灾、环境破坏等。
2、应急预案是对日常安全管理工作的必要补充,应急预案应以完善的预防措施为基础,体现“安全第一、预防为主”的方针。
3、应急预案应以努力保护人身安全、防止人员伤害为第一目的,同时兼顾设备和环境的防护,尽量减少灾害的损失程度。
4、应急预案应结合实际,措施明确具体,具有很强的可操作性。
5、应急预案应经常检查修订,以保证先进科学的防灾、减灾设备和措施被采用。
三、应急组织机构及职责1、应急组织机构为加强安全领导,进行系统化、网络化管理,项目部成立应急预案管理领导小组,项目经理任组长,项目总工程师、常务副经理、安全总监、项目副经理为副组长,各职能部门负责人、安全环保部安全员、各施工队专职安全员、施工队队长为组员,负责日常的安全管理工作。
2、应急领导小组职责负责重、特大事故的现场应急抢险救援指挥,对施工现场突发性情况进行技术、资金和设备支持,在施工现场发生重特大事故时以最快的时间达到现场,分析紧急状态和确定风险事故级别,负责分部和有关地方管理部门、组织、机构联络和报告事故情况,制定抢险救援的方案措施,领导现场应急抢险救援工作,确定紧急状态的解除,协助事故原因的调查和处理工作。

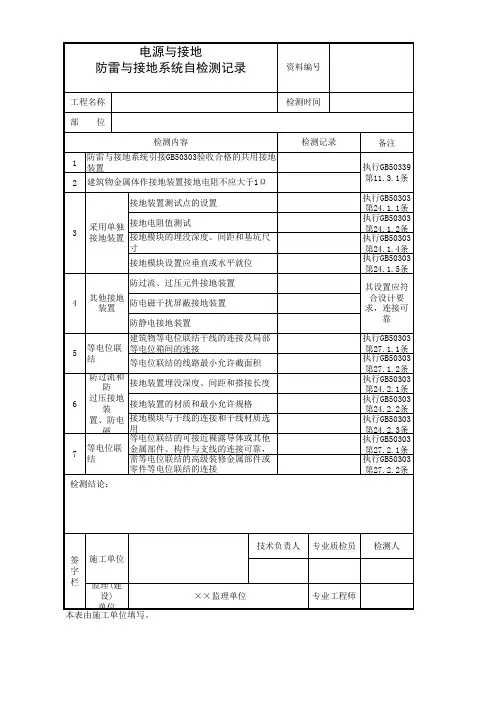

防雷与接地系统自检测记录(新)
防雷与接地系统引接GB50303验收合格的共用接地装置 建筑物金属体作接地装置接地电阻不应大于1Ω 接地装置测试点的设置
3
接地电阻值测试 采用单独 接地装置 接地模块的埋没深度、间距和基坑尺寸 接地模块设置应垂直或水平就位 防过流、过压元件接地装置
4
其他接地 防电磁干扰屏蔽接地装置 装置 防静电接地装置
检测结论：
技术负责人 签 施工单位 字 栏 监理(建 设) 单位 本表由施工单位填写。
专业质检员
检测人
××监理单位
专业工程师
其设置应符合设计要求，连接可靠
5
6
7
执行GB50303 第27.1.1条 执行GB50303 第27.1.2条 防过流和 接地装置埋没深度、间距和搭接长度 执行GB50303 防 第24.2.1条 执行GB50303 过压接地 接地装置的材质和最小允许规格 第24.2.2条 装 执行GB50303 置、防电 接地模块与干线的连接和干线材质选用 第24.2.3条 磁 执行GB50303 等电位联结的可接近裸露导体或其他金属部件、构件与支线的连接可靠，导通正常 第27.2.1条 等电位联结 执行GB50303 需等电位联结的高级装修金属部件或零件等电位联结的连接 第27.2.2条 建筑物等电位联结干线的连接及局部等电位箱间的连接 等电位联结 等电位联结的线路最小允许截面积
电源与接地 防雷与接地系统自检测记录
工程名称 部 位 检测记录
备注 执行GB50339 第11.3.1条 执行GB50303 第24.1.1条 执行GB50303 第24.1.2条 执行GB50303 第24.1.4条 执行GB50303 第24.1.5条
接地电阻测试记录填写范本
质控（电）表4.3.4－1 共 页 第1页
单位（子单位）工程名称
XX公寓
施工单位
XXX工程有限公司
测试日期
年 月 日
天气
晴
气温（℃）
28
接地电阻测试仪
型号规格
出厂编号
检定单位
检定有效期
检定证书编号
ZC-8
9110930X
XX省计量科学技术研究所
07.04.26
（MLY）D1/07-00861
接地装置名称类别
测试点部位
设计值（Ω）
实测值（Ω）
附图及说明
防雷接地Y1 轴× 轴 Nhomakorabea<1
0.28
具体施工见施工图电施-XX图纸及其说明。
防雷接地
Y1 轴× 轴
<1
0.31
防雷接地
Y1 轴× 轴
<1
0.25
保护接地
B1 轴× 轴
<1
0.30
等电位
D1 轴× 轴
<1
0.30
存在问题处理情况
/
结论
经测试，接地电阻值符合设计要求，测试结果合格。
接地电阻测试记录质控电表4341共页第1页单位子单位工程名xx公寓称施工单位xxx工程有限公司测试日期年月日天气晴气温28检定检定证书型号规格出厂编号检定单位接地电阻有效期编号测试仪xx省计量科学技术mlyzc89110930x070426研究所d10700861接地装置设计值实测值测试点部位附图及说明名称类别1d防雷接地y1轴轴10281a防雷接地y1轴轴103113d防雷接地y1轴轴102531d保护接地b1轴轴103031a等电位d1轴轴1030具体施工见施工图电施xx图纸及其说明
接地电阻测试记录表及接地电阻测试记录表填写方法
接地电阻测试记录表工? 程名称马鞍山枫林佳园二期测试仪器名称?数字接地电阻测试仪测试仪器型号?HT2571测试人监测人接地类别及要求接地类型及标准阻值编号接地位置或设备名称实测阻值(Ω)季节系数测试结果测试日期备注工作接地≤4Ω12重复接地≤10Ω123456789防雷接地≤30Ω123456保护接地≤4Ω12345?注：1. 测试结果＝实测电阻×季度系数；2. 接地电阻定期（至少每季度一次）进行测试；3. 测试人为电工，监测人可以是施工员、安全员等施工管理人员。
4. 季节系数参照值：2、3月1.0，4、9月1.5，6月1.9，7、8月2.4，10、11月1.55，1、12月1.2。
接地电阻测试记录表填写方法接地电阻测试记录表填写先要注意的地方：1、测试结果=实测阻值x季节系数；2、接地电阻应定期（至少每季度一次）进行测试；3、测试人为电工，监测人可以是施工员、安全员等施工管理人员。
接地电阻测试记录表怎么填：1、名称：填写被测对象名称。
即产品名称或零部件名称；2、型号：填写被测对象的型号或规格。
即产品或零部件型号、规格；3、测试日期：填写测试的详细日期；4、气候：填写测试试样周边环境的详细温度和湿度；5、电阻：采用接地电阻测试仪直接读出来的接地电阻值或原始测试方法通过电流和电压计算出来的接地电阻值。
工作接地。
在正常或事故情况下，为了保证电气设备可靠运行，而必须在电力系统中某一点进行接地，称为工作接地。
此种接地可采取直接接地或经特殊装置接地。
如变压器中性点的直接接地或经消弧线圈接地。
保护接地。
为防止因绝缘损坏而遭受触电的危险，将与电气设备带电部分相绝缘的金属外壳或构架，同接地体之间做良好的连接，称为保护接地。
如变压器底座和外壳接地、配电盘的框架接地、互感器的二次绕组接地，将与带电部分相绝缘的电气设备的金属外壳或构架，与中性点直接接地系统中的保护中性线相连接等。
重复接地。
将中性线上的一点或多点与大地再次做金属连接，称为重复接地。
006-102 防雷接地装置施工检查记录
中国航空技术国际工程有限 公司 地阻仪ZC-8 ＞600mm 4根 1001006钢板 焊接
测试仪器型号及编号 防雷接地桩桩深及直径 单桩防雷主筋数 连接板设置 地梁间防雷接地 接地电阻设计值 ≤1Ω 基础接地采用40×4热镀锌扁钢做3面焊接，开挖满足埋设深度地坪以下 (Ω ) 0.6m（其中砼0.15m,较硬岩0.45m）宽度0.4m长度按照竣工图计算，整体接 接地电阻 测试点编号 地焊接的焊肉饱满，无咬肉现象，无漏焊，地下部分焊接处防腐良好，安 值 或部位 装符合设计和规范要求。 (Ω ) 1 0.4 2 3 4 5 0.5 0.3 0.6 0.4
防雷接地装置施工检查记录
渝建竣-102 工程名称 施工图号 防雷接地桩利用系数 单桩接地电阻平衡度 防雷主筋材型及规格 地梁主筋与防雷主筋连接 铺助接地体设置 说明及简图:
二郎科技新城A6-1-3/03.A6-1-4/03 DS-BS-24 0.5 ＞16以上钢筋 焊接 40×4镀锌扁钢
施工单位
检查 结果
项目技术负责人: 施工 单位 年 月 日 记录 人:
监理 (建 设) 单位
监理工程师(建设单位代表): 其它 单位 年 月 日
代表:
年
