TV谐振培训讲义

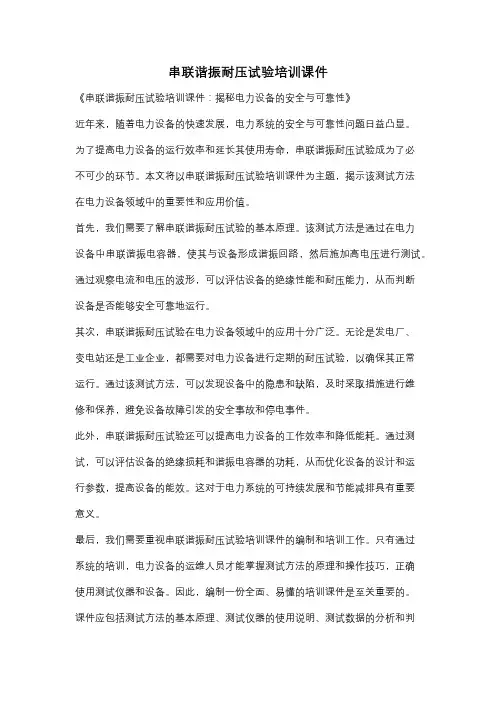

串联谐振耐压试验培训课件
串联谐振耐压试验培训课件《串联谐振耐压试验培训课件：揭秘电力设备的安全与可靠性》近年来，随着电力设备的快速发展，电力系统的安全与可靠性问题日益凸显。
为了提高电力设备的运行效率和延长其使用寿命，串联谐振耐压试验成为了必不可少的环节。
本文将以串联谐振耐压试验培训课件为主题，揭示该测试方法在电力设备领域中的重要性和应用价值。
首先，我们需要了解串联谐振耐压试验的基本原理。
该测试方法是通过在电力设备中串联谐振电容器，使其与设备形成谐振回路，然后施加高电压进行测试。
通过观察电流和电压的波形，可以评估设备的绝缘性能和耐压能力，从而判断设备是否能够安全可靠地运行。
其次，串联谐振耐压试验在电力设备领域中的应用十分广泛。
无论是发电厂、变电站还是工业企业，都需要对电力设备进行定期的耐压试验，以确保其正常运行。
通过该测试方法，可以发现设备中的隐患和缺陷，及时采取措施进行维修和保养，避免设备故障引发的安全事故和停电事件。
此外，串联谐振耐压试验还可以提高电力设备的工作效率和降低能耗。
通过测试，可以评估设备的绝缘损耗和谐振电容器的功耗，从而优化设备的设计和运行参数，提高设备的能效。
这对于电力系统的可持续发展和节能减排具有重要意义。
最后，我们需要重视串联谐振耐压试验培训课件的编制和培训工作。
只有通过系统的培训，电力设备的运维人员才能掌握测试方法的原理和操作技巧，正确使用测试仪器和设备。
因此，编制一份全面、易懂的培训课件是至关重要的。
课件应包括测试方法的基本原理、测试仪器的使用说明、测试数据的分析和判断等内容，以帮助学员全面了解和掌握串联谐振耐压试验的要点。
综上所述，串联谐振耐压试验在电力设备领域中具有重要的应用价值。
通过该测试方法，可以提高设备的安全性和可靠性，优化设备的工作效率和能耗，为电力系统的稳定运行和可持续发展提供有力支持。
同时，我们也应重视培训课件的编制和培训工作，以提高电力设备运维人员的专业素养和技能水平。
只有不断学习和创新，我们才能更好地应对电力设备领域的挑战和机遇。
TV铁磁谐振故障的原因及预防措施探讨简易版
In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编订：XXXXXXXX20XX年XX月XX日TV铁磁谐振故障的原因及预防措施探讨简易版TV铁磁谐振故障的原因及预防措施探讨简易版温馨提示：本安全管理文件应用在平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。
文档下载完成后可以直接编辑，请根据自己的需求进行套用。
1故障原因在电网中应用的TV，有许多无消谐装置，仅采用熔丝保护。
由于其固有特性，在系统参数突变，如线路接地、配电变压器单相接地、补偿电容的投切、拉合刀闸及跌落式熔断器、投切空载线路及变压器、增减负荷等因素诱发下，易激发引起铁磁谐振过电压。
2故障危害TV发生铁磁谐振时，常有三相电压同时升高，产生非工频过电压，其值可达额定值的2～3倍，严重破坏电压质量，危及或破坏系统的稳定，造成TV熔丝熔断，绝缘击穿烧毁；严重时还会造成电网瓦解大面积停电。
3预防措施(1)采用防谐设备。
选用励磁特性好、不易磁饱和TV，如JSJW、JDZX、JDJJ2及JDX系列TV。
选用抗铁磁谐振TV，JSZG—10型三相五柱环氧树脂浇注绝缘TV，它将大大提高抗谐振、耐过电压和防止烧毁的能力。
选用四台JDZJ型TV组合，即将第四台各侧绕组分别串接在高压、低压侧中线上及开口三角回路中。
正常运行时中线绕组几乎没有电压，在分频谐振时，由于中线绕组的串入L增加一倍，基本上维持原感抗，限制励磁涌流，防止磁饱和，从而防止产生分频谐振。
(2)采用消谐装置。
选用RXQ型消谐器，串接在三相TV一次侧中线上，以阻尼铁磁谐振；但在分频谐振时，一次侧中线上电位不高，相当于串一较大阻值电阻接地，消谐效果不佳。
品质工程部《TV电源原理》培训
品质工程部《TV电源原理》培训
•第一节 开关电源的干扰特性及其抑制措施
•开关电源虽然具有许多优点并得到广泛的应用，但由于它具有严重的射频干扰,在线性电路中的应 用一直受到很大的限制。开关电源是把工频交流整流为直流后，再通过开关变为高频交流，其后再 整流为稳定直流的一种电源，这样就有工频电源的整流波形畸变产生的噪声与开关波形产生的噪声。 在输入侧泄露出去就表现为传导噪声和辐射噪声，在输出侧泄露出去就表现为纹波。同时外部噪声 会进到电子设备中，而供给负载的电源噪声也会泄露到外部。若电源线中有噪声电流通过，电源线 就相当于天线向空中辐射噪声。而这些噪声都会影响设备的正常工作。要想使其得到更广泛的应用， 满足电磁兼容性的有关指标，就需要有效地抑制开关电源的干扰。
相反，在磁环中产生的磁通相互抵消，磁芯不会饱和，主要抑制共模干扰，感值愈大对低频干 扰抑制效果愈佳。这样绕制的滤波电感抑制共模干扰的性能大大提高。L901、 L902分别选择 感值为2.0mH和15mH的共模扼流圈。 • C901、C902为共模电容，主要抑制差模干扰，即火线和零线分别与地之间的干扰。电容值 愈大对低频干扰抑制效果愈好，在这里选用102PF/250V。 • C903、C904为差模电容，主要抑制共模干扰，即抑制火线和零线之间的干扰。电容值愈大 对低频干扰抑制效果愈佳，在这里选用0.47uF/300V。有时为了降低成本也可将C904省去。 • 图中CN901为插座，接电网电压。F901为保险丝，电路中采用了规格为2A/250V的保险丝， 它在高压时熔断，可防止设备在突发的高压时引起的破坏。NR901为负温度系数热敏电阻，开 机瞬间温度低，阻抗大，防止电流对回路的浪涌冲击。常温下其规格为5A/5Ω。R901、R902 对抗干扰电容起泄放作用，可于关机后迅速消耗掉C903储存的电能，防止带电损耗元件。它们 的规格都为1MΩ，一般采用金属釉材料。
有线电视技术培训
PART 1
二、HFC网络 HFC网络是一种宽带双向共享媒介的传输系统，它在前端和光节点之间使用光纤干线，而从光节点到用户端使用射频同轴电缆分配系统，是有线电视网络的发展方向。
第一章 概论
PART 1
1、常用的网络结构 （1）星-树形：是指光缆干线按“星形”布局，同轴电缆系统按“树形”分配入户的结构模式。 （2）环-星-树形：是指光缆超干线（或干线）构架成自愈“环”结构，光缆干线（或支干线）从环上的各分前端（分中心）按“星形”辐射布局，同轴电缆系统仍然按“树形”分配入户的结构类型。
武进干线拓扑图：
第一章 概论
4、 分配系统是有线电视网络中将前端发送的广播电视节目信号（经干线传输）用树形结构的射频同轴电缆分配入户的接入系统。 它是由支线放大器、分配器、分支器、用户终端以及它们之间的分支线、用户线组成。（维护人员需要重点学习的部分）
第一章 概论
PART 1
第一章 概论
PART 1
有线电视系统由、前端、传输系统和分配网四个部分组成。 （为了区分故障范围，因为不同的部分由不同人员维护，但是基层人员必须能够判断基本的故障范围）
第一章 概论
PART 1
1、信号源： 电视接收天线 调频广播接收天线 卫星地面站 微波站 其他有线电视网的节目 有线电视台自己制作的节目 我公司现有信号源是江苏广电网络公司提供的光缆信号、自己接收的卫星信号和武进电视台的自办节目等。
第一章 概论
PART 1
截至2010年5月底，我国有线数字电视用户达到7286.9万户，有线数字化程度达到41.88%（有线电视用户基数为17398万户） 截止去年底，江苏省广播电视信息网络股份有限公司网内有线电视用户已经超过1500万户，互动电视用户达到40万户，有线电视用户规模仅次于美国comcast公司，江苏有线已成为世界第二大的有线电视网络。 江苏有线数据业务方面，已经获得ISP、ICP两张营业执照，目前全省有线宽带用户数约22万户。
TV谐振培训讲义

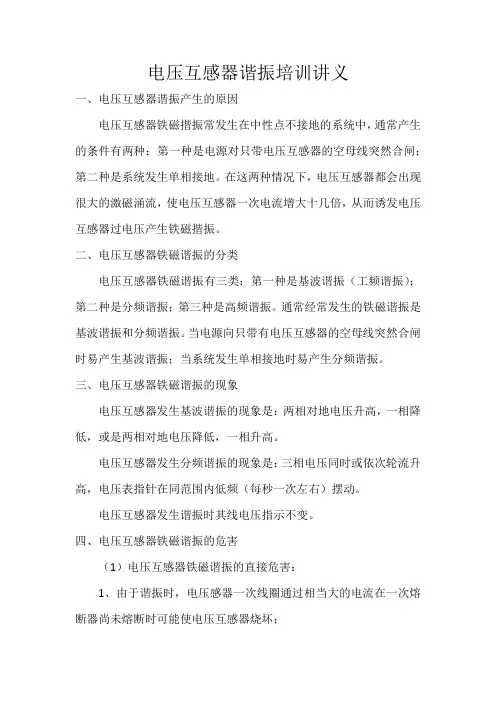

电压互感器谐振培训讲义一、电压互感器谐振产生的原因电压互感器铁磁揩振常发生在中性点不接地的系统中，通常产生的条件有两种：第一种是电源对只带电压互感器的空母线突然合闸；第二种是系统发生单相接地。
在这两种情况下，电压互感器都会出现很大的激磁涌流，使电压互感器一次电流增大十几倍，从而诱发电压互感器过电压产生铁磁揩振。
二、电压互感器铁磁谐振的分类电压互感器铁磁谐振有三类：第一种是基波谐振（工频谐振）；第二种是分频谐振；第三种是高频谐振。
通常经常发生的铁磁谐振是基波谐振和分频谐振。
当电源向只带有电压互感器的空母线突然合闸时易产生基波谐振；当系统发生单相接地时易产生分频谐振。
三、电压互感器铁磁谐振的现象电压互感器发生基波谐振的现象是：两相对地电压升高，一相降低，或是两相对地电压降低，一相升高。
电压互感器发生分频谐振的现象是：三相电压同时或依次轮流升高，电压表指针在同范围内低频（每秒一次左右）摆动。
电压互感器发生谐振时其线电压指示不变。
四、电压互感器铁磁谐振的危害（1）电压互感器铁磁谐振的直接危害：1、由于谐振时，电压感器一次线圈通过相当大的电流在一次熔断器尚未熔断时可能使电压互感器烧坏；2、造成电压互感器一次熔断器熔断。
（2）电压熔断器发生铁磁谐振的间接危害：当电压互感器一次熔断器熔断后将造成部分继电保护和自动装置的误动作，从而扩大了事故。
五、电压互感器铁磁谐振时应如何进行处理1、当只带电压互感器空充母线产生电压互感器基波谐振时，应立即投入一个备用设备（如电容器、电抗器等），改变电网参数，消除谐振。
2、当发生单相接地产生电压互感器分频谐振时应立即投入一个单相负荷。
由于分频谐振具有零序性质，故此时投三相对称负荷不起作用。
3、谐振造成电压互感器一次熔断器熔断，谐振可自行消除。
但可能带来继电保护和自动装置的误动作，此时应迅速处理误动作的后果，如检查备自投的动作情况，如未动作立即手投，然后迅速更换一次熔断器，恢复电压互感器的正常运行。
电磁式电压互感器的谐振及主要消谐措施

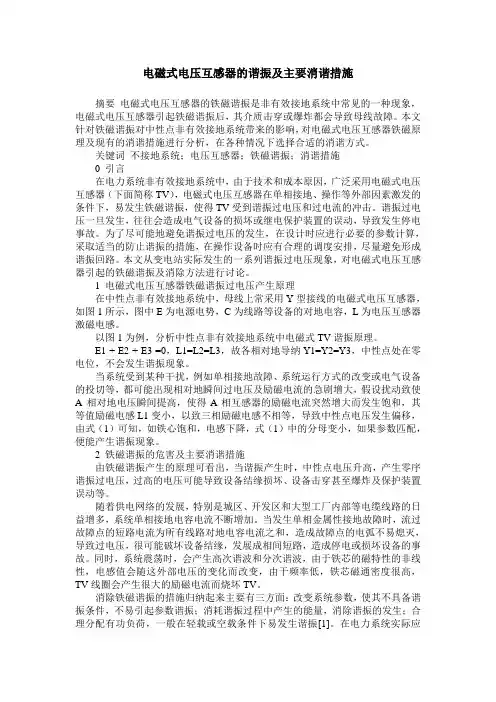

电磁式电压互感器的谐振及主要消谐措施摘要电磁式电压互感器的铁磁谐振是非有效接地系统中常见的一种现象，电磁式电压互感器引起铁磁谐振后，其介质击穿或爆炸都会导致母线故障。
本文针对铁磁谐振对中性点非有效接地系统带来的影响，对电磁式电压互感器铁磁原理及现有的消谐措施进行分析，在各种情况下选择合适的消谐方式。
关键词不接地系统；电压互感器；铁磁谐振；消谐措施0 引言在电力系统非有效接地系统中，由于技术和成本原因，广泛采用电磁式电压互感器（下面简称TV），电磁式电压互感器在单相接地、操作等外部因素激发的条件下，易发生铁磁谐振，使得TV受到谐振过电压和过电流的冲击。
谐振过电压一旦发生，往往会造成电气设备的损坏或继电保护装置的误动，导致发生停电事故。
为了尽可能地避免谐振过电压的发生，在设计时应进行必要的参数计算，采取适当的防止谐振的措施，在操作设备时应有合理的调度安排，尽量避免形成谐振回路。
本文从变电站实际发生的一系列谐振过电压现象，对电磁式电压互感器引起的铁磁谐振及消除方法进行讨论。
1 电磁式电压互感器铁磁谐振过电压产生原理在中性点非有效接地系统中，母线上常采用Y型接线的电磁式电压互感器，如图1所示，图中E为电源电势，C为线路等设备的对地电容，L为电压互感器激磁电感。
以图1为例，分析中性点非有效接地系统中电磁式TV谐振原理。
E1 + E2 + E3 =0，L1=L2=L3，故各相对地导纳Y1=Y2=Y3，中性点处在零电位，不会发生谐振现象。
当系统受到某种干扰，例如单相接地故障、系统运行方式的改变或电气设备的投切等，都可能出现相对地瞬间过电压及励磁电流的急剧增大，假设扰动致使A 相对地电压瞬间提高，使得A相互感器的励磁电流突然增大而发生饱和，其等值励磁电感L1变小，以致三相励磁电感不相等，导致中性点电压发生偏移，由式（1）可知，如铁心饱和，电感下降，式（1）中的分母变小，如果参数匹配，便能产生谐振现象。
2 铁磁谐振的危害及主要消谐措施由铁磁谐振产生的原理可看出，当谐振产生时，中性点电压升高，产生零序谐振过电压，过高的电压可能导致设备结缘损坏、设备击穿甚至爆炸及保护装置误动等。
电力系统谐振原因及处理措施分析培训课件
一、概述铁磁谐振是由铁心电感元件，如发电机、变压器、电压互感器、电抗器、消弧线圈等和和系统的电容元件，如输电线路、电容补偿器等形成共谐条件，激发持续的铁磁谐振，使系统产生谐振过电压。
电力系统的铁磁谐振可分二大类：一类是在66kV及以下中性点绝缘的电网中，由于对地容抗与电磁式电压互感器励磁感抗的不利组合，在系统电压大扰动(如遭雷击、单相接地故障消失过程以及开关操作等)作用下而激发产生的铁磁谐振现象；另一类是发生在220kV(或110kV)变电站空载母线上，当用220kV、110kV带断口均压电容的主开关或母联开关对带电磁式电压互感器的空母线充电过程中，或切除(含保护整组传动联跳)带有电磁式电压互感器的空母线时，操作暂态过程使连接在空母线上的电磁式电压互感器组中的一相、两相或三相激发产生的铁磁谐振现象，即串联谐振，简单地讲就是由高压断路器电容与母线电压互感器的电感耦合产生谐振由于谐振波仅局限于变电站空载母线范围内，也称其为变电站空母线谐振。
二、铁磁谐振的现象1、铁磁谐振的形式及象征1)基波谐振：一相对地电压降低，另两相对地电压升高超过线电压;或两相电压降低、一相电压升高超过线电压、有接地信号发出2)分次谐波：三相对地电压同时升高、低频变动3)高次谐波：三相对地电压同时升高超过线电压2、串联谐振的现象：线电压升高、表计摆动，电压互感器开口三角形电压超过100V三、铁磁谐振产生的原因及其分析：1、铁磁谐振产生的原因：1)、有线路接地、断线、断路器非同期合闸等引起的系统冲击2)、切、合空母线或系统扰动激发谐振3)、系统在某种特殊运行方式下，参数匹配，达到了谐振条件2、串联谐振产生的原因：进行刀闸操作时，断路器隔离开关与母线相连，引发断路器端口电容与母线上互感器耦合满足谐振条件3、电力系统铁磁谐振产生的原因分析电力系统是一个复杂的电力网络，在这个复杂的电力网络中，存在着很多电感及电容元件，尤其在不接地系统中，常常出现铁磁谐振现象，给设备的安全运行带来隐患，下面先从简单的铁磁谐振电路中对铁磁谐振原因进行分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压互感器谐振产生的原因
电压互感器铁磁揩振常发生在中性点不接地的系统中，通常产 生的条件有两种：第一种是电源对只带电压互感器的空母线突然 合闸；第二种是系统发生单相接地。在这两种情况下，电压互感 器都会出现很大的激磁涌流，使电压互感器一次电流增大十几倍 ，导致铁芯饱和，电感减小，从而诱发电压互感器过电压产生铁 磁揩振。
4、发生谐振尚未造成一次熔断器熔断时，应立即停用有关失 压容易误动的继电保护和自动装置。母线有备用电源时，应切换 到备用电源，以改变系统参数消除谐振；如果用备用电源后谐振 仍不消除，应拉开备用电源开关，将母线停电或等电压互感器一 次熔断器熔断后谐振便会消除。 5、由于谐振时电压互感器一次线圈电流很大，应禁止用拉开 电压互感器高压侧隔离开关或直接取下高压侧熔断器的方法来消 除谐振。
电压互感器铁磁谐振的危害
（1）电压互感器铁磁谐振的直接危害：
1、由于谐振时，此时感性电抗等于容性电抗，电抗等于零，回路 中只有电阻，所以电压互感器一次线圈通过相当大的电流在一次 熔断器尚未熔断时可能使电压互感器烧坏； 2、造成电压互感器一次熔断器熔断。
（2）电压互感器发生铁磁谐振的间接危害：
当电压互感器一次熔断器熔断后将造成部分继电保护和自动装置 的误动作，从而扩大了事故。
电压互感器铁磁谐振时应如何 进行处理
1、当只带电压互感器空充母线产生电压互感器基波谐振时应立即 投入一个备用设备（如电容器、电抗器等），改变电网参数，消除谐 振。 2、当发生单相接地产生电压互感器分频谐振时应立即投入一个单 相 负荷。由于分频谐振具有零序性质，故此时投三相对称负荷不起作 用。（因为变电站没有单相负荷，此项措施不考虑），可以采用断开 接地线路来处理。 3、谐振造成电压互感器一次熔断器熔断，谐振可自行消除。但可 能带来继电保护和自动装置的误动作，此时应迅速处理误动作的后果 ，如检查备自投的动作情况，如未动作立即手投，然后迅速更换一次 熔断器，恢复电压互感器的正常运行。
电压互感器铁磁谐振的分类
电压互感器铁磁谐振有三类： 第一种是基波谐振（工频谐振）； 第二种是分频谐振； 第三种是高频谐振。 通常经常发生的铁磁谐振是基波谐振和分频谐振。；当系统发生单相接地时易产生分频谐振。
电压互感器铁磁谐振的特征
电压互感器发生基波谐振的现象是：两相对地电压 升高（升高倍数是相电压的2-3倍），一相降低，或 是两相对地电压降低，一相升高。 电压互感器发生分频谐振的现象是：三相电压同时 或依次轮流升高（升高倍数是相电压的4-5倍）， ， 电压表指针在同范围内低频（每秒一次左右）摆动。 电压互感器发生谐振时其线电压指示不变。
