Tuxedo简易培训
TUXEDO知识培训
WS方式分析
还需要理解的是WSH和server进程之间的关系。真正处理client请求的是server进程，所有的业务 处理，以及和数据库相关的操作都是在server进程中完成的，这也是我们TUXEDO应用开发主要做 的部分。WSH可以看成是WSC在本地的一个代理。WSH收到WSC的请求数据,放在缓冲区，然后发给 server进程来处理，因为在同一台机器上，一般采用本地进程间通信的机制，效率比较高。 Server处理完后将结果返回给WSH，WSH再将结果返回给WSC，这个过程中WSH和WSC是保持着TCP连 接的，而server进程并不直接和WSC打交道。WSH和server之间是多对多的关系，每个WSH可以把请 求发给多个server，每个server也可以接受多个WSH发来的请求。 以上的过程也可以参考下图： ⑤ client 1# ② ① ④ ③ IP:Port
TUXEDO基础
产品研发部 日期：2011-05
目录 目录
Tuxedo简介 Tuxedo客户端 Tuxedo命令 Tuxedo开发实例 Tuxedo性能优化原则
什么是TUXEDO？
Tuxedo系统是BEA公司的交易中间件产品，由于出现的比较早，并且在各 个方面都具有出色的表现，因此长期以来，它在分布式系统的联机事务处理（OLTP） 领域始终处于领先地位。 为什么现在很少人知道 Tuxedo ，风光不再呢？因为现在大型企业已经完 成核心系统的建设，Tuxedo 在幕后默默无闻地支撑着大型企业的核心业务运行。 20年来，Tuxedo在全球数千家企业的核心业务系统中得到了广泛运用。国 外著名的客户有美国联邦速递公司（FedEx），美国西北航空公司（nwa），VISA国 际组织、大英电信、日本DoCoMo等，国内著名的客户有中国邮政、中国建行、中国 银联、中国电信、中国移动等电信运营商。
Tuxedo简易培训教程
Tuxedo简易培训教程一、教学内容1. Tuxedo的基本界面与操作；2. 创建、打开、保存和关闭文本文件；3. 字体设置、文本颜色和背景；4. 文本编辑功能，如复制、粘贴、删除和撤销；5. 查找和替换功能；6. 代码高亮和语法提示；7. 插件的使用和安装。
二、教学目标1. 学生能够熟练地使用Tuxedo进行基本的文本编辑；2. 学生能够设置文本的字体、颜色和背景；3. 学生能够掌握查找和替换功能，提高文本编辑效率。
三、教学难点与重点重点：Tuxedo的基本操作、文本编辑功能和插件的使用。
难点：代码高亮和语法提示的设置，以及插件的安装和使用。
四、教具与学具准备教具：电脑、投影仪、教学PPT；学具：每人一台电脑，安装好Tuxedo文本编辑器。
五、教学过程1. 引入：介绍Tuxedo文本编辑器的基本信息和特点，激发学生的学习兴趣。
2. 基本操作：讲解如何创建、打开、保存和关闭文本文件，以及Tuxedo的基本界面布局。
3. 字体设置：演示如何设置文本字体、大小、颜色和背景，让学生跟随操作。
4. 文本编辑：讲解复制、粘贴、删除和撤销等文本编辑功能，并进行实际操作演示。
5. 查找和替换：介绍查找和替换功能的使用方法，进行实际操作演示。
6. 代码高亮和语法提示：讲解如何设置代码高亮和语法提示，并进行实际操作演示。
7. 插件使用：介绍插件的概念，讲解如何安装和使用插件，并进行实际操作演示。
8. 课堂练习：布置练习题目，让学生实际操作，巩固所学知识。
六、板书设计1. Tuxedo基本操作流程图；2. 字体设置步骤；3. 查找和替换方法；4. 代码高亮和语法提示设置；5. 插件安装和使用方法。
七、作业设计1. 练习题：使用Tuxedo编辑一个简单的文本文件，设置字体、颜色和背景，并保存；2. 实践题：查找并替换文本中的某个词语，提高文本编辑效率；3. 拓展题：安装一个Tuxedo插件，并尝试使用。
八、课后反思及拓展延伸2. 拓展延伸：介绍更多类似的文本编辑器，让学生了解并尝试使用其他编辑工具。
TUXEDO中间件基础培训教程
TUXEDO中间件基础培训教程TUXEDO是一种常用的中间件，用于构建分布式系统和业务应用。
它提供了灵活的架构和强大的功能，能够处理高并发的请求和可靠的消息通信。
本篇文章将介绍TUXEDO的基础知识和用法，帮助读者了解和使用TUXEDO中间件。
一、TUXEDO中间件概述1. 应用服务器（Application Server）：负责处理客户端请求，调用相应的服务和资源。
2. 事务管理器（Transaction Manager）：负责管理分布式事务，保证事务的一致性和可靠性。
3. 路由器（Router）：负责根据客户端请求的目标，将请求路由到相应的应用服务器。
4. 消息队列（Message Queue）：用于在不同的应用服务器之间传递消息。
二、TUXEDO开发环境2.配置TUXEDO环境：设置TUXDIR环境变量和相关配置文件，以便使用TUXEDO命令和功能。
3.开发工具：TUXEDO提供了命令行工具和图形化界面工具，可以根据具体需求选择适合的工具进行开发。
三、TUXEDO应用开发1. 定义服务（Service）：服务是TUXEDO中间件的核心概念，它表示一个可供调用的逻辑单元。
可以使用工具或配置文件定义服务，并设置相应的参数和属性。
2. 编写客户端代码：客户端代码负责与TUXEDO中间件进行交互，发送请求和接收响应。
可以使用C、C++、Java等编程语言进行开发，使用TUXEDO提供的API进行调用。
3. 编写服务代码：服务代码负责响应客户端请求，并进行相应的数据处理和业务逻辑。
可以使用C、C++、Java等编程语言进行开发，使用TUXEDO提供的API进行编程。
4.配置资源：资源是TUXEDO应用的关键组成部分，包括数据库连接、文件系统等。
可以使用配置文件或工具对资源进行定义和配置。
5.部署应用程序：将开发完成的应用程序部署到TUXEDO环境中，并进行测试和验证。
四、TUXEDO事务处理1.本地事务：在单个应用服务器内执行的事务，可以通过TUXEDO事务管理器进行管理。
TUXEDO技术培训
TUXEDO技术培训
TUXEDO系统的应用基础、通信缓冲区以及通信方式（三）
n WSL工作原理及其配置
n WSL (workstation Listener)是tuxedo提供的工作站监听服务器，应用程序启 动时它开始监听服务器上的某个端口，并根据配置自动启动若干个WSN（ workstation Handler),形成”WSL pool“,WSN类似于客户端在服务器的代理 ，并且WSL会根据配置动态调整WSN的进程数量
改进 n TUXEO10.0 增加了TSAM（Tuxedo system and application monitor)应
用监控管理平台。为TUXEDO提供全方位的性能监控和管理服务，根据 时间规则产生告警，并协助进行性能调优。
TUXEDO技术培训
TUXEDO产品介绍以及各版本概述（五）
n TUXEDO系统的关键特点
n 具有三大独特功能：事务监视器、中间件角色、应用服务 器平台角色 1、协调分布式事务，使用XA和两阶段管理协调数据库事务
2、相对独立的结构为用户提供应用开发的简单性和实现自身的价值 3、封装逻辑层的处理，作为应用的统一部署
TUXEDO技术培训
TUXEDO产品介绍以及各版本概述（二）
n 1983年诞生于美国贝尔实验室，最初被命名为 UNITS(Unix Transaction system)，之后被开发为 C/S接口的系统架构TUX（Transaction for UNIX) ，最后被命令为“TUX has been Extended for Distirbuted Operation”
tuxedo培训教程

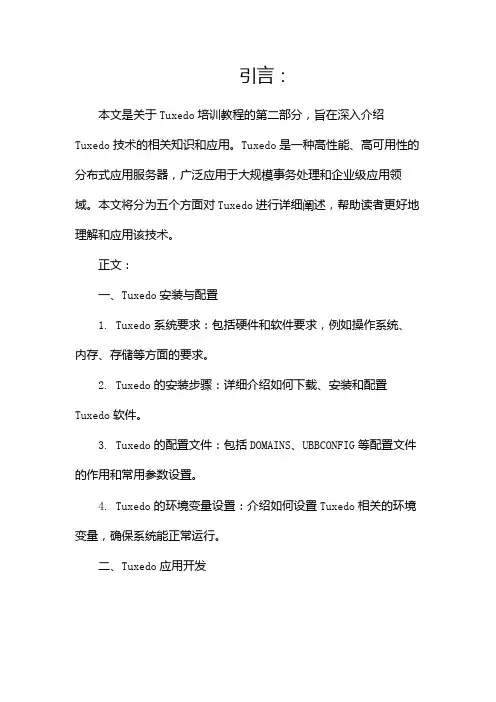

引言：本文是关于Tuxedo培训教程的第二部分，旨在深入介绍Tuxedo技术的相关知识和应用。
Tuxedo是一种高性能、高可用性的分布式应用服务器，广泛应用于大规模事务处理和企业级应用领域。
本文将分为五个方面对Tuxedo进行详细阐述，帮助读者更好地理解和应用该技术。
正文：一、Tuxedo安装与配置1. Tuxedo系统要求：包括硬件和软件要求，例如操作系统、内存、存储等方面的要求。
2. Tuxedo的安装步骤：详细介绍如何下载、安装和配置Tuxedo软件。
3. Tuxedo的配置文件：包括DOMAINS、UBBCONFIG等配置文件的作用和常用参数设置。
4. Tuxedo的环境变量设置：介绍如何设置Tuxedo相关的环境变量，确保系统能正常运行。
二、Tuxedo应用开发1. Tuxedo编程模型：介绍Tuxedo的编程模型，包括服务（Service）、服务器（Server）和客户端（Client）的概念和作用。
2. Tuxedo事务管理：详细解释Tuxedo事务的概念和使用方法，包括事务的起始、提交和回滚操作。
3. Tuxedo服务开发：介绍如何编写和发布Tuxedo服务，包括服务的注册、发布和请求处理过程。
4. Tuxedo客户端开发：讲解如何编写Tuxedo客户端程序，包括连接Tuxedo服务、发送请求和接收响应等步骤。
5. Tuxedo编程示例：通过实际的编程示例演示Tuxedo应用开发的流程和技巧，帮助读者更好地理解和应用。
三、Tuxedo监控与调优1. Tuxedo监控工具：介绍Tuxedo自带的监控工具，如tmadmin和tmj，用于监控和管理Tuxedo域。
2. Tuxedo性能调优：给出一些Tuxedo性能调优的建议和方法，包括资源配置、线程池设置等方面。
3. Tuxedo故障排查：介绍常见的Tuxedo故障和排查方法，如错误日志分析、日志级别配置等。
4. Tuxedo性能分析：介绍常用的性能分析工具和方法，用于定位和解决Tuxedo应用的性能瓶颈问题。
Tuxedo培训
Native Client
Bulletin Board
BBL
LMID2
Server2
NT Workstation
Workstation Client
Workstation Client
BRIDGE
BBL
LMID1
DBBL
Tuxedo的每个域独立完成域内的操作，域间操作由域网关完成。
UNIX Workstation
Workstation Client
Workstation Client
DOMAIN1
WSH WSL BRIDGE
Native Client
Bulletin Board
BBL
LMID2
Server2
DOMAIN2
实用文档
中间件概述
➢二层结构与三层结构
用户界面和业务逻辑
数据逻辑
客户端
客户端 客户端
数据库
表示层（用户界面）
客户端 客户端 客户端
中间层（业务逻辑）
应用服务器
数据层（数据逻辑）
数据库
实用文档
中间件概述
➢ 中间件的定义
中间件是一种独立的系统软件或服务程序，分布式应用软件借助这种软件在不 同的技术之间共享资源，中间件位于客户机服务器的操作系统之上，管理计算 资源和网络通讯。 实现应用之间的互连和互操作 不同的应用对中间件有不同的要求 中间件是在中间 ✓ 处于应用软件和系统软件之间的一类软件，而非一种软件 ✓ 或独立于硬件或数据库厂商（处于其产品的中间，实现其互连）的一类软件 ✓ 或者是客户方与服务方之间的连接件 ✓ 或者是需要进行二次开发的中间产品 中间件=平台＋通信 ✓ 人们在使用中间件时，往往是一组中间件集成在一起，构成一个平台(包括
TUXEDO中间件基础培训教程
TUXEDO中间件基础培训教程TUXEDO中间件是一种分布式事务处理的中间件，主要用于构建大型高可用性、高性能的企业级应用系统。
提供了事务管理、消息传递和分布式资源管理等功能，可以让企业系统更快速、更可靠地处理海量业务数据和请求。
为了能更好地掌握TUXEDO中间件，需要进行基础培训，本文将对TUXEDO中间件基础培训教程进行讲解，帮助大家更快速地了解TUXEDO的组成、实现和使用。
TUXEDO中间件的组成TUXEDO中间件的组成由多个模块构成，主要包括：应用程序接口、事务处理、服务管理、安全性控制、消息传递等功能模块。
1. 应用程序接口：TUXEDO中间件提供了多种编程接口，包括C/C++、Java、COBOL、FORTRAN等语言，可以根据项目需要选择语言。
2. 事务处理：TUXEDO中间件提供了事务处理功能，支持分布式事务，可以通过TUXEDO的一系列手段进行事务控制。
3. 服务管理：TUXEDO中间件提供了服务管理功能，包括服务注册、服务发现和负载均衡等，可以对服务进行管理。
4. 安全性控制：TUXEDO中间件提供了安全性控制功能，包括身份认证、授权、数据传输加密等，可以保障数据的安全性。
5. 消息传递：TUXEDO中间件提供了消息传递功能，可以在应用程序之间进行异步通信，支持消息队列模式和发布/订阅模式。
TUXEDO中间件的实现TUXEDO中间件的实现和其他中间件类似，需要进行部署、配置和管理等步骤。
1. 部署：TUXEDO中间件的部署需要先安装TUXEDO，然后配置环境变量和文件路径，需要注意的是TUXEDO的环境变量和文件路径的设置不同于其他软件，需要参照TUXEDO的文档进行设置。
2. 配置：TUXEDO中间件的配置需要配置应用程序、服务、事务和消息传递等参数，需要结合实际业务需求进行配置，可以使用TUXEDO自带的命令行工具或GUI工具进行配置。
3. 管理：TUXEDO中间件的管理需要进行日志监控、性能优化、错误排查等操作，可以使用TUXEDO自带的工具进行管理，也可以通过第三方工具进行管理。
Tuxedo培训教材(方正奥德)
Tuxedo核心组件
Tuxedo应用领域
Tuxedo广泛应用于金融、电信、交通 、能源等行业的关键业务系统中，提 供高效、稳定的分布式事务处理支持 。
Tuxedo包括客户端、服务器、交易中 间件和事务管理器等核心组件，支持 多种编程语言和开发环境。
Tuxedo发展历程
起源与早期发展
Tuxedo起源于AT&T的贝尔实验 室，早期专注于提供分布式事务
处理服务。
标准化与开放
Tuxedo逐渐采用国际标准和开放 技术，支持多种硬件平台、操作系 统和编程语言。
融合与创新
随着云计算、大数据等技术的发展 ，Tuxedo不断融合新技术，提供更 加智能、高效的分布式事务处理服 务。
数据迁移方案
探讨在版本升级过程中可能涉及的数据迁移问题，提供可行的解 决方案和建议。
兼容性考虑
分析新版本与旧版本之间的兼容性差异，给出相应的处理建议， 以确保升级过程的顺利进行。
05
Tuxedo在金融行业应用实践
Chapter
金融行业需求分析
金融交易涉及资金流动，必须确 保数据的完整性和一致性。
安装与配置步骤
安装前准备
确保系统满足Tuxedo安装要求，准备好安装文件和许可证。
安装过程
按照安装向导提示，完成Tuxedo软件的安装，包括服务器、客户端 等组件的安装。
配置步骤
根据实际需求，配置Tuxedo服务器的参数，如事务超时时间、日志 路径等。同时，配置客户端连接参数，如服务器地址、端口号等。
金融系统涉及用户敏感信息，需 具备强大的安全防护能力。
高并发处理能力 数据一致性保障 系统稳定性要求 安全性保障
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2012-7-17
© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
介绍
名字的由来 Transaction for UNIXhas been Extended for Distributed Operation，即被分布式操作扩展之后的 UNIX事务系统 。
历史 1984年在当时属于AT&T的贝尔实验室开发完成的； Novell -> Bea -> Oracle
-1-
© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
术语
BB：公告板（Bulletin Board） TUXEDO应用启动时由BBL进程创建的共享内存块，包含了TUXEDO用来进行管理所需要的全部信息
-2-
© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
特点
强大的C/S通信功能 同步调用(tpcall)、异步调用(tpacall)、 交互(conversation)、转发调用(tpforward)、 发布&订阅(Unsolicited Notification)
-6© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
WS建立连接流程
-7-
© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
WS图例
© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
- 14 -
© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
SA和SC服务启动时序
sd Tuxedo服务启动
Tuxedo SA 服务 中心服务器 AdminServ er (from 组件) 获取交易优先级信息TM001() 返回交易优先级信息() 长连接服务器 DefaultSocketServ er (from 组件)
服务启停
• 环境变量生效 $> . /tuxedo/lttsapp/tux.env • 启动服务 $> tmboot -y
• 停止服务 $> tmshutdown -y
- 19 -
© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
tmadmin监控
V6 Tuxedo应用
© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
服务介绍
• SA服务 Server Adapter：适配服务，根据交易优先级转发 请求道不同SC服务。
• SC服务 与应用服务器建立长连接 接收SA转发过来的请求，发送至后台进行处理。
iRule方案
Tuxedo服务器配置不同的WSH端口范围，BIGIP通过iRule识别WSH端口 来正确分发WSH链接。
这样BIGIP仅需在WSL链接上使用Least Connection(Node)算法， 可以将WSL链接分发到总链接数最少的服务器上，从而使服务器 压力尽可能平均。
© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
源地址会话保持方案
源地址会话保持方案
BIGIP在做负载均衡时根据一ip地址的所有访问请求在一定时间内（WSL超时、WSH超时）都 会分发到同一台机器上。 若超过BIGIP设置的超时值，则认为是新的会话然后进行负载均衡。
© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
强大的分布式协调能力 作为一个TP Monitor，Tuxedo使用全局事务跟踪 参与者，使用两阶段提交来协调完成事务
-3-
© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
特点
完善的负载均衡机制 Tuxedo支持主机级和系统级的负载均衡，使得更多的 请求被发送到计算能力较强的计算机上，默认会自动 的负载均衡，也可以通过配置负载因子来干预调度。
ATMI：（Application-to-Transaction Monitor Interface） 面向事务的应用程序编程接口
Server:是一个进程，守候一个消息队列
Service:是一个单一的函数。一个server可以包含多个services. DDR：（Data Dependant Routing）数据依赖路由 PRIO：（Priority）TUXEDO服务优先级机制 ACLs：（Access Control Lists）访问控制列表。TUXEDO的安全控制机制一种。 CLOPT：（Command Line Option）命令行参数。这是TUXEDO配置文件Server Section一个参数，在服务进 程启动时，用来向服务进程传递参数。 MSSQ：（Multiple Server Single Queue） TUXEDO多服务单队列机制。多个server共享一个消息队列。
- 20 -
© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
谢 谢!
© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
- 17 -
© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
serverconf.xml配置
• SA服务配置 默认中心服务器地址 连接超时配置
• SC服务配置 默认中心服务器地址 默认应用服务器地址 连接超时配置
© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
WS（workstation）通信方式
WSC: WorkStation Client WSL: WorkStation Listener WSH: WorkStation Handler ubb中关于WSL的配置参数： WSL SRVGRP=Group1 SRVID=200 CLOPT="-A -t -- -n //ip:4050 -m 2 -M 10 -x 10" -m：最小WSH数量 -M：最大WSH数量 -x ：每个WSH队列大小 最大请求数=M*x
数据依赖路由 数据依赖路由根据请求缓冲区中指定字段的取值范围， 来把请求映射到某服务器组上的负载均衡算法。 请求优先权
-4© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
中间件
平台 + 通信
-5-
© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
• 运行时监控 tmadmin psc Prints information for application and administrative services psr Prints information for application and administrative servers pclt Prints information for the specified set of client processes.
负载均衡
硬件负载均衡器(F5 Big IP)
© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
负载均衡问题
两个问题 WSH连接是由WSL分配的，如何保证同一客户端WSL链接和WSH连接 分配到同一台机器？ WSL分配WSH地址时，是采用真实地址返回，但是客户端是通过虚拟IP 访问的，会导致WSH链接不上？
修改WSL配置，返回WSH地址改为BIGIP地址。 WSL CLOPT="-A -- -n//192.168.186.6:5678 -H//virtual_ip:port -p 10000 P11000" -H会告诉client用什么地址去建立WSH链接的。
© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
Tuxedo SC服务
定时获取交易优先级信息() 获取服务器列表信息TM002() 返回服务器列表信息()
申请建立连接TA001() 返回连接建立结果()
定时获取服务器列表信息()
(from 组件)
(from 组件)
© 2011 Shenzhen Sunline Tech Co.,Ltd. All Rights Reserved.
ubbconfig配置
• 配置文件 *RESOURCES 修改IPCKEY *MACHINES 修改机器名、APPDIR、TUXDIR等 *GROUPS *SERVERS 修改WSL监听地址 *SERVICES 修改服务超时时间
• 配置文件编译 tmloadcf -y ubbltts
交易请求时序
sd Tuxedo交易处理
Tuxedo SA服务
Tuxedo SC服务 长连接服务器 DefaultSocketServ er 根据交易码优先级分发请求() 请求() (from 组件)
业务逻辑处理() 响应()
