电压测量与电压表
电压测量方法
电压测量方法电压是电路中的重要参数，对于电子工程师来说，准确测量电压是工作中的基本要求。
在电子设备的设计、维护和故障排除过程中，电压测量是必不可少的一项工作。
本文将介绍几种常见的电压测量方法，帮助读者掌握正确的测量技巧。
直流电压测量方法。
直流电压是电路中恒定不变的电压。
在直流电压测量时，我们通常使用数字万用表来进行测量。
首先，将万用表的测量档位调至直流电压档位，然后将红表笔连接到被测电路的正极，黑表笔连接到负极，读取万用表上的电压数值即可得到被测电路的直流电压值。
交流电压测量方法。
交流电压是电路中周期性变化的电压。
在交流电压测量时，同样可以使用数字万用表来进行测量。
将万用表的测量档位调至交流电压档位，然后连接红黑表笔到被测电路的正负极，读取万用表上的电压数值即可得到被测电路的交流电压值。
示波器测量方法。
示波器是一种专业的电子测量仪器，能够直观地显示电压随时间的变化情况。
在电子实验室或工程现场，示波器被广泛应用于电压测量。
使用示波器进行电压测量时，首先将示波器的探头连接到被测电路的正负极，然后调整示波器的触发方式和时间基准，即可在示波器屏幕上观察到电压的波形图，并据此得到电压的各项参数。
电压表测量方法。
电压表是一种专门用于测量电压的仪器，与数字万用表不同，电压表通常具有更高的测量精度和更丰富的功能。
在需要高精度电压测量时，可以选择使用电压表进行测量。
使用电压表进行测量时，只需将电压表的正负极连接到被测电路的正负极，即可得到准确的电压数值。
总结。
在电子工程领域，电压测量是一项基础而又重要的工作。
掌握准确的电压测量方法，不仅可以保证电路工作的正常运行，还能够提高工作效率，减少故障排除的时间。
通过本文介绍的几种电压测量方法，相信读者已经对电压测量有了更深入的了解，希望能够在实际工作中加以运用，取得更好的效果。
电压测量方法
电压测量方法电压是电路中的重要参数，电压的测量对于电子工程师来说是一项基本的技能。
本文将介绍电压测量的方法，包括直流电压和交流电压的测量方法，希望能够帮助读者更好地理解电压测量的原理和技术。
首先，我们来看直流电压的测量方法。
在直流电路中，常用的电压测量仪器是电压表或万用表。
使用电压表测量直流电压时，需要将电压表的电压量程调整到比待测电压稍大的档位，然后将电压表的正负极分别连接到待测电压的正负极，读取电压表上的示数即可得到待测电压的数值。
如果使用万用表测量直流电压，同样需要将万用表的电压量程调整到合适的档位，然后将红表笔连接到待测电压的正极，黑表笔连接到待测电压的负极，读取示数即可得到待测电压的数值。
接下来，我们来介绍交流电压的测量方法。
在交流电路中，常用的电压测量仪器是示波器。
使用示波器测量交流电压时，需要将示波器的探头连接到待测电压的正负极，调整示波器的水平和垂直灵敏度，观察示波器屏幕上波形的振幅即可得到待测电压的数值。
另外，如果需要测量交流电压的有效值，可以使用交流电压表进行测量，方法和测量直流电压类似。
除了上述基本的电压测量方法外，还有一些特殊情况下的电压测量技术。
例如，对于高压电路的电压测量，需要使用特殊的高压测量仪器，如高压电压表或高压示波器；对于微小电压信号的测量，需要使用微电压表或微电压示波器。
此外，还有一些特殊形式的电压信号，如脉冲电压、峰峰值电压等，需要使用相应的测量仪器进行测量。
总之，电压测量是电子工程中的基本技能，掌握好电压测量方法对于工程师来说至关重要。
通过本文的介绍，希望读者能够对电压测量有一个更清晰的认识，从而能够更好地应用于实际工程中。
希望本文所介绍的电压测量方法能够对读者有所帮助，谢谢阅读！。

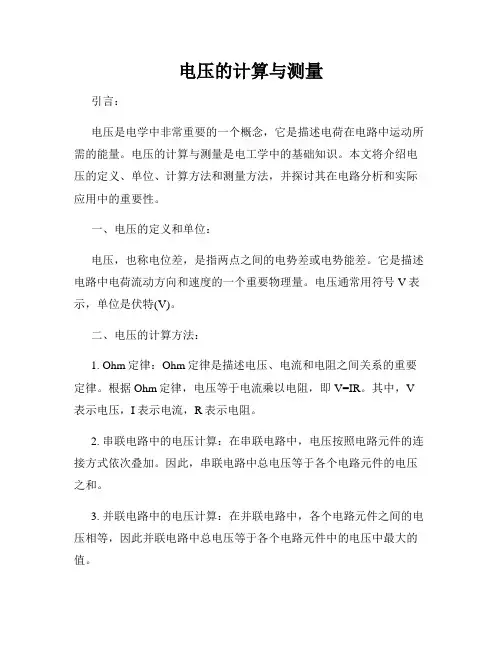

电压的计算与测量
电压的计算与测量引言：电压是电学中非常重要的一个概念，它是描述电荷在电路中运动所需的能量。
电压的计算与测量是电工学中的基础知识。
本文将介绍电压的定义、单位、计算方法和测量方法，并探讨其在电路分析和实际应用中的重要性。
一、电压的定义和单位：电压，也称电位差，是指两点之间的电势差或电势能差。
它是描述电路中电荷流动方向和速度的一个重要物理量。
电压通常用符号V表示，单位是伏特(V)。
二、电压的计算方法：1. Ohm定律：Ohm定律是描述电压、电流和电阻之间关系的重要定律。
根据Ohm定律，电压等于电流乘以电阻，即V=IR。
其中，V 表示电压，I表示电流，R表示电阻。
2. 串联电路中的电压计算：在串联电路中，电压按照电路元件的连接方式依次叠加。
因此，串联电路中总电压等于各个电路元件的电压之和。
3. 并联电路中的电压计算：在并联电路中，各个电路元件之间的电压相等，因此并联电路中总电压等于各个电路元件中的电压中最大的值。
三、电压的测量方法：1. 电压表测量：使用电压表（也称电压计）能够准确测量电路中的电压。
电压表通常包括两个测量端，一个接在被测电压的正极，另一个接在负极。
电压表通过测量线路上产生的电流来推算出电压值。
2. 示波器测量：示波器可以通过探头接触电路中的电压信号，并将其显示在示波器屏幕上。
示波器可以显示电压信号的幅值、频率和波形等信息，适用于测量复杂电路中的电压。
四、电压的重要性与应用：1. 电路分析：电压是电路分析中的重要参数，能够帮助电工工程师理解电子元件之间的关系。
通过计算和测量电压，可以确定电路中各个元件的工作状态和性能。
2. 电源供电：电压是电源供电的基础，它提供了驱动电路和设备所需的能量。
在电力系统中，对电压进行合理地控制和调节，可以保证电力的稳定供应。
3. 安全保障：电压的合适与否直接关系到电器设备的安全运行。
对于不同的电器设备，都有相应的额定电压要求，超过额定电压会对设备造成损害，低于额定电压会导致设备无法正常工作。
电压与电压表的使用
电压的方向
电压的方向由高电位指向 低电位。
电压的单位
伏特（V）
国际单位制中的电压单位，常用的还有千伏（kV）、毫伏（mV）。
换算关系
1kV=1000V，1V=1000mV。
电压的作用
01
02
03
04
维持电流
电压是维持电流持续流动的根 本原因。
驱动电子流动
电压使电子从高电位流向低电 位。
传输能量
电压在电路中传输电能，为各 种电子设备提供动力。
根据测量精度要求，选择合适精度的 电压表。高精度电压表能够提供更准 确的测量结果，但价格也相对较高。
正确连接电压表
确认电源关闭
在连接电压表之前，确保相关电 源已经关闭，以保障安全。
正确连接正负极
根据被测电压的正负极性，将电压 表的正极接至正极，负极接至负极。 错误的极性连接可能导致电压表损 坏或测量结果不准确。
多功能电压表
除了测量电压外，还具有其他 功能，如测量电流、电阻等。
03 电压表的使用方法
正确选择电压表
电压表的量程选择
根据被测电压的大小，选择合适的电 压表量程。确保电压表的量程大于被 测电压，避免测量误差或损坏电压表。
电压表的精度选择
电压表的输入阻抗
了解电压表的输入阻抗，以确保在测 量时不会对电路造成影响。高输入阻 抗的电压表能够减小测量时对电路的 干扰。
校准电压表时，应使用标准电 源或已知准确值的电阻箱进行 校准，以确保测量准确度。
校准过程中，应检查电压表的 量程选择是否正确，避免量程 过大或过小引起的误差。
电压表的故障排除
如果电压表出现指针不动、读数偏差、显示异常等问题，应及时进行故障排除。 检查电压表的电源是否正常，表笔接触是否良好，电路板是否有烧焦或损坏。
苏科版九年级上册物理：四、电压和电压表的使用
三、探究串联电路电压规律
【思考】串联电路中各用电器两端电压有什么关系呢？ 【活动】设计方案，实验探究。
电 压
序 号
灯 L1 两 灯 L2 两 端的电 端的电
压
压（U2／
（ U1 ／ V ） V）
灯L1 和灯 L2 串联 后 两端的总 电压（U／ V）
①
【结论】串联电路两端的总电压等于各部分电路两端的 电压之和。
四、电压和电压表的使用
实验器材准备： 三个电池盒+3节电池（组装好）、 一只小灯泡、 一个开关、 一只电压表、 所有导线
一、电压
【类比】观察图片，分析管道中水流形成的原因。
〖水压〗
〖电压〗
抽水机 阀门 水流 水轮机
电源是提供持续电压的装置。
抽水机 通路
水压
水流
一、电压
【作用】 电压是形成电流的原因，用 U 表示。
【思考】为什么电压表使用与电流表有一些不同呢？
【实质】电流表相当于导线。
电压表相当于断路。
二、电压测量
3、分析下列电压表异常情况的形成原因 ①指针反转：正、负接线柱接反 ②指针正向偏转过大： 量程偏小
③指针正向偏转过小： 量程偏大
做一做∙想一想
4、在如图所示的电路中，闭合开关S后(D )。
A．电压表被烧坏 B．电源被烧坏 C．小灯泡正常发光 D．电压表的示数为电源电压
5、如图所示，开关闭合，要使电压表测灯L2两端的
电压，正确的电路图是（ D）
6、如图所示，图中电压表Ｖ１测的是灯_Ｌ____１__两端的电 压表，Ｖ电测压的表 是Ｖ 灯２___Ｌ测___的_１__和_是___Ｌ灯_____２________Ｌ两____端２___的__两电端压的。电压，电压
电压以及电压表的知识总结
电压以及电压表的知识总结
电压以及电压表的知识总结如下：
一、电压的概念
电压是电势差的简称，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
电压的大小等于单位正电荷因受电场力作用从A点移动到B点所做的功，电压的方向规定为从高电位指向低电位的方向。
二、电压的单位
电压的国际单位制为伏特（V，简称伏），常用的单位还有毫伏（mV）、微伏（μV）、千伏（kV）等。
三、电压的分类
电压可分为高电压，低电压和安全电压。
以电气设备的对地的电压值为依据的，对地电压高于或等于1000V的为高压；对地电压小于1000V的为低压。
安全电压指人体较长时间接触而不致发生触电危险的电压。
按照国家标准《GB3805-83》安全电压规定了为防止触电事故而采用的由特定电源供电的电压系列，这个电压的上限值，即两导体间或任一导体与地之间的电压，在任何情况下，都不得超过交流（50~500Hz）有效值50V。
四、电压表的使用规则
1．校零：测量前一定要校零。
2．并联：电压表必须和被测的用电器并联。
3．“+”“-”接线柱的接法要正确（必须使电流从“+”接线
柱流进电压表、从“-”接线柱流出）。
4．量程：被测电压不要超过电压表的最大量程，在不超量程的情况下，尽量选择小量程，这样可以使读数更精确。
5．读数：读数时，要看清接线柱上标的量程，对应分度值读数。
请注意，由于电压的种类和特性多样，电压表的使用也需要根据具体情况进行选择和调整。
在实际应用中，需要遵循相关的安全规定和操作规程，以确保人员和设备的安全。
电压测量方法
电压测量方法电压是电路中的重要参数，它的准确测量对于电子设备的正常运行至关重要。
在电子工程领域，我们常常需要进行电压的测量，以确保电路的正常运行和性能的稳定。
本文将介绍几种常见的电压测量方法，以帮助大家更好地理解和应用电压测量技术。
1. 直流电压测量。
直流电压是指电压的极性和大小都保持不变的电压。
直流电压的测量通常使用数字万用表或模拟电压表。
在测量直流电压时，需要将测量仪表的电压测量档位设置到与待测电压相匹配的量程，并将红表笔连接到待测电压的正极，黑表笔连接到待测电压的负极，然后读取仪表上的电压数值即可。
2. 交流电压测量。
交流电压是指电压的极性和大小都不断变化的电压。
交流电压的测量通常使用交流电压表或示波器。
在测量交流电压时，需要将测量仪表的电压测量档位设置到交流电压档位，并将红表笔连接到待测电压的正极，黑表笔连接到待测电压的负极，然后读取仪表上的电压数值即可。
3. 峰值电压测量。
峰值电压是交流电压波形的最大幅值，通常用于描述交流电压的峰值大小。
测量峰值电压可以使用示波器或特定的峰值测量仪表。
在测量峰值电压时，需要将测量仪表设置到峰值电压测量档位，并将测量仪表的探头连接到待测电压的正负极，然后读取仪表上的峰值电压数值即可。
4. 均方根电压测量。
均方根电压是交流电压波形的有效值，它是交流电压波形在一个完整周期内的电能平均值的平方根。
测量均方根电压可以使用数字万用表或特定的均方根测量仪表。
在测量均方根电压时，需要将测量仪表的电压测量档位设置到交流电压档位，并将测量仪表的探头连接到待测电压的正负极，然后读取仪表上的均方根电压数值即可。
5. 峰-峰值电压测量。
峰-峰值电压是交流电压波形峰值与谷值之间的差值，它描述了交流电压波形的振幅范围。
测量峰-峰值电压可以使用示波器或特定的峰-峰值测量仪表。
在测量峰-峰值电压时，需要将测量仪表设置到峰-峰值电压测量档位，并将测量仪表的探头连接到待测电压的正负极，然后读取仪表上的峰-峰值电压数值即可。
交流电压测量方法介绍
交流电压测量方法介绍交流电压是指电路中电流方向和大小随时间变化而变化的电压。
在实际的电路中，交流电压的测量是一项非常重要的工作，它关系到电路的正常运行和电能的有效利用。
下面将介绍几种常用的交流电压测量方法。
1.电压表法：最直接常用的方法是使用电压表来测量交流电压。
电压表是一种专门用于测量电压的仪表，它能够测量电路中任何位置的电压。
在测量交流电压时，将电压表的正负极分别连接到电路的两个触点上，即可通过电压表的读数来获得交流电压的数值。
2.适配器法：适配器法是通过使用适配器装置来改变电源电压，从而实现对交流电压的测量。
适配器是一种具有变换功能的装置，可以将输入的交流电压转换为输出的直流电压。
在测量交流电压时，将适配器的输入端连接到待测的交流电源上，将输出端连接到直流电压表，并通过直流电压表的读数来获得交流电压的数值。
3.示波器法：示波器是一种用于观察和测量交流信号的仪器，它可以显示出电压信号随时间变化而产生的波形图。
在测量交流电压时，将示波器的探头连接到待测的交流电源上，将示波器的探头接地，然后在示波器屏幕上观察到交流电压的波形图，并通过波形图的形状和幅值来获得交流电压的信息。
4.平均值法：平均值法是一种通过对交流电压的平均值进行测量来获得交流电压的方法。
在测量交流电压时，先将交流电压与一个固定的频率相乘，然后对乘积值进行积分，并将其除以一个时间间隔得到交流电压的平均值。
通过平均值的算法来获得交流电压的数值。
总之，交流电压测量是电路中非常常见的工作，通过不同的方法可以实现对交流电压的准确测量。
不同的方法有各自的优缺点，我们可以根据实际的需求和测量场景来选择适合的测量方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RP
R1
R2
分流器
IX
+
R3 S
–
9
三、实际测量中应注意的问题
• 测量时，应将仪表串接入被测电路中； • 测量时，应注意使被测电流经正表笔(“+”端)流入
仪表，由负表笔(“-”端)流出； • 如果不知被测电流的正负极性应将万用表量程开
关打在最大量程，瞬间测量一下，观察表针偏转 方向，如果正偏，说明接法正确，反偏则应调换 表笔位置； • 应注意选用合适的量程进行测量，不知被测电流 范围时，可从最大量程量起，逐渐变小量程，直 至量程合适为止。
波整流后的波形（一般若无特指，均为全波整
流）：
U 1
T
u(t) dt
T0
U~
2 π Vp
0.637Vp
13
3.3.1 表征交流电压的基本参量
• 有效值
– 定义：交流电压u(t)在一个周期T内，通过某纯
电阻负载R所产生的热量，与一个直流电压V在 同一负载上产生的热量相等时，则该直流电压
V的数值就表示了交流电压u(t)的有效值。
IX IO
50 1
50
RFL
360 50 1
7.35
–
0～100mA：
k FL
IX IO
100 1
100
RFL
360 100 1
3.64
量程变换开关的接触电阻对分流器电阻值的影响很大，尤 其是对大电流量程，严重时会烧毁仪表，所以很少采用。
8
3.2.1 直流电流的测量
二、闭路式分流电路
A
IA
– 表达式：
V 1 T u2 (t)dt
T0
14
3.3.1 表征交流电压的基本参量
• 波峰因数和波形因数
– 波峰因数：峰值与有效值的比值，用Kp表示
Kp
Vp V
峰值 有效值
波形因数：有效值与平均值的比值，用KF 表示
KF
V V
有效值 平均值
15
3.3.2 交流电压的测量方法
• 交流/直流电压（AC-DC）转换原理
Vp~ 2
2)测量非正弦信号时：
α没有明确的物理意义，只说明:
非正弦波电压的峰值与读数值相 等的正弦波的峰值相等。
VpN Vp~ 2
VN V pN K pN VN VN K FN
19
【例1】用具有正弦有效值刻度的峰值电压表测量一
个
方波电压，电压表读数为10V，试求该方波电压的有
效
值为多少？
10
3.2.2 直流电压的测量
A +
IA
RP
R1 UX
S
–
R2 分压器
• 测量电压时，应将仪表并接于被侧电路的两端；
• 测量直流电压时，注意电压表正表笔(“+”端)接被 测电压的高电位，负表笔(“-”端)接低电位，不能 接反。
11
3.3 交流电压的测量
3.3.1 表征交流电压的基本参量
– 峰值、平均值、有效值、波峰因数和波形因数。
峰值检波器
分压器
直流放大器
二、峰值检波器
+
+
+ +
C
+
u(t)
R
C
u(t)
+ R
u(t) VP
−
–
（a）串联式
−
–
（b）并联式
二极管峰值检波电路
（a.串联式 b.并联式 c.波形） 17
µA
t3.3.3 峰值电压表 Nhomakorabea• 特点：
– 峰值检波器的输入阻抗高，可与被测电路相联 – 峰值检波器体积小，可做成探头与被测电路相联，因此通过交流
3.2.1 直流电流的测量
磁电式表头
6
RO IO
表头的满偏电流IO 表头内阻RO
7
3.2.1 直流电流的测量
一、开路式分流电路
A
IA RP
R1 R2 S R3
IX 分流器 +
例1：表头的灵敏度为1mA，内阻
为360Ω，若测0~50 mA，
0~100 mA的电流时，分流电阻
为多少？
0～50mA：
kFL
3.电压波形的多样化
电压信号波形是被测量信息的载体。 各种波形：纯正弦波、失真的正弦波，方波，三角波，梯形 波；随机噪声。
3
3.1.1 电压测量的基本要求
4.阻抗匹配 在多级系统中，输出级阻抗对下一输入级有影响。
直流测量中，输入阻抗与被测信号源等效内阻形 成分压，使测量结果偏小。
如：采用电压表与电流表测量电阻， 当测量小电阻时，应采用电压表并联方案； 当测量大电阻时，应采用电流表串联方案。 交流测量中，输入阻抗的不匹配引起信号反射。
电压测量与电压表
– 电压测量是电测量与非电测量的基础； – 基本的电压测量仪器是电压表 – 电子测量的三大仪器:
• 电压表 • 示波器 • 电子计数器
2
3.1 概述
3.1.1 电压测量的基本要求
1.频率范围广：0Hz（直流）～109Hz
低频：1MHz以下；高频（射频）：1MHz以上。
2.量程宽
微弱信号:心电医学信号、地震波等,纳伏级（10-9V）； 超高压信号：电力系统中，数百千伏。
– 模拟电压表的交流电压测量原理： 交流电压--〉直流电流（有效值、峰值和平均值） --〉驱动表头--〉指示。
交流电压--〉有效值、峰值和平均值的转换，称为 AC-DC转换。由不同的检波电路实现。
• 利用交流电压的热效应 • 数字化测量的方法
16
3.3.3 峰值电压表
一、组成框图 检波-放大式
被测输入
• 峰值
– 以零电平为参考的最大电压幅值（用Vp表示 ）。
注：以直流分量为参考的最大电压幅值则称为
振幅，（通常用Um表示）。
u(t)
Vp Um
U
0
12
t
T
3.3.1 表征交流电压的基本参量
• 平均值（均值） 1T – 数学上定义为：U T 0 u(t)dt 相当于交流电压u(t)的直流分量。
– 交流电压测量中，平均值通常指经过全波或半
信号的测试线很短，分布参数以及引入的干扰信号小 – 峰值电压表常用做超高频毫伏表，适于测量高频信号 – 峰值电压表的常见型号：DA-1型、DA-4型、HFJ-8型、HFJ-8A
型、DYC-5型等
18
3.3.3 峰值电压表
三、刻度特性 以正弦有效值刻度
设电压表读数为α， 1)测量正弦信号时： V~ （正弦波电压有效值）
【解】
VP 2 10 14.1V
查得方波电压的波峰因数KP =1，则被测方波电压
的有效值为：
Vx
VP KP
14.1V
20
3.3.4 均值电压表
一、组成框图 放大-检波式
被测电压 输入
阻抗变换器
可变量程衰减器
4
3.1.1 电压测量的基本要求
5.测量精度的要求差异很大 10-1至10-9。
6.测量速度的要求差异很大
静态测量：直流（慢变化信号）,几次/秒; 动态测量：高速瞬变信号,数亿次/秒（几百MHz） 精度与速度存在矛盾，应根据需要而定。
7.抗干扰性能
工业现场测试中，存在较大的干扰。
5
3.2 直流电流、直流电压的测量
