判断电压表测谁的电压的方法
如何判断电压表的测量对象优秀课件
一、从一道考题说起：
• 如图，已知电源电压为4.5V，R1=10Ω,闭合 开关后，电压表的示数为1.5V，求：电路 中的电流及R2的阻值各为多大。源自二、如何判断电压表的测量对象：
• 在较复杂的电路中，往往不易判断电压表 的测量对象。这里教你两招，不妨一试。
• 例：在图1所示电路中，当闭合开关S后， 电压表V测量的是（ ）
方法二：去源法
• 所谓去源就是“去掉”电源（用手挡 住电源）后，再看电压表能与哪部分 构成回路，那么电压表测量的就是这 一部分的电压。
• 所谓去源就是“去掉”电源（用手
方法二：去源法
挡住电源）后，再看电压表能与哪 部分构成回路，那么电压表测量的 就是这一部分的电压。
将图1中的电源去掉，原电路变为图3。电压
表只与L1组成闭合回路，故电压表测量的是L1 两端的电压。
动（开关、电流表均可视为导线） 后，观察电压表是与哪部分电路并 联，从而确定测量对象。
• 解题时在图中标出相应的字 母，如图2所示。电压表的左 端引线a点处在L1和电源的正 极之间，不能再向其他地方 滑动，电压表的右端引线b可 沿着导线滑过开关S，再滑到 c点。所以电压表并接在a、c 两点间，测量的是L1两端的 电压。
A、L1两端的电压 B、L2两端的电压 C、电源电压 D、无法确定
方法一：滑移法
• 滑移法就是把电压表两根引线，沿导 线向用电器两端或向电源两端滑动 （开关、电流表均可视为导线）后， 观察电压表是与哪部分电路并联，从 而确定测量对象。
方法一：滑移法
• 滑移法就是把电压表两根引线，沿 导线向用电器两端或向电源两端滑
案例十电压表测量哪部分电压
案例十：电压表测量哪部分电压撰写人：王烨【案例描述】： 在判断电压表测量哪部分电压时，学生常常会认为电压表的两个接线柱所夹的部分是哪个用电器，电压表所测量的就是这个或者这几个用电器的电压，而有时电源也夹杂在里面，电压表所测量的部分就会发生错误。
例如图1中，学生认为电压表测量的是灯L 1和电源的总电压，图2中电压表V 2测量的是R 1和电源的总电压。
为什么会出现这样的错误呢？【诊断分析】： 最初学习电压表的使用时，学生已经清楚了电压表测量谁的电压就应该和谁并联。
如图3：电压表并联在灯L 1两端，所以测量的是灯L 1的电压； 如图4：电压表并联在灯L 2两端，所以测量的是灯L 2的电压； 如图5：电压表并联在电源两端，所以测量的是电源的电压；为此，按照这样的思路，图1中，学生认为电压表测量的是灯L 1和电源 的总电压，图2中电压表V 2测量的是R 1和电源的总电压。
在电路中，电源是提供电压的装置，而电流经过用电器电压会降低，这样，在图1中电压表两端，电源是提供电压的，L 1两端电压是降低的，于是就说不清楚电压表的大小了。
【矫正措施】： 首先要明确，在电路中，电压表除非是直接并联在电源两端，此时测量的是电源电压，其他情况下，电压表测量的都是指用电器的电压。
大多数情况下，都要指明电压表测量的是哪个或哪几个用电器两端的电压。
只要发现电压表两端所测的部分包括用电器和电源，就需要从另外一个角度再去分析。
例如，在图1中，从电压表的两个接线柱之间，包括灯L 1和电源，换个角度来看，电压表的两个接线柱之间还包括灯，所以这时电压表实际上测量的是灯L 2的电压。
而在图2中，电压表V 1测量的是电源两端的电压；电压表V 2测量的是电阻R 2的电压；图1 图2 图3 图4 图5A B C D图7 【效果反馈】：1.在图6中，电压表的使用正确的是图62.图7中，电压表测量灯L 2的电压的是3.如图8所示开关闭合后，电压表测量的是： A.灯L 1两端的电压； B.灯L 2两端的电压； C.电源的电压； D.灯L 1和L 2的总电压4.如图9，电源电压是6V ，电压表的示数是2V ，则灯L 1两端的电压是A.2VB.4VC.6VD.8V5.按照实物图画电路图6.按照电路图连接实物图图8图9。
如何判断电压表的测定对象

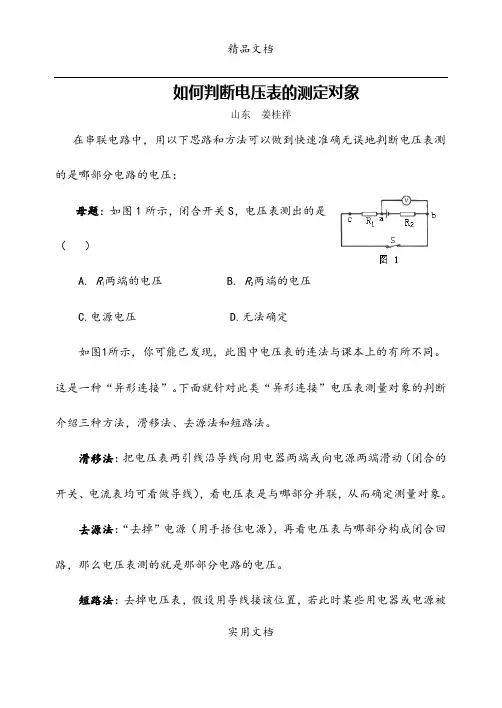

如何判断电压表的测定对象山东姜桂祥在串联电路中，用以下思路和方法可以做到快速准确无误地判断电压表测的是哪部分电路的电压：母题：如图1所示，闭合开关S，电压表测出的是（）A. R1两端的电压B. R2两端的电压C.电源电压D.无法确定如图1所示，你可能已发现，此图中电压表的连法与课本上的有所不同。
这是一种“异形连接”。
下面就针对此类“异形连接”电压表测量对象的判断介绍三种方法，滑移法、去源法和短路法。
滑移法：把电压表两引线沿导线向用电器两端或向电源两端滑动（闭合的开关、电流表均可看做导线），看电压表是与哪部分并联，从而确定测量对象。
去源法：“去掉”电源（用手捂住电源），再看电压表与哪部分构成闭合回路，那么电压表测的就是那部分电路的电压。
短路法：去掉电压表，假设用导线接该位置，若此时某些用电器或电源被实用文档短路，则这些用电器或电源即为该电压表测量的对象。
下面我们分别用这三种方法来分析上面的问题。
利用滑移法分析：为方便起见，在图中标出相应的字母，如图1所示。
电压表的左端引线a点处在R1和电源之间，不能再向其他地方滑动；电压表的右端引线b可沿导线滑过开关S，再滑到c点。
可见，电压表并接在a、c两点间，测的是R1两端的电压。
利用去源法分析：将电源去掉，原电路将变成图2的形式，很容易看出：电压表只与电阻R1组成闭合回路，它测的是R1两端的电压。
利用短路法分析：将电压表去掉，用导线接在电压表的位置，原电路将变成图3的形式，使电阻R1被短路，因此电压表测的是R1两端的电压。
答案A点拨：正确识别电路中电压表的测量对象往往是分析较为复杂的电路一个重要突破点，解析中已给同学们介绍了三种简单的方法，希望同学们能够熟掌图3实用文档握。
变式：在如图4所示的电路中，电压表测量的是（）A.灯L1两端的电压 B.灯L2两端的电压C.电源两端的电压D. 开关S两端的电压解析利用滑移法分析：将电压表的左、右端引线沿导线滑动，一直滑动L 2两端的接线柱，可以看出电压表与灯L2并联，因此电压表测的是灯L2两端的电压；利用去源法分析：将电源去掉，电压表只与灯L2组成闭合回路，因此电压表测的是L2两端的电压；利用短路法分析：将电压表去掉，用导线接在电压表的位置，使灯L2被短路，因此电压表测的是灯L2两端的电压。
如何判定电压表
如何判定电压表、电流表的测量对象一.电压表的测量对象方法一1.在串联电路中，用以下思路和方法可以做到快速准确无误地判断电压表测的是哪部分电路的电压：（1）把电压表看作电路的一条“支路”，找到电压表所连接的两点并作为为节点，此时整个电路呈“8（或日）”字型，三条“支路”都接在同样的两个节点上（2）除电压表外，原电路被分成两部分，都看作与电压表并联情形一：其中一部分电路中有用电器与电源串着，另一部分只含有用电器情形二：其中一部分电路中只有电源，另一部分只含有用电器（3）作出判断对情形一电压表测的就是不含电源的那部分电路两端的电压。
对情形二电压表测的同样也是不含电源的那部分电路两端的电压，但同时也就是电源的电压例1. 想用电压表测L1两端的电压，如图所示的四幅电路图中，连接正确的是（）例2. 在如图所示的电路中，电源的电压时14V，当开关S闭合时，电压表V1的示数时10V，电压表V2的示数是6V，则三只灯泡L1、L2、L3两端的电压分别是多少？分析：电压表在电路中相当于断开的开关，几乎无电流通过，那么三灯是串联的，对电压表V1，V2分别运用以上方法分析，从而确定V1、V2分别测的是哪部分的电压，再运用串联电路电压规律求出各灯两端的电压。
对V1而言，相当于下面的图A，原电路被分成红、蓝两部分，不包含电源的部分是有L1、L2串联的部分，所以V1测的是L1、L2串联后两端的电压；对V2而言，相当于下面的图B，原电路被分成红、蓝两部分，不包含电源的部分是有L2、L3串联的部分，所以V2测的是L2、L3串联后两端的电压。
习题1.在如图所示的电路中，能用电压表正确测出灯L1两端的电压的是（）练习2.如图所示的电路中，当开关S闭合时，电压表V1的示数是3V，V2的示数是6V，则电源的电压是（）练习3.如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S2闭合，S1、S3断开时，电压表的示数为3V（1）电源的电压是多少？（2）当S1、S3闭合，S2断开时，电压表的示数为多少？方法二例：如图1所示，电压表测出的是（）A. R1两端的电压B. R2两端的电压C.电源电压D.无法确定下面就针对此类“异形连接”电压表测量对象的判断介绍两种方法，滑移法和去源法。
如何判定电压表的测量对象(新)
2、如图所示，电压表所测的是:（ C ）
A.电源电压; B.灯L1两端的电压;
C.灯L2两端的电压;
D.灯L1与L2两端的电压.
3、要直接测定灯泡L2的电压，在下列几
种电路中正确的是:（ C ）
4.如图所示，当开关闭合时用电压表能 测出灯L1两端的电压的是 D
5.如图所示为某同学在实验室用电压表测电压时 所设计的一个电路图，下列有关此电路的说法中 不正确的是 D
A．电压表不可能同时测得L1、L2两端的电压 B．S1和S2不能同时闭合，否则电路将短路 C．若S1和S2都断开，电压表示数为零 D．若在测得L1两端电压后，只需断开S1、闭合S2，就 能直接测出L2两端的电压
红色框用电器与电源串联 蓝色框只含有用电器
蓝一电压表测的就是不含电源的那部分 电路两端的电压。对情形二电压表测的同样也是测的不含 电源的那部分电路两端的电压，但同时也就是电源的电压
测L2的电压
测L1、L2的总电压 同时也是电源电压
例子：
1、如图所示的电路中，符合电压表测灯L2两端电压
如何判定电压表的测量对象
串联电路里判定电压表的测量对象方法
1．找到电压表所连接的两点并作为为节点，此时整个电路 呈“8”字型，两个节点把原电路分成两部分。
红色框为一部分
蓝色框为一部分
红色框为一部分
蓝色框为一部分
2．除电压表外，原电路被分成两部分，都看作与电压表并联， 情形一：其中一部分电路中有用电器与电源串着，另一部分只含有用电器。 情形二：其中一部分电路中只有电源，另一部分只含有用电器。
物理电流表、电压表测量对象的判断方法
物理电流表、电压表测量对象的判断方法
在初中物理电学学习的内容上有两个重难点：
（1）串并联电路的识别。
（2）电流表、电压表测量对象判断。
下面就关于这个问题介绍几种方法。
电流表、电压表的辨别测量对象方法的核心内容：
电流表测谁电流与谁串联；
电压表测谁电压与谁并联。
1 电流表
上面的方法主要利用的就是电流表与被测对象串联关系，然后运用串联电路的特点简化电路，一处断开处处断开。
重点：就是电流表跟谁串联测谁电流。
2 电压表
短路法：主要利用电压表与被测对象是并联关系，所以运用并联电路的特点，把电压表换成导线，就会造成被测对象短路不能工作，来进行判断。
去电源法：应该注意的是怎么“去电源”，首先不一定只有电源，而是去含电源的一部分电路。
其次去的是电压表两个结点之间含电源的部分电路。
判断电流表、电压表的测量对象的总体指导思想是：电流表跟谁串联测谁电流；电压表是跟谁并联测谁电压。
掌握串并联电路的判断方法及电流表、电压表测量的对象，等于掌握走进了电学的大门。
判断电压表测谁电压的方法
判断电压表的测量对象的方法：
短路法：电压表去掉，假设用导线接该位置，若此时某些用电器或电源被短路，则这些用电器或电源即为该电压表测量的对象。
去源法：“去掉”电源（用手捂住电源），再看电压表与哪部分构成闭合回路，那么电压表测的就是那部分电路的电压。
滑线法：电压表两端沿着连接的导线滑动到用电器或电源两端。
（能跨过元件：开关、电流表。
不能跨过元件：电源、用电器、电压表。
）
判断电流表测量对象的方法：
1、断开电流表，因断路不能工作的用电器即测量对象。
2、断开电流表，因短路不能工作的用电器即测量对象。
专题二电压表测量用电器电压的判断
专题二┃ 电压表测量用电器电压的判断
4．在如图 2－Z－7 所示的电路中，电源电压是 14 V。当开关 S 闭则三只灯泡 L1、L2、L3 两 端的电压分别是___8__V___、___2__V___、___4__V___。
物理·新课标（RJ）
图2－Z－8
物理·新课标（RJ）
专题二┃ 电压表测量用电器电压的判断
规律总结 判断电压表测量对象方法：①滑移法：把电压表两
引线沿导线向用电器两端或向电源两端滑动(开关、电流表 均可看作导线)，看电压表是与哪部分并联，从而确定测量 对象；②去源法：就是“去掉”电源(用手捂住电源)，再 看电压表与哪部分构成闭合回路(两个电压表共同存在的回 路除外)，那么电压表测的就是那部分电路的电压。
图2－Z－4
A．6 V B．4 V C．2 V D．10 V
物理·新课标（RJ）
专题二┃ 电压表测量用电器电压的判断 2．如图 2－Z－5 所示的电路中，当开关 S 闭合时，电压
表 V1 的示数是 3 V，V2 的示数是 6 V，则电源电压为( B )
图2－Z－5 A．12 V B．9 V C．6 V D．3 V
(2)去源法：将电源去掉，原电路将变成如图 2－Z－3 所示 的形式，很容易看出：电压表只与电阻 R1 组成闭合回路，它测 的是 R1 两端的电压。
图2－Z－2
图2－Z－3
物理·新课标（RJ）
专题二┃ 电压表测量用电器电压的判断
针对训练
1．如图 2－Z－4 所示电路，如果电压表 V1 的示数为 6 V，V2 的示数为 4 V，则灯泡 L1 两端的电压为( C )
物理·新课标（RJ）
专题二┃ 电压表测量用电器电压的判断 例 如图2－Z－1所示，电压表测量的是( A )
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
判断电压表测谁的电压的方法
1．“方框”法：
⑴电压表和用电器组成一个方框时，则电压表测量该用电器
两端的电压；
⑵电压表只和电源组成一个方框时，则电压表测量电源两端
的电压；
⑶电压表和用电器、电源一起组成一个方框时，则电压表测
量该用电器和电源之外的用电器两端的电压．
2．“短路法”：把电压表看成是一段导线，根据电流的流向看把谁短路了，则电压表就是测谁两端的电压。
3．元件开路法：就是先把电路图中的电源去掉，让它不能形成闭合回路，然后将电压表视为电源，看哪个用电器能和电压表形成闭合回路，那么电压表就测定该用电器两端的电压。
4.。
