电压表测量对象判断专题练习
电压表测量对象

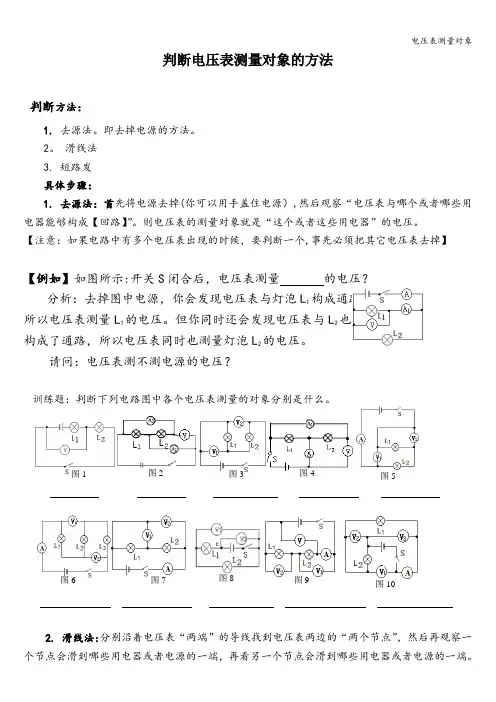

判断电压表测量对象的方法判断方法：1. 去源法。
即去掉电源的方法。
2。
滑线法3. 短路发具体步骤：1. 去源法：首先将电源去掉(你可以用手盖住电源）,然后观察“电压表与哪个或者哪些用电器能够构成【回路】”。
则电压表的测量对象就是“这个或者这些用电器”的电压。
【注意：如果电路中有多个电压表出现的时候，要判断一个,事先必须把其它电压表去掉】【例如】如图所示:开关S 闭合后，电压表测量 的电压？ 分析：去掉图中电源，你会发现电压表与灯泡L 1构成通路， 所以电压表测量L 1的电压。
但你同时还会发现电压表与L 2也 构成了通路，所以电压表同时也测量灯泡L 2的电压。
请问：电压表测不测电源的电压？训练题：判断下列电路图中各个电压表测量的对象分别是什么。
2. 滑线法:分别沿着电压表“两端”的导线找到电压表两边的“两个节点”，然后再观察一个节点会滑到哪些用电器或者电源的一端，再看另一个节点会滑到哪些用电器或者电源的一端。
图2 图4 图1 图3 图5 图7 图6图10 图9 图8综上所述，当电压表两边的两个节点“都”能够滑到同一个用电器或者电源的两端的话，则这个电压表就测量该用电器或者电源的电压。
【注意:如果电路中有多个电压表出现的时候,要判断一个，其它的事先必须去掉】3. 短路法：将电压表去掉，然后用导线接到这个位置上。
若若此时某些用电器或者电源被短路，则这个电压表就测量该用电器或者电源的电压。
【注意：如果电路中有多个电压表出现的时候，要判断一个，其它的事先必须去掉】练习:1.如图所示：闭合开关S后，电压表V１和V２分别测量的是哪些电路元件两端的电压？2。
如下图所示：闭合开关S后，电压表V１和V２分别测量的是哪些电路元件两端电压？3。
开关S闭合后，电压表测量谁的电压?4. 右图中两个电压表分别测量哪部分电路两端电压？5. 如图电路中，电压表分别测哪用电器的电压？6.（综合题）判断右图中所示电路的连接方式以及电表所测量的对象。
如何判断电流表、电压表测定对象

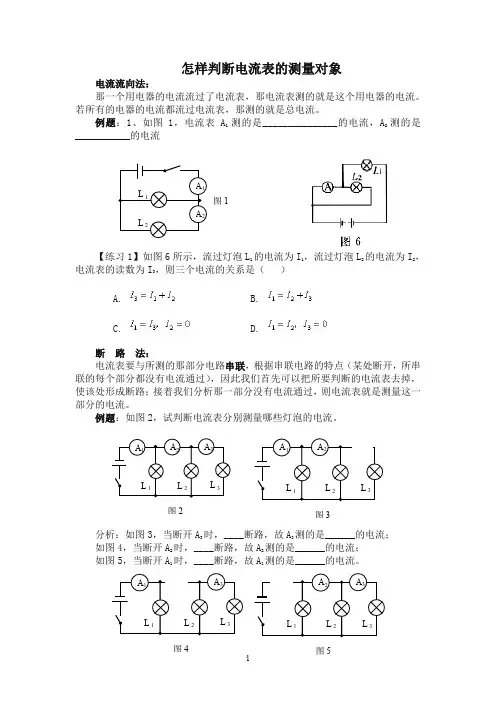

A. B. C.D.断 路 法：电流表要与所测的那部分电路串联，根据串联电路的特点（某处断开，所串联的每个部分都没有电流通过），因此我们首先可以把所要判断的电流表去掉，使该处形成断路；接着我们分析那一部分没有电流通过，则电流表就是测量这一部分的电流。
例题：如图2，试判断电流表分别测量哪些灯泡的电流。
分析：如图3，当断开A 3时，____断路，故A 3测的是______的电流； 如图4，当断开A 2时，____断路，故A 2测的是______的电流；图2 图3 图4【练习2】如图所示，当闭合S1、S2和S3都断开时，电流表A1的示数为1A ，电流表A2和A3的示数各为、；当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4．5A和1．5A，电流表A1的示数为；若将S1、S2和S3同时闭合会发生现象。
【练习3】如图5，三只电流表的读数分别为，这三个电流的大小关系为（）A. B.C. D.【练习4】画出灯泡L1和灯L2泡并联，电流表电流表测灯泡L1的电流；开关S接在干路上；开关S 1 控制 2 ，并在图上连接实物图。
SS 1A 1A 2A1A2图1如何判断电压表的测定对象【例题1】如图1所示，电压表测出的是（）A.R1两端的电压 B. R2两端的电压 C.电源电压 D.无法确定看罢此图，你可能已发现，此图中电压表的连法与课本上的有所不同。
这是一种“异形连接”。
下面就针对此类“异形连接”电压表测量对象的判断介绍两种方法一、滑移法是把电压表两引线沿导线向用电器两端或向电源两端滑动（开关、电流表均可看做导线），看电压表是与哪部分并联，从而确定测量对象。
为方便起见，在图中标出相应的字母，如图1所示。
电压表的左端引线a点处在R1和电源之间，不能再向其他地方滑动；电压表的右端引线b可沿导线滑过开关S，再滑到c点。
可见，电压表并接在a、c两点间，测的是R1两端的电压。
【练习1】在如图所示的电路中，电源的电压为4．5V，电压表V的示数为2．5V，则L2两端的电压为（）A．0．5V B．2V C．2．5V D．7V【练习2】如图所示，将开关S闭合后，电压表V1、V2的示数分别是10V和4V，则此时L2两端的电压为（）A．4V B．6 V C．10 V D．14V二、节点法但在复杂的电路中很多同学往往看不到电压表到底和哪一个用电器相并联，常常发生误判而出错。
初中物理电压专题练习及详细解析
电压专题练习及详细解析【典型例题】类型一、电压表的读数1.（2015•余庆县模拟）某同学用0～3V和0～15V双量程的电压表测量两节干电池串联后的总电压，由于看错量程误读成10V，则这两节干电池串联后的总电压实际值是（）A．3V B．1.5V C．2V D．1.2V【思路点拨】电压表有0～3V和0～15V两个量程，指针位置相同时，0～15V 量程的读数是0～3V量程读数的5倍。
【答案】C【解析】一节新干电池的电压为1.5V，两节新干电池电压为3V，误读成10V，说明量程读错了，0～3V的量程的分度值是0.1V，而0～15V的量程的分度值为0.5V，后者是前者的5倍，故这两节干电池串联后的总电压实际值是10V/5=2V。
【总结升华】电压表和电流表都有两个量程，读数的时候要先看量程。
指针位置相同时，电压表0～15V量程的读数是0～3V量程读数的5倍。
电流表0～3A量程的读数是0～0.6A量程读数的5倍。
类型二、电压表的应用2. 在如图所示的电路中，电压表测量的是（）A．灯L1两端的电压B．灯L2两端的电压C．电源两端的电压D．开关S两端的电压【答案】B【解析】本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压。
【总结升华】电压表与被测电路并联，可以通过“节点移动法”判断电压表测量那段电路（用电器）两端的电压。
图中电压表的两端可以在红色导线上移动，电压表的位置不变，电压标并到了L2两端测量L2两端的电压。
类型三、电路故障分析3. 小刚按照图所示的电路图连接电路，闭合开关后，发现两只灯泡都不亮，且电流表示数为零，电压表示数接近电源电压。
若电路中只有一处故障，则可能是 ( )A．灯泡L1短路 B．灯泡L1断路 C．灯泡L2断路 D．灯泡L2短路【思路点拨】闭合开关后，发现小灯泡不亮，电流表无示数，电压表的示数接近电源电压，说明电路中几乎无电流，电压表能与电源相通，故是灯泡L1处断路了。
关于电压表、电流表测谁、填电表练习及答案
4、关于电压表、电流表测谁、填电表练习及答案（1）下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表1、如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？（1）串联时，A是( )，B是( )，C是( )。
（2）并联时，A是( )，B是( ) ，C是( )。
图12、如图2所示的电路中，把圆圈所代表的电表填入其电路符号3、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L与滑动变阻器R的连接方式是( )（2）电流表A1测通过 ( )的电流。
（3）电流表A2测通过 ( )的电流。
（4）电压表V1测量( )两端的电压。
（5）电压表V2测量 ( )两端的电压4、判断下列各图中电表所测量的对象。
如图，电灯L1、L2是（）联，电流表A测通过（）的电流。
电压表V测量（）两端的电压。
5、如图2，电灯L1、L2是（）联，电流表A测通过（）的电流。
电压表V测量（）两端的电压。
6、如图3，电灯L1、L2是（）联，电流表A测通过（）的电流。
电压表V1测量（）两端的电压，电压表V2测量（）两端的电压。
7、如图4，电灯L1、L2是（）联，电流表A测通过（的电流。
电压表V测量（）两端的电压。
8、如图5，电灯L1、L2是（）联，电流表A测通过（）的电流。
电压表V1测量（）两端的电压。
电压表V2测量（）两端的电压。
9、如图6，电阻R1、R2是（）联，电流表A1测通过（）的电流，电流表A2测通过（）的电流。
电压表V1测（）两端的电压，电压表V2测量（）两端的电压，电压表V测量（）两端的电压。
10、如图1，电灯L1、L2是（）联，电流表A1测量通过（）的电流，电流表A2测通过（）的电流，电压表V测量（）两端的电压。
11、如图2，电灯L1、L2是（）联，电流表A测量通过（）的电流，电压表V1测量（）两端的电压。
电压表V2测量（）两端的电压。
电压表测量对象的识别
三、电压表测量对象的识别：1.如图所示，请判断下图中电压表的测量对象：甲，乙．2.在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电灯L1和L2两端的电压分别为：（）A.4.8V，1.2V； B.6V，1.2V； C.1.2V，6V； D.1.2V，4.8V.3.如图所示电路中，S闭合时，电压表的示数为4.5V。
若S断开时，电压表的示数为3V，则这时灯L1及L2两端的电压分别为（）A、4.5V、3VB、3V、4.5VC、3V、1.5V D. 3V、7.5V四、电路识别：1.如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流2.如图（3）所示电路，电源电压恒为3V，电路中各元件连接正确且均完好，导线连接牢固且电流表、电压表接入量程合理，R1、R2为定值电阻，则下列说法正确的是（）A. 当S1、S2都闭合时，V 示数为零，A 示数为零B. 当S1、S2都闭合时，V 示数为3V，A 有示数C. 当S1闭合S2断开时，V 示数为3V，A 有示数D. 当S1断开S2闭合时，V 示数为零，A 示数为零3.俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是（）A．U1=U2=U3 B．I1=I2+I3C．U1+U2=U3 D．以上都不正确4.如图所示，与实物图一致的电路图是（）。
初中物理电压专题练习及详细解析
电压专题练习及详细解析【典型例题】类型一、电压电压表1.用电压表测灯L1的电压，正确的电路图是（）【思路点拨】电压表测量谁的电压，就要和谁并联。
【答案】C【解析】在A、B中电压表测量的是L2的电压；而在D中，电压表测量的是电源电压；只有C是测量L1的电压。
【总结升华】判断电压表测量那个用电器两端的电压可以用“节点移动法”。
电压表的两端可以在导线上移动，电压表的位置不变，移动的时候不能越过用电器、电源。
题目中选项B开关S闭合，b点可以沿着红色导线移动，电压表的位置不变，电压表并到了灯泡L2两端。
举一反三：【变式】（2015•滨州模拟）图中电压表测量的是（）A．灯L1两端的电压 B．灯L2两端的电压C．电源的电压 D．灯L1和L2的总电压【答案】A2. 下列关于电压与电流关系的说法中正确的是（）A．电路中有电流，该电路两端一定有电压B．电路两端有电压，该电路中一定有电流C．电路两端的电压与电流同时存在、同时消失的D．以上说法均错误【答案】 A【解析】电流产生的条件是：一是电路要闭合，二是有电源存在，电路中有电流，该电路两端一定有电压，故A正确；电路两端有电压，若电路是开路，电路中无电流，故B错；电路两端有电压，当再闭合开关形成通路时，才会形成电流，故C错。
【总结升华】本题考查了电流与电压的关系，电荷的定向移动形成电流，电压是使自由电荷定向移动形成电流的原因，电路中有持续电流的条件：一是有电源（电压），二是闭合电路，据此分析判断。
类型二、电路故障3.（2015•苏州一模）在如图所示的电路中，电源电压保持不变。
在灯泡L1或L2中有一个灯泡发生了短路故障。
当开关S闭合时，下列现象不可能出现的是（）A．电压表V无示数，灯泡L1不发光 B．电压表V有示数，灯泡L2不发光C．电压表V和电流表A都有示数 D．电压表V和电流表A都没有示数【思路点拨】由图知，两个灯泡串联，电压表测量L1两端电压，电流表测量电路中的电流，假设故障的位置分析仪表指针的偏转情况。
判断电压表和电流表测谁的电压
LV2 A1A2V1R电流表和电压表测量练习题1、下图中电压表测量谁的电压2、下列各图中测量L 1电压的电路，正确的是（）3、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L 与滑动变阻器R 的连接方式是 （2）电流表A 1测通过 的电流。
（3）电流表A 2测通过 的电流。
（4）电压表测量V 1测 两端的电压。
（5）电压表测量V 2测 两端的电压。
4、如图1，电灯L 1、L 2是 联，电流表A 1测量通过 的电流，电流表A 2测通过 的电流，电压表V 测量 两端的电压。
5、如图2，电灯L 1、L 2是 联，电流表A 测量通过 的电流，电压表V 1测量两端的电压。
电压表V 2测量 两端的电压。
A 1V A 2 L 1 L 2SV 1 V 2R 1R 2P S AVa bP SAR图1 VA 2A 1 L 1 L 2图2L 2 V 2V 1AL 16、判断下列各图中电压表所测量的对象。
（1）如图1，电灯L 1、L 2是 联，电流表A 测通过 的电流。
电压表V 测量 两端的电压。
（2）如图2，电灯L 1、L 2是 联，电流表A 测通过 的电流。
电压表V 测量 两端的电压。
（3）如图3，电灯L 1、L 2是 联，电流表A 测通过 的电流。
电压表V 1测量 两端的电压，电压表V 2测量 两端的电压。
（4）、如图4，电灯L 1、L 2、L 3是 联，电流表A 1测量通过 的电流，电流表A 2测通过 的电流，电流表A 3测通过 的电流。
（5）、如图5，电灯L 2、L 3是 联，然后再与L 1 联。
电流表A 1测量通过 的电流，电流表A 2测通过 的电流，电流表A 3测通过 的电流。
电压表V 1测量 两端的电压，电压表V 2测量 两端的电压。
图5（6）如图6，电灯L 1、L 2是 联，电流表A 测通过 的电流。
电压表V 测量 两端的电压。
（7）如图7，电灯L 1、L 2是 联，电流表A 测通过 的电流。
电压表测量练习题
电压表测量练习题(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电流表和电压表测量练习题1、下图中电压表测量谁的电压2、如下图所示，L1和L2是联，的a端是接线柱，b端是接线柱。
测量________两端的电压。
3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图 A B. 图 B C．图 C D．图 D4、下列各图中测量L1电压的电路，正确的是（）AV ALLSV VR RPSAVa bPSARAVLLSSS L V AAV R5、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L 与滑动变阻器R 的连接方式是 （2）电流表A 1测通过 的电流。
（3）电流表A 2测通过 的电流。
（4）电压表测量V 1测 两端的电压。
（5）电压表测量V 2测 两端的电压。
6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。
（1） 闭合开关S 1和S 2，断开S 3，则L 1、L 2的连接方式是 ，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。
（2） 闭合开关S 3，断开S 1和S 2，则L 1、L 2的连接方式是 ，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。
（3） 闭合开关S 2和S 3，断开S 1，则L 1是 路 ，L 2是 路，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。
（4） 闭合开关S 1、S 2和S 3，则电路是 ，发光情况是L 1 ，L 2 ，电流表的示数是电压表的示数是 。
7、如图1，电灯L 1、L 2是 联，电流表A 1测量通过 的电流，电流表A 2测通过 的电流，电压表V 测量 两端的电压。
8、如图2，电灯L 1、L 2是 联，电流表A 测量通过 的电流，电压表V 1测量 两端的电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压表测量对象判断专
题练习
集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
电压表测量对象判断专题练习
探究电压，电流和电阻的关系专题练习
1.孙晓同学用下图所示的电路探究导体中电流跟导体电阻的关系，他先后将5Ω、15Ω和
25Ω的定值电阻接入电路A，B两点问，闭合开关s，读出电流表的示数（如下表）．
电阻R/Ω51525
电流I/A0.60.50.2
由实验数据可以看出电流I与电阻R并不成反比，问：
（1）该实验中选错了什么器材？请你说出应换用的器材；
（2）为保证实验正确进行，还需要什么仪器？应接在什么位置？
（3）重新按正确的方式连接电路后，得到的数据如下表所示：
电阻R/Ω51015
电流I/A 1.20.60.4
（4）由表中数据可知加在导体两端的电压是_____V，实验中先用15Ω的定值电阻进行实验，再换用10Ω的定值电阻时，某同学没有改变滑片的位置，合上开关后，电压表的示数将_____(选填“变大、不变、变小”)，此时应调节滑片使滑动变阻器的阻值
_____(选填“变大、不变、变小”)，直到_____．
（5）请用描点法在坐标系上画出电流随电阻R变化的图象．分析表中的数据或图象，你能得出什么探究结论_____．
2.在研究通过导体的电流与两端电压关系的活动中，同学们进行了如下实验探究．
3.【实验步骤】
4.①按图甲所示电路图连接好电路；
5.②闭合开关，改变滑动变阻器滑片P的位置，读出电压表和电流表的示数，并记录数
据；
6.③对数据进行处理，并绘制成如图乙所示的图象
7.实验时要增大定值电阻两端的电压，滑动变阻器滑片P应向（选填“左”或“右”)移
动．
【实验结论】根据图象，可以得到的结论是___________________________．
【实验反思】某小组的同学在处理数据时发现，电压与电流的比值恰好等于R的阻值，这是一种巧合吗？于是同学想利用其他小组的实验数据来进一步论证，并提出了以下两种收集数据的方案；
方案一：收集电阻值均为10Ω的几个小组的数据；
方案二：收集电阻值不同的几个小组的数据．
你认为方案____更合理．。
