FLUKE电能质量分析仪使用守则及谐波测试规程
美国 FLUKE专家型便携式电能质量分析仪 说明书
美国FLUKE专家型便携式电能质量分析仪（图示）概述EVERETT,Wash.－福禄克公司(Fluke Corporation)是手持式电气测试和测量技术领域的全球领先者，目前推出了Fluke 1760三相电能质量记录仪。
该记录仪的原型是LEM Topas 2000电能质量分析仪(福禄克公司在2005年收购了莱姆仪器) 。
Fluke1760完全符合IEC61000-4-30A级标准，专门针对中、低压电网中的公共事业和工业配电系统的高级测试和分析而设计。
FLuke1760为用户提供了自定义门限、算法和测量选项的灵活性，可用于高级分析和生成报告。
该仪器提供了按照EN50160标准对电能质量进行统计分析的功能，可测量大量的各种参数，包括RMS值、闪变、电压骤降、电压骤升、三相电压不平衡、高达50次的电流和电压谐波、间谐波、THD、控制信号、无功功率、瞬变和功率因数。
该仪器还具有GPS时间同步功能，用户可以将数据与事件或其它数据集进行准确关联，并且利用其10MHz、6000Vpk波形捕获能力，可以提供事件的详细信息。
该仪器具有一个2GB的内置存储器，可以在长时间周期内同时详细记录许多电能参数，并且内置电池可在断电时提供长达40分钟的工作时间。
利用集成式网口，即使在记录的同时亦可将数据直接传输计算机。
随Fluke1760仪器提供PQ Analyze软件，可以进行详细的电能质量分析和生成报告。
在线模式下，软件可以远程设置仪器，实时检查仪器的实际设置，以及下载数据。
能够以趋势图的形式观察数据，查找问题根源，或者以各种形式的统计摘要进行显示。
为了快速、方便地进行设置，在将电流和电压头插头连接到仪器时，Fluke1760可自动检测、配置，并为其提供电源。
该款仪器的外壳是完全绝缘的，并且没有旋转部件，即使在最为恶劣的环境下也能可靠工作。
Fluke1760三相电能质量记录仪在LEM Topas 2000的基础上做了以下改进* 行业中最高的安全等级：600V CAT IV/1000V CAT Ⅲ* 包括标记功能在内的A级一致性* 上限/下限超标功能，符合最新的电能质量标准* 自动感测电压和电流传感器，为用户提供了灵活性，可以手动设置，亦可采用节约时间的自动设置方式* 电压和电流传感器“关闭”模式，避免不使用的通道记录噪声* 用Excel报告生成符合EN50160标准的报表* 直流耦合，可测量电池* 屏蔽的柔性传感器，降低了来自环境中高频电场的干扰* 改善了PQ记录特点详细的干扰分析－进行告诉即时分析，发现设备故障的根源，以便事后补救和预测性维护。
FLUKE电能质量分析仪使用守则及谐波测试规程完整
•FLUKE分析仪属贵重设备，使用及搬运时请爱护设备，保持设备整洁。
二、谐波测试规程1、现场勘查及信息收集①对现场配电室的配电线路进行勘查，确定测试地点。
要求测试地点能够全面、真实的反映出被测变压器或负载的用电情况。
图1标出了3个常用的测试点，高压侧的测试应选在二次侧进行测量（在高压二次侧的PT、CT上侧）。
图1②记录被测配电系统的变压器、负载及无功补偿柜的基本情况，填写到《谐波测试记录单》中。
简单画出被测配电系统一次线路图。
2、数据测试在测试时先将测试仪器打开的主界面保存下来，下图是在0.4KV系统测试的主界面，使仪器满足以下要求：1 接线图是三相接地系统，在常规的工业现场一般都是三相负载，所以测试时将测试仪器设在三相星型接法。
在测试单相负载时可以将表接成两相接地系统，一般情况下不要更改。
2 检查测试仪器的时间是否为与实际时间相同，电压等级是否一致，电流量程是否正确，如打开设备主界面正确，自己不要随意更改。
4）图表上显示的L1、L2、L3所对应的颜色为黑、红、蓝，若不一致按SETUP键，然后按Enter键进行更改，将三相的颜色设为黑、红、蓝。
3 在0.69KV系统测试时将Vnom：230V改为400V,电压等级是其它的就将该数值改为所对应系统的相电压等级。
开机主界面若待测配电系统配有无功补偿柜或者其它电能质量治理设备，则应在无功补偿柜（其它电能质量治理设备）开、停两种状态下分别测试，并将测试数据分别命名区分保存。
①基波电流最大时测谐波频谱图和各次谐波柱状图、表格。
将测试图表打到电流谐波柱状表，按导航键将光标移动到基波电流上，在屏幕的左上角有电流值，由于负载是不断变化的，经过观察一段时间，在电流最大值的时候抓下谐波频谱图，此时基波图表会处在HOLD状态，依次将光标移动到THD、3、5、7、11、等特征性次数上抓下图表；然后按F2屏幕将切换到单相上，用电脑抓下电流图表，按F1切换到电压状态下，抓下电压的柱状图，同理按F2屏幕将切换到单相上，抓下电压图表；然后按F3切换到谐波表格上，再按F1将电压、电流谐波表格抓下来，下面是各种负载的典型图表。
福禄克使用说明书
福禄克F430系列三相电能质量分析仪更快、更安全、更详细地定位和诊断的电能质量故障一、技术参数福禄克公司的F434 和F433三相电能质量分析仪可以帮助用户定位、预测、防止和诊断配电系统的故障。
对于那些维护或排障三相配电系统的工作人员来说，这些简便易用的手持工具是“必不可少”的。
新的IEC和GB国标关于闪变和电能质量方面的标准使得在对系统进行电能质量分析监测时有了判断的依据。
z记录三相系统中所有电能质量的参数。
z直观的菜单，最大程度上减少所需的设置。
z工业现场使用最高的安全等级。
z四个电压通道和四个电流通道。
z同时在所有相线上捕获波形数据。
z系统监测：在一个仪表板上现实全部电能质量参数。
z自动显示瞬态尖峰脉冲信号：不会漏掉任何一个事件。
z自动趋势绘图（AutoTrend）功能：无需对记录进行设置！z坚固的手持式设计。
z使用镍氢（NiMH）电池组时，一次充电可使用7个小时。
z将数据文件传输到PC，用于编写报告和利用FlukeView® 软件进行分析。
CAT IV 600 V 和 CAT III 1000 V的安全等级在设计时就考虑了保护用户和设备免受高压电击，福禄克F430系列电能质量分析仪、附件和充电器都经过验证，满足CAT IV 600 V和CAT III 1000 V环境下使用的严格的安全标准。
它们是同类别中第一款符合CAT IV安全等级的工具，所以可以被用于低压配电系统中所有的电气连接和插座。
快捷地观察趋势图利用AutoTrend （自动趋势绘图）功能，可以快速地深入浏览电能质量参数随时间的变化。
所显示的每一读数都被自动并且连续的进行记录，而不必设置触发限值或间隔时间，也无需手动启动记录过程。
可以快速地观察所有相线和零线上电压、电流、频率、功率、谐波或闪变的趋势图；还可以使用光标和缩放功能分析趋势－而不会中断记录。
AutoTrend 功能在后台自动记录显示的所有参数。
在数据和趋势图之间切换，以及使用光标和缩放功能分析测量结果，都不会中断记录过程。

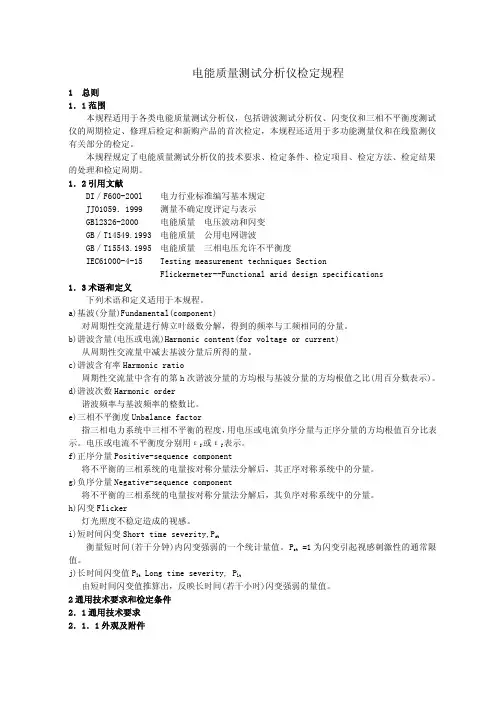

电能质量测试分析仪检定规程
5．4 检定方法 5．4．1 标准源法
a)按图 6 连接被检仪器
b)按选定的检定点输出三相电压，得到标准值εUs c)由被检仪器得到εUt d)读取并记录，按公式 9、10 计算误差 e)按选定的检定点输出三相电流，得到标准值靠 f)由被检仪器得到εIs g)读取并记录，按公式 9、lO 计算误差
式中，△εU----三相电压不平衡度的绝对误差： εUt----被检仪器三相电压不平衡度读数值： εUs----三相电压不平衡度标准值； △εI ----三相电流不平衡度的绝对误差： εIt----被检仪器三相电流不平衡度读数值： εIs----三相电流不平衡度标准值；
目前国际上通用的测量闪变的仪器有模拟式的，也有部分或全部是数字式两种结构。基本 工 作原理是使用平方解调器、带通加权滤波器和平方一阶低通滤波器综合模拟灯、眼、脑环节对电 压波动的反应，再用积累概率函数的方法进行分析，获得闪变值。 4．2 主要设备
a)闪变测量标准装置 b)闪变标准仪 c)交流标准电压表 4．3 检定项目 a)通用检定项目，应符合本规程第 2．1 条规定； b)10min 短时间闪变严重度测量误差，最大允许相对误差不应超过 5％； c)2h 长时间闪变严重度测量误差，最大允许相对误差不应超过 5％： 4．4 选取检定点 4．4．1 短时间闪变 a)检定闪变的电压宜选取在 230V、Pst 为 1～5； b)方波电压变动频率为 0．00833Hz、0．01666Hz、0．05833Hz、0.325Hz、0．916Hz、13． 5Hz，或选择相应的电压变动频度。变动频度及变动次数对应关系见附录。 c)也可根据用户要求适当调整检定点。 4．5 检定方法 4．5．1 标准源法 a)按图 3 连接被检仪器； b)由标准闪变信号发生器按照选定的电压及方波电压变动频度输出波动电压。得到闪变值 Psts 和 PIts，lO 分钟后由被检仪器得到被检仪器的短时间闪变值 Pstt，2 小时后得到被检仪器 的长时间闪变值 Pitt;
最新FLUKE435电能质量测试仪使用手册
Three Phase Power Quality AnalyzerFluke435使用手册2010年8月12日Fluke整体介绍1测量范围：1.1电压输入：a)最大输入电压：1000Vrmsb)标称电压范围：50至500V，内部分为三个范围：500V、250V、125Vc)最大峰值电压：6KVd)输入阻抗：4MΩ//5PF1.2 电流输入：a)输入范围：用仪表附带的电流夹i5s，1至5Arms;用可选电流夹i430flex-4pk，0.1至3000 Armsb)输入阻抗：50KΩ1.1.2标称频率：40…70Hz1.2菜单功能介绍：Fluke435菜单主要有SETUP、SCOPE、MENU、MONITOR、MEMORY、SAVE SCREEN1.2.1对测试仪进行设置：使用设置（SETUP）功能1.2.2检查电压导线和电流线夹是否正确连接：使用示波器波形(ScopeWaveform)和示波相量（Scope Phasor）功能1.2.3查看电力系统的各项数据：使用菜单（MENU）功能1.2.4对测试仪数据集进行内存管理：使用内存（MEMORY0）功能1.2.5对电力系统电能质量有一个总体了解：使用检测（MONITOR）功能。
1.2.6 制作屏幕画面：使用制作屏幕画面（SAVE SCREEN）功能2具体使用介绍：打开测试仪，会出现一个开机欢迎屏幕：按F1键可查看测试仪设置的系统接线方式示波器设置菜单记忆、存储检测屏幕画面确定2.1设置测试仪：点击SETUP键，进入设置菜单界面我们按照设置菜单界面选项按从上到下的界面进行设置。
2.1.1 User用户参数选择：按F4键进入测用户参数选择菜单。
a)相位标记（Phase Identification）：使用下/下箭头键来选择A、B、C 或 L1、L2、L3。
按功能键 F5 –确定（OK）来确认。
b)相位颜色（Phase Colors）使用功能键F1 至F4 来依照在美国、欧盟、英国使用或依照IEC 选择颜色。
FLUKE 福禄克F430系列 三相电能质量分析仪 说明书
福禄克F430系列三相电能质量分析仪更快、更安全、更详细地定位和诊断的电能质量故障一、技术参数福禄克公司的F434 和F433三相电能质量分析仪可以帮助用户定位、预测、防止和诊断配电系统的故障。
对于那些维护或排障三相配电系统的工作人员来说，这些简便易用的手持工具是“必不可少”的。
新的IEC和GB国标关于闪变和电能质量方面的标准使得在对系统进行电能质量分析监测时有了判断的依据。
z记录三相系统中所有电能质量的参数。
z直观的菜单，最大程度上减少所需的设置。
z工业现场使用最高的安全等级。
z四个电压通道和四个电流通道。
z同时在所有相线上捕获波形数据。
z系统监测：在一个仪表板上现实全部电能质量参数。
z自动显示瞬态尖峰脉冲信号：不会漏掉任何一个事件。
z自动趋势绘图（AutoTrend）功能：无需对记录进行设置！z坚固的手持式设计。
z使用镍氢（NiMH）电池组时，一次充电可使用7个小时。
z将数据文件传输到PC，用于编写报告和利用FlukeView® 软件进行分析。
CAT IV 600 V 和 CAT III 1000 V的安全等级在设计时就考虑了保护用户和设备免受高压电击，福禄克F430系列电能质量分析仪、附件和充电器都经过验证，满足CAT IV 600 V和CAT III 1000 V环境下使用的严格的安全标准。
它们是同类别中第一款符合CAT IV安全等级的工具，所以可以被用于低压配电系统中所有的电气连接和插座。
快捷地观察趋势图利用AutoTrend （自动趋势绘图）功能，可以快速地深入浏览电能质量参数随时间的变化。
所显示的每一读数都被自动并且连续的进行记录，而不必设置触发限值或间隔时间，也无需手动启动记录过程。
可以快速地观察所有相线和零线上电压、电流、频率、功率、谐波或闪变的趋势图；还可以使用光标和缩放功能分析趋势－而不会中断记录。
AutoTrend 功能在后台自动记录显示的所有参数。
在数据和趋势图之间切换，以及使用光标和缩放功能分析测量结果，都不会中断记录过程。
fluke测试仪操作手册
f l u k e测试仪操作手册(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--fluke测试仪配置手册神州数码系统集成服务有限公司2013-10目录1.界面功能介绍........................................... 错误!未定义书签。
2.主机与备机查看 ......................................... 错误!未定义书签。
地址配置................................................. 错误!未定义书签。
4.对端口进行吞吐量的测试 ................................. 错误!未定义书签。
5.报告文件的查看 ......................................... 错误!未定义书签。
fluke测试仪主要是针对端口速率及流量的测试，下面将对怎么配置使用进行简单说明。
1.界面功能介绍包括有连接状态，端口速率等信息如下图所示：2.主机与备机查看主机与备机之间的决定是根据设置的密钥代码所决定的，如下图为主机，选项会有LAN选件、RFC 2544/ITO 选件。
下图为备机：选项只有LAN选件。
地址配置点击100MB的对话框后，再选择TCP/IP选项。
在右边的对话框会出现IP地址，输入对应的IP与掩码后，点OK，如图所示：提示：输入的键盘点击最下面的“键盘”图案，即可输入文字。
4.对端口进行吞吐量的测试1.点击标有蓝色按钮“主页”的图案，再点击ITO测试旁边的+2.选择吞吐量测试3.点击标有蓝色按钮“详细信息”的选项远程设备选择对端的备机，内容：全部是0，超时：10，大小里面包含了64K，128K，512K，1024K，1280K，1518K，Sweep。
一般选择Sweep，代表全部。
速率和持续时间上，就选择针对要测试的商品类型，如图以百兆商品为例作为测试，时间设置一般为60秒，再点开始就会进行测试。
FLUCK电能质量分析仪
FLUCK电能质量分析仪试验指导书拟制：李永波审核：任壮喜部门：数控研发北京精雕科技有限公司内部资料版权所有严禁外传违者必究1 目的1.明确FLUCK电能质量分析仪的使用方法，减少设备故障，提高设备的可用度及可靠度，提高试验室的使用效率。
2.以此文档为设备操作指导，让新员工尽快熟悉设备操作。
2 适用范围FLUCK电能质量分析仪可检测、监测、分析配电系统的电网电能质量。
该仪器可用于定位、预测和分析电网电能质量，包括对电压、电流、频率的检测；对电网突发事件的记录，如对浪涌、闪变、骤升骤降、瞬时尖峰信号的记录；显示高次谐波分量；判断三相不平衡度，如计算电压、电流不平衡度和相位不平衡度；测试用电设备的功率等。
3 设备的相关参数电压输入：电流输入：取样系统：4 设备描述图1 FLUCK434电能质量分析仪简图5分析仪使用步骤5.1分析仪的连接分析仪具有4个BNC输入端供连接电流夹及5个香蕉输入端供连接电压。
如有可能，在连接之前尽量断开电源系统。
始终使用合适的个人防护设备。
请勿一个人单独工作并遵照有关“安全须知”中所列信息操作。
对于三相系统，请依照下图所示连接：首先将电流钳夹放置在相A（L1）、B（L2）、C（L3）和N（中线）的导线上，钳夹上标有箭头，用于指示正确的信号极性。
接下来，完成电压连接：先从接地连接开始，然后依次连接N、A（L1），B（L2）和C（L3）。
要获得正确的测量结果，始终要记住连接地线输入端。
记住要复查连接是否正确。
确保电流钳夹牢固并完全夹钳在导线四周。
对于单相测量，请使用电流输入端A（L1）和电压输入地线输入端、N9（中性线）及A相（L1）。
A（L1）是所有测量的基准相位。
5.2分析仪设置在分析仪连接完毕之后，开始任何测量之前，先针对你要测量的电力系统的线路电压、频率及接线配置设置好分析仪。
具体操作可参阅FLUCK434简体中文手册第20章。
示波器的波形和相量图显示，可用于检查电压导线和电流钳夹是否正确连接，在矢量图中，当依次按照下图所示实例顺时针观察时，相位电压和电流A（L1）、B（L2）和C（L3）应当依次出现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设施操作规程文件编号SW-CEN-0005A0 页次1∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
FLUKE电能质量分析仪使用守则及谐波测试规程
一、FLUKE电能质量分析仪使用守则
注意：使用前先将使用说明书熟读两遍，知道FLUKE的基本功能，说明书在FLUKE设备箱内。
1、为避免触电或引起火灾：
•切勿在爆炸性的气体或蒸汽附近使用本分析仪。
•只能使用分析仪所附带或经指示适用于Fluke 434/435 型分析仪的绝缘的电流探头、测试导线和适配器。
•使用前，检查分析仪、电压探头、测试导线和附件的机体是否有损坏的情况。
如有损坏，应立即更换。
查看是否有缺损、裂缝或缺少塑胶件，特别留意连接器附近的绝缘。
•请先将电池充电器/电源适配器连接至交流电插座后，连接至分析仪。
•接地输入端仅可作为分析仪接地之用，不可在该端施加任何电压。
•不要施加超出分析仪额定值的输入电压。
•不要施加超出电压探头或电流钳夹所标额定值的电压。
•不要将金属物件插入接头。
•只能使用型号BC430 电源（电池充电器/ 电源适配器）。
•使用前，请先检查BC430 上的选定/指示电压量程符合当地市电电压和频率。
如有必要，请将BC430 的滑移开关拨至正确的电压档。
•对于BC430，只能使用符合当地安全法规要求的交流线路插接适配器或交流电源线。
2、测试前接线注意事项
•接强电时必须带绝缘手套。
•电压探头和电流钳在接线时要注意相序，电流钳还应注意电流方向，电流的流向应与电流钳所标的方向一致。
•USB光缆应偏上斜插入FLUKE分析仪，再摆正。
•确定测试负载电压等级，调整FLUKE分析仪的电压参数使其匹配。
设施操作规程文件编号SW-CEN-0005A0 页次2∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
3、测试结束注意事项
•拆线时注意安全防护，带绝缘手套。
•FLUKE分析仪装箱时应摆放整齐。
•FLUKE分析仪属贵重设备，使用及搬运时请爱护设备，保持设备整洁。
二、谐波测试规程
1、现场勘查及信息收集
①对现场配电室的配电线路进行勘查，确定测试地点。
要求测试地点能够全面、真实的反映出被测变压器或负载的用电情况。
图1标出了3个常用的测试点，高压侧的测试应选在二次侧进行测量（在高压二次侧的PT、CT上侧）。
图1
②记录被测配电系统的变压器、负载及无功补偿柜的基本情况，填写到《谐波测试记录单》中。
简单画出被测配电系统一次线路图。
2、数据测试
在测试时先将测试仪器打开的主界面保存下来，下图是在0.4KV系统测试的主界面，使仪器满足以下要求：
设施操作规程文件编号SW-CEN-0005A0 页次3∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
1 接线图是三相接地系统，在常规的工业现场一般都是三相负载，所以测试时将测试仪器设在三相星型接法。
在测试单相负载时可以将表接成两相接地系统，一般情况下不要更改。
2 检查测试仪器的时间是否为与实际时间相同，电压等级是否一致，电流量程是否正确，如打开设备主界面正确，自己不要随意更改。
4）图表上显示的L1、L2、L3所对应的颜色为黑、红、蓝，若不一致按SETUP键，然后按Enter键进行更改，将三相的颜色设为黑、红、蓝。
3 在0.69KV系统测试时将Vnom：230V改为400V,电压等级是其它的就将该数值改为所对应系统的相电压等级。
开机主界面
若待测配电系统配有无功补偿柜或者其它电能质量治理设备，则应在无功补偿柜（其它电能质量治理设备）开、停两种状态下分别测试，并将测试数据分别命名区分保存。
①基波电流最大时测谐波频谱图和各次谐波柱状图、表格。
将测试图表打到电流谐波柱状表，按导航键将光标移动到基波电流上，在屏幕的左上角有电流值，由于负载是不断变化的，经过观察一段时间，在电流最大值的时候抓下谐波频谱图，此时基波图表会处在HOLD状态，依次将光标移动到THD、3、5、7、11、等特征性次数上抓下图表；然后按F2屏幕将切换到单相上，用电脑抓下电流图表，按F1切换到电压状态下，抓下电压的柱状图，同理按F2屏幕将切换到单相上，抓下电压图表；然后按F3切换到谐波表格上，再按F1将电压、电流谐波表格抓下来，下面是各种负载的典型图表。
设施操作规程文件编号SW-CEN-0005A0 页次4∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
基波电流最大图谐波频谱图
总谐波电流柱状图各次谐波电流柱状图
单相电流谐波柱状图单相电压谐波柱状图
设施操作规程文件编号SW-CEN-0005A0 页次5∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
总谐波电压柱状图谐波电压表格
谐波电流表格
②电压、电流波形图和分析图
1）测试时抓电压、电流的波形图和分析图，在负载变化比较大的时候多抓几个电压和电流的波形图（至少各抓5个）
2）按F1切换抓各相电压、电流波形图，（单相分析图可不抓）
3）然后按F4切换到三角型接法下，按同样的步骤抓电压的波形图及分析图和各相电压、电流的波形图。
4）若测试时电压、电流显示的范围超出屏幕显示或者显示太小，按F2调整大小，以占屏幕80%为宜，然后按F3关掉游标，如果不关游标上面的显示只是游标所在点的三相电压、电流的瞬时值。
星型接法：
设施操作规程文件编号SW-CEN-0005A0 页次6∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
电压波形图电流波形图
电压、电流波形图分析图
三角型接法：
电压波形图分析图
设施操作规程文件编号SW-CEN-0005A0 页次7∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
电压、电流波形图
③电压/电流/频率图
1）从菜单栏找到电压/电流/频率项，然后将该图表抓3到5个。
2）按F1切换到三角接法，然后将该图表抓3到5个。
星型接法三角型接法
④功率、电能暂态图和趋势图（暂态图多测，若负载变化，还应包含轻、中、满载情况）1）从菜单进入功率电能项，负载是一直处于变化状态，多测几组功率电能暂态图（不少于5组）。
2）然后将图表切换到三角接法后，按照上面的步骤多测几组功率电能暂态图（不少于5组）。
3）将图表切换回星型接法，然后按F4切换到负载趋势变化图，进行大约30分钟的时间，记录负载变化情况，（根据负载的变化情况，一般是能长时间记录最好，不能少于10分钟）
4）在记录时间到后，将有功功率、视在功率、无功功率、PF、cosφ、电压、电流等7项的
设施操作规程文件编号SW-CEN-0005A0 页次8∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
趋势图和分析图都抓下来。
功率和电能暂态图
有功功率趋势图有功功率分
设施操作规程文件编号SW-CEN-0005A0 页次9∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
视在功率趋势图视在功率分析
无功功率趋势图无功功率分析
PF趋势图 PF分析
cosφ趋势图 cosφ分析
设施操作规程文件编号SW-CEN-0005A0 页次10∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
电流趋势图电流分析
电压趋势图电压分析
⑤不平衡图
1）从菜单进入不平衡项中，抓下不平衡表格，然后按F3，切换到向量图形式，抓下电压、电流、各单相不平衡向量图（下面只列举了两个）。
不平衡表格不平衡向量图
3、数据整理及测试报告的制作
安徽赛沃电气科技股份有限公司设施操作规程文件编号SW-CEN-0005A0 页次11∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
①将谐波频谱图和功率电能暂态图中的数据拷入《谐波分析柱状图》中，得到电能质量汇总表。
②测试报告一般包括概述、测试结果、综合评价、推荐方案及设备、预期治理效果等。
概述包括对所测配电系统的整体描述及存在问题带来的危害；测试结果包括电能质量汇总表及主要测试数据图；综合评价是根据测试数据对所测配电系统进行全面分析，并提出问题产生的原因和建议；推荐方案及设备包括治理方案的选择，推荐设备的特点、构成及价格；预期治理效果包括功率因数和谐波滤除率等，具体数值要根据测试数据和设备配置容量来定。
