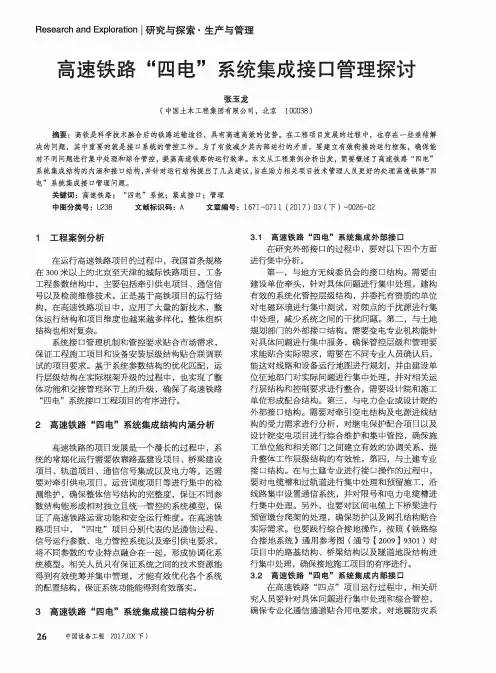

Research and Exploration |研究与探索.生产与管理高速铁路“四电”系统集成接口管理探讨张玉龙(中国土木工程集团有限公司，北京100038)摘要：高铁是科学技术融合后的铁路运输途径，具有高速高效的优势。
在工程项目发展的过程中，也存在一些亟待解 决的问题，其中重要的就是接口系统的管控工作。
为了有效减少其内部运行的矛盾，要建立有效衔接的运行框架，确保能 对不同问题进行集中处理和综合管控，提高高速铁路的运行效率。
本文从工程案例分析出发，简要概述了高速铁路“四电”系统集成结构的内涵和接口结构，并针对运行结构提出了几点建议，旨在助力相关项目技术管理人员更好的处理高速铁路“四电”系统集成接口管理问题。
关键词：高速铁路；“四电”系统；集成接口；管理中图分类号：U238 文献标识码：A 文章编号：1671-0711 (2017) 03 (下）-0026-021工程案例分析在运行高速铁路项目的过程中，我国首条规格在300米以上的北京至天津的城际铁路项目，工务 工程参数结构中，主要包括牵引供电项目、通信信 号以及检测维修技术。
正是基于高铁项目的运行结构，在高速铁路项目中，应用了大量的新技术，整 体运行结构和项目维度也越来越多样化，整体组织 结构也相对复杂。
系统接口管理机制和管控要求贴合市场需求，保证工程施工项目和设备安装层级结构贴合联调联试的项目要求。
基于系统参数结构的优化匹配，运 行层级结构在实际框架升级的过程中，也实现了整体功能和交接管理环节上的升级，确保了高速铁路“四电”系统接口工程项目的有序进行。
2高速铁路"四电”系统集成结构内涵分析高速铁路的项目发展是一个漫长的过程中，系 统的常规化运行需要依靠路基建设项目、桥梁建设项目、轨道项目、通信信号集成以及电力等，还需 要对牵引供电项目。
运营调度项目等进行集中的检测维护，确保整体信号结构的完整度，保证不同参数结构能形成相对独立且统一管控的系统模型，保 证了高速铁路运营功能和安全运行维度。
