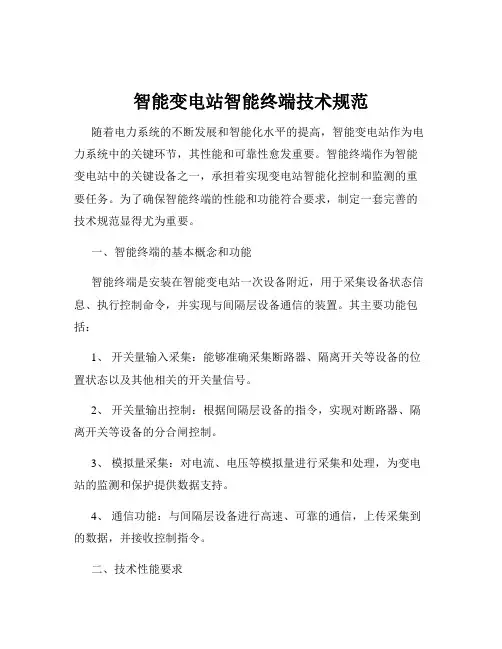

智能变电站智能终端技术规范

智能变电站智能终端技术规范

智能变电站智能终端技术规范随着电力系统的不断发展和智能化水平的提高,智能变电站作为电力系统中的关键环节,其性能和可靠性愈发重要。

智能终端作为智能变电站中的关键设备之一,承担着实现变电站智能化控制和监测的重要任务。

为了确保智能终端的性能和功能符合要求,制定一套完善的技术规范显得尤为重要。

一、智能终端的基本概念和功能智能终端是安装在智能变电站一次设备附近,用于采集设备状态信息、执行控制命令,并实现与间隔层设备通信的装置。

其主要功能包括:1、开关量输入采集:能够准确采集断路器、隔离开关等设备的位置状态以及其他相关的开关量信号。

2、开关量输出控制:根据间隔层设备的指令,实现对断路器、隔离开关等设备的分合闸控制。

3、模拟量采集:对电流、电压等模拟量进行采集和处理,为变电站的监测和保护提供数据支持。

4、通信功能:与间隔层设备进行高速、可靠的通信,上传采集到的数据,并接收控制指令。

二、技术性能要求1、精度要求开关量输入采集的分辨率和准确度应满足相关标准,确保能够准确反映设备状态。

模拟量采集的精度应符合测量和保护的要求,误差在允许范围内。

2、响应时间对于开关量输入的变化,智能终端的响应时间应足够短,以确保实时性。

输出控制命令的执行时间也应满足快速控制的要求。

3、可靠性具备良好的电磁兼容性,能够在复杂的电磁环境下稳定工作。

采用冗余设计,提高设备的可靠性和可用性。

4、环境适应性能够在宽温、高湿度、强振动等恶劣环境条件下正常运行。

三、通信接口和协议1、通信接口应具备以太网接口、串口等多种通信接口,以满足不同的应用需求。

接口的物理特性和电气特性应符合相关标准。

2、通信协议支持 IEC 61850 等国际标准通信协议,确保与其他设备的互操作性。

具备完善的通信规约和数据格式定义,保证数据传输的准确性和完整性。

四、硬件设计要求1、处理器和存储器选用高性能的处理器,满足数据处理和通信的需求。

具备足够的存储器,用于存储配置信息、采集数据和运行日志等。

变电站作业指导书

变电站作业指导书

变电站作业指导书第一篇:变电站作业指导书一、引言变电站是电力系统中非常重要的一个环节,它承担着将高压电能转化为低压电能的功能。

为了保证变电站的正常运行和安全可靠性,编制一份详细的作业指导书是非常必要的。

本文将从变电站作业的基本概念、作业环境要求、作业操作流程等方面进行阐述,以提供相关人员正确的作业指引。

二、作业基本概念1. 变电站的定义:变电站是指将高压输电线路电能转变为电压等级适合用户使用的工业频率交流电的场所,它起着能量传输、电能转换、电流分配和系统保护等功能。

2. 变电站的分类:按规模和功能划分,变电站可以分为架空变电站、室内变电站、户外变电站、移动变电站等。

三、作业环境要求1. 安全环保要求:变电站作业涉及高压电,必须具备良好的绝缘和防护设施,保证作业人员的人身安全。

作业过程中要严格遵守国家相关的安全规程和环保要求,在作业现场做好垃圾分类处理,防止环境污染。

2. 温度湿度要求:变电站作业环境通常温度较高,湿度较大。

作业人员需穿戴合适的工作服,做好防暑降温措施,避免中暑等情况的发生。

3. 通风要求:由于变电站作业涉及高压电,作业过程中可能会产生一些有毒有害气体。

因此,变电站作业现场必须保持良好的通风,及时排放有害气体,确保作业人员的健康安全。

四、作业操作流程1. 作业准备:进行任何作业之前,必须先进行详细的作业计划编制,制定相应的安全措施和施工工艺。

作业人员要穿戴好相应的防护装备和工具,确保作业的安全可靠性。

2. 作业操作:按照作业计划和操作标准进行作业,严禁超负荷作业和擅自改变作业程序。

作业过程中要密切关注周围环境的变化,及时进行相应的调整。

3. 作业检查:作业结束后,必须进行严格的作业检查和验收。

检查项目包括作业操作是否规范、设备设施是否正常运行等。

如发现不合格情况,需及时进行整改,确保下次作业的安全可靠。

五、结论本文对变电站作业指导书进行了概括和阐述,从基本概念、作业环境要求、作业操作流程等方面提供了相关的指引。

智能电网作业指导书

智能电网作业指导书一、概述智能电网是一种通过应用先进的信息技术手段,实现电力系统的智能化管理与控制的新型电网系统。

本指导书旨在为相关从业人员提供关于智能电网作业的指导,包括作业准备、作业流程以及注意事项等内容。

二、作业准备1. 工具和设备准备在进行智能电网作业前,需准备以下工具和设备:- 电工工具箱:包括螺丝刀、钳子、万用表等常用电工工具。

- 通信设备:包括无线对讲机、移动通信设备等,用于与其他作业人员进行联络。

- 个人防护装备:包括安全帽、绝缘手套、防护服等,确保作业人员的人身安全。

2. 作业计划制定在进行智能电网作业前,需要制定详细的作业计划,包括以下内容:- 作业目标:明确本次作业的目标和任务。

- 作业流程:详细描述作业的流程和各个环节。

- 作业时间:确定作业开始时间和结束时间。

- 作业人员:确定每个环节所需的作业人员及其职责分工。

- 安全风险评估:评估可能存在的安全风险,并制定相应的应急预案。

三、作业流程1. 现场勘察作业人员首先应进行现场勘察,了解智能电网的总体情况,包括设备布局、电力传输线路以及监控系统等。

此外,还需检查现场的安全设施是否完备,并进行必要的标识和警示。

2. 线路接入根据作业计划,对智能电网进行线路接入。

作业人员需要按照相关规范和要求,进行线路的接入和连接,确保接线正确可靠。

3. 系统测试完成线路接入后,进行智能电网系统的测试。

测试过程中需要验证各个模块的功能是否正常,包括数据传输、监测与控制、故障诊断等。

4. 故障排除如果在测试过程中发现故障,作业人员需要及时进行排除。

根据故障的具体情况,采取相应的措施进行修复或更换设备。

5. 系统调试当系统测试和故障排除完成后,进行系统的调试工作。

通过模拟实际应用场景,对智能电网系统进行调整和优化,确保其稳定可靠。

6. 安全验证在智能电网作业完成后,作业人员需要进行安全验证。

验证包括对作业过程中的安全防护措施和设备进行检查,确保无安全隐患存在。

智能变电站500kV主变标准化作业指导书(例行性)

智能变电站500kV主变标准化作业指导书(例行性)智能变电站变压器保护新安装验收检验标准化作业指导书保护型号制造厂家出厂日期投运日期国网辽宁省电力有限公司设备变更记录变更内容变更日期执行人装置变更1 2程序升级1 2 3 4SCD 配置文件变更1 2 3 4 5CT改变比1 2 3其他1 2 3_________型数字变压器保护检验报告工作负责人检查人员检验性质例行检验开始时间年月日时分结束时间年月日时分检验结论审核人签字审核日期目录1 通用部分(见附录) (1)2 保护单体设备调试 (1)3 带开关做整组传动试验 (2)4投运前准备 (3)5 现场遗留问题 (3)附件一:继电保护二次工作保护压板及设备投切位置确认单 (4)附件二:继电保护二次工作安全措施票 (5)附件三:保护动作曲线打印附表 (6)1 通用部分(见附录)本报告适用于500kV 高压侧3/2接线智能变电站主变保护,包含变压器电气量保护,非电量保护见本体智能终端检验报告。

2 保护单体设备调试2.1 装置基本信息序号项目内容备注 1 装置型号 2 生产厂家 3 设备唯一编码 4 程序版本 5 程序校验码 6 程序生成时间 7 CID 版本 8 CID 校验码 9 CID 生成时间 10 SCD 版本 11 SCD 校验码 12 SCD 修订版本 13 SCD 生成时间 14 MMI 版本 15 MMI 校验码 16 MMI 生成时间 17 SV 端口类型 18 GOOSE 端口类型 19 对时方式 2.2 光功率检验端口端口定义发光功率(TX )dBm 接收光功率(RX )dBm 灵敏接收功率dBm 光功率裕度dBm要求1 a.检查通信接口种类和数量是否满足要求,检查光纤端口发送功率、接收功率、最小接收功率; b.光波长1310nm 光纤:光纤发送功率:-20dBm ~-14dBm ;光接收灵敏度:-31dBm ~-14dBm ;c. 光波长850nm 光纤:光纤发送功率:-19dBm ~-10dBm ;光接收灵敏度:-24dBm ~-10dBm 。

智能变电站自动化实训指导书

智能变电站自动化实训指导书智能变电站自动化实训指导书一、实训目的智能变电站自动化实训旨在让学生了解智能变电站的基本原理和工作流程,掌握智能变电站的操作方法和故障排除技能,培养学生对智能变电站自动化设备的维护和管理能力。

二、实训内容1. 智能变电站的基本原理介绍- 智能变电站的定义和作用- 智能变电站的主要功能模块2. 智能变电站的工作流程- 数据采集与处理- 遥控与遥调- 报警与监控- 故障处理与维护3. 智能变电站的操作方法- 智能变电站的开启和关闭- 实时监控各设备的运行状态- 远程控制设备的操作- 数据分析与报表生成4. 智能变电站的故障排除技能- 分析故障原因- 寻找故障点- 进行设备维修与更换- 故障记录与报告编写三、实训流程1. 理论学习- 通过教材和讲解,学习智能变电站的基本原理和工作流程2. 设备操作学习- 学习智能变电站的操作方法,包括开启、关闭和监控设备运行状态等3. 实操练习- 进行实际的操作练习,模拟智能变电站的工作环境和操作流程4. 故障排除演练- 模拟各种故障情况,进行故障排除演练,培养学生的故障处理能力四、实训要求1. 学生对智能变电站的工作原理和设备操作方法有一定的了解2. 学生具备一定的电气知识和操作技能3. 学生能够独立进行设备的维护和故障排除工作4. 学生具备良好的动手能力和团队合作能力五、实训评估方式1. 实操操作评估- 观察学生在实操环节的表现,评估其操作的准确性和流程的规范性2. 故障排除演练评估- 观察学生在故障排除演练中的表现,评估其故障诊断的能力和解决问题的能力3. 综合评估- 综合考虑学生在实训过程中的表现,包括理论学习、设备操作和故障排除等方面,进行评估六、实训设备和工具1. 智能变电站模拟器2. 工具箱3. 工作手册4. 故障排除手册七、实训安全注意事项1. 在操作设备时,学生应佩戴防护眼镜和工作手套,确保人身安全2. 在维护设备时,确认停电和断电状态下进行操作,避免电击和火灾等危险3. 使用工具时,应注意正确使用方法,避免误伤自己和他人4. 在发现设备故障时,应及时报告并停止操作,避免进一步的损坏和安全事故。

智能变电站操作

兴民变电站(智能变电站)相关操作说明一、保护投退和检修方面1、智能变电站中保护装置中包含硬压板、软压板、控制字、定值,硬压板中取消了常规站中的保护功能压板、跳闸出口压板等,只保留了检修压板和闭锁远方操作压板。

硬压板:检修压板、闭锁远方操作(当设备进行检修时投入检修压板)软压板:保护功能软压板(当需要退出保护时退出保护用)允许远方操作、允许远方切换定值区等(当需要时投入)GOOSE发送软压板(保护跳闸出口软压板等,当不需要出口时可以退出此GOOSE跳闸出口软压板)GOOSE接收软压板(用于接收断路器位置和母差跳闸用)SV接收软压板(用于接收合并单元的电压、电流模拟量用)2、智能变电站中的智能组件柜包含智能终端、合并单元智能终端:电源分别为装置电源和操作电源跳闸出口硬压板(用于当保护动作时跳开断路器相应相别)合闸出口硬压板(用于当保护重合闸动作时重合断路器用)遥控功能硬压板(用于遥控出口用)检修硬压板(用于当相应装置需检修投入)同期压板(用于当需在就地同期合断路器时投入)合并单元:电源是合并单元装置电源检修硬压板(用于合并单元检修时投入)3、当单套保护装置检修时,需要将保护装置的GOOSE出口软压板相应退出,然后将保护装置的检修硬压板投入,智能终端检修硬压板不需要投入,此时保护装置会报出检修不一致信号,保护装置跳闸动作不会出口。

4、当单套智能终端检修时,需要将智能终端的跳闸硬压板相应退出,然后将智能终端的检修硬压板投入,此时会报出检修不一致。

相应保护跳闸出口时,智能终端不会出口。

5、当单套合并单元检修时,需要将其所对应的母差保护退出运行,并将其相对应的保护退出运行,然后将合并单元的检修硬压板投入。

6、当母差保护退出保护并转入检修时,需要将所有接入其保护的GOOSE 发送软压板退出,然后将检修硬压板投入。

二、电压合并单元电压并列和投退方面1、电压并列方面1.1、电压并列(I并II):如II母电压互感器需要退出运行进行检修,需要将I母和II母电压进行并列运行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

智能变电站智能终端调试作业指导书批准:审核:编写:作业负责人:目次1.应用范围 (1)2.引用文件 (1)3.调试流程 (1)4.调试前准备 (3)4.1 准备工作安排 (3)4.2 作业人员要求 (3)4.3 试验仪器及材料 (4)4.4 危险点分析与预防控制措施 (4)5.单体调试 (5)5.1 电源和外观检查 (5)5.2 绝缘检查 (6)5.3 配置文件检查 (7)5.4 光纤链路检查 (7)5.5 GOOSE开入/开出检查 (8)5.6 动作时间测试 (8)5.7 SOE精度测试 (9)5.8 检修压板闭锁功能检查 (9)5.9 异常告警功能检查 (9)5.10 变压器/电抗器非电量保护检验 (10)5.11 断路器本体功能检验 (10)6.联调试验 (11)6.1 与保护装置的联调试验 (11)6.2 与测控及监控后台的联调试验 (11)7.送电试验 (11)8.竣工 (12)附录:调试报告 (13)1.应用范围本指导书适用于智能变电站智能终端的现场调试工作,规定了现场调试的准备、调试流程、调试方法和标准及调试报告等要求。

2.引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。

本作业指导书出版时,所有版本均为有效。

所有标准及技术资料都会被修订,使用作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GB 14285 继电保护和安全自动装置技术规程GB/T 15147 电力系统安全自动装置设计技术规定DL/T 478 继电保护和安全自动装置通用技术条件DL/T 587 微机继电保护装置运行管理规程DL/T 769 电力系统微机继电保护技术导则DL/T 782 110kV及以上送变电工程启动及竣工验收规程DL/T 860 变电站通信网络和系统DL/T 995 继电保护及电网安全自动装置检验规程Q/GDW 161 线路保护及辅助装置标准化设计规范Q/GDW 175 变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范Q/GDW 267 继电保护和电网安全自动装置现场工作保安规定Q/GDW 396 IEC 61850工程继电保护应用模型Q/GDW 414 变电站智能化改造技术规范Q/GDW 428 智能变电站智能终端技术规范Q/GDW 431 智能变电站自动化系统现场调试导则Q/GDW 441 智能变电站继电保护技术规范Q/GDW 689 智能变电站调试规范Q/GDW XXX 智能变电站标准化现场调试规范国家电网安监〔2009〕664号国家电网公司电力安全工作规程(变电部分)3.调试流程根据调试设备的结构、校验工艺及作业环境,将调试作业的全过程划分为以下校验步骤顺序,见图1:图1 调试流程图4.调试前准备4.1 准备工作安排4.2 作业人员要求4.3 试验仪器及材料4.4 危险点分析与预防控制措施5.单体调试5.1 电源和外观检查5.1.1 电源检查5.1.2 装置外观检查5.2 绝缘检查按照DL/T 995-2006标准的6.2.4和6.3.3的要求,采用以下方法进行绝缘检查:a)新安装时对装置的外引带电回路部分和外露非带电金属部分及外壳之间,以及电气上无联系的各回路之间,用500V兆欧表测量其绝缘电阻值应大于20MΩ。

b)新安装时对二次回路使用1000V摇表测量各端子之间的绝缘电阻,绝缘电阻值应大于10MΩ。

c)对二次回路使用1000V摇表测量各端子对地的绝缘电阻,新安装时绝缘电阻应大于10M Ω,定期检验时绝缘电阻应大于1MΩ。

注:1)绝缘电阻摇测前必须断开交、直流电源;摇测结束后应立即放电,恢复接线。

2)检查结果记录于调试报告表5。

5.3 配置文件检查5.3.1配置文件版本及SCD虚端子检查a)检查SCD文件头部分(Header)的版本号(version)、修订号( revision)、和修订历史(History)确认SCD文件的版本是否正确。

b)采用SCD工具检查本装置的虚端子连接与设计虚端子图是否一致。

注:检查结果记录于调试报告表格表6.1。

5.3.2 装置配置文件一致性检测a)检查待调试装置和与待调试装置有虚回路连接的其它装置是否已根据SCD文件正确下装配置。

b)采用光数字万用表接入待调试装置各GOOSE接口,解析其输出GOOSE报文的MAC地址、APPID、GOID、数据通道等参数是否与SCD文件中一致;光数字万用表模拟发送GOOSE报文,检查待调试装置是否正常接收。

c)检查待调试装置下装的配置文件中GOOSE的接收、发送配置与装置背板端口的对应关系与设计图纸是否一致。

注:检查结果记录于调试报告表6.2。

5.4 光纤链路检查5.4.1 发送光功率检验将光功率计用一根尾纤(衰耗小于0.5dB)接至智能终端的发送端口(Tx),读取光功率值(dBm)即为该接口的发送光功率。

要求光波长1310nm,发送功率:-20dBm~-14dBm;光波长850nm,发送功率:-19dBm~-10dBm。

5.4.2 接收光功率检验将智能终端接收端口(Rx)上的光纤拔下,接至光功率计,读取光功率值(dBm)即为该接口的接收光功率。

接收端口的接收光功率减去其标称的接收灵敏度即为该端口的光功率裕度,装置端口接收功率裕度不应低于3dBm。

5.4.3 光纤连接检查a)检查合并单元光口和与之光纤连接的各装置光口之间的光路连接是否正确,通过依次拔掉各根光纤观察装置的断链信息来检查各端口的GOOSE配置是否与设计图纸一致。

b)将智能终端和与之光纤连接的各装置GOOSE接收压板投入,检修压板退出,检查智能终端无GOOSE链路告警信息。

注:检查结果记录于调试报告表7。

5.5 GOOSE开入/开出检查5.5.1 GOOSE开入检查根据智能终端的配置文件对数字化继电保护测试仪进行配置,将测试仪的GOOSE输出连接到智能终端的输入口,智能终端的输出接点接至测试仪。

启动测试仪,模拟某一GOOSE开关量变位,检查该GOOSE变量所对应的智能终端输出硬接点是否闭合,模拟该GOOSE开关量复归,检查对应的输出硬接点是否复归。

用上述方法依次检查智能终端所有GOOSE开入与硬接点输出的对应关系全部正确。

5.5.2 GOOSE开出检查根据智能终端的配置文件对数字化继电保护测试仪进行配置,将测试仪的GOOSE输入连接到智能终端的输出口,智能终端的输入接点接至测试仪。

启动测试仪,模拟某一开关量硬接点闭合,检查该开关量所对应的智能终端输出GOOSE变量是否变位,模拟该开关量硬接点复归,检查对应的智能终端输出GOOSE变量是否复归。

用上述方法依次检查智能终端所有硬接点输入与GOOSE开出的对应关系全部正确。

5.5.3 GOOSE报文检查用报文分析仪检查智能终端的状态报文输出是否正常,通过模拟故障使智能终端输出GOOSE报文中某一变量变位,从报文分析中观察变位报文输出是否正确。

注:检查结果记录于调试报告表8。

5.6 动作时间测试通过数字化继电保护测试仪对智能终端发跳合闸GOOSE报文,作为动作延时测试的起点,智能终端收到报文后发跳合闸命令送至测试仪,作为动作延时测试的终点,从测试仪发出跳合闸GOOSE报文,到测试仪接收到智能终端发出的跳合闸命令的时间差,即为智能终端的动作时间,测量5次,要求动作时间均不大于7ms。

注:检验结果记录于调试报告表9。

5.7 SOE精度测试将SOE高精度测试仪与卫星信号同步,使测试仪按一定的时间间隔(小于0.5ms),对智能终端进行顺序触发,智能终端SOE时标应与测试仪控制输出时刻、时序一致,要求SOE时标误差小于0.5ms,SOE分辨率小于1ms。

注:测试结果记录于调试报告表10。

5.8 检修压板闭锁功能检查5.8.1 检修标志置位功能检查将智能终端检修压板投入,检查智能终端输出的GOOSE报文中的“TEST”值应为1。

再将智能终端检修压板退出,检查智能终端输出的GOOSE报文中的“TEST”值应为0。

当智能终端检修压板投入,而GOOSE链路对端装置的检修压板退出时该GOOSE链路告警。

5.8.2 GOOSE报文处理机制检查分别修改GOOSE跳、合闸命令报文中的检修位和智能终端检修压板状态,检查智能终端对GOOSE检修报文处理是否正确。

当检修状态一致时,智能终端将GOOSE跳、合闸命令视为有效,当检修状态不一致时,智能终端将GOOSE跳、合闸命令视为无效。

注:检查结果记录于调试报告表11。

5.9 异常告警功能检查5.9.1 电源中断告警断开智能终端直流电源,检查装置告警硬接点应接通。

5.9.2 装置异常告警检查装置插件故障时应有告警信号(通信板、CPU等)。

5.9.3 GOOSE异常告警拔出对应的通信光纤或网线,智能终端发GOOSE异常告警;插入对应的通信光纤或网线,GOOSE异常告警复归。

5.9.4 控制回路断线告警模拟控制回路断线,检查智能终端输出的GOOSE报文有对应告警信息。

注:检查结果记录于调试报告表12。

5.10 变压器/电抗器非电量保护检验5.10.1 定值整定功能检验检查定值输入、修改功能正常;使装置失电后再上电,检查定值保持不变。

5.10.2 非电量保护传动检验a)退出非电量功能硬压板和跳闸出口硬压板,通过短接非电量保护的重瓦斯、轻瓦斯、油温高、绕组温度高等所有非电量开入节点,检查非电量保护信号指示正常,在监控后台检查相应的非电量信号应正确上传至监控后台、故障录波,非电量信号正确,非电量保护的出口继电器应不动作。

b)投入非电量保护重瓦斯硬压板和跳闸出口硬压板,实际到变压器/电抗器本体上模拟重瓦斯继电器动作,检查非电量出口继电器应动作,出口灯点亮,信号正确,各侧断路器实际跳闸正确。

c)其他需要跳闸的非电量保护功能验证同重瓦斯非电量保护。

5.10.3 非电量直跳继电器动作功率测试非电量直跳继电器励磁线圈施加电压,同时串入电流表,电压缓慢升高,直至继电器动作。

记录动作电压和此时电流,计算继电器的动作功率,动作功率应大于5W。

注:检查结果记录于调试报告表13。

5.11 断路器本体功能检验5.11.1 断路器压力闭锁功能检验断路器在跳闸位置,模拟断路器压力低闭锁合闸动作,手合断路器,断路器无法合闸;断路器在合闸位置,模拟断路器压力低闭锁分闸动作,手跳断路器,断路器无法分闸;断路器在合闸位置,使相应线路保护重合闸充电,模拟断路器压力低闭锁重合闸动作,检查重合闸放电,智能终端对应的告警信号正确。

5.11.2 断路器防跳功能检验断路器在跳闸位置,用测试仪发手合开关GOOSE命令使断路器合闸并保持,再加入保护跳闸GOOSE命令,断路器正确跳闸,不出现跳跃现象,对两组跳闸线圈的防跳功能应分别检查。

5.11.3 三相不一致保护检验将就地三相不一致延时继电器按定值单整定,投入就地三相不一致压板,就地合上三相断路器,并将断路器远方/就地把手打至远方,对线路开关还应退出线路保护重合闸。
