供热系统基础知识培训教材
供热基础知识培训
供热基础知识培训供热作为现代生活中不可或缺的一项基础设施，对我们的生活和工作起着重要的作用。
为了加强对供热系统的了解和掌握，提高供热管理水平，以下是关于供热基础知识的培训内容。
一、供热系统概述1.1 供热系统的定义及作用供热系统是指通过热水、蒸汽等方式将余热或专门热源供应给用户，以满足其生活、生产中的供热需求。
供热系统的主要作用是提供舒适的室内温度，改善生活和工作环境。
1.2 供热系统的组成供热系统由供热源、管网输送系统和热力站组成。
供热源可以是锅炉、燃气热水器等，管网输送系统负责将热能输送至用户，热力站则负责将高温热水分发至不同的用户。
二、供热源2.1 锅炉锅炉是供热系统中常用的热能转换设备，其通过燃烧能源产生热能。
常见的锅炉有燃煤锅炉、燃气锅炉和电锅炉等。
锅炉在工业和生活中被广泛应用，其热效率高低直接影响着供热系统的运行效果。
2.2 热泵热泵是一种利用电能驱动的热能转换设备，其通过制冷剂的循环运动，将低温热能转换为高温热能。
热泵具有高效节能的特点，在供热系统中逐渐得到应用。
三、管网输送系统3.1 管道材料供热系统中常见的管道材料有钢管、塑料管和玻璃钢管等。
不同的管道材料具有不同的特点和适用范围，在选择管道时需要根据具体情况进行合理选择。
3.2 管道布局供热系统的管道布局需要遵循一定的原则，如尽量减少管道的长度和弯头的数量，保持管道的坡度等。
合理的管道布局有助于提高供热系统的运行效率和稳定性。
四、热力站4.1 热力站的作用热力站是将供热系统中的高温热水分发至用户的集散地，其主要功能包括热水分发、水质调节和供热功率调节等。
热力站的设计和运行状态对供热系统的正常运行和用户供热质量有重要影响。
4.2 热力站的组成热力站包括主管道、换热设备、水泵和控制系统等组成部分。
主管道负责将高温热水输送至用户，换热设备用于将热水的热能传递给用户，水泵负责推动热水的流动，控制系统则对热力站的运行进行监控和控制。
五、供热系统的运行与管理5.1 运行参数的调整供热系统的运行参数包括供水温度、回水温度、压力和流量等。
供热系统基础知识培训教材
闭式采暖系统
闭式采暖系统优点
闭式采暖系统：采用闭式膨胀水箱，采暖系统与外界大气是隔绝的。
优点： ★采用闭式采暖系统，减少了外界空气氧气进入系统，产生氧腐蚀， 从而腐蚀管路和散热设备。 ★采用闭式采暖系统，采暖水的总量一定，因此总垢量一定，即使所 有的垢质都沉积下来，在所有采暖系统表面结垢也是非常有限的，因 而可减少垢质的生成。
建筑物类型
住宅 办公楼学校 医院幼儿园 旅馆 图书馆 商店 单层住宅 食堂餐厅 影剧院 大礼堂，体育馆
供暖面积热指标q
Kcal/m2.h
W/m2
40~60
47~70
50~70
58~81
55~70
64~81
50~60
58~70
40~65
47~76
55~75
64~87
70~90
81~105
100~120
室内温度℃ 20 20 18 18 18
房间名称 厨房 走廊 厕所 浴室
室内温度℃
10 16 15 25
壁挂炉选型计算方法
★根据计算热负荷选型
Ｑ＝ＫＦ（Ｔn－Ｔw） Ｗ
★据面积热指标选型
Ｑ＝q*f Ｑ：建筑物估算热负荷 q ：建筑面积热指标 f：建筑面积
Ｗ Ｗ Ｗ/m2 m2
面积热指标概算值
一些民用建筑物供暖面积热指标概算值
典型城市
乌鲁木齐，哈密， 克拉玛依
哈尔滨，长春，沈 阳，呼和浩特
太原，兰州， 银 川
青岛，烟台， 大 连
注:冷热指标上层为标准层指标，下层为顶层指标。

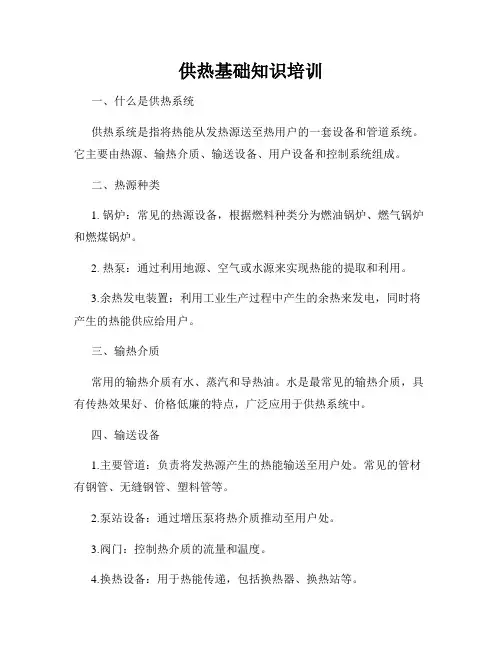

供热基础知识培训
供热基础知识培训一、什么是供热系统供热系统是指将热能从发热源送至热用户的一套设备和管道系统。
它主要由热源、输热介质、输送设备、用户设备和控制系统组成。
二、热源种类1. 锅炉：常见的热源设备，根据燃料种类分为燃油锅炉、燃气锅炉和燃煤锅炉。
2. 热泵：通过利用地源、空气或水源来实现热能的提取和利用。
3.余热发电装置：利用工业生产过程中产生的余热来发电，同时将产生的热能供应给用户。
三、输热介质常用的输热介质有水、蒸汽和导热油。
水是最常见的输热介质，具有传热效果好、价格低廉的特点，广泛应用于供热系统中。
四、输送设备1.主要管道：负责将发热源产生的热能输送至用户处。
常见的管材有钢管、无缝钢管、塑料管等。
2.泵站设备：通过增压泵将热介质推动至用户处。
3.阀门：控制热介质的流量和温度。
4.换热设备：用于热能传递，包括换热器、换热站等。
五、用户设备用户设备用于接收和利用供热系统输送过来的热能，常见的包括散热器、辐射采暖器、热风机、地板采暖等。
六、控制系统控制系统主要用于监测和控制供热系统的运行状态，确保系统的安全稳定运行。
它主要包括温度传感器、压力传感器、流量计、计量表等设备。
七、供热系统的优势1. 提供舒适的室内温度：供热系统能够根据需要调节室内温度，提供舒适的居住环境。
2. 节约能源：供热系统可以通过多种方式回收能量，提高能源利用效率。
3. 方便管理和运维：供热系统可以实现自动化控制，方便管理和维护。
4. 环保节能：与传统的分散供暖方式相比，供热系统能够减少烟尘和废气的排放，更加环保。
八、供热系统运行注意事项1. 定期检查设备性能：对供热系统中的热源设备、管道和设备进行定期的检查和维护，确保其正常运行。
2. 合理调节温度：合理调整供热系统的温度，避免能源的浪费和过度消耗。
3. 加强安全措施：加装相应的安全阀、报警装置等设备，确保供热系统的运行安全。
4. 提高能源利用率：采用节能的输送设备和用户设备，提高供热系统的能源利用效率。
供热基础知识培训课件
严格控制供热系统的排放物，确 保符合国家和地方的相关环保标
准。
推广使用清洁能源和高效节能技 术，降低供热系统的能耗和排放
。
节能减排与绿色供热
提倡绿色供热，推动供热系统 的节能减排工作。
采用先进的节能技术和设备， 提高供热系统的能效和减排效 果。
加强能源管理和监测，合理调 配供热资源，实现能源的优化 利用。
02
供热设备与设施
热源设备
热源设备概述
热源设备是供热系统中的主要设 备，用于产生热水或蒸汽，满足
用户需求。
常见热源设备
常见的热源设备包括燃煤锅炉、燃 气锅炉、燃油锅炉、电锅炉等。
热源设备的选择
选择合适的热源设备需要考虑能源 价格、环保要求、供热需求等因素 。
热网与管路
热网与管路概述
热网与管路的维护与保养
供热基础知识培训课件
目录
• 供热系统概述 • 供热设备与设施 • 供热能源与燃料 • 供热安全与环保 • 供热系统维护与管理 • 供热系统设计与优化
01
供热系统概述
供热系统的定义与组成
总结词
供热系统是指通过某种方式将热能从热源传递给用户，以满足其采暖、热水等需求的系 统。
详细描述
供热系统由热源、管网、换热站和末端装置等部分组成。热源是指提供热能的设备，如 锅炉房、热电站等；管网是连接热源和用户的管道系统；换热站是将热源的热能传递给 水，再通过水泵输送到用户端的设备；末端装置是指直接与用户连接的散热器、地暖等
设备。
供热系统的分类
总结词
供热系统可以根据不同的分类标准进行分类，如按热媒种类、供热范围、供热方 式等。
详细描述
按热媒种类，供热系统可分为热水供热系统和蒸汽供热系统；按供热范围，可分 为区域供热系统和集中供热系统；按供热方式，可分为直接供热系统和间接供热 系统。此外，还有分散式供热系统和集中式供热系统等分类方式。
供暖行业的书本
供暖行业的书本供暖行业是指为居民、企事业单位提供取暖服务的行业，随着冬季来临，供暖行业的重要性日益凸显。
为了更好地了解和掌握供暖行业的相关知识，以下是一些供暖行业的经典书籍，供大家参考学习。
1. 《供暖系统设计与运行》这本书详细介绍了供暖系统的设计原理、运行管理以及常见问题的解决方法。
通过学习这本书，可以了解到供暖系统的工作原理、热负荷计算方法、管道布置和设备选型等相关知识。
2. 《供暖设备与控制技术》这本书主要介绍了供暖设备的分类、特点和选型，并详细讲解了供暖控制系统的原理和应用。
通过学习这本书，可以了解到不同类型供暖设备的工作原理、性能指标以及选购和维护方法。
3. 《供暖节能技术与应用》这本书重点介绍了供暖节能技术的原理和应用，包括换热器优化设计、热泵技术、太阳能热利用等内容。
通过学习这本书，可以了解到如何利用先进的节能技术提高供暖系统的能效，减少能源消耗。
4. 《暖通空调工程设计手册》这本书是供热工程师和设计人员必备的参考工具书，详细介绍了暖通空调工程设计的各个方面，包括供暖系统设计、管道布置、设备选型、热负荷计算、水质处理等内容。
通过学习这本书，可以系统地了解供暖系统设计的各个环节和注意事项。
5. 《供暖行业标准与规范》这本书是供暖行业的标准和规范的集锦，包括国家标准、行业标准和地方性规范。
通过学习这本书，可以了解到供暖行业的标准要求，帮助提高设计和施工的质量，确保供暖系统的稳定运行。
6. 《供暖工程实用手册》这本书主要介绍了供暖工程的实际操作技巧和常见问题的解决方法，包括安装调试、故障排查和维护保养等内容。
通过学习这本书，可以掌握供暖工程的实际操作技能，提高工作效率和质量。
以上是供暖行业的一些经典书籍，涵盖了供暖系统设计、设备选型、节能技术、标准规范以及实际操作等方面的知识。
通过学习这些书籍，可以全面了解供暖行业的相关知识，提高自己的专业水平，为供暖行业的发展做出贡献。
供热基础知识培训
城市天然气等清洁燃料的使用份额越来越大以及长江流域等传统非供 暖地区供暖需求的增长。
国内以热电联产为主，新型供热方式为辅
• 我国供热所用能源包括：煤炭、燃油、天然气、电 能、核能、太阳能、地热等，但是集中供热所用能 源目前仍以煤炭为主，北京、上海和有资源条件的 城市开始使用天然气、轻油或电。
青藏高原：平均海拔4000m，大气压为62KPa，此时水的沸点 为87 ℃；
珠穆朗玛峰：海拔高达8848m，大气压33KPa，沸点71 ℃；
真空锅炉通过抽真空，形成一个几乎没有空气的低压环境，然 后利用水在低压下（低于大气压）低温沸腾产生蒸汽，通过 汽水凝结换热方式将热量输出的原理工作的。
• 水的沸点与真空度对应表： 真空度(Kpa) 0 -31 -54 -70 -81 -89 -94 -97 -99 -101 水沸点(℃) 100 90 80 70 60 50 40 30 20 0
主要燃料发热值如下所示：
煤的发热量一般为6000kcal/kg； 天然气发热量一般为8600kcal/Nm3； 城市煤气发热量一般为3700-5500kcal/ Nm3； 焦炉煤气发热量一般为3800—4060Kcal/m3 液化石油气的是21000—28600Kcal/m3 0#轻柴油发热量一般为10200kcal/kg； 重油发热量一般为9000-10500kcal/kg。
用，因此燃烧放出的热量中应扣除这部分热量，而包括这部 分发热量的热值称为高位发热量，锅炉一般采用低位发热 量来计算热效率）
耗气量
★通常用Nm3/h
耗气量的计算公式：供热量（输出功率）（Kcal/h）/(燃料发 热值×锅炉效率）
供热基础知识培训
蒸汽供暖及其特点
蒸汽供暖通过蒸汽传递热能，适用于大型建筑物，具有高效率和可靠性。
热水供暖及其特点
热水供暖通过热水循环进行供热，适用于中小型建筑物，具有灵活性和节能 优势。
热电联产和供热
热电联产将电力和热能一起生产，通过供热和供电联动提高能源利用效率。
集中供热和分户供热的比较
集中供热将热能集中供应给整个社区，而分户供热则将热能供应到每一户居 民。
供热不仅提供温暖和舒适的室内环境，还促进健康、增加生产力，并推动城 市的可持续发展。
怎样评价供热的质量
供热质量可以通过供热能效、温度稳定性、舒适性和环境影响等方面进行评 价。
Байду номын сангаас
供热的分类
供热可以根据传热介质、供热方式和供热范围等进行分类，包括地热供暖、蒸汽供暖和热水供暖。
地热供暖及其特点
地热供暖利用地下热能进行供热，具有稳定的供热温度和较低的能耗。
利用可再生能源进行供热
可再生能源如太阳能和地热能可以用于供热，减少对传统能源的依赖，降低环境影响。
供热系统的概述
供热系统包括供热介质、供热设备、供热管道和控制系统，通过有序运行实现供热。
供热系统的组成
供热系统由锅炉、热交换器、循环泵、管道、阀门和控制系统等组成，各部 件协同工作实现供热。
供热系统的原理
供热管道系统
供热管道系统用于输送热能，包括供水管道、回水管道和分支管道，确保热能的传递和平衡。
供热设备的分类
供热设备可以根据热源类型、热传递方式和功率大小进行分类。
锅炉和热交换器的原理
锅炉是将燃料燃烧产生热能的设备，而热交换器是用于热能传递的核心部件。
锅炉和热交换器的常见故障及 维护
锅炉和热交换器可能出现的故障包括泄漏、堵塞和腐蚀，需要定期维护和检 修。
供热基础知识培训
热用户
• 用户采暖形式 • 1、散热器（暖气片） • 2、地暖 • 3、空调系统 • 散热器与地暖的供暖系统 • 1、单管串联（规范要求楼高不高于20米，不然会产生垂直失调的问题） • 2、分户采暖热水系统（规范要求一般楼高不超过40米，主要与循环泵承压能力有关）
第7页/共15页
3、供暖系统主要设备功能及作用
第8页/共15页
• 5、软化水箱 • 功能：储蓄软化水。 • 6、膨胀水箱 • 功能：为锅炉补水定压作用。用的水为软化水，从软化罐与软水箱之间的管道接
管，利用自来水自然压力补进膨胀水箱。
第9页/共15页
4、主要设备估算方式
• 1、锅炉 • 燃气、燃油锅炉，一吨锅炉可以满足1.2万平方米的居民建筑。 • 燃煤锅炉，一吨锅炉可以满足1万平方米的居民建筑。 • 2、一次循环泵 • 一吨25℃温差的锅炉需要24m³/h的循环量。扬程一般选取12-15
• 4）管井内供水阀前压力偏高，回水阀门偏低或竖井内压力表示数 偏低，则证明阀门损坏，检查阀芯是否正常。
• 3、末端不热处理方式：一般由循环量不足造成，调节流量方式为， 从热源端开始调节，减小流量。
• 4、上供下回系统，底层不热，顶层特热，检查立管放气装置，同 时确保补水泵压力正常。 第12页/共15页
第13页/共15页
结束语
•谢谢！
第14页/共15页
感谢您的欣赏！
第15页/共15页
第2页/共15页
举例
• 1、医学上讲通则不痛，痛则不通。 • 供暖举例：管网阻塞，用户必然不热。 • 2、人体手脚容易凉。 • 供暖举例：管网末端用户最不容易热。 • 3、人有高血压、低血压。 • 供暖举例：系统有超压运行与低压运行，都对系统不利。
