简易电容测试电路(经典)详解
电容的测量方法及原理
电容的测量方法及原理电容是电学中的一个重要概念，它是指两个导体之间的电荷储存能力。
在电路中，电容器是一种常见的元件，它可以储存电荷并在电路中起到滤波、耦合等作用。
因此，电容的测量方法及原理对于电路设计和维护都具有重要意义。
一、电容的测量方法电容的测量方法主要有以下几种：1. 直接测量法直接测量法是最简单的电容测量方法，它只需要使用万用表或电容表直接测量电容器的电容值即可。
在使用万用表或电容表进行测量时，需要注意选择合适的量程和测量方式，以保证测量结果的准确性。
2. 交流电桥法交流电桥法是一种常用的电容测量方法，它利用交流电桥的平衡条件来测量电容器的电容值。
在使用交流电桥进行测量时，需要先调节电桥的平衡，然后根据平衡条件计算出电容器的电容值。
3. 时域反射法时域反射法是一种高精度的电容测量方法，它利用电磁波在传输线上的反射特性来测量电容器的电容值。
在使用时域反射法进行测量时，需要先将传输线连接到电容器上，然后通过测量反射波的时间和幅度来计算出电容器的电容值。
二、电容的测量原理电容的测量原理主要涉及电容的定义、电容器的结构和电容的计算公式。
1. 电容的定义电容是指两个导体之间的电荷储存能力，它的单位是法拉（F）。
在电路中，电容器是一种能够储存电荷的元件，它由两个导体板和介质组成。
2. 电容器的结构电容器的结构主要由两个导体板和介质组成。
导体板可以是金属板、箔片或导电涂层，介质可以是空气、瓷质、塑料等。
当电容器两个导体板之间加上电压时，会在介质中形成电场，导致电荷在导体板上积累，从而形成电容。
3. 电容的计算公式电容的计算公式为C=Q/V，其中C表示电容，Q表示电容器中储存的电荷量，V表示电容器两个导体板之间的电势差。
在实际测量中，可以通过测量电容器的电荷量和电势差来计算出电容的值。
电容的测量方法及原理对于电路设计和维护都具有重要意义。
在实际测量中，需要根据具体情况选择合适的测量方法和仪器，并注意测量条件和误差控制，以保证测量结果的准确性。
电容测试原理
电容测试原理电容测试是在电子领域中常见的测试方法之一，用于检测电路元件的电容值。
本文将介绍电容测试的原理及其应用。
1. 电容测试简介电容测试是一种通过测量电路元件的电容值来评估元件质量和性能的方法。
电容是电子元器件的基本参数之一，指的是元件存储电荷的能力。
通常用法拉第（F）作为电容的单位。
电容测试可以对电路板、电容器、电感器等元件进行检测，并帮助我们了解电路的特性和性能。
2. 电容测试的原理电容测试的原理基于电荷存储和电压变化之间的关系。
当电容器中充电时，电压随时间的变化服从以下公式：V(t) = V0(1 - e^(-t/RC))其中，V(t)表示时间t时刻的电压值，V0表示初始电压值，R是电阻值，C是电容值。
利用这个公式，我们可以通过测量电压变化的速度来推断电容的大小。
通常，电容测试会使用恒定的电流或电压来充电或放电电容器，并测量电压在充电和放电过程中的变化情况。
根据充放电的时间和电压变化的速度，可以计算出电容的数值。
3. 电容测试的应用电容测试在电子制造和维修中具有重要的应用价值。
以下是一些常见的应用场景：3.1 电路板测试在电路板制造过程中，电容测试可以用来验证电容器的质量和性能。
通过对电路板上的电容器进行测试，可以检测出可能存在的故障和缺陷。
这有助于提高生产效率和产品质量。
3.2 电路分析电容测试可以帮助工程师对电路进行分析。
通过测试元件的电容值，可以评估电路的特性和性能。
这对于优化电路设计和故障排除非常重要。
3.3 电容器选择在电子设备的设计中，选择合适的电容器对于性能和可靠性至关重要。
电容测试可以帮助工程师确定合适的电容器。
通过测试不同型号和厂家的电容器，可以评估它们的质量和性能，以便做出正确的选择。
4. 总结电容测试是一种重要的电子测试方法，可以用来评估电路元件的电容值。
通过测量电压变化的速度，可以推断出电容的大小。
电容测试在电子制造和维修中具有广泛的应用，可以帮助提高生产效率和产品质量，优化电路设计，并选择合适的电容器。
电容检测方法
电容检测方法引言电容是电路中常见的元件之一，其主要作用是储存电荷和能量。
为了确保电容元件的质量和性能稳定，需要进行电容检测。
电容检测方法是通过测量电容元件的电容值来判断其质量和性能的一种方法。
本文将介绍常见的电容检测方法，包括直流电压法、交流电压法、频率法等，并分析它们的优缺点和适用场景。
1. 直流电压法直流电压法是一种简单而常用的电容检测方法。
基本原理是通过使用直流电压源施加稳定的直流电压到电容元件上，并测量电流，然后根据电阻和电容的关系计算电容值。
具体的步骤如下： 1. 将待测电容元件与一个稳定的直流电压源连接。
2. 测量电流，并记录下来。
3. 根据Ohm’s Law，计算电容值。
直流电压法的优点是简单易行，可以快速测量电容值。
然而，该方法只能测量电容元件的电容值，并不能提供关于电容元件其他性能指标的信息。
2. 交流电压法交流电压法是一种能够同时测量电容属性和损耗因素的电容检测方法。
该方法基于电容元件对交流电流和交流电压的响应特性进行测量和分析。
具体的步骤如下： 1. 将待测电容元件与一个交流电压源连接。
2. 测量电流和电压，并记录下来。
3. 根据电流和电压的相位差以及待测电容元件的阻抗计算电容值和损耗因素。
交流电压法可以提供电容元件的电容值和损耗因素的信息，因此在电容元件质量控制和性能评估方面具有重要意义。
然而，该方法在测量过程中可能会受到电压源的不稳定性和测量误差的影响。
3. 频率法频率法是一种通过改变电容元件的工作频率，利用电容元件对不同频率电压的响应特性进行测量的方法。
具体的步骤如下： 1. 选择一系列不同频率的交流电压作为输入信号。
2. 测量电流和电压，并记录下来。
3. 根据频率对电流和电压的影响分析和计算电容值。
频率法可以用于测量电容元件的电容值和其他电容特性，例如等效串联电阻等。
此外，通过分析电容元件在不同频率下的行为，还可以进一步评估电容元件的稳定性和可靠性。
4. 其他方法除了上述介绍的方法外，还存在一些其他电容检测方法，例如反射法、数据处理法等。

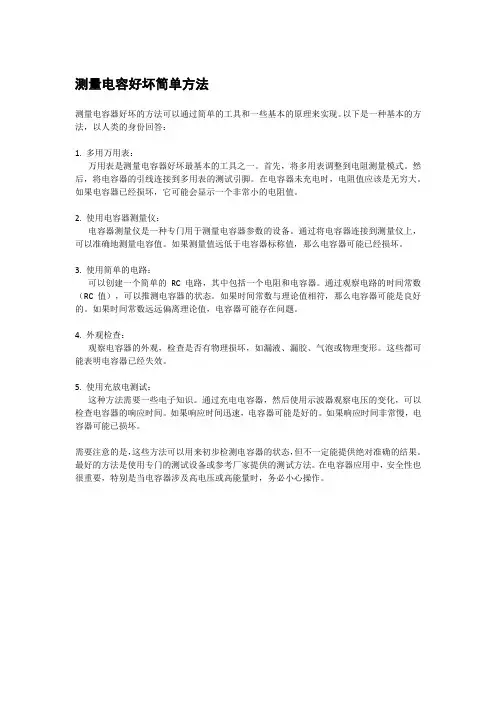

测量电容好坏简单方法
测量电容好坏简单方法测量电容器好坏的方法可以通过简单的工具和一些基本的原理来实现。
以下是一种基本的方法，以人类的身份回答：1. 多用万用表：万用表是测量电容器好坏最基本的工具之一。
首先，将多用表调整到电阻测量模式。
然后，将电容器的引线连接到多用表的测试引脚。
在电容器未充电时，电阻值应该是无穷大。
如果电容器已经损坏，它可能会显示一个非常小的电阻值。
2. 使用电容器测量仪：电容器测量仪是一种专门用于测量电容器参数的设备。
通过将电容器连接到测量仪上，可以准确地测量电容值。
如果测量值远低于电容器标称值，那么电容器可能已经损坏。
3. 使用简单的电路：可以创建一个简单的RC 电路，其中包括一个电阻和电容器。
通过观察电路的时间常数（RC 值），可以推测电容器的状态。
如果时间常数与理论值相符，那么电容器可能是良好的。
如果时间常数远远偏离理论值，电容器可能存在问题。
4. 外观检查：观察电容器的外观，检查是否有物理损坏，如漏液、漏胶、气泡或物理变形。
这些都可能表明电容器已经失效。
5. 使用充放电测试：这种方法需要一些电子知识。
通过充电电容器，然后使用示波器观察电压的变化，可以检查电容器的响应时间。
如果响应时间迅速，电容器可能是好的。
如果响应时间非常慢，电容器可能已损坏。
需要注意的是，这些方法可以用来初步检测电容器的状态，但不一定能提供绝对准确的结果。
最好的方法是使用专门的测试设备或参考厂家提供的测试方法。
在电容器应用中，安全性也很重要，特别是当电容器涉及高电压或高能量时，务必小心操作。
测电容电感的实验原理
测电容电感的实验原理测量电容和电感的实验原理一、测量电容的原理电容（C）是电路中储存电荷的能力。
测量电容的一种常见方法是使用LC振荡电路。
原理如下：1. 使用一个感性电阻（电感）和一个电容并联连接，形成一个LC电路。
电容器两端电压为Vc，电感两端电压为VL。
2. 在平衡状态（稳态），电感和电容存储的能量互相交换，导致电感和电容的电压大小相等且反向。
即VL = -Vc。
3. 通过测量电感两端电压和电容两端电压的差值，即VL - Vc，可以确定电容C 的大小。
4. 假设电容C已知，电感L未知。
通过测量电容两端电压和电感两端电压的相位差，可以确定电感L的大小。
5. 根据LC振荡电路的特性，当电感和电容的值确定时，电路的频率达到共振频率。
在共振频率下，电感和电容的电压差达到最大值。
二、测量电感的原理电感（L）是电流在闭合回路中产生磁场所储存的能力。
测量电感的一种常见方法是使用RLC限制性振荡电路。
原理如下：1. 在RLC限制性振荡电路中，电容器两端电压为Vc，电感两端电压为VL，电阻的电压为VR。
2. 当电容充电到一定程度，电压达到峰值时，电容开始放电，电流开始流入电感，磁场开始产生。
3. 由于电容器放电，电容的电压Vc逐渐减小，而电感的电压VL逐渐增大。
4. 在平衡状态（稳态），电流的瞬时值和电容器和电感的电压之间满足以下关系：Vc + VL + VR = 0。
5. 通过测量电容两端电压和电感两端电压的差值，即VL - Vc，可以确定电感L 的大小。
6. 假设电感L已知，电容C未知。
通过测量电容两端电压和电感两端电压的相位差，可以确定电容C的大小。
总结：测量电容的原理主要涉及LC振荡电路，根据电容和电感的电压差和相位差测量电容和电感的大小。
测量电感的原理主要涉及RLC限制振荡电路，根据电容和电感的电压差和相位差测量电感和电容的大小。
这两种测量方法都是通过测量电压差和相位差来确定电容和电感的大小，因此实验中需要使用适当的仪器进行测量，并根据测量结果计算电容和电感的数值。
测量电容的实验方法及注意事项
测量电容的实验方法及注意事项电容是电路中常见的基本元件，具有存储电荷和平滑电压的功能。
在实际应用中，测量电容值是非常重要的。
本文将介绍测量电容的实验方法以及注意事项。
一、直流法测量电容直流法是测量电容最常用的方法之一。
其原理是通过充电或放电过程来测量电容器的电压变化，从而计算出电容的值。
实验步骤：1. 准备一台直流电源、一个电容器和一个电压计。
2. 将直流电源的正极与电容器的正极相连，负极与电容器的负极相连。
3. 将电压计的正极连接到电容器的正极，负极连接到电容器的负极。
4. 打开电源，记录下电压计的读数。
5. 关闭电源，等待电容器放电完毕，再次记录下电压计的读数。
6. 根据电压的变化量计算电容的值。
电容的计算公式为 C = Q / V，其中 C 为电容的值，Q 为电容器存储的电量，V 为电压的变化量。
注意事项：1. 实验时要确保电源的电压稳定，并避免过高的电压对电容器造成损坏。
2. 为了提高测量精度，应该进行多次实验并取平均值。
3. 在放电过程中，要等待电容器完全放电，避免误差的产生。
二、交流法测量电容交流法是另一种常用的测量电容的方法。
该方法利用交流信号通过电容器时产生的相移来计算电容的值。
实验步骤：1. 准备一台交流信号发生器、一个电容器、一个电阻和一个示波器。
2. 将交流信号发生器的输出端连接到电阻的一端，另一端连接到电容器的一端，再将另一端的电容器连接到示波器的输入端。
3. 调节交流信号发生器的频率，并观察示波器上的波形。
4. 测量电容器和电阻之间的相移角度，并根据相移角度计算电容的值。
电容计算公式为C = 1 / (2πfR) ，其中 C 为电容的值，f 为信号发生器的频率，R 为电阻的阻值。
注意事项：1. 实验时要选择适当的频率范围，以保证测量结果的准确性。
2. 注意电容器的极性，确保正确连接电容器。
3. 在测量过程中，保持电路的稳定，避免干扰信号的产生。
综上所述，测量电容的实验方法主要包括直流法和交流法。
多种方法测电容(绝对齐全)
怎样用万用表检测电容器(带图片)电容器是一种最为常用的电子元件。
电容器的外形及电路符号缤?-10所示。
电容器的通用文字符号为“C”。
电容器主要由金属电极、介质层和电极引线组成，两电极是相互绝缘的。
因此，它具有“隔直流通交流”的基本性能。
用数字万用表检测电容器，可按以下方法进行。
一、用电容档直接检测某些数字万用表具有测量电容的功能，其量程分为2000p、20n、200n、2μ和20μ五档。
测量时可将已放电的电容两引脚直接插入表板上的Cx插孔，选取适当的量程后就可读取显示数据。
2000p档，宜于测量小于2000pF的电容；20n档，宜于测量2000pF 至20nF之间的电容；200n档，宜于测量20nF至200nF之间的电容；2μ档，宜于测量200nF至2μF之间的电容；20μ档，宜于测量2μF至20μF之间的电容。
经验证明，有些型号的数字万用表（例如DT890B＋）在测量50pF 以下的小容量电容器时误差较大，测量20pF以下电容几乎没有参考价值。
此时可采用串联法测量小值电容。
方法是：先找一只220pF左右的电容，用数字万用表测出其实际容量C1,然后把待测小电容与之并联测出其总容量C2，则两者之差（C1－C2）即是待测小电容的容量。
用此法测量1～20pF的小容量电容很准确。
二、用电阻档检测实践证明，利用数字万用表也可观察电容器的充电过程，这实际上是以离散的数字量反映充电电压的变化情况。
设数字万用表的测量速率为n次/秒，则在观察电容器的充电过程中，每秒钟即可看到n个彼此独立且依次增大的读数。
根据数字万用表的这一显示特点，可以检测电容器的好坏和估测电容量的大小。
下面介绍的是使用数字万用表电阻档检测电容器的方法，对于未设置电容档的仪表很有实用价值。
此方法适用于测量0.1μF～几千微法的大容量电容器。
1．测量操作方法如图5-11（a）所示，将数字万用表拨至合适的电阻档，红表笔和黑表笔分别接触被测电容器Cx的两极，这时显示值将从“000”开始逐渐增加，直至显示溢出符号“1”。
电容的测量方法及原理
电容的测量方法及原理
电容是描述一对导体之间储存电能能力大小的物理量。
电容的单位是法拉(F)。
电容的测量方法有：
1. 电桥法：利用交流电桥进行测量，通过调节电桥的平衡，得到待测电容的值。
2. 电压比较法：用一标准电容与待测电容串联在电路中，通过比较两个电容在同一电压下的电荷储存情况，得到待测电容的值。
3. 电荷积分法：通过连接一个恒流源和待测电容，并对电路进行积分测量，得到待测电容的值。
4. 时域法：利用充电或放电时间与电容容值成反比的原理，通过计算电容的时间常数来测量电容的值。
电容的原理是介质的电容与介质厚度、介质常数和电极间距离有关，其计算公式为C=ε0εrA/d，其中C为电容，ε0为真空介电常数，εr为相对介电常数，A为电极面积，d为电极间距离。
由此可知，电容大小随着介质的厚度增加而增加，随着电极间距离的减小而增加，同时与介质的介电常数有关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VCC R4 34 10K _LIN Key = C R5 1k A2 50%
RST DIS THR TRI VCC OUT
VCC
5V
35R10 10k
33 2 C4 10nF
CON GND
555_VIRTUAL
R11 10k
C5 100nF 0
单稳态电路
译码数码管显 示
多谐振荡器
提供合适的基
准电压
单元电路设计及说明（电容数字测量仪基本原理）
在数字电路中常使用矩形脉冲作为信号，进 行信息传递，或作为时钟信号用来控制和驱 动电路。本实验是自激多谐振荡器，它是不 需要外加信号触发的矩形波发生器。另一类 是他激多谐振荡器，有单稳态触发器，它需 要在外加触发信号的作用下输出具有一定宽 度的矩形脉冲波；有施密特触发器(整形电 路)，它对外加输入的正弦波等波形进行整 形，使电路输出矩形脉冲波。
23 25 26 27 28 29 30
13 12 11 10 9 15 14
OA OB OC OD OE OF OG
U6 VCC
4511BD_5V
4511BD_5V
~EL ~BI ~LT
~EL ~BI ~LT
OA OB OC OD OE OF OG
13 12 11 10 9 15 14
U7 VCC 5V
闸门电路：NE555构成的单稳态电路 （触发时间为一秒）
右图是人工启动单稳， 定时电阻定时电容位 置分别为图中的Rt和 Ct，也就是电路的结 构特点是：“RT6.2-CT”。
以下为555芯片内部电路图以及单稳态电路 工作波形（图中电容C即为测试电容Cx）
vI t
0
vC
2VCC /3
0
t
vo t
DA DB DC DD
7 1 2 6
5 4 3
7 1 2 6
VCC 13 14 15 16 20 17 18 19
3 4 5 6
1A 1B 1C 1D
CP1
EN1 MR1
5V
2 7
1
2 7
EN1 MR1
VCC
12
0
连续触发电路：NE555电路组成的多 谐振荡器
连续触发电路：NE555电路组成的多谐 振荡器
根据电路图a，即T=0.7（R1+2R2） C1……………………………………….(2) (1)/(2)得到计数N，N=Tw/T=1.1RCx/0.7(R1+2R2)C。当Cx=1uF 时，计数N为Cx以uF为单位的倍数。而电路中出现的档位操作是用来调 节单稳态电路出现高电平的时间，也是切换电容的单位的操作。
THR
27 1
TRI CON GND
74LS00D C1 0.1uF-POL Cx
C3 10uF 0
555_VIRTUAL
1.0uF
系统组成框图
它由测试电路和显示电路两部分组成。在测试电路 中，第一个555定时器做多谐振电路，它通过电容 配合电阻冲放电产生一系方波脉冲。第二个555定 时器组成单稳态触发器，它利用被测电容Cx的充放 电过程去调制一个频率和占空比均固定的脉冲波形， 使其占空比q与C 成正比，显然经过衰减电路取出 合适的脉宽的直流电压Vo。然后由MC14433通过A/D 转换，同时由MC1403提供合适的基准电压，再通过 七段锁存译码驱动器CD4511译码和MC1413的达林顿 反向驱动从LED显示器上读出电容。
寡人猪八戒 制作
简易电容测试电路
要求：能够测0.01微法—99微法范围内的电容值， 且可以换档操作。用两个数码管作为显示原件。测 试时，测试电容接至测试端自动显示出被测电容值， 且响应时间不超过2秒。
方案论证
电容、电阻和施密特触发器构成一个多谐振荡器。 在电源刚接通时，电容C上的电压为0，多谐振荡器 输出Vo为高电平，Vo通过R对电容C充电。当C上充 得的电压Vc=Vt+时，施密特触发器翻转，Vo变成低 电平，Vc又通过R放电，Vc下降，当Vc=Vt-时施密 特触发器又翻转，输出Vo又变成高电平。如此往复 振荡产生一系列时间脉宽送入单片进行中央处理， 最后送出显示信号通过LED显示。 本系统设计主要采用555集成定时器构成多谐振荡 器、单稳态触发器等电路把被测电容的电容量转换 成电压量，再把电压量通过译码器把电压量转换成 数字量并显示，从而实现电容测量。
电容数字测量仪基本原理
在单稳态电路中，当它输出的的脉冲幅度一定时， 其输出脉冲电压的平均值只与脉冲的频率或脉宽成 正比。如果将单稳态电路CP端输入的触发脉冲的频 率固定，那么输出脉冲电压打的平均值就只与脉冲 的宽度成正比了。 电容测量的基本原理是：把电容量通过电路转换成 电压量，然后把电压量经模数转换器转换成数字量 进行显示。电容数字测量仪可由多种方法设计。如 由555集成定时器构成单稳态触发器、多谐振荡器 等电路。
VCC 5V VCC
R2 50% 1K _LIN Key = A 39 R12 470 40 R8 R9 100k 1.0M 30
R1 10k
31 A1 J2
VCC RST DIS OUT
U1A 42 74LS00D 36 R3 41 1k J1 Key = B 0 32 U2B
计数单元：（双十进制BCD计数器） 显示电路：（CD4511驱动共阴数码管）
4511BCD—7段锁存 /译码/驱动器
4518双BCD码计数器 （十进制）
R6 1k 22Fra bibliotekR7 1k 24
CK
CA
U4
A B C D E F G A B C D E F G H
U5
37 36 35 34 33 32 31
电容数字测量仪基本原理
这种电路产生的脉宽可以从几个微秒到数分钟，从 式(1)可以看到，当R固定时，改变电容c则输出脉 宽TW跟着改变，由Tw 的宽度可以求出电容的大小。 把单稳态触发器的输出电压V o取平均值，由于电 容量的不同，Tw的宽度也不同，则Vo的平均值也不 同，由Vo的平均值大小也就可以得到电容C的大小。 如果把这个Vo的平均值送到3 位A／D转换器，经显 示器显示的数据就是电容量的大小。由于单稳态触 发器的输出脉冲宽度Tw与电容C成正比，还可利用 数字频率计的知识，把此脉冲作闸门时间和标准脉 冲相“与”，得到计数脉冲，该计数脉冲送计数锁存-译码显示系统就可以得到电容量的数据。
