沈阳建筑大学《建筑图学1》总复习
建筑制图期末复习资料
建筑制图课程复习资料一、制图基本知识制图基本知识包括：《房屋建筑制图统一标准》（GBJ1-86）中关于制图的基本规定、绘图工具和仪器的使用以及几何作图等。
1)手工绘图绘图工具包括：铅笔、图板、丁字尺、三角板、圆规、针管笔、硫酸纸等。
图板是绘图时用来铺放图纸的矩形案板。
针管笔，针管绘图笔的头部装有带通针的针管，能吸存碳素墨水。
一般的绘图顺序为：先用铅笔在白纸上打好底稿，再用针管笔在硫酸纸上抄绘一遍。
2)制图基本规定建筑工程图是表达建筑工程设计的重要技术资料，是建筑施工的依据。
为统一工程图样的画法，便于交流技术和提高制图效率，国家制定了一系列标准。
一、图幅图幅是指绘图时采用的图纸幅面。
为了合理使用图纸，所有图纸的幅面及图框尺寸应符合表13-1的规定及图13-1的格式。
图纸的使用方式有两种：横式和立式。
如图13-1二、标题栏及会签栏图纸标题栏（简称图标）是用来填写设计单位（设计人、绘图人、审批人）的签名和日期、工程名称、图名、图纸编号等内容的。
标题栏必须放置在图框的右下角。
横式使用的图纸、应按图13-1(a)的形式布置。
立式使用的图纸，应按图13-1（b）的形式布置。
立式使用的Ａ４图纸应按图１３－２的形式布置。
图纸标题栏应按图１３－３的格式分区绘制。
会签栏是为各工种负责人签署专业、姓名、日期用的表格,如图１３－４。
三、比例图样的比例，应为图形与实物相对应的线性尺寸之比。
比例规定用阿拉伯数字表示，如１：２０，１：５０，１：１００等。
对于建筑工程图，多用缩小的比例绘制在图纸上，如用１：２０画出的图样，其线性尺寸是实物相对应线性尺寸的１／２０。
比例的大小是指比值的大小，如１：５０大于１：１００；无论图的比例大小如何，在图中都必须标注物体的实际尺寸。
绘图时选用哪种比例，应根据图样的用途和被绘物体的复杂程度，选用表１３－３中的比例。
图中的比例，应注写在图名的右侧，比例的字高，应比图名的字高小１或２号，图名下画一条粗实线（不要画两条）其长度与图名文字所占长短相当。
建筑制图复习资料
建筑制图复习资料一、单项选择题。
1. 建筑施工图上一般注明的标高是绝对标高和相对标高。
2. 有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是50m 。
3. 建筑工程图中尺寸单位，总平面图和标高单位用m为单位。
4.施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是mm。
5. 关于标高，下列零标高应注“±”的说法是错误的。
6.三视图采用的投影方法是正投影法。
7.画组合体的视图时，首先应该进行线面分析。
8. 国家标准中规定标题栏正常情况下应画在图纸的右下角。
９．图形上标注的尺寸数字表示机件的实际尺寸。
１０．标高是标注建筑物高度的一种尺寸形式，其单位为毫米。
11. 平面图、剖面图、立面图在建筑工程图比例选用中常用1：500 1：200 1：100 。
12. 下列标高标注正确的是二、判断题。
1、断面图是假想用一剖切形体，画出剖切面切到部分的图形和末剖切到面可见部分的图形。
（√）2、平面图定位轴线的竖向编号应用大写拉丁字母，从下至上顺序编写，其中的I、Q、J不得用作轴线编号。
（×）3、总平面图是画在有等交线或坐标方格网的地形图上。
（×）4、建筑立面图是平行于建筑物各方向外表立面的正投影图。
（√）5、常用构件的代号“GL”表示基础梁。
（×）三、简答题。
1.产生投影必须具备的三个基本条件是什么？产生投影必须具备的三个基本条件是投影线、被投影的物体和投影面2.三视图之间的投影规律是什么？3.一个完整的尺寸所包含的三个基本要素是什么？一个完整的尺寸所包含的三个基本要素是尺寸线、尺寸界线、尺寸数字。
四、根据三视图之间的投影关系，请补画图１和图２视图中的漏线。
五、看图回答问题。
（2大题，共３2分）。
1.阅读图1-1剖面图回答下列问题（每空2分，共14分）（1）该图的绘图比例是( )。
（2）地面标高是( )。
（3）南阳台护栏高是1070mm，南卧室窗户高度是2400mm。

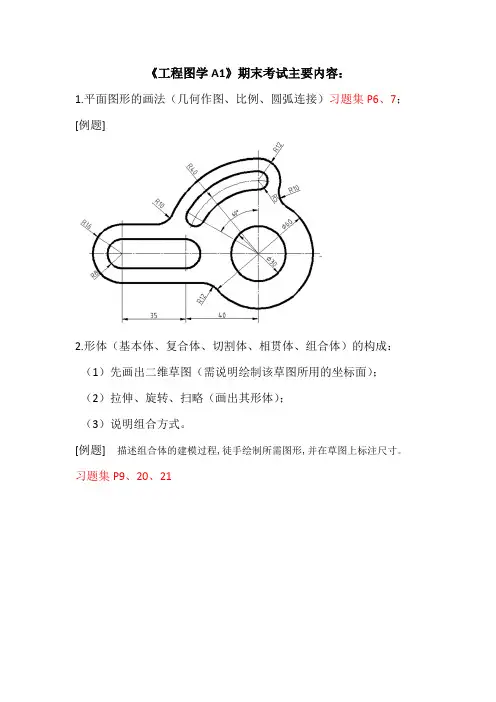

《工程图学A1》期末复习提纲
《工程图学A1》期末考试主要内容：
1.平面图形的画法（几何作图、比例、圆弧连接）习题集P6、7；[例题]
2.形体（基本体、复合体、切割体、相贯体、组合体）的构成：（1）先画出二维草图（需说明绘制该草图所用的坐标面）；（2）拉伸、旋转、扫略（画出其形体）；
（3）说明组合方式。
[例题] 描述组合体的建模过程,徒手绘制所需图形,并在草图上标注尺寸。
习题集P9、20、21
答案：
3.形体（基本体、复合体、切割体、相贯体、组合体）形状的表达：
画三视图（形体分析法，按形成过程画图给分、并给图线质量分）；习题集P27、28、30、31
[例题]
4.形体（基本体、复合体、切割体、相贯体、组合体）大小的表达：
标注尺寸（形体分析法，按形成过程标注尺寸给分、并给标注规范分）；习题集P25
[例题]
5.组合体三视图的阅读：
（1）读图“二补三”；习题集P26
[例题]
（2）画轴测图。
习题集P12、13、32、33 [例题]。

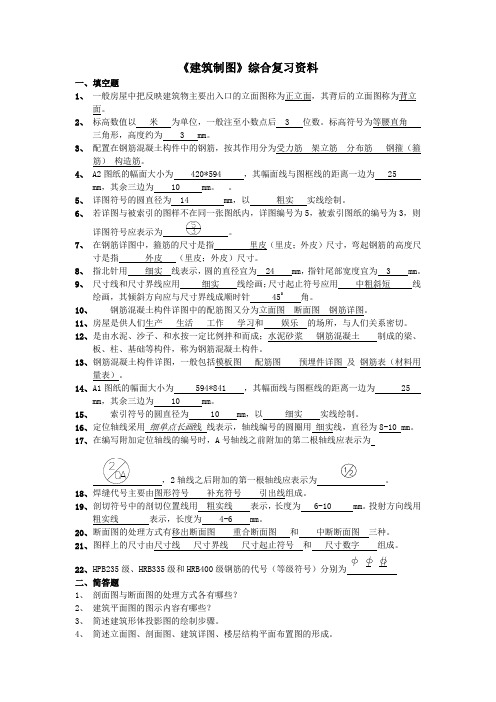

《建筑制图》课程综合复习资料
《建筑制图》综合复习资料一、填空题1、一般房屋中把反映建筑物主要出入口的立面图称为正立面，其背后的立面图称为背立面。
2、标高数值以米为单位，一般注至小数点后 3 位数。
标高符号为等腰直角三角形，高度约为 3 mm。
3、配置在钢筋混凝土构件中的钢筋，按其作用分为受力筋架立筋分布筋钢箍（箍筋）构造筋。
4、A2图纸的幅面大小为 420*594 ，其幅面线与图框线的距离一边为 25mm，其余三边为 10 mm。
5、详图符号的圆直径为 14 mm，以粗实实线绘制。
6、若详图与被索引的图样不在同一张图纸内，详图编号为5，被索引图纸的编号为3，则7、在钢筋详图中，箍筋的尺寸是指里皮（里皮；外皮）尺寸，弯起钢筋的高度尺寸是指外皮（里皮；外皮）尺寸。
8、指北针用细实线表示，圆的直径宜为 24 mm，指针尾部宽度宜为 3 mm。
9、尺寸线和尺寸界线应用细实线绘画；尺寸起止符号应用中粗斜短线绘画，其倾斜方向应与尺寸界线成顺时针 450角。
10、钢筋混凝土构件详图中的配筋图又分为立面图断面图钢筋详图。
11、房屋是供人们生产生活工作学习和娱乐的场所，与人们关系密切。
12、是由水泥、沙子、和水按一定比例拌和而成；水泥砂浆钢筋混凝土制成的梁、板、柱、基础等构件，称为钢筋混凝土构件。
13、钢筋混凝土构件详图，一般包括模板图配筋图预埋件详图及钢筋表（材料用量表）。
14、A1图纸的幅面大小为 594*841 ，其幅面线与图框线的距离一边为 25mm，其余三边为 10 mm。
15、索引符号的圆直径为 10 mm，以细实实线绘制。
16、定位轴线采用细单点长画线线表示，轴线编号的圆圈用细实线，直径为8-10 mm。
17、在编写附加定位轴线的编号时，A号轴线之前附加的第二根轴线应表示为2轴线之后附加的第一根轴线应表示为。
18、焊缝代号主要由图形符号补充符号引出线组成。
19、剖切符号中的剖切位置线用粗实线表示，长度为 6-10 mm。
投射方向线用粗实线表示，长度为 4-6 mm。
建筑工程制图复习题(解答版)
建筑工程制图复习题一、填空题1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。
在建筑剖面图中应补充标注出房屋内部的一些标高，如__________等。
2、结构平面图是表示建筑物室外地面以上各层平面承重构件布置的图样。
楼层结构平面图是采用楼面上方的一个水平剖面图来表示。
3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成条形基础；柱下的基础做成独立基础。
4、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以粗实线绘制，直径为14mm，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图编号，下方分母表示被索引的图纸编号。
5、钢筋混凝土是由水、水泥、黄砂、石子按一定比例配合搅拌而成的？复合材料。
钢筋的特点是抗拉强度高，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉应力？，混凝土主要承受压应力？。
6、尺寸一般标注在图样轮廓线之外，不可与__________、__________及符号相交。
当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最近？，尺寸线离最外轮廓线的距离一般不小于__________。
7、有些物体内部形状复杂或层次较多，可用__________剖切。
对建筑物多层构造的部分可采用分层局部？剖切。
8、指北针外圆用细实线绘制，圆的直径为24mm。
9、写出下列常用结构构件的代号名称：B板、QL圈梁、YP雨篷、GL过梁。
10、钢筋混凝土构件中的钢筋按其作用可分为受力筋、架力筋、分布筋、箍筋、构造筋。
11、当用剖切平面剖切物体时，只画出物体与剖切平面相交部分的图形称为断面图。
12、总平面图是用来表示整个建筑基地的总体布局,包括新建房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及与原有环境的关系和邻界情况等情况。
《国家制图标准》规定：总平面图的常用比例应为1：500，1：1000，1：2000。
建筑制图复习资料
建筑制图复习资料题型：填空题和作图题。
建筑识图部分第一章建筑制图的基本知识§1－1 建筑制图标准图纸的幅面是指图纸尺寸规格的大小，图框是指在图纸上绘图范围的界线。
一般A0～A3图纸宜横式使用，必要时也可立式使用。
如果图纸幅面不够，可将图纸长边加长，短边不得加长。
图纸标题栏——标题栏放在图纸的右下角。
会签栏是为各工种负责人签字用的表格，放在图纸左侧上方的图框线外字体——图样中的汉字应采用国家公布的简化汉字，并写成长仿宋体。
汉字的字高应不小于3.5mm。
比例——图样的比例,应为图形与实物相对应的线性尺寸之比。
建筑工程图中所用的比例，应根据图样的用途与被绘对象的复杂程度选用，尺寸注法——图样上的尺寸应包括尺寸线、尺寸界线、尺寸起止符号和尺寸数字四要素。
尺寸线、尺寸界线用细实线绘制，尺寸起止符号一般用中实线的斜短画绘制，其倾斜的方向应与尺寸界线成顺时针45°角，长度宜为2～3 mm。
半径、直径、角度、弧长的尺寸起止符号宜用箭头表示，互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，小尺寸在里面，大尺寸在外面。
坡度的标注——在标注坡度时，应加注坡度符号。
坡度符号宜用单面箭头表示，上面的数字表示坡度值，箭头指向下坡方向，第二章投影的基本知识§2－1 投影的基本概念及分类投影三条件——①投影中心及投射线②投影面③表达对象投影类型——中心投影和平行投影。
平行投影分正投影和斜投影。
平行投影法特性——1）点分直线线段成某一比例，则该点的投影也分该线段的投影成相同的比例；2）互相平行的直线，其投影仍旧互相平行。
§2－２正投影的基本特性积聚性——（1）直线垂直于投影面时，其投影积聚为一点。
（2）平面垂直于投影面时，其投影积聚为一直线。
全等性——（1）直线平行于投影面时，其投影反映实长及倾角。
（2）平面平行于投影面时，其投影反映实形。
（3）互相平行的直线，其投影仍旧互相平行。
建筑制图期末复习
8、剖面图中识读建筑层高（课本P166）。
符号复习： 1、剖切符号：剖切位置线、剖视方向线和剖切编号 （课本P82-83） 2、对称符号：（课本P84）
3、断面图的剖切符号：剖切位置线、剖视方向和断面编号
（课本P87） 4、定位轴线编号（含附件轴线）：（课本P138 图8.3） 5、标高符号：（课本P139） 6、索引符号和详图符号：（课本P139） 7、钢筋的标注形式：（课本P186）
1、分辨平面图（含底层平面图和标准层平面图）、立面图和 剖面图（课本P150、P154、P160、P166图名）。 2、开间尺寸和进深尺寸的概念（课本P153），注意与房间 内净空尺寸的区别。
3、在平面图上识图外墙或内墙厚度尺寸（课本P150）。
4、立面图图名中定位轴线编号与指北针方向的关系 （课本159）。 5、识图室内外高差。 6、识图立面图上的外墙做法（课本P160）。
由正等测图作组合体的三视图（尺寸在轴测图上按轴线 方向1比1量取）。
补出A、B、C、D各点的侧面投影，并标明重影点的可见 性。
补出各线段的第三面投影，并注明是何种线段。
求直线与平面的交点，并判断可见性。
由正等测图作组合体的三视图（尺寸在轴测图上按轴线 方向1比1量取）。
建筑施工图读图复习：
建 筑 制 图
倪老师
期 末 复 习
已知四点A、B、C、D分别位于投影面和投影轴上，求作 各点三面投影。
已知A点在B点的右10毫米、前6毫米、上12毫米求A点的 投影（要求注出在三个方向上两点间的距离）。
作出W投影面的投影图并判断是否平行。
作出W投影面的投影图并判断是相交还是交叉。
已知ABC 为给定一平面： （1）判断点K是否属于该平面（要求保留作图痕迹）； （2）已知平面上一点E的正面投影e ′作出水平投影。
建筑识图_精品文档
《建筑识图》复习题及参考答案一、单项选择题1、国标中规定施工图水平方向定位轴线的编号应是（阿拉伯字母）。
2、附加定位轴线2/4是指（4轴线之后附加的第二根定位轴线）。
3、索引符号图中的分子表示的是（详图编号）。
4、有一图纸量得某线段长度为5.34cm, 当图纸比例为1: 30时,该线段实际长度是（16.02）。
5、门窗图例中平面图上和剖面图上的开启方向是指（朝下, 朝左为外开）。
6、房屋施工图中所注尺寸单位都是以（除标高及总平面图上以米为单位外, 其余一律为毫米为单位）。
7、图标中规定定位轴线的编号圆圈一般用（8mm）。
8、总平面图中用的风玫瑰图中所画的实现表示（常年所剖主导风风向）。
9、建施中剖面图的剖切符号应标注在（底层平面图中）。
10、楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点的（都以该层楼地面为起点）。
11、楼梯平面图中上下楼的长箭头端部标注的数字是指（该层至上一层共有的步级数）。
12、与建筑物长度方向一致的墙, 叫（纵墙）。
13、施工图中标注的相对标高零点±0.000是指（该建筑物室内首层地面）。
14、计算室内使用面积的依据是（墙内皮到墙内皮）。
15、建筑物的层高是指（相邻上下两层楼面间高差）。
16、定位轴线的位置是指（不一定在墙的中心线上）。
17、有一窗洞口, 洞口的下标高为-0.800, 上标高为2.700, 则洞口高为（3.500）。
18、结施中常用的构件代号DL是表示（吊车梁）。
19、楼梯的踏步数与踏步面数的关系是（踏步数-1=踏面数）。
20、房间的开间方向的尺寸是指（水平方向定位轴线间尺寸）。
21、墙上有一预留槽, 标注的尺寸是300×400×120底距地面1.5m,该槽宽度为（300）。
22、楼梯梯段的水平投影长度是以11×250=2750形式表示的, 其中11表示的是（踏面数）。
23、建筑平面图的形式是（水平剖面图）。
24、建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X、Y是指（测量坐标）。
沈阳建筑大学《建筑图学1》总复习实训.ppt
不能唯 一确定 点的空 间位置
唯一确定点 的空间位置
点的投 影规律
单面投影只反 映两个坐标
阿gh， 上页 下页 音乐 停止 结3束
§1-4 直线的投影
一般位 特殊位 直线段的实长和 直线的 置直线 置直线 对投影面的倾角 迹点
-2
正面迹点 水平迹点
阿gh， 上页 下页 音乐 停止 结4束
平行 于平 面内 的一 已知 直线。
相交
平行
相交
有一交点
一对相交直 线互相平行
有一条公共交线
特 殊 线、 面 相 交
一般 线与 一般 面相 交
至少有一 两一般面
特殊面
相交
重影线法求解
阿gh， 上页 下页 音乐 停止 结8束
垂直问题
直线与平面垂直
两平面垂直
直线垂直于平面 内的所有直线
直线垂直 于平面内 的水平线
平面立体的 棱线与截平 面的交点
平面立体的 棱面与截平 面的交线
所有的 3-8个 光滑 特殊点 一般点 连接
阿gh， 上页 下页 音乐 停止 结12束
第二章（三）立体的相贯线
同坡屋面交线
两曲面立体相 贯特殊情况
第二章（四）组合体的投影
读图
阿gh， 上页 下页 音乐 停止 结13束
§2-5 组合体的投影
相交关系
交叉关系
交点呈点的 投影规律
投影的交点 为重影点
直角投影特性
垂直相交 垂直交叉
阿gh， 上页 下页 音乐 停止 结7束
§1-5 、 §1-6 直线与平面、两平 面之间的关系
直线与平面之间的关系
两平面之间的关系
§1-5直线在 平行 平面内
1、直线过平面 内的两个已知点； 2、过一个已知 点，平行一已知 直线。
《建筑制图》总复习
2012～2013学年第二学期期末考试复习题汇总《建筑制图》必修课程（闭卷）（A卷）一、单项选择题(每题的备选答案中只有一个符合题意，请将它选择出填入括号内) （每小题3分，共9分）1.根据两面投影图，选择水平投影（）(A)(B)(C)(D)2．根据三面投影，选择正确的轴测投影图。
（）(B)3．根据两面投影，选择水平投影图。
（）(A)(B)(C)(D)二、在三面投影中标注轴测图中给出的直线的投影并填空。
（有15小题，每小题1分，共15分）1.直线AB的＿＿＿＿＿面投影反映实长,是＿＿＿＿＿线2.直线CD的＿＿＿＿＿面投影反映实长,是＿＿＿＿＿线3.直线EF的＿＿＿＿＿面投影反映实长,是＿＿＿＿＿线三、填空题：（每空1分，共18分）1. 一套完整的建筑施工图包括、、、和、2. 建筑立面图、剖面图中的标高以为单位，取小数点后位。
3. A3图纸的幅面（b×l）为。
4.剖面图的投射方向线用表示，长度 mm。
5.建筑施工图中，索引符号直径 mm。
6.指北针用_______线绘制,圆的直径为________，指针尖为_____向，指针尾部宽为_____毫米。
7.定位轴线应采用________线绘制，轴线圆的直径应为_____，且圆应采用__________线绘制。
四、作图题（保留作图过程的辅助线）（共18分）1、作出A（6，5，4）、B（4，3，1）的三面投影（每点1分，共6分）2、连接A、B两点，AB是＿＿＿＿＿位置直线。
（每线1分，共4分）3、完成五边形的水平投影。
一、填空（1×10=10）1、建筑平面图中，外墙尺寸应标注三道，最外一道是尺寸，中间一道是尺寸，最外一道是尺寸。
2、图样中的汉字应写成。
3、基础图是表示房屋建筑地面以下基础部分的平面布置和详细构造的图样，包括图与图。
4、工程上常用的投影图有轴测投影图、透视投影图、和。
5、楼梯详图包括、和节点详图。
二、判断题（1×10=10）1、点的水平投影和侧面投影的连线垂直OX轴。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
点的两 面投影
点的三 面投影
点的投影与直 角坐标的关系 单面投影只反 映两个坐标
唯一确定点 的空间位置 点的投 影规律
上页 下页 音乐 停止 结束 3
§1-4 直线的投影
一般位 置直线
特殊位 置直线
直线段的实长和 对投影面的倾角
直线的 迹点
正面迹点 水平迹点
投影特性 教材P20、21 表1-1、1-2
交线法
表面取点法
平面立体的 棱ቤተ መጻሕፍቲ ባይዱ与截平 面的交点
平面立体的 棱面与截平 面的交线
所有的 特殊点
3-8个 一般点
光滑 连接
上页 下页 音乐 停止 结束 12
第二章（三）立体的相贯线
同坡屋面交线 两曲面立体相 贯特殊情况
第二章（四）组合体的投影
读 图
上页 下页 音乐 停止 结束 13
§2-5 组合体的投影
组合方式
堆 积 拼 接
看图方法
切割或 穿孔 形体分 析法 切割分 析法 线面分 析法
相 交
相 切
已知组合体的两面视图，正确补出第三面投影
读图、画图 构形设计
上页 下页 音乐 停止 结束 14
第三章 轴测投影
正轴测投影图
正等轴测投影图 正面斜 二测
斜轴测投影图
轴测轴 （Z轴 铅垂）
轴间角 （互为 120°）
轴向变形 系数（简 化为1）
水平斜 二测
正确绘制平面立体的正等轴测图
上页 下页 音乐 停止 结束 15
结束
两平面垂直
与过平面垂 直线的所有 平面垂直
直角投影定理
上页 下页 音乐 停止 结束 9
第二章 立体的投影
第二章（一） 基本几何体的投影
平面立体
棱 柱 棱 锥 圆 柱
曲面立体
圆 锥 圆 球
立体的投影应符合 “三等规律”
长对正 高平齐 宽相等
上页 下页 音乐 停止 结束 10
点、线与立体之间的关系
平面立体表面 取点、取线
§1-3点与点之 间的关系 两点的相 对位置
上下 左右 前后
§1-4点与直线 之间的关系
§1-5点与平 面之间的关系 点在平面上 点在平面内 的已知线上
重影点
点在直线上
水平重影点 正面重影点 侧面重影点
同属性 定比性
上页 下页 音乐 停止 结束 6
§4 直线与直线之间的关系
平行关系
相交关系
交点呈点的 投影规律
上页 下页 音乐 停止 结束 4
§1-5 平面的投影
平面的表 示方法
几何元素 表示法 迹线 表示法
一般位 置平面
特殊位 置平面
平面的 迹线
特殊位置平 面的迹线表 示方法
投影特性 教材P36、37 表1-3、1-4
5种
上页 下页 音乐 停止 结束 5
第一章（二） 点、直线、平面之间的关系
§1-3、§1-4、§1-5 点与点、直线、平面之间的关系
交叉关系
投影的交点 为重影点
平行性 定比性
直角投影特性
垂直相交
垂直交叉
上页 下页 音乐 停止 结束 7
§1-5 、 §1-6 直线与平面、两平 面之间的关系
直线与平面之间的关系
§1-5直线在 平面内
1、直线过平面 内的两个已知点； 2、过一个已知 点，平行一已知 直线。
两平面之间的关系
平行
一对相交直 线互相平行
《建筑图学1》总复习
画法几何 阴影与透视 建筑施工图
上页 下页 音乐 停止 结束 1
第一章 投影的基本知识
投影法的基本概念 中心投影法 平行投影法
正投影法
斜投影法
上页 下页 音乐 停止 结束 2
第一章（一） 点、直线、平面的投影
§1-3点的投影
点的单 面投影
不能唯 一确定 点的空 间位置
平行
平行 于平 面内 的一 已知 直线。
相交
有一交点
相交
有一条公共交线 两一般面 相交
特 殊 线、 面 相 交
一般 线与 一般 面相 交
至少有一 特殊面
重影线法求解 上页 下页 音乐 停止 结束 8
垂直问题 直线与平面垂直
直线垂直于平面 内的所有直线 直线垂直 于平面内 的水平线 直线垂直 于平面内 的正平线
棱柱表面 取点、取 线 积 聚 性 棱锥表面 取点、取 线 辅 助 线 法
曲面立体表面 取点、取线
圆柱表面 取点、取 线
积 聚 性
圆锥表面 取点、取 线 素纬 线圆 法
圆球表面 取点、取 线
纬 圆 法
上页 下页 音乐 停止 结束 11
第二章（二） 立体的截交线
平面立体的切割体 曲面立体的切割体
表2-1、2-2截交线种类 交点法
