变压器绝缘电阻测试方法
变压器绝缘电阻测量检查步骤

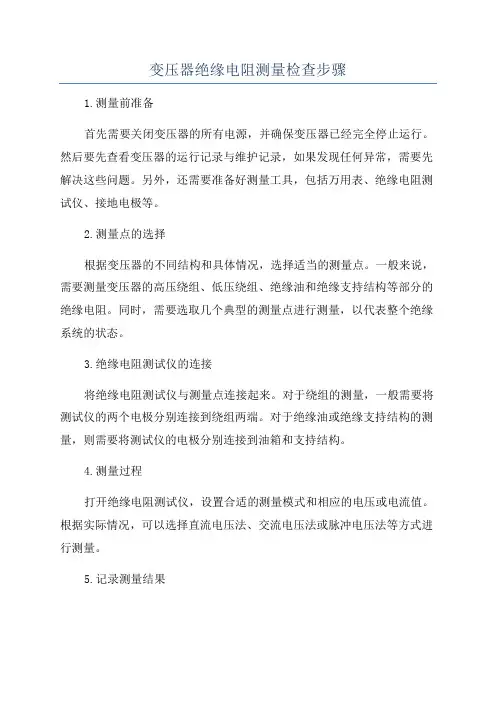

变压器绝缘电阻测量检查步骤1.测量前准备首先需要关闭变压器的所有电源，并确保变压器已经完全停止运行。
然后要先查看变压器的运行记录与维护记录，如果发现任何异常，需要先解决这些问题。
另外，还需要准备好测量工具，包括万用表、绝缘电阻测试仪、接地电极等。
2.测量点的选择根据变压器的不同结构和具体情况，选择适当的测量点。
一般来说，需要测量变压器的高压绕组、低压绕组、绝缘油和绝缘支持结构等部分的绝缘电阻。
同时，需要选取几个典型的测量点进行测量，以代表整个绝缘系统的状态。
3.绝缘电阻测试仪的连接将绝缘电阻测试仪与测量点连接起来。
对于绕组的测量，一般需要将测试仪的两个电极分别连接到绕组两端。
对于绝缘油或绝缘支持结构的测量，则需要将测试仪的电极分别连接到油箱和支持结构。
4.测量过程打开绝缘电阻测试仪，设置合适的测量模式和相应的电压或电流值。
根据实际情况，可以选择直流电压法、交流电压法或脉冲电压法等方式进行测量。
5.记录测量结果等待测量一段时间后，查看绝缘电阻测试仪上的测量结果。
将测量结果记录下来，并进行分析。
如果测量结果与设定值存在较大差异，可能存在绝缘故障，需进一步检查。
6.分析测量结果根据测量结果进行分析，判断绝缘系统的健康状况。
通常情况下，绝缘电阻的值应该在几十到几百兆欧姆之间。
如果测量结果较低，可能存在绝缘老化、染污或损坏等问题。
7.处理异常情况如果测量结果异常，需要进一步检查绝缘系统的具体部分。
可以通过绝缘电阻的分布情况来判断故障点的位置。
另外，还可以对异常部分进行局部放电测量等，以进一步确认是否存在故障。
8.记录检查结果根据检查的结果，将所有的数据和分析记录下来。
这些记录可以用于今后的维护和检查工作，也可以作为参考资料，用于判断变压器的质量和运行状态。
总结：变压器绝缘电阻测量是一项重要的检查工作，能够帮助判断变压器的绝缘系统是否正常。
通过以上的步骤，可以对变压器的绝缘电阻进行测量，并对结果进行分析和判断。
变压器的绝缘电阻测试与保护
变压器的绝缘电阻测试与保护绝缘电阻是变压器运行中重要的性能指标之一，它反映了变压器绝缘系统的质量和可靠性。
为了确保变压器的安全运行和延长使用寿命，绝缘电阻测试与保护显得尤为重要。
本文将介绍变压器绝缘电阻测试的原理、方法以及常见的保护措施。
一、绝缘电阻测试原理绝缘电阻测试是通过施加一定的电压或电流，测量绝缘材料两点之间的电阻来评估绝缘的质量。
绝缘电阻的测量需要使用万用表或者特定的绝缘电阻测试仪器。
测试仪器会施加一个标准电压或电流，然后通过测量绝缘电阻与仪器所施加电压或电流之间的比例关系来计算绝缘电阻值。
二、绝缘电阻测试方法1. 直流电阻测试法直流电阻测试法是最常用的绝缘电阻测试方法之一。
该方法通过施加直流电压，通过测量绝缘材料两点之间的电流来计算绝缘电阻值。
测试时需要注意选择合适的测试电压和测量电流，以避免对绝缘材料造成损害。
2. 交流电阻测试法交流电阻测试法是另一种常用的绝缘电阻测试方法。
该方法通过施加交流电压，通过测量绝缘材料两点之间的交流电流来计算绝缘电阻值。
交流电阻测试法可以更好地模拟变压器实际运行时的工作状态，对于某些绝缘材料的测试效果更好。
三、绝缘电阻保护措施1. 绝缘材料选择合适的绝缘材料是确保变压器绝缘电阻正常的关键。
在选择绝缘材料时，需要考虑其耐热性、耐湿性、抗电弧能力等性能指标。
常用的绝缘材料包括绝缘纸、绝缘漆布、绝缘胶带等。
2. 绝缘系统检测定期对变压器的绝缘系统进行检测是保护绝缘电阻的重要手段。
可以通过定期进行绝缘电阻测试、局部放电测试、介质损耗测试等方法来评估绝缘系统的质量。
及早发现问题并及时处理，可有效避免因绝缘系统损坏而导致的变压器故障。
3. 绝缘液维护对于油浸变压器而言，绝缘液的维护也是保护绝缘电阻的重要环节。
及时检测绝缘油的介电强度、酸值、含水量等指标，确保绝缘油的质量符合要求。
同时，定期进行油样分析，及时更换老化的绝缘油，可以有效延长变压器的使用寿命。
四、结论绝缘电阻测试与保护是保证变压器安全运行的重要措施。
变压器绝缘电阻测试标准及现场测量方法
变压器绝缘电阻测试标准及现场测量方法变压器是电力系统中重要的电气设备之一，用于改变交流电压，使之适应不同的输配电要求。
在变压器运行过程中，绝缘电阻的测量是一项必要的检测工作。
本文将详细介绍变压器绝缘电阻测试的相关标准要求以及现场测量方法。
一、变压器绝缘电阻测试标准要求变压器绝缘电阻测试主要参考国际电工委员会（IEC）标准以及国家标准。
目前国际上广泛采用的标准为IEC 60076-1《电力变压器的结构、技术特性和试验》和IEC 60076-3《电力变压器试验》。
国内标准参考了国际标准，并根据国内实际情况做出了一些调整，包括GB/T 6451《电力变压器试验规程》和DL/T596《变压器绝缘电阻和介损测试技术导则》等。
根据标准的要求，变压器绝缘电阻测试主要包括以下几个方面：1. 绝缘电阻测量的测试电压与电流范围：测试电压一般分为工频电压和直流电压。
工频电压一般为500V或1000V；直流电压一般为1000V或5000V。
测试电流一般不超过1mA。
2. 测试时间：标准一般要求绝缘电阻测试时间为1分钟，也有要求为2分钟的。
3. 测试环境条件：测试环境要求相对湿度不超过80%，温度在20℃±5℃。
4. 测试方法：绝缘电阻测试一般采用万用电表或专用绝缘电阻仪进行。
测试电源应具备足够的稳定性和准确性。
二、变压器绝缘电阻现场测量方法变压器绝缘电阻的现场测量方法需要严格按照标准要求进行，具体步骤如下：1. 准备工作：检查测试仪器的状态，确保测试仪器处于良好工作状态，如电池电量充足，测试仪器存储空间足够等。
2. 测量前的准备：断开变压器的电源，确保变压器处于安全状态。
清除表面污垢，保证测量点的干净。
3. 连接测量仪器：将测试电极连接到变压器的高压绕组与地之间，低压绕组与地之间。
注意保持电极与测量点的良好接触，以减小接触电阻。
4. 开始测量：打开测试仪器，设置测试电压和测试时间等参数。
启动测量仪器，观察并记录测量结果。
变压器绝缘电阻标准(一)
变压器绝缘电阻标准(一)变压器绝缘电阻标准什么是变压器绝缘电阻标准？变压器绝缘电阻标准是指在一定的条件下，通过测量变压器绝缘材料的电阻值来判断其绝缘性能是否合格的标准。
变压器绝缘电阻标准的作用变压器绝缘电阻标准是保证变压器安全稳定运行的关键因素之一。
如果变压器的绝缘电阻低于标准值，就会存在漏电危险，可能导致电气事故的发生。
变压器绝缘电阻标准的指标根据国家发改委颁布的《变电站（营销）工程技术规范》（GB50545），变压器的绝缘电阻标准如下：•空间电压等级不大于220kV的变压器：变压器油中绝缘电阻应不小于500MΩ，相间之间的交流极限电压应不小于2.5kV。
•空间电压等级大于220kV的变压器：变压器油中绝缘电阻应不小于1000MΩ，相间之间的交流极限电压应不小于5kV。
如何测试变压器绝缘电阻变压器绝缘电阻测试需要使用专用测试仪器，一般是绝缘电阻测试仪。
测试时，需要先将变压器断电，并将测试仪接入变压器绝缘材料上测试，根据测试仪显示的读数判断是否符合标准。
注意事项为了有效保证测试结果的准确性和真实性，测试时需要遵守以下注意事项：•测试前需要对测试仪进行校准。
•测试时需要确保测试仪与被测物之间的电路连通良好。
•测试时需要采取有效的安全措施，避免发生安全事故。
以上就是关于“变压器绝缘电阻标准”的相关内容，希望对大家有所帮助。
如何保证变压器绝缘电阻合格为了保证变压器绝缘电阻符合标准要求，有以下几点需要注意：预防性维护预防性维护是为了保证设备在长期稳定运行条件下发挥最好性能的一种手段。
对于变压器而言，绝缘油的常规检查、更换以及绝缘材料的防腐防潮措施都是必要的预防性维护措施。
定期测试对于经常处于负载状态的变压器而言，建议每年至少测试一次绝缘电阻。
同时，变压器在没使用一年以上后，重新使用前也需要测试其绝缘性能。
现场保证一旦发现绝缘材料有问题，需要立即对其进行更换或维修，以保证设备的安全稳定运行。
总结通过测试变压器绝缘电阻标准，可有效判断设备的绝缘性能是否符合国家规定的标准。
变压器绝缘电阻测试步骤及方法
变压器绝缘电阻测试步骤及方法油浸自冷式变压器绝缘电阻的测量需要选用合适的兆欧表，并进行检查。
首先，需要选择额定电压为2500V的兆欧表，并进行外观检查，包括外壳完整、玻璃无破损、摇把灵活、指针无卡阻、接线端子齐全完好、表线是单根软绝缘铜线且长度不超过5米等。
其次，需要进行开路试验和短路试验，以确保兆欧表的正常工作。
测试线也需要保持良好的绝缘，禁止使用双股麻花线或平行线。
对于变压器绝缘电阻的要求，需要分别测量高对低及地和低对高及地的绝缘电阻。
合格的绝缘电阻应满足以下标准：与上次测得的数值相比较，数值不得降低30%；吸收比R60/R15在10～30℃时应为1.3被及以上；一次侧电压为10kV的变压器，其绝缘电阻的最低合格值与温度有关。
针对一台运行中的变压器进行绝缘测量的全过程需要进行以下操作。
首先，需要将变压器停电、验电并放电。
其次，需要按照要求进行接线，并进行兆欧表的校验。
然后，需要进行绝缘电阻的测量，并记录测量值。
最后，需要恢复变压器的正常运行。
在整个过程中，安全措施应足够，以确保人员和设备的安全。
摇测变压器绕组绝缘电阻时，需要按照正确的接线方法进行操作。
对于一次绕组，需要将三相引出端lU、lV、1W用裸铜线短接，以备接兆欧表“L”端；对于二次绕组，需要将引出端N、2U、2V、2W及地(地壳)用裸铜线短接后，接在兆欧表“E”端。
如果需要减少表面泄漏的影响，可以在侧瓷套管的瓷裙上缠绕几匝裸铜线，再用绝缘导线接在兆欧表“G”端。
在进行测量之前，需要进行必要的准备工作。
首先要签，并填写操作票并经模拟板试操作准确无误。
确定工作负责人和监护人，并提前通知受影响的用户。
物质准备方面，需要准备安全用具，如绝缘杆、绝缘手套、临时接地线、绝缘靴、标示牌等。
还需要检查兆欧表等其他用具及材料，如临时用导线、扳子、电工工具等。
材料准备方面，按照操作票的步骤，将变压器推出运行，达到“检修状态”，包括停电、验电、放电、挂临时接地线、悬挂标示牌等。
测量变压器绝缘电阻的步骤
测量变压器绝缘电阻的步骤1. 简介变压器是电力系统中常用的电气设备之一，用于将交流电能从一种电压级别转换为另一种电压级别。
为了确保变压器的正常运行和安全性，测量变压器绝缘电阻是非常重要的。
本文将介绍测量变压器绝缘电阻的步骤及相关注意事项。
2. 工具和材料准备在进行测量之前，需要准备以下工具和材料： - 绝缘电阻测试仪：用于测量绝缘电阻的仪器。
- 万用表：用于测量测试仪的输出。
- 变压器：待测量绝缘电阻的目标设备。
- 导线和连接夹：用于连接测试仪与变压器。
3. 步骤详解步骤1：确保安全在进行任何测试之前，首先要确保自己的安全。
检查所有工具和设备是否正常，并确保遵守相关安全操作规程。
步骤2：断开变压器与供电系统的连接在进行绝缘电阻测试时，必须先断开变压器与供电系统的连接，以确保测试结果准确可靠。
断开变压器与供电系统的方法因具体的电力系统而有所不同，需要根据实际情况进行操作。
步骤3：准备测试仪和测量线路将绝缘电阻测试仪连接到变压器的绝缘端子上。
根据测试仪的说明书，正确连接测试仪和变压器。
使用合适的导线和连接夹，将测试仪与变压器绝缘端子之间建立良好的电气连接。
步骤4：设置测试参数根据实际需要，设置绝缘电阻测试仪的参数。
通常包括： - 测试电压：选择适当的测试电压，以确保测量结果符合要求。
- 测试时间：设置测量时间，通常为数秒至数分钟不等。
- 去极化时间：在应用测试电压之前等待一段时间，以去除被测物体表面可能存在的临时性极化效应。
步骤5：进行绝缘电阻测量按下绝缘电阻测试仪上的启动按钮或触发开关，开始进行绝缘电阻测量。
在等待足够长时间后（根据步骤4中设置的测试时间），测试仪将给出测量结果。
步骤6：记录和分析测量结果记录绝缘电阻测量结果，并进行必要的分析。
根据实际情况，可以将结果与设备规格、标准要求等进行比较，以评估变压器的绝缘状况和安全性。
步骤7：恢复供电系统连接在完成绝缘电阻测试后，根据实际需要，恢复变压器与供电系统的连接。
三相变压器绝缘电阻测试方法
三相变压器绝缘电阻测试方法【三相变压器绝缘电阻测试方法】一、引言在电力系统中，三相变压器是起着非常重要的作用。
它被用来调整电压和电流的大小，从而使得电力系统的运行更加稳定和安全。
然而，由于长期使用和外部环境的影响，变压器的绝缘电阻会随着时间而逐渐下降。
为了确保变压器的安全运行，绝缘电阻测试是非常重要的。
本文将从深度和广度两个方面来探讨三相变压器绝缘电阻测试的方法和重要性。
二、三相变压器绝缘电阻的重要性1. 绝缘电阻的定义和作用绝缘电阻是指在单位电压作用下，绝缘材料单位厚度上的电阻值。
绝缘电阻的主要作用是防止电流在绝缘材料中流动，从而阻止绝缘材料被电击、击穿或放电。
对于三相变压器来说，良好的绝缘电阻可以有效地防止电气设备和线路的故障，保证电力系统的安全和稳定运行。
2. 绝缘电阻下降的原因三相变压器的绝缘电阻下降主要有以下几个原因：电气应力、机械应力、热应力和化学应力。
这些应力导致绝缘材料老化、龟裂、水分渗透等现象，从而使得绝缘电阻逐渐下降。
三、三相变压器绝缘电阻测试的方法1. 并联法测试并联法测试是最简单、最常用的三相变压器绝缘电阻测试方法之一。
具体操作过程如下：- 首先关闭变压器的电源，并确保变压器处于绝缘状态。
- 然后将测试仪的测试端子与变压器的高压绕组和低压绕组并联连接。
- 最后通过测试仪进行电压施加，测量绝缘电阻值。
2. 单端法测试单端法测试是另一种常用的三相变压器绝缘电阻测试方法。
它具有操作简单、快速、准确的特点。
具体操作过程如下：- 首先将测试仪的两个测试线分别连接到变压器高压绕组和地线。
- 然后通过测试仪施加电压，并测量绝缘电阻值。
3. 串联法测试串联法测试主要用于测量变压器内部的互感器和引线的绝缘电阻。
具体操作步骤如下：- 将测试仪的测试线依次连接到变压器内部的各个绕组和引线。
- 通过测试仪施加电压，并测量绝缘电阻值。
四、个人观点和总结通过上述的探讨和介绍，我们可以看出三相变压器绝缘电阻测试的方法是多种多样的，每一种方法都有其适用的场景和特点。
干式变压器绝缘电阻测试方法
干式变压器绝缘电阻测试方法一、引言干式变压器是一种常见的电力设备，用于变换电压或电流。
其绝缘电阻是衡量其绝缘性能的重要指标之一。
本文将介绍干式变压器绝缘电阻测试的方法。
二、测试仪器和设备进行干式变压器绝缘电阻测试需要以下仪器和设备：1. 绝缘电阻测试仪：用于测量绝缘电阻值。
2. 电源：提供测试所需的电压。
3. 多用途电表：用于测量电压和电流。
三、测试步骤1. 断开变压器的电源，确保变压器处于断电状态。
2. 清洁变压器表面，确保无尘、无污染。
3. 将绝缘电阻测试仪的测试线分别连接到变压器的高压绕组和地线，低压绕组和地线，并确保连接牢固。
4. 打开绝缘电阻测试仪，选择合适的测试模式和电压范围。
5. 施加测试电压，一般为500V或1000V。
6. 等待一段时间，一般为1分钟，让绝缘电阻稳定。
7. 读取绝缘电阻测试仪上的测试结果。
8. 断开测试线，结束测试。
四、注意事项1. 在进行绝缘电阻测试前，必须确保变压器已经断电，并且对测试仪进行正确的接地。
2. 在测试过程中，要保持测试环境干燥，避免潮湿或有漏电情况。
3. 在读取测试结果时，要注意单位的转换和计算准确性。
4. 如果测试结果异常，需要进行重新测试，确保结果准确可靠。
五、测试结果分析根据国际标准，干式变压器绝缘电阻的测试结果应满足一定的要求。
通常情况下，绝缘电阻值应大于100MΩ，以保证变压器的良好绝缘性能。
如果测试结果低于这个值，可能存在绝缘故障或损坏，需要进行修复或更换。
六、总结干式变压器绝缘电阻测试是评估变压器绝缘性能的重要方法之一。
通过正确的测试步骤和注意事项，可以得到准确可靠的测试结果。
及时发现并解决绝缘故障，可以保证变压器的正常运行和延长其使用寿命。
干式变压器绝缘电阻测试方法简单易行，是确保变压器正常运行的重要手段。
通过定期测试绝缘电阻，可以及时发现潜在的绝缘故障，保障电力系统的安全稳定运行。
