史上最全的变压器及互感器知识汇总

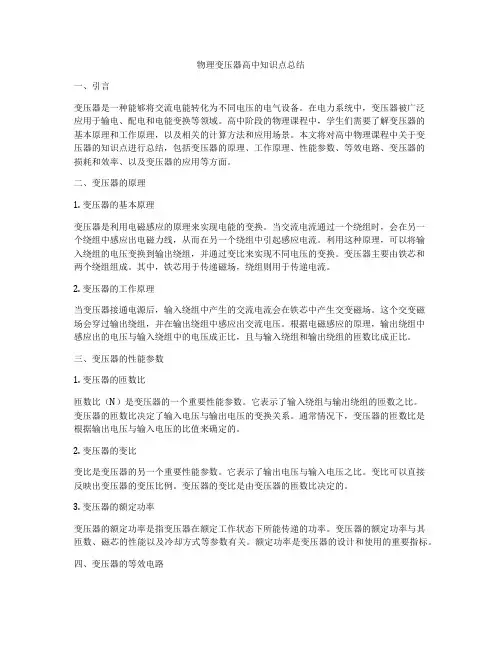

物理变压器高中知识点总结
物理变压器高中知识点总结一、引言变压器是一种能够将交流电能转化为不同电压的电气设备。
在电力系统中，变压器被广泛应用于输电、配电和电能变换等领域。
高中阶段的物理课程中，学生们需要了解变压器的基本原理和工作原理，以及相关的计算方法和应用场景。
本文将对高中物理课程中关于变压器的知识点进行总结，包括变压器的原理、工作原理、性能参数、等效电路、变压器的损耗和效率、以及变压器的应用等方面。
二、变压器的原理1. 变压器的基本原理变压器是利用电磁感应的原理来实现电能的变换。
当交流电流通过一个绕组时，会在另一个绕组中感应出电磁力线，从而在另一个绕组中引起感应电流。
利用这种原理，可以将输入绕组的电压变换到输出绕组，并通过变比来实现不同电压的变换。
变压器主要由铁芯和两个绕组组成。
其中，铁芯用于传递磁场，绕组则用于传递电流。
2. 变压器的工作原理当变压器接通电源后，输入绕组中产生的交流电流会在铁芯中产生交变磁场。
这个交变磁场会穿过输出绕组，并在输出绕组中感应出交流电压。
根据电磁感应的原理，输出绕组中感应出的电压与输入绕组中的电压成正比，且与输入绕组和输出绕组的匝数比成正比。
三、变压器的性能参数1. 变压器的匝数比匝数比（N）是变压器的一个重要性能参数。
它表示了输入绕组与输出绕组的匝数之比。
变压器的匝数比决定了输入电压与输出电压的变换关系。
通常情况下，变压器的匝数比是根据输出电压与输入电压的比值来确定的。
2. 变压器的变比变比是变压器的另一个重要性能参数。
它表示了输出电压与输入电压之比。
变比可以直接反映出变压器的变压比例。
变压器的变比是由变压器的匝数比决定的。
3. 变压器的额定功率变压器的额定功率是指变压器在额定工作状态下所能传递的功率。
变压器的额定功率与其匝数、磁芯的性能以及冷却方式等参数有关。
额定功率是变压器的设计和使用的重要指标。
四、变压器的等效电路1. 变压器的等效电路模型变压器可以用等效电路模型来描述其电气特性。

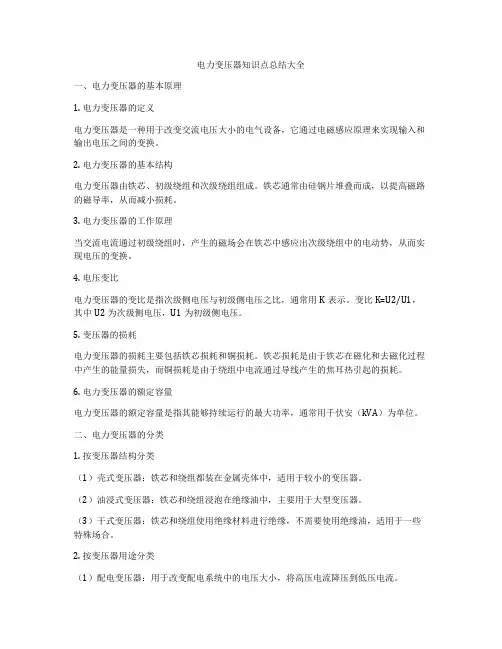

电力变压器知识点总结大全
电力变压器知识点总结大全一、电力变压器的基本原理1. 电力变压器的定义电力变压器是一种用于改变交流电压大小的电气设备，它通过电磁感应原理来实现输入和输出电压之间的变换。
2. 电力变压器的基本结构电力变压器由铁芯、初级绕组和次级绕组组成。
铁芯通常由硅钢片堆叠而成，以提高磁路的磁导率，从而减小损耗。
3. 电力变压器的工作原理当交流电流通过初级绕组时，产生的磁场会在铁芯中感应出次级绕组中的电动势，从而实现电压的变换。
4. 电压变比电力变压器的变比是指次级侧电压与初级侧电压之比，通常用K表示。
变比K=U2/U1，其中U2为次级侧电压，U1为初级侧电压。
5. 变压器的损耗电力变压器的损耗主要包括铁芯损耗和铜损耗。
铁芯损耗是由于铁芯在磁化和去磁化过程中产生的能量损失，而铜损耗是由于绕组中电流通过导线产生的焦耳热引起的损耗。
6. 电力变压器的额定容量电力变压器的额定容量是指其能够持续运行的最大功率，通常用千伏安（kVA）为单位。
二、电力变压器的分类1. 按变压器结构分类（1）壳式变压器：铁芯和绕组都装在金属壳体中，适用于较小的变压器。
（2）油浸式变压器：铁芯和绕组浸泡在绝缘油中，主要用于大型变压器。
（3）干式变压器：铁芯和绕组使用绝缘材料进行绝缘，不需要使用绝缘油，适用于一些特殊场合。
2. 按变压器用途分类（1）配电变压器：用于改变配电系统中的电压大小，将高压电流降压到低压电流。
（2）整流变压器：用于整流设备中，将交流电压变为直流电压。
（3）隔离变压器：用于隔离电路，起到电气绝缘和电流传输作用。
3. 按变压器的配置分类（1）三相变压器：包括三相三线及三相四线变压器。
（2）单相变压器：只有一个次级绕组的变压器。
三、电力变压器的性能指标1. 额定容量：变压器能够持续运行的最大功率，通常以kVA为单位。
2. 额定电压：变压器的额定电压是指其标称电压，通常包括初级和次级两个数值。
3. 短路阻抗：变压器的短路阻抗是指其在短路条件下的阻抗大小，通常用百分比表示。

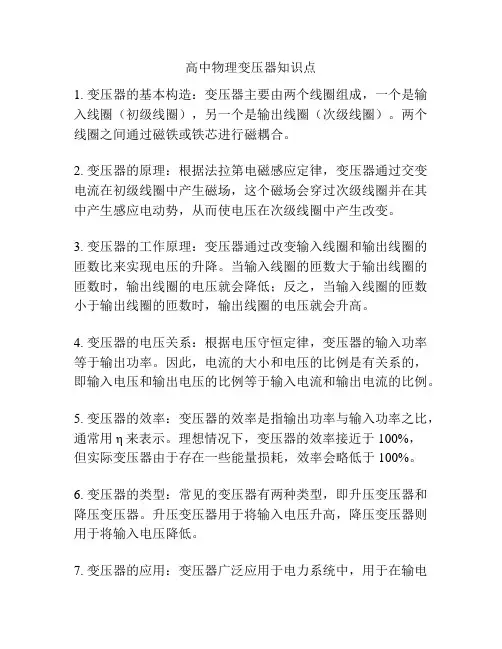

高中物理变压器知识点
高中物理变压器知识点
1. 变压器的基本构造：变压器主要由两个线圈组成，一个是输入线圈（初级线圈），另一个是输出线圈（次级线圈）。
两个线圈之间通过磁铁或铁芯进行磁耦合。
2. 变压器的原理：根据法拉第电磁感应定律，变压器通过交变电流在初级线圈中产生磁场，这个磁场会穿过次级线圈并在其中产生感应电动势，从而使电压在次级线圈中产生改变。
3. 变压器的工作原理：变压器通过改变输入线圈和输出线圈的匝数比来实现电压的升降。
当输入线圈的匝数大于输出线圈的匝数时，输出线圈的电压就会降低；反之，当输入线圈的匝数小于输出线圈的匝数时，输出线圈的电压就会升高。
4. 变压器的电压关系：根据电压守恒定律，变压器的输入功率等于输出功率。
因此，电流的大小和电压的比例是有关系的，即输入电压和输出电压的比例等于输入电流和输出电流的比例。
5. 变压器的效率：变压器的效率是指输出功率与输入功率之比，通常用η来表示。
理想情况下，变压器的效率接近于100%，
但实际变压器由于存在一些能量损耗，效率会略低于100%。
6. 变压器的类型：常见的变压器有两种类型，即升压变压器和降压变压器。
升压变压器用于将输入电压升高，降压变压器则用于将输入电压降低。
7. 变压器的应用：变压器广泛应用于电力系统中，用于在输电
过程中升降电压。
此外，变压器还用于电子设备、电炉、充电器等。
以上是关于高中物理变压器的一些基本知识点，希望对你有所帮助。
变压器和互感器培训资料
变压器结构
绝缘和分接开关
变压器的绝缘分为外绝缘和内绝缘两种。外绝缘指的是 油箱外部的绝缘；内绝缘指的是油箱内部的绝缘，主要是绕 组绝缘和内部引线的绝缘以及分接开关的绝缘等，主要材料 有变压器油、绝缘纸板、电缆纸、皱纹纸等。
分接开关的作用是调整电压，分为无励磁调压分接开关 和有载调压分接开关。高压绕组有若干分接头，低压绕组为 固定匝数，通过改变高压绕组的匝数来改变低压绕组的输出 电压。分接头之所以在高压绕组，一是高压绕组匝数多、电 压高、电流小，分接开关的引线和开关的载流部分截面小， 有利于分接开关的接触和调整分接开关时减小电弧；二是高 压绕组布置在外层，便于引出接线。
式等内容，表示方法为
如OSFPSZ-250000/220表明自耦三相强迫油循环风冷三绕组铜 线有有载调压，额定容量250000kVA，高压额定电压220kV电力
额定电流 I1N 和I2N ( A )
指铭牌规定的额定使用条 指在额定容量下，允许长期通过的额定
件下所能输出的视在功率。电流。在三相变压器中指的是线电流
额定电压U1N和U2N ( kV ) 指长期运行时所能承受的工作电压 U1N 是指加在一次侧的额定电压, U2N是指一次侧加 U1N , 二次的开路电压.对三相变压器指的是线电压.
三者关系：单相 : S N U 1N I1N U 2N I 2N
变压器分类
电力变压器 电力系统一次回路中供输、配、供用电
的变压器。
特殊用途变压器 特殊电源、控制系统、电信装置中用的
用途特殊、性能特殊、结构特殊的变压器。
电力变压器
按作用分：升压变压器、降压变压器、配电变压器、联络 变压器
升压变压器
降压变压器
配电变压器
第二讲-变压器、互感器
电容式PT
UC2=U1C1/ （C1+C2 ） =KU1 ， 其中K= C1/（C1+C2 ）为 分压比，改变C1 和C2 的 值，可得到不同的分压 比。 此类型PT被广泛应用于 110～500kV中性点接地 系统中。
PT的型号规定
特殊环境代号
电压等级（kV）
电压等级设计序号
产品型号字母
变压器的型号
后部分数字的含义：设计序号-额定容量（kVA）/高压 侧额定电压（kV） 例如： SFPZ9-120000/110表示三相双绕组强迫油循环风冷有载 调压，设计序号为9，容量为120000kVA，高压侧额定电 压为110kV的变压器。 SCB11-2000/10表示三相双绕组固体成型(环氧浇注)低 压箔式线圈，设计序号为11，额定容量为2000kVA，高 压侧额定电压为10kV的变压器。
CT正常工作时二次侧近似于短路状态，一旦开路 会给二次侧产生很高的过电压。故运行中的CT二 次绕组不允许开路，且不许接熔断器，也不许在 运行时未经旁路就拆下电流表、继电器等设备； 二次线圈一端接地。 CT绕组应按减极性连接，经CT接入的仪表内流过 的电流方向与将仪表直接接入电路时的方向相同。
变压器的型号
变压器的型号分两部分： 前部分由字母组成，代表变压器的绕组数、相 数、绝缘介质、冷却方式、调压方式、线圈线 心和铁心材料等； 后部分由数字组成，表示变压器的额定容量、 额定电压、绕组连接方式。
变压器的型号
前部分字母的排列顺序及含义
绕组藕合方式：**（不标）；自藕（O）。 相数：单相（D）；三相（S）。 绕组外绝缘介质：变压器油（不标）；空气（G）；气体（Q）；成型固体浇注式 （C）；包绕式（CR）；难燃液体（R）。 冷却装置种类：自然循环冷却装置（不标）；风冷却器（F）；水冷却器（S）。 油循环方式：自然循环（不标）；强迫油循环（P）。 绕组数：双绕组（不标）；三绕组（S）；双分裂绕组（F）。 调压方式：无励磁调压（不标）；有载调压（Z）。 线圈导线材质：铜（不标）；铜箔（B）；铝（L）；铝箔（LB）。 铁心材质：电工钢片（不标）；非晶合金（H）。 特殊用途或特殊结构：密封式（M）；串联用（C）；起动用（Q）；防雷保护用 （B）；调容用（T）；高阻抗（K）；地面站牵引用（QY）；低噪音用（Z）；电 缆引出（L）；隔离用（G）；电容补偿用（RB）；油田动力照明用（Y）；厂用 变压器（CY）；全绝缘（J）；同步电机励磁用（LC）。

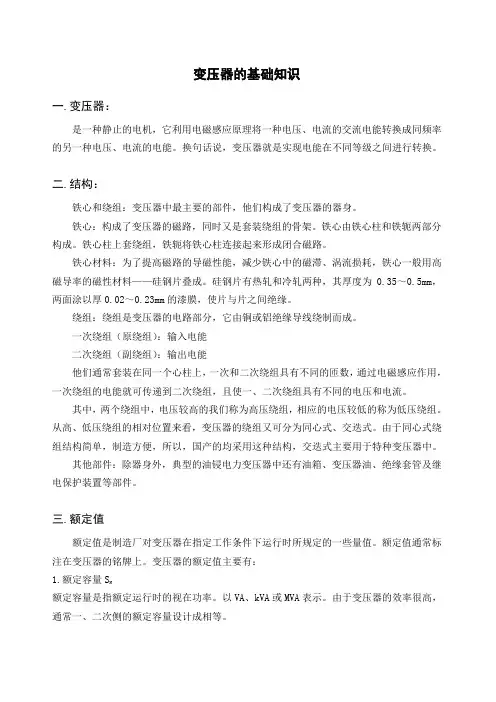

变压器的基础知识
变压器的基础知识一.变压器：是一种静止的电机，它利用电磁感应原理将一种电压、电流的交流电能转换成同频率的另一种电压、电流的电能。
换句话说，变压器就是实现电能在不同等级之间进行转换。
二.结构：铁心和绕组：变压器中最主要的部件，他们构成了变压器的器身。
铁心：构成了变压器的磁路，同时又是套装绕组的骨架。
铁心由铁心柱和铁轭两部分构成。
铁心柱上套绕组，铁轭将铁心柱连接起来形成闭合磁路。
铁心材料：为了提高磁路的导磁性能，减少铁心中的磁滞、涡流损耗，铁心一般用高磁导率的磁性材料——硅钢片叠成。
硅钢片有热轧和冷轧两种，其厚度为0.35～0.5mm，两面涂以厚0.02～0.23mm的漆膜，使片与片之间绝缘。
绕组：绕组是变压器的电路部分，它由铜或铝绝缘导线绕制而成。
一次绕组（原绕组）：输入电能二次绕组（副绕组）：输出电能他们通常套装在同一个心柱上，一次和二次绕组具有不同的匝数，通过电磁感应作用，一次绕组的电能就可传递到二次绕组，且使一、二次绕组具有不同的电压和电流。
其中，两个绕组中，电压较高的我们称为高压绕组，相应的电压较低的称为低压绕组。
从高、低压绕组的相对位置来看，变压器的绕组又可分为同心式、交迭式。
由于同心式绕组结构简单，制造方便，所以，国产的均采用这种结构，交迭式主要用于特种变压器中。
其他部件：除器身外，典型的油锓电力变压器中还有油箱、变压器油、绝缘套管及继电保护装置等部件。
三.额定值额定值是制造厂对变压器在指定工作条件下运行时所规定的一些量值。
额定值通常标注在变压器的铭牌上。
变压器的额定值主要有：1.额定容量SN额定容量是指额定运行时的视在功率。
以VA、kVA或MVA表示。
由于变压器的效率很高，通常一、二次侧的额定容量设计成相等。
2.额定电压U 1N 和U 2N正常运行时规定加在一次侧的端电压称为变压器一次侧的额定电压U 1N 。
二次侧的额定电压U 2N 是指变压器一次侧加额定电压时二次侧的空载电压。
额定电压以V 或kV 表示。
变压器知识大全，绝对是最全最权威的讲解！
变压器知识大全，绝对是最全最权威的讲解！导读配电变压器，简称“配变”。
指配电系统中根据电磁感应定律变换交流电压和电流而传输交流电能的一种静止电器。
配电变压器通常是指运行在配电网中电压等级为10-35kV（大多数是10kV及以下）、容量为6300KVA及以下直接向终端用户供电的电力变压器。
1. 分类1.1按安装位置分类配电变压器根据安装位置分为室内和室外。
室外安装分为台墎式、杆塔式和落地式（含预装式）。
1.1.1 杆塔式杆塔式是将变压器安装在杆上的构架上。
分为单杆式和双杆式。
当配电变压器容量在30KVA及以下时（含30KVA），一般采用单杆配电变压器台架。
将配电变压器、高压跌落式熔断器和高压避雷器装在一根水泥杆上，杆身应向组装配电变压器的反方向倾斜13°-15°。
当配电变压器容量在50KVA～315KVA时一般采用双杆式配电变压器台。
配电变压器台由一主杆水泥杆和另一根副助杆组成，主杆上装有高压跌落式熔断器及高压引下线，副杆上有二次反引线。
双杆配电变压器台经单杆配电变压器坚固。
杆塔式安装的优点：占地少、四周不需围墙或遮栏，带电部分距地面高，不易发生事故。
缺点：台架用钢材较多，造价较高。
1.1.2 台墩式台墩式是在变压器杆下面用砖石砌成0.5-1m的四方墩台，将变压器放在上面。
一般安装315KVA以上的变压器。
让大家看看原来农村安装简易的台墩式变压器：台墩式变压器安装应注意：（1）变压器四周应装设不低于1.8m的牢固的遮栏或砌围墙，门应加锁并由专人保管。
（2）遮栏、围墙距变压器应有足够的安全操作距离。
（3）应在电杆或围墙上悬挂“高压危险，不许攀登”等警告牌，防止人、畜接近。
台墩式安装的优点：造价低，便于维护检修。
缺点：占地较多，周围要装设遮栏，小动物易爬到带电部分上去，易发生受外力破坏事故。
1.1.3 落地式落地式是指将变压器直接放在地面上，高压引下线、跌落式熔断器和避雷器等均在线路终端杆上。
(完整word版)很全的变压器基础知识讲解
很全的变压器基础知识一、变压器原理及分类1．原理：变压器是借助于电磁感应,以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输电能的一种静止电器。
其基本原理是电磁感应原理，即“电生磁，磁生电”的一种具体应用.2．分类：电力变压器——用于输配电系统按用途分特种变压器—-用于特殊用途的变压器1．升压变压器:把发电机电压升高2．降压变压器:把输电电压降低3．联络变压器:联接几个不同电压等级电力变压器又分为的系统4．配电变压器:把电压降到用户所需电压5．厂用变压器:供发电厂本身用电特种变压器：整流变压器，电炉变压器等。
3．符号含义：□□□□□□□□—□/□□—防护代号(一般不标，TH-湿热,TA—干热）高压绕组额定电压等级（kV）额定容量（kVA）设计序号（1、2、3……；半铜半铝加b）调压方式（无励磁调压不标，Z—有载调压）导线材质（铜线不标，L-铝线)绕组数（双绕组不标，S-三绕组,F—双分裂绕组)循环方式(自然循环不标,P—强迫循环）冷却方式（J—油浸自冷，亦可不标，G-干式空气自冷，C—干式浇注绝缘，F—油浸风冷,S—油水冷)相数（D—单相，S—三相）绕组耦合方式（一般不标，O—自耦）4．油浸变压器(电力）的基本组成：变压器主要由下列部分组成：铁心器身绕组引线和绝缘油箱本体（箱盖、箱壁和箱底或上、下节变压器油箱油箱）油箱附件（放油阀门)调压装置——无励磁分接开关或有载分接开关保护装置——储油柜、油位计、安全气道、吸湿器、油温元件、净油器、气体继电器等出线装置高、中、低压套管、电缆出线等二、组件1．压力释放阀1．1用途及工作特点压力释放阀是用来保护油浸电气设备，例如变压器、高压开关、电容器、有载分接开关等的安全装置，可以避免油箱变形或爆裂。
当油浸电气设备内部发生事故时，油箱内的油被气化，产生大量气体，使油箱内部压力急剧升高。
此压力如不及时释放，将造成油箱变形甚至爆裂。
安装压力释放阀，就是油箱压力升高到释放阀的开启压力时，释放阀在2ms内迅速开启，使油箱内的压力很快降低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
史上最全的变压器及互感器知识汇总云回路| 2016-03-01 17:58上万电气人已关注云回路公众号↑↑↑变压器型号含义干式变压器：例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。
Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。
Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。
１０的意示是设计序号，也叫技术序号。
１０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。
１０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。
电力变压器产品型号其它的字母排列顺序及涵义。
（１）绕组藕合方式，涵义分：独立（不标）；自藕（Ｏ表示）。
（２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。
（３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。
（４）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。
（５）油循环方式，涵义：自然循环（不标）；强迫油循环（Ｐ）。
（６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。
（７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）。
（８）线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。
（９）铁心材质，涵义；电工钢片（不标）；非晶合金（Ｈ）。
（１０）特殊用途或特殊结构，涵义分；密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）；防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）；低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）；油田动力照明用（Ｙ）；厂用变压器（ＣＹ）；全绝缘（Ｊ）；同步电机励磁用（ＬＣ）。
一、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。
请问下列电力变压器型号代号含义是什么？变压器型号一、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。
请问下列电力变压器型号代号含义是什么？D S J L Z SC SG JMB YD BK(C) DDGD-单相S-三相J-油浸自冷L-绕组为铝线Z-又载调压SC-三相环氧树脂浇注SG-三相干式自冷JMB-局部照明变压器YD-试验用单相变压器BF(C) -控制变压器（C为C型铁芯结构）DDG-单相干式低压大电流变压器表1：变压器的型号和符号含义型号中符号排列顺序含义代表符号内容类别1（或末数）线圈耦合方式自耦降压（或自耦升压）02 相数单相D三相S3 冷却方式油浸自冷J干式空气自冷G干式浇注绝缘C油浸风冷F油浸水冷S强迫油循环风冷FP强迫油循环水冷SP4 线圈数双线圈—三线圈S5 线圈导线材质铜—铝L6 调压方式无励磁调压—有载调压Z加强干式Q干式防火H移动式D成套T注：电力变压器后面的数字部分：斜线左边表示额定容量（千伏安）；斜线右边表示一次侧额定电压（千伏）。
例如1：SJL-1000/10，为三相油浸自冷式铝线、双线圈电力变压器，额定容量为1000千伏安、高压侧额定电压为10千伏电力变压器的型号表示方法:基本型号+设计序号--额定容量(KVA)/高压侧电压例如2:S7-315/10变压器即三相（S）铜芯10KV变压器,容量315KVA,设计序号7为节能型.例如3：scr9-500/10，s11-m-100/10S--三相C--浇注成型（干式变压器）r缠绕型9（11）--设计序号500（100）--容量（KVA）10--额定电压（KV）m--密闭型号含义：SCZ(B)9-XXXX/** SC--三相固体成型（环氧浇注）Z--有载调压B--低压箔式线圈9--性能水平代号XXXX--额定容量（kVA）**--额定高压电压（按额定值填入）变压器的型号：变压器绕组数+相数+冷却方式+是否强迫油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成。
例如4：SFPZ9-120000/110指的是三相（双绕组变压器省略绕组数，如果是三绕则前面还有个S）双绕组强迫油循环风冷有载调压，设计序号为9，容量为120000KVA，高压侧额定电压为110KV的变压器。
例如5：SCB9-2000/10SC----三相固体成型(环氧浇注)B-----低压箔式线圈9-----性能水平代号2000--额定容量10----额定高压电压例如6：SCB9-2000/0.4~0.23 Dyn11此为干式变压器的型号表示S是代表三相；C代表环氧树脂浇注绝缘；B配电变压器；2000是容量KVA ；0.4-0.23KV低压侧额定线电压、额定相电压；Dyn11接线方式表示的是一次侧三相三角形接线，低压侧星形接线，低压侧线电压为11点，即：低压侧线电压超前高压侧线电压30度。
二、关于中频变压器和低频变压器型号说明如下：（1）中频变压器的命名方法晶体管收音机(调幅) 中的中频变压器命名方法由三部分组成: 第一部分:主称，用几个字母组合表示名称、特征、用途。
第二部分:外形尺寸，用数字表示。
第三部分:序号，用数字表示。
"1"表示第一中放电用中频变压器,"2"表示第二中放电路用中频变压器;"3"表示和三中放电路用中频变压器,型号中的主称所用字母、外形尺寸所用数字的意义,如表1所示.表1所示中频变压器型号主称用字母与外形尺寸用数字的意义表主称尺寸字母名称、用途、特征数字外形尺寸/（mm ×mm×mm）T 中频变压器1 7×7×12L 线圈或振荡线圈2 10×10×14T 磁性瓷心式3 12×12×16F 调幅收音机用4 20×25×36S 短波段例如:TTF一1一1表示调幅收音机用的磁性瓷心式中频变压器，第一个“1”表示外形尺寸为7x7x12，第二个“1”表示序号（1）是第一级中放用中频变压器。
(2)低频变压器的型号命名方法低频变压器的型号命名法由三部分组成:第一部分:主称，用字母表示。
第二部分:功率，用数字表示。
第三部分:序号，用数字表示。
表2是低频变压器型号主称所用字母的意义。
主称所用字母意义DB 电源变压器CB 音频输出变压器RB或TB 音频输入变压器GB 高压变压器HB 灯丝变压器SB或ZB 音频（定阻式）输送变压器SB或EB 音频（定压式或自耦式）输送变压器KB 开关变压器例如:DB一20一3表示：DB表示主称电源变压器，“20”表示功率2OW，“3”表示序号（3），即表示20W的电源变压器。
电流互感器及电压互感器型号含义说明PT型号含义说明第1位：J—PT第2位：D—单相；S—三相；C—串级；W—五铁芯柱第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；连字符号后面：GH—高海拔；TH—湿热区CT型号含义说明第1位：L—CT第2或3位：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘；D—单匝贯穿式；W—户外式；F—复匝式；G—改进型；Y—低压式；Z—浇注绝缘式支柱式；Q—母线型；K—塑料外壳；J—浇注绝缘或加大容量第4或5位：B—保护级；C—差动保护；D—D级；J—加大容量；Q—加强型例：LZZBJ9-10A3GL 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeB 带保护级Wity protective classJ 加强型Reinforced type9 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)A3G 结构代号Structure codeLFZ-10QL 电流互感器Current transformerF 复匝式Z 浇注式Casting type10 额定电压（kV）Highest voltage for equipment(kV)Q 结构代号Structure codeLZZ-10L 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting type10 额定电压（kV）Highest voltage for equipment(kV)LMZB7-10GYW1L 电流互感器Current transformerM 母线式Busbar typeZ 浇注式Casting typeB 带保护级Wity protective class7 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)GYW1 高原污秽Plateau DirtyLDZB6-10Q 来源:L 电流互感器Current transformerD 单匝式Z 浇注式Casting typeB 带保护级Wity protective class6 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)Q 结构代号Structure codeLDJ2-10L 电流互感器Current transformerD 带触头盒J 加强型Reinforced type6 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV) LZZJ-10L 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeJ 加强型Reinforced type10 额定电压（kV）Highest voltage for equipment(kV) LFSQ-10QL 电流互感器Current transformerF 封闭式Hermetical typeS 手车式Handcart typeQ 加强型Reinforced type10 额定电压（kV）Highest voltage for equipment(kV)Q 结构代号Structure codeLCZ-35QL 电流互感器Current transformerC 手车式Handcart type 请登陆:输配电设备网浏览更多信息Z 浇注式Casting type35 额定电压（kV ）Highest voltage for equipment(kV)Q 结构代号Structure codeJDZ(X)-3,6,10J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeX 带剩余电压绕组With residual voltage winding3,6,10 电压等级（kV）Voltage class(kV)JDZ(X)10-3,6,10J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeX 带剩余电压绕组With residual voltage winding10 设计序号Design Number3,6,10 电压等级（kV）Voltage class(kV)JDZF7-10GYW1J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeF 带剩余电压绕组With residual voltage winding7 设计序号Design Number10 电压等级（kV）Voltage class(kV)GYW1 高原污秽Plateau DirtyLM2-06.05型电流互感器是“树脂浇注式电流互感器”L--电流互感器M--母线型2--设计序号06--额定电压为0.6KV05--额定电压为0.5KVAS12/150b/2S型电流互感器是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12150b/2SL—电流互感器Z—支柱式Z—浇注绝缘B—带保护级J—加大容量9—设计序号12—额定电压（12KV）150b—浇注体宽度为150mm2S—热稳定电流时间AS12/175b/2S型电流互感器也是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12175b/2S与上面的区别在于它的浇注体宽度变为175mmLAZBJ-12型电流互感器是“穿墙式全封闭电流互感器”L—电流互感器A—穿墙式Z--浇注绝缘B—带保护级J—加大容量12—额定电压（12KV）一般来说，国产电流互感器型号字母的含义如下：第一个字母：L--电流互感器第二（或三）个字母：A--穿墙式；M--母线型；B--支柱式；绝缘方面，C为瓷绝缘，S为塑料注射绝缘；D--单匝贯穿式；W--户外式；F--复匝式；G--改进型；Y--低压式；Z--浇注绝缘或支柱式；Q--母线型；K--塑料外壳；J--浇注绝缘或加大容量。
