电 解 水 制 氢 装 置

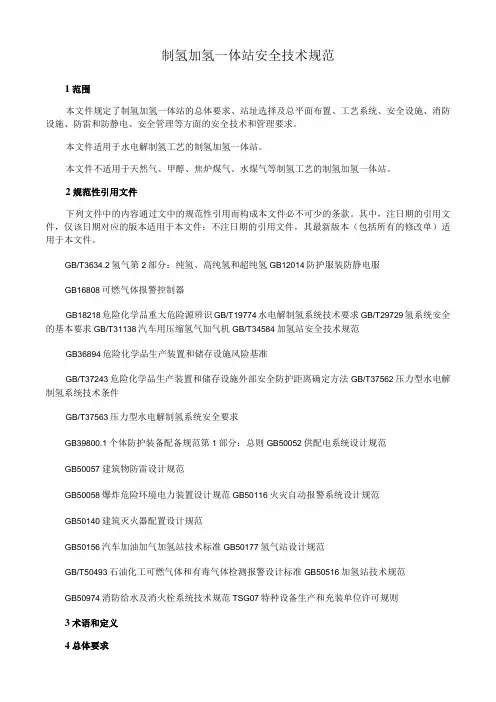

制氢加氢一体站安全技术规范
制氢加氢一体站安全技术规范1范围本文件规定了制氢加氢一体站的总体要求、站址选择及总平面布置、工艺系统、安全设施、消防设施、防雷和防静电、安全管理等方面的安全技术和管理要求。
本文件适用于水电解制氢工艺的制氢加氢一体站。
本文件不适用于天然气、甲醇、焦炉煤气、水煤气等制氢工艺的制氢加氢一体站。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3634.2氢气第2部分：纯氢、高纯氢和超纯氢GB12014防护服装防静电服GB16808可燃气体报警控制器GB18218危险化学品重大危险源辨识GB/T19774水电解制氢系统技术要求GB/T29729氢系统安全的基本要求GB/T31138汽车用压缩氢气加气机GB/T34584加氢站安全技术规范GB36894危险化学品生产装置和储存设施风险基准GB/T37243危险化学品生产装置和储存设施外部安全防护距离确定方法GB/T37562压力型水电解制氢系统技术条件GB/T37563压力型水电解制氢系统安全要求GB39800.1个体防护装备配备规范第1部分：总则GB50052供配电系统设计规范GB50057建筑物防雷设计规范GB50058爆炸危险环境电力装置设计规范GB50116火灾自动报警系统设计规范GB50140建筑灭火器配置设计规范GB50156汽车加油加气加氢站技术标准GB50177氢气站设计规范GB/T50493石油化工可燃气体和有毒气体检测报警设计标准GB50516加氢站技术规范GB50974消防给水及消火栓系统技术规范TSG07特种设备生产和充装单位许可规则3术语和定义4总体要求4.1 制氢加氢一体站等级划分应符合表1的规定。
表1制氢加氢一体站的等级划分单位为千克4.2 制氢加氢一体站的火灾危险类别为甲类。
电解水制氢装置安全操作注意事项
编辑课件
5
关于氢气
紧急措施 发生火灾或爆炸时，在周边区域使用二氧化
碳、干粉、洒水或者是水雾，把受害者移到新鲜 空气处，如受害者已经停止呼吸，应实施人工呼 吸；如受害者呼吸困难，应紧急输氧。
编辑课件
6
关于氢气
基于氢气以上的性质，氢气站、供氢站在电厂 被列为--重大危险源。
编辑课件
7
安全操作规程
安全操作 规程
编辑课件
12
27、装置运行时冷却水不得中断。 28、各设备、仪表应有良好接地。 29、其他 1）碱液—KOH或NaOH溶液
性质：强腐蚀性 危害：皮肤接触会产生灼伤 保护：必须穿戴防护用具 灼伤处理：清水冲洗后再用2%硼酸冲洗 泄露处理：用水冲洗，污水排入废水系统 2）V2O5 性质：毒性物质 处理：对症治疗或用服用大量的维生素C解毒
短路。 12、有爆炸危险的房间及氢气储罐周围，严禁一切烟火和产 生火苗、火焰的工作，禁止使用电炉、火炉、喷灯、电钻、
电瓶车等，不得携带火种进入氢站，抽烟必须到指定地点。
编辑课件
15
安全操作规程
13、有爆炸危险的房间内，严禁存放易燃爆物品。必须使用 时，应该经有关部门同意，并采取相应安全措施。 14、接触过氢气的吸附剂会吸附大量的氢气，动火前也必须 认真置换，避免发生燃爆事故。 15、设备、管路在置换合格后，应把所有人孔、手孔、阀门、 盲板都打开，并打开室内门窗，加强空气流通。动火区域内 的含氢量必须≤0.4%。 16、在准备工作就绪正式点火前，必须事先征得消防部门同 意，办理好动火手续，采取严格的安全措施，设置必要的灭 火器具。 17、如果发生触电事故，应迅速切断电源，并用干燥的绝缘 物使受害者脱离接触，然后把他抬到空气流通的地方进行紧 急救护或送医院，当停止呼吸时，应立即进行人工呼吸。 18、1.5米以上高空作业应系好安全带。如患有心脏病、高血
水电解制氢工艺课件
第三章
• 第三章
氢氢（气气纯纯2化化）装装置置借助于氢、氧分离器的压力控制，保持电解槽小室中阴极侧
第二章 水和电解阳制氢极装置侧的压力平衡。
存在于气体中的有害杂质，有时不能靠物理方法从气体中除去，而是借助于催化剂的作用，使气体中的杂质被吸附在催化剂的表面，使杂质
与H+气的体•电中极的电（其位它=3-组1）.分相维互起持化学水反应电，转解化为过无害程的化中合物所，这需种方的法称电为化解学催液化。含量。并观察液位。
氧气。
• 柱塞泵的作用是向系统输送纯水或补充电解碱液。 • 屏蔽泵（碱液循环泵）的作用是对电解液进行强制循环，
其循环的目的是：a补充槽休内电解消耗的纯水b带走电 解产生的热量c增加电解液的搅拌，降低浓度差极化电压d 降低含气度，减小功耗
第二章 水电解制氢装置
• 第四节 工艺流程介绍
第二章 水电解制氢装置
• 电解槽
第二章 水电解制氢装置
• 水电解槽是整套水电解制氢设备的核心，是发生电 化学反应的地方，在电解小室的阴、阳电极上分别 制得产品氢气和氧气。我们选用的电解槽为并联双 极性压滤型结构，若干根拉紧螺杆把二百多个电解 小室压紧在两个厚实的端压板之间。所有的外连管 道全部从两端压板上引出，上部为产品气和碱液混 合液的引出管，下部为循环碱液的引入管和排污管。 端压板采用平板结构。直流电的引入方式为中间极 板接正极，两端极板接负极。
第二章 水电解制氢装置
• 在直流电作用于氢氧化钾水溶液时，在阴 极和阳极上分别发生下列放电反应，见图：
第二章 水电解制氢装置
•第二节 水电解制氢装置的组成
• 本装置由电解槽、气液处理器、整流装置、控制柜(计算机管理系 统)、加水泵、碱箱、水箱等几大部分组成。
电-氢-化耦合系统
电-氢-化耦合系统电-氢-化耦合系统是指通过电解水将电能转化为氢能的一种系统。
该系统主要由电解水装置、氢气收集装置和储氢装置组成。
电解水装置是电-氢-化耦合系统的核心部件，它利用电能将水分解成氢气和氧气。
在电解水装置中，通常使用两个电极，即阴极和阳极。
当外加电压施加在电解水装置上时，阴极吸引氧气阴离子（O2-），阳极吸引氢气阳离子（H+）。
随着电流的通过，水分子被电解成氢气和氧气。
氢气集中在阴极区域，氧气集中在阳极区域。
氢气收集装置是用来收集和储存电解产生的氢气的装置。
在电解水装置中，阴极区域产生的氢气会被导入氢气收集装置。
氢气收集装置通常包括氢气储存罐和氢气检测装置。
氢气储存罐用来储存氢气，而氢气检测装置用来监测氢气的浓度和安全性。
储氢装置是将电解产生的氢气储存起来的装置。
氢气是一种高能源密度的燃料，但由于其低密度和易泄漏的特性，需要特殊的储存方式。
常见的储氢方式包括气体压缩储氢、液态储氢和固态储氢。
气体压缩储氢是将氢气压缩到高压容器中进行储存；液态储氢是将氢气冷却到低温并压缩成液态进行储存；固态储氢是将氢气吸附到特殊的材料中进行储存。
电-氢-化耦合系统具有一定的优势和应用前景。
首先，电能可以通过电解水转化为氢能，实现能源的转换和储存。
其次，氢气是一种清洁能源，燃烧后只产生水，不产生污染物，对环境友好。
此外，氢气还可以用于燃料电池发电、氢能汽车等领域，具有广阔的应用前景。
然而，电-氢-化耦合系统也存在一些挑战和问题。
首先，电解水的能效相对较低，需要消耗较多的电能才能产生一定量的氢气。
其次，氢气的储存和运输需要特殊的设备和技术，增加了成本和风险。
此外，目前氢能基础设施的建设还相对滞后，限制了电-氢-化耦合系统的推广和应用。
为了进一步推动电-氢-化耦合系统的发展，可以从以下几个方面进行改进和研究。
首先，可以提高电解水的能效，减少能源的消耗。
其次，可以研发更安全、高效的氢气储存和运输技术，降低成本和风险。

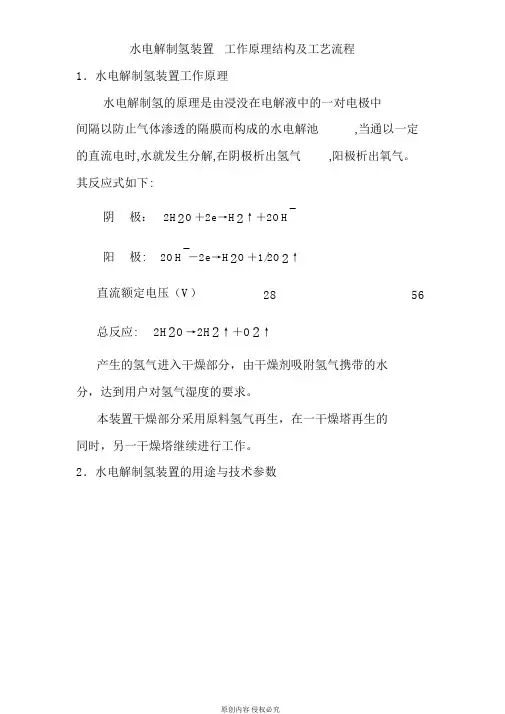

水电解制氢装置工作原理结构及工艺流程
水电解制氢装置 工作原理结构及工艺流程1．水电解制氢装置工作原理水电解制氢的原理是由浸没在电解液中的一对电极中 间隔以防止气体渗透的隔膜而构成的水电解池 ,当通以一定的直流电时,水就发生分解,在阴极析出氢气 ,阳极析出氧气。
其反应式如下:阴 极： 2H 2O ＋2e →H 2↑＋2OH -阳极:2OH -－2e →H 2O ＋1/2O 2↑直流额定电压（V ） 28 56总反应:2H 2O →2H 2↑＋O 2↑产生的氢气进入干燥部分，由干燥剂吸附氢气携带的水 分，达到用户对氢气湿度的要求。
本装置干燥部分采用原料氢气再生，在一干燥塔再生的 同时，另一干燥塔继续进行工作。
2．水电解制氢装置的用途与技术参数纯水耗量（kg/h） 5 10主电源动力电源容量40 75（KVA）原料水水质要电导率≤5μs/cm 氯离子含量<2mg/l 悬浮求物<1mg/l3冷却水用量（m/h）3整流柜冷却水出口背压<0.1Mpa电解槽直流电耗≤4.8KWh/m3H2碱液浓度26～30%KOH 自控气源压力0.5～0.7Mpa气源耗量 3.5m3/h主电源动力电电压N380V50HzC相～220V50Hz整流柜电源0.5KV380 三相四线50Hz控制柜电源AC220V50Hz冷却水温度≤32℃冷却水压力0.4～0.6MPa冷却水水质≤6德国度氢气出口温度≤40℃干燥温控温度250℃～350℃干燥加热终止温度180℃干燥器再生周期24h环境温度0～45℃表1 制氢装置主要技术参数表2.1设备的用途CNDQ系列水电解制氢干燥装置是中国船舶重工集团公司第七一八研究所新研制成功并独家生产的全自动操作的制氢干燥设备,其主要技术指标达到或超过九十年代末世界先进水平,适用于化工、冶金、电子、航天等对氢气质量要求高的部门,是目前国内最先进的并可替代进口的制氢设备。
2.2主要技术参数CNDQ5～10/3.2型水电解制氢干燥装置的主要技术参数如表1本装置采用微机控制，对本装置的主要的主要参数：压力、温度、氢氧液位差可进行自动调节;对干燥器的再生时间及再生温度进行自动控制。
氢气的制取与检验方法
氢气的制取与检验方法氢气是一种重要的工业气体，在许多行业和实验室中都广泛应用。
本文将介绍氢气的制取方法以及几种常用的氢气检验方法。
一、氢气的制取方法1. 酸金属法制取氢气酸金属法是一种常见的制取氢气的方法，主要通过金属与酸反应产生氢气。
常用的金属包括锌、铝等，常用的酸有盐酸、硫酸等。
制取步骤：（1）准备实验装置：取一个烧瓶，装入少量的金属（以锌为例）和适量的盐酸。
（2）连接气体收集装置：将烧瓶与气体收集装置连接，气体收集装置可选择气球或气瓶等。
（3）开始反应：轻轻加热烧瓶，观察气体的产生并收集气体。
2. 电解水制取氢气电解水法是一种通过电解水来制取氢气的方法，该方法可通过分解水分子产生氢气和氧气。
电解水法制取的氢气纯度较高。
制取步骤：（1）准备实验装置：取一个电解槽，将两个电极（一正一负）分别插入水中，确保电极不相互接触。
（2）连接电源：将电解槽的正负极分别与正负极端子相连。
（3）开始电解：打开电源，水分子开始电解，产生氢气和氧气。
二、氢气的检验方法1. 试纸法检验氢气试纸法是一种简单快速的氢气检验方法，通过将特定试纸暴露在氢气中，并观察试纸变色来判断氢气的存在。
检验步骤：（1）准备试纸：根据实际需求选择合适的试纸，例如湿润性蓝试纸、硫酸钡试纸等。
（2）放置试纸：将试纸暴露在待检氢气的环境中，保持一段时间。
（3）观察变色：观察试纸是否变色，根据试纸说明书来判断氢气的存在。
2. 气体燃烧法检验氢气气体燃烧法是一种准确的氢气检验方法，通过观察氢气燃烧的现象来确定氢气的存在。
检验步骤：（1）准备实验装置：取一个实验室燃烧器和一根点燃棒。
（2）放置氢气样品：将待检样品导入燃烧器中。
（3）点燃氢气：用点燃棒将燃烧器中氢气点燃，观察氢气是否燃烧。
3. 密闭空间检验氢气密闭空间法是一种用于检测氢气泄漏的方法，主要通过将待检空间与氢气相互接触，并观察是否有泄漏现象。
检验步骤：（1）准备实验装置：取一个密闭容器和足够的氢气样品。
水电解制氢装置范文
水电解制氢装置范文
一、简介
水电解制氢装置是一种利用电能将水分解成氢气和氧气的设备，是提
供氢能的主要技术之一、水电解是一种电化学反应，是利用电能使水分解
而生成氢气和氧气。
水电解装置采用电力将水分解成氢气和氧气，可以有
效地利用水资源，是提供纯净氢气的主要技术。
二、结构及工作原理
水电解装置一般由电极室、电极室内部支撑结构、电极电路、电极连
接装置、电极支撑结构、电极室内部连接件等组成。
水电解装置的工作原理是：将电极放入电极室中，将水从电极穿透孔
中喷出，两个电极之间设置直流电源，这时将水分解为氢气和氧气，氢气
和氧气分别从两侧电极中出来，由出气管输送至氢气库中，完成水电解制
氢过程。
三、电极材料
水电解装置中通常使用的电极材料主要有钛金属、钨金属和铂金属等，这些金属都有较好的电化学性能，可以有效地完成水分解而产生的氢气和
氧气的分离和获取。
四、控制系统。
电解水制氢装置安全操作注意事项
建筑物、构筑物
其他建筑 一、二级 物耐火等 三级 四级 级 民用建筑 重要公用建筑 35~500KA且每台变压 器为10000KV·A以上 室外变配电站以及总油 量超5t的总降压站 明火或散发火花的地点 架空电力线
氢气站 或供氢站
12 14 16 25 50 25
30 ≥1.5倍 电杆高度
氢气罐总容积—水容积和工作压力的乘积（m3）
电解水制氢装置
安全操作注意事项
目录
1
关于氢气
2
安全操作规程
3
容器
4
维护
5
事故案例
关于氢气
关于氢气
关于氢气
氢以化合态广泛存在于自然界里，其在水中占 11%的重量。氢气是一种无色、无嗅、无味、无毒 的气体。其分子量为2.0158；沸点为-252.8℃；溶 点-259.8℃；相对密度0.09（空气=1）；饱和蒸气 压13.3KPa；燃烧热241KJ/mol；引燃温度400℃； 空气中的最小点火能0.019mJ；氧气中的最小点火 能0.019mJ；最大爆炸压力0.72MPa；燃烧最高温 度2129℃。
安全操作规程
13、有爆炸危险的房间内，严禁存放易燃爆物品。必须使用 时，应该经有关部门同意，并采取相应安全措施。 14、接触过氢气的吸附剂会吸附大量的氢气，动火前也必须 认真置换，避免发生燃爆事故。 15、设备、管路在置换合格后，应把所有人孔、手孔、阀门、 盲板都打开，并打开室内门窗，加强空气流通。动火区域内 的含氢量必须≤0.4%。 16、在准备工作就绪正式点火前，必须事先征得消防部门同 意，办理好动火手续，采取严格的安全措施，设置必要的灭 火器具。 17、如果发生触电事故，应迅速切断电源，并用干燥的绝缘 物使受害者脱离接触，然后把他抬到空气流通的地方进行紧 急救护或送医院，当停止呼吸时，应立即进行人工呼吸。 18、1.5米以上高空作业应系好安全带。如患有心脏病、高血 压，不应从事高空作业。
