二氧化钛的化学及光学性质
二氧化钛的化学性质
二氧化钛的化学性质化学性质二氧化钛无毒，化学性质很稳定，常温下几乎不与其他物质发生反应，是一种偏酸性的两性氧化物。
与氧、硫化氢、二氧化硫、二氧化碳和氨都不起反应，也不溶于水、脂肪酸和其他有机酸及弱无机酸，微溶于碱和热硝酸，只有在长时间煮沸条件下才能完全溶于浓硫酸和氢氟酸。
其反应方程式如下：TiO2 + 6HF = H2TiF6 + 2H2OTiO2+ 2H2SO4 = Ti(SO4)2 + 2H2OTiO2+ H2SO4 = TiOSO4 + H2O其溶解速度与水合二氧化钛的煅烧温度有关，煅烧温度越高溶解速度越慢。
为了加速溶解，可在硫酸中加入硫酸铵、碱金属硫酸盐或过氧化氢。
这是因为硫酸铵等的加入，使硫酸的沸点增高，加速了二氧化钛的溶解。
与酸式硫酸盐（如硫酸氢钾）或焦硫酸盐（如焦硫酸钾）共熔，可转变微可溶性的硫酸氧钛或硫酸钛：TiO2+ 2KHSO4 = TiOSO4 +K2SO4 + H2OTiO2+ 4K2S2O7 = Ti(SO4)2 +4K2SO4 + 2SO3能熔于碱，与强碱（氢氧化钠、氢氧化钾）或碱金属碳酸盐（碳酸钠、碳酸钾）熔融，可转化为可溶于酸的钛酸盐：TiO2 + 4NaOH = Na4TiO4 + 2H2O在高温下，如有还原剂（碳、淀粉、石油焦）存在，二氧化钛能被氯气氯化成四氯化钛，其反应方程式如下：TiO2 +2C +2Cl2 = TiCl4 + 2CO这个反应就是氯化法生产钛白粉的理论基础，但是此反应若无还原剂混配，即使在1800℃下，也不会与氯气发生氯化反应。
同样二氧化钛与氯化硫蒸汽共热，或与COCl2、CCl4、SiCl4、POCl3等作用，也能被氯化成四氯化钛。
二氧化钛在高温下可被氢、钠、镁、铝、锌、钙及某些变价元素的化合物还原成低价钛的化合物，但很难还原成金属钛。
如将干燥的氢气通入赤热的二氧化钛，可得到Ti2O3；在2000℃、15.2MPa的氢气中，也只能获得TiO，但是若将金红石型钛白粉喷入等离子室中，则可与氢气反应而被还原成金属钛。
二氧化钛的基本知识点总结
二氧化钛的基本知识点总结二氧化钛的基本知识点总结二氧化钛是一种常见的无机化合物，化学式为TiO2，具有广泛的应用领域。
在本文中，将总结二氧化钛的基本知识点，包括其结构、性质、制备方法以及应用等方面。
第一部分：结构和性质1. 结构：二氧化钛的晶体结构主要有两种形式：金红石型和锐钛型。
其中金红石型结构是最常见的，具有六方最密堆积结构；锐钛型结构则是指在高温下出现的三斜结构。
这两种结构对于二氧化钛的性质具有重要影响。
2. 物理性质：二氧化钛是一种无色的固体，具有较高的熔点（1830℃）和热稳定性。
它是一种半导体材料，具有较宽的能带隙，使其具备光催化、光电和光谱学性质。
3. 化学性质：二氧化钛的化学性质较为稳定，具有较强的抗氧化性和耐化学腐蚀性。
它可与酸、强碱和氧化剂反应，但对于大多数溶剂和常规的化学试剂是稳定的。
第二部分：制备方法1. 水热法：水热法是一种常用的制备二氧化钛的方法，即将钛酸盐与水在高温高压的条件下反应，形成二氧化钛颗粒。
这种方法可以控制颗粒的尺寸和形态，适用于大规模生产。
2. 气相法：气相法是一种将钛源先氧化成气态的钛酸酐，然后在高温条件下还原为固态二氧化钛的方法。
这种方法适用于纳米级二氧化钛的制备，并可通过调整条件来控制其性质。
3. 溶胶-凝胶法：溶胶-凝胶法是将含钛溶液通过水解和凝胶化反应得到二氧化钛凝胶，再经过干燥和烧结得到二氧化钛产品的方法。
这种方法简单易行，适用于制备陶瓷、薄膜和涂料等应用。
第三部分：应用领域1. 光催化应用：二氧化钛具有光催化降解有机物、抑制细菌生长和净化空气等性质，可应用于环境治理、自洁材料和光合水分解等领域。
2. 光电应用：由于二氧化钛的半导体性质，它可以作为太阳能电池、气敏元件和光电催化剂等的材料。
其中，锐钛型二氧化钛在光电领域的应用更为广泛。
3. 纳米材料应用：纳米级二氧化钛具有较大的比表面积和特殊的光学、电学性质，在催化、传感和药物等领域有广泛的应用前景。
氧化钛折射率
氧化钛折射率
氧化钛，又称二氧化钛，是广泛应用的无机非金属材料，具有优良的力学强度和耐蚀性，
以及其他独特的物理、力学和化学性能。
由于它的折射率非常高，在很多应用中被广泛使用，如光学仪器和自适应光学系统中。
关于氧化钛折射率，以下是几个重要的事实：
1）折射率是空气流体及电子与真空的单元几何尺寸建立的性质，用来衡量材料的反射率。
氧化钛的折射率被认为是比其他金属更高的，大约为2.5，比空气的1.33大得多。
2）折射率与温度有关，氧化钛的折射率会随着温度的升高而减小，但当高于室温时会继
续增加，直至達到最大值，当温度降低到室温以下时，会有所再次减小。
3）折射率也与光的波长有关，不同颜色的光在氧化钛表面反射时会有不同的折射率，当
光的波长减小时折射率也会随之增加。
4）折射率也与氧化钛的表面结构有关，加工氧化钛的表面能够改变物质的表面特性，调
节氧化钛的折射率，如表面拥有较大的平坦度折射率会相对较高，但不同的表面结构会影
响折射率。
从以上几点可以看出，氧化钛折射率比其他金属更高，但它也会随着不同的条件进行变化，如温度、光的波长或者表面结构等，这些因素都可以影响氧化钛折射率。
因此，要想获得
准确精确的钛折射率，就需要把这些因素一一考虑，以确保得出准确的结果。
二氧化钛和氢氧化钠反应条件
二氧化钛和氢氧化钠反应条件一、引言二氧化钛和氢氧化钠是两种常见的化学物质，在不同的条件下可以发生反应。
本文将介绍二氧化钛和氢氧化钠反应的条件及其相关知识。
二、二氧化钛和氢氧化钠的性质1. 二氧化钛（TiO2）是一种无机化合物，具有白色固体的形态。
它具有很高的折射率和透光性，因此被广泛应用于光学领域。
2. 氢氧化钠（NaOH）是一种强碱，通常以固体的形式存在。
它可以溶解于水中，生成氢氧化钠溶液，呈碱性。
三、二氧化钛和氢氧化钠反应的条件二氧化钛和氢氧化钠可以在一定的条件下发生反应，生成相应的产物。
下面是二氧化钛和氢氧化钠反应的条件：1. 反应物质的浓度：反应物质的浓度是影响反应速率的重要因素。
一般来说，反应物质的浓度越高，反应速率越快。
因此，如果想要加快反应速率，可以提高二氧化钛和氢氧化钠的浓度。
2. 反应温度：反应温度也是影响反应速率的重要因素。
一般来说，反应温度越高，反应速率越快。
因此，在进行二氧化钛和氢氧化钠的反应时，可以提高反应温度，以加快反应速率。
3. 反应时间：反应时间是指反应所需的时间。
一般来说，反应时间越长，反应程度越高。
因此，在进行二氧化钛和氢氧化钠的反应时，可以延长反应时间，以增加产物的生成量。
4. 反应容器：反应容器的选择也会影响反应的进行。
在进行二氧化钛和氢氧化钠的反应时，一般会选择适合的反应容器，以确保反应的顺利进行。
四、二氧化钛和氢氧化钠反应的机理二氧化钛和氢氧化钠反应的机理比较复杂，具体过程如下：1. 氢氧化钠溶解于水中，生成氢氧化钠离子。
2. 二氧化钛溶解于水中，生成二氧化钛离子。
3. 氢氧化钠离子和二氧化钛离子发生反应，生成产物。
五、二氧化钛和氢氧化钠反应的应用二氧化钛和氢氧化钠反应在实际应用中具有重要的意义。
以下是一些常见的应用：1. 环境污染治理：二氧化钛和氢氧化钠反应可以用于处理水体中的重金属离子污染物，如铅、铬等。
二氧化钛和氢氧化钠可以与重金属离子发生反应，形成沉淀物，从而将重金属离子从水中去除。
tio2折射率

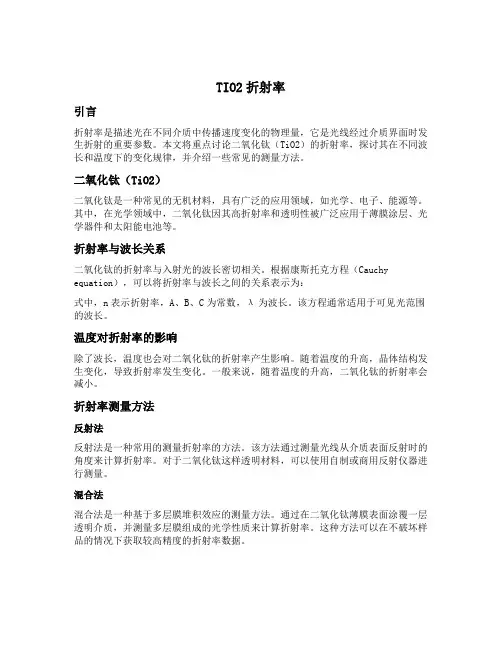

TIO2折射率引言折射率是描述光在不同介质中传播速度变化的物理量，它是光线经过介质界面时发生折射的重要参数。
本文将重点讨论二氧化钛（TiO2）的折射率，探讨其在不同波长和温度下的变化规律，并介绍一些常见的测量方法。
二氧化钛（TiO2）二氧化钛是一种常见的无机材料，具有广泛的应用领域，如光学、电子、能源等。
其中，在光学领域中，二氧化钛因其高折射率和透明性被广泛应用于薄膜涂层、光学器件和太阳能电池等。
折射率与波长关系二氧化钛的折射率与入射光的波长密切相关。
根据康斯托克方程（Cauchy equation），可以将折射率与波长之间的关系表示为：式中，n表示折射率，A、B、C为常数，λ为波长。
该方程通常适用于可见光范围的波长。
温度对折射率的影响除了波长，温度也会对二氧化钛的折射率产生影响。
随着温度的升高，晶体结构发生变化，导致折射率发生变化。
一般来说，随着温度的升高，二氧化钛的折射率会减小。
折射率测量方法反射法反射法是一种常用的测量折射率的方法。
该方法通过测量光线从介质表面反射时的角度来计算折射率。
对于二氧化钛这样透明材料，可以使用自制或商用反射仪器进行测量。
混合法混合法是一种基于多层膜堆积效应的测量方法。
通过在二氧化钛薄膜表面涂覆一层透明介质，并测量多层膜组成的光学性质来计算折射率。
这种方法可以在不破坏样品的情况下获取较高精度的折射率数据。
椭偏法椭偏法是一种基于光的偏振状态变化的测量方法。
通过测量入射光的偏振态和透射光的偏振态之间的变化来计算折射率。
这种方法对于透明材料如二氧化钛具有较高的灵敏度和准确性。
结论本文介绍了二氧化钛的折射率及其与波长和温度之间的关系。
我们了解到，二氧化钛在可见光范围内的折射率可以使用康斯托克方程进行描述，并且随着温度升高，折射率会发生变化。
同时，我们还介绍了常见的折射率测量方法，包括反射法、混合法和椭偏法。
通过研究和了解二氧化钛的折射率特性，可以为其在光学器件设计、薄膜涂层制备等领域的应用提供参考和指导。
二氧化钛的光学性质和钛白的颜料性能
二氧化钛的光学性质和钛白的颜料性能TiO2的光学性质与钛白的颜料性能密切相关，钛白的颜料性能是TiO2光学性质的具体体现。
诸如反射率、折射率、色调、荧光性、光色互变性等属于光学性质，与钛白颜料的遮盖力、消色力、光泽、白度、耐候性、不透明度、色相、耐光性等息息相关，都是光学作用的结果。
1、二氧化钛的光学性质二氧化钛的主要光学性质列于表10-3。
二氧化钛的折射率表示TiO2，晶体对光的折射能力，又称折射指数，随其晶型和光波长不同而发生变化。
在可见光蓝光末端，TiO2折射率增加，而在黄光和红光区则降低。
金红石型的折射率比锐钛型高。
在可见光内，TiO2晶体几乎发生等辐散射，使人的视觉为白色感觉。
这是因为TiO2的结构稳定，可见光的激发作用并不能使电子获得足够能量引起注目的跃迁，因此具有很低的吸收作用和很高的散射能力。
但紫外光则引起了TiO2，晶体的强烈吸收。
值得指出的是钛白粉的某些光学性能(如吸收和散射能力)不是固定不变的，它与钛白中的杂质和颗粒状态有关。
因此，人们可以通过提高钛白的纯度和改善其颗粒状态来提高铁白的一些颜料性能。
2、钛白的颜料性能A、白度钛白是当今最佳白色颜料。
它的光学和颜料性能都优于其他白色颜料(表10-4)杂质影响TiO2。
颜色的极限值见表10-5。
金红石型TiO2比锐钛型TiO2，更易吸收波光，对杂质的影响更为敏感，所以对金红石型钛白的杂质含量要求更为严格。
当锐铁型钛白混有金红石型时，其白度会降低。
所以，锐钛型钛白中的锐铁型率越高，其白度也就越好。
白度与颜料对光的吸收系数K和散射系数S成函数关系。
K/S值越小，即K值越小S值越大，则颜料的白度就越好。
对同一种颜料，其S值的大小取决于颜料的粒度、粒度分布和颗粒形状。
从理论上讲，颜料颗粒粒径为可见光半波长时，对光的散射率最高。
可见光波长为0.4~0.7um，因此颗粒粒径为02~0.35m时，在可见光中具有最高的散射率。
粒径较小的粒子具有大的短波光散射率，粒径较大的粒子具有大的长波光散射率。
二氧化钛的化学式
二氧化钛的化学式二氧化钛的化学式为TiO2。
二氧化钛是一种无机化合物，由一个钛原子和两个氧原子组成。
它具有许多重要的性质和应用，被广泛用于各个领域。
二氧化钛具有良好的光催化性能。
它可以在光照下催化氧化反应，将有机污染物和有害物质转化为无害的物质。
这使得二氧化钛成为环境领域中一种重要的功能材料。
例如，在空气净化领域，二氧化钛可以将空气中的有害气体分解为无害的物质，提高空气质量。
在水处理领域，二氧化钛可以分解水中的有机污染物，净化水源，保护水资源。
二氧化钛还具有优异的光学性能。
它是一种白色颗粒状固体，具有高的折射率和光学透明性。
这使得二氧化钛在光学领域有广泛的应用。
例如，在太阳能电池中，二氧化钛可以作为电子传输层和光敏剂，将太阳能转化为电能。
在光催化材料中，二氧化钛可以吸收紫外光并产生电子-空穴对，从而催化光化学反应。
此外，二氧化钛还可以用作光学涂层、颜料和光学玻璃的添加剂，提高材料的光学性能。
二氧化钛还具有优秀的电化学性能。
它可以作为电极材料用于电池和电容器中。
二氧化钛电极具有高的电导率和稳定性，可以提高电池和电容器的性能。
在锂离子电池中，二氧化钛可以作为阳极材料，存储和释放锂离子，实现电能的储存和释放。
在超级电容器中，二氧化钛可以作为电极材料，存储和释放电荷，实现高能量密度和高功率输出。
二氧化钛还可以用于催化剂、涂料、陶瓷和防晒剂等领域。
作为催化剂，二氧化钛可以催化各种化学反应，提高反应速率和选择性。
作为涂料和陶瓷材料的添加剂，二氧化钛可以提高涂料和陶瓷的耐候性、耐磨性和光泽度。
作为防晒剂，二氧化钛可以吸收紫外线并转化为热能，保护皮肤免受紫外线的伤害。
二氧化钛是一种重要的无机化合物，具有良好的光催化性能、光学性能和电化学性能。
它在环境保护、能源转换、材料科学和生物医药等领域都有广泛的应用前景。
随着科学技术的不断进步，二氧化钛的应用将会得到进一步的拓展和发展。
二氧化钛及其应用
二氧化钛及其应用一、二氧化钛的性质二氧化钛（化学式：TiO₂）是白色固体或粉末状的两性氧化物，分子量为79.83。
1、晶型的性质：TiO2存在金红石型、锐钛型、板钛型等三种主要晶型。
2、光学性质：由于TiO2纳米粒子既能散射又能吸收紫外线，故它具有很强的紫外线屏蔽性。
常作为防晒剂掺入纺织纤维中，超细的二氧化钛粉末也被加入进防晒霜膏中制成防晒化妆品。
3、物理性质：TiO2熔点很高，也被用来制造耐火玻璃，釉料，珐琅、陶土、耐高温的实验器皿等。
TiO2光泽度及硬度较高，具有最佳的不透明性、最佳白度和光亮度可以用作白色无机颜料、搪瓷的消光剂。
TiO2具有半导体的性能对电子工业非常重要，该工业领域利用上述特性，生产陶瓷电容器等电子元器件。
4、化学性质：TiO2无毒、不溶于水或者稀硫酸，且因为化学性质稳定、不易起变化，被认为是目前世界上性能最好的一种白色颜料。
二、二氧化钛光催化原理在众多半导体光催化材料中，TiO2以其化学性质稳定、氧化-还原性强、抗腐蚀、无毒及成本低而成为目前最为广泛使用的半导体光催化剂。
TiO2的三种晶型中板钛矿的光催化性能和稳定性最差，基本没有相关的研究和应用。
金红石是常用的白色涂料和防紫外线材料，对紫外线有非常强的屏蔽作用，在工业涂料和化妆品方面有着广泛的应用。
锐钛型具有更高的光催化活性能够直接利用太阳光中的紫外光进行光催化降解，而且不会引起二次污染。
因此，锐钛矿是常用的处理环境污染方面问题的光催化材料。
锐钛矿受到波长小于或等于387.5nm的光(紫外光)照射时，价带的电子就会获得光子的能量而跃迁形成光生电子e-。
如果把分散在溶液中的每一颗TiO2粒子近似看成是小型短路的光电化学电池，则光电效应应产生的光生电子在电场的作用下分别迁移到TiO2表面不同的位置。
TiO2表面的光生电子e-易被水中溶解氧等氧化性物质所捕获，生成超氧自由基·O2-；而h+则可氧化吸附于TiO2表面的有机物或先把吸附在TiO2表面的OH-和H2O分子氧化成羟基自由基·OH；·OH和·O2-，其氧化能力极强几乎能够使各种有机物的化学键断裂，因而能氧化绝大部分的有机物及无机污染物，将其矿化为无机小分子、CO2和H2O等物质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二氧化钛的化学性质
二氧化钛的化学性质极为稳定，是一种偏酸性的两性化合物。
几乎不与其它元素和化合物作用，不溶于水、稀酸、脂肪酸和其它有机酸及弱无机酸，只微溶于氢氟酸，在长时间高温煮沸下能溶于浓硫酸。
光学性质
1.不透明度
二氧化钛具有极高的不透明度，这是优越白色颜料的基本性质。
其不透明度主要取决于其折射率和粒度，其光学本质是颜料与周围介质折射率之差造成的。
当颜料的折射率与基料的折射率相等时就透明，当两者折射率之差越大，不透明度越高。
不透明度与颜料粒度分布有关。
2.折射率
二氧化钛的折射率比金刚石还高，它的光泽和亮度超过金刚石，但硬度比金刚石差，所以其使用价值不高。
3.散射力
光的散射即漫反射，是白色颜料的重要物理性质之一，又是形成白色颜料重要光学效应-----着色力和遮盖力的物理原因。
散射主要包括反射、折射和衍射。
光的散射能力R大小与颜料n2和基料n1的折射率关系为：
R=[(n2-n1)/(n2+n1)]2
散射力还与粒径与分散性有关。
4.光泽度
物体的光泽度是指物质对投射来的光的反射能力，反射能力超强，光泽度越大。
颜料在涂料中的光泽度与其折射率、粒度、分散性有关。
5.耐候性
耐候性是指含有二氧化钛的涂膜暴露在日光下，受光、氧、水、热等的综合作用下，避免变黄、失光和粉化的能力。
二氧化钛表面有晶格投降，可吸收405nm以下的光波，将水、氧转变为高度活性的游离基，从而导致有机物降解。
锐钛型二氧化钛的光化学活性比金红石型二氧化钛高10倍。
颜料性质
1.白度
白度综合了色调和亮度二种光学效果。
影响二氧化钛白度的主要因素是杂质含量与粒径分布。
金红石二氧化钛较锐钛型二氧化钛对杂质的敏感度大得多。
如铁含量30ppm时，金红石就显色，而锐钛要大于90ppm时才显色。
由于金红石型钛白粉在蓝光波段有轻微的吸收，产品略带黄相，锐钛略带蓝相。
当二氧化钛平均粒径在0.2um左右时，对可见光短波有较强的散射能力，产品带蓝相，当粒径达0.35um左右时，对红光有较强的散射能力，产品带红相。
2.遮盖力
遮盖力又叫盖底力，是指每克颜料所能遮盖单位面积数。
遮盖力
大，用量少。
遮盖力与颜料折射力、基料折射率、颜料粒径分布及分散性有关。
3.着色力
颜料改变展色剂颜色的能力叫着色力。
白色颜料的着色力称消色力。
同遮盖力一样，着色力与二氧化钛的粒径、粒径分布及分散性有关。
4.吸油量
当颜料被油湿润成不破裂、不分散、能被刮刀刮起来的膏状物时，每100克颜料所需油的质量。
理论吸油量体积比在40%左右。
5.分散性
分散性双称研磨分散性，以水为介质时称水分散性。
影响分散性的因素很多，主要有粒径、比表面积、表面自由能、表面电荷、PH 值、表面吸附状态等性质以及展色剂性质有关。
分散性不好影响消色力、遮盖力、吸油量等指标，而且影响成膜后的光泽度与耐候性。
