学习-配电箱的组价方法
配电箱的组价方法在编制电气安装工程施工图预算时，工程中使用配电箱的品种繁多，规格各异，尤其足高层建筑中更甚。
配电箱的预算价格往往是预算编制人员十分棘手的问题。
在实际工作中，采用的解决办法有两个，一是将电气安装工程的配电系统图拿到厂家去，由厂家按图报价。
二是由预算编制者估价。
一般来说，前者得到的价格是较为准确的，但往往由于市场方面的原因或因时间紧迫，获取厂家的报价也不容易。
而后者，由于配电箱内的电气开关器件规格多、产地厂家各异，特别是招投标工程，底标和投标报价编制预算人的经验、水平的差异，往往估出的价格差别较大。
为此，笔者根据多年工作的体会，以及对省内外和我市生产厂家产品价的调查，综合分析，依据建筑产品价格的编制办法，摸索出了一种配电箱预算价格的编制办法，向同行们推荐，亦希望起到抛砖引玉的效果，使之更加合符实际。
配电箱价格的形成也和其他产品价格的形成一样，它是由材料费、人工费、管理费和利润等几大项组成。
这里将配电箱的预算价格分解成二大项即主材费和综合系数。
下面分别进行介绍：一、配电箱包括的范围这里讲的配电箱是指照明开关箱、小型动力配电箱和电表箱。
二、配电箱预算价格的计算公式配电箱的预算价格是由主材费和综合系数组成。
其中主材费是指箱内安装的开关器件和箱体的价值。
开关器件包括断路器(又叫空气开关、自动开关)、漏电断路器(又叫漏电开关)、熔断器、插座、电度表等主要电器。
综合系数则包括了辅材费(连接导线、接线端子等)、人工费、管理费和利润在内的各项费用测算得到的系数。
据此列出下面的计算公式：A=(∑B+C)×K式中：A-为配电箱的预算价格；∑B-为箱内各开关器件价值之和；C-为钢制配电箱体；K-综合系数，K值取定1.40。
说明三点：1、配电箱内安装的电度表及开关器件的价格，均采用常德定额分站1998年常建定字(98)第(012号”发布的“九八安装工程主要材料预算价格”，市定额分站未发布的开关器件的预算价格，可按安装材料顶算价格编制办法组价并按审批手续报市站批准备案。
2023水电工程预算明细表格
1000
80
80000
4
设备安装（水泵）
台
5
5000
25000
5
设备安装（配电箱）
台
10
3000
30000
6
水电材料费（管材、线缆等）
50000
7
人工费（水电工）
ห้องสมุดไป่ตู้工日
200
300
60000
8
施工机械费（挖掘机、起重机等）
台班
50
2000
100000
总计：
请注意，以上表格中的工程量、单价和合价仅为示例，实际的水电工程预算应根据具体的工程项目进行编制。同时，不同地区的价格水平可能有所不同，因此在实际编制预算时应考虑当地的市场行情和价格水平。

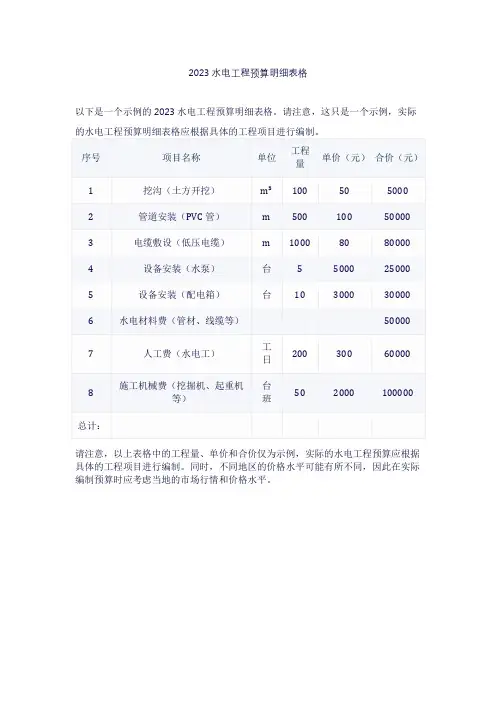

2023水电工程预算明细表格
以下是一个示例的2023水电工程预算明细表格。请注意，这只是一个示例，实际的水电工程预算明细表格应根据具体的工程项目进行编制。
序号
项目名称
单位
工程量
单价（元）
合价（元）
1
挖沟（土方开挖）
m³
100
50
5000
2
管道安装（PVC管）
m
500
100
50000
3
电缆敷设（低压电缆）
配电箱价格估算公式
科桥电器设备“配电箱预算价格编制方法”是一种经验公式，在没有配电箱成品价格的情况下编制电气安装工程预算(招投标报价)时，取定配电箱价格的一种好办法，但在编制工程结算时，还是应该按省定额站的统一规定，以实际购买配电箱的价格换算成预算价格进行结算。
科桥配电箱若实际施工时不是采用成品(定型)配电箱，则只能按“第二册电气设备安装工程”基价表的有关规定执行。
2、配电箱预算价格计算公式还可以表示为：A=∑BK+C+D式中：A-为配电箱的预算价格科桥电器设备∑B-为箱内各开关器件价格之和C-为钢制配电箱体价格D-为箱内辅助材料费K-综合系数（配套费），K值取定（部标取1.36、国标取1.40）一般箱体价格就是20-100元，一回路的就20元计算，对于ele漏电150元大概，而一般的断路器30元左右，所以根据回路就可以快速报价。
以上内容就是四川科桥电器设备有限公司为大家提供的内容，希望对大家有所帮助，如果您有相关问题和需求，可以随时点击我们的咨询通道来进行免费咨询。
也可以登录我们的官网或者拨打右侧的咨询电话。
如果您想要了解更多信息和报价，请点击咨询点击右侧咨询按钮也可以进行免费咨询。
如果您还在为购买配电箱而烦恼？如果您还在苦于找不到一家好的配电箱供应厂家？科桥电器设备如果您想了解更多关于配电箱方面的信息？这一切都不是问题，四川科桥电器设备有限公司都可以帮您轻松搞定！四川科桥电器设备有限公司坐落于成都市团结镇仁义村4组6号，是一家专业从事成套电气设备及各型桥架产品的研发、生产制造、销售等为一体的中型企业（公司为一般纳税人资格），具有日产量4000米桥架的生产能力。
公司尤为注重产品质量、安全性及售前售后服务。
公司产品中高低压成套电气设备产品包含：用户箱、计量箱、配电箱、21动力柜、GGD柜、箱变等，我公司长期与正泰集团、天正电气、人民电气、德力西电气、施耐德电气等各大电气厂商保持友好合作，使公司产品具有较高的性价比和稳固性。

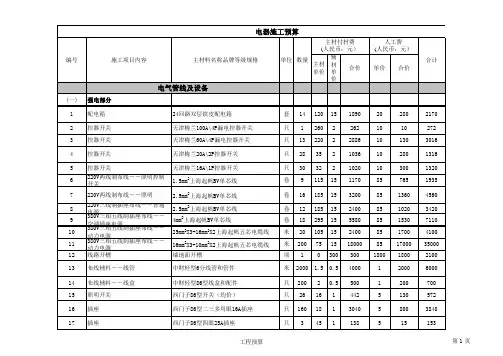

配电施工预算
套 只 只 只 只 卷 卷 卷 卷 米 米 项 米 只 只 只 只
14 1 13 28 30 9 16 12 18 20 200 1 2000 200 26 160 3
120 260 220 35 32 115 185 185 295 105 75 0
15 2 2 2 2 15 15 15 15 15 15 300
1890 262 2886 1036 1020 1170 3200 2400 5580 2400 18000 300 4000 500 442 3040 138
20 10 10 10 10 85 85 85 85 85 85 1800 1 1 5 5 5
280 10 130 280 300 765 1360 1020 1530 1700 17000 1800 2000 200 130 800 15
2170 272 3016 1316 1320 1935 4560 3420 7110 4100 35000 2100 6000 700 572 3840 153 第1页
1.5 0.5 2 16 18 45 0.5 1 1 1
(二) 1 2 3 4 5 6 7 8 小计
弱电部分 电话插座布线 网络插座布线 线路开槽 布线辅料－－线管 布线辅料－－线盒 网络+电话模块 网络模块 电话模块 电话线器材总厂4芯电话线 安普四维8芯网络线 墙地面开槽 中财轻型6分线管和管件 中财轻型86型线盒和配件 西门子网络+电话模块 西门子网络模块 西门子电话模块 卷 箱 项 米 只 只 只 只 12 4 1 800 100 75 4 1 85 480 0 5 10 300 1080 1960 300 1600 250 2700 100 25 56279 45 220 800 1 1 3 3 3 540 880 800 800 100 225 12 3 32680 1620 2840 1100 2400 350 2925 112 28
配电箱价格计算方法
配电箱价格计算方法专业文章2010-02-19 07:26:33 阅读1051 评论0 字号：大中小订阅一、配电箱包括的范围这里讲的配电箱是指照明开关箱、小型动力配电箱和电表箱。
二、配电箱预算价格的计算公式配电箱的预算价格是由主材费和综合系数组成。
其中主材费是指箱内安装的开关器件和箱体的价值。
开关器件包括断路器(又叫空气开关、自动开关)、漏电断路器(又叫漏电开关)、熔断器、插座、电度表等主要电器。
综合系数则包括了辅材费(连接导线、接线端子等)、人工费、管理费和利润在内的各项费用测算得到的系数。
据此列出下面的计算公式：A=(∑B+C)×K式中：A-为配电箱的预算价格；∑B-为箱内各开关器件价值之和；C-为钢制配电箱体；K-综合系数，K值取定1.40。
说明三点：1、配电箱内安装的电度表及开关器件的价格，均采用常德定额分站1998年常建定字(98)第(012号”发布的“九八安装工程主要材料预算价格”，市定额分站未发布的开关器件的预算价格，可按安装材料顶算价格编制办法组价并按审批手续报市站批准备案。
2、配电箱箱体分开关箱，单相电度表箱和三相电度表箱三类，其价格列于表1。
注：单相电度表箱中可装相应的开关、熔断器。
3、综合系数是经过反复测算，使用数年而得到证实可行的一个经验数据。
三、配电箱体价格的形成和选用1、配电箱体的价格是组成配电箱预算价格的重要因素，表1列出的配电箱体的规格，是反复查省内外和我市几家生产厂家的产品规格、尺寸后综合归纳出来的，尤其是调查了我市几个住宅小区已安装的最新款式的配电箱的规格及做法。
有一定的先进性和广泛的适用性。
箱体为金属箱体、开关箱配有塑料门盖，电度表箱有钢护网玻璃门。
其价格组成按照《湖南省统一安装工程基价表》第二册中配电箱、盒制作安装定额及与之配套的取费标准计算的，同时采用了1998年11月省内冷轧薄钢板的价格作为箱盒的主材价。
2、开关箱体的选用：表1中开关箱体有11种规格，组价时如何选用呢?(1)、开关箱内安装的开关器件是断路器、漏电保护器、插座等，这些产品的生产厂家都是按一定模数化生产的，各种型号的开关器件其宽度都是模数E的倍数，开关器件在箱体内的组装也即模数E的相加。
配电柜、箱 预算报价单
4 4
54 标准层照明箱
（S） AL-3~10-1 AL-3~10-2
台 16
6396 11016 11016 11016
6396
1 7478
7478
1
44064 4 32768 131072 4
44064 4 32768 131072 4
176256 16 32600 521600 16
55 标准层照明箱
台 16 台4 台4 台 16 台 16 台4
11016 33276 33276 20484 20484 20484
176256 16 32600 521600 16 133104 4 21871 87484 4 133104 4 21871 87484 4 327744 16 20440 327040 16 327744 16 20440 327040 16 81936 4 20440 81760 4
28668 114672 4 29873 119492 4
（N）AM-04-11 06-11 08-11 10-11 台 4
28668 114672 4 29873 119492 4
(N)1ALH (N)1ALH1
台 160 1020 163200
2
37440 37440 37440 37440 1368
41
配电柜
(N)APT-RF-1 (N)APT-RF-2 台 2 12444 24888 2 15370 30740 2 19440 38880
42
配电柜
(S)APT-RF-1 (S)APT-RF-2 台 2 12444 24888 2 15370 30740 2 19440 38880
43
配电柜
配电箱组价办法
配电箱价格的形成也和其他产品价格的形成一样，它是由材料费、人工费、管理费和利润等几大项组成。这里将配电箱的预算价格分解成二大项即主材费和综合系数。下面分别进行介绍：
其价格组成按照《湖南省统一安装工程基价表》第二册中配电箱、盒制作安装定额及与之配套的取费标准计算的，同时采用了2000年省内冷轧薄钢板的价格作为箱壳的主材价。
2、开关箱体的选用：开关箱体有11种规格，组价时如何选用呢?
(1)、开关箱内安装的开关器件是断路器、漏电保护器、插座等，这些产品的生产厂家都是按一定模数化生产的，各种型号的开关器件其宽度都是模数E的倍数，开关器件在箱体内的组装也即模数E的相加，开关箱的结构型式及规格，综合并吸收了如下厂家如天津梅兰日兰、广东惠州通用奇胜、邢台鑫明、常州新安、西门子(中国)有限公司、长沙华星的产品特点。
D=5d2.29d
135°0.236D+1.65dD=4d2.59d
D=5d2.83d
表2-10钢筋弯折时的弯曲调整值1
弯起角度α弯曲调整值公式弯曲直径D取值弯曲调整值
30°0.012D+0.28dD=4d0.33d
D=5d0.34d
45°0.043D+0.457dD=4d0.63d
弯折角度α弯曲调整值公式弯曲直径D取值弯曲调整值
30°0.006D+0.274dD=4d0.298d
D=5d0.304d
45°0.022D+0.436dD=4d0.52d
配电箱箱体价格表
配电箱箱体价格表
本文作者提供的“配电箱预算价格编制方法”是一种经验公式，在没有配电箱成品价格的情况下编制电气安装工程预算(招投标报价)时，取定配电箱价格的一种好办法，但在编制工程结算时，还是应该按省定额站的统一规定，以实际购买配电箱的价格换算成预算价格进行结算。
若实际施工时不是采用成品(定型)配电箱，则只能按“第二册电气设备安装工程”基价表的有关规定执行。
2、配电箱预算价格计算公式还可以表示为：
A=∑BK+C+D
式中：A-为配电箱的预算价格
∑B-为箱内各开关器件价格之和
C-为钢制配电箱体价格
D-为箱内辅助材料费
K-综合系数（配套费），K值取定（部标取1.36、国标取1.40）
注：一般配电箱箱体的厚度：照明配电箱：1.2mm
动力配电箱：1.5mm
高低压配电柜：2.0mm
空箱体的价格：正常的220~380元/m2，伪劣的180元/m2以下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
怎样编制配电箱的预算价格
编者按：
1、本文作者提供的“配电箱预算价格编制方法”是一种经验公式，在没有配电箱成品价格的情况下编制电气安装工程预算(招投标报价)时，取定配电箱价格的一种好办法，但在编制工程结算时，还是应该按省定额站的统一规定，以实际购买配电箱的价格换算成预算价格进行结算。
若实际施工时不是采用成品(定型)配电箱，则只能按“第二册电气设备安装工程”基价表的有关规定执行。
2、配电箱预算价格计算公式还可以表示为：
A=∑BK+C+D
式中：A-为配电箱的预算价格
∑B-为箱内各开关器件价格之和
C-为钢制配电箱体价格
D-为箱内辅助材料费
K-综合系数（配套费），K值取定（部标取1.36、国标取1.40）
怎样编制配电箱的预算价格（陈刚）
在编制电气安装工程施工图预算时，工程中使用配电箱的品种繁多，规格各异，尤其足高层建筑中更甚。
配电箱的预算价格往往是预算编制人员十分棘手的问题。
在实际工作中，采用的解决办法有两个，一是将电气安装工程的配电系统图拿到厂家去，由厂家按图报价。
二是由预算编制者估价。
一般来说，前者得到的价格是较为准确的，但往往由于市场方面的原因或因时间紧迫，获取厂家的报价也不容易。
而后者，由于配电箱内的电气开关器件规格多、产地厂家各异，特别是招投标工程，底标和投标报价编制预算人的经验、水平的差异，往往估出的价格差别较大。
为此，笔者根据多年工作的体会，以及对省内外和我市生产厂家产品价的调查，综合分析，依据建筑产品价格的编制办法，摸索出了一种配电箱预算价格的编制办法，向同行们推荐，亦希望起到抛砖引玉的效果，使之更加合符实际。
配电箱价格的形成也和其他产品价格的形成一样，它是由材料费、人工费、管理费和利润等几大项组成。
这里将配电箱的预算价格分解成二大项即主材费和综合系数。
下面分别进行介绍：
一、配电箱包括的范围
这里讲的配电箱是指照明开关箱、小型动力配电箱和电表箱。
二、配电箱预算价格的计算公式
配电箱的预算价格是由主材费和综合系数组成。
其中主材费是指箱内安装的开关器件和箱体的价值。
开关器件包括断路器(又叫空气开关、自动开关)、漏电断路器(又叫漏电开关)、熔断器、插座、电度表等主要电器。
综合系数则包括了辅材费(连接导线、接线端子等)、人工费、管理费和利润在内的各项费用测算得到的系数。
据此列出下面的计算公式：A=(∑B+C)×K
式中：A-为配电箱的预算价格；
∑B-为箱内各开关器件价值之和；
C-为钢制配电箱体；
K-综合系数，K值取定1.40。
说明三点：
1、配电箱内安装的电度表及开关器件的价格，均采用常德定额分站1998年常建定字(98)
第(012号”发布的“九八安装工程主要材料预算价格”，市定额分站未发布的开关器件的预算价格，可按安装材料顶算价格编制办法组价并按审批手续报市站批准备案。
2、配电箱箱体分开关箱，单相电度表箱和三相电度表箱三类，其价格列于表1。
配电箱箱体价格表
注：单相电度表箱中可装相应的开关、熔断器。
3、综合系数是经过反复测算，使用数年而得到证实可行的一个经验数据。
二、配电箱体价格的形成和选用
1、配电箱体的价格是组成配电箱预算价格的重要因素，表1列出的配电箱体的规格，是反复查省内外和我市几家生产厂家的产品规格、尺寸后综合归纳出来的，尤其是调查了我市几个住宅小区已安装的最新款式的配电箱的规格及做法。
有一定的先进怀和广泛的适用性。
箱体为金属箱体、开关箱配有塑料门盖，电度表箱有钢护网玻璃门。
其价格组成按照《湖南省统一安装工程基价表》第二册中配电箱、盒制作安装定额及与之配套的取费标准计算的，同时采用了1998年11月省内冷轧薄钢板的价格作为箱盒的主材价。
2、开关箱体的选用：表1中开关箱体有11种规格，组价时如何选用呢?
(1)、开关箱内安装的开关器件是断路器、漏电保护器、插座等，这些产品的生产厂家都是按一定模数化生产的，各种型号的开关器件其宽度都是模数E的倍数，开关器件在箱体内的组装也即模数E的相加。
表1所列开关箱的结构型式及规格，综合并吸收了如下厂家如天津梅兰日兰、广东惠州通用奇胜、邢台鑫明、常州新安、西门子(中国)有限公司、长沙华星的产品特点。
为了简明起见，我们把“模数”简化为“位”，即将模数为2E的单极断路器定为1“位”，亦即2E=1位。
那么一个两极的断路器则为2倍，二个两极的断路器则为4位。
表2列山近年来我市常用开关器什的“位”数。
根据开关箱里安装的开关器件查表2中相应开关器件的“位”然后相加，得出的总位数便可在表1中查山开关箱体的代号。
开关器件模数表表2
第二箱体选用举例：
例1：某工程有一组合开关箱，其电气系统图如图1所示。
箱中装有NC100H三极开关1个，C45N单极和三极开关各1个，C45N二极开关带vigiC45ELE漏电保护附件组成的漏电开关1个并接有A86Z系列三孔插座1个。
图1
确定组合开关箱型号的步骤如下：
①查表2，确定各器件的“位数”和“位数”总和：查表2得到的位数如下：
NC100H-80/3P 位数为4．5
C45N-16/1P 位数为1
C45N-32/3P 位数为3
C45N-16/2P+vigiC45 位数为2+1．5=3．5
A86Z13-10 位数为2
位数总和=4．5+1+3+3．5+2=14
②根据开关器件的位数总和查表1，可知应选用代号为6的开关箱体。
3、电度表箱箱体的选用：
在设计电度表箱箱体结构尺寸时，除电度表外，还应设置电度表回路保护应有的电器器件的位置，尤其是三相电度表箱，应满足进线主回路和出线支路的回路保护器件，如过载、短路保护的开关、熔断器等的安装位置。
表1所列电度表箱箱体的结构尺寸均考虑了上述因素，故选用电度表箱体时，只要按箱内安装的电表数选择即可。
表1所列的单相电度表箱有十个型号。
一至四表箱供住宅楼层用，六至十六表箱供楼宇集中表箱用。
这里说明一点，在集中表箱中可以加装一只公用回路(如楼梯灯)用的小电表及小型断路器。
四、配电箱预算价格的计算
配电箱的预算价格计算公式是：
A=(∑B+C)×K
例2：以例题1中图1所示开关箱的电气系统图为例组价，具步骤是：
1、首先依掂常德市定额站发布的“九八安装主要材料预算价格”计算出∑B。
①NC100H-80/3P 价格为279元/只；
②C45N-16/1P 价格为25元/只；
③C45N-32/3P 价格为105元/只；
④C45N-16/2P+vigiC45ELE 价格为61+79=140元/只；
⑤A86Z13-10 价格为6．54元/只；
⑥∑B=279+25+105+140+6．54=555．54元。
2、确定箱体的价格。
例题1已经计算出开关箱为6#箱体，其价格是125元/台，即C=125元／台。
3、最后计算配电箱的预算价格
依A=(∑B+C)×K
将∑B=555．54元，C=125元，K=1．4(不变常数)代入公式：
A=(555．54+125)×1．4=952．76元/台≈950元／台。
五、电度表箱预算价格计算
例3：有一梯两户六层楼房的集中电表箱内安装了DD862-4 10(40)电表12只，DD862-4 2．5(10)电表1只，C45N-63/3P 1只，RCIA-30 熔断器12只，RC1A-5 1只，C45N-16/1P 12只，C45N-10/1P 1只，C45N-16/2P+vigiC45ELE 12只，其预算价格是多少?
1．首先计算∑B：根据常德市“九八安装工程主要材料预算价格”计算：
①DD862-4 10(40) 12×95；
②DD862-4 2.5(10) l×76；
③C45N-63/3P 1×149；
④C45N-10/1P 1×25；
⑤C45N-16/1P 12×25；
⑥C45N-16/2P++vigiC45ELE 12×（61+79）；
⑦RC1A-30 12×4.4；
⑧RC1A-5 1×1.3；
⑨∑B=12×95+76+149+25+12×25+12×（61+79）+12×4.4+1.3=3134.10
2、选择电表箱体并确定价值：
查表1，应选择12表箱，其箱体价C=620元/台。
3、计算12表箱预算价：
已知K=1．4
依公式A=(∑B+C)×K=(3134．10+620))×1．4=5675．74元/台≈5676元/台。
六、结束的话
1、运用上述方法得出的配电箱预算价是比较切合现行的产品市场价格可行性的，这里要指出的是，此预算价在常德巾范围内不应再加运杂费和采保费。
它应以主材费进入电气安装工程主材费，只计取二税一费。
2、在计算方法中，．配电箱体的价格和综合系数1．4，是建立在97《湖南省统一安装工程基价表及省建定综(1997)第013号取费标准和常德市“九八安装工程主要材料预算价格”基础上的，若上级有政策性调价文件或我市主材价格发生变化，则箱体价格和1．4综合系数均应重新测定。
3、本组价办法，经与几定点厂家的报价比较，误差在±5％左右，是可行的。
不妨可以一试。
1999年元月10日。
