直流电阻测试仪如何测量回路
直流电阻测试仪的测量方法与步骤
直流电阻测试仪的测量方法与步骤一、变压器直流电阻测试仪的测量方法测量直流电阻是变压器试验中的一个重要项目。
通过测量，可以检查出设备的导电回路有无接触不良、焊接不良、线圈故障及接线错误等缺陷。
在中、小型变压器的实际测量中，大多采用直流电桥法，当被试线圈的电阻值在1欧以上的一般用单臂电桥测量，1欧以下的则用双臂电桥测量。
在使用双臂电桥接线时，电桥的电位桩头要靠近被测电阻，电流桩头要接在电位桩头的上面。
测量前，应先估计被测线圈的电阻值，将电桥倍率选钮置于适当位置，将非被测线圈短路并接地，然后打开电源开关充电，待充足电后按下检流计开关，迅速调节测量臂，使检流计指针向检流计刻度中间的零位线方向移动，进行微调，待指针平稳停在零位上时记录电阻值，此时，被测线圈电阻值=倍率数×测量臂电阻值。
测量完毕，先开放检流计按钮，再放开电源开关。
二、变压器直流电阻测试仪测试步骤1.接线：把被测试品通过电缆与本机的测试接线柱连接，连接牢固，同时把地线接好。
2.电流选择：打开电源开关(开关上I为开，O为关)同时显示屏上会显示最小电流值40A，这时可通过选择键对所测试品预置电流进行选择，每按一下选择键，显示屏上会滚动出现各电流值，、10A、20A、40A。
测试：当选择好电流后，按下确认键，就开始测试，表头同时指示所选电流值。
3.当按下确认键后，显示屏上显示“正在充电”，过几秒钟之后，显示“正在测试”，这时说明已充电完毕。
进入测试状态，几秒后，就会显示所测阻值。
测试完毕后，按“复位”键，变压器直流电阻测试仪电源将与绕组断开，同时放电，音响报警，电流表回到零位，这时显示屏回到初始状态，放电音响结束后，可重新接线，进行下次测量或拆下测试线与电源线结束测量。

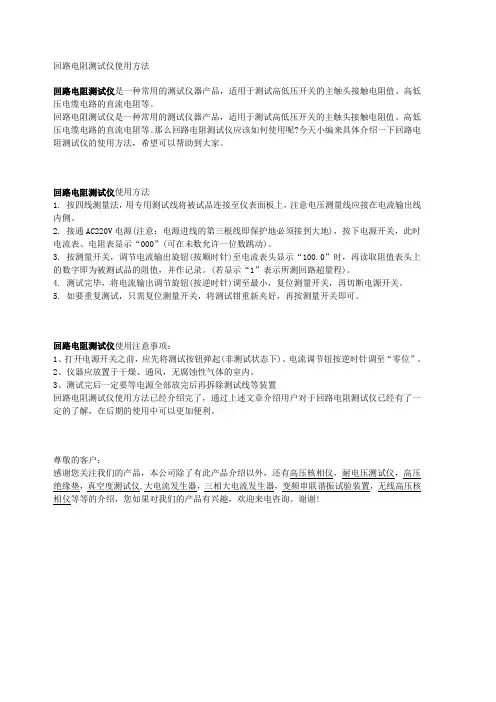

回路电阻测试仪使用方法
回路电阻测试仪使用方法回路电阻测试仪是一种常用的测试仪器产品，适用于测试高低压开关的主触头接触电阻值、高低压电缆电路的直流电阻等。
回路电阻测试仪是一种常用的测试仪器产品，适用于测试高低压开关的主触头接触电阻值、高低压电缆电路的直流电阻等。
那么回路电阻测试仪应该如何使用呢?今天小编来具体介绍一下回路电阻测试仪的使用方法，希望可以帮助到大家。
回路电阻测试仪使用方法1. 按四线测量法，用专用测试线将被试品连接至仪表面板上，注意电压测量线应接在电流输出线内侧。
2. 接通AC220V电源(注意：电源进线的第三根线即保护地必须接到大地)，按下电源开关，此时电流表、电阻表显示“000”(可在未数允许一位数跳动)。
3. 按测量开关，调节电流输出旋钮(按顺时针)至电流表头显示“100.0”时，再读取阻值表头上的数字即为被测试品的阻值，并作记录。
(若显示“1”表示所测回路超量程)。
4. 测试完毕，将电流输出调节旋钮(按逆时针)调至最小，复位测量开关，再切断电源开关。
5. 如要重复测试，只需复位测量开关，将测试钳重新夹好，再按测量开关即可。
回路电阻测试仪使用注意事项：1、打开电源开关之前，应先将测试按钮弹起(非测试状态下)、电流调节钮按逆时针调至“零位”。
2、仪器应放置于干燥、通风，无腐蚀性气体的室内。
3、测试完后一定要等电源全部放完后再拆除测试线等装置回路电阻测试仪使用方法已经介绍完了，通过上述文章介绍用户对于回路电阻测试仪已经有了一定的了解，在后期的使用中可以更加便利。
尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有高压核相仪，耐电压测试仪，高压绝缘垫，真空度测试仪,大电流发生器，三相大电流发生器，变频串联谐振试验装置，无线高压核相仪等等的介绍，您如果对我们的产品有兴趣，欢迎来电咨询。
谢谢!。
直流电阻测试仪的工作原理
直流电阻测试仪的工作原理直流电阻测试仪是一种用于测量电路中直流电阻的仪器。
它的工作原理是基于欧姆定律和电桥原理。
我们来了解一下欧姆定律。
欧姆定律是描述电流、电压和电阻之间关系的基本定律。
根据欧姆定律，电流等于电压除以电阻，即I = U/R，其中I为电流，U为电压，R为电阻。
通过测量电流和电压，我们可以计算出电阻的值。
而电桥原理是电阻测量的基础。
电桥是由四个电阻和一个电流源组成的电路。
当电桥平衡时，即电桥两侧电压相等时，可以根据电桥的性质推导出待测电阻的值。
直流电阻测试仪利用了这两个原理，通过测量待测电阻两端的电压和流过待测电阻的电流，计算出电阻的值。
具体工作过程如下：1. 首先，将待测电阻连接到直流电阻测试仪的测量端口上。
2. 通过操作直流电阻测试仪，使其输出一个已知大小的电流。
3. 测量待测电阻两端的电压，可以使用电压表或直流电阻测试仪自带的测量功能。
4. 根据欧姆定律，计算出待测电阻的值。
将测得的电流值和电压值代入欧姆定律的公式中，即可得到电阻的值。
需要注意的是，直流电阻测试仪在测量过程中要保证电路的稳定性和精确性。
因此，通常会采用高精度的电流源和电压测量仪器，以确保测量结果的准确性。
直流电阻测试仪还可以进行多种测量模式的切换，例如四线测量和两线测量。
四线测量可以消除电路中的接触电阻和导线电阻对测量结果的影响，提高测量的精确度。
总结起来，直流电阻测试仪通过测量待测电阻两端的电压和电流，利用欧姆定律计算出电阻的值。
它是一种常用的电子测量仪器，广泛应用于电子工程、电力系统和科学研究等领域。
通过使用直流电阻测试仪，我们可以准确地测量电路中的直流电阻，从而帮助我们分析和解决电路中的问题。
回路电阻测试仪的检测流程是什么？
回路电阻测试仪的检测流程是什么？
华天电力专业生产回路电阻测试仪，下面为大家介绍回路电阻测试仪的检测流程是什么？
回路电阻测试仪是测量开关、断路器、变压器等设备的接触电阻和回路电阻的专用测试设备。
采用一种典型的四线测量方法，在被测体的两端按钮之间输出直流电流，并测量流过被测体的电流产生的电压降。
然后通过电压电流比得到被测体的直流电阻。
一、将测试线连接到仪器上，并夹紧样品。
二、连接好电线（或将接地线夹夹在盒把手的金属部分）。
三、接上电源，并开启开关，正确输入测试长度。
四、正确选择测试电流配置文件。
五、如果测得的电流小于100A/200A或为零，检查连接电路是否良好。
六、如果测量时间太长，且电源不稳定，则自动保护。
电源可以关闭一段时间(约10-20分钟)，以冷却电源之前，它可以是。
七、测量完成后，机器显示测试结果。
此时，按打印键打印，按测试键重新测试。
八、在开始测试之前，必须选择测试当前配置文件！(有电流的选择模型)。
九、两次测试之间的间隔不小于30秒。
十、建议采用三次试验平均值(因表面油污染或接触不良等原因造成的试验值偏差)。
直流数字电阻测试仪操作规程
直流数字电阻测试仪操作规程直流数字电阻测试仪操作规程一、设备概述直流数字电阻测试仪是一种用于测试电路或电子元件的电阻值的仪器。
它采用直流电流进行测试，同时具备数字显示和自动测量功能。
二、操作前准备1.确保测试仪处于合适的工作环境下，无明显的灰尘、湿气等干扰因素。
2.根据需要选择合适的测试电压和测试电流范围。
3.确保仪器与待测电路或元件之间的连接正确可靠。
4.检查测试仪的电源是否正常，并确保仪器接地可靠。
三、测试步骤1.打开仪器电源，并确保仪器处于待机状态。
2.将待测电路或元件与测试仪正确连接，确保电路连接稳定可靠。
3.根据需要设定测试的电压和电流范围。
如测试特定元件，需参考元件的额定值设定测试范围。
4.在测试仪上选择相应的测试模式，如手动模式或自动模式。
5.若选择手动模式，按下“测试”按钮开始测试，并在仪表上观察测试数值。
同时根据需要，可以选择保持、峰值显示等功能。
6.若选择自动模式，仪器将自动进行测试并显示数值。
7.根据测试结果判断被测电路或元件的电阻值，确保测试信号范围内的准确性。
8.测试完成后，关闭仪器电源，并拆除与被测电路或元件的连接。
四、注意事项1.在进行测试前，确保被测电路或元件处于断电状态，以免产生损坏或危险。
2.在测试过程中，仪器可能存在一定的热量，注意避免触碰测试仪表。
3.测试仪的电源应接在可靠接地的插座上，确保使用环境的安全性。
4.测试仪器的使用人员应具备基本的电路知识，以便正确判断测试结果和操作仪器。
5.对于高精度测试要求，应使用更为专业的测试仪器，并按照仪器说明进行相关操作。
6.定期对测试仪器进行维护和校准，以确保测试结果的精确性和可靠性。
五、常见故障及排除方法1.仪器无法正常启动：检查电源是否接通，电源是否正常，仪器是否连接正确。
2.测试结果异常或不稳定：检查测试环境是否受到干扰，测试连接是否牢固，测试参数是否设定正确。
3.数字显示不清晰或无显示：检查仪器是否出现故障，如有必要及时联系售后人员进行维修。

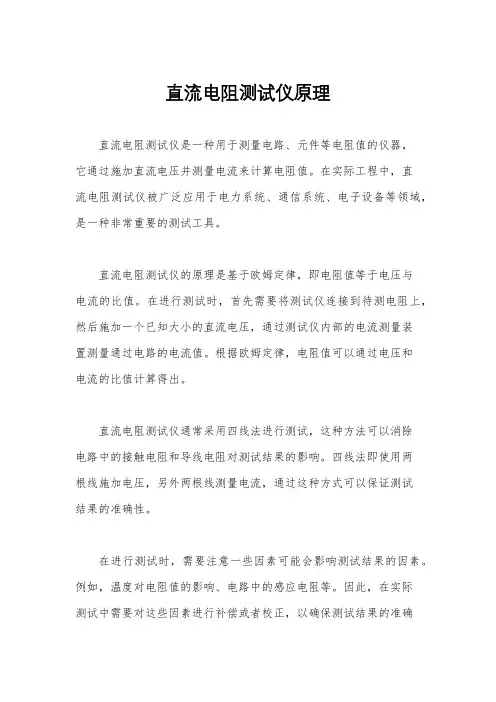

直流电阻测试仪原理
直流电阻测试仪原理
直流电阻测试仪是一种用于测量电路、元件等电阻值的仪器，
它通过施加直流电压并测量电流来计算电阻值。
在实际工程中，直
流电阻测试仪被广泛应用于电力系统、通信系统、电子设备等领域，是一种非常重要的测试工具。
直流电阻测试仪的原理是基于欧姆定律，即电阻值等于电压与
电流的比值。
在进行测试时，首先需要将测试仪连接到待测电阻上，然后施加一个已知大小的直流电压，通过测试仪内部的电流测量装
置测量通过电路的电流值。
根据欧姆定律，电阻值可以通过电压和
电流的比值计算得出。
直流电阻测试仪通常采用四线法进行测试，这种方法可以消除
电路中的接触电阻和导线电阻对测试结果的影响。
四线法即使用两
根线施加电压，另外两根线测量电流，通过这种方式可以保证测试
结果的准确性。
在进行测试时，需要注意一些因素可能会影响测试结果的因素。
例如，温度对电阻值的影响、电路中的感应电阻等。
因此，在实际
测试中需要对这些因素进行补偿或者校正，以确保测试结果的准确
性。
此外，直流电阻测试仪还可以用于检测电路中的接触不良、断路、短路等故障。
通过测量电路中各个部分的电阻值，可以帮助工程师快速定位故障点，提高故障排除效率。
总的来说，直流电阻测试仪是一种非常重要的测试工具，它基于欧姆定律原理，通过施加直流电压并测量电流来计算电阻值。
在实际工程中，它被广泛应用于电力系统、通信系统、电子设备等领域，帮助工程师进行电路测试和故障排除。
通过了解直流电阻测试仪的原理和使用方法，可以更好地利用这一测试工具，提高工作效率。
直流电阻测试仪的操作方式
直流电阻测试仪的操作方式电力工作者在对电力设备进行相应的检修的进程中，有时候需要对设备的直流电阻值进行相应的测试，以得出数据进而判定设备的利用情形，这时就可能需要用到直流电阻测试仪了，直流电阻测试仪本身也是大电感设备直流电阻的理想仪器，因此本文就简单介绍使直流电阻测试仪的操作方式。
一、进行接线工作I+U+U-I-图3U+、I+为一套接线夹子，U－、I－为另一套接线夹子，接线时必需将U+夹在I+的内侧，U－夹在I－的内侧。
线径大的为电流，线径小的为电压。
二、开始测试打开电源，进入下面的显示：通过面板上的键盘选择“电阻测试”选项，点击确信键,进入档位选择菜单，进入下面的显示：用户依照需要选择不同的档位，点击确信键,进入档位选择菜单，进入下面的显示：在充电的刹时，蜂鸣器会叫（在加速充电速度，减小反电动势）。
若是量程选的较大，会显示:若是量程选的较小，会显示:选择适合，那么显示（小于10Ω的为例）：点击确认键，进入下面的显示：显现下面显示：点击退出键返回“直流电阻测试仪电阻选择菜单”按↑键继续测试表示不断开变压器绕组继续测试（能够转动有载开关，10KV配变属无励磁开关）通过面板上的键盘选择“数据治理”选项，点击确信键,进入下面的显示：用户依照自己的需要，选择不同的数据。
选择数据查询”选项，那么会显现所有存储的数据，带有时刻日期和阻值。
点击用户治理，那么会显现下面的界面：点击仪器校验，显现下面显示：清空数据寄放器，界面和仪器校验一样，需要输入密码。
点击“时刻设置”选项，显现下面显示：点击：“退出”键，返回到：“直流电阻测试仪”界面，测试终止。
本文要紧以湖北仪天成电力设备生产的YTC316-10型直流电阻测试仪来进行操作讲解，事实上各厂家出厂的直阻仪操作方式都大同小异，可是电力工作者在实际的工作中，也需要先熟读相应的操作说明，同时必需进行接地工作，以防平安事故的发生。
直流电阻测试仪操作规程
直流电阻测试仪操作规程一、使用方法:用电源线把仪器与外部AC220V电源连接，+I、-I、+V、-V 端子与试品采用四端法接线。
随仪器配套的专用测试钳，已把电流、电位线设计到同一钳口上，试验接线简单方便。
仪器测试付程由计直机样制测试过程为:1.1开机或手动复位:通过按复位键选择所需的工作电流。
1.2选择输出电流:仪器开机默认的测试电流为3A。
1.3按启动键测试开始。
1.4仪器自检:选择合适的工作电流后，按启动键，程序对仪器硬件进行检测。
如有故障闪烁显示，不进入下一状态。
1.5充电、建立过渡过程:按选择过的工作电流对试品进行充电，当达到所选择的测试电流时，进入下一状态。
1.6 测试电流电位，计算、显示阻值:1.6.1充电电流达到选择的测试电流，建立过渡过程结束。
仪器根据所选择的电流及被测阻值的大小，选择合适的档位，开始测试回路电流互及电位端子间的电位差V，通过计算V/I可得试品电阻R。
R＜lΩ时，显示器显示的单位为 mΩ。
R＞1Ω时，显示器显示的单位为Ω。
待数据稳定后，该数值为试品阻值。
1.6.2当对测试阻值有疑问时，可持续按启动键一秒种，这时仪器对电流、电位重复测试，液晶屏显示重复测试的阻值。
若重复测试结果一致，说明仪器工作正常，测试值与出厂值相比偏差大时，应慎重对待、查明原因。
1.6.3对于带有载分接开关的变压器，可以连续测试。
在某一分接位置测试后，把分接开关调至下一位置(不需按复位键)，待数值重新稳定后，该数值即为该位置的阻值，直到所有分接测完为止。
1.7测试完毕:测试完毕后，按复位键，充电回路断开，仪器内部设计有快速放电回路，释放绕组所储存的能量。
按复位键后，蜂鸣器响，显示器闪烁显示，表示仪器工作于放电状态。
待蜂鸣器停后，显示器显示出上次的工作电流，表示放电结束，仪器进人选择电流状态;这时可拆除测试线或按复位键重新选择电流进行下一相序的测试。
1.8在光线较暗的环境，背光开关置开。
水份计水份仪电表钳表测厚仪校正器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流电阻测试仪如何测量回路
直流电阻测试仪如何测量回路
恒流源电路主要由恒流源的采样电路、比较电路等，将交流电通过整流桥将交流电变为直流电，经电流调整和电流反馈，最后实现0.1A～10A范围的稳流输出。
测量回路主要由恒流源输出稳定电流直接通过电力变压器绕组，不接入标准电阻（将串入电阻用继电器短接），测量充电电流，当充电电流达到设定值时将继电器断开，将电阻串入测量回路中。
为了保证单片机供电稳定性，继电器控制电源单独供电。
由于绕组电感的存在，残余电流对使用者和测试设备将构成威胁，因此必须有电流放电
回路，电流放电回路由放电电阻和一个反向二极管构成，充电时二极管关断，电源对绕组充电，断电时二极管导通，绕组通过二极管和放电电阻放电。
测量结束时，将继电器K1断开，因变压器绕组具有大电感，电流不能立即降为零，这样就会产生很大的电势，因此必须加有放电回路，在本放电回路中，当继电器K1断开后，二极管D1导通，绕组中电流通过放电电阻R4和二极管形成回路，完成放电过程。
放电电阻的选择要适当放电电阻越大。
电阻上消耗的功率越，放电时间越短，放电回路两端的电压越高。
因此放电电阻的选择既要控制放电电压值是安全的，又要使放电时间尽可能短。
