电容电感测试原理以及操作方法
隔离-电阻-电容-电感测试原理

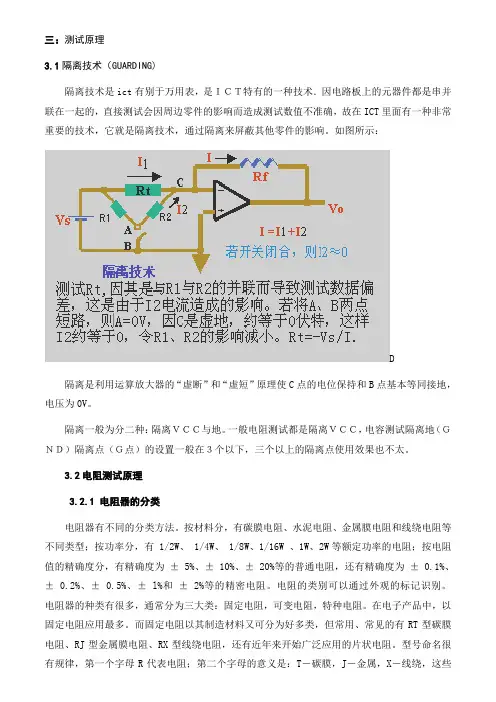

三：测试原理3.1隔离技术（GUARDING)隔离技术是ict有别于万用表，是ＩＣＴ特有的一种技术．因电路板上的元器件都是串并联在一起的，直接测试会因周边零件的影响而造成测试数值不准确，故在ICT里面有一种非常重要的技术，它就是隔离技术，通过隔离来屏蔽其他零件的影响。
如图所示：D 隔离是利用运算放大器的“虚断”和“虚短”原理使C点的电位保持和B点基本等同接地，电压为0V。
隔离一般为分二种：隔离ＶＣＣ与地。
一般电阻测试都是隔离ＶＣＣ，电容测试隔离地（ＧＮＤ）隔离点（Ｇ点）的设置一般在３个以下，三个以上的隔离点使用效果也不太。
3.2电阻测试原理3.2.1 电阻器的分类电阻器有不同的分类方法。
按材料分，有碳膜电阻、水泥电阻、金属膜电阻和线绕电阻等不同类型；按功率分，有 1/2W、 1/4W、 1/8W、1/16W 、1W、2W等额定功率的电阻；按电阻值的精确度分，有精确度为± 5%、± 10%、± 20%等的普通电阻，还有精确度为± 0.1%、± 0.2%、± 0.5%、± l%和± 2%等的精密电阻。
电阻的类别可以通过外观的标记识别。
电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。
在电子产品中，以固定电阻应用最多。
而固定电阻以其制造材料又可分为好多类，但常用、常见的有RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻，还有近年来开始广泛应用的片状电阻。
型号命名很有规律，第一个字母R代表电阻；第二个字母的意义是：T－碳膜，J－金属，X－线绕，这些符号是汉语拼音的第一个字母。
在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是RT型的。
而红颜色的电阻，是RJ型的。
一般老式电子产品中，以绿色的电阻居多。
为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。
电阻电容电感基本知识及检测方法
电阻电容电感基本知识及检测⽅法常⽤电⼦元器件(电阻.电容,电感)检测⽅法与经验元器件的检测是家电维修的⼀项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是⼀件千篇⼀律的事，必须根据不同的元器件采⽤不同的⽅法，从⽽判断元器件的正常与否。
特别对初学者来说，熟练掌握常⽤元器件的检测⽅法和经验很有必要，以下对常⽤电⼦元器件的检测经验和⽅法进⾏介绍供对考。
⼀、电阻器的检测⽅法与经验：1 固定电阻器的检测。
A 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。
为了提⾼测量精度，应根据被测电阻标称值的⼤⼩来选择量程。
由于欧姆挡刻度的⾮线性关系，它的中间⼀段分度较为精细，因此应使指针指⽰值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。
根据电阻误差等级不同。
读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。
如不相符，超出误差范围，则说明该电阻值变值了。
B 注意：测试时，特别是在测⼏⼗kΩ以上阻值的电阻时，⼿不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，⾄少要焊开⼀个头，以免电路中的其他元件对测试产⽣影响，造成测量误差；⾊环电阻的阻值虽然能以⾊环标志来确定，但在使⽤时最好还是⽤万⽤表测试⼀下其实际阻值。
2 ⽔泥电阻的检测。
检测⽔泥电阻的⽅法及注意事项与检测普通固定电阻完全相同。
3 熔断电阻器的检测。
在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表⾯发⿊或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表⾯⽆任何痕迹⽽开路，则表明流过的电流刚好等于或稍⼤于其额定熔断值。
对于表⾯⽆任何痕迹的熔断电阻器好坏的判断，可借助万⽤表R×1挡来测量，为保证测量准确，应将熔断电阻器⼀端从电路上焊下。
若测得的阻值为⽆穷⼤，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使⽤。
lcr测试仪工作原理
lcr测试仪工作原理
摘要：
I.引言
- 介绍LCR 测试仪
II.LCR 测试仪的工作原理
- 什么是LCR 测试仪
- LCR 测试仪的工作原理
- 测试电感
- 测试电容
- 测试电阻
III.LCR 测试仪的应用领域
- 电子工程
- 电路设计
- 制造领域
IV.LCR 测试仪的使用方法
- 设置测试频率
- 设置测试电压或电流水平
- 屏蔽测试电缆
V.LCR 测试仪的优缺点
- 优点
- 高精度
- 专业工具
- 广泛应用
- 缺点
- 操作复杂
- 成本较高
VI.结论
- 总结LCR 测试仪的工作原理及应用
正文：
LCR 测试仪是一种专业的电子测试仪器，可以用于测量电感、电容和电阻等参数。
在电子工程、电路设计和制造领域中，LCR 测试仪是必不可少的工具之一。
LCR 测试仪的工作原理是通过自动平衡电桥法来测量电感和电容。
当测试对象接入电路时，放大器的负反馈配置自动使得输入端虚地。
通过测量输入端的电压和电流，可以计算出测试对象的阻抗。
对于电阻的测量，LCR 测试仪则通过直接测量电流和电压来计算出电阻值。
在使用LCR 测试仪时，需要先设置测试频率，然后设置测试电压或电流水平。
此外，为了减少误差，应该尽可能地屏蔽测试电缆。
LCR 测试仪具有高精度、专业工具和广泛应用等优点。
然而，由于其操作复杂且成本较高，LCR 测试仪并不适用于所有场合。
总的来说，LCR 测试仪是一种非常有用的电子测试工具，可以用于测量电感、电容和电阻等参数。
电容电感测试原理以及操作方法
工作原理图1 工作原理图在被测电容支路有对被测电容的电压、电流取样的取样电路，取样电路的输出端分别接放大电路，从电压放大电路输出的电压信号和从电流放大电路输出的电流信号通过鉴相器输出相位差信号，与电压信号和电流信号通过A/D转换器后，输入CPU计算而得到被测电容值。
因为采用了移动的电流取样单元，而使得无需拆除连接线就可以直接测量电容值。
加之测量过程档位是自动进行选择，避免了手动操作引起的误差，因此具有稳定性好、重复性好，准确可靠的特点。
仪器面板图2 仪器面板图1：液晶屏幕2：打印机：打印测量数据和波形3：电流测试钳插座4: 输出电压接线柱5：接地端6：电压输出开关7：测量转换开关（电容测量/电感测量）8：电源开关9：电源（AC 220V）插座10：屏幕亮度11：按键功能区【→】和【←】键可用于平移光标, 还可用于改变数值大小。
【↓】和【↑】键可用于改变光标的上下位置, 有时可用于增减数字。
【退出】键表示否定光标的提示,【确认】键表示肯定光标的提示。
【打印】键按此键后可得屏幕所显示的测量数据打印出来。
【复位】键按此键后直接跳回主菜单。
接线方法A、并联电容器测量进行测试前，应按使用要求正确连接电源线及信号电缆。
图3 接线方式示意图图4 仪器现场测量实例1、将测试电压电缆一端接到仪器测试电压输出端子④、⑦上；2、将测试电流信号电缆插在仪器测试信号输入插头③上；3、接好测试仪器220V电源线；4、将测试电压电缆分别夹在被试电容器组两极的连接母线上，钳形电流取样表卡在所需测量的单台电容器的套管处；5、闭合仪器电源开关⑧；6、将面班上的“功能开关”置于“电容测量”，最后将“电压输出开关”置于“通”的位置即进行电容测量，液晶屏幕上显示的数据即是测量结果7、将钳形电流表取下，卡于另一台需测量的电容器上，直至该相测量完毕。
8、测试结束后，切断电源，并将面板上所有开关恢复到测试前的状态，拆除所有接线。
B、电抗器电感测量1、接线方法同测量电容时一样，只是被测试品为电感；2、开机按【确认】后屏幕显示主菜单画面，将光标移至【设置】处，进入第3屏设置参数，将【等效阻抗】设为【串联电感】模式。
测量电容电感的方法
测量电容电感的方法测量电容和电感是电路测试和电子工程中常见的任务。
下面将介绍几种测量电容和电感的方法。
一、测量电容的方法：1. 直流法：使用直流电源和电压表测量电容。
连接直流电源正极至电容一极，再将电容的另一极接地，最后使用电压表测量电容两极间的电压。
然后根据充电公式Q = C ×V，其中Q 为电荷量，C 为电容，V 为电压，可以计算出电容的数值。
2. 交流法：使用交流电源和示波器来测量电容。
将交流电源接入电容，然后将示波器连接到电容上。
通过测量电容上的电压和电流的相位差，可以计算出电容的数值。
一种常见的交流法是使用RC串联电路，通过测量电压和电流之间的相位差来计算电容。
3. 桥路法：使用电容桥来测量电容。
电容桥是一种能够测量电容的电路，它的原理是通过调节电容的两个分支上的电阻来平衡电桥电路，使得电桥两侧电压为零。
然后通过调节电容的代表值来测量所需电容的数值。
电容桥可以是无源电容桥或有源电容桥。
二、测量电感的方法：1. 直流法：使用直流电源和电流表测量电感。
将直流电源连接到电感线圈，然后将电流表连接到电感两端，通过测量电流和电压之间的比值，可以计算出电感的数值。
根据直流电感计算公式L = ΔΦ/ ΔI，其中L 为电感，ΔΦ为磁通量的变化量，ΔI 为电流的变化量。
2. 交流法：使用交流电源和示波器来测量电感。
将交流电源接入电感线圈，然后将示波器连接到电感上。
通过测量电感上的电压和电流的相位差，可以计算出电感的数值。
一种常见的交流法是使用RL串联电路，通过测量电压和电流之间的相位差来计算电感。
3. 桥路法：使用电感桥来测量电感。
电感桥是一种能够测量电感的电路，它的原理类似于电容桥。
通过调节电感的两个分支上的电阻来平衡电桥电路，使得电桥两侧电压为零。
然后通过调节电感的代表值来测量所需电感的数值。
电感桥可以是无源电感桥或有源电感桥。
总结：测量电容和电感的方法主要有直流法、交流法和桥路法。
直流法是通过测量电容或电感上电流和电压之间的关系来计算其数值。
lcr测试
LCR测试什么是LCR测试？LCR测试是一种测量电子元件（如电容器、电感器和电阻器）特性的方法。
LCR表示电感（Inductance）、电容（Capacitance）和电阻（Resistance），这三个参数是电子元件的基本特性。
LCR测试通过测量电子元件对不同频率下的电流和电压的响应来确定这些参数。
LCR测试的原理LCR测试基于阻抗测量原理。
电阻、电感和电容都具有不同的阻抗特性，而阻抗又与电流和电压的相对相位关系相关联。
通过测量电流和电压的相对相位差以及其大小，可以计算出电子元件的电阻、电感和电容值。
LCR测试的应用LCR测试广泛应用于电子元件的生产和品质控制过程中。
它可以帮助确定元件的特性是否符合规定的标准，以及是否满足设计要求。
LCR测试可以用于检测元件的电阻、电感和电容之间的非线性响应、频率依赖性以及温度依赖性等特性。
常见的应用场景包括：1.电容器测试：LCR测试可以用于测量电容器的容量，以确保其满足产品要求。
不同频率下的电容值可以帮助检测电容器的频率依赖性。
2.电感器测试：LCR测试可以用于测量电感器的电感值。
此外，还可以通过测量电感器的电阻值来检测其内部电阻。
3.电阻器测试：LCR测试可以用于测量电阻器的电阻值，以确保其在规定的精度范围内。
4.元件品质控制：LCR测试可以用于检测电子元件的质量，并筛选出不合格的元件。
通过快速、准确地测量元件的特性，可以提高生产效率。
LCR测试的步骤进行LCR测试时，一般需要按照以下步骤进行操作：1.准备测试设备：首先，需要准备一台LCR测试仪器。
根据待测试元件的类型和参数，选择适当的测试仪器。
2.连接测试电路：将待测试元件连接到LCR测试仪器的测试夹具或接触针上。
确保连接稳固可靠，并且没有其他干扰。
3.设置测试参数：根据待测试元件的特性和要求，设置测试仪器的测试参数，如频率范围、测试电压和测试模式等。
4.开始测试：按下测试仪器上的启动按钮，开始进行LCR测试。
电容电感测试仪原理
电容电感测试仪原理
电容电感测试仪是一种用于测量电路中的电容值和电感值的仪器。
其工作原理可以分为两个步骤：充电和放电。
在充电过程中，测试仪会通过电源将电流引入电路中。
当电流通过电容器时，电容器会逐渐充电，并且电压会随着时间的增加而增加。
而当电流通过电感器时，电感器会逐渐储存能量，形成磁场，并且电压会随着时间的增加而减少。
在放电过程中，测试仪会断开电源，并且通过测量电容器和电感器上的电压变化来计算电容值和电感值。
通过测量电容器上的电压变化，可以得到电容值的大小。
电容器在充电过程中电压的增加速率取决于电容值的大小。
因此，可以通过测量电容器上电压的变化速率来计算电容值。
通过测量电感器上的电压变化，可以得到电感值的大小。
电感器在放电过程中电压的变化速率取决于电感值的大小。
因此，可以通过测量电感器上电压的变化速率来计算电感值。
综上所述，电容电感测试仪通过测量电容器和电感器上的电压变化来计算电容值和电感值。
这种方法可以在实际电路中非常准确地测量电容和电感。
lcr表测电感的原理
LCR表测电感的原理一、交流测量原理LCR表是一种用于测量电子元件的电感（L）、电容（C）和电阻（R）的仪器。
它采用交流测量原理，通过向被测元件施加交流信号，并测量其响应信号来计算元件的参数。
在测量电感时，LCR表向电感施加一个交流电压或电流，并测量其响应的电流或电压，从而计算出电感值。
二、电感元件的阻抗特性电感元件的阻抗由电阻和感抗两部分组成，感抗与频率和电感量有关。
在测量电感时，LCR表通常使用较高的测试频率（例如1MHz），以减小感抗的影响，从而更准确地测量电感的电阻值。
三、电感值的计算方法电感值的计算公式为：L=(Z/ω)-(1/ωC)。
其中，Z为阻抗，ω为角频率（ω=2πf），C为电容。
通过测量阻抗Z和已知的测试频率f，可以计算出电感值L。
四、精度与误差分析LCR表的精度与测试频率、电压、电流的幅值以及测量电路的噪声有关。
此外，测试环境（如温度、湿度）和被测元件的物理特性也会影响测量精度。
因此，在进行电感测量时，应考虑这些因素并采取相应的措施来减小误差。
五、应用范围与注意事项LCR表广泛应用于电子元件生产、测试、研发等领域。
它可以测量各种类型的电感，包括线圈、磁珠、变压器等。
在使用LCR表时，应注意以下事项：1.选择合适的测试频率和电压/电流幅值；2.确保测试环境符合要求；3.遵循安全操作规程；4.对于一些特殊类型的电感（如铁氧体磁珠），需要注意其磁饱和特性对测量结果的影响。
六、LCR表的优缺点优点：1.可同时测量电感的电阻、电容和电感；2.测量精度高；3.操作简便；4.可重复性好。
缺点：1.对于一些特殊类型的电感，可能需要采用特殊的测试方法；2.对于大电感值的电感，可能会受到测试电源的限制；3.成本较高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作原理
图1 工作原理图
在被测电容支路有对被测电容的电压、电流取样的取样电路，取样电路的输出端分别接放大电路，从电压放大电路输出的电压信号和从电流放大电路输出的电流信号通过鉴相器输出相位差信号，与电压信号和电流信号通过A/D转换器后，输入CPU计算而得到被测电容值。
因为采用了移动的电流取样单元，而使得无需拆除连接线就可以直接测量电容值。
加之测量过程档位是自动进行选择，避免了手动操作引起的误差，因此具有稳定性好、重复性好，准确可靠的特点。
仪器面板
图2 仪器面板图
1：液晶屏幕
2：打印机：打印测量数据和波形
3：电流测试钳插座
4: 输出电压接线柱
5：接地端
6：电压输出开关
7：测量转换开关（电容测量/电感测量）
8：电源开关
9：电源（AC 220V）插座
10：屏幕亮度
11：按键功能区
【→】和【←】键可用于平移光标, 还可用于改变数值大小。
【↓】和【↑】键可用于改变光标的上下位置, 有时可用于增减数字。
【退出】键表示否定光标的提示,【确认】键表示肯定光标的提示。
【打印】键按此键后可得屏幕所显示的测量数据打印出来。
【复位】键按此键后直接跳回主菜单。
接线方法
A、并联电容器测量
进行测试前，应按使用要求正确连接电源线及信号电缆。
图3 接线方式示意图
图4 仪器现场测量实例
1、将测试电压电缆一端接到仪器测试电压输出端子④、⑦上；
2、将测试电流信号电缆插在仪器测试信号输入插头③上；
3、接好测试仪器220V电源线；
4、将测试电压电缆分别夹在被试电容器组两极的连接母线上，钳形电流取样表卡在所需测量的单台电容器的套管处；
5、闭合仪器电源开关⑧；
6、将面班上的“功能开关”置于“电容测量”，最后将“电压输出开关”置于“通”的位置即进行电容测量，液晶屏幕上显示的数据即是测量结果
7、将钳形电流表取下，卡于另一台需测量的电容器上，直至该相测量完毕。
8、测试结束后，切断电源，并将面板上所有开关恢复到测试前的状态，拆除所有接线。
B、电抗器电感测量
1、接线方法同测量电容时一样，只是被测试品为电感；
2、开机按【确认】后屏幕显示主菜单画面，将光标移至【设置】处，进入第3屏设置参数，将【等效阻抗】设为【串联电感】模式。
按【确认】键并存入设置值，回到主菜单。
3、将光标移至【测量】处，按确认进入测量状态。
4、将【电压输出开关】置于【通】的位置即进行电感测量。
C、电感测量注意事项
1、被测电感的Q值越高，测量准确度越高。
2、因仪器测试电压较高，测量小电感量电感时（10mH以下），测试时间不宜过长，在测试结果稳定后尽快关断电压输出开关，以免大电流损坏仪器电源和
被测试品电感。
操作步骤
开机后屏幕显示主菜单画面（第1屏开机显示）。
第1屏主菜单
2）设置
如欲设置参数，将光标移至设置处，进入第2屏设置参数。
第2屏设置参数第3屏存入设置值在第2屏画面中，有以下内容可以调整
等效阻容:并联、串联二种模型
显示波形:显示、不显示
电压等级:380V，，10 KV，35 KV
380/3V，3KV，10/3KV，35/3KV选择电压数，是为了计算电容的千乏数存入设置值，在上述工作完成后，按【确认】键, 出现第3屏存入设置值，再按【确认】键，回到开机主菜单。
3）查询
第4屏查询菜单
4）校验
第5屏校验菜单第6屏密码菜单在第5屏画面中，将光标放在数值校正处，按【确认】,仪器认为您想校正幅值，进入第6屏画面中，当密码正确输入后，就会显示第7屏画面，按【→】和【←】键、【↓】
第7屏校验过程菜单
一般地说，用户不需进行此项操作，仪器在出厂时已经校验过。
5）测量
在第1屏主菜单画面中，按【确认】键,进入测量状态显示，如图第8屏测量菜单，
第8屏测量菜单第9屏测量保存菜单
下面解释测量结果的意义：
C：被测电容器的电容分量
R：被测电容器的阻性分量
U：加在被测电容器的交流电压
I：通过被测电容器的交流电流
P：被测电容器的功率损耗
Φ：被测电容器的电容量与阻性分量之间的夹角
在测量过程中，按【↑】键，可以将该数据保存，如图第9屏测量保存菜单。
6）打印数据
如果需要打印数据, 在第8屏测量菜单或者第9屏测量保存菜单条件下，按【退出】键，显示第10屏退出菜单，再按【确认】键，显示第11屏打印菜单，
第10屏退出菜单第11屏打印菜单
此时，再按【打印】键，可打印出屏幕所显示的测量结果内容, 7）储存测量数据
第12屏存入菜单 1 第13屏存入菜单2 测量过程完成后，在第11屏打印菜单条件下，再按【退出】键，显示第12屏存入菜单1，将光标放在存入处，按【确认】键，屏幕显示第13屏存入菜单2，按【确认】键，即可保存数据，共有8次储存空间（当储存空间已满，您仍要储存时，它会将上次储存在该位置的结果清除），听到“嘟”声后，该次数据便已经储存了。
现在您按【复位】或者断电，对该次储存，均无影响。
