一、项目准备
1.了解工程设计要求和施工图纸，制定详细的施工计划。
2.组织专业技术人员对现场进行勘察，确定施工所需的场地、材料和设备。
3.制定安全生产管理方案，确保施工过程中安全。
二、施工管理
1.按照施工图纸，安排人员进行电缆敷设、设备安装、开关箱布线等工作。
2.按照施工计划，合理安排施工进度，确保施工质量和进度。
3.严格遵守安全操作规程，做好安全防护工作，确保施工人员的人身安全。
三、电气材料选型
1.根据工程要求，选择符合国家标准的电气材料，如电缆、开关、插座等。
2.严格把关电气材料的质量，确保它们的安全可靠性和长期稳定性。
3.根据需求，选用节能环保的电气设备。
四、线路布置
1.根据施工图纸，合理规划线路布置，保证电气设备之间的距离和互联关系。
2.在布置电缆时，考虑电缆负载、敷设长度、敷设方式，尽量减少环
形线路，提高电能利用效率。
3.对高压和低压电缆进行分类布置，确保安全和可靠性。
五、设备安装和调试
1.根据设备安装图纸，逐步进行设备安装，确保安装位置和连接正确。
2.系统安装完成后，进行设备调试和工艺参数设置，确保设备运行正常。
3.对新安装的设备进行全面检查和试运行，排除故障，确保工程质量。
总结起来，建筑电气工程的施工方法及工艺方案需通过项目准备、施
工管理、电气材料选型、线路布置、设备安装和调试等工作，来确保工程
的质量，同时还需要严格遵守安全操作规程，保障施工人员的安全。
建筑电气工程施工工艺标准
(1)屋顶、楼板施工完毕，不得渗漏。 (2)室内地面的基层施工完毕，并在墙上标出地面标高。 (3)混凝土基础及构架达到允许安装的强度，焊接构件的质量符合要求。 (4)预埋件及预留孔符合设计要求，预埋件牢固。 (5)模板及施工设施拆除，场地清理干净。 (6)足够的施工用场地，道路通畅。 (7)环境温度及湿度符合设备安装要求。
a.器身内压力在出厂至安装前均保持正压；
b.残油中微量水不应大于 30ppm；
c.变压器注入合格绝缘油后：绝缘油电气强度及微量水以及绝缘电阻应符合《电气装置 安装工程电气设备交接试验标准》(GB50150—91)的规定。
3)当器身未能保持正压，而密封无明显破坏时，则应根据安装及试验记录全面分析作出 综合判断，决定是否需要干燥。
(3)干式变压器的局放试验 PC 值及噪声测试 dB(A)值应符合设计及标准要求。 (4)带有防护罩的干式变压器，防护罩与变压器的间距应符合标准的规定，不小于表 1.4.2 的尺寸。
(5)型钢：各种规格型钢应符合设计要求，并无明显锈蚀。 (6)螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹 簧垫。 (7)其他材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合 设计要求，并有产品合格证。
(3)变压器上安装套管和油箱顶部上的附件时，以及在注油和做试验时，必须采取措施 防止滑跌和摔下。
(4)在过滤变压器油时，必须采取有效措施注意防火。 (5)在检查电力变压器芯部和安装油箱顶盖上的附件时，要严防螺帽、螺杆、垫圈、小 型工具、甚至安装人员衣袋内的物品落入油箱。
(6)手持活动型电动工具应设漏电保护装置，以防止触电。
1.6.2.2 器身检查
器身检查可分为吊罩(或吊器身)或不吊罩直接进入油箱内进行。 (1)变压器到达现场后应按产品技术文件要求进行器身检查，当满足下列条件之一时， 可不做器身检查：a.制造厂规定不做器身检查者；b.就地生产仅作短途运输的变压器，且运 输过程中有效监督，无紧急制动、剧烈振动、冲撞或严重颠簸等异常情况者。 (2)器身检查应在气温不低于 0°C，变压器器身温度不低于周围空气温度，空气相对湿度 不大于 75 %条件下进行(器身暴露在空气中的时间不得超过 16h)。
电气安装工程施工方案(1)
电气安装工程施工方案(1)
一、前言
在电气安装工程中，施工方案的设计和执行至关重要。
本文将介绍电气安装工
程的施工方案，以确保工程能够顺利进行并达到预期效果。
二、施工准备
1. 人员准备
在进行电气安装工程之前，必须确保施工人员具备相关的技术和经验。
此外，
需要对施工人员进行安全教育和培训，以确保他们能够安全地进行施工工作。
2. 材料准备
施工前必须准备好所有需要使用的电气设备和材料，包括电缆、绝缘材料、接
线端子等。
确保材料的质量符合相关标准，以确保工程质量。
三、施工流程
1. 定位布线
首先，根据设计图纸确定电气设备的位置，并布置好电缆的走向。
在此过程中，要避免电缆与其他设备的干扰，确保布线的合理性。
2. 接线安装
接着，将电缆连接到设备的端子上，并进行绝缘处理，以确保电气安全。
接线
时要注意接线端子的正确连接，避免接错导致设备损坏。
3. 联调检测
在完成接线安装后，要进行电气设备的调试和联调检测。
确保设备能够正常运行，并符合设计要求。
如有异常情况，要及时进行排查和修复。
四、施工验收
在施工完成后，需要进行电气安装工程的验收。
验收包括检查电气设备的安装
质量、接线是否正确、设备是否正常运行等。
只有通过验收，工程才能算是完成。
五、施工总结
电气安装工程是一项复杂的工程，需要施工人员的细心和技术。
在施工过程中要严格按照施工方案执行，确保工程质量，达到预期效果。
以上就是电气安装工程施工方案的基本流程，希望本文对读者有所帮助。
电气工程主要施工方案
电气工程主要施工方案在现代建筑工程中，电气工程是一个至关重要的部分，它涉及到建筑内部的电力供应、照明系统、通信系统等多个方面。
因此，在进行电气工程方面的施工时，需要认真制定施工方案，以确保施工的高效、安全和质量。
1. 施工前准备阶段在正式进行电气工程施工之前，需要进行充分的准备工作。
首先是对施工现场进行勘察和测量，确定电气设备和线路的布置方式。
同时，需要制定详细的施工计划和时间进度，合理安排施工人员和材料，确保施工过程能够有序进行。
2. 施工材料选择在电气工程的施工过程中，需要选用符合国家相关标准的电气材料，如电缆、电线、开关插座等。
在选材时，需要注意材料的质量和安全性，以确保施工后电气设备的正常运行。
3. 设备安装与调试电气设备的安装是电气工程中的重要环节，需要确保设备的安装位置准确、固定牢靠。
在安装完成后，还需进行设备的调试和检测，确保各项设备能够正常工作。
此外，还需要进行设备的接地处理，确保电路的安全性和稳定性。
4. 系统调试与联调在电气工程的施工中，不同设备之间需要进行系统调试和联调，确保各系统之间的配合和协调性。
在调试过程中，需要注意设备的参数设置、通信连接等方面，确保整个电气系统的正常运行。
5. 安全交底与质量验收在电气工程施工完成后，需要进行安全交底和质量验收工作。
安全交底是对施工安全措施和相关规定的说明和培训，确保施工人员对安全问题有清晰的认识。
质量验收则是对电气工程施工质量的检查和评定，确保施工达到相关标准和要求。
结语电气工程是建筑工程中不可或缺的一部分，施工方案的制定和执行直接关系到建筑物的安全和正常运行。
通过合理安排施工计划、精心选择施工材料和设备、严格执行安全规定和质量要求，可以确保电气工程施工的圆满成功。
在未来的建筑工程中，我们将继续努力，不断提升电气工程施工水平，为建设更加安全、高效的建筑物做出贡献。
建筑电气安装施工工艺

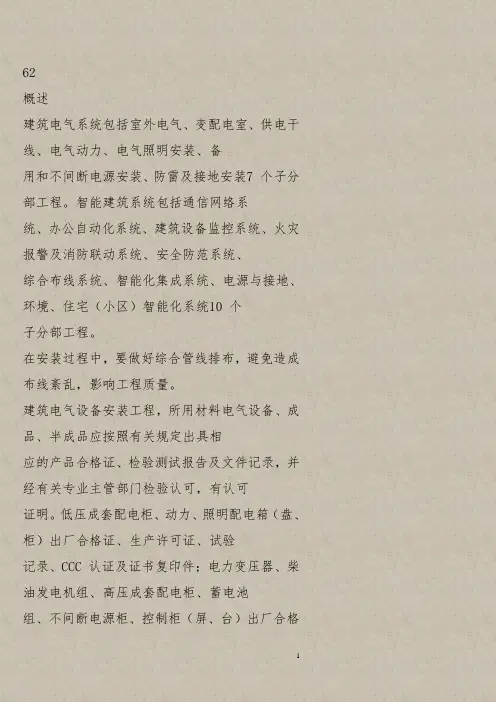

62概述建筑电气系统包括室外电气、变配电室、供电干线、电气动力、电气照明安装、备用和不间断电源安装、防雷及接地安装7 个子分部工程。
智能建筑系统包括通信网络系统、办公自动化系统、建筑设备监控系统、火灾报警及消防联动系统、安全防范系统、综合布线系统、智能化集成系统、电源与接地、环境、住宅（小区）智能化系统10 个子分部工程。
在安装过程中，要做好综合管线排布，避免造成布线紊乱，影响工程质量。
建筑电气设备安装工程，所用材料电气设备、成品、半成品应按照有关规定出具相应的产品合格证、检验测试报告及文件记录，并经有关专业主管部门检验认可，有认可证明。
低压成套配电柜、动力、照明配电箱（盘、柜）出厂合格证、生产许可证、试验记录、CCC 认证及证书复印件；电力变压器、柴油发电机组、高压成套配电柜、蓄电池组、不间断电源柜、控制柜（屏、台）出厂合格证、生产许可证、试验记录；电动机、电加热器、电动执行机构和低压开关设备合格证、生产许可证、CCC 认证及证书复印件；照明灯具、开关插座、风扇及附件出厂合格证、CCC 认证及证书复印件；电线、电缆出厂合格证、生产许可证、CCC 认证及证书复印件；导管、电缆桥架和线槽出厂合格证；型钢电焊条合格证和材质证明书；镀新制品（支架、横担、接地极、避雷用型钢等）合格证和镀新质量证明书；封闭母线、插接母线合格证、安装技术文件、CCC 认证及证书复印件；裸母线裸导线电缆头部件接线端子合格证。
消防、广播电视、电信等材料设备需主管部门认证的产品应有相应的认证书。
编制依据：•《建筑工程施工质量验收统一标准》GB50300-2001•《建筑电气工程施工质量验收规范》GB50303-2002•《92DQ—建筑电气通用图集》•《北京市开创与评审建筑（竣工）长城杯工程实施指南》63一电线导管敷设1 钢管施工工艺强制性条文规定：金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm 的钢导管不得套管熔焊连接。
1.1 材料要求：1.1.1 镀锌钢管壁厚均匀，焊缝均匀；除镀锌管外其它管材需预先除锈刷防腐漆（埋入现浇混凝土时，可不刷防腐漆，但应除锈），镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，应具有产品材质单和合格证。
建筑电气识图与施工工艺课件
建筑电气识图与施工工艺
14
四、导线的连接
1. 方法
绞接、焊接、压板压接、压线帽压接、套管连接、接线端 子连接、螺栓连接等。
2. 一般要求
（1）截面为10mm2及以下的单股导线：可直接与设备、 器具的端子连接；
（2）截面为2.5mm2及以下的多股铜芯线：应先拧紧、搪 锡或压接端子，再与设备及器具的端子连接；
1. 金属管
（2）薄壁钢管（电线管）MT （3）金属波纹管（金属软管或蛇皮管）
（4）普利卡金属套管 2. 塑料管： PVC
建筑电气识图与施工工艺
13
三、室内配线工程的施工程序
1. 定位划线。 2. 预埋支持件。 3. 装设绝缘支持物、保护管。 4. 敷设导线。 5. 安装灯具、开关及电器设备。 6. 测试线路绝缘电阻。 7. 试通电、校验、自检等。
• 电力线路的金属保护管、各种金属接线盒（如开关、
插座等金属接线盒）、敷线的钢索及起重运输轨道
等。
建筑电气识图与施工工艺
10
第二章 常用建筑电气设备及安装
第一节 常用电气材料设备
一、电线、电缆
裸导线 1. 电线（导线）
塑料绝缘导线
BV BLV RVB（平行）
绝缘导线
RVS（双绞型） BX
橡皮绝缘导线 BLX
建筑电气识图与施工工艺
20
配管配线
2. 导管敷设施工工艺
（1）熟悉图纸。
90度弯曲
管子弯曲
（2）导管加工 切割 套丝
鸭脖弯
防腐
管与管的连接
（3）盒、箱固定，管路连接 管与盒（箱）连接
建筑电气识图与施工工艺
21
配管配线
（4）线管敷设（俗称配管）
电气安装工程施工工艺流程
电气安装工程施工工艺流程电气安装工程施工工艺流程电气安装是指按照一定的设计和规范，将电气设备和设施安装在建筑物或工程场地中的过程。
电气安装工程施工工艺流程是指在施工中，按照一定的步骤和方法进行施工的一系列工作流程。
本文将介绍电气安装工程施工工艺流程的一般步骤和具体操作。
一、前期准备工作1.收集和整理资料：工程施工前，需要收集和整理施工有关的设计图纸、施工图、材料清单等相关资料，以便后续施工时使用。
2.施工方案设计：根据施工现场的实际情况，制定合理的施工方案，明确施工的顺序、方法和标准。
3.材料和设备采购：根据设计要求，采购符合标准和质量要求的电气材料和设备。
4.人员和机械调配：根据工程规模和施工计划，安排合适的施工人员和机械设备。
二、施工过程1.现场布线：根据设计图纸和施工方案，安排施工人员进行布线工作，包括敷设电缆、接线和连接等工作。
2.安装电气设备：根据设计要求和施工方案，在预定位置安装各种电气设备，如配电箱、开关、插座等。
3.接线和连接：对电气设备进行正确的接线和连接，保证各个设备之间的电气联系和通信正常。
4.安装照明设备：根据设计要求，进行室内和室外照明设备的安装工作，包括灯具和照明控制设备的安装。
5.系统调试：在施工过程中，及时进行设备的系统调试和检查，确保设备和电路的正常运行。
6.绝缘处理和防雷措施：对电缆绝缘、设备绝缘和接地等进行正确的处理和施工，确保电气设备和线路的安全运行。
7.安装保护装置：按照设计要求和规范，安装各种保护装置，如漏电保护器、过载保护器等，保障电气设备和线路的安全性。
8.安全测试和检查：在施工过程中，进行必要的安全测试和检查，确保施工质量和工程的安全。
三、施工验收1.施工完工：施工完成后，对施工现场进行清理，并进行相关记录和整理工作。
2.工程验收：项目复工程师进行电气安装工程的验收工作，检查施工工艺和质量是否符合设计和规范要求。
3.安全交底和档案备案：对施工工艺、施工材料和设备进行交底和归档，形成施工档案和资料。
电气安装工程施工方案_2
电气安装工程施工方案_2一、前言电气安装工程是现代建筑中不可或缺的重要一环。
本文将详细介绍电气安装工程的施工方案，涵盖工程前期准备、施工流程、质量控制等方面，以确保工程的顺利进行和质量达标。
二、工程前期准备1.准备物料和设备–根据设计要求，准确清单所需的电气材料和设备，确保质量和数量无误。
–确保施工现场有足够的材料存放空间，避免造成施工过程中的频繁运输。
2.施工人员–确保施工人员具备相关资质和技能，根据工程规模合理安排施工队伍，确保各项工作有序进行。
3.施工计划–制定详细的施工计划，包括工程进度、工序安排、质量要求等，合理安排施工顺序，明确各项工作任务和时间节点。
三、施工流程1.布线安装–根据设计图纸和实地情况，进行电缆槽、电缆沟及导管的布置。
–按照规范要求进行电缆铺设、接线等作业，确保线缆的安全可靠。
2.电气设备安装–安装各类配电箱、开关插座等电气设备，并与电源连接。
–按照要求进行接地处理，确保设备的使用安全。
3.灯具及照明系统安装–安装各类灯具、照明设备，调试并连接电源。
–对照明系统进行整体测试，确保照明效果良好、用电安全。
四、质量控制1.现场巡检–定期对施工现场进行巡视，确保施工进度与计划一致，及时发现和解决问题。
2.质量把关–严格按照设计要求施工，确保电气安装符合标准和规范。
–对关键工序进行重点检查，保证工程质量达标。
3.验收–完成施工工作后，对电气设备和线路进行全面验收，确保设备正常运行。
–进行验收记录和报告，由专业人员进行最终验收，并出具合格报告。
五、总结本文详细介绍了电气安装工程的施工方案，从工程前期准备到施工流程及质量控制的各个环节进行了全面的论述。
只有合理的施工方案和严格的质量控制，才能保证工程的顺利进行和质量的达标。
希望本文可以对电气安装工程的相关人员提供指导和参考，确保工程安全、高效地进行。
