喇叭结构以及发声原理PPT课件
端子板：主要是起焊接外接引线，是外接线和音圈线的连接部件。 锦丝线：主要起音圈与端子板连接的作用。
发声原理
发声原理：弗来明左手定则。
手势: 食指/中指/拇指伸直,各为90度. (流)中指 : 导电体上供应电流的方向 (磁)食指 : 磁场方向(N极到S极) (力)拇指 : 导电体的运动方向
• 防尘帽：主要是防止灰尘及其它杂物进入磁路系统以及美观的作用。 对音质表现部分主控高频表现，因材质软硬 / 弧度大小而异, 材质有
Mylar / 绢布 / 铝 等。 • 悬边：其使用的材质会影响单体的低频，而其表现因材质软硬 / 弧度
大小 而异。一般材质包括泡棉边、橡樛边、布边（W形及M形）。 • 振膜：藉由推动振膜的快慢，来产生高低频率。包括铝膜、陶瓷膜、
藉由金属线圈依圆周方式缠绕的音圈，其导通电流产生电能，磁铁经由 电流导通而产生磁场极性排列，再藉由电流与磁场产生直角相交作用力 ，使音圈上下作用推动振膜，这瞬间一收一扩的节奏会造成WAVE-声波 或气流，而产生声音，发出声音。
发声原理
能量转换:
电能
磁能
动能
声能
音圈(线圈)：
缠绕的方向会影响单体的相位；使用的金属线的粗细形状及材质则会 影响单体的整体效率与耐热的程度，是否可承受大功率的阻抗。 ( 阻抗越高圈数越多、越细 )
全音域：即以一支单喇叭单体，可以涵盖大部份的频率（除了低频 及高频）表现，故名全音域。 同轴式：即在低音单体的轴心上，再加上一个高音或者再加上一 个中音喇叭而型成，所谓的同轴二音路或同轴三音路喇叭即是。 组合式：是透过几个大小不同的单体，在配合上由电容器、电阻、 电感等电子零件，所构成的被动式分音器，来分配不同的频率范 围，让大小不同的单体，接受不同的频率各司其职，称之组合式 或分离式喇叭。
扬声器结构和原理
Байду номын сангаас
扬声器的工作原理
二、扬声器的种类
一、扬声器的定义 扬声器又称为喇叭,它
有舌簧式、晶体式、
是一种将电能转换成声能
的器件。
动圈式等几种，常用的
是动圈式。
三、扬声器的组成
振动系统
包括锥形纸盆、 音圈和定心支片等； 包括永义磁铁、 导磁板和场心柱等；
磁路系统
辅助系统
包括盆架、接线板、 压边和防尘盖等。
四、动圈式扬声器的工作原理
当音频电流通过扬声器音圈时，音圈在磁 场中受到磁场力的作用会发生振动，音圈的振 动带动纸盆振动，从而发生声音。音频电流越 大，作用在音圈上的磁场力就越大，音圈和纸 盆振动的幅度也越大，从而产生的声音就越响。 由于音频电流的大小和方向不断变化，就使扬 声器产生随音频变化的声音。
喇叭工作原理

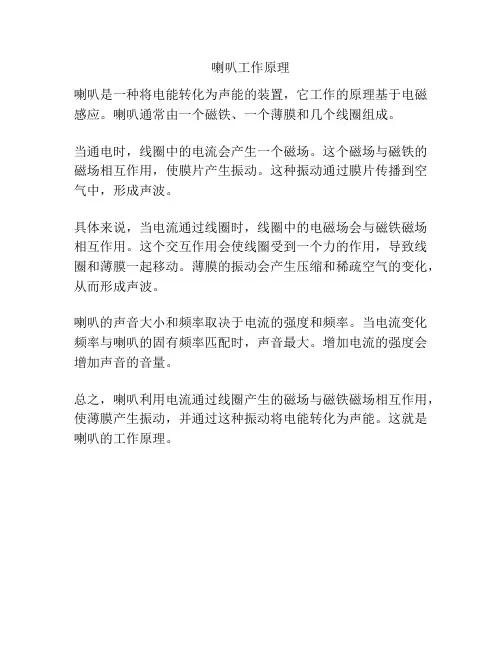

喇叭工作原理
喇叭是一种将电能转化为声能的装置，它工作的原理基于电磁感应。
喇叭通常由一个磁铁、一个薄膜和几个线圈组成。
当通电时，线圈中的电流会产生一个磁场。
这个磁场与磁铁的磁场相互作用，使膜片产生振动。
这种振动通过膜片传播到空气中，形成声波。
具体来说，当电流通过线圈时，线圈中的电磁场会与磁铁磁场相互作用。
这个交互作用会使线圈受到一个力的作用，导致线圈和薄膜一起移动。
薄膜的振动会产生压缩和稀疏空气的变化，从而形成声波。
喇叭的声音大小和频率取决于电流的强度和频率。
当电流变化频率与喇叭的固有频率匹配时，声音最大。
增加电流的强度会增加声音的音量。
总之，喇叭利用电流通过线圈产生的磁场与磁铁磁场相互作用，使薄膜产生振动，并通过这种振动将电能转化为声能。
这就是喇叭的工作原理。
喇叭的工作原理
喇叭的工作原理
喇叭是一种将电能转换为声能的装置，通过震动声音产生器（如圆柱形振膜），将电信号转化为声波，从而产生声音。
喇叭的工作原理如下：
1. 电信号输入：喇叭首先接收来自音频源（如音乐播放器、电视机等）的电信号。
这些电信号可以是模拟信号或数字信号。
2. 信号放大：电信号经过功率放大器进行放大，增加其能量。
放大器可以是晶体管、真空管等器件。
3. 信号转换：经过放大后的电信号被发送到驱动器或震动声音产生器。
驱动器是一种能将电信号转换为机械振动的装置，它可以采用电磁型、电动型或压电型等方式。
4. 振膜震动：驱动器震动声音产生器，使其快速振动。
声音产生器通常是一个圆柱形的振膜，由一种柔软但有弹性的材料制成（如聚酯薄膜）。
振膜的振动会产生空气分子的压缩和稀薄，从而产生声波。
5. 声波扩散：振膜产生的声波通过喇叭的共振腔和扩大腔，被放大和扩散，使声音更加宏亮。
6. 发出声音：最终，经过放大和扩散的声波从喇叭的口径处发出，形成我们能听到的声音。
总之，喇叭通过将电信号转化为机械振动，并将振动转化为声
波，使我们能够听到声音。
不同类型的喇叭在结构和工作原理上有所差异，但大致遵循以上的基本原理。
扬声器构造及工作原理
扬声器特征（1）扬声器有两个接线柱（两根引线），当单只扬声器使用时两根引脚不分正负极性，多只扬声器同时使用时两个引脚有极性之分。
（2）扬声器有一个纸盆，它的颜色通常为黑色，也有白色。
（3）扬声器的外形有圆形和椭圆形两大类。
（4）扬声器纸盆背面是磁铁，外磁式扬声器用金属螺丝刀去接触磁铁时会感觉到磁性的存在；内磁式扬声器中没有这种感觉，但是外壳内部确有磁铁。
（5）扬声器装在机器面板上或音箱内。
[编辑本段]扬声器解析扬声器是一种把电信号转变为声信号的换能器件，扬声器的性能优劣对音质的影响很大。
（一）扬声器的种类扬声器的种类很多，按其换能原理可分为电动式（即动圈式）、静电式（即电容式）、电磁式（即舌簧式）、压电式（即晶体式）等几种，后两种多用于农村有线广播网中；按频率范围可分为低频扬声器、中频扬声器、高频扬声器，这些常在音箱中作为组合扬声器使用。
（1）低频扬声器对于各种不同的音箱，对低频扬声器的品质因素——Q0值的要求是不同。
对闭箱和倒相箱来说，Q0值一般在0.3~0.6之间最好。
一般来说，低频扬声器的口径、磁体和音圈直径越大，低频重放性能、瞬态特性就越好，灵敏度也就越高。
低音单元的结构形式多为锥盆式，也有少量的为平板式。
低音单元的振膜种类繁多，有铝合金振膜、铝镁合金振膜、陶瓷振膜、碳纤维振膜、防弹布振膜、玻璃纤维振膜、丙烯振膜、纸振膜等等。
采用铝合金振膜、玻璃纤维振膜的低音单元一般口径比较小，承受功率比较大，而采用强化纸盆、玻璃纤维振膜的低音单元重播音乐时的音色较准确，整体平衡度不错。
（2）中频扬声器一般来说，中频扬声器只要频率响应曲线平坦，有效频响范围大于它在系统中担负的放声频带的宽度，阻抗与灵敏度和低频单元一致即可。
有时中音的功率容量不够，也可选择灵敏度较高，而阻抗高于低音单元的中音，从而减少中音单元的实际输入功率。
中音单元一般有锥盆和球顶两种。
只不过它的尺寸和承受功率都比高音单元大而适合于播放中音频而已。
扬声器和扬声器的基本原理
扬声器和扬声器的基本原理喇叭及音箱基本原理扬声器:又称喇叭，是一种将电能转化成声能的器件，根据能量转换的方式，可分为电动式、电磁式、气动式、静电式、离子式和压电式等;按工作频段可分为:高音扬声器、中音扬声器、低音扬声器和全频带扬声器。
一、扬声器的分类(1)电动式扬声器。
在各种类型的扬声器中，运用最多、最广泛的是电动式扬声器，又称动圈式扬声器，它是应用电动原理的电声换能器件，根据法拉第定律，当载流导体通过磁场时，会受到一个电动力，其方向符合弗来明左手定则，力与电流、磁场方向互相垂直，受力大小与电流、导线长度、磁通密度成正比。
当音圈输入交变音频电流时，音圈受到一个交变推动力产生交变运动，带动纸盆振动，反复推动空气而发声。
(2)电磁式扬声器。
在永磁体两极之间有一可动铁心的电磁铁，当电磁铁的线圈中没有电流时，可动铁心受永磁体两磁极相等吸引力的吸引，在中央保持静止;当线圈中有电流流过时，可动铁心被磁化，而成为一条形磁体。
随着电流方向的变化，条形磁体的极性也相应变化，使可动铁心绕支点作旋转运动。
可动铁心的振动由悬臂传到振膜(纸盆)推动空气振动。
这种电磁式扬声器频带窄，音质欠佳，除了一些特殊场合，目前很少使用。
(3)静电扬声器。
利用加到电容器极板上的静电力而工作的扬声器，因正负极相向而成电容器状，所以又称为“电容扬声器”。
(4)压电扬声器。
利用压电材料的逆压电效应而工作的扬声器称为压电扬声器。
(5)离子扬声器。
在一般的状态下，空气的分子是中性的、不带电。
但经过高压放电后就成为带电的粒子，这种现象称游离化。
把游离化的空气利用音频电压振动，则产生声波，这就是离子扬声器的原理。
(6)气流调制扬声器，又称气流扬声器。
它是利用压缩空气作能源，利用音频电流调制气流发声的扬声器。
它的输出功率可达数千到上万声瓦。
效率约为15%。
气流扬声器主要用做高强度噪声环境试验的声源或远距离广播和对近海船只预报雾警及其他报警项目，作用距离可达10km，其频率范围可达100Hz~10kHz，声压级可达165dB~175dB。
喇叭的工作原理
五.喇叭故障
故障现象：喇叭不响
排除方法：
1.使用万用表直接测量喇叭的阻值， 没有阻值说明喇叭损坏
2.采用直接供电的形式，完成 喇叭测试。喇叭发声说明电路 问题，不响则说明是本身问题
线圈通电后产生吸力，此时吸动上铁芯与衔铁， 由于衔铁的下移，带动膜片弯曲，同时将触点顶 开，线圈电路被切断，此时吸力消失，上铁芯、 衔铁在膜片的弹力作用下复位，触点再次闭合， 如此往复，使膜片及共鸣板连续产生撞击震动， 由此发声
四、喇叭的调整
主要调整的是喇叭工作时发出音调与音量 音调调整： 主要调整衔铁与铁芯间的间隙，减下调高，增大降低 音量调整
喇叭
喇叭
一、喇叭的作用
主要用于警告行人或其他车辆，已引起 注意保证行车安全
二、喇叭的分类
根据工状分：
1、螺旋喇叭 2、盆形喇叭
根据音频分：
1、高音喇叭 2、低音喇叭
根据接线分：
1、单线
2、双线
三、内部构造及工作原理喇叭
当按下喇叭开关后，进入喇叭的电流由蓄电池正极 到线圈到触点到喇叭开关到搭铁回到电瓶负极形成 回路
喇叭制作的原理和方法
喇叭制作的原理和方法喇叭的制作原理：喇叭是一种将电信号转换为声音的设备，利用电磁感应原理将电能转化为机械能，进而产生声音。
喇叭的制作原理可以分为以下几个步骤：1. 感应：当通过喇叭的线圈（也称为电磁铜线）中通过电流时，会产生一个电磁场。
这个电磁场与磁铁中的磁场相互作用，产生力导致线圈振动。
振动的频率和电流强度成正比。
2. 振动：线圈的振动会使连接线圈的振动膜（也称为振动盆）也一起振动。
振动膜是一个薄而柔软的薄膜，可以根据传来的声音响应而振动。
3. 膨胀：振动膜的振动使空气颤动，颤动的空气形成压力波，传播到空气中，产生声音。
这个声音的音量和频率都由输入的电信号决定。
4. 放大：为了增加电信号的强度，通常还会在电流线路中加入一个放大器，用来增加电流的强度，进而增加喇叭的声音的响度。
喇叭的制作方法：喇叭的制作方法可以分为如下几个步骤：1. 设计喇叭的参数：首先，需要确定喇叭的尺寸、频率范围、功率需求等参数。
这些参数将决定喇叭的工作效果和应用范围。
2. 制作线圈和振动膜：线圈是喇叭中最关键的部件之一，可以通过扭曲绝缘漆包线来制作。
通过在绝缘线上涂上漆包，并依次加热和冷却，可以使线圈的尺寸和形状得到控制。
振动膜可以使用柔软、轻薄的材料制成，如纸张或聚合物薄膜。
3. 制作磁铁和磁路：磁铁通常使用铁氧体材料制成，可以通过烧结或压制的方式制得。
磁铁的形状和尺寸应与线圈的形状和尺寸相匹配，以确保有效的电磁感应。
4. 组装喇叭：将线圈固定在振动膜上，并将振动膜安装在磁铁上。
同时，通过安装扬声器壳体和连接电路，将整个喇叭组装在一起。
5. 调试和测试：在完成组装后，需要进行调试和测试以确保喇叭的正常工作。
通过连接电源和音源，可以测试喇叭是否能够正常发出声音，并且声音的频率和音量是否满足设计要求。
总而言之，喇叭的制作原理是利用电磁感应将电能转换为机械能，通过振动膜产生空气的颤动，进而产生声音。
喇叭的制作方法包括设计喇叭参数、制作线圈和振动膜、制作磁铁和磁路以及组装和调试喇叭等步骤。
