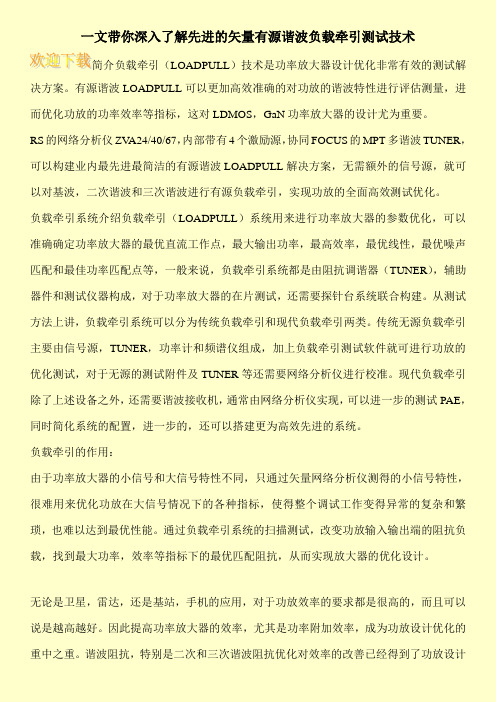

一文带你深入了解先进的矢量有源谐波负载牵引测试技术
一文带你深入了解先进的矢量有源谐波负载牵引测试技术简介负载牵引（LOADPULL）技术是功率放大器设计优化非常有效的测试解决方案。
有源谐波LOADPULL可以更加高效准确的对功放的谐波特性进行评估测量，进而优化功放的功率效率等指标，这对LDMOS，GaN功率放大器的设计尤为重要。
RS的网络分析仪ZV A24/40/67，内部带有4个激励源，协同FOCUS的MPT多谐波TUNER，可以构建业内最先进最简洁的有源谐波LOADPULL解决方案，无需额外的信号源，就可以对基波，二次谐波和三次谐波进行有源负载牵引，实现功放的全面高效测试优化。
负载牵引系统介绍负载牵引（LOADPULL）系统用来进行功率放大器的参数优化，可以准确确定功率放大器的最优直流工作点，最大输出功率，最高效率，最优线性，最优噪声匹配和最佳功率匹配点等，一般来说，负载牵引系统都是由阻抗调谐器（TUNER），辅助器件和测试仪器构成，对于功率放大器的在片测试，还需要探针台系统联合构建。
从测试方法上讲，负载牵引系统可以分为传统负载牵引和现代负载牵引两类。
传统无源负载牵引主要由信号源，TUNER，功率计和频谱仪组成，加上负载牵引测试软件就可进行功放的优化测试，对于无源的测试附件及TUNER等还需要网络分析仪进行校准。
现代负载牵引除了上述设备之外，还需要谐波接收机，通常由网络分析仪实现，可以进一步的测试PAE，同时简化系统的配置，进一步的，还可以搭建更为高效先进的系统。
负载牵引的作用：由于功率放大器的小信号和大信号特性不同，只通过矢量网络分析仪测得的小信号特性，很难用来优化功放在大信号情况下的各种指标，使得整个调试工作变得异常的复杂和繁琐，也难以达到最优性能。
通过负载牵引系统的扫描测试，改变功放输入输出端的阻抗负载，找到最大功率，效率等指标下的最优匹配阻抗，从而实现放大器的优化设计。
无论是卫星，雷达，还是基站，手机的应用，对于功放效率的要求都是很高的，而且可以说是越高越好。
功率放大器的匹配方法
功率放大器的匹配方法在线性网络设计中，为获得最大功率传输，网络通常采用共轭阻抗匹配方式，但由于功率放大器输入、输出阻抗呈现非线性，不可能实现共轭匹配，通常是将50Ω负载变换到这样一个阻抗值，其实部可在输入、输出偏置电压下获得最大输出功率，其虚部可以将晶体管内部寄生元件调谐掉，该网络变换成的阻抗称为最佳负载阻抗，也称为动态输出阻抗。
由于功率放大器工作于非线性，小信号放大器的网络设计方法不再适用。
通常采用以下三种方法来设计功率放大器的匹配网络：动态阻抗法、大信号S参数法和负载牵引法。
1、动态阻抗法动态阻抗法要求提供大信号工作状态下的动态输入、输出阻抗。
动态阻抗测试原理是：将功率管调整到最大功率输出状态，然后分别测出从信号源向功率管输入端看去、从负载向输出端看去的阻抗，其阻抗值即为动态输入（Zin）、动态输出阻抗（ZOL），2、大信号S参数法利用大信号S参数可以进行功率放大器的功率增益、稳定性的分析和增益、平坦度的设计。
用大信号S参数设计功率放大器时，除了应根据输出功率的大小选择负载阻抗外，还可以根据绝对稳定条件和潜在不稳定条件两种情况分别进行考虑。
由于大信号S参数的测量比较困难，通常采用双信号法或大电流直流拟合法来测量大信号S参数。
3、负载牵引法负载牵引法要求给出对应各种不同的输出功率、功率增益和效率等参数的数据，由计算机进行综合设计。
其设计系统较为复杂。
通常对于大功率晶体管而言，厂家都会给出功率晶体管道动态输入、输出阻抗。
由于匹配网络设计一般以50W（即史密斯圆图圆心）为准，所以采用以上三种方法，无论是通过仿真软件还是实际仪器如矢量网络分析仪，都要在史密斯圆图上匹配到50W。
匹配电路设计目标1、输入匹配电路：把微波晶体管的复数输入阻抗变换为50W电阻性的源阻抗1) 最佳噪声：Gout1=Gopt (Zout1=Zopt=1/Yopt)；2) 最大功率增益：Zout1=Zin*。
2、输出匹配电路：把微波晶体管的复数输出阻抗变换为负载实数阻抗(50W)1) 提高增益，在保持稳定的前提下有尽可能高的增益；2) 改善整机增益平坦度；3) 满足放大器输出驻波比；4) 改善放大器稳定性。
功率放大器设计中的负载牵引技术
负载牵引技术在功率放大器设计中是一种重要的技术手段，它主要用于评估放大器对预期负载的功率放大能力。
这种技术的主要步骤包括：
1. 明确预期负载：这是负载牵引技术的第一步，你需要明确你想要测试的功率放大器对哪种类型负载的放大能力，例如，纯电阻负载、感性负载，还是容性负载。
2. 制定测试方案：根据预期负载的类型，设计合适的测试方案。
这可能包括选择适当的测试设备、设置测试参数、确定测试步骤等。
3. 实施测试：按照制定的测试方案，进行实际的测试操作。
在测试过程中，你需要记录并分析测试数据，以评估功率放大器的性能。
4. 结果评估：根据测试数据，评估功率放大器对预期负载的放大能力。
如果测试结果满足设计要求，那么你就完成了负载牵引。
如果结果不符合预期，你可能需要进一步优化设计，或者重新选择预期负载。
这种技术对于优化功率放大器的性能，确保其在各种实际应用中的表现，具有重要的指导意义。
在设计过程中，你可能还需要考虑其他因素，如电路设计、散热设计、电源管理、抗干扰能力等。
负载牵引法原理
负载牵引法原理全文共四篇示例，供读者参考第一篇示例：负载牵引法原理，又称为拉引法，是指在牵引物体的过程中，由一辆车辆用绳、链等装置将另一辆车辆或者物体移动起来的一种物理现象。
负载牵引法是一种简单有效的牵引方法，广泛应用于农业、建筑、运输等领域。
负载牵引法的原理是利用牵引车辆对被牵引物体施加拉力，使得被牵引物体产生受力，从而实现牵引的目的。
在负载牵引中，牵引车辆和被牵引物体之间通过绳、链等连接装置相连，当牵引车辆向前移动时，绳、链传递力量，施加在被牵引物体上，从而产生运动。
牵引车辆需要克服被牵引物体的摩擦力和惯性力，才能使被牵引物体移动起来。
负载牵引法的原理可以用牛拉车为例来解释。
在古代，人们利用牛拉车来运输货物，牛是牵引车辆，车是被牵引物体。
当牛向前走的时候，通过挽具将车和牛相连接，牛的拉力通过挽具传递给车，车受到力的作用而移动起来。
牛需要克服地面的摩擦力和车的惯性力，才能使车顺利移动。
这就是负载牵引法的基本原理。
除了牛拉车外，现代社会中还有许多应用负载牵引法的例子。
汽车拖车、拖拉机拉拖、吊车吊重物等，都是利用负载牵引法来实现牵引作业。
在建筑工地上，工人们经常使用吊车将重物吊运到目标位置，这也是负载牵引法的应用之一。
负载牵引法在实际应用中有着广泛的用途。
它不仅可以帮助人们进行货物运输，还可以用于农业作业、建筑施工、汽车拖带等场合。
通过合理的设计和操作，负载牵引法可以有效提高工作效率，减少人力和物力的浪费，提升生产效益。
负载牵引法也存在一些限制和安全隐患。
在实际操作中，需要考虑牵引车辆和被牵引物体的重量、地面的摩擦情况、牵引装置的强度等，以确保牵引过程稳定安全。
操作人员需要具备必要的技能和经验，避免发生意外事故。
第二篇示例：负载牵引法原理是指通过利用外部的负载来产生牵引力的一种原理。
在物理学中，负载牵引法是一种利用重物拉动轻物的方法，从而实现牵引作用的原理。
这种方法是在古代就已经存在的，但是直到近代才被系统地研究和应用。
负载牵引测试系统--放大器设计
13
超高反射系数的谐波阻抗自动匹配
传统负载牵引测试系统设置
14
超高反射系数的谐波阻抗自动匹配
噪声系数
N O I S E
•
Determines The four Noise Parameters • Minimum noise figure
• • •
Real Γs
负载匹配器控制阻抗
• • • 机械式 固体物理式 主动调谐 – 增益被动式 – 使用电流-电压传感负载匹配器简化后的主动 调谐
7
超高反射系数的谐波阻抗自动匹配
Applications
150:1 200 W LDMOS Loadline
HGT Series
On-Wafer Noise GSM Loadline
Fmin
F I G U R E
Real part (magnitude) of optimum Z,Y, or Γ Imaginary Part (angle of ) optimum Z,Y, or Γ Equivalent noise resistance
F = Fmin + Rn/Gs⏐Ys-Yopt ⏐ F= Fmin + 4rn ⏐ Γs - Γopt ⏐
43
超高反射系数的谐波阻抗自动匹配
HGT参于的主波,谐波匹配
Γ1
= .96 < 180°
Γ2
= .96 < -133.6°
44
超高反射系数的谐波阻抗自动匹配
HGT参于的主波,谐波匹配
Γ1
= .96 < 180°
Γ2
= .96 < -90.1°
45
基于负载牵引和记忆效应的X参数的功放建模
基于负载牵引和记忆效应的X参数的功放建模南敬昌;樊爽;高明明【摘要】为了更加快速准确地描述带有记忆效应的射频功率放大器,基于传统的X 参数模型,结合负载牵引和功放的记忆效应,提出一种新型X参数功放建模方法.新方案首先引入负载反射系数;然后利用双记忆路径模型提取出表征记忆效应的非线性函数替换核函数,采用幅度、负载反射系数与频率三变量作为输出信号的新型前馈(FF)结构建立X参数模型;最后采用阶跃信号代替原始的双音信号提取模型用以达到简化模型提取方法的目的,进而提高模型提取的可行性.经仿真测试CG H40045F 功放的数据,利用提出的新型X参数建模方案对功放进行建模,仿真功放的相对误差与传统X参数模型、FF结构X参数模型、FB结构X参数模型相比,均有所减小;与FF结构模型和反馈(FB)结构模型相比,仿真时间分别减少了4.08 s和1.64s.实验结果表明,该模型能够更加快速有效地拟合带有非线性记忆效应的射频功率放大器.【期刊名称】《计算机应用》【年(卷),期】2018(038)010【总页数】8页(P2982-2989)【关键词】X参数模型;记忆效应;负载牵引;功率放大器;行为模型【作者】南敬昌;樊爽;高明明【作者单位】辽宁工程技术大学电子与信息工程学院,辽宁葫芦岛125105;辽宁工程技术大学电子与信息工程学院,辽宁葫芦岛125105;辽宁工程技术大学电子与信息工程学院,辽宁葫芦岛125105【正文语种】中文【中图分类】TN722.70 引言近年来，无线通信系统的飞速发展对于通信的质量和效率提出了非常高的要求。
作为无线通信的主要器件，射频功率放大器对于通信系统有着重要影响，研究射频功率放大器的各项性能指标成为电子与信息系统的科研方向和热点问题。
如何更精准地表征功率放大器的非线性特性以及记忆效应，使其能够方便地应用于系统级仿真，提高模型的精确度，成为研究功放行为模型的重要问题。
行为模型理论能够较高精度地完成仿真计算，同时能够精确地展现出系统的非线性效应。
详析Doherty功放设计之如何提升效率(下)
详析Doherty功放设计之如何提升效率（下）Doherty如何提升效率？从输入开始，经过一个功分器后分为两路Doherty提升效率都是指其可以提升回退功率时的效率。
源是指实现负载牵引的电路元件是有源器件，在Doherty里就是指功放管。
最近一直在加班定位问题，搞得人精疲力竭，这系列的文章更新的慢了。
今天准备把经典的两路Doherty功放原理做个介绍，力图不用公式，把原理说明白就行。
上一回把负载牵引的原理大致说了一下，解释了负载牵引提升效率的机理。
这回就书接前文，先把Doherty 如何提升效率简单做个说明，然后把有源负载牵引讲一下，进而说明有源负载牵引如何提升Doherty回退时的效率。
Doherty如何提升效率？直接看图2-1。
该图是一个典型的两路Doherty。
容我略做介绍。
从输入开始（作图匆忙，图中未标，就是最左边那个节点），信号经过一个功分器后分为两路，其一路我们称为Carrier路，亦称主路；其二路叫做Peak路，又唤辅路。
这两路信号最终在一个叫合路点（就是图中两路信号输出交点处）的地方汇聚（就像长江黄河同出一源（有待考证），最后又汇于汪洋大海一样），然后浩浩荡荡流入负载。
图2-1 典型两路Doherty架构其实说Doherty提升效率都是指其可以提升回退功率时的效率。
如第一回所讲，现在的通信信号都具有高的峰均比，功放大都在均值功率处工作。
举个例子，比如信号峰均比是6dB，平均功率是100W，那么功放的输出功率最高就要达到400W，因此如果你用一个400W的AB类功放回退到100W工作，那效率低的你自己都怕。
因此呢对Doherty架构来讲，其一，总的输出功率是由两个（或更多）的功放管非隔离合路在一起的。
如上图中的Carrier和Peak两个管子一起提供输出功率。
如此每个管子输出功率就不需要那么大了；其二，在输出均值功率时（回退时），通常只有一个功放管在工作（如上图中只有Carrier 管子，Peak关断），这个管子在输出该等级功率时的效率较高，比普通AB类回退要高近30%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
负载牵引法在开关类功率放大器设计中的应用
作者：孙殿举吴学杰侯磊刘儒
来源：《现代电子技术》2010年第05期
摘要:为提高开关类功率放大器设计的准确性,找出功放管的最优输出阻抗值,采用负载牵引法设计开关类功率放大器,得到最佳输出阻抗值,然后设计输出及输入匹配网络及谐波抑制网络,仿真结果输入功率为28 dBm时,功率附加效率达到69.352%,表明功率负载牵引方法为改进开关类放大器设计,优化开关类功放管性能提供了快速而有效的方法,提高了大信号下模型的准确性。
关键词:负载牵引;开关类;功率放大器;最优阻抗;功率附加效率
中图分类号:TN722.7+5文献标识码:A
文章编号:1004-373X(2010)05-191-02
Application of Load-pull in Switch-mode Power Amplifier Design
SUN Dianju,WU Xuejie,HOU Lei,LIU Ru
(Traction Power State Key Laboratory,Southwest Jiaotong University,Chengdu,610031,China)
Abstract:To improve the accuracy of switch-mode power amplifier design and find the power amplifier optimum impe-dance,load-pull approach is adopted to design switch-mode power amplifier,the optimal output impendence is obtained,output and input matching network and harmonic traps are designed,the simulation results show that the power-
input power of 28dBm is achieved,load-pull provides quick and efficiency approach,raises large-signal model accuracy for improving switch-mode power amplifier design and performance.
Keywords:load-pull;switch-mode;power amplifier;optimum impedance;power added efficiency 0 引言
负载牵引法是微波通信电路设计领域一种实用的方法,能够用于测量器件在实际工作状态下的性能,并且这种方法可以用于大信号和非线性条件下的功率放大管的测量。
功放的输出功率主要取决于有源器件的负载阻抗,通过改变不同的负载阻抗值,测试功放的性能,这就是负载阻抗牵引的基本原理,搭建一套实际的负载(源)阻抗牵引系统是很困难而且代价昂贵的,但是随着微波EDA技术的发展,利用软件方针实现负载(源)阻抗牵引是很方便的[1]。
本文采用的是美国安捷伦公司的ADS电子设计软件(Agilent Design System),ADS软件可以提供电路设计者进行模拟、射频与微波等电路和通信系统设计,基于ADS的辅助设计将减少设计高精度高频RF/微波模块所需的步骤,并允许设计工程师在开始物理原型设计之前,做出可靠信息的决定和调整。
1 设计
负载牵引方法可以通过不断调节输入和输出端的阻抗,找到让有源器件输出功率最大的输入、输出匹配阻抗。
同理,也可以得到让功率管效率最高的匹配阻抗。
这种方法可以准确地测量出器件在大信号条件下的最优性能,反映出器件输入,输出阻抗随频率和输入功率变化的特性,为器件和电路的设计优化提供了坚实的基础[2]。
开关类功率放大器(D类,E类和F类)中输出级MOS管被过驱动为一个开关管使在整个周期内电源提供的直流功耗为零,晶体管不消耗任何功率并且其效率在理想情况下为100%[3]。
在F类电路实现上,只考虑三阶谐波并联谐振网络,对高于三阶的谐波被认为在输出漏端电容处短路,且高于三阶的谐波并联谐振网络增加了无源元件的损耗,对性能提高并不明显。
本文设计的是F类功率放大器。
采用0.25 μm的飞思卡尔的GaAs工艺MSFG35010功率放大器晶体管[7]。
对功率管做直流仿真,取管子在AB类的偏置点,漏端直流供给电压
取12 V,栅源电压取-。
对功放管进行负载牵引仿真。
如图1所示。
图2表示了输出功率和效率的牵引曲线。
在同一条等高线上的阻抗可以获得相同的输出功率(效率),细实线为输出功率等高线,负载牵引曲线最中心点的阻抗值可以获得最大输出功率为38 dBm;粗实线为效率等高线在最中心的点的阻抗值可以得到最大效率为61%,最中心的点为最大值,外围的等高线每一个等高线下降一个1 dB功率,效率和功率曲线没有闭合是因为在某些阻抗点谐波平衡仿真器不收敛,或者此时阻抗令放大器不稳定造成的。
图1 负载牵引电路结构图
图2 输出功率和效率的牵引曲线
首先测试负载阻抗,得到最大输出功率的负载阻抗为7.161-j2.481 Ω,此时效率为29.55%,增益为。
然后再进行源牵引仿真,将Z_l_fund的值改为7.161-j2.481 Ω,其他条件不变,电路测试见图1。
通过仿真结果可以看到不同源阻抗下得到的输出功率和效率曲线,可得到最大效率为32%,最大输出功率的源阻抗为6.57-j14.3 Ω,接下来再回到负载牵引里面将Z_s_fund改为6.57-j14.3 Ω,再进行负载牵引,得到最大效率为61%时最佳负载阻抗值为7.311-。
最终最佳负载阻抗和源阻抗不再变化,得到需要的值。
要实现最大的功率传输,必须按照负载牵引和源牵引所得的最佳输入和输出阻抗来设计匹配网络,实现上述匹配通常采用的匹配方法是在输入和输出端加入型匹配网络。
根据阻抗匹配理论,利用ADS里面的smith chart对输出匹配,将负载50 Ω匹配到功放管输出端需要的值,设计输出端的匹配电路。
同样的道理,设计输入端的阻抗匹配电路,最后得到的完整的F类功率放大器的电路如图3所示。
最后测试此F类功率放大器电路的输出功率和输入功率变化关系以及功率附加效率和增益变化如图4和图5所示,图4中纵坐标轴为输出功率,横坐标轴为输入功率值,图5中纵坐标为功率附加效率,横坐标为输出功率。
结果表明当源功率为28 dBm时,输出功率为37.739 dBm,功率附加效率为69.352%,很好地实现了F类功率放大器高效率的作用和特征。
图3 F类功率放大器的电路结构图
图4 输出功率随输入功率变化图
图5 功率附加效率的变化图
2 结语
功率负载牵引法在经过验证后,通过测量功放管的输入,输出匹配阻抗,可以准确地描述出微波功率晶体管在大信号,非线性情况下的各种特性及最优阻抗值,例如最大输出功率,附加效率和器件输入输出阻抗等,弥补了基于小信号参数的器件模型的不足,进而为优化电路性能奠定了基础。
由此可见,功率负载牵引方法为改进开关类功放电路设计,优化器件性能提供了快速而有效的方法,提高了大信号下模型的准确性。
参考文献
[1]伊晓萌,李翔麟,邹喻,等.基于负载牵引方法的微波功率放大器仿真与设计[J].应用科
技,2007,34(10):24-27.
[2]罗希,刘永强,蔡树军.采用功率测量负载牵引的阻抗匹配方法[J].半导体技术,2008,33(10): 927-929.
[3]池保勇,余志平,石秉学.CMOS射频集成电路分析与设计[M].北京:清华大学出版社,2006.
-F Power Amplifier Design Including Input Harmonic Terminations[A].Microwave Conference Proceedings[C].2005.
[5]Trask C,Class F Amplifier Loading Networks:A Unified Design Approach[A].IEEE MTT-S Int.Symp.Dig.[C].Anaheim,1999,1:351-354.
[6]Grebennikov A V.Circuit Design Technique for High Efficiency Class F Amplifiers[A].IEEE MTT-S Int.Symp.Dig.[C].Boston,2000,2:771-774.
[7]Freescale Semiconductor Data
Sheet[EB/OL]./files/rf_if/doc/data_sheet/MRF-35010.pdf.。
