深井泵安装方法
水泵整体安装操作方法
水泵整体安装操作方法
水泵整体安装操作方法一般包括以下步骤：
1. 准备工作：确定水泵安装位置、检查水泵和配件是否齐全和完好、了解安装环境和相关管道的情况。
2. 安装基座：将水泵基座固定在平整、牢固的地面上，保证基座垂直和水平。
3. 安装进、出水管道：根据水泵的进、出水口尺寸和管道的情况，选择合适的接头和密封垫，将水泵与进、出水管道连接。
4. 安装电机：将电机和泵体组合，根据电机轴和泵体的安装方式，选择合适的联接方式，确保电机和泵体之间的联接牢固。
5. 接线：根据电动机的额定电流和电压，正确连接电源线和电机的引线，确保电路安全可靠。
6. 加注润滑油：根据水泵使用说明书，选用正确规格和类型的润滑油，按要求加注润滑油到规定的位标。
7. 调试：确保安装和连接工作完成后，进行水泵的试运行。
检查电机和泵体的运行是否正常，是否有异常噪音、漏水等情况。
8. 定位固定：试运行后，根据水泵工作情况和安装环境的要求，调整水泵的位置，固定好水泵的位置。
9. 安装保护装置：根据水泵的使用环境和要求，安装相关的保护装置，如过载保护器、温度保护器等，确保水泵在运行过程中的安全。
10. 安全检查：确认所有安装和接线工作都已完成并牢固可靠后，进行一次全面的安全检查，确保水泵的安装符合相关标准和要求。
以上步骤仅为一般的水泵安装操作方法，具体操作方法还需根据具体的水泵型号和使用环境来确定，且安装过程中应遵循相关安全规范和操作说明。
建议在安装前仔细阅读水泵的使用说明书，并根据实际情况咨询专业人士或厂家进行操作。

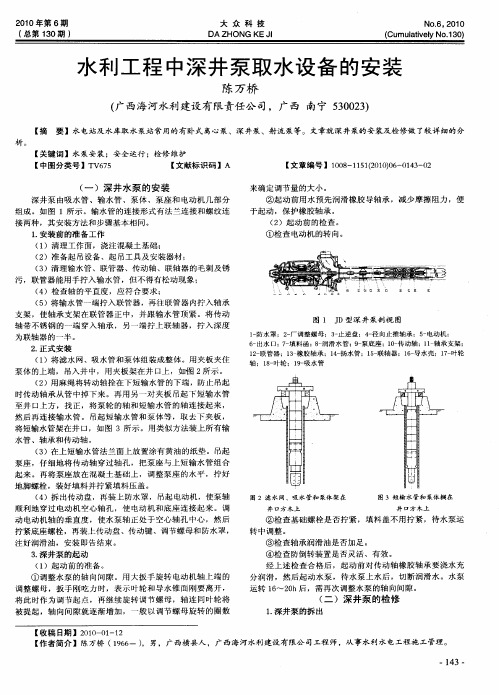

水利工程中深井泵取水设备的安装
井 口方木 上
图 ３ 短 输水 管和 泵体搁 在
井 口方 木上
② 检 查 基 础 螺 栓 是 否 拧 紧 ，填 料 盖 不 用 拧 紧 ， 待 水 泵 运 转中调整 。
Байду номын сангаас
拧紧底座螺栓 ，再装上 传动盘、传动键 、调节螺母和 防水罩， 注好润滑油 ，安装 即告结束 。 ３ 深井泵 的起动 ． （ ）起 动 前 的准 备 。 １ ① 调 整 水 泵 的 轴 向间 隙 。 用 大 扳 手 旋 转 电动 机 轴 上 端 的
２ 正 式 安 装 ． （ ）将 滤 水 网 、 吸水 管 和 泵 体 组 装 成 整 体 。用 夹 板 夹 住 １ 泵 体 的 上 端 ， 吊入 井 中 ，用 夹 板 架 在 井 口上 ， 如 ２所 示 。 （ ）用 麻绳 将 转 动 轴 拴 在 下 短 输 水 管 的下 端 ，防 止 吊起 ２ 时 传 动 轴 承 从 管 中 掉 下 来 。再 用 另 一 对 夹板 吊起 下 短 输 水 管 至 井 口上 方 ， 找 正 ， 将 泵 轮 的 轴 和 短 输 水 管 的 轴 连 接 起 来 ， 然 后 再 连 接 输 水 管 。 吊起 短 输 水 管 和 泵 体 等 ，取 去下 夹 板 ，
①检查 电动机 的转 向。
污，联管器能用手拧入输水管 ，但不得有 松动现象： （ ）检 查 轴 的平 直 度 ， 应 符 合 要 求 ； ４
（ ）将 输 水 管 一 端 拧 入 联 管 器 ，再 往 联 管 器 内拧 入 轴 承 ５ 支 架 ，使 轴 承 支 架 在 联 管 器 正 中 ，并 跟 输 水 管 顶 紧 。 将 传 动 轴 带 不 锈 钢 的 一 端 穿 入 轴 承 ， 另 一 端 拧 上 联 轴 器 ，拧 入 深 度
深井泵安全操作技术规程
深井泵安全操作技术规程随着人们对于水资源的需求增长，深井泵越来越得到人们的重视，同时，对于深井泵的操作技术也越来越需要注意。
本文旨在梳理深井泵操作的一些规程，以确保深井泵的正常使用和操作安全。
一、深井泵的安装要求1.选定安装基础：深井泵的安装基础应该坚固平整，基础面积应在机组底面面积的1.5-2倍。
2.安装水管：首先应安装吸水管，并且将吸水管完全放入水井内，一直放到水井底部，再连接水泵进口。
吸水管的直径应大于水泵进口，这样可以减少水流进入吸水管的阻力，使水泵的流量更大。
3.安装电线：应选用防水、耐油、耐酸碱、耐高温的优质电线。
接线与绝缘应牢固可靠，保证安全可靠。
4.安装出水管：应根据流量和出水压力选择管道口径与管道系统，并安装。
在安装出水管的时候，应确保连接方案合理，防止泄漏。
二、深井泵的操作注意事项1.启动前准备工作：在使用深井泵之前，应先进行检查，确保各项参数正常。
这包括电机转向是否正确、吸水管是否阻塞、电机绝缘性能是否符合要求等。
同时应设好限压器和安全开关，保证安全使用。
2.启动顺序：液晶显示控制器上的启动顺序如下：–启动电机：等待水泵转子转动正常后再启动深井泵；–释放压力：释放压力后启动深井泵，避免启动电机时压力过大而损坏深井泵。
3.操作注意事项：在深井泵运行过程中，应注意以下要点：–关注运行电流：应该经常观察深井泵和电机运行电流的大小，避免过载操作。
–卸载后继续工作：当负载卸下时，深井泵的工作电流会下降。
此时如果不及时停机，深井泵会因为长时间空载而过热损坏。
–防止进料被卡住：当深井泵出现进料装置被卡住的情况时，应随即停泵检查，防止出现管堵。
–养成定期维护的好习惯：由于深井泵工作环境较为恶劣，杂质较多，因此定期维护是不可少的。
应该保持泵体清洁、合理保养，随时更换损坏部分。
三、深井泵的停机和保养1.停机注意事项：在停机时应该注意以下要点：–不要电源直接切断：不要在欠压或空压状态下直接切断电源，应先放出水压再将电源切断。
泵安装规范标准与规范标准
(规范与标准)泵安装泵安装第一章一般规定第二章离心泵第三章深井泵第四章中小型轴流泵第五章往复泵第六章其他泵第一章一般规定第1条本篇适用于各章所列的泵的安装。
第2条本篇是泵安装工程的专业技术规定，安装工程的通用技术要求，应按本规范第一册《通用规定》的规定执行。
第3条本篇未包括的或有特殊要求的泵、应按设备技术文件的规定执行。
第4条泵就位前应作下列复查；一、基础的尺寸、位置、标高应符合设计要求；二、设备不应有缺件、损坏和锈蚀等情况，管口保护物和堵盖应完好；三、盘车应灵活，无阻滞、卡住现象，无异常声音。
第5条出厂时已装配、调试完善的部分不应随意拆卸。
确需拆卸时，应会同有关部门研究后进行，拆卸和复装应按设备技术文件的规定进行。
第6条泵的找平应符合下列要求：一、卧式和立式泵的纵、横向不水平度不应超过0.1/1000；测量时，应以加工而为基准；二、小型整体安装的泵，不应有明显的偏斜。
第7条泵的找正应符合下列要求：一、主动轴与从动轴以联轴节连接时，两轴的不同轴度、两半联轴节端面间的间隙应符合设备技术文件的规定；如设备技术文件无规定时，应符合本规范第一册《通用规定》的规定；二、主动轴与从动轴以皮带连接，两轴的不平行度、两轮的偏移应符合本规范第一册《通风规定》的规定；三、原动机与泵(或变速器)连接前，应先单独试验原动机的转向，确认无误后再连接；四、主动轴与从动轴找正、连接后，应盘车检查是否灵活；五、泵与管路连接后，应复校找正情况，如由于与管路连接而不正常时，应调整管路。
第8条管路安装应符合下列要求：一、管子内部和管端应清洗干净，清除杂物；密封面和螺纹不应损坏；二、相互连接的法兰端面或螺纹轴心线应平行、对中，不应借法兰螺栓或管接头强行连接；三、管路与泵连接后，不应再在共上进行焊接和气割，如需焊接或气割时，应拆下管路或采取必要的措施，防止焊渣进入泵内和损坏泵的零件；四、管路的配置宜按参考资料进行复检。
第9条泵试运转前，应作下列检查：一、原动机的转向应符合泵的转向要求；二、各紧固连接部位不应松动；三、润滑油脂的规格、质量、数量应符合设备技术文件的规定，有预润要求的部位应按设备技术文件的规定进行预润。
深井潜水泵电缆的怎样接线,深井潜水泵的接线方法
深井潜水泵电缆的怎样接线,深井潜水泵的接线方法深井潜水泵电缆怎样接线,深井潜水泵的接线方法井用潜水泵出厂一般都是只有引出电缆，用户安装时还需要自行另外再接电缆，所以接电缆的时候一定要注意方法正确，不然对潜水泵的使用有很大影响。
深井潜水泵的接线方法1、剥去水泵电缆的外层护套及主绝缘层，露出铜线35-40mm，将靠近线芯部分的橡胶修成锥形，把线芯上的氧化层打磨干净，并用酒精（最好用盐酸）擦净线芯及待包扎的绝缘层、护套层并使其自然干燥。
2、接头1）动力电缆 2）聚氯乙烯粘带 3）自粘性丁基橡胶带 4）φ1mm铜线 5）焊锡 6）引出电缆3、准备好500W电烙铁、松香、焊锡、lmm裸铜线及绝缘带。
4、用裸铜线均匀扎紧电缆线芯，用电烙铁加热、渗锡，要求渗透、渗匀。
用锉刀修理平整焊接部分（不允许有毛刺和尖梭），并再次用酒精擦干净待包扎部分，晾干。
5、先用自粘性丁基胶带半迭包三层，并逐步向线芯的外部延伸。
包扎时必须把胶带拉伸200％，外层再用聚氯乙烯粘带半迭包三层，也逐步往外延伸，保证包扎部分不短于200mm。
6、三芯电缆接头时应将三个接头位置依次错开一定距离，防止短路。
7、引出电缆为双引缆时的接线方法1）电缆接完头以后摇测电缆与电机（不加水时）的绝缘电阻，其值不低于150兆欧，2）电机加满水后再次摇测电机绕组的绝缘电阻应不低于40兆欧，3）通电试验一下转向（时间不超过2秒）。
做好相续位置标记，4）开始下井：在下井的同时不断的摇测绝缘电阻观测其变化以防井壁挂破电缆绝缘皮，如果发现绝缘程度急速下降至0.5兆欧以下时就要将机组提上来检测原因。
如果没有意外，下井完毕就可以通过前面讲过的步骤开机试运行了。
qj型井用潜水泵安装使用要点
QJ型井用潜水泵安装使用要点[来源：子泉泵业][作者：子泉泵业][日期：12-06-24][点击：74]上海子泉泵业为您答疑: QJ型井用潜水泵安装使用要点子泉泵业专业微型水泵,潜水泵, 深井泵, QJ型井用潜水泵,深井泵,井用潜水泵,制造.QJ型井用潜水泵安全警告在使用本产品前,请认真阅读使用说明书.QJ型井用潜水泵必须配备启动柜,启动柜必须具备短路.缺相.过载等保护功能.在设备调试完毕投入正常运行后一定要把启动柜保护措施的整定值调整到合适位置.QJ型井用潜水泵在下井前必须加满清水,加水时电泵要垂直放置,切忌水平放置(防止加不满水导致电机缺水烧坏),-QJ型井用潜水泵安装时一定要配安装短管,电机与泵体合装好后必须转动灵活,然后打连轴器顶丝定位孔拧紧顶丝,起吊时要缓慢以防机泵连接处断裂.扬水管的管径要按流量配备不易过大或过小.水泵在特殊场合使用,必须可靠接地,注意安全.停泵与开泵要有一定的间隔时间,电泵使用时严禁无水运转,严禁人畜接近工作区.为防止触电,维修或保养时必须切断电源.当电泵进入静水位后应随时摇测电机对地绝缘电阻,其值不低于5MΏ./下井时电缆要牢固地绑扎在扬水管上,并固定在发蓝的线槽内.;一QJ型井用潜水泵产品概述产品的用途与特点:井用潜水泵产品.是深井提水的重要设备.使用时整个机组潜入水中工作.把地下水提取到地表,是生活用水.矿山抢险.工业冷却.农田灌溉.海水提升.轮船调载.还可用于喷泉景观.热水潜水泵用于温泉洗浴.居民小区利用地热采暖时可作为地热循环泵等,用途十分广泛.QJ型井用潜水泵特点如下:(1).单级扬程高.单级泵壳高度矮.缩短了整机的高度增加了运行的稳定性.(2).泵轴直径远大于国标直径.为提取超级深井的地下水源增加了安全系数.(3)铸件采用HT200(普通铸件在HT150以下)超级深井泵壳采用球墨铸铁.或铸钢.来提高泵壳的承压系数.(4).逆止阀采用独特的设计方式.从根本上避免了超深井潜水泵.因亭泵时回水水锤冲击力过大而造成的阀体断裂机组掉井的弊端.(5)轴向力小增加了电机的使用寿命.二. QJ型井用潜水泵使用条件/1.电源要求:(1)额定电源电压380V±5%频率为50Hz±1%,电机终端额定电压应保证在额定电压的允许偏差范围之内.:(2).变压器的负载功率不应超过其容量的75%(3).变压器距离井口较远时,应考虑输电线路的线压绛,对于功率大于45KW的电机,要求变压器到井口距离不超过20米.大于20米时'要求输电线规格比配套电缆大两个等级,并考虑线压绛.2.设备的保护.水泵的控制设备一定要有.短路.缺相.过流.过载保护功能.并确保在安装时将整定值调整到运行稳定.保护灵敏的位置.该步骤非常重要.请安装调试员务必谨慎负责的去调整.!3.水质的要求:(1)一般无腐蚀性清水.(2)水中含沙量不大于0.01%.(3)酸碱度PH值在6.5-8.5的范围内.(4)水中氯含量不大于400mg/L.(5)硫化氢含量不大于1.5mg/L5 }(6)水温不高于20℃.(7)电机腔内必需充满蒸馏水(或洁净的清水)(8)水泵的首级叶轮至少侵入动水位3米以下.电泵机组侵入静水位以下不得大于70米.电机底部距离井底不得小于5米.4.井筒要求:正直.光滑.不得有凸起或井管错位现象,井内径不小于相应的机座号.5使用形式的要求:立式使用.(如需要卧用或其他形式的使用请提前告知制造厂家可以选用喷泉泵.注:喷泉泵为卧式使用.)+ l! N* B5 @7 Q3.型号说明250QJ125-80/ 5 (国家标准型号)四. QJ型井用潜水泵下井前的安装步骤0．机组的验收：去物流公司提货时要仔细验收查看电缆有无破皮机组有无断裂。
不锈钢深井泵使用说明书（厦门渧涌泵业有限公司）
不锈钢深井泵安装及维护使用说明书厦门渧涌泵业有限公司Xiamen Deep Well Pump Industry Co.,Ltd2019年6月目录1．概述2．结构简介3．泵的安装4．启动运转及停机5．常见故障原因及消除方法6．水泵的成套性与保证条件一、概述1.1简介：深井泵由单个或多个离心式或混流式叶轮和导流轮框、出口轮框组、传动轴、吸入框架组（泵座）、电机等部件组成立式泵；电机的动力通过转动轴传递给泵体的传动轴，产生流量、扬程。
1.2用途和特点深井泵是一种使用范围广泛的抽水、排水设备，适用于深水井、热水井、海洋、河流、水库、水渠提取水；也可用于农田灌溉及高原山区人畜用水；也可供城市、工厂、铁路、矿山、工地供排水使用；还可用于景观喷泉、温泉、管中泵等。
深井泵由泵体与潜水电机组成一体潜入水下工作；具有结构简单、重量轻、占用空间小，安装、维护方便，运行安全、可靠、高效节能等特点。
1.3性能范围（按设计点）：流量Q：3～2000m3/h扬程Hmax：300m功率Nmax：90kW转速n：2850、3450r/min；深井泵的性能参数详见选型样本。
型号说明：例：4＂SP-08124＂SP-3112—叶轮级数流量（m3/h）泵系列号泵体规格1.4水质要求：温度不超过90℃，固体物含量不大于50g/m³，酸碱度PH值4.0～10.0，硫化氢含量不大于1.5mg/l，不含有任何油类。
（使用在深井中时，井壁应正直，不允许有双向弯曲。
）1.5选型须知1.5.1、根据井径、水质初定泵型。
不同类型的泵对井孔直径的大小都有一定的要求，水泵的最大外形尺寸要小于井径25～50mm。
若井孔歪斜，则泵的最大外形尺寸还应小些。
总之泵体部分不能紧靠井内壁，以防水泵振动将井损坏。
1.5.2、根据井的出水量，选定深井泵的流量。
每一眼井都有一个经济上最优的出水量，水泵的流量应等于或小于机井水位下降到井水深度一半时的出水量。
当抽水量大于机井出水量时，会引起机井壁坍塌淤积，影响井的使用寿命;若抽水量过小，井的效益就得不到充分发挥。
潜污泵安装施工方案
潜污泵安装施工方案潜污泵安装施工方案工艺流程：1.机具材料准备2.水泵试运行3.预留预埋4.液位控制装置安装5.自耦装置安装6.电气连接7.水泵安装8.水泵配管潜污泵安装：每台潜污泵的安装需要配备上升导杆及提升链条，排水管与潜污泵的连接为自动耦合，利用耦合装置将泵与出水管路相连，泵和出水管路相互独立，其间不用紧固件联结。
导杆只起导向作用，使用普通水管或钢管，提升链条为不锈钢制造。
安装时，将底座固定在池底，将导杆支架固定于池顶部侧壁，然后用螺栓将泵体与耦合接口相连。
将耦合接口半圆孔导入导杆，把泵沿导杆向下滑到底，耦合支架就会把泵体的出水口和排水底座入口自动对准，依靠泵的自重使两法兰面自动贴紧。
潜污泵的维护：每个集水井都设有两台潜污泵，采用自动控制将废、污水转送至检查井或最近的排水管网中。
每套排水泵系统设有先后激活选择和自动交替装置，使水泵交替运行。
当一台泵工作一个周期后，另一台泵在下一周期自动转替为工作状态。
为了保证潜污泵的正常使用和寿命，应该进行定期的检查和保养。
在污水介质中长期使用后，叶轮与密封环之间的间隙可能增大，造成水泵流量和效率下降。
应关掉电闸，将潜污泵吊起，拆下底盖，取下密封环，按叶轮口环实际尺寸配密封环，间隙一般在0.5mm左右。
潜污泵长期不用时，应清洗并吊起置于通风干燥处，注意防冻。
若置于水中，每15天至少运转30min（不能干磨），以检查其功能和适应性。
电缆每年至少检查一次，若破损应更换。
每年至少检查一次电机绝缘及紧固螺栓。
潜污泵在出厂前已注入适量的机油，用以润滑机械密封，该机油应每年检查一次。
抽水泵的安装方法和步骤
抽水泵的安装方法和步骤
1、首先对抽水泵零件进行清理，必要时可用砂纸轻轻打磨，用干净布将泵轴及静环槽擦干净，注意一定不能有杂物及小颗粒。
2、在电机轴及静环槽内涂上润滑脂，用干净棉布将新机封静环擦干净，在静环外圈及端面也涂上润滑脂，然后将静端面朝外环嵌入静环槽内，注意一定要平整。
3、将动环擦干净后在内圈及端面涂上润滑脂，端面朝内轻轻旋转慢慢将动环与静环端面贴紧，将动环弹簧压紧。
4、将叶轮套上泵轴，用小木块垫在叶轮上，用锤子轻轻敲击，将叶轮安装到位，拧紧叶轮固定螺丝。
5、将电机及叶轮插入泵体，注意端盖外圈的O 型圈不要压坏，调整叶轮位置，盘动叶轮防止口环处有卡阻现象，均匀拧紧端盖螺丝，检查叶轮是否有卡阻，并做相应调整。
第 1 页共1 页。
水泵自动型的安装方法
水泵自动型的安装方法
水泵自动型的安装方法如下：
1.选择合适的安装位置：选择一个离水源近且有足够空间放置水泵的位置，确保水泵不会被撞到或者堵塞。
2.准备水泵安装材料：准备好安装水泵所需要的材料，包括管道、密封胶、螺丝等。
3.安装水泵：将水泵放置在事先选择的位置上，并用螺丝将水泵固定好。
4.连接水源：将水源用管道连接到水泵的进水口，确保连接牢固并防止漏水。
5.连接出水管道：将水泵的出水口用管道连接到需要输送水的地方，如水箱、水管等。
6.安装逆止阀：为了防止水倒流，可以在水泵的出水管道上安装逆止阀。
7.电源接线：将水泵的电源线与电源插座连接，确保电源的安全可靠。
8.启动水泵：确保水泵的开关处于关闭状态，然后打开水源，按下水泵的启动开关，等待水泵启动并开始运行。
9.调试水泵：在水泵开始运行后，检查水泵的运转是否正常，观察水流是否平稳，以及是否有异常响声或漏水等情况。
10.完成安装：确认水泵正常运行后，将水泵周围的杂物清理干净，确保安装环境整洁。
以上为水泵自动型的安装方法，如有不明之处或需要更详细的说明，请参考水泵的安装说明书，或者请专业人士进行安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深井泵安装方法
一、深井泵安装
1、机泵一体卸下滤水网，然后打开注水和放气孔螺栓往电机内腔注满洁净的清水，一定确保注满，防止假满。
并检查电机各部是否漏水，发现漏水根据部位应调正胶垫上紧螺栓。
2、仔细检查电缆和接头有无碰伤或损坏，发现问题及时包孔。
3、用500伏兆欧表测定绕阻的绝缘电阻不低于150兆欧。
4、安装好保护开关和起动设备，并检查电机内水是否灌满然后上紧注水、放气孔螺栓，然后上好护线板、滤水网准备安装下井。
5、在深井泵的出水口安装短输水管一节，并用夹板夹住吊起落入井中，使夹板座落井台上。
6、再用一付夹板夹住另一节输水管，然后吊起降下与短输水管法兰相联接。
升起吊链拆下第一付夹板，使泵管下降井中又座落在井台上，依次反复进行安装，下井，直到全部装完，最后一节夹板不卸将泵固定在井口上。
7、最后放上并盖，弯管，闻阀出水管等。
8、下泵过程有卡住现象，要想法克服卡点，不能强行下泵，以免卡死。
9、大口井等安装泵时严禁人员下井。
10、保护开关和起动设备应配有电压、电流表、指示灯，并安装在配电盘上，放在井台周围适当的位置。
二、深井泵安装注意事项
1、深井泵应使用在含砂量低于0.01%的清水源，泵房内设预润水箱，容量应满足一次启动所预润水量。
2、新装或经过大修的深井泵，应调整泵壳与叶轮的间隙，叶轮在运转中不得与壳体摩擦。
3、深井泵在运转前应将清水通入轴与轴承的壳体内进行预润。
4、深井泵启动前，检查项目应符合下列要求：
（1）底座基础螺栓已紧固；
（2）轴向间隙符合要求，调节螺栓的保险螺母已装好；
（3）填料压盖已旋紧并经过润滑；
（4）电动机轴承已润滑；
（5）用手旋转电动机转子和止退机构均灵活有效。
5、深井泵不得在无水情况下空转，水泵的一、二级叶轮应浸入水位1m以下，运转中应经常观察井中水位的变化情况。
6、运转中，当发现基础周围有较大振动时，应检查水泵的轴承或电动机填料处磨损情况；当磨损过多而漏水时，应更换新件。
7、已吸、排过含有泥砂的深井泵，在停泵前，应用清水冲洗干净。
8、停泵前，应先关闭出水阀，切断电源，锁好开关箱。
冬季停用时，应放净泵中积水。
