多联机系统各品牌冷媒量计算软件
VRV系统介绍及算量工程量计算
VRV系统介绍及算量（工程量计算）VRV（Variable Refrigerant Volume）系统——变冷媒流量多联系统，即控制冷媒流通量并通过冷媒的直接蒸发或直接凝缩来实现制冷或制热的空调系统，又称空调多联机系统。
VRV系统由室外机、室内机和冷媒配管三部分组成。
一台室外机通过冷媒配管连接到多台室内机，根据室内机电脑板反馈的信号，控制其向内机输送的制冷剂流量和状态，从而实现不同空间的冷热输出要求。
系统特点：VRV 空调系统具有明显的的节能、舒适效果，该系统依据室内负荷，在不同转速下连续运行，减少了因压缩机频繁启停造成的能量损失；采用压缩机低频启动，降低了启动电流，电气设备将大大节能，同时避免了对其它用电设备和电网的冲击；具有能调节容量的特性，改善了室内的舒适性。
VRV 空调系统具有设计安装方便、布置灵活多变、建筑空间小、使用方便、可靠性高、运行费用低、不需机房、无水系统等优点。
需要计算的工程量：室内机、室外机、分歧器冷媒管（铜管）、冷凝水管（镀锌钢管）管道保温（像塑保温）、管道试验（气压实验、脱脂实验、压缩空气吹扫）室内机、室外机是算个数的，按相应的型号统计数量。
这里小编重点给大家讲一下冷媒管和分歧器的算量。
冷媒管的算量其实和其他的管道一样，是按照管径计算相应的长度。
但是它和其他管道不一样的地方是在于在图纸上的表示方法。
如图2如上图所示，冷媒管管径的标识是由两个管径组成的Φ31.75/19.05，也就是说，这一根CAD线代表着两根管，分别是气侧管和液侧管，管径大的为气侧管管径，小的为液侧管管径。
统计管道工程量的时候要按照单个管径去统计长度的，所以管道工程量计算的时候，需要多注意下，可能一不留神就会少算、算错。
再来说一下分歧器，分歧器又称分歧管，他的作用就是类似于普通水管里面的三通，用来连接冷媒管的。
和其他三通不同的是，在图纸上他是有相应的图例的表示的，例如上图中的三角形，表示的就是分歧器。
分歧器的算法和三通一样，按照连接冷媒管的规格型号计算个数。
EnergyPlus中关于多联机室外机参数的解释
●制冷量关于低温的曲线:Curve:Biquadraticf(x,y)=0.576882692+0.01744795*x+0.000583269*x^2 -1.76324E-06*y-7.47E-09*y^2-1.30413E-07*x*y;●制冷量边界曲线Curve:Cubicf(x)= 25.73473775 -0.03150043*x -0.01416595*x^211=<x<=30●制冷量关于高温的曲线:Curve:Biquadraticf(x,y)=0.6867358+ 0.0207631*x+ 0.0005447*x^2 -0.0016218*y -4.259E-07*y^2 -0.0003392*x*y;●制冷量总和修正系数(容量配比系数)Curve:Linearf(x)= 0.618055 + 0.381945*x;（1.0<x<1.5）1<f(x)<1.2●等量长度的配管修正系数Curve:Biquadraticf(x,y)= 1.0693794 -0.0014951 *x+ 2.56E-06*x^2 -0.1151104*y + 0.0511169*y^2 -0.0004369*x*y; 8<x<175;0.5<y<1.5先计算室外机，验证开始。
1．选型室外机能力修正方法：:额定容量配比系数。
:实际容量配比系数:室内机额定功率之和:室外机额定功率(EIO文件中显示的只是额定的容量配比系数)现在已经确定出室外机实际的容量配比系数。
:室外机能力修正系数:进入冷凝器的室外干球温度：室内湿球温度的加权平均值现在已经确定出，室外机的制冷能力关于温度的修正系数现在确定出来了配管的修正系数。
现在也确定出来了室外机的实际制冷量。
2. 实际运行的制冷量现在确定出来了室外机冷凝器的全热制冷量。
下面确定室内机的修正：现在得出了室内机的能力修正系数。
市场主流多联机外机数据对比
2012年7月序号美的MDV4+——1999年开始研发多联机25.2KW~180KW 27KW~200KW 5.88KW ～56KW 6.15KW ～51.2KW64MDV-( )W/DSN1-( )例：8匹，MDV-252(8)W/DSN1-890以2HP 为递增从8HP~64HP5种模块自由组合8、10HP 宽*高*深：960*1615*76512、14、16HP 宽*高*深：1250*1615*7655种模块重量分别为：198、198、268、280、280kg3R410A4 2.83～3.25冷媒形式产品图片EER COP型号组合方式2机器外观外形尺寸（单位：mm ）主管管径尺寸模块重量样本手册出版日期品牌1该类产品型号说明额定制冷容量额定制热容量制冷功率制热功率最多可连接室内机台数8HP：5.310HP：5.212HP：5.214HP：5.116HP：5.1无级调速，真正做到按需输出IPLV最高，舒适度较高；采用180°正弦波矢量驱动技术，保证变频器输出电流为平滑的正弦波曲线10-200HZ超宽频调节品牌广州日立形式全封闭涡旋压缩机（直流变频）特点采用了高技术含量的无刷直流电动机，转子为永久磁铁，不需要外部供给电流，减少损耗，因此效率较高。
磁体排列更科学，磁力线集中度更高，再加上采用稀土钕的磁体，则可较交流调速省电高达25%形式U型冷凝器特点采用CFD辅助换热模拟并优化管路设计，设有二排换热器，综合换热系数增大，换热效果更好。
高效内螺纹铜管，亲水膜铝箔翅片换热器，强化换热。
风量直流变频风扇电机，轴流风扇，无级调速，根据系统运行变化进行无级调速，保证系统压力最优状态。
运行效率更高，更稳定，噪音更低。
8、10HP风量12000m3/h12HP风量6500m3/h ×214、16HP风量7500m3/h×2室外静压本机组室外机静压10Pa,最高静压为81.8Pa（需定制）8电控部分：相序保护、电压保护、电流保护；压缩机：高压保护、低压保护、排气温度保护等系统：排气温度、回气温度、室内外环境温度、管温、排气压力等与电机、压缩机运行的完美结合。
VRF—变冷媒流量系统
以最常用的5hp机为例 机为例 以最常用的
2
高效节能--部分负荷性能更加卓越 高效节能 部分负荷性能更加卓越
• 提供 10%-100%的无级容量调节范 提供10% 100% 10 围，真正实现‘按需供冷/热’。 真正实现‘按需供冷/ • 按照多联式空调（热泵 ）机组国 按照多联式空调（热泵） 18837家 标 准 GB/T 18837-2002 测 得 的 综 合性能系数IPLV同样出色 合性能系数IPLV同样出色 IPLV
13
制热充分， 制热充分，安全可靠
YDCC暗装卧式室内机组可选配辅助电加热和热水盘管充分满足冬季制热 YDCC暗装卧式室内机组可选配辅助电加热和热水盘管充分满足冬季制热 需要。更重要的是，约克提供的PTC型电加热采取了五重安全保护措施， PTC型电加热采取了五重安全保护措施 需要。更重要的是，约克提供的PTC型电加热采取了五重安全保护措施， 让您安全无忧。 让您安全无忧。 五级安全保护： 五级安全保护： 1.电流过载保护 2.自动复位过热保护 3.熔断过热保护 4.PTC材料特性保护 5.表面不带电设计
VRF—变冷媒流量系统 变冷媒流量系统
国内VRF包括两类机组： 国内VRF包括两类机组：变频 VRF包括两类机组 及数码涡旋多联机 • 变频 VRF
直流变频： 直流变频：以日本品牌为主 大金，日立，三菱等） （大金，日立，三菱等） 交流变频： 交流变频：以本地品牌为主 海尔，美的，格力等）， ），基本 （海尔，美的，格力等），基本 上向日本品牌购买变频压缩机及 控制
1
高效节能—满负荷性能优异 高效节能 满负荷性能优异
• 采用最新数码涡旋技术 ， 制冷回路经过全面优化 设计， 设计 ， 机组制冷能效比平 均 达 到 3 .3 左 右 ， 制 热 能 效 比 平 均 达 到 3.6 左 右 ， 远高于传统家用空调系统 及变频多联系统。 及变频多联系统。
制冷仿真软件
5. 对多种制冷剂如 R134a,R22,R407c,R410A 等进行物性计算，减少查表的繁琐工作。也能 计算干空气和湿空气的各项物性参数。能直接利用软件对 HVACR 的国际和非国际单位 进行换算。此外，可计算混合空气状态。
6
压缩机模块
1.在主页面点击压缩机，然后在出现的对话框中点击Edit 2.压缩机参数输入（蒸发温度，冷凝温度，制冷量，输入功率）以及数据基于的入口过热度，过冷
度，运行频率，排量。
3。当单击页中的按钮Capacity，Power ，可得到图形，可用来教核数据输入的错误。 4. 存储数据（Save). 然后检查拟合误差。
21
冷凝器模块
1.在主页面点击冷凝器，然后在出现的对话框中输入参 数
2。基于试验数据输入修正系数
22
冷凝器模块
3。输入冷凝风机数据：风量是基于标准条件 （20C,1atm). 在计算时，这个风量将被转化到实 际工况下。
23
冷凝器模块
4。 输入分路数。 5. 存储 (Save)
24
冷凝器模块 *****************冷凝器结构参数输入的含义************
coolfairy空调设计计算软件1内容目录?功能介绍3?软件的功能4?空调设计思路6?压缩机模块7?简单循环模块21?冷凝器模块22?蒸发器模块28?制冷剂管模块30?系统计算312?系统计算31?毛细管模块32?热力膨胀阀模块34?制冷负荷估计35?制热负荷估计39?预冷预热估计41?报表打印输出42?应用计算器制冷剂物性湿空气物性混合空气单位转换47?换热器管路连接53功能介绍1
30
系统计算

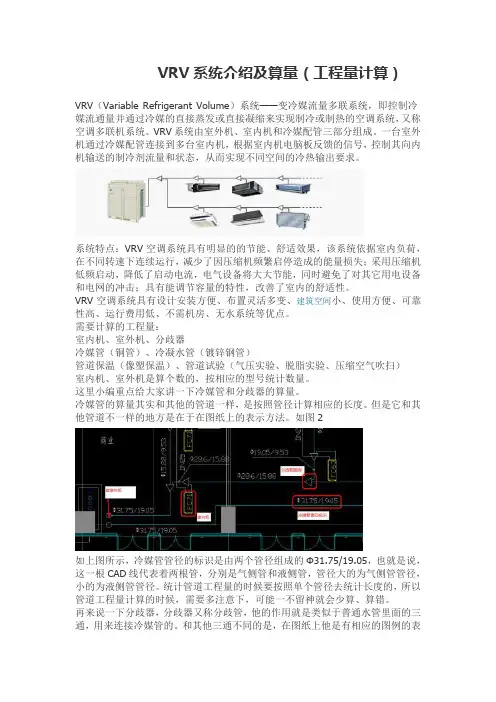

VRV系统介绍及算量(工程量计算)
VRV系统介绍及算量（工程量计算）VRV（Variable Refrigerant Volume）系统——变冷媒流量多联系统，即控制冷媒流通量并通过冷媒的直接蒸发或直接凝缩来实现制冷或制热的空调系统，又称空调多联机系统。
VRV系统由室外机、室内机和冷媒配管三部分组成。
一台室外机通过冷媒配管连接到多台室内机，根据室内机电脑板反馈的信号，控制其向内机输送的制冷剂流量和状态，从而实现不同空间的冷热输出要求。
系统特点：VRV 空调系统具有明显的的节能、舒适效果，该系统依据室内负荷，在不同转速下连续运行，减少了因压缩机频繁启停造成的能量损失；采用压缩机低频启动，降低了启动电流，电气设备将大大节能，同时避免了对其它用电设备和电网的冲击；具有能调节容量的特性，改善了室内的舒适性。
VRV 空调系统具有设计安装方便、布置灵活多变、建筑空间小、使用方便、可靠性高、运行费用低、不需机房、无水系统等优点。
需要计算的工程量：室内机、室外机、分歧器冷媒管（铜管）、冷凝水管（镀锌钢管）管道保温（像塑保温）、管道试验（气压实验、脱脂实验、压缩空气吹扫）室内机、室外机是算个数的，按相应的型号统计数量。
这里小编重点给大家讲一下冷媒管和分歧器的算量。
冷媒管的算量其实和其他的管道一样，是按照管径计算相应的长度。
但是它和其他管道不一样的地方是在于在图纸上的表示方法。
如图2如上图所示，冷媒管管径的标识是由两个管径组成的Φ31.75/19.05，也就是说，这一根CAD线代表着两根管，分别是气侧管和液侧管，管径大的为气侧管管径，小的为液侧管管径。
统计管道工程量的时候要按照单个管径去统计长度的，所以管道工程量计算的时候，需要多注意下，可能一不留神就会少算、算错。
再来说一下分歧器，分歧器又称分歧管，他的作用就是类似于普通水管里面的三通，用来连接冷媒管的。
和其他三通不同的是，在图纸上他是有相应的图例的表示的，例如上图中的三角形，表示的就是分歧器。
分歧器的算法和三通一样，按照连接冷媒管的规格型号计算个数。
冷媒追加量的计算
之间
大距离L3、L4、L5、L6（m）
10
5.管长追加制冷剂量要求：追加总制冷剂量＜4.5Kg（按以下方式计算，如果计算
得到追加制冷剂量超过4.5Kg，应减少联机配管长度。）
以上1～5条要求，配管安装必须全部满足。
追加充注制冷剂（外机自带2.8KgR410A制冷剂） 尽管机组内已充有制冷剂，但需要根据连接管径和管道长度追加充注制冷剂，制冷剂类型为 R410A，追加充注量计算如下： 按照全部液管长度计算 W11（Kg）：（φ9.52液管总长，m）×0.050 W12（Kg）：（φ6.35液管总长，m）×0.025 追加总量=W11+W12
追加。
制冷剂管段
液管
配管尺寸（mm）
气管
室外机到第一分歧管管段，（L1-
9.52
15.88
室内机与其最近的分歧管管段 （L3、L4、L5、L6）
6.35
12.7（除63、71风管机以外室 内机） 15.88（63、71风管
分歧管之间管径
9.52
15.88
EKRV112HR1DT-AK-A EKRV125HR1DT-AK-A
制冷剂管段
室外机到第一分歧管管段，（L1室内机与其最近的分歧管管段 （L3、L4、L5、L6） 分歧管之间管径
液管 9.52
6.35
9.52
配管尺寸（mm） 气管 15.88
12.7（除63、71风管机以外室 内机） 15.88（63、71风管
15.88
EKRV140HR1DT-AK-A
EKRV160HR1DT-AK-A
室外机到最远分歧管配管长度L1-L6（m）
50
室内机到分歧管之 室内机与距室外机最近的分歧
冷却循环水计算软件大全
冷却循环水计算软件大全冷却循环水计算软件是工程领域中的一种常用工具，用于计算和优化冷却循环水系统的设计和运行参数。
这些软件可以根据用户提供的输入数据，通过数值计算和模拟技术，得出系统的各种参数和特性，帮助用户实现能耗节约和系统优化的目标。
下面是一些常用的冷却循环水计算软件。
1. HTRI Xchanger Suite：HTRI Xchanger Suite是一款专业的热交换器设计和性能计算软件，可以用于计算冷却循环水系统中的热交换器的性能参数，如传热系数、压降等。
该软件提供了多种计算模型和方法，适用于不同类型和结构的热交换器。
2. EES (Engineering Equation Solver)：EES是一款通用的工程计算软件，可以用于求解各种工程问题，包括冷却循环水系统的计算。
它提供了丰富的物性数据库和数值计算功能，用户可以根据自己的需求设置系统的输入参数，计算出流体的温度、压力、流量等参数。
3. PipeFlow Expert：PipeFlow Expert是一款专业的管道流动和压力损失计算软件，可以用于在冷却循环水系统中计算管道的流量、速度和压力损失等参数。
它提供了多种管道材料和流体模型，可以根据用户输入的管道尺寸、材料和流体性质，计算出系统的流动特性。
4. Cooling Tower Analysis Software：这是一款专门用于冷却塔系统设计和分析的软件，可以用于计算冷却塔的传热和湿空气混合特性，并分析系统的运行参数和能耗。
该软件提供了多种模拟算法和清晰的结果展示，用户可以通过调整系统的设计参数，达到最佳的冷却效果。
5. Aspen HYSYS：Aspen HYSYS是一款多功能的工艺模拟和计算软件，可以用于模拟和优化各种工艺系统，包括冷却循环水系统。
用户可以通过该软件建立系统的流程图和物质平衡模型，通过优化操作变量，获得最佳的系统性能和能耗。
6.TRACE700：TRACE700是一款专门用于建筑能源分析和模拟的软件，可以用于计算和优化大型建筑物的冷却循环水系统。
冷媒追加公式及标准
冷媒追加公式及标准一、多联机冷媒系统冷媒追加公式及标准R22系统追加制冷剂量R(kg) R = ()76.06.28⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()58.04.25⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()38.02.22⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()29.01.19⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()19.09.15⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()115.07.12⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()065.053.9⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()035.035.6⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 R410A 系统追加制冷剂量R(kg)R = ()68.06.28⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()52.04.25⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()38.02.22⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为+ ()27.01.19⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()18.09.15⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()12.07.12⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()06.053.9⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()023.035.6⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为1、依据室内机、室外机连接液侧配管的管径和长度，计算冷媒的追加量，追加冷媒为R22。
冷媒配管在5m 以内，不需在追加冷媒。
2、冷媒追加量的计算(单程管长L ≥5m)R22冷媒追加量的计算（单程管长L ≥5米）。
注：L---液管长度(m)3、追加量应写在室外机铭牌上。
4、制冷剂的追加量必须用电子称等测量。
主流品牌R410A冷媒多联机比较
标准容量从2.8KW到28KW 2.8/4.0/5.0/5.6/6.3/7.1/8.0/9. 0/11.2/14.0/16.0/22.4/28.0 共 13档
容量从1.8KW到15KW 1.8/2.2/2.8/3.6/4.5/5.6/7.1/8. 0/9.0/10.0/11.2/12.5//14.0/15. 0 共14档
比，室外机输出的容量可根据负荷 无级调节
而变化，从而实现无级容量调节 10HP、12HP主机为37级
而变化，从而实现无级容量调节 30Hz～115Hz，每1Hz为1级 共85级 而变化，从而实现无级容量调节
14HP、16HP主机为51级
10%-100%
20%~114%
20%-140%
容量调节范围为10~100%
变频双转子式压缩机
5-12HP单模块双压机 14-20HP双模块多压机 22-34HP三模块多压机 36-48HP四模块多压机
全封闭低压腔涡旋式压缩机 数码涡旋+普通涡旋压缩机组合
8-24HP为单模块多压缩机结构 26-50HP为双模块多压缩机结构
变频双转子+定频涡旋式
全封闭低压腔涡旋式压缩机 数码涡旋+普通涡旋压缩机组合
8～16HP为单模块 18～32HP为双模块 34～48HP为三模块 50～64HP为四模块
全封闭高压腔涡旋式压缩机 直流变频+定速组合涡旋压缩机
全封闭低压腔涡旋式压缩机 喷气增焓数码涡旋+普通涡旋压缩 全封闭涡旋式变频压缩机 机组合
整装一体机，室外机只有一个变频 压机，最多6个
-
-
全封闭数码涡旋压缩机 数码压缩机+定速压缩机
-
明装吊顶/落地式
所有室内机标配辅助电加热，YDCP 可选更大型号电加热
