有关农网中10kV配电线路故障指示器的运用分析
浅析故障指示器在10kV线路上的安装与应用
开 。依此类推， 一般 主干线路 以安装 ３组 为宜 ， 另外安 装地 点 应考虑交通方便 的杆塔 ， 便于故障时观察 。这样 把主干线 路分 成 ４个 自然段 ， 故 障时 ， 故 障点 至电源之 间所装 设的指 示器 将
有红色标记指示 ， 巡 线人员 可根据各 指示 器动作 与否 ， 正 确 判
１ ）线路 出线开关跳闸后 ， 首先检查 Ｄ１ 动作情况 。没动作 ， 事故点在站 内 ， 或操 作、 控制 系统 误动 作 ， 排 除线 路事 故 的可 能； 动作了 ， 排除站 内原因 ， 通知线路维护部门查线 处理 。 ２ ）线路维护部门接到 Ｄ ｌ 指示 器动作通 知后 ， 迅速到 Ｂ点
检查指示 器 Ｄ ２ 、 Ｄ ３ 动作 情况。Ｄ ２ 、 Ｄ ３ 都 没有动作 ， 说 明 事 故 点
７ 安装 点选择 和事故 范围判 断
安装点的选择 ， 主要依据如何 才能最迅速地 判断事故 点范 围 。一 般 安装 于 ：
（ １ ）线 路 分 段 处 。对 于 １ Ｏ ｋ Ｖ 主干线路应在 ２ ｋ ｍ 左 右 的 耐 张 杆 或 有线 路 断路 器 的前 一 基 杆 处 安 装 一 组 ， 便 于 故 障 时 断
（ ３ ）变 电站 出线 出 口处 ， 如图 ３ 所示 。
Ｉ
电站 １ Ｏ ｋ Ｖ濠 冲线和 １ １ ０ ｋ Ｖ天亭变 电站 １ ０ ｋ Ｖ朗头线的线路 上安装了线路故 障指示器 。通过一年 时间的运行 ， 故障指 示器 动作可靠率超过 ９ Ｏ ， 大 大缩 短 了线路 故障查 找时 间， 提 高 了 事故后送电效率。２ ０ １ ４年 ， 从 线路发生 的接地 事故看 ， 故 障指 示器均能准确 显 录线 路 故 障的地 点 ， 从 而缩短 了故障修 复时 间， 节省 了大量 的人力 、 物力 。如原来线路 发生故 障时 ， 一 般每 次都要动用 １ ０ ￣２ ０人 、 ４ ～５ 辆 车， 少则 ３ ｈ 、 多则半天才能找 出 故障点 ， 而现在只需 ２人 、 最多 １ ｈ就可以发现故 障点 。该装置
10kV架空线路短路故障指示器的应用
Ｅ 昌圃
皇 查壅 主＿——持－● ：杨●＿留＿＿名＿＿
Ｎ Ｏ Ｎ Ｇ ＣＵ Ｎ Ｄ ＩＡ ＮＧ Ｏ ＮＧ
１ ０ ｋＶ架 空线路 短路故障指示器的
（４５６４００）国 网河 南滑县 供 电公 司 张志伟 姚 晓 宁 张志 慧
短 路 故 障 指 示 器 ，可 用 来 指 示 线 路 是 否 发 生 了 相 间 短 路 故 障 ，哪 一 相 与 哪 一 相 发 生 了短 路 ，从 而 快 速 锁 定 发 生 相 间 短 路 故 障 的 位 置 区 间 ，快 速 查 找 故 障 ，缩 短 停 电 时 间 。作 为 实 现 配 网 自动 化 的 重 要 元 件 ，短 路 故 障 指 示 器 （以 下 简 称 指 示 器 ）的 使 用 要 点 如 下 。
（１）该 指 示 器 仅 用 作 相 间 短 路 指 示 ，而 不 能 作 为 接 地 指 示 。 其 适 用 的 电 压 等 级 要 参 照 使 用 说 明 书 。
（２）指 示 器 可 直 接 用 在 裸 导 线 或 绝 缘 线 （不 用 破 坏 绝 缘 ）上 。可 在 线 路 带 电 的情 况 下 直 接 安 装 。

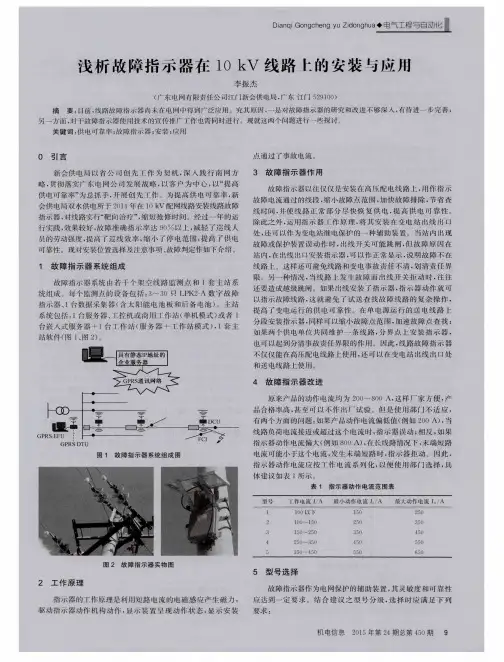

浅析故障指示器在10KV线路上的安装与应用
浅析故障指示器在10KV线路上的安装与应用摘要：电力线路非常容易外界问题出现问题，施工人员必须在电线安装过程中就尽量避免一些容易出现的安装问题，确保线路使用安。
目前，检查线路故障有很多种方法，施工人员想要实现线路正常安装以及使用，必须不断寻求新的检测方法。
接地故障指示器作为在线路故障检测过程中经常使用的一种设备，在寻找线路故障方面作用明显。
关键词：接地故障指示器、10KV、安装1、前言我国线路系统也逐渐随着时代发展有比较明显的进步，现今人们家中家用电气越来越多，使用传统接地设备已经不能满足用户日常需求，近些年来，故障指示器在我国有广泛的应用，能够准确检测出电路设备存在的问题以及各处连接短路等问题。
故障指示系统在维护线路安全，保证线路安全与稳定方面都有着非常重要的作用，能够极大解决用户用电问题。
2、运行原理在进行具体讲解之前，笔者先向大家介绍一故障指示器的基本运行原理，它的作用非常多，可以随时根据线路情况对线路故障检测，施工人员也可以通过故障指示系统分析线路故障原因从而制定相关处理方案，故障指示器能够非常好的发挥指示等各种作用。
工作原理主要由两个原理构成。
2.1、翻牌显示翻盘显示主要指在用电设备发生线路问题时，指示器能够显示故障发生位置，在故障产生的一瞬间，电容会释放电流，故障检测器能够通过对电容的监测，检测到电流，并且监测接地指示线电压问题，在相关位置发出警告，检测器显示故障的方法是利用本身带有的故障指示牌，故障发生，信号盘位置发生变化，从白色变为对应红色。
2.2、利用光信号接地线路出现问题时，经常会出现线路电流突然变大的情况，在故障发生时，电容能够瞬间变大，指示器检测到这种变化以后，一方面以数字形式呈现出来，另一方面，超出标准数值的故障发生的一瞬，指示器能够检测到电容电流瞬间变大，用数值显示出来，这时候，故障显示系统就能够判断系统出了超出标准的数值，这时候，系统指示灯就会闪红光，显示设备出现问题。
10kv配电线路故障分析与自动技术应用
10kv配电线路故障分析与自动技术应用发布时间：2021-07-26T10:26:49.130Z 来源：《科学与技术》2021年第9期作者：姚文鑫[导读] 10kv 配电线路是电力系统中的重要一环，其多用于电力系统的配电网络，用以利用 10kv 配电线路将电网与用户紧密的联系在一起。
姚文鑫国网甘肃省电力公司岷县供电公司甘肃岷县 748400摘要：10kv 配电线路是电力系统中的重要一环，其多用于电力系统的配电网络，用以利用 10kv 配电线路将电网与用户紧密的联系在一起。
随着经济的快速发展为做好电力的供应保障，各地都构建起了大量的 10kv 配电线路。
10kv 配电线路结构复杂是电网与用户连接的重要部分，其工作的稳定性直接影响着电力供应的可靠性与稳定性。
10kv 配电线路一旦出现故障经直接影响用户的日常用用电，因此，在 10kv 配电线路的运行维护中需要积极就 10kv 配电线路运行中的常见故障进行分析，并积极利用自动化技术解决好 10kv 配电线路故障，提高效率。
关键词：10kv配电线路；故障；运行维护；自动化电力是现代社会所广泛应用的一种基础性能源,随着我国经济的快速发展对于电能的需求也在不断的增加,做好10kv 配电线路的建设与运维保障对于经济的健康稳定发展有着极为重要的意义。
10kv 配电线路是电网中的重要组成部分,其是连接最终用户与电网之间的重要媒介,积极做好 10kv 配电线路的运行维护与故障检修对于保障10kv 配电线路的正常运行有着极为重要的意义.本文在分析10kv配电线路常见故障的基础上对如何做好10kv配电线路的运维进行了讨论,通过自动化技术的应用保障10kv配电线路的安全、高效的运行。
1 10kv 配电线路特点10kv 配电线路的结构一致性较差，根据各地用电情况的不同10kv 配电线路的结构也有所差异。
10kv 配电线路的结构可以呈现为放射状、用户专线、环网等多种形式。
10kv 配电线路在城市和农村区域的线路也有所不同，在农村地区及城市远郊多采用的是 10kv 配电线路架空线路形式，而在城市核心区域则多采用的是电缆线路。

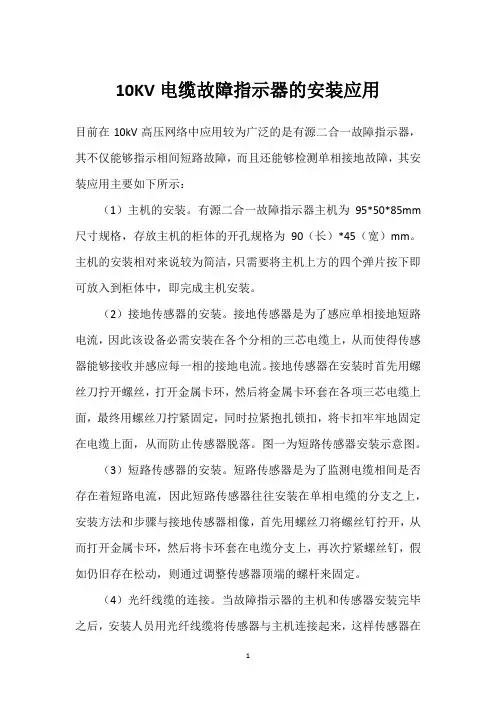

10KV电缆故障指示器的安装应用
10KV电缆故障指示器的安装应用目前在10kV高压网络中应用较为广泛的是有源二合一故障指示器，其不仅能够指示相间短路故障，而且还能够检测单相接地故障，其安装应用主要如下所示：（1）主机的安装。
有源二合一故障指示器主机为95*50*85mm 尺寸规格，存放主机的柜体的开孔规格为90（长）*45（宽）mm。
主机的安装相对来说较为简洁，只需要将主机上方的四个弹片按下即可放入到柜体中，即完成主机安装。
（2）接地传感器的安装。
接地传感器是为了感应单相接地短路电流，因此该设备必需安装在各个分相的三芯电缆上，从而使得传感器能够接收并感应每一相的接地电流。
接地传感器在安装时首先用螺丝刀拧开螺丝，打开金属卡环，然后将金属卡环套在各项三芯电缆上面，最终用螺丝刀拧紧固定，同时拉紧抱扎锁扣，将卡扣牢牢地固定在电缆上面，从而防止传感器脱落。
图一为短路传感器安装示意图。
（3）短路传感器的安装。
短路传感器是为了监测电缆相间是否存在着短路电流，因此短路传感器往往安装在单相电缆的分支之上，安装方法和步骤与接地传感器相像，首先用螺丝刀将螺丝钉拧开，从而打开金属卡环，然后将卡环套在电缆分支上，再次拧紧螺丝钉，假如仍旧存在松动，则通过调整传感器顶端的螺杆来固定。
（4）光纤线缆的连接。
当故障指示器的主机和传感器安装完毕之后，安装人员用光纤线缆将传感器与主机连接起来，这样传感器在电缆上接受到的电流信息就能过通过光纤输送至主机之中，从而依据电流的大小，主机推断是否进行翻牌或闪灯动作。
安装时将光纤线缆插入到主机的光纤线头之中，然后再旋紧光纤帽，使得光纤与主机紧密地连接在一起，从而杜绝因接触不良带来的信号中断事故。
总而言之，随着我国电力事业的不断进展，10kV高压电缆网络成为了电力输送的重要途径，电缆头作为线路连接的核心配件，其制作质量打算着供电网络平安运行。
同时在线路上安装故障指示器能够在线路消失故障时快速地找到故障源，为工作人员开展准时进行抢修节省了珍贵的时间，进而保证了电力输送的持续稳定。

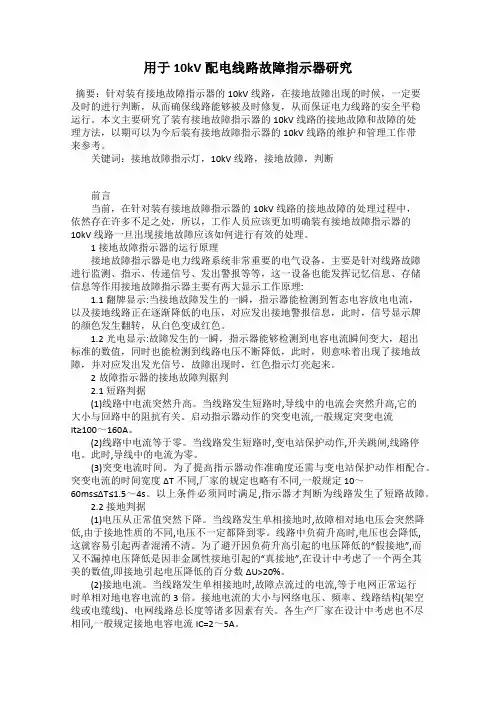

用于10kV配电线路故障指示器研究
用于10kV配电线路故障指示器研究摘要：针对装有接地故障指示器的10kV线路，在接地故障出现的时候，一定要及时的进行判断，从而确保线路能够被及时修复，从而保证电力线路的安全平稳运行。
本文主要研究了装有接地故障指示器的10kV线路的接地故障和故障的处理方法，以期可以为今后装有接地故障指示器的10kV线路的维护和管理工作带来参考。
关键词：接地故障指示灯，10kV线路，接地故障，判断前言当前，在针对装有接地故障指示器的10kV线路的接地故障的处理过程中，依然存在许多不足之处，所以，工作人员应该更加明确装有接地故障指示器的10kV线路一旦出现接地故障应该如何进行有效的处理。
1接地故障指示器的运行原理接地故障指示器是电力线路系统非常重要的电气设备，主要是针对线路故障进行监测、指示、传递信号、发出警报等等，这一设备也能发挥记忆信息、存储信息等作用接地故障指示器主要有两大显示工作原理:1.1翻牌显示:当接地故障发生的一瞬，指示器能检测到暂态电容放电电流，以及接地线路正在逐渐降低的电压，对应发出接地警报信息，此时，信号显示牌的颜色发生翻转，从白色变成红色。
1.2光电显示:故障发生的一瞬，指示器能够检测到电容电流瞬间变大，超出标准的数值，同时也能检测到线路电压不断降低，此时，则意味着出现了接地故障，并对应发出发光信号，故障出现时，红色指示灯亮起来。
2故障指示器的接地故障判据判2.1短路判据(1)线路中电流突然升高。
当线路发生短路时,导线中的电流会突然升高,它的大小与回路中的阻抗有关。
启动指示器动作的突变电流,一般规定突变电流It≥100～160A。
(2)线路中电流等于零。
当线路发生短路时,变电站保护动作,开关跳闸,线路停电。
此时,导线中的电流为零。
(3)突变电流时间。
为了提高指示器动作准确度还需与变电站保护动作相配合。
突变电流的时间宽度ΔT不同,厂家的规定也略有不同,一般规定10～60ms≤ΔT≤1.5～4s。
以上条件必须同时满足,指示器才判断为线路发生了短路故障。
10kV配电线路故障定位系统的分析与应用
10kV配电线路故障定位系统的分析与应用摘要:随着电网安全运行的要求逐渐增高,衡量电网运行的最重要核心指标是供电的可靠性。
我国城乡配网大都是采用单辐射树状方式,尤其是郊区架空线路主要以10kV馈电线路为主,由于线路供电半径较长、分支线路多,线路走廊条件差,在恶劣天气时接地和短路故障时有发生,严重影响了电网供电的安全和可靠性。
因此,本文主要就10kV 配电线路故障定位系统的原理进行了分析,并对线路故障定位实际应用做了阐述。
关键词:10kV配电网线路故障定位系统1 引言近年来,我国城乡的配电网络主要以lOkV配电网络为主,其他发达地区配电线路采用“手拉手”的供电方式,但目前绝大部分配电网络还是采取单辐射树状方式供电,供电可靠性比较差。
由于城乡的配电网络负责供电的区域广、地形复杂、负荷分散,造成10kV线路错综复杂,供电半径过长,线路分支较多,每条馈线上装设负荷开关,将馈线分成不同的供电区段,造成运行方式复杂。
由于采用单电源供电,当复杂的配电网络某一处发生故障,将造成变电站馈线保护动作,开关跳闸,中断供电。
供电部门在收到线路故障的停电信息之后,需要尽快查找故障地点,消除故障,恢复送电。
目前,查找故障点的方法均采用人工巡视方法,依靠操作人员沿线路巡视查找故障点,当故障发生在庄稼生长期、大风、雷雨、大雪等恶劣的天气或者线路处于林区、山沟、河流等地形复杂地区以及故障发生在夜间的时候,将给巡视人员查找故障造成巨大的困难,往往查找到故障点要花费很长的时间,而故障却很容易处理。
这种查找故障的方法不但消耗了大量的人力、物力,更会造成线路停电时间过长,给用户带来一定的损失。
为了向用户提供连续可靠的电能,故障点的及时发现和快速消除故障、尽快恢复供电就显得非常重要。
2 配电线路故障定位系统10kV配电网中性点不接地,属于小电流接地系统。
配电网在实际运行过程中,通常会发生接地和相间短路故障,一般接地故障的发生较多,尤其是在雷雨、大风等恶劣自然天气情况下,发生单相接地故障的几率比较频繁。
10kv故障指示器使用说明书
10kv故障指示器使用说明书1. 介绍故障指示器的作用和意义：10kv故障指示器是一种用于检测和指示10kv电力线路上存在的故障的设备。
它可以有效地帮助维护人员对电力线路进行故障定位和排除，提高电网的可靠性和稳定性。
2. 故障指示器的基本原理和工作方式：故障指示器通过检测电力线路上的电流和电压变化来判断是否存在故障。
当电力线路发生短路、接地故障或过载等情况时，故障指示器会根据预设的故障电流和故障持续时间进行指示，以提醒维护人员存在故障。
3. 故障指示器的安装和操作步骤：首先，将故障指示器安装在需要检测的电力线路上，并连接好电源。
然后，根据设备提供的说明书设置合适的故障电流和故障持续时间阈值。
最后，将故障指示器置于工作状态，监测电力线路上的故障情况。
4. 故障指示器的指示方式和结果解读：故障指示器通常通过LED灯、声音提示或通信模块等方式进行指示。
当故障指示器发出指示信号时，维护人员可以根据指示灯的颜色、闪烁频率或声音提示的特征来判断故障的类型和位置。
同时，也可以通过通信模块将故障信息传输至监控中心，以便及时采取相应的维修措施。
5. 故障指示器的特点和优势：故障指示器具有灵敏度高、反应迅速的特点，能够在故障发生后及时进行指示，提高故障定位的准确性和效率。
此外，故障指示器还具有安装方便、操作简单、可靠性高等优势，可以广泛应用于各类10kv电力线路的故障检测和维护工作中。
6. 故障指示器的注意事项和维护保养：在安装和使用故障指示器时，需要注意选择适合的型号和规格，确保其与电力线路的匹配性。
同时，定期对故障指示器进行检测和校准，保证其正常工作。
在维护过程中，避免故障指示器受到外界物质的污染和损坏，保持其灵敏度和可靠性。
总之，10kv故障指示器是对电力线路上故障进行检测和指示的重要设备，其使用说明书对于维护人员合理安装和操作具有重要意义，能够提高电力系统的可靠性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有关农网中10kV配电线路故障指示器的运用分析
发表时间：2016-08-22T14:11:45.137Z 来源：《电力设备》2016年第11期作者：曹艳琴苏冠琼
[导读] 线路故障指示器具备检测线路短路和单相接地故障并发出报警信息的功能。
曹艳琴苏冠琼
（国网河南上蔡县供电公司河南驻马店 463800）
摘要：随着经济和社会的快速发展，其对电网安全稳定运行的可靠性的要求也越来越高。
在农网10kV配电线路中，线路故障指示器具备检测线路短路和单相接地故障并发出报警信息的功能。
在线路发生故障后，巡线职员可借助指示器的报警显示，迅速找出并确定故障区段，同时找出故障点。
本文就此展开相关论述。
关键词：配电线路布局设计农网故障指示器
前言：线路故障指示器具备检测线路短路和单相接地故障并发出报警信息的功能。
在线路发生故障后，巡线职员可借助指示器的报警显示，迅速找出并确定故障区段，同时找出故障点。
故障指示器还能够做到实时检测线路的运行状态和故障发生的地点，诸如送电、停电、接地、短路、过流等。
在线路运行状态发生变化时迅速告知值班职员以及治理职员，快速做出处理决定，能极大地进步供电可靠性、进步用户的满足度。
一、故障指示器的基本概况
线路故障指示器具备检测线路短路和单相接地故障并发出报警信息的功能。
其本体由传感器和显示器两分组成，传感器负责探测导线通过的电流，显示器负责对传感器送来的电流信息进行判断，达到整定值即翻红牌指示。
故障指示器按使用环境分类有户外型、户内型；按使用场所分类有架空线型、电缆型、面板型；按功能分类有短路型、单相接地型、混合型；按故障报警分类有机械翻转型、闪亮发光型、数据传输型、复合型；按故障检测方式分类有在线监测型、离线检测型。
二、农网10kV配电线路中故障指示器的布局设计
故障指示器的合理正确布局设计是确保及时发现故障点、缩小停电范围和减少停电时间的有效手段。
为了解决线路故障时盲目巡线，造成的停电时间长、供电可靠性低等诸多问题，故障指示器的安装点应进行合理的设计。
1、安装在变电站出口。
为了判明故障点是在变电站内还是站外，首先必须要在变电站出口第一基杆塔上布设一组故障指示器，这样可以判明故障是由线路原因造成，还是由变电站出线故障造成的。
2、主干线上安装。
在主干线路上，根据线路长度、以往故障发生的规律、线路所经地区地理环境、气候特点、线路健康状况等情况，一般每间隔2～5千米安装故障指示器一组，且安装在交通便利，方便巡视人员观察的位置。
对于故障率高的线路，可根据实际情况缩短线路间距安装。
此外，对于长度超过3千米或者承担重要负荷的分支线路可采用对线路分段布设故障指示器。
三、农网10kV配电线路中故障指示器的具体应用
1）概况。
某地区共有10kV农网线路127条，线路长度5385.38公里，现有公用配电变压器4382台，专用配电变压器1692台。
存在线路长、供电半径大、用户分散，绝缘化率及设备自动化率水平较低，线路健康水平较差。
一旦发生线路故障，故障查找困难，范围大，停电时间长。
该地区10kV配电系统，全部采用中性点不接地或经消弧线圈接地的运行方式。
当线路发生单相接地故障时，由于故障电流小、弧光造成的接地不稳定等原因，致使故障点难以查找。
遂决定使用故障指示器。
2）组成。
10kV配电线路故障指示器主要由主站、信号源、通讯终端、故障指示器探头构成：1）主站接收信号源发送故障信息，通过无线GPRS发送管理人员。
2）信号源在10kV线路发生单相接地故障时向故障线路发送脉冲信号，给挂在线路上的FI-3A6(F\W)故障指示器提供动作的判据。
3）通讯终端接收无线发射探头发回的故障点信息，通过GSM或GPRS向信号源发送运行状态和故障信息。
4）故障指示器探头以无线信息向通讯终端发生故障信息。
3）工作原理。
10kV配电线路故障指示器工作原理为：当接地故障发生时，信号源检测到零序电压超过预设门槛值，同时检测到三相电压不平衡，达到延时定值后，信号源内的交流接触器动作，向10kV线路中注入电流脉冲，经10kV故障相线路、接地点流回信号源，由此构成接地回路。
故障指示器检测到流经该回路的脉冲电流后翻拍指示。
工作原理见图。
4）试运营统计。
在该地区某变电站的8条10kV配电线路进行安装配电线路故障指示器，经过近五个月的设备投运期间考核，设备运行稳定可靠，达到了预期的目的。
期间，故障指示器投运期间线路故障统计表如。
5）效果分析。
该地区10kV配电线路走径通道地形复杂，部分线路供电半径长达40km左右。
受地形及自然环境影响，故障频发，多为单项接地、相间短路等故障，切故障发生后，所属变电站只能监控故障类型，对故障点无法准确判断。
故障点的查询主要问题三个方面：一是停电面积大，往往是由一处接地或短路故障应发整条线路或分支线路大面积停电。
二是停电时间长、故障发生后，无法判断准确的故障地点、只能人工进行逐级排查，所需故障查询时间长，尤其是在恶劣天气下，查询难度较大，投诉不断。
三是需要投入人力、车辆多，
成本较高。
通过安装的配电故障指示器后，可以及时隔离故障区域，尽可能缩小停电范围区域，减少线路越级跳闸。
通过安装可以自动隔离故障的一体化开关，将故障区域尽可能隔离在最小范围内。
从而减少了停电范围，提高供电可靠性。
此外，线路发生故障，该系统能自动发出警报，在应急指挥中心大屏上推出故障区域描红画面，故障信息区域提示信息，同时将相同内容的短信发至相关人员手机上。
线路运检人员根据故障提示信息，有目的地排除故障，减少了巡线工作量。
另一方面，这也大大降低运行维护单位工作量、减少人员、车辆工作量。
对故障抢修、供电可靠性、优质服务等工作有所保障、有所提升。
四、小结
总之，线路运行的安全管理是电力系统运行中不可或缺的重要组成部分，农网10kV配电线路中故障指示器的运用，很大程度上提高了农村电网自动化水平，配电线路安装故障指示器，在发生故障时，能够迅速判断、隔离故障区域，更快恢复无故障线路的供电，减少停电面积，减轻线路巡检人员的劳动强度，加快事故的处理，有效提高了配电供电可靠性。
参考文献
【1】刘健.配电网故障处理研究进展[J].供用电，2015（04）。
【2】卢兴旺.线路故障指示器的分类及应用[J].农村电气化，2006(01)。
