冷却系统的组成及特点
冷却系统的组成及特点
一、引言
冷却系统是现代工业和生活中不可或缺的一部分，它主要负责将热量从设备或环境中移除，以保持设备的正常运行和环境的舒适度。
本文将介绍冷却系统的组成及特点。
二、冷却系统的组成
1. 冷却器：冷却器是冷却系统的关键组成部分，它负责将热量从流经其的流体中移除。
冷却器可以是风冷式或水冷式，风冷式冷却器通过空气对流来实现散热，而水冷式冷却器则通过循环冷却水来实现散热。
2. 泵：泵是冷却系统中的另一个关键组成部分，它负责将冷却水从冷却器输送到需要散热的设备，并将废热排放到环境中。
泵可以是离心泵、轴流泵或混流泵等。
3. 温度传感器：温度传感器用于监测冷却系统中的温度变化，以便及时调整冷却器的运行参数，确保设备保持在适当的温度范围内。
4. 控制阀：控制阀用于调节冷却水的流量，以实现冷却系统的自动控制。
控制阀可以是调节阀、闸阀或蝶阀等。
5. 管道和接头：管道和接头用于连接冷却系统中的各个组件，形成
完整的冷却回路。
管道可以是金属管、塑料管或橡胶管等。
三、冷却系统的特点
1. 高效性：冷却系统能够迅速地将热量从设备或环境中移除，确保设备的正常运行和环境的舒适度。
2. 自动化：现代冷却系统通常采用自动控制系统，可以根据设备的实际需求和环境条件自动调节冷却水的流量和温度，实现高效的能量利用。
3. 环保性：冷却系统可以通过回收和利用废热来降低能耗，减少对环境的污染。
此外，水冷式冷却器还可以利用循环水来实现零排放。
4. 可扩展性：冷却系统可以根据设备的容量和需求进行扩展，以满足不同规模的应用需求。
5. 可靠性：冷却系统的设计通常考虑了抗腐蚀、抗冻结和抗振动等因素，以确保其在各种环境条件下都能稳定运行。
四、结论
冷却系统在现代工业和生活中发挥着重要作用，它的组成和特点使其能够高效、环保、可靠地实现热量移除。
冷却系的工作原理
冷却系的工作原理冷却系统是车辆引擎中不可或缺的一部分，它的主要作用是保持引擎的温度在一个合适的范围内，以确保引擎能够高效运转。
冷却系统通常由水泵、散热器、风扇、水箱、冷却液和管道等部件组成。
下面我们来详细了解一下冷却系统的工作原理。
首先，冷却系统的工作原理是基于热传导和自然对流的物理原理。
当引擎运转时，会产生大量的热量，如果没有冷却系统来散发这些热量，引擎很快就会过热而损坏。
因此，冷却系统的主要任务就是将引擎产生的热量带走，保持引擎的温度在一个安全范围内。
其次，冷却系统的工作原理是通过循环冷却液来实现的。
冷却液首先通过水泵被抽送到引擎周围，吸收引擎产生的热量，然后流入散热器。
在散热器中，冷却液与外界空气进行热交换，将热量散发出去，然后再被泵送回到引擎周围，循环往复。
同时，风扇的作用是在慢速行驶或怠速状态下增加空气流动，增强散热效果。
另外，冷却系统的工作原理还涉及到了冷却液的特性。
冷却液通常是一种抗腐蚀、抗冻和抗沸腾的混合液体，它能够在不同温度下保持稳定的物理性质，以确保引擎在各种工况下都能得到有效的冷却。
最后，冷却系统的工作原理也需要注意保持系统的密封性。
冷却系统中的管道、连接件和密封圈都需要保持完好，以防止冷却液泄漏，影响冷却效果。
同时，冷却系统的冷却液需要定期更换，以保持其良好的冷却性能。
总的来说，冷却系统的工作原理是通过循环冷却液、热交换和保持密封性来实现的。
只有当这些方面都得到有效的保障，冷却系统才能够正常工作，确保引擎的正常运转。
因此，对于车辆的冷却系统，我们需要定期检查和维护，以确保其能够始终保持良好的工作状态。
冷却系统的组成和作用
冷却系统的组成和作用随着机械设备的不断发展，机械设备的使用频率和运行时间也越来越长，这就给机械设备的运行带来了很大的压力，而机械设备的温度也会随之升高。
如果机械设备的温度过高，就会导致机械设备的性能下降，甚至会造成机械设备的故障，从而影响生产效率。
因此，冷却系统的作用就显得尤为重要。
冷却系统是一种能够将机械设备中的热量转移出来，降低机械设备温度的系统。
冷却系统的主要组成部分包括水泵、散热器、水箱、水管、水温传感器等。
下面，我们将分别介绍这些组成部分的作用和原理。
一、水泵水泵是冷却系统中最重要的部件之一。
它的作用是将冷却液从水箱中抽出，经过散热器后再回到水箱中循环使用。
水泵的原理是利用机械能将液体压缩，并将液体推动到高处。
水泵的结构一般包括叶轮、泵体、轴承、密封件等部件。
二、散热器散热器是冷却系统中的另一个重要部件。
它的作用是将冷却液中的热量传递到空气中，使机械设备的温度得以降低。
散热器的原理是利用空气的流动将热量带走。
散热器的结构一般包括芯片、风扇、外壳等部件。
三、水箱水箱是冷却系统中存放冷却液的容器。
冷却液在循环过程中，需要不断地从水箱中抽出，经过散热器后再回到水箱中。
水箱的材料一般是塑料或金属，其结构一般包括进水口、出水口、水位计等部件。
四、水管水管是冷却系统中连接各个部件的管道。
水管的作用是将冷却液从水泵中抽出，经过散热器后再回到水箱中。
水管的材料一般是塑料或金属，其结构一般包括进水口、出水口、弯头等部件。
五、水温传感器水温传感器是冷却系统中的一个重要部件。
它的作用是监测机械设备的温度，当温度过高时，自动启动冷却系统。
水温传感器的原理是利用热敏电阻或热电偶测量机械设备的温度。
水温传感器的结构一般包括感温元件、信号放大器、数字转换器等部件。
综上所述，冷却系统是机械设备中非常重要的一个组成部分。
它能够将机械设备中的热量转移出来，降低机械设备温度，从而保证机械设备的正常运行。
冷却系统的主要组成部分包括水泵、散热器、水箱、水管、水温传感器等。
冷却系统工作原理及发动机高温故障常见原因
四 案例分析
案例二：水温高
车辆信息：
发动机型号 故障日期
--------
发动机编号 故障里程（KM）
F000779 5200
反映情况：车辆水温高有反水现象，且先后出现3次故障，检 修车辆更换节温器、副水箱、水泵后高温故障并未排除。之后 检修全车管路及整机情况并更换节温器及水温传感器，3月15 日再次出现高温情况。 原因分析：拆解发现气缸盖与缸体之间出厂时并未压实缸垫， 2、3缸处缸垫被冲坏，缸盖及缸体处有明显凹凸不平缺陷。
四 案例分析
案例三：某车辆行驶较长时间后，发动机水温过高
故障分析：进行冷却系统基本检查没有发现异常，更换节温器 、散热器盖以及散热器后故障依旧。检查散热器风扇电气部分 ，电子风扇温控系统正常，用故障诊断仪检测，发动机数据流 中除了水温值偏高外，其他参数都在正常范围内。但风扇持续 运转时间明显过长，后发现散热器两个风扇旋转方向相反（一 只风扇导线接反）。 原因分析：风扇旋转方向错误，风扇将发动机内的热空气向外 吹出，与另一只正常旋转的风扇吸入空气的风向相反，因此两 股气流相互抵消（散热器风冷不够）。发动机长期运行后，引 起发动机水温过高。。
整车冷却系统组成图（左视图）:
副水箱布置在冷却系统管 路最高点。副水箱开启压 力0.12MPa，超过此压力 值，副水箱盖会开启泄压 。
二 冷却系统工作原理
整车冷却系统组成图:
发动机回水 管（散热器 出水管）
发动机 补水管
发动机回水 管（散热器 出水管）
发动机 除气管
发动机出水 管（散热器 进水管）
11 发动机
点火时间早或晚
12 发动机
混合气过稀，燃烧速度慢，在做功中燃烧放出的热量增加。
四 案例分析
简述汽车冷却系统的构造
简述汽车冷却系统的构造
汽车冷却系统主要由以下部分组成：
1. 水泵：水泵是冷却系统的核心部件，负责推动冷却液在系统中流动，以带走发动机产生的热量。
2. 节温器：节温器的作用是控制冷却液的大小循环，使发动机的温度快速达到理想状态。
3. 水箱：水箱负责储存大量冷却液，作为发动机与外界热交换的媒介，将发动机的热量排出。
4. 水箱风扇：当水温达到一定温度时，水箱风扇开始工作，帮助将水箱中的热量排出。
5. 水管：水管是冷却系统中必不可少的部分，用于连接各个部件，使冷却液能在系统中流动。
6. 水温传感器：水温传感器用于测量发动机的水温，作为喷油量控制的一个依据。
汽车冷却系统的主要作用是防止发动机过热，并使发动机尽快升温并保持恒温。
通过水泵、节温器、水箱、水箱风扇和水管等部件的协同工作，冷却系统能够有效地将发动机产生的热量散布到周围的空气中。
汽车发动机冷却系的作用组成及水路分析
汽车发动机冷却系的作用组成及水路分析汽车发动机冷却系统是汽车发动机工作的重要组成部分，它的主要作用是维持发动机的工作温度在适宜的范围内，防止发动机因过热而损坏，并提高汽车的燃油经济性和排放性能。
本文将详细介绍汽车发动机冷却系统的作用、组成和水路分析。
发动机冷却系统的作用：1.维持发动机的工作温度：发动机工作时会产生大量的热量，如果没有冷却系统及时冷却，发动机温度会不断上升，超过发动机所能承受的上限，导致发动机损坏并造成事故。
冷却系统通过循环冷却液来吸收和带走发动机产生的热量，保持发动机温度在适宜的工作范围内。
2.提高发动机的燃油经济性：发动机在高温下工作时，燃油的燃烧效率会降低，燃油的消耗也会增加。
冷却系统及时降低发动机温度，使发动机始终处于一个较佳的工作温度范围，从而提高燃烧效率，减少燃油的消耗。
3.改善发动机的排放性能：高温下，发动机的排气温度也会升高，从而使废气中的有害物质增加，如氮氧化物（NOx）和未燃烧的烃类物质。
冷却系统能够有效降低发动机温度，减少废气中有害物质的产生，提高汽车的环保性能。
冷却系统的组成：1.水泵：水泵是冷却系统的核心部件，它通过带动转子叶片，将循环冷却液从冷却液箱吸入，并通过水管输送到发动机散热器。
2.发动机散热器：发动机散热器是冷却系统的重要组件之一，它负责将热量从冷却液传递给空气，使冷却液快速散热降温。
一般来说，发动机散热器由密排列的散热管和散热风扇组成。
3.冷却液箱：冷却液箱是存储循环冷却液的容器，冷却液通过水泵从冷却液箱中吸入，经过发动机散热器散热后再返回冷却液箱。
4.热传感器：热传感器能够感知发动机的温度变化，并将信号传送给发动机控制单元（ECU）。
ECU会根据收到的信号调整冷却系统的工作，确保发动机的温度保持在合适的范围内。
水路分析：进水路：冷却液从冷却液箱中通过水泵被吸入，然后沿着进水管路流入发动机散热器。
冷却液在流过散热管时与散热管的壁面进行热交换，将发动机产生的热量传递给散热器。

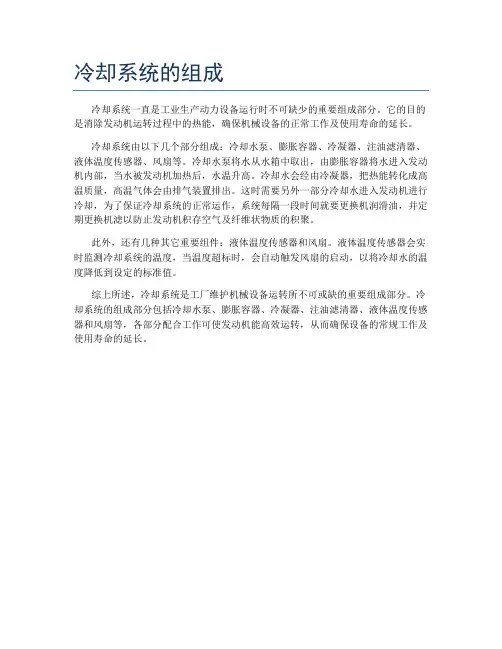

冷却系统的组成
冷却系统的组成
冷却系统一直是工业生产动力设备运行时不可缺少的重要组成部分。
它的目的是消除发动机运转过程中的热能，确保机械设备的正常工作及使用寿命的延长。
冷却系统由以下几个部分组成：冷却水泵、膨胀容器、冷凝器、注油滤清器、液体温度传感器、风扇等。
冷却水泵将水从水箱中取出，由膨胀容器将水进入发动机内部，当水被发动机加热后，水温升高。
冷却水会经由冷凝器，把热能转化成高温质量，高温气体会由排气装置排出。
这时需要另外一部分冷却水进入发动机进行冷却，为了保证冷却系统的正常运作，系统每隔一段时间就要更换机润滑油，并定期更换机滤以防止发动机积存空气及纤维状物质的积聚。
此外，还有几种其它重要组件：液体温度传感器和风扇。
液体温度传感器会实时监测冷却系统的温度，当温度超标时，会自动触发风扇的启动，以将冷却水的温度降低到设定的标准值。
综上所述，冷却系统是工厂维护机械设备运转所不可或缺的重要组成部分。
冷却系统的组成部分包括冷却水泵、膨胀容器、冷凝器、注油滤清器、液体温度传感器和风扇等，各部分配合工作可使发动机能高效运转，从而确保设备的常规工作及使用寿命的延长。
冷却系统的分类
冷却系统的分类冷却系统是指用于控制和调节机械设备、电子设备或工业过程中温度的系统。
根据不同的应用领域和工作原理，冷却系统可以分为多个分类。
本文将详细介绍常见的冷却系统分类及其特点。
1. 根据工作原理分类1.1. 直接冷却系统直接冷却系统是通过直接将冷却介质与被冷却物直接接触来进行散热的一种方式。
它可以进一步分为以下几种类型：•气体冷却：通过将气体（如空气）直接吹拂在被冷却物表面，利用气体对热量的传导和对流来实现散热。
•液体冷却：通过将液体（如水或油）直接流动在被冷却物表面，利用液体对热量的传导和对流来实现散热。
•相变材料冷却：利用相变材料在相变过程中吸收或释放大量热量，从而实现对被冷却物的散热。
1.2. 间接冷却系统间接冷却系统是通过介质传热来实现散热的一种方式。
介质可以是气体、液体或固体，常见的间接冷却系统包括：•水冷系统：利用水作为冷却介质，通过水循环和换热器来将热量从被冷却物传递到外部环境。
•蒸汽冷凝系统：利用蒸汽作为冷却介质，通过蒸汽凝结释放大量热量，从而实现对被冷却物的散热。
•空气冷却系统：利用空气作为冷却介质，通过风扇或风道将空气吹拂在被冷却物表面，从而实现散热。
2.1. 工业冷却系统工业冷却系统主要应用于工业生产过程中需要控制设备或材料温度的场合。
根据具体需求，工业冷却系统可以采用不同的工作原理和结构设计。
•工业水循环冷却系统：通过水循环和换热器来控制设备温度，广泛应用于钢铁、化工、电力等行业。
•工业冷冻系统：通过制冷剂的蒸发和压缩来实现低温环境，适用于食品加工、医药制造等需要低温处理的领域。
•工业空气冷却系统：利用风扇或风道将大量空气吹拂在设备表面，实现散热，常见于电子设备、发动机等领域。
2.2. 汽车冷却系统汽车冷却系统主要用于控制发动机温度，防止过热。
根据工作原理和结构设计，汽车冷却系统可以分为以下几种类型：•水冷系统：通过水循环和散热器来控制发动机温度，是目前大多数汽车所采用的冷却方式。
核电站的冷却系统原理
核电站的冷却系统原理核电站是利用核能产生电能的重要设施，其中冷却系统在核电站中起到了至关重要的作用。
冷却系统的主要功能是控制核反应堆的温度，保证核能的稳定释放，并有效保护设施的安全运行。
本文将介绍核电站冷却系统的原理和工作流程。
一、核电站的冷却系统概述核电站的冷却系统主要由循环系统和蒸汽系统组成。
循环系统负责冷却反应堆，并将产生的热量传递至蒸汽系统；蒸汽系统则是将热能转化为动能，带动涡轮发电机产生电能。
二、冷却系统的循环系统核电站的循环系统主要由冷却剂、循环泵和换热器组成。
冷却剂是循环系统的核心，其主要目的是吸收核反应堆产生的热量，并将其带走。
常用的冷却剂有轻水、重水和氦气等。
1. 轻水冷却系统轻水冷却系统是目前最常用的冷却系统。
其基本原理是通过水的循环流动吸收核能释放的热量。
在反应堆中，燃料棒中的核裂变会产生大量热能，轻水冷却系统通过循环泵将冷却剂（轻水）从反应堆中吸收热能后，输送到换热器中，再将冷却剂中的热量传递给蒸汽系统。
2. 重水冷却系统重水冷却系统采用的是重水作为冷却剂。
重水是一种含有重氢的水，对中子的吸收能力较强，具有良好的减速中子效果。
重水冷却系统的工作原理与轻水冷却系统相似，但由于重水的吸收特性，反应堆的控制更为精确，有利于提高核能发电的效率。
3. 氦气冷却系统氦气冷却系统是一种采用高温气体作为冷却剂的新型系统。
该系统常用于高温气冷堆反应堆，可以在极高温度下工作。
氦气冷却系统的冷却原理是通过高温氦气从核反应堆吸收热量后，通过换热器传递给蒸汽系统或直接用于驱动涡轮发电机。
三、冷却系统的蒸汽系统蒸汽系统是核电站冷却系统的另一个重要组成部分。
其主要功能是将循环系统传递过来的热量转化为动能，带动涡轮发电机产生电能。
在蒸汽系统中，高温高压的冷却剂通过换热器将热量传递给工质（常为水）产生蒸汽，然后蒸汽通过高压管道进入涡轮发电机组，推动涡轮快速旋转，最终产生电能。
蒸汽释放完能量后，通过冷凝器冷却成水，再次回到循环系统进行循环。
冷却系统介绍
(二）北奔冷却模块匹配及模块化规划
冷却系统模块化规划
(三）冷却液特性及使用
冷却液组分： 水 防冻剂（乙二醇、丙二醇等） 添加剂（一般不超过5%，缓蚀剂、防垢剂、消泡剂、
着色剂）
冷却液牌号： -25#，-30#，-35#，-40#，-45#，-50#（按照冰点分类）
冷却液中的水必须使用蒸馏水或去离子水
风扇在旋转运动时，由于使周围空气发生了定向运动， 产生了静压，而静压则为冷却模块所需风量提供动力， 使冷却空气由散热器高压一侧流向低压一侧。
整车冷却系统冷却空气压力变化
风扇静压曲线
风扇硅油离合器
风扇硅油离合器根据控制方式 的不同，可分为：
双金属片硅油离合器（利用离 合器前端的双金属片受热膨胀 特性控制硅油阀门的开度，控 制硅油量）；
b. 护板为金属冲压成型， 连接于上下水室之间， 与外围零部件相连接。
散热器芯体由散热管及波形散热带组 成，散热管为扁管并与波形散热带相 间地焊在一起
散热器芯子和水室是通过机械咬边 的方式连接的，将主片城墙咬紧水 室边缘，促使主片凹槽内的EPDM 橡胶压缩，从而达到密封的效果；
散热管种类及其排布方式：
补偿水箱结构及工作原理
补偿水箱安装布置在散热器上方，其上有加水口和 盖、空气-蒸汽阀盖、散热器和发动机机体的空气 和蒸汽排气管接口、以及与水泵联结的补水口。补 偿水箱上有冷却液加注口，同时也是冷却系统内空 气排气口。
补偿水箱功能及容积确定：
当冷却系统工作时，冷却液受热膨胀并产生蒸汽泡， 补偿水箱吸收来自散热器和发动机机体内的蒸汽及冷 却液，确保系统压力稳定，工作可靠正常。同时它与 水泵联结，当冷却系统内缺少冷却液时，可以补偿系 统冷却液，确保系统正常循环。它的总容积不小于整 个系统冷却液容量的20%，膨胀容积不小于整个系统 冷却液容量的6%，补偿容积不小于整个系统冷却液容 量的7%。
(完整版)汽车冷却系统讲解ppt
冷却系统的分类
按冷却介质分
可以分为水冷和风冷两种类型。水冷 系统利用冷却液作为传热介质，而风 冷系统则利用空气作为传热介质。
按节温器分
可以分为蜡式和石蜡式两种类型。蜡 式节温器利用蜡的热胀冷缩原理控制 冷却液的循环流动，而石蜡式节温器 则利用石蜡的热胀冷缩原理。
02
冷却系统的主要部件
散热器
散热器是冷却系统中的 主要部件之一，负责将 冷却液中的热量散发到 空气中。
水泵的性能取决于其叶轮的设计、泵壳的形状以 及密封件的可靠性。
水泵由叶轮、泵壳和密封件等组成。叶轮负责将 冷却液吸入并推出，泵壳则负责将叶轮产生的压 力传递给冷却液，密封件则保证冷却液不泄漏。
水泵需要定期检查和维护，以确保其正常运转， 并保持良好的散热效果。
节温器
节温器是冷却系统中的控制元件，用 于调节冷却液的温度。
风扇是冷却系统中的重要辅助 部件，用于将空气吹向散热器 ，帮助散发冷却液中的热量。
风扇是冷却系统中的重要辅助 部件，用于将空气吹向散热器 ，帮助散发冷却液中的热量。
风扇是冷却系统中的重要辅助 部件，用于将空气吹向散热器 ，帮助散发冷却液中的热量。
水泵
水泵是冷却系统中的循环动力源，负责将冷却液 在系统中循环流动。
传递到散热器中散发掉。
冷却液由防冻剂、水和其他添 加剂组成，具有防冻、防锈、
防腐等功能。
冷却液的品质和浓度对冷却系 统的性能和寿命有重要影响。
冷却液需要定期更换，以防止 其变质和积累杂质，影响散热
效果和发动机寿命。
03
冷却系统的维护与保养
冷却系统的维护与保养
