初三物理电路和电路图练习题(1)
电路和电路图练习1．将下列元件用导线连接起来使小灯泡能够发光，并在右边方框中画出相应的电路图。
2、根据实物图，在下边方框中画出相应的电路图（1）（2）（3）3.根据电路图连接实物图（1）（2）4、试指出下面电路有什么错误，并改正。
5、一个开关能够控制3个灯泡，试画出连接方式。
电路与电路图专题训练班级________姓名____________学号_______ 1、如图所示的电路中，正确的是( )2、分析图所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1、L3是串联C、L1、L2 、L3是串联D、L1、L2 、L3是并联3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。
4、关于电源短路及其危害，下列说法中正确的是( )A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线C．短路就是电路中没有开关D．短路时，电源会发热而烧坏5、如图所示，下列电路中，开关同时控制电灯和电铃的是（）7、甲乙两个办公室为了互相传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按电键都只能使对方的电铃发声，正确的电路图应是是图中11中的：( )8、如图(7)所示电路，以下说法正确的是( )A．只接通S1灯亮，电铃响B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响9、如图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯．10、如图所示，要使灯L1和L2串联，应该闭合开关，断开开关；如果要使灯L1与L2并联，则应该闭合开关，断开开关，如果三只开关全闭合，电路发生。
11、如图所示，要使灯A和B并联，则必须接通开关( )A．Sl和S2B．S2和S3C．Sl和S3D．S212、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。
13、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。
14、某同学连好上题中所述电路后发现：将关断开时，两灯均发光，当开关闭合时，一盏灯发光，另一盏灯却熄灭了，试画出该同学所连接电路的电路图，他所连电路和错误是_________________。
15、如图7所示，按电路图用笔画线作导线，将元件连接起来.16、如图所示，在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到。
某同学试了一下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭，这两个小灯泡究竟是串联连接，还是并联连接，请你写出判断方法。
17、用线条代替导线，将图20中的电器元件连成电路。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组18、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯。
19、如图所示，是一个不完整的电路，请在图中的A、B、C三处填入（或不填）适当的电路元件（选择电源、开关、电压表中的任意两种器材），使电路成为并联电路．20、如图所示，是某工厂数控机床上关键部件的控制盒，控制盒内有三个接线柱ABC和指示灯和电铃各一只，当连接AC时，灯亮、铃不响；当连接AB时，铃响、灯不亮；当连接BC时，灯不亮、铃不响．请根据上述情况，设计出符合要求的电路．21、根据图11—15(a)的电路图，在图11—15 (b)中画出对应的实物连接图．22、在图11—16中，根据实物图，画出相应的电路图．23、根据图11—17所示的实物图，画出电路图．24、根据图11—18所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．25、将图11—19中的电路元件按电路图连接成实物图．(要求导线不交叉)26、请把图中的电路元件连成电路图。
要求：S只控制L1，S2控制干路。
3．马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是（）A．串联的 B．并联的C．可能是串联的，也可能是并联的 D．不能确定是何种连接方式4．日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是（）A．串联的 B．可能是串联也可能是并联的C．并联的 D．电灯与插座间是串联的，其它用电器是并联的5．如图所示，下列电路中，开关同时控制电灯和电铃的是（）6．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分．图1a中L1、L2是联，S控制图1b中L1、L2是联，S1控制，S2控制图1c中L1、L2是联，S1控制，S2控制7．根据图2实物，在右图线框内画出对应的电路图．8．如图3所示的电路，这时灯L1，灯L2．（填“不发光”或“发光”）灯L1和L2是联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．图1bL1L2S1S2图1cL1L2S1S2图1aSL2 L1L1L2 S图29．如图4所示的某段电路中，A 、B 、C 、D 、E 是四个接线柱．A 接电源的负极，E 接电源的正极． （1）用导线连接A 、B ，则电流通过灯 ，它们是 联的；（2）用导线只连接C 、D ，则电流通过灯 ，它们是 联的．10．按图5所示的电路，在右画线框内出相应的电路图．正确识别电路图，是初中学生的最基本的能力要求，一些电学计算也总是要事先进行电路情况分析，中考中所占比重较大，中考中的电学压轴题的难点、关键点往往就是电路识别问题，是普遍学生觉得难以弄懂，并且也是高中学习及以后从事涉及电学知识工作中还会经常遇到的问题，因此，必须高度重视。
要过好识别电路这关，必须扫清知识、方法上的障碍。
现将几个关键的问题提出来和大家一道探讨，以期抛砖引玉。
一、串、并联电路的概念及特点人教版新教材八年级上册第106页是这样说的：“两个小灯泡首尾相连，然后接到电路中，我们说这两个灯泡串联”和“两个小灯泡的两端分别连在一起，然后接到电路中，我们说这两个灯泡是并联”，原老教材第二册第57页也有类似的叙述。
我们从上述关于串联和并联的定义中不难看出串、并联电路的特点，串联电路只有一条通路，各用电器通则都通，断则都断，互相影响，无论开关接在何处均控制整个电路，而并联电路有两条或多条支路，各用电器独立工作，干路的开关控制整个电路，支路的开关只控制其所在的那一路。
二、串、并联电路的判断方法1．用电器连接法分析电路中用电器的连接法，逐个顺次连接的是串联，并列接在电路两点间的是并联。
2．电流法在串联电路中电流没有分支，在并联电路中干路的电流在分支处分成了几部分。
3E 图4图53．共同接点数法在串联中，某一用电器与另一用电器只有一个共同的连接点，而在并联中，某一用电器与另一用电器有两个共同的连接点。
4．在分析电路连接情况时，从电源正极开始，顺着电流的方向，一直到电源的负极。
5．由于在初中阶段多个用电器的连接不涉及混联，因而对于初中生来说，电路连接的最终结果只能是电路两种基本连接方式——串联和并联之一。
6．由于电路图画法的多样性，也造成学生不习惯而难以辨认，此时只须将原电路图整理改画成常见的标准形式，透过现象看本质。
7、几个常见电路元件的特殊处理我们在分析电路连接情况时，往往是针对用电器而言的，其它元件如开关、电压表、电流表等这些“拦路虎”，对我们分析比较复杂的电路来说负面影响很大，如果既可将有些元件从电路图中拆掉，又能保证那些元件拆掉后不影响用电器的原连接情况的的话，原电路图就可以得到简化，以便揭开“庐山真面目”。
为此，我们完全可以依据所拆元件的特性进行简化，其方法是：1．开关若是开关闭合，就在原开关处画一导线连通，若是开关断开，就将此路完全去掉不要。
2．电压表由于电压表的电阻很大，因此可把连电压表处当成开路，只须把电压表拆掉即可。
3．电流表由于电流表的电阻很小，因此可把连电流表处当成短路，电流表拆下处要用导线连通。
通过上述方法所得的简化图表示出的用电器连接情况即为原电路中用电器连接情况。
此步最好在草稿纸上，用铅笔先画出原电路图后，从电源正极开始，逐一依序增删，直到电源负极为止。
四、关于电表示数问题首先弄清楚各电表是测的什么物理量，电流表测的是通过哪个的电流就是看它串在哪一路上，电压表测的是谁的电压就看电压表直接接在谁的两端（注意：电源电压是总电压即最高电压，如在图10中，不能说电压表测的是电源与R1的总电压，而只能说是R3的电压）。
有时对比较复杂的电路，还需要结合上述第三条将电路简化后，再将电表依照原电路图逐一还原到电路中去判断，以降低难度。
五、滑动变阻器的变化首先弄清楚滑动变阻器的连接情况。
由于滑动变阻器的使用是“一上一下，各用一个”，连入电路的就是滑片与下接线柱间的这部分，很多人在电路图上看不懂滑动变阻器的连接情况，就是没懂其实物连接与元件符号是完全一致的道理，其实，当滑片滑动时我们就可在电路图上直接看这部分是变长了还是缩短了，从而确定其连入电路的阻值是增大了还是减小了，只有真正弄清楚了这个问题才能进一步弄清楚其电流、电压变化的情况，以及整个电路的电阻变化，电流、电压变化的情况。
如图13中滑动变阻器的元件符号上画有斜线部分为连入电路部分。
中考物理《电路设计与原理图》专项练习题(含答案)
中考物理《电路设计与原理图》专项练习题(含答案）学校:___________班级：___________姓名：___________考号：___________1.某停车场有自动和人工两种抬杆放行方式。
车辆自动识别装置识别车牌成功，1S 自动闭合，付费成功2S 自动闭合，电动机工作，抬杆放行；若识别车牌失败，1S 无法闭合，则付费后利用人工闭合3S 电动机工作，抬杆放行。
下列电路设计符合此功能的是（ ）A. B. C. D.2.张明同学发现，未戴头盔骑行“共享助力车”存在安全隐患。
于是他设计以下改进方案：在头盔内加装遥控设备，控制下列助力车工作电路中开关S 2的通断。
骑行前，扫码成功后开关S 1闭合，指示灯L 亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S 2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。
下列电路符合以上设计要求的是（ ）A. B. C. D.3.如图，在动车站的自动检票闸机口，乘客需刷身份证同时进行人脸识别，两个信息都符合后闸机门（电动机）才自动打开，可检票通过。
身份证和人脸识别系统相当于开关，信息符合后开关自动闭合，下列模拟电路中，符合上述要求的是（ ）A. B. C. D.4.如图所示的“电阻测量盒”，内有电源（电压不变且未知）、阻值已知的定值电阻0R 、开关和电流表，并引出两根导线到盒外。
将盒外的两根导线分别与待测电阻x R 的两端相连，根据开关闭合、断开时电流表的示数，可以算出x R的阻值。
设计的盒内电路图，其中不符合要求的是（）A. B. C. .5.计算机鼠标内装有自动控制传感器，其工作原理电路如图所示。
物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P左右移动，通过电压表示数变化可反映出物体M移动的距离。
当物体M向左移动时（）A. 电流表示数不变，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电压表示数和电流表示数的比值变大D. 电压表示数和电流表示数的比值不变6.如图所示为多挡位加热器的电路图，电热丝1R的电阻小于电热丝2R的电阻。

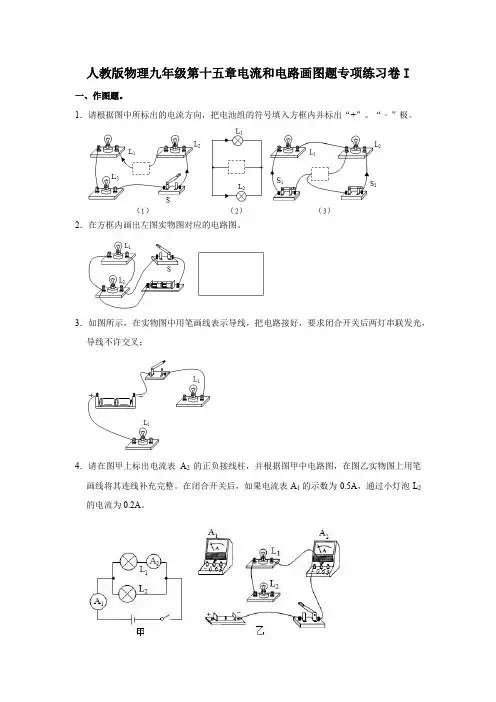

人教版物理九年级第十五章电流和电路画图题专项练习卷I(原题卷)
人教版物理九年级第十五章电流和电路画图题专项练习卷I一、作图题。
1．请根据图中所标出的电流方向，把电池组的符号填入方框内并标出“+”、“﹣”极。
2．在方框内画出左图实物图对应的电路图。
3．如图所示，在实物图中用笔画线表示导线，把电路接好，要求闭合开关后两灯串联发光，导线不许交叉；4．请在图甲上标出电流表A2的正负接线柱，并根据图甲中电路图，在图乙实物图上用笔画线将其连线补充完整。
在闭合开关后，如果电流表A1的示数为0.5A，通过小灯泡L2的电流为0.2A。
5．上图只改一根导线，要求符合L1、L2并联，A1测通过L2电流，A2测干路电流，开关控制整个电路。
（要求在错误的导线上打×，然后画出正确的连接位置）2分6．请根据实物电路图，在方框中画出对应的电路图。
7．如图所示，请在图上只改动一根导线，使两只电流表分别测干路和支路的电流。
要求：在需要改动的导线上画“×”，将改动后的导线画出，导线不能交叉。
8．根据实物图画出电路图。
9．请根据图所示的实物连接图，在虚线框内画出与它对应的电路图。
10．根据电路图连接实物图。
11．根据电路图连接实物图。
12．有一个电源，两个开关，一个灯泡、一个小电动机，某次实验时，需要实现两个开关各控制一个用电器且互不影响，请在题图中画出实验电路图。
13．某保密室有三道门，关上一道门相当于闭合一个开关。
只要有一道门没有关上，红色和绿色的指示灯都会发光。
当三道门都关上时，红灯会熄灭，只有绿灯会发光。
请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在如图中用笔画线将实物连接成符合要求的电路。
（要求：连线不能交叉，线头接在接线柱上。
）14．楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。
请根据以上要求在虚线框内将如图中的电路连接完整。

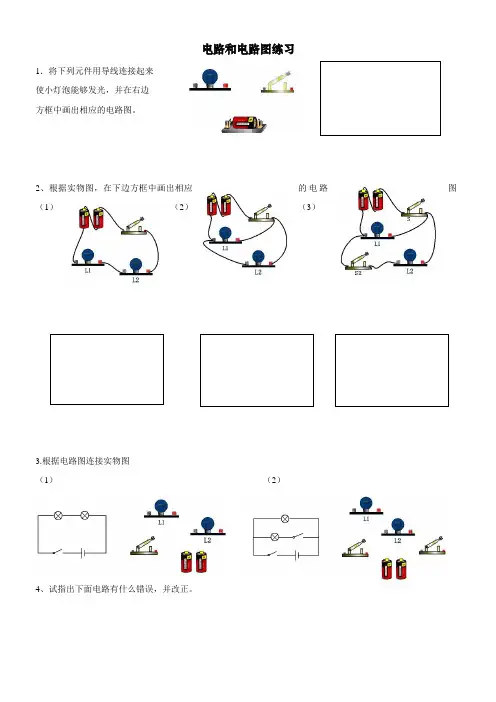

经典初三物理电路图练习题
电路和电路图练习1．将下列元件用导线连接起来使小灯泡能够发光，并在右边方框中画出相应的电路图。
2、根据实物图，在下边方框中画出相应的电路图（1）（2）（3）3.根据电路图连接实物图（1）（2）4、试指出下面电路有什么错误，并改正。
5、一个开关能够控制3个灯泡，试画出连接方式。
[电流强度]1 电流强度：1秒内通过导体横截面的电量。
简称电流。
电流计算公式：I=Q/t Q为电量单位库，t 为时间单位秒。
2 1安培的规定：如果在1秒内通过导体横截面的电量为1库导体中的电流就是1安培。
安培是法国的科学家。
3 1安培＝1000毫安(mA) 1毫安＝1000微安(μA)4 测量电流的仪表是电流表。
符号A5 使用电流表的注意事项：1 电流表要串联在电路中2 电流要从"+"接线柱入，"-"接线柱出。
3 被测电流不能超出电流表的量程。
4 绝对不允许不经过用电器而把电流表直接连在电源两极上。
6 串并联电路的电流特征：串联电路中电流处处相等。
并联电路中干路中的电流等于各支路中电流的和[电压]1 电压的作用：电压使电路中形成电流。
电源是提供电压的装置2 电压的单位：伏特，简称伏. 另外还有千伏、毫伏、微伏1伏特＝1000毫伏1毫伏＝1000 微伏3 测量电压的仪表是：电压表4 电压表的使用注意事项：1 电压表要并联在电路中 2 电流要从"+"接线柱入，"-"接线柱出。
3 被测电压不能超出电压表的量程。
5串并联电路的电压特征：串联电路的总电压等于各用电器的电压和并联电路的电压等于各支路中的电压并且等于电源电压。
[电阻]1电阻：导体对电流的阻碍作用的大小(不同的物体电阻一般不同)2 电阻的单位：欧姆(Ω) 千欧、兆欧1兆欧＝1000000欧姆3 1欧姆的规定：如果导体两端的电压是1伏，通过的电流是1安则这段导体的电阻就是1欧姆。
4 决定电阻的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。

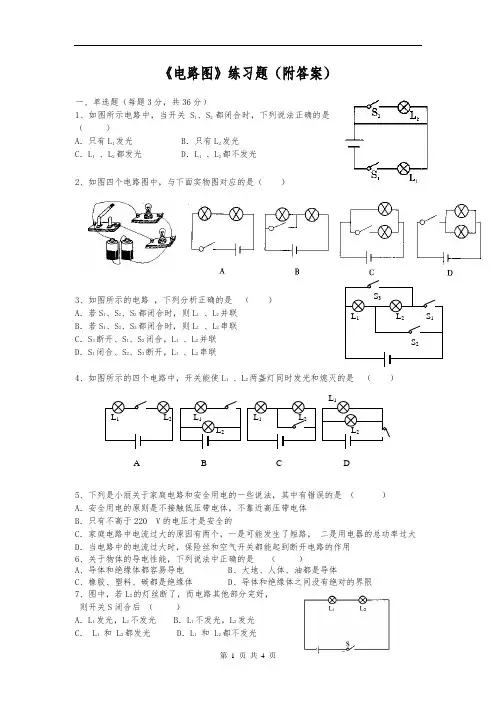

初中物理电路图练习题及答案(最新最全)
《电路图》练习题（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是（）A．只有L1发光 B．只有L2发光C．L1、L2都发光 D．L1、L2都不发光2、如图四个电路图中，与下面实物图对应的是（）3、如图所示的电路，下列分析正确的是（）A．若S1、S2、S3都闭合时，则L1、L2并联B．若S1、S2、S3都闭合时，则L1、L2串联C．S3断开、S1、S2闭合，L1、L2并联D．S1闭合、S2、S3断开，L1、L2串联4、如图所示的四个电路中，开关能使L1、L2两盏灯同时发光和熄灭的是（）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是（）A．安全用电的原则是不接触低压带电体，不靠近高压带电体B．只有不高于220 V的电压才是安全的C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是（）A、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限7、图中，若L2的灯丝断了，而电路其他部分完好，则开关S闭合后（）A．L1发光，L2不发光B．L1不发光，L2发光C． L1和 L2都发光D．L1和 L2都不发光L2L1L2L1L2L1L2L1A DCBL2L1S1S3S28、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。
初三物理电路图习题(含答案)
况是
。
L 1 和 L 2 的发光情
（ 2）针 对 上述现 象，该 电路存在 的问题
是
。
（ 3）图上只改动一根导线， 使两只电流表分别
测干路和支路的电流。 （要求： 在需改动的导线
上画 “×”，用笔将改动后的导线画出， 导线不
许交叉）
答案
题号 1
2
3
4
5
6
7
8
答案 A
C
D
D
B
D
D
C
13、串， D 14、并，任意一盏路灯坏了不影响其他路灯工作
B．2 和 3 D．4 和 5
12、在图所示的电路中，要使 L1 发亮 ( )
A 、只闭合开关 S1
B、只闭合开关 S2
C、三个开关都闭合
D、只闭合开关 S2 和 S3
二、填空题（每题 4 分，共 16 分）
13、如图所示 ,若连接 B 、C 接线柱，则 L 1 、L 2
与 B 连接，接线柱 C 与
(
)
A 、家用电器不能工作
B、家用电器的寿命会缩短
C 、人接触家用电器时可能发生触电事故
D 、家用电器消耗电能会增加
10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利
用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声
敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断
19、如图所示，将 L1 和 L 2 并联，用 S1 控制 L 1，用 S 同时控制 L1 和 L 2，按要求在下面画出 电路图。
L1
S1
S2
L2 20、按要求连图，要求：灯泡 L1 和 L 2 并联，开关控制二个灯泡。

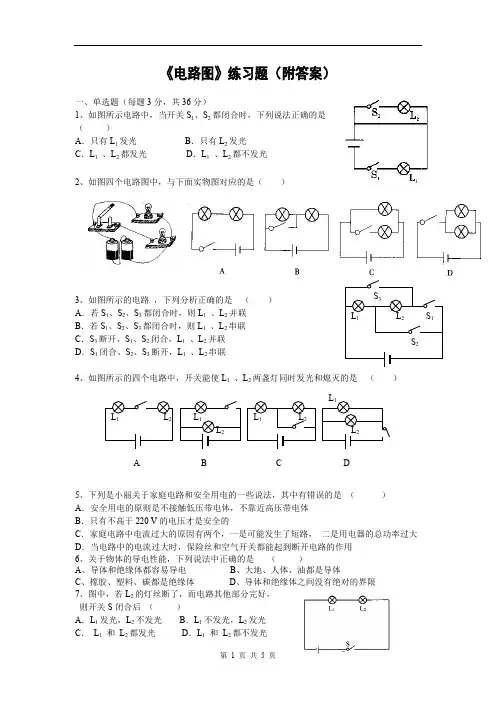

(完整版)初中物理电路图练习题及答案
l l《电路图》练习题（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是（）A ．只有L 1发光B ．只有L 2发光C ．L 1 、L 2都发光D ．L 1 、L 2都不发光 2、如图四个电路图中，与下面实物图对应的是（）3、如图所示的电路 ，下列分析正确的是 （ ）A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ）A ．安全用电的原则是不接触低压带电体，不靠近高压带电体B ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是 （ ）A 、导体和绝缘体都容易导电 B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体 D 、导体和绝缘体之间没有绝对的界限7、图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后 （ ）A ．L 1发光，L 2不发光B ．L 1不发光，L 2发光C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光A DC B8、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( )A 、家用电器不能工作 B 、家用电器的寿命会缩短C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
(完整版)初中物理电路图练习题及答案
《电路图》练习题（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是 （ ）A ．只有L 1发光B ．只有L 2发光C ．L 1 、L 2都发光D ．L 1 、L 2都不发光2、如图四个电路图中，与下面实物图对应的是（ ）3、如图所示的电路 ，下列分析正确的是 （ ）A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （ ）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ） A ．安全用电的原则是不接触低压带电体，不靠近高压带电体 B ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是 （ ）A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限 7、图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后 （ ）A ．L 1发光，L 2不发光B ．L 1不发光，L 2发光C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光L 2 L 1L 2 L 1 L 2 L 1 L 2 L 1 A DC B L 2 L 1 S 1 S 3 S 28、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
初三物理电路图练习题
初三物理电路图练习题
1. 根据题目所给的电路图，判断下列说法中正确的是：
A. 电路中电流的方向是从电源正极流向负极。
B. 电路中的开关控制了整个电路的通断。
C. 电路中的电阻器可以改变电路中的电流大小。
D. 电路中的电容器可以储存电荷。
2. 画出一个简单的串联电路图，并说明串联电路中各元件的连接特点。
3. 画出一个简单的并联电路图，并说明并联电路中各元件的连接特点。
4. 根据题目所给的电路图，计算电路中的总电阻值。
已知电路中有两
个电阻，分别为R1=10Ω和R2=20Ω。
5. 已知一个电路中的电源电压为12V，通过一个电阻的电流为0.5A，
请计算该电阻的阻值。
6. 在一个并联电路中，有两个电阻R1和R2，已知R1=10Ω，通过R1
的电流为0.2A，通过R2的电流为0.3A，请计算电路中的总电流。
7. 根据题目所给的电路图，计算电路中的总功率。
已知电源电压为9V，电路中的总电阻为30Ω。
8. 画出一个包含电源、开关、灯泡和电阻的简单电路图，并说明电路
中各元件的作用。
9. 已知一个电路中的电源电压为6V，通过一个电阻的电流为0.4A，
请计算该电路的总功率。
10. 根据题目所给的电路图，计算电路中的电流。
已知电路中的电源电压为12V，总电阻为6Ω。
初三电路图练习题
初三电路图练习题电路图是用符号表示电子元器件和其连接方式的图形表示方法。
掌握电路图的绘制和分析是初三电学学习的重要内容之一。
下面是一些初三电路图练习题，帮助你加深对电路图的理解和运用。
练习题一：请根据以下电路图，回答问题。
电路图1：电阻+---------/\/\---------+| || || || LED灯| || || |+----------------------+||| 电池| ——| | || | || ——|问题1：此电路中的电池正极和负极分别连接在哪里？问题2：当电池连接电路时，LED灯是否亮起？为什么？练习题二：请根据以下电路图，回答问题。
电路图2：+------------/\/\/\--------------+| || || || || || || || || |+-----------/\/\/\/\----------------+ ||| 电池| ——| | || | || ——||||||||问题1：此电路中的电池正极和负极分别连接在哪里？问题2：在电阻的两端的电压大小相等吗？为什么？练习题三：请根据以下电路图，回答问题。
电路图3：+---------------/\/\/\---------------+| || || || || || || || || |+---------------/\/\/\/\-------------+||||||||问题1：此电路中的电池正极和负极分别连接在哪里？问题2：当电阻连接电路时，电流的方向是怎样的？练习题四：请根据以下电路图，回答问题。
电路图4：A B+--------------------/\/\/\--------------------+| || || || || || || || || |+------------电灯泡及电开关-----------------------+||||||||问题1：此电路中的电池正极和负极分别连接在哪里？问题2：当电开关打开时，灯泡是否亮起？反之，关上电开关后灯泡是否会熄灭？为什么？以上就是初三电路图练习题，通过做题可以加深对电路图的理解，提高分析和解决问题的能力。
初中物理电路图练习题(连线和画图)
1、请根据左边实物连接的电路图，画出其电路图。
2、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。
3、用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组
4、根据图(a)的电路图，在图(b)中画出对应的实物连接图．
5、在下图中，根据实物图，画出相应的电路图．
6、根据如图所示的实物图，画出电路图．
7、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．
8、请把图4-9中的电路元件连成电路图。
要求：S只控制L1，S2控制干路。
9、将图11—19中的电路元件按电路图连接成实物图．(要求导线不交叉)。
