数控机床故障诊断与维修试卷
(答案)数控机床故障诊断与维修试题
一、填空题（每空1分，共20分）1、滚珠丝杠螺母副，按滚珠返回的方式不同可以分为（内循环式）和（外循环式）两种。
2、导轨副的维护一般包括（导轨副的润滑）、（滚动导轨副的预紧）和（导轨副的防护）。
3、数控机床自动换刀装置的形式有（回转刀架换刀）、（更换主轴头换刀）和（带刀库的自动换刀）。
4、数控机床上常用的刀库形式有（直线式刀库）、（盘式刀库）、（链式刀库）和（密集形格子式刀库）。
5、刀具常用交换方式有（顺序选刀）和（任意选刀）两类。
6、滚珠丝杠螺母副的润滑油为（一般机油或90～180#透平油、140#或N15主轴油），而润滑油一般采用（锂基润滑脂）。
7、数控机床按控制运动轨迹可分为点位控制、（直线控制）和（轮廓控制）等几种。
8、数控机床的自动换刀装置中，实现（刀库）和机床（主轴）之间传递和装卸刀具的装置称为刀具交换装置。
一、选择题 1、数控车床床身中，排屑性能最差的是（ A ）。
A、平床身 B、斜床身 C、立床身2、一般数控铣床是指规格（ B ）的升降台数控铣床，其工作台宽度多在400mm以下。
A、较大 B、较小 C、齐全 D、系列化3、采用数控机床加工的零件应该是（ B ）。
A、单一零件B、中小批量、形状复杂、型号多变的零件 C、大批量零件4、数控机床四轴三联动的含义是（ B ）。
A、四轴中只有三个轴可以运动 B、有四个控制轴，其中任意三个轴可以联动C、数控系统能控制机床四轴运动，其中三个轴能联动5、数控机床主轴锥孔的锥度通常为7：24，之所以采用这种锥度是为了（ C ）A、靠摩擦力传递扭矩 B、自锁 C、定位和便于装卸刀柄 D、以上几种情况都是6、目前，在我国数控机床的自动换刀装置中，机械手夹持刀具的方法多采用（ A ）A、轴向夹持 B、径向夹持 C、法兰盘式夹持7、数控机床导轨按接触面的摩擦性质可分为滑动导轨、滚动导轨和（ B ）导轨三种。
Ａ贴塑Ｂ静压Ｃ动摩擦Ｄ静摩擦８、数控机床自动选择刀具中任选刀具的方法是采用（ A ）来选刀换刀。
《数控机床故障诊断与维修》试卷1
《数控机床故障诊断与维修》期末试卷1[适用于：高职数控]1分，共15分）＿＿＿＿。
＿＿＿＿。
＿＿＿＿＿＿＿＿＿＿＿、＿＿＿。
、＿＿＿＿和故障定位三个阶段＿＿二、选择题（每空1分，共15分）1、闭环控制系统比开环及半闭环系统( ) 。
A 稳定性好B 精度高C 故障率低D 效率高2、圆弧插补是用( ) 来逼近圆弧的。
A 折线B 弦C 切线D 点3、为了保障人身安全，在正常情况下，电气设备的安全电压规定为( )A 12VB 24VC 36VD 48V4、CNC 系统中的PLC 是( ) 。
A 可编程序逻辑控制器B 显示器C 微处理器D 环形分配器5、1952 年，（）成功地研制出一台（），这是公认的世界上第一台数控机床。
A、美国麻省理工学院数控铣床B、美国耶鲁大学数控铣床C、美国麻省理工学院数控车床D、美国空军部门数控铣床6、数控系统的（）端口与外部计算机连接可以发送或接受程序。
A SR-323B RS-323C SR-232D RS-2327、数控机床地基设计采用的标准是（）A、GB 50040-1996《数控机床地基设计规范》B、GB 50040-1996《数控机床基础设计规范》C、GB 50040-1996《动力机器基础设计规范》D、GB 50040-1996《机床基础设计规范》8、进给伺服系统根据（）驱动工作台刀具运动。
A 输入信号B 脉冲当量C 输入电压D 输入电流）排除故障后，从停机的时间算起，运行完成所规定的考机时间重新开机后，重新计时，运行完成所规定的考机时间重新开机后，从停机的时间算起，运行完成所规定的考机时间排除故障后，重新计时，运行完成所规定的考机时间、对数控机床气动系统的维护与保养说法不正确的是（）0.8MPa、下列选项（）数控加工高精化的表现。
设备的制造和装配精度系统的控制精度误差补偿技术驱动并联化、加工中心按主轴在空间所处的状态分，不包括（）。
立式加工中心B、卧式加工中心C、龙门加工中心D、立、卧式加、数控设备对于压缩空气供给系统的要求不包括（）A、清洁的、干燥的压缩空气供给系统网络B、流量和压力应符合要求C、压缩空气机要安装在远离数控机床的地方D、远离过多粉尘和有腐蚀性气体的环境。

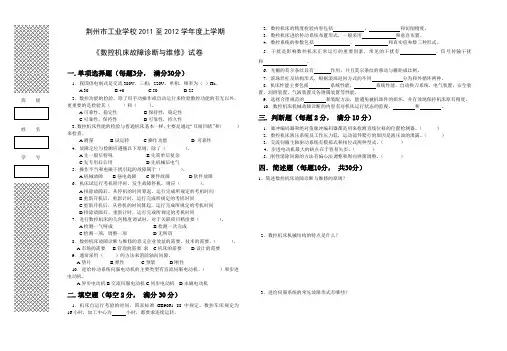

数控机床故障诊断与维修期末试卷
荆州市工业学校2011至2012学年度上学期《数控机床故障诊断与维修》试卷一.单项选择题（每题3分，满分30分）1．我国供电制式是交流380V，三相；220V，单相，频率为（）Hz。
A 30B 40C 50D 252．数控功能的检验，除了用手动操作或自动运行来检验数控功能的有无以外，更重要的是检验其（）和（）。
A可靠性，稳定性B保持性，稳定性C可靠性，保持性D可靠性，持久性3．数控机床性能的检验与普通机床基本一样，主要是通过“耳闻目睹”和（）来检查。
A测量B试运转C操作功能 D 可靠性4．故障定位与检测应遵循以下原则，除了（）。
A先一般后特殊B先简单后复杂C先专用后公用D先机械后电气5．操作不当和电磁干扰引起的故障属于（）。
A机械故障B强电故障C硬件故障D软件故障6．机床试运行考机程序时，发生故障停机，则应（）。
A排除故障后，从停机的时间算起，运行完成所规定的考机时间B重新开机后，重新计时，运行完成所规定的考机时间C重新开机后，从停机的时间算起，运行完成所规定的考机时间D.排除故障后，重新计时，运行完成所规定的考机时间7．进行数控机床的几何精度调试时，对于关联项目精度要（）。
A检测一气呵成B检测一次完成C检测一项，调整一项D无所谓8．数控机床故障诊断与维修的意义企业效益的需要、技术的需要、（）。
A市场的需要B管理的需要求C机床的需要D设计的需要9．通常采用（）的方法来消除轴向间隙。
A垫片B弹性C预紧D刚性10．进给传动系统伺服电动机的主要类型有直流伺服电动机、（）和步进电动机。
A异步电动机B交流伺服电动机C同步电动机D永磁电动机二.填空题（每空2分，满分30分）1．机床自运行考验的时间，国家标准GB9061--88中规定，数控车床规定为16小时，加工中心为小时，都要求连续运转。
2．数控机床的精度检验内容包括、和切削精度。
3．数控机床进给传动系统布置形式，一般采用和垂直布置。
4．数控系统的参数包括、和真实值参数三种形式。
数控机床故障诊断与维修试卷
数控机床故障诊断与维修试卷一、填空24分1、数控机床的自诊断包括___________、____________、_______________三种类型;2、数控机床的点检就是按___________的规定,对数控机床进行____________的检查和维护;3、故障的常规处理的三个步骤是___________ 、___________、___________;4、闭环控制的进给伺服系统包括三个环节是：_____________________________;5、数控机床主轴性能检验时,应选择_____________三档转速连续______________的启停,检验其动作的灵活性、可靠性;6、主轴润滑的目的是为了减少________________,带走__________________,提高传动效率和回转进度;7、导轨间隙调整时,常用压板来调整_____________,常用________________来调整导轨的垂直工作面;8、对于光电脉冲编码器,维护时主要的两个问题是：1_________________,2联接松动;9、数控机床故障时,除非出现________________的紧急情况,不要______________,要充分调查故障;10、数控系统的故障诊断有____________、_____________和_____________三个阶段11、干扰是影响数控机床正常运行的重要因数,常见的干扰有_______________、___________和_____________;二、选择题：6分1、操作不当和电磁干扰引起的故障属于A机械故障B强电故障C硬件故障D软件故障2、进行数控机床的几何精度调试时,对于关联项目精度要A检测一气呵成B检测一次完成C检测一项,调整一项D无所谓3、用户对数控机床验收时,一般要求连续空运行不出故障,表明可靠性达到一定水平;A8小时B24小时C96小时D一月4、SINUMERIK 810数控系统最多可控制根轴;A4 B6 C8 D105、为提高数控机床的利用率,数控机床的开动率一般达到A100% B80 %~99% C30 %~50% D60 %~70%6、故障定位与检测应遵循以下原则,除了A先一般后特殊B先查输入后查输出C先专用后公用D先机械后电气三、简答题30分1、进给伺服系统有哪些故障表现形式哪些常见故障2、数控机床整个使用寿命可分为几个阶段,每个阶段设备的使用和故障发生各有什么特点3、数控机床的故障按故障发生的部件分类、按有无报警分类各有哪几种4、检查数控系统故障的方法有那些请写出7种以上四、分析题40分1、由维修人员的感觉器官对机床进行“问、看、听、触、嗅”等检查的方法,称为数控机床机械部分的“实用诊断技术”,请问各具体做什么2、根据下列回参考点的方式示意图：i.说明其回零过程,作图,使其完整,并指出机床参考点和电气参考点位置ii.分析回参考点故障的种类和可能的原因attachment=10170303、如图所示FANUC直流进给伺服驱动的速度控制单元原理框图,试1指出该单元有关的报警指示灯和状态指示灯,并说明其含义2说明并给出BRK报警灯亮时,定位故障元件的合适的诊断流程attachment=10170314、根据给定传动链,列表计算1Ⅵ轴的转速2计算该传动线路频谱分析特征频率系数3计算仪器显示Ⅵ轴的输出频率为时的实际特征频率4分析说明特征频率计算与机械振动故障诊断间的关系。

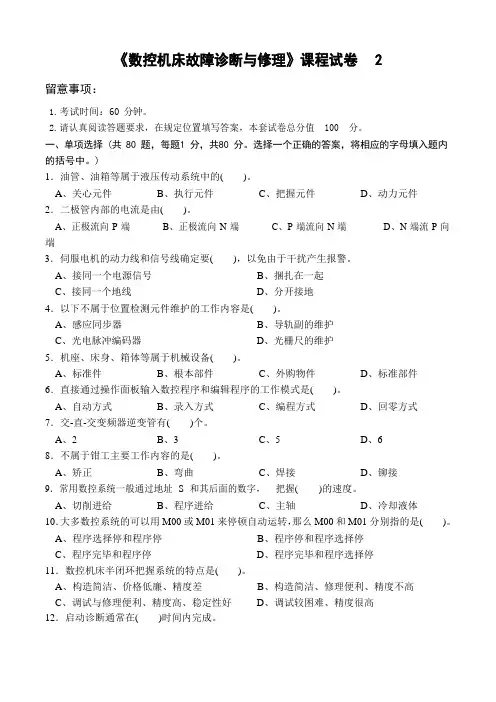

《数控机床故障诊断与维修》课程试卷
《数控机床故障诊断与修理》课程试卷2留意事项：1.考试时间：60 分钟。
2.请认真阅读答题要求，在规定位置填写答案，本套试卷总分值100分。
一、单项选择 (共 80 题，每题1 分，共80 分。
选择一个正确的答案，将相应的字母填入题内的括号中。
)1．油管、油箱等属于液压传动系统中的( )。
A、关心元件B、执行元件C、把握元件D、动力元件2．二极管内部的电流是由( )。
A、正极流向P 端B、正极流向N 端C、P 端流向N 端D、N 端流P 向端3．伺服电机的动力线和信号线确定要( )，以免由于干扰产生报警。
A、接同一个电源信号B、捆扎在一起C、接同一个地线D、分开接地4．以下不属于位置检测元件维护的工作内容是( )。
A、感应同步器B、导轨副的维护C、光电脉冲编码器D、光栅尺的维护5．机座、床身、箱体等属于机械设备( )。
A、标准件B、根本部件C、外购物件D、标准部件6．直接通过操作面板输入数控程序和编辑程序的工作模式是( )。
A、自动方式B、录入方式C、编程方式D、回零方式7．交-直-交变频器逆变管有( )个。
A、2B、3C、5D、68．不属于钳工主要工作内容的是( )。
A、矫正B、弯曲C、焊接D、铆接9．常用数控系统一般通过地址S和其后面的数字，把握( )的速度。
A、切削进给B、程序进给C、主轴D、冷却液体10．大多数控系统的可以用M00 或M01 来停顿自动运转，那么M00 和M01 分别指的是( )。
A、程序选择停和程序停B、程序停和程序选择停C、程序完毕和程序停D、程序完毕和程序选择停11．数控机床半闭环把握系统的特点是( )。
A、构造简洁、价格低廉、精度差B、构造简洁、修理便利、精度不高C、调试与修理便利、精度高、稳定性好D、调试较困难、精度很高12．启动诊断通常在( )时间内完成。
A、1 分钟B、2 分钟C、3 分钟D、4 分钟13．工业电子设备保护接地的接地电阻一般最大为( )。
A、4B、10C、20D、4014.钳形电流表的主要优点是( )。

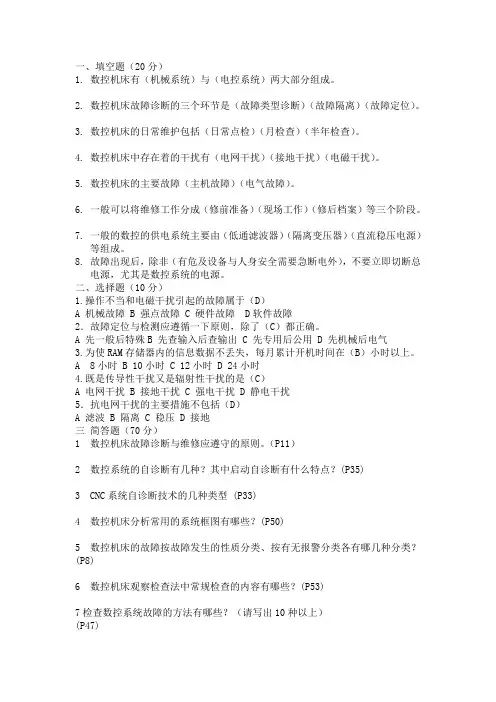

数控机床故障分析与维修试卷(带答案)
一、填空题（20分）1.数控机床有（机械系统）与（电控系统）两大部分组成。
2.数控机床故障诊断的三个环节是（故障类型诊断）（故障隔离）（故障定位）。
3.数控机床的日常维护包括（日常点检）（月检查）（半年检查）。
4.数控机床中存在着的干扰有（电网干扰）（接地干扰）（电磁干扰）。
5.数控机床的主要故障（主机故障）（电气故障）。
6.一般可以将维修工作分成（修前准备）（现场工作）（修后档案）等三个阶段。
7.一般的数控的供电系统主要由（低通滤波器）（隔离变压器）（直流稳压电源）等组成。
8.故障出现后，除非（有危及设备与人身安全需要急断电外），不要立即切断总电源，尤其是数控系统的电源。
二、选择题（10分）1.操作不当和电磁干扰引起的故障属于（D）A 机械故障B 强点故障C 硬件故障 D软件故障2．故障定位与检测应遵循一下原则，除了（C）都正确。
A 先一般后特殊B 先查输入后查输出C 先专用后公用D 先机械后电气3.为使RAM存储器内的信息数据不丢失，每月累计开机时间在（B）小时以上。
A 8小时B 10小时C 12小时D 24小时4.既是传导性干扰又是辐射性干扰的是（C）A 电网干扰B 接地干扰C 强电干扰D 静电干扰5．抗电网干扰的主要措施不包括（D）A 滤波B 隔离C 稳压D 接地三简答题（70分）1数控机床故障诊断与维修应遵守的原则。
（P11）2 数控系统的自诊断有几种？其中启动自诊断有什么特点？(P35)3 CNC系统自诊断技术的几种类型 (P33)4 数控机床分析常用的系统框图有哪些？(P50)5 数控机床的故障按故障发生的性质分类、按有无报警分类各有哪几种分类？(P8)6 数控机床观察检查法中常规检查的内容有哪些？(P53)7检查数控系统故障的方法有哪些？（请写出10种以上）(P47)。
《数控机床故障诊断与维修》试卷8答案.doc
《数控机床故障诊断与维修》期末试卷8答案一、填空题《每空1分，共20分》1 •精度' 稳定性、可靠性、加工效率2•阻容保护、压敏电阻保护、续流二极管保护3•摩擦、主轴组件热量4.水平工作面、镶条5.防振和防污6•影响设备和人身安全、立即关电源7•故障检测、故障判断、故障定位8•共模干扰、串模干扰、信息传输干扰。
二、选择题（每空2分，共20分）题号12345答案B C C C A 题号678910答案B B C A B三、简答题《每空8分，共40分》1 •答：1）数控系统要远离高频、中频的电器设备;2）要避免大功率的启动、停止频繁的设备和电火花设备同数控系统位于同一供电线路上；3）电网电压变化比较大的，要增加自动稳压或电子调压装置;4）动力线要与信号线分离，如需相交两者垂直摆放；5）信号线采用屏蔽双绞线。
2.答：使用寿命分：初期使用期、相对稳定期和寿命终了期三个阶段。
特点：1）初期使用期：为开始运行的0.5=年，故障频率较高，一般无规律可寻，突发性强。
2）相对稳定期：设备经过初期的跑合后，进入相对稳定的阶段，此时个类元件的故障较少见，但不排除偶发性故障。
一般为7~10 年。
3）寿命终了期：即老化期，进入该阶段后，各类元器件开始加速磨损和老化，故障频率较高，并逐年递增，具有渐发性' 规律性。
3.答：常用方法：自诊断功能法直观检查法功能程序法PLC程序法隔离法换件诊断法参数检查法原理分析法4•答：1）根据报警号诊断2）根据动作顺序诊断3）根据控制对象工作原理诊断4）根据PMC的I/O状态诊断5）通过PMC梯形图诊断6）动态跟踪梯形图诊断5•答：1）外观检查2）控制柜内元器件的紧固检查3）输入电源电压、相序的确认4）检查直流电压输出5）确认数控系统与机床侧的接口6）确认数控系统各参数的设定7）接通电源检查机床状态8）用手轮进给检查各轴运转情况9）用准听功能来检查主轴的定位情况1 •答：问：询问机床故障发生的经过，弄清故障是突发的，还是渐发的。
《数控机床故障诊断与维修》试卷3答案.doc
《数控机床故障诊断与维修》期末试卷3答案一、填空题《每空仁5分，共15分》1 •存储器、外围逻辑电路2.NC键盘区、机床控制面板区3.机械运动4.热继电器5•步进电机驱动系统、直流电机驱动系统6•插补精度、伺服精度二、选择题《每空仁5分，共15分》题号12345答案G G G B B 题号678910答案B B C D A三、判断题（每空1分，共5分）2.X3.X四、简答题《每空8分，共48分》「答：1）开环控制没有反馈装置，一般采用步进电机作为控制 元件，其控制稳定性好，但精度较低。
2）半闭环控制具有反反馈装置，但其不包括机械传动的所有环 节，精度较高，稳定性较好，性价比较好。
3）闭环控制具有反反馈装置，包括机械传动的所有环节，精度很 高，但因为传动环节包含了许多的非线性因素，稳定性不太好, 价格较高。
译码T 刀具补偿T 进给速度处理T插补运算T位置控制的顺序来完成的。
根据控制系统LED （发光二极管）或数码管的指示进行故障诊3）根据PLC 状态或梯形图进行故障诊断4） 根据机床参数进行故障诊断5） 换板法4•答：1）通过CNC 报警，直接找到故障原因 2）故障有报警显示，但不反映真实原因 3）故障没有任何提示。
答：加工程序的处理过程是按照输入T3.答：1）根据报警好进行故障诊断2) 2.对后两种情况，要利用数控系统自诊断功能结合PLC的梯形图和输入/输出状态信息来分析。
5.答：自诊断功能法直观检查法功能程序法PLC程序法隔离法换件诊断法参数检查法6•答：数控机床的控制可分为二大部分：一部分是坐标轴运动的位置控制；另一部分是数控机床加工过程的顺序控制。
在讨论PLC、CNC和机床各机械部件、机床辅助装置、强电线路之间的关系时，常把数控机床分为“NC侧”和“MT侧”（即机床侧）两大部分。
“NC 侧"包括CNC系统的硬件和软件、以及与CNC系统连接的外部设备。
“MT侧”包括机床机械部分及其液压' 气压、冷却' 润滑、排屑等辅助装置，机床操作面板，继电器线路，机床强电线路等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控机床故障诊断与维修试卷
一、填空（24分）
1、数控机床的自诊断包括_____________ 、______________ 、__________________ 三种类型。
2、数控机床的点检就是按_____________ 的规定，对数控机床进行 __________________ 的检查和维护。
3、故障的常规处理的三个步骤是_____________ 、________________ 、______________ 。
4、闭环控制的进给伺服系统包括三个环节是：_______________________________ 。
5、数控机床主轴性能检验时，应选择_______________ 三档转速连续___________________ 的启停，检验其动作的灵活性、可靠性。
6、主轴润滑的目的是为了减少___________________ ，带走_________________________ ，提高传动效率和回转进度。
7、导轨间隙调整时，常用压板来调整_________________ ，常用____________________ 来调整导轨的垂直工作面。
8、对于光电脉冲编码器，维护时主要的两个问题是：（1）__________________ ，（2 ）联接松动。
9、数控机床故障时，除非岀现___________________ 的紧急情况，不要___________________ ，要充分调查故障。
10、数控系统的故障诊断有______________ 、_________________ 和_________________ 三个阶段
11、干扰是影响数控机床正常运行的重要因数，常见的干扰有 ______________________________ 、____________ 和 ________________ 。
、选择题：（6分）
1、操作不当和电磁干扰引起的故障属于（）
A）机械故障 B ）强电故障C）硬件故障 D ）软件故障
2、进行数控机床的几何精度调试时，对于关联项目精度要（）
A）检测一气呵成B）检测一次完成C）检测一项，调整一项D）无所谓
3、用户对数控机床验收时，一般要求连续空运行（）不出故障，表明可靠性达到一定水平A）8小时B ）24小时C）96小时D ）一月
4、SINUMERIK810 数控系统最多可控制（）根轴
A) 4 B) 6 C) 8 D) 10
5、为提高数控机床的利用率，数控机床的开动率一般达到（）
A) 100% B) 80 %~99% C) 30 %~50% D ) 60 %~70%
6、故障定位与检测应遵循以下原则，除了（）
A）先一般后特殊B）先查输入后查输岀C）先专用后公用D）先机械后电气
三、简答题（30分）
1、进给伺服系统有哪些故障表现形式？哪些常见故障?
2、数控机床整个使用寿命可分为几个阶段，每个阶段设备的使用和故障发生各有什么特点?
3、数控机床的故障按故障发生的部件分类、按有无报警分类各有哪几种?
4、检查数控系统故障的方法有那些？(请写岀7种以上)
四、分析题(40分)
1、由维修人员的感觉器官对机床进行“问、看、听、触、嗅”等检查的方法，称为数控机床机械部分的“实用诊断技术”，请问各具体做什么？
2、根据下列回参考点的方式示意图：
i. 说明其回零过程，作图，使其完整，并指出机床参考点和电气参考点位置
ii. 分析回参考点故障的种类和可能的原因
[attachme nt=1017030]
3、如图所示FANUC直流进给伺服驱动的速度控制单元原理框图，试 (1 )指岀该单元有关的报警指示灯和状态指示灯，并说明其含义
(2 )说明并给岀BRK报警灯亮时，定位故障元件的合适的诊断流程
[attachme nt=1017031]
4、根据给定传动链，列表计算
1 ）切轴的转速
2 ）计算该传动线路频谱分析特征频率系数
3 ）计算仪器显示W轴的输岀频率为 5.52HZ 时的实际特征频率
4 ）分析说明特征频率计算与机械振动故障诊断间的关系。
