临时围挡图示及说明
施工围挡标准图集
02
目 录序号图 名页次 编制说明010203040506070809101112一1234二 目录 砖砌实体围挡 钢质固定围挡(B 类) 砖砌实体围挡效果图砖砌实体围挡(A 类)立面图砖砌实体围挡(A 类)大样图 砖砌实体围挡(A 类)基础大样图 钢质固定围挡(B 类)效果图 钢质固定围挡(B 类)立面图 钢质固定围挡(B 类)大样图 钢质固定围挡(B 类)材料表1314151617三 钢质固定围挡(C 类) 钢质固定围挡(C 类)效果图 钢质固定围挡(C 类)立面图 钢质固定围挡(C 类)大样图 钢质固定围挡(C 类)材料表18四 临时活动围挡 临时活动围挡(D 类)效果图19202122
临时活动围挡(D 类)立面图 临时活动围挡(D 类)背立面图 临时活动围挡(D 类)材料表123412341234序号图 名页次
04
砖砌实体围挡效果图
19
临时活动围挡效果图。

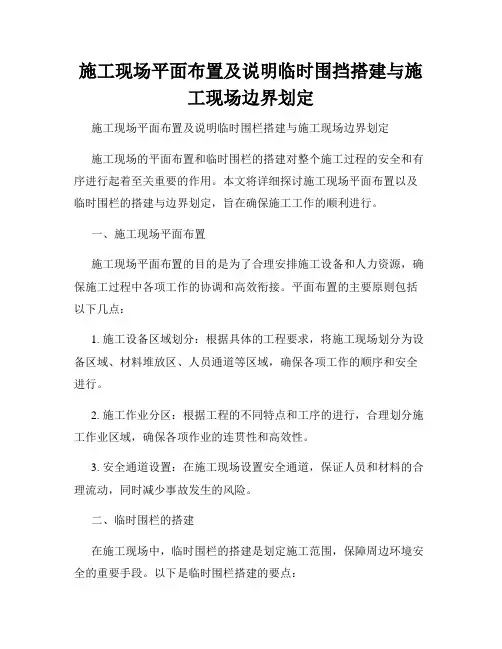

施工现场平面布置及说明临时围挡搭建与施工现场边界划定
施工现场平面布置及说明临时围挡搭建与施工现场边界划定施工现场平面布置及说明临时围栏搭建与施工现场边界划定施工现场的平面布置和临时围栏的搭建对整个施工过程的安全和有序进行起着至关重要的作用。
本文将详细探讨施工现场平面布置以及临时围栏的搭建与边界划定，旨在确保施工工作的顺利进行。
一、施工现场平面布置施工现场平面布置的目的是为了合理安排施工设备和人力资源，确保施工过程中各项工作的协调和高效衔接。
平面布置的主要原则包括以下几点：1. 施工设备区域划分：根据具体的工程要求，将施工现场划分为设备区域、材料堆放区、人员通道等区域，确保各项工作的顺序和安全进行。
2. 施工作业分区：根据工程的不同特点和工序的进行，合理划分施工作业区域，确保各项作业的连贯性和高效性。
3. 安全通道设置：在施工现场设置安全通道，保证人员和材料的合理流动，同时减少事故发生的风险。
二、临时围栏的搭建在施工现场中，临时围栏的搭建是划定施工范围，保障周边环境安全的重要手段。
以下是临时围栏搭建的要点：1. 围栏的选材：选择坚固耐用的材料用于搭建围栏，如金属管或塑料制品，确保围栏的牢固性和耐久性。
2. 围栏的设置：根据施工区域的不同，设置合适的围栏，确保围栏的高度和长度符合相关规定，并标明施工区域的警示标识。
3. 围栏的门禁：在围栏的适当位置设置出入口，方便施工人员和监管人员进出，并设置门禁措施，确保非授权人员无法随意进入施工现场。
三、施工现场边界划定施工现场边界的准确划定是确保施工过程安全的重要环节。
以下是施工现场边界划定的方法：1. 物理隔离：通过搭设围栏、栅栏或利用临时设置的屏障等物理隔离手段划定施工现场的边界，防止外部人员和车辆进入施工区域。
2. 标识标示：在施工现场的边界处，设置明显的标识标示，如安全警示牌、临时交通标线等，以提醒外部人员注意施工区域，并避免非授权人员的入侵。
3. 管理人员存在：在施工现场边界处安排专人负责管理，确保施工区域的安全和秩序。
文明施工标准化图解(3)
文明施工标准化图解第1条施工现场围护设施设置标准（一）施工围挡设置围挡材料要求坚固、稳定、统一、整洁、美观并安排专门人员定期对围挡进行保洁。
1、施工现场周边按占道期限分为：（1）15天以下的临时防护（2）15天以上至6个月以内的围挡（3）6个月以上的围挡。
围挡应当稳固、安全、整洁、美观。
具体标准如下：(1)工期在15日以下的工点围挡使用标准密扣式铁马或塑料水马做临时围护，张贴风险提示、交通疏导等安全标志，必要时设置夜间警示灯。
1铁马塑料水马(2)工期在15日以上（含15日）6个月以内的工点围挡采用现场组装便携式围挡设施，高度1.8m，单体宽度不超过1.2m，连续设置封闭管理，张贴风险提示、交通疏导等安全标志，变道、拐角等部位设置夜间警示灯。
23（3）工期6个月以上的工点围挡A、结构标准①基座结构：地面以下连续设置深度不小于300mm、宽度不小于370mm 的砖砌基座，根据现场地质情况适当加深、加宽；地面以上连续设置高度为300mm、宽度为370mm的砖砌基座，基座要根据现场实际情况预留排水孔。
②围墙结构：快速路，主、次干路围挡设施高度为2.2m、长度为5m、厚度为1mm波纹彩钢板，次干路以下街路高度为1.7m、长度为5m、厚度为1mm波纹彩钢板。
③立柱结构：围墙每隔5m设边长为370mm的立柱，立柱高出围墙100mm，立柱中预埋80*80mm方钢管立柱，用混凝土浇筑固定，方钢管需埋入基座500mm。
④所有砖砌结构进行抹灰找平，达到坚固安全、整洁完好、美观连续、无破损歪斜、无乱贴乱画。
4砼底座围挡结构图（参考）砼底座围挡示意图B、外装饰标准①地面上高300mm基座外侧横向满铺60*200mm灰色瓷砖。
②波纹彩钢板颜色为深蓝色。
5③立柱外侧横向满铺60*200mm棕色瓷砖，内侧用砂浆抹面，柱顶设直径为200mm的白色球灯。
线路穿管预设在立柱结构内或沿围挡内侧用挂钩架空布设，防雨、绝缘措施符合安全用电要求，做到安全、规范、整齐、美观。

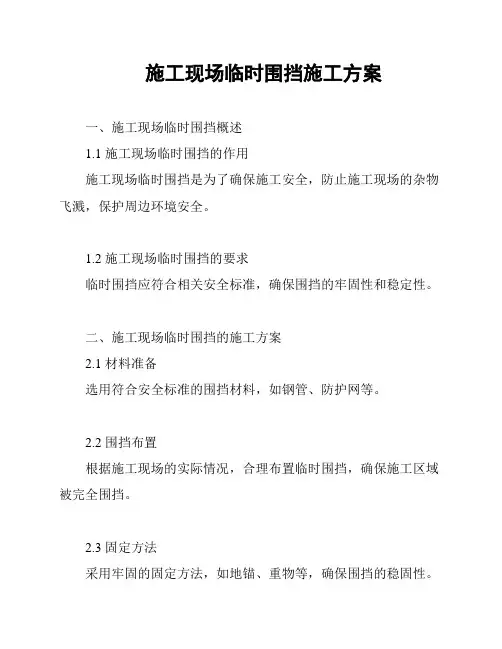

施工现场临时围挡施工方案
施工现场临时围挡施工方案
一、施工现场临时围挡概述
1.1 施工现场临时围挡的作用
施工现场临时围挡是为了确保施工安全，防止施工现场的杂物飞溅，保护周边环境安全。
1.2 施工现场临时围挡的要求
临时围挡应符合相关安全标准，确保围挡的牢固性和稳定性。
二、施工现场临时围挡的施工方案
2.1 材料准备
选用符合安全标准的围挡材料，如钢管、防护网等。
2.2 围挡布置
根据施工现场的实际情况，合理布置临时围挡，确保施工区域被完全围挡。
2.3 固定方法
采用牢固的固定方法，如地锚、重物等，确保围挡的稳固性。
2.4 安全警示
在围挡周边设置明显的安全警示标识，提醒人员注意施工现场安全。
2.5 施工流程
按照施工现场临时围挡的施工方案进行施工，确保施工过程安全顺利。
三、施工现场临时围挡的质量检查
3.1 施工前质量检查
在施工前对临时围挡进行质量检查，确保围挡符合施工要求。
3.2 施工中质量检查
在施工过程中定期进行质量检查，及时发现并处理问题。
3.3 施工后质量检查
施工结束后对临时围挡进行终检，确保围挡的质量符合要求。
四、施工现场临时围挡的安全措施
4.1 施工人员安全培训
对施工人员进行安全培训，提高他们的安全意识和施工技能。
4.2 安全监管
设立专人负责施工现场的安全监管，确保施工过程中的安全。
以上为施工现场临时围挡施工方案，希望能确保施工现场的安全施工。
市政道路施工围挡
一、市政道路施工围挡（一）立柱式组合彩钢板围挡1.此围挡适用于工期大于6个月的新建、改建、扩建等市政工程施工现场。
2.围挡由方钢立柱、上下两根不锈钢横梁、复合式彩钢板、钢板底座（焊接方钢套管）、锚固螺栓组成。
3.围挡采用蓝色彩钢板，彩钢板宽度：400mm,高度：1800mm，厚度：0.8mm。
4.每块彩钢板施工围挡贴两条长45cm的平行反光条（反光条尺寸为宽5cm，相间的红、白条长度为15cm，上面一条反光条的上边缘距围挡顶部20cm，两条平行反光条之间净距离25cm；反光条位于每块围挡的横向正中间。
须选用3C强制认证产品，具有耐久性好、高亮度、广角性、耐腐蚀等特点）。
5.依据现场做出的设计调整，不另行出图说明。
围挡组成部分：1.方钢立柱2.上下两根不锈钢横梁3.复合式彩钢板4.钢板底座（焊接方钢套管）或预制钢筋混凝土基座5.锚固螺栓1.立柱式组合彩钢板围挡,背部支撑做法。
2.图示尺寸以mm计。
单体围挡规格：彩钢板宽度： 400mm彩钢板长度： 1800mm彩钢板厚度： 0.8mm（二）框架式镀锌板外附喷绘布围挡1.此围挡适用于工期大于6个月且施工现场穿行行人较少的新建、改建、扩建等市政工程施工现场。
2.此围挡单块尺寸为2m高、5m长，立柱采用100mmx100mm方钢管，立柱间距2.5米，涂灰色防锈漆。
框架采用40mmx40mm国标角钢焊接，0.6mm镀锌板蒙面，外附喷绘布。
3.为保证行车视距和安全要求道路交叉口处采用挂网式通透围挡。
通透围挡长度根据工程现场情况按规范及设计要求组装。
4.施工场地为水泥、沥青等硬质地面时，立柱可用膨胀螺栓12x150锚固。
5.施工场地为松软地面时，立柱采用混凝土基础锚固。
6.在坡度较大的路段设置此围挡形式，围挡采用砌砖基座（水泥砂浆抹面）找平，基座高度不大于0.3m,基座上方围挡牌高度仍为2m。
7.围挡统一安装爆闪警示灯，警示灯立在围挡顶部，每间隔5m设置一个。
地铁工程文明施工标准化图集(图文)
50×50×6mm的钢板，两道连接板采用10mm螺栓固定连接， 防护栏外框采用 30×30mm方钢。2、每片高1200mm，宽1900mm，底下200mm处加设钢板作为踢脚板， 中间采用钢板网，钢丝直径或截面不小于2mm,网孔边长不大于20mm。
5.4二维码管理
说明： 施工现场的安全技术交底、操作规程、安全施工方案等内容须形成二维 35 码，供作业人员学习和使用。
六、 暂设系统
6.1办公暂设区 6.2生活暂设区
36
6.1办公暂设区
说明： 1、现场办公区域干净整洁，办公室为2层彩钢房，铝塑推拉窗， 金属防盗门。
37
2、地面铺贴地砖，白色PVC板吊顶，日光灯照明。
基坑门禁系统
3
1.3围挡
地铁长期围挡效果图 说明： 1、地铁工程长期围挡适用范围为工期在三个月以上的地铁工程。 2、其特点使用周期较长，稳固性强，围挡底部设置装配式基座 ， 顶部须进行亮化。
4
地铁工程长期围挡实景图
5
说明：
地铁临时围挡效果图
Hale Waihona Puke 1、此图为地铁工程临时围挡效果图。
2、使用范围为工期三个月以内的地铁工程围挡。
螺栓固定，其余部件采用焊接。
3、沿线栏杆必须线条流畅，采用
11
油漆漆成黑黄相间色。
2.3 装配式梯笼
梯笼实景图
梯笼入口
说明：
1、装配式梯笼用于上下基坑的安全通道。 2、其特点为稳固、美观，可重复使用。
梯笼底部
12
2.4双层移动式钢筋防护棚
万向轮式双层钢筋防护棚
说明：
1、钢筋加工区须设置钢筋防护棚。
工程围挡整治参考标准及图例
绿布（草）毯或设置垂直绿化（花卉）。按规范要求设置景观灯饰、照明、警示灯、降尘喷淋等功能设施。采用工厂 化、机械化、标准化的生产和安装方式，不得现场制作，周转使用率达到80%以上。（详细参数见附录7.1）
质材料。按规范要求设置公示牌、照明、警示灯、降尘喷淋等功能设施。（详细参数见附录7.1）
“两拆一增”围挡整治参考标准及图例
12
C类围挡效果图
“两拆一增”围挡整治参考标准及图例
13
四、 整治内容
4.2 各类市政维护、维修工程围挡
采用高度不低于1.2米，不超过1.8米的金属板材可移动式围挡；对施工现场进行安全围挡并设 置公示牌、警示灯、警示标志。
“两拆一增”围挡整治参考标准及图例
15
四、 整治内容
4.4 临街建筑或建筑外立面整治、房屋拆迁及临街店面装饰装修工程围挡
（1）工期在半年以上的工程，应选用砌体、金属板材等硬质材料围挡，高度不低于2.5米，不超过3.5米，围挡 应牢固、稳定、整洁、美观，按规范要求设置照明、警示灯、降尘喷淋等功能设施。原则上同一工程应采用同一 材质。 （2）工期在半年以下15日以上的工程，采用金属板材等硬质材料围挡，按规范要求设置照明、警示灯、降尘 喷淋等功能设施。 （3）工期在15日以下的工程，采用标准密扣式钢围挡（铁马）或水马围挡。
“两拆一增”围挡整治参考标准及图例
14
四、 整治内容
4.3 房建建筑工程围挡
围挡应沿工地四周连续设置，不得留有缺口；围挡底部应封闭，不得有泥浆外泄；围挡应牢固、稳定、整洁、美 观，宜选用砌体、金属板材等硬质材料；围挡不得不得低于3米，最高不超过4米。按规范要求设置照明、警示灯 、降尘喷淋等功能设施。景观式围挡应当按照有关规定用于宣传公益性、企业形象和工业、商业、住宅相关内容 。其中，公益性宣传内容不得少于发布内容的三分之一。
临时围挡图示及说明
天津东疆B地块地基长高工程
临时围挡设置说明
1．根据现场情况设置临时围挡，围挡将围绕施工区及现场项目部设置，围挡高度1.8米，总长度月1700米；
2．为避免游客、垂钓者进入施工区，围挡与海岸连接；
3．在进出口处设置大门，并配备门卫，与施工无关人员及车辆不得进入；
4．围挡采用钢管及彩钢板等材料，具体施工方法如下：
（1）使用的材料：直径Ф48mm壁厚3.2mm钢管、十字架扣、∠40×4角钢、彩钢板。
（2）立杆及横杆的设置：沿施工区及临舍周边每3米设置一根立杆，要求立杆为Ф48mm壁厚3.2mm钢管，每支长2.5米，垂直砸入地下0.6米，地面以上留置1.9米。
沿地面往上10cm设置一道通长横杆，用十字架扣固定在立杆上，立杆顶部同样设置一道横杆。
（3）挡墙的设置：首先用∠40×4角钢做成长3m×高1.8m的固定框，在长向加设一道横撑，将彩钢板用自攻螺丝固定在角钢架上，要求必须牢固；然后用8#镀锌铁丝将做好成片的彩钢围挡固定在横杆上；为防止大风影响，考虑每片彩钢围挡间隔10cm，以增加围挡墙的整体抗风性。
（4）围挡的支撑：为了围挡墙的牢固性，防止被风吹倒，每间隔6m设置一道钢管斜撑；斜撑上部用架扣固定在顶层横杆上，底部将1米钢管砸入地下0.6米，用架扣固定在地上留置的0.4米上。
附彩钢围挡布置图：
长江南京航道工程局
天津项目经理部
2013年6月
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天津东疆 B 地块地基长高工程
临时围挡设置说明
1．根据现场情况设置临时围挡，围挡将围绕施工区及现场项目部设置，围
挡高度 1.8 米，总长度月 1700 米；
2．为避免游客、垂钓者进入施工区，围挡与海岸连接；
3．在进出口处设置大门，并配备门卫，与施工无关人员及车辆不得进入；
4．围挡采用钢管及彩钢板等材料，具体施工方法如下：
（1）使用的材料：直径Ф 48mm 壁厚 3.2mm 钢管、十字架扣、∠ 40×4 角钢、彩钢板。
（2）立杆及横杆的设置：沿施工区及临舍周边每 3 米设置一根立杆，要求立杆为Ф
48mm 壁厚 3.2mm 钢管，每支长 2.5 米，垂直砸入地下 0.6 米，地面以上留置 1.9 米。
沿地面往上 10cm 设置一道通长横杆，用十字架扣固定在立杆上，立杆顶部同样设置一道横杆。
（3）挡墙的设置：首先用∠ 40× 4 角钢做成长 3m×高 1.8m 的固定框，在长向加设一道横撑，将彩钢板用自攻螺丝固定在角钢架上，要求必须牢固；然后
用8#镀锌铁丝将做好成片的彩钢围挡固定在横杆上；为防止大风影响，考虑每片彩钢围
挡间隔 10cm，以增加围挡墙的整体抗风性。
（4）围挡的支撑：为了围挡墙的牢固性，防止被风吹倒，每间隔6m 设置一道钢管斜撑；斜撑上部用架扣固定在顶层横杆上，底部将 1 米钢管砸入地下0.6 米，用架扣固定在地上留置的0.4 米上。
附彩钢围挡布置图：
长江南京航道工程局
天津项目经理部
2013 年 6 月
博凯海上游艇休闲运动中心一期工程
水域部分二标段工程现场围挡布置图 临时围挡
拟建 AB 段护岸 111.92m N
工人宿舍1
便道 二级配电箱 工人宿舍 2 自来水接口 临 工人宿舍 3
建 工 标 人 工人食堂
厕
库 养 所
房 室
便道
办公室 理 管 人 员 宿
舍 大门 1 进场道路 二级配电箱 临 建
钢
筋 制 临时围挡
作 车
间
拟 建 AB 段
模 袋 防 波 堤
拟
建 B C
段
摸 袋 防 波 堤施 工 便 道
预
0m 制
运 5
场 输
预制场
道
路
大门 2
临时围挡
二级配电箱。
