照明工程技术交底
照明工程技术交底
照明工程技术交底一、背景介绍照明工程技术交底是指在照明工程施工前，对相关技术要求、施工流程、工程材料等进行详细说明和交流的过程。
通过技术交底，可以确保施工人员对照明工程的要求和细节有清晰的了解，提高工程质量和效率。
二、技术要求1. 照明设计方案根据工程需求和空间特点，设计合理的照明方案。
方案应包括照明布局、灯具选择、灯具数量、照度要求等内容。
2. 灯具安装2.1 灯具的安装位置应符合设计方案要求，确保照明效果达到预期。
2.2 灯具的安装高度应符合规范要求，避免造成照明不均匀或眩光等问题。
2.3 灯具的安装应牢固可靠，避免安装不稳或松动的情况发生。
3. 照明控制系统3.1 照明控制系统应根据实际需要选择合适的控制方式，如手动控制、自动控制或集中控制等。
3.2 控制系统的布线应符合规范要求，确保信号传输可靠稳定。
3.3 控制系统应具备良好的兼容性和可扩展性，方便后期的维护和升级。
4. 照明电源系统4.1 照明电源系统应采用符合国家标准的电缆、开关、插座等电气设备，确保安全可靠。
4.2 电源系统的布线应符合规范要求，避免电源线路过长或交叉干扰的问题。
4.3 照明电源系统应具备过载保护、短路保护等功能，确保用电安全。
5. 照明材料5.1 灯具应选择符合国家标准的产品，确保质量可靠、寿命长。
5.2 灯具的光源应选择节能高效的LED光源，以降低能耗和维护成本。
5.3 其他照明材料如电缆、开关、插座等应符合国家标准，确保质量可靠。
三、施工流程1. 照明设计方案审核施工前，施工方应将照明设计方案提交给监理单位或业主进行审核，确保方案符合需求和规范要求。
2. 材料采购根据设计方案和施工图纸，采购所需的灯具、电缆、开关等照明材料。
采购时应注意材料的品质和规格是否符合要求。
3. 施工准备3.1 确定施工队伍和负责人员，组织施工人员进行技术交底，确保每个人都对工程要求有清晰的了解。
3.2 准备必要的施工设备和工具，如梯子、螺丝刀、电钻等。
照明工程技术交底
照明工程技术交底引言概述：照明工程技术交底是指在照明工程施工过程中，施工方向工程监理、施工人员等进行详细的技术交底，确保施工过程中的质量和安全。
本文将从五个方面介绍照明工程技术交底的内容，包括照明设备选择、电气布线、安装要求、保养维护和安全措施。
一、照明设备选择：1.1 照明设备种类：根据不同的照明需求，选择合适的照明设备，包括吊灯、吸顶灯、壁灯、台灯等。
1.2 光源选择：根据照明要求和环境特点，选择合适的光源，如白炽灯、荧光灯、LED灯等。
1.3 照明效果考虑：根据照明需求，考虑照明效果，如照明亮度、色温、光色等，确保照明效果符合使用者需求。
二、电气布线：2.1 电线选择：根据照明设备功率和电气负荷，选择合适的电线规格和材质，确保安全可靠。
2.2 线路布置：根据照明设备位置和用电需求，合理布置电气线路，避免线路交叉和过长线路带来的能耗损失。
2.3 防火措施：在电气布线过程中，注意防火措施，如使用阻燃电线和保护套管，确保照明工程的安全性。
三、安装要求：3.1 固定方式：根据照明设备类型和安装位置，选择合适的固定方式，如吊装、嵌入、壁挂等。
3.2 安装高度：根据照明要求和使用者需求，确定照明设备的安装高度，确保照明效果和使用舒适度。
3.3 电气连接：在安装过程中，正确连接电气线路，确保照明设备正常供电，避免电气事故。
四、保养维护：4.1 清洁保养：定期对照明设备进行清洁和保养，如清洗灯具、更换灯泡等，确保照明效果和寿命。
4.2 故障排除：及时处理照明设备故障，如灯泡烧坏、线路短路等，确保照明设备的正常运行。
4.3 定期检查：定期对照明设备进行检查，如电气线路、固定件等，发现问题及时修复，确保照明工程的安全性。
五、安全措施：5.1 接地保护：在照明工程中，确保照明设备的接地良好，避免电气事故发生。
5.2 防水防尘：对于需要防水防尘的照明设备，采取相应的防护措施，确保设备的正常运行。
5.3 照明工程验收：在照明工程完成后，进行照明工程的验收，确保符合相关的安全标准和规范。
照明工程技术交底
照明工程技术交底引言概述：照明工程技术交底是指在照明工程施工过程中，施工方向工程师、技术人员和施工人员进行详细的技术交流和说明，以确保照明工程的质量和安全。
本文将从照明工程技术交底的重要性、内容及方法、注意事项和效果等四个方面进行详细阐述。
一、照明工程技术交底的重要性1.1 提高照明工程施工效率：通过技术交底，施工人员可以清楚了解工程的整体要求和细节，减少误解和沟通成本，提高施工效率。
1.2 确保照明工程质量：技术交底可以确保施工人员了解工程的设计要求和标准，从而减少施工错误和质量问题的发生。
1.3 保障照明工程安全：通过技术交底，施工人员可以了解照明设备的安装、使用和维护方法，提高施工安全性，减少事故发生的概率。
二、照明工程技术交底的内容及方法2.1 内容：2.1.1 工程设计要求：详细介绍照明工程的设计要求，包括照明亮度、照明效果、灯具选型等。
2.1.2 施工流程和工艺：说明照明工程的施工流程和工艺，包括灯具安装、线路敷设、电源接入等。
2.1.3 安全注意事项：强调施工人员在进行照明工程施工过程中需要注意的安全事项，如电气安全、高空作业等。
2.2 方法：2.2.1 会议交底：组织施工方、技术人员和施工人员进行会议，详细交流工程要求和注意事项。
2.2.2 图纸交底：通过图纸、设计说明书等图文资料进行技术交底，确保施工人员对工程要求有清晰的理解。
2.2.3 实地指导：派遣技术人员到施工现场进行实地指导，解答施工人员的问题，确保施工质量。
三、照明工程技术交底的注意事项3.1 语言清晰明确：交底过程中，要使用准确、明确的语言，避免产生歧义和误解。
3.2 重点突出：对于照明工程中的重点要求和注意事项，要加以重点强调，确保施工人员能够理解和遵守。
3.3 交流互动：技术交底不仅是单向的技术说明，还应该鼓励施工人员提问和互动，以促进更好的理解和沟通。
四、照明工程技术交底的效果4.1 降低工程风险：通过技术交底，可以减少施工错误和质量问题的发生，降低工程风险。
照明工程技术交底
照明工程技术交底引言概述：照明工程技术交底是指在照明工程施工过程中，施工方向承包方、施工单位等相关人员详细介绍照明工程的技术要求、施工流程以及安全注意事项的过程。
通过技术交底，可以确保施工人员对照明工程的要求和流程有清晰的了解，从而保证工程的质量和安全。
正文内容：一、技术要求1.1 照明设计方案：详细介绍照明工程的设计方案，包括照明布置、灯具选择、照明亮度等要求。
施工人员应该了解设计方案，并按照设计要求进行施工。
1.2 电气布线：介绍照明工程的电气布线要求，包括电缆的选择、敷设方式、配电箱的安装等。
施工人员应该掌握电气布线的要求，确保电气连接的稳定和安全。
1.3 光源选用：详细介绍不同场所、不同用途的照明工程中光源的选择要求，包括灯泡的功率、色温、寿命等。
施工人员应该根据实际情况选择合适的光源，以达到预期的照明效果。
二、施工流程2.1 施工准备：介绍照明工程施工前的准备工作，包括施工材料的准备、施工设备的摆放等。
施工人员应该按照施工准备要求进行操作，确保施工的顺利进行。
2.2 灯具安装：详细介绍照明工程中灯具的安装步骤和注意事项，包括灯具的固定、电源的连接等。
施工人员应该按照灯具安装要求进行操作，确保灯具的安全和稳定。
2.3 系统调试：介绍照明工程施工完成后的系统调试过程，包括灯光亮度的调整、开关的测试等。
施工人员应该按照调试要求进行操作，确保照明系统的正常运行。
三、安全注意事项3.1 电气安全：详细介绍照明工程施工中的电气安全注意事项，包括电源的断开、绝缘测试等。
施工人员应该严格按照电气安全规范进行操作，确保施工过程中没有电气事故发生。
3.2 高空作业：介绍照明工程施工中的高空作业安全注意事项，包括使用安全带、搭设脚手架等。
施工人员应该正确使用安全设备，确保高空作业的安全进行。
3.3 环境保护：详细介绍照明工程施工中的环境保护要求，包括施工过程中噪音、粉尘的控制等。
施工人员应该按照环境保护要求进行操作，确保施工不对环境造成污染。
照明工程技术交底

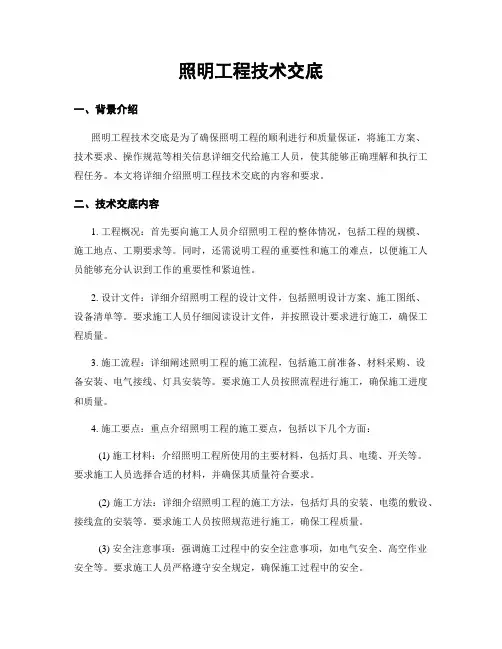

照明工程技术交底一、背景介绍照明工程技术交底是为了确保照明工程的顺利进行和质量保证，将施工方案、技术要求、操作规范等相关信息详细交代给施工人员，使其能够正确理解和执行工程任务。
本文将详细介绍照明工程技术交底的内容和要求。
二、技术交底内容1. 工程概况：首先要向施工人员介绍照明工程的整体情况，包括工程的规模、施工地点、工期要求等。
同时，还需说明工程的重要性和施工的难点，以便施工人员能够充分认识到工作的重要性和紧迫性。
2. 设计文件：详细介绍照明工程的设计文件，包括照明设计方案、施工图纸、设备清单等。
要求施工人员仔细阅读设计文件，并按照设计要求进行施工，确保工程质量。
3. 施工流程：详细阐述照明工程的施工流程，包括施工前准备、材料采购、设备安装、电气接线、灯具安装等。
要求施工人员按照流程进行施工，确保施工进度和质量。
4. 施工要点：重点介绍照明工程的施工要点，包括以下几个方面：(1) 施工材料：介绍照明工程所使用的主要材料，包括灯具、电缆、开关等。
要求施工人员选择合适的材料，并确保其质量符合要求。
(2) 施工方法：详细介绍照明工程的施工方法，包括灯具的安装、电缆的敷设、接线盒的安装等。
要求施工人员按照规范进行施工，确保工程质量。
(3) 安全注意事项：强调施工过程中的安全注意事项，如电气安全、高空作业安全等。
要求施工人员严格遵守安全规定，确保施工过程中的安全。
5. 质量要求：明确照明工程的质量要求，包括照明效果、光照度、色温等。
要求施工人员按照质量要求进行施工，确保工程质量符合设计要求。
6. 现场管理：介绍照明工程的现场管理要求，包括施工组织、施工记录、施工安全等。
要求施工人员做好现场管理工作，确保施工过程的有序进行。
三、技术交底要求1. 清晰明了：技术交底内容要求清晰明了，语言简练、通俗易懂，避免使用过于专业的术语，以便施工人员理解和掌握。
2. 细致完整：技术交底内容要求细致完整，包括工程概况、设计文件、施工流程、施工要点、质量要求和现场管理等方面的内容，确保施工人员能够全面了解工程任务。
照明工程技术交底
照明工程技术交底一、项目概述照明工程是指利用各种光源，通过合理的照明设计和设备安装，为特定场所提供合适的照明效果和视觉舒适度的工程。
本项目旨在对照明工程技术进行交底，确保施工人员对于照明系统的安装、调试和维护具备充分的技术知识和操作能力。
二、照明工程技术交底内容1. 照明系统设计原则- 根据不同场所的功能需求和人员活动特点，确定合适的照明设计方案。
- 考虑照明亮度、色温、色彩还原指数等参数，以达到良好的视觉效果和舒适度。
- 合理选择照明设备，确保能够满足设计要求。
2. 照明设备安装要求- 根据设计方案确定照明设备的位置和数量，并进行合理布线。
- 确保照明设备的安装牢固可靠，避免发生倾斜、松动等情况。
- 严格按照设备的安装要求进行接线和连接，确保电气安全。
3. 照明系统调试步骤- 首先进行电气连接的检查，确保线路连接正确且无短路、漏电等问题。
- 逐一对照明设备进行测试，确保其正常工作和灯光效果符合设计要求。
- 调整照明设备的亮度、色温等参数，以满足实际使用需求。
4. 照明系统维护与保养- 定期检查照明设备的工作状态，如发现故障及时修复或更换。
- 清洁照明设备的灯具和灯罩，保持其良好的光线透射和散射效果。
- 定期检查电气线路和接线盒，确保其安全可靠。
5. 照明系统能耗管理- 选择能效较高的照明设备，减少能源消耗。
- 合理设置照明设备的亮度和使用时间，避免不必要的能源浪费。
- 定期对照明系统的能耗进行监测和分析，优化照明管理策略。
三、照明工程技术交底的重要性1. 提高施工人员的技术水平照明工程技术交底可以使施工人员了解照明系统的设计原则、安装要求、调试步骤和维护保养方法，提高其技术水平和工作效率。
2. 确保照明系统的质量和效果通过技术交底，施工人员能够正确安装和调试照明设备，确保照明系统的质量和效果符合设计要求，提供良好的照明环境。
3. 保障照明系统的安全性照明工程技术交底能够使施工人员了解电气安全知识和操作规程，避免发生电气事故，保障照明系统的安全性。
照明工程施工技术交底
照明工程施工技术交底引言概述：照明工程施工技术交底是指在照明工程施工前，施工方向工程相关人员进行技术交底，明确施工方案、工艺流程和安全注意事项等。
这是确保照明工程施工质量和安全的重要环节。
本文将从五个方面详细阐述照明工程施工技术交底的内容，包括施工方案、材料选用、工艺流程、安全注意事项和质量验收。
一、施工方案1.1 照明布局设计：在施工方案中，首先需要明确照明布局设计，包括灯具的安装位置、数量和照明范围等。
这需要根据不同场所的需求和要求进行合理规划，确保照明效果达到预期目标。
1.2 电气布线设计：电气布线是照明工程中的重要环节，需要在施工方案中明确电气布线的走向和规格。
施工方案中应包括电缆的敷设路径、电箱的位置和数量等信息，确保电气布线符合安全规范和工程要求。
1.3 控制系统设计：对于一些大型照明工程，需要安装控制系统来实现照明的调光、定时等功能。
在施工方案中，需要明确控制系统的设计方案，包括控制设备的选型和安装位置等，确保控制系统的可靠性和灵活性。
二、材料选用2.1 灯具选型：在照明工程施工中，灯具的选用直接影响到照明效果和能耗。
在材料选用中，需要根据照明布局设计和照明要求，选择适合的灯具类型和功率，确保照明效果达到预期目标。
2.2 电缆选用：电缆作为电气布线中的重要组成部分，需要在材料选用中予以重视。
根据电气负荷和电缆敷设环境等因素，选择合适的电缆规格和材质，确保电缆的安全可靠性。
2.3 控制设备选用：对于需要安装控制系统的照明工程，控制设备的选用也是重要的一环。
根据控制系统的功能需求和工程要求，选择合适的控制设备，确保控制系统的正常运行和可靠性。
三、工艺流程3.1 灯具安装：在工艺流程中，灯具的安装是关键环节。
需要按照施工方案中的照明布局设计，正确安装灯具，确保灯具的位置准确、固定可靠。
3.2 电气布线敷设：电气布线敷设是工艺流程中的重要环节，需要按照施工方案中的电气布线设计，正确敷设电缆，确保电气布线的安全可靠性。
照明工程施工技术交底
照明工程施工技术交底引言概述：照明工程施工技术交底是指在照明工程施工前，施工方向施工人员详细介绍施工技术要求、注意事项和工程进度等内容的过程。
通过技术交底，可以确保施工人员对照明工程的要求有清晰的认识，提高施工质量和效率。
本文将从五个方面详细阐述照明工程施工技术交底的内容。
一、工程概述1.1 工程背景和目标：介绍照明工程的背景和目标，包括工程所在位置、工程规模和照明需求等。
1.2 工程设计要求：详细描述工程设计要求，包括照璀璨度、光源选择和照明布局等。
1.3 工程进度安排：说明工程的进度安排，包括施工周期和各施工阶段的时间要求。
二、施工技术要求2.1 照明设备安装：介绍照明设备的安装要求，包括灯具的安装高度、间距和固定方式等。
2.2 电气布线：详细阐述电气布线的要求，包括路线走向、线径选择和接线方式等。
2.3 照明控制系统：说明照明控制系统的配置和安装要求，包括开关、调光设备和传感器的安装位置和操作方法等。
三、安全注意事项3.1 施工现场安全：强调施工现场的安全措施，包括施工区域的隔离、防护用品的佩戴和安全操作规范等。
3.2 电气安全：提醒施工人员注意电气安全，包括避免触电风险、正确使用绝缘工具和检查设备接地等。
3.3 环境保护：强调环境保护意识，包括施工过程中的噪音控制、废弃物处理和节能减排等。
四、质量控制要求4.1 施工质量标准：明确施工质量标准，包括灯具安装的垂直度、光源的亮度和照明均匀度等。
4.2 工程验收标准：介绍工程验收标准，包括照明效果的验收和照明设备的功能测试等。
4.3 故障排除与维修：说明故障排除和维修的方法和流程，包括设备故障的判断和维修人员的联系方式等。
五、其他事项5.1 施工人员责任：明确施工人员的责任，包括施工安全责任、质量责任和进度责任等。
5.2 工程变更管理：说明工程变更管理的流程和要求，包括变更申请的审批和变更后的施工方案调整等。
5.3 施工人员培训：提醒施工方进行必要的培训，包括照明设备的使用方法和施工技术的更新等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
穿入管路的两端，同时搅动，使两根钢丝的端头互相钩绞在一起，然后将带线拉出。
d.清扫管路：配管完毕后，在穿线之前，必须对所有的管路进行清扫。清扫管路的 目的是清除管路中的灰尘、泥水等杂物。具体方法为；将布条的两端牢固地绑扎在带线 上，两人来回拉动带线，将管内杂物清净。
⑨放线及断线
a.放线：放线前应根据设计图对导线的规格、型号进行核对，放线时导线应置于放 线架或放线车上，不能将导线在地上随意拖拉，更不能野蛮使力，名称
街照明工程施工技术交底
编号：
XXXX
施工单位
施工部位
XXX 街
施工内容
照明工程施工
交底负责人
施工期限
年 月 日至 年月日
交底内容：
1 概述
根据郑州航空港区的整体规划，本着资源共享原则，在 XXX 一路、XX 路、XXX 街及 XX 路路口各新设 1 台箱变。由 4 台新设计箱变和 XXX 路已设计箱变、XXX 路已设计箱变 为本工程提供电源，本工程计算负荷为 185KW。
为方便电缆敷设及路灯接线，每基灯均设接线手井。从低压电缆引上灯线不应截断主电 缆。每套灯依次接入一相电，接线时注意使每个回路上的负荷三项平衡。
（三）接地
为方便电缆敷设及路灯接线，每基灯均设接线手井，从低压电缆引上灯线不应阶段 主电缆，每套等一次接触一相电，接线时注意是每个回路上的负荷三相平衡。
接线井至路灯灯具适用干包接头引出 BLVV-2X4 电箱并采用电缆保护管 PE-32 保护， 为防止灯杆漏电，接线进入灯杆后按等灯具树木在接线板上设置相应漏电保护开关，接 线板应在灯杆接线口内固定，路灯接线门底部（接线板位置）距人行道地面为 0.7 米。 路灯接线是应注意是每个回路上的负荷大道三相平衡。
③手孔井
a.根据放出的手孔井开挖线，在线外四周设置安全警示带。以免安全事故发生。
b.根据标注的手孔井开挖线，按照图纸深度，由于手孔井间距远并且每个手孔井所 需开挖土石方量较少，采用人工开挖处理；如遇到有硬质土及杂石的采用炮锤破除。开 挖出来的土石方统一堆放，然后工程车运输车统一外运。
c.手孔井开挖结束后，用木板对其井口进行覆盖。以免安全事故发生，同时也避免 杂物落入井内。
路灯低压电缆在边绿化带内距非机动车道侧侧石 0.5 米敷设，路灯低压电缆采用 TC90-1-4*34 穿 PE86 保护管敷设，铝合金电缆经济性好。PE75 管厚 0.4 ㎜。过路口部 分穿热浸塑钢制线缆保护管 DFPB-100/3.5，该管强度高，耐腐蚀，敷设厚度为路面下 1m.
2 施工工艺流程 测量放样→沟槽开挖→电缆保护管敷设→电缆手井施工→基础安装施工→沟槽回
d.开挖出来的土石方统一堆放，然后工程车运输车统一外运，运距 10Km。 ④路灯基础 a.根据设计院给出的道路桩号，结合地面照明施工图纸定出灯基础，采用人工开挖。 b.根据放出的手孔井开挖线，在线外四周设置安全警示带。以免安全事故发生。 c.根据标注的基础开挖线，按照图纸深度，炮锤破除路灯基础。如遇到不良地质土 层应进行地基处理，地基承载能力设计值要求不小 nbm 于 120MPa。 d.按规范要求施工，基础深度允许偏差值不大于+100mm，-50mm。当土质原因等造 成基础坑深度与设计偏差+100mm 以上时，应按以下规定处理： 1）偏差在+100—+300mm 时，采用铺石灌浆处理； 2）偏差超过+300mm 时，超过+300mm 的部分可采用填土、沙石夯实处理，分层夯 实厚度不大于 100mm，然后采用铺石灌浆处理。 e.破除建筑垃圾外运. ⑤电缆井 a.根据放出的电缆井开挖线，在线外四周设置安全警示带。以免安全事故发生。 b.据施工图定位电缆井位置，同时标出电缆井开挖线，基底四周工作面各加宽 50cm. c.据开挖线，图纸深度，炮锤破除电缆井基础，之后人工清理建筑垃圾。
放好法兰盘。完成后再进行混凝土的养护，直到混凝土达到设计要求的 90%以上，然后 拆模。
f.检验、校准：基础固定后，用水平尺测量法兰水平高度，用卷尺测量其中心位置， 若有偏差将要调整基础法兰，地角和螺栓水平位置和松紧达到设计要求。
⑦埋管、回填电缆沟、井周
电缆敷设断面图
a．线管水平或垂直明敷时，其水平或垂直安装的允许偏差为 1.5‰，全长偏差不应 大于管内经的 1/2。
施工准备
穿拉线
清扫管路
放线及断
导线与带线的绑
穿接线
导线包扎
线 线路检查绝缘摇
b.选择扎导线：各回路的导线应严格按照设计图纸选择型号规格，相测线、零线及保护
地线应加以区分，用黄、绿、红导线分别作 A、B、C 相线，黄绿双色线作接地线，蓝线
作零线。
c.穿带线：穿带线的目的是检查管路是否畅通，管路的走向及盒、箱质量是否符合 设计及施工图要求。带线采用Φ2mm 的钢丝，先将钢丝的一端弯成不封口的圆圈，再利 用穿线器将带线穿入管路内，在管路的两端应留有 10～15cm 的余量(在管路较长或转弯 多时，可以在敷设管路的同时将带线一并穿好)。当穿带线受阻时，可用两根钢丝分别
工验收。
（2）主要施工方法
①定位测量、施工放样
依据图纸要求测量路灯基础、手孔井、电缆井、箱变基础的位置及走向、接地极等 具体位置，开挖前应与监理工程师联系并且现场勘察，弄清地下障碍物（如地下电缆、 管线等）情况，开挖前必须人工挖探坑以确保地下设施等的安全。根据土质的坚硬程度 加上放坡系数进行施工放样，将有关施工测量放线和放样资料报监理工程师审查，获得 批准后才能正式施工。
填。 3 施工工艺 3.1 照明工程施工
项目分为施工准备阶段、施工阶段、竣工阶段、保修期四个阶段施工。 第一阶段：清理现场垃圾、杂物保证施工场内卫生干净。保证施工范围内畅通。 第二阶段：（1）道路上照明安装、电缆敷设；路灯基础、投光灯基础、电缆沟、 手孔井、电缆井、箱变基础的开挖。 （2）预埋构件、基础制作浇筑成型具备安装条件。 第三阶段：箱变、地面高低压电缆、电线、路灯杆、地面照明灯具等安装。 第四阶段：通电调试。 （一）高压供电： 根据郑州航空港区的整体规划，本着资源共享原则，在公园北一路、和睦路、仓储 五街及园博路路口各新设 1 台箱变。由 4 台新设计箱变和双鹤湖路已设计箱变、仓储四 路已设计箱变为本工程提供电源，本工程计算负荷为 185KW。 （二）低压线路： 道路上路灯供电电缆均采用铝合金电缆 TC90-1KV-4X35 电缆穿 PE75 保护管敷设。
灯杆接地箱与主接地干线的链接应设置在接线手孔中以便检查，预埋管电缆沟中野 应敷设接地线，本工程所有接地线均链接在一起成为一个整体接地网。
3.2 地面道路照明灯具施工方案
（1）地面照明、亮化施工工序流程
定灯位、手孔井、电缆井、箱变基础→人工开挖→砌筑电缆手井、浇注路灯基础→ 埋管、回填→敷设电缆→绝缘测试→灯具安装→电气设备安装→实验、调试→自检→竣
b.断线：剪断导线时，导线的预留长度按以下情况予以考虑：接线盒、开关盒及灯 头盒内导线的预留长度为 15cm；配电箱内导线的预留长度为配电箱箱体周长的 1／2： 干线在分支处，可不剪断导线而直接作分支接头。
⑩导线与带线的绑扎：
②电缆沟开挖
a.根据图纸要求放出电缆边沟线，然后再需要开挖段电缆沟两侧做出警示标志、安 全标志。等到电缆沟回填完毕警示标志、安全标志方可撤除。以免期间发生安全事故。
b.根据放出的电缆边沟线，采用炮锤对其硬化路面进行破除，深度 0.8 米，沟底宽 度 60cm。
c.破除的建筑垃圾统一堆放，人行道路东侧沟槽建筑垃圾统一堆放沟槽东半面，人 行道路西侧建筑垃圾统一堆放沟槽西半面.然后工程车运输车统一外运。
d.地面段沿道路照明回路通长埋设一根φ12 镀锌圆钢作为道路照明灯具及灯杆接 地干线，每三基路灯基础处设一接地极，接地极与接地干线可靠焊接；道路梁段利用结 构钢筋接地，地面段的接地干线与道路梁段用作接地干线的结构钢筋焊接连通，并与灯 箱式地下箱变的接地网可靠连接。接线箱、灯具金属外壳、灯杆金属底座以及预埋钢管、 铠装电缆的金属保护层均应与接地干线焊接连通，实测接地电阻不大于 4 欧姆。路灯灯 杆与路灯基础底盘法兰、地脚螺栓、接地极与镀锌扁钢接地极焊接连接成电气通路。
12 米路灯采用 2 米基础，14 米路灯采用 2 米基础，见路灯基础图，中杆灯基础由 厂家提供。
标准段车行道设计平均照度约为 30Lx。均与度大于 0.4.功率密度为 0.56W/㎡＜ 1.05W/㎡（国标），其中交会区照明标准值按：主干路与主干路交会按 50Lx、主干路与 次干路交会时按 50Lx。仓储二街为城市主干路，灯具为截光型灯具。
在 XXX 街东西两侧边缘绿化带中央对称布置双臂金属柱灯。机动车道侧灯高 12 米， 挑臂长 2 米，灯具为 LED125W，非机动车道侧灯高 10 米，挑臂长 1.5 米，标准段灯具为 LED90W。公交站台加宽段为 LED120W。路灯间距约为 30 米。渠化段适当减小路灯间距。 灯杆采用热镀锌拔销杆，表面喷塑。灯具仰角需根据现场情况调至最佳照明效果。在主 要路口布置 14 米投光灯（上设三套 LED250W 或 LED200W 投光灯具，部分路口设三套 CDM315W 投光灯具）或广场等（上设四套 LED250W 投光灯具）等，以加强路口的照明效 果。
d.电缆井基坑开挖之后必须用锥形标对电缆井基坑进行围护、遮盖。以免安全事故 发生
e.开挖的建筑垃圾外运。 ⑥砌筑手孔井、电缆井、浇筑路灯基础 砌筑手孔井 a.手孔井基础铺筑 20cm 厚三七灰土，人工夯实达到设计要求，然后铺筑垫砖两层， 干砂填缝。 b.砌筑手孔井砖墙体，墙体两侧预留φ50 穿线管孔。 c.复合塑料井盖安装。 ⑥浇筑路灯基础 法兰盘基础示意图 a.根据图纸设计要求制作好钢筋笼。基础内预埋 4 根 M24 地脚螺栓。 b.在已挖好的基础内打入Ф20 长度为 2.5 米的接地圆钢，接地圆钢等钢筋笼放入 后，焊接其上，并用镀锌扁钢引出至灯杆基础后的手孔井中与Ф20 的接地线，形成统一 的接地系统。 c.支撑垫层、基础混凝土模板。模板采用木模板。 d.放入钢筋笼，及Ф32 两根 PE 管，一根穿照明电线，一根备用。 e.浇筑 C20 混凝土，混凝土采用商品混凝土，浇筑混凝土时，进行合适的振捣，并
