广播系统施工技术方案

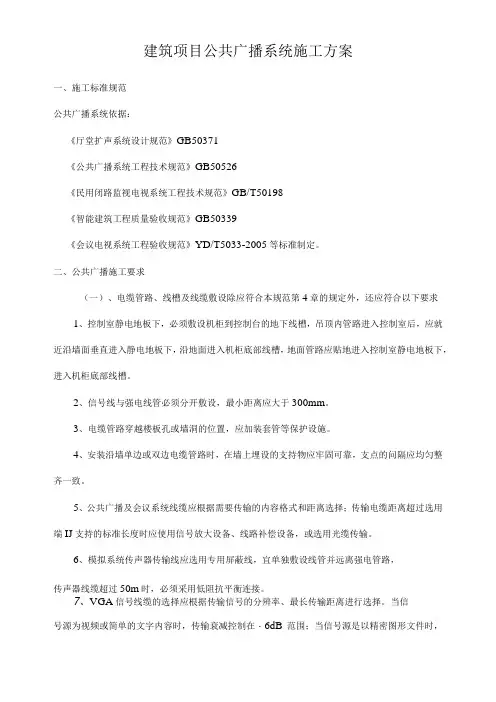

建筑项目智能化公共广播系统施工方案范文
建筑项目公共广播系统施工方案一、施工标准规范公共广播系统依据：《厅堂扩声系统设计规范》GB50371《公共广播系统工程技术规范》GB50526《民用闭路监视电视系统工程技术规范》GB/T50198《智能建筑工程质量验收规范》GB50339《会议电视系统工程验收规范》YD/T5033-2005等标准制定。
二、公共广播施工要求（一）、电缆管路、线槽及线缆敷设除应符合本规范第4章的规定外，还应符合以下要求1、控制室静电地板下，必须敷设机柜到控制台的地下线槽，吊顶内管路进入控制室后，应就近沿墙面垂直进入静电地板下，沿地面进入机柜底部线槽，地面管路应贴地进入控制室静电地板下，进入机柜底部线槽。
2、信号线与强电线管必须分开敷设，最小距离应大于300mm。
3、电缆管路穿越楼板孔或墙洞的位置，应加装套管等保护设施。
4、安装沿墙单边或双边电缆管路时，在墙上埋设的支持物应牢固可靠，支点的问隔应均匀整齐一致。
5、公共广播及会议系统线缆应根据需要传输的内容格式和距离选择；传输电缆距离超过选用端IJ支持的标准长度时应使用信号放大设备、线路补偿设备，或选用光缆传输。
6、模拟系统传声器传输线应选用专用屏蔽线，宜单独敷设线管并远离强电管路，传声器线缆超过50m时，必须采用低阻抗平衡连接。
7、VGA信号线缆的选择应根据传输信号的分辨率、最长传输距离进行选择。
当信号源为视频或简单的文字内容时，传输衰减控制在・6dB范围；当信号源是以精密图形文件时，传输衰减控制在・3dB的范围，超出范围时，应采用光纤系统实现信号的传输。
8、公共广播系统的功率传输线缆应用金属线槽和线管单独敷设，室外广播传输线缆应穿管埋地或在电缆沟内敷设。
9、公共广播系统功率传输线路，其绝缘电压等级必须与其额定传输电压相容，应尽量减少接驳，当无法避免接驳时，其接头不得裸露，接驳宜用压接套管、压接工具、专用插接件或锡焊接线进行施工，电位不等的接头应分别进行绝缘处理，并应将接头置于分线箱或接线盒内，接头不得留在线管等不易检查的部位，性能损耗应符合设计要求。

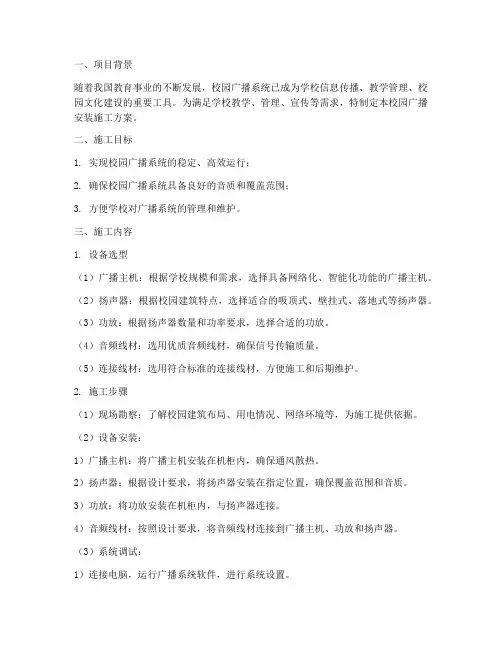

校园广播安装施工方案
一、项目背景随着我国教育事业的不断发展，校园广播系统已成为学校信息传播、教学管理、校园文化建设的重要工具。
为满足学校教学、管理、宣传等需求，特制定本校园广播安装施工方案。
二、施工目标1. 实现校园广播系统的稳定、高效运行；2. 确保校园广播系统具备良好的音质和覆盖范围；3. 方便学校对广播系统的管理和维护。
三、施工内容1. 设备选型（1）广播主机：根据学校规模和需求，选择具备网络化、智能化功能的广播主机。
（2）扬声器：根据校园建筑特点，选择适合的吸顶式、壁挂式、落地式等扬声器。
（3）功放：根据扬声器数量和功率要求，选择合适的功放。
（4）音频线材：选用优质音频线材，确保信号传输质量。
（5）连接线材：选用符合标准的连接线材，方便施工和后期维护。
2. 施工步骤（1）现场勘察：了解校园建筑布局、用电情况、网络环境等，为施工提供依据。
（2）设备安装：1）广播主机：将广播主机安装在机柜内，确保通风散热。
2）扬声器：根据设计要求，将扬声器安装在指定位置，确保覆盖范围和音质。
3）功放：将功放安装在机柜内，与扬声器连接。
4）音频线材：按照设计要求，将音频线材连接到广播主机、功放和扬声器。
（3）系统调试：1）连接电脑，运行广播系统软件，进行系统设置。
2）调试扬声器音量、音质，确保广播效果。
3）测试网络连接，确保广播系统稳定运行。
4. 施工要求（1）严格按照设计要求进行施工，确保施工质量。
（2）合理布局设备，方便管理和维护。
（3）采用优质线材和连接器，确保信号传输质量。
（4）施工过程中，注意安全，避免发生意外事故。
四、施工时间根据项目规模和施工条件，预计施工周期为30天。
五、施工团队1. 施工队伍：由具有丰富经验的施工团队负责施工。
2. 技术支持：由专业技术人员提供技术支持和指导。
六、施工验收1. 施工完成后，进行自检，确保施工质量。
2. 邀请学校相关部门进行验收，确保广播系统符合要求。
3. 验收合格后，办理移交手续。
公共广播系统(兼消防应急广播系统)施工方案
【国家体育场工程】〖公共广播系统（兼消防应急广播系统）施工方案〗目录1编制依据 (1)1.1.施工图纸 (1)1.2.相关资料、标准、规范 (1)2分部（分项）工程概况............................................................................ 错误!未定义书签。
3施工部署.. (2)3.1.总体部署原则： (1)3.2.施工阶段划分 (1)4施工准备 (2)4.1.施工准备流程图 (2)4.2.技术准备 (2)4.3.物资准备 (3)4.4.组织准备 (5)4.5.建立、健全的各项管理制度 (7)4.6.施工现场及场外的准备 (7)5主要施工方法 (8)5.1.施工工艺流程 (8)5.2.线缆敷设 (8)5.3.分线箱安装 (9)5.4.设备安装 (10)5.5.系统调试 (13)6质量标准和验收 (16)6.1.质量控制标准 (16)7施工、安全防护、消防、临时用电、环保等注意事项 (17)7.1.产品保护 (17)7.2.安全和环保措施 (17)1编制依据1.1. 施工图纸、设计变更1.1.1.《国家体育场电讯工程深化施工图第三册公共广播系统》1.1.2.设计变更：EM_07_**10、DM_07_**10、EM_07_**19、DM_07_**19 1.2. 相关资料、标准、规范2345施工部署5.1. 总体部署原则：1)集中力量保质量、保工期。
在人力、物资、机具上给工程施工以充分保证。
各项管理工作应着眼于促进项目经理部组织好施工工作；2)分阶段施工。
由于施工工序多，我们把整体项目分阶段实施，力争做到忙而不乱，疏而不漏。
3)推行先进施工方法和施工机具，提高机械化作业水平；4)按照ISO9001的质量标准进行全过程的质量监督，不留任何质量隐患。
5.2. 施工阶段划分第一阶段：施工准备（包括现场准备、技术准备、物资准备等）及预留预埋；第二阶段：桥架、线槽及管线敷设施工；第三阶段：线缆敷设施工；第四阶段：前端扬声器安装；第五阶段：功放机房、中央机房设备安装；第六阶段：系统调试；第七阶段：系统试运行；第八阶段：系统验收；第九阶段：售后服务。
公共广播系统施工技术方案
公共广播系统施工技术方案公共广播系统是一种将声音信号传播到广泛范围内的技术系统，常见于公共场所如商场、学校、医院等。
为了能够实现高质量的广播效果，需要进行施工技术方案的设计和实施。
下面将从系统设计、硬件选型以及施工安装等方面详细介绍公共广播系统的施工技术方案。
首先，系统设计是公共广播系统施工技术方案的重要环节。
在设计阶段，需要充分考虑到广播系统所涉及的区域范围、使用需求以及需求的扩展性等因素。
根据不同的需求，可以选择单一区域广播系统或者多区域广播系统。
对于大型场馆或者复杂的环境，可以考虑使用多区域广播系统，以实现不同区域的独立控制和播放。
其次，硬件选型是决定公共广播系统质量的关键因素。
在选择硬件设备时，需要考虑广播系统的功率、声音质量、覆盖范围以及设备的可靠性等因素。
首先，根据广播系统的覆盖范围和音响需求，选择适当功率的功放设备和扬声器。
其次，为了保证声音的清晰度和质量，需要选择高品质的音源设备。
另外，还需要选购合适的线缆和连接设备，以确保信号的传输稳定。
最后，施工安装是公共广播系统施工技术方案的关键环节。
在施工安装过程中，需要按照系统设计图纸进行设备的布置和连接。
首先，需要确定合适的位置安装功放设备和音源设备，以确保声音可以覆盖到目标区域。
在连接线缆时，需要注意保持信号传输的稳定，避免干扰和杂音。
此外，还需要对扬声器进行合理的摆放和调试，以获得最佳的声音效果。
在施工安装完成后，需要对整个系统进行测试和调试，确保广播系统可以正常运行。
总结起来，公共广播系统的施工技术方案包括系统设计、硬件选型以及施工安装等环节。
通过合理规划和设计，选择合适的硬件设备，并按照设计图纸进行施工安装，可以确保公共广播系统具有高质量的音质和覆盖范围。
此外，还需要定期进行系统维护和保养，以保证系统的稳定性和可靠性。
因此，在公共广播系统的施工过程中，需要充分考虑各种因素，以确保系统的稳定运行和良好的音质效果。

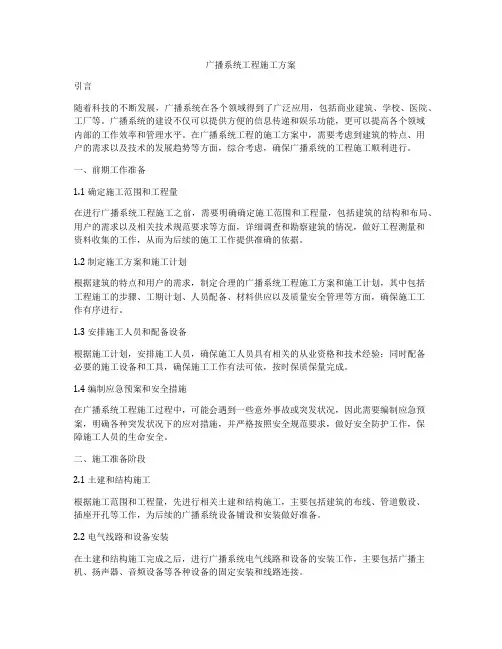

广播系统工程施工方案
广播系统工程施工方案引言随着科技的不断发展，广播系统在各个领域得到了广泛应用，包括商业建筑、学校、医院、工厂等。
广播系统的建设不仅可以提供方便的信息传递和娱乐功能，更可以提高各个领域内部的工作效率和管理水平。
在广播系统工程的施工方案中，需要考虑到建筑的特点、用户的需求以及技术的发展趋势等方面，综合考虑，确保广播系统的工程施工顺利进行。
一、前期工作准备1.1 确定施工范围和工程量在进行广播系统工程施工之前，需要明确确定施工范围和工程量，包括建筑的结构和布局、用户的需求以及相关技术规范要求等方面，详细调查和勘察建筑的情况，做好工程测量和资料收集的工作，从而为后续的施工工作提供准确的依据。
1.2 制定施工方案和施工计划根据建筑的特点和用户的需求，制定合理的广播系统工程施工方案和施工计划，其中包括工程施工的步骤、工期计划、人员配备、材料供应以及质量安全管理等方面，确保施工工作有序进行。
1.3 安排施工人员和配备设备根据施工计划，安排施工人员，确保施工人员具有相关的从业资格和技术经验；同时配备必要的施工设备和工具，确保施工工作有法可依，按时保质保量完成。
1.4 编制应急预案和安全措施在广播系统工程施工过程中，可能会遇到一些意外事故或突发状况，因此需要编制应急预案，明确各种突发状况下的应对措施，并严格按照安全规范要求，做好安全防护工作，保障施工人员的生命安全。
二、施工准备阶段2.1 土建和结构施工根据施工范围和工程量，先进行相关土建和结构施工，主要包括建筑的布线、管道敷设、插座开孔等工作，为后续的广播系统设备铺设和安装做好准备。
2.2 电气线路和设备安装在土建和结构施工完成之后，进行广播系统电气线路和设备的安装工作，主要包括广播主机、扬声器、音频设备等各种设备的固定安装和线路连接。
2.3 调试和验收在广播系统设备安装完成之后，进行设备的调试工作，包括设备的连接、音频输出、语音测试等方面，确保广播系统设备的正常运行。
校园广播系统施工方案
校园广播系统施工方案校园广播系统施工方案一、项目背景和目标现代校园广播系统作为一种重要的校园安全教育设施，广泛应用于各级各类学校。
本方案旨在建设一套功能完善、稳定可靠、覆盖全校的校园广播系统，实现校园教学、管理和安全工作的有效支撑与提升。
二、系统规划和设计1. 基础设施规划：根据校园的建筑布局和现有设施，合理规划广播系统的设备摆放位置和布线路径，确保广播覆盖面广、声音清晰。
2. 设备选型：选择品牌知名、质量可靠的广播设备，包括音源设备、音响设备、麦克风、终端设备等。
设备选型要考虑校园内各类场景的需求，并充分考虑设备的可扩展性和兼容性。
3. 网络规划：校园广播系统需要进行网络连接和控制，要规划网络设备的摆放位置、布线路径和网络拓扑结构，确保系统的稳定运行和远程管理。
4. 控制系统设计：根据校园的教学、管理和安全需求，设计相应的控制系统，包括广播区域的划分、音量控制、场景切换、定时播放等功能。
三、施工步骤和流程1. 前期准备：制定详细的施工计划，确定施工时间和地点。
与相关部门协商，确保对校园正常教学和管理工作的影响最小化。
2. 基础设施布线：根据设计方案，进行设备摆放位置和布线路径的测量和规划，并进行设备固定和布线铺设工作。
3. 设备安装和调试：按照设备选型和布线规划，进行广播设备的安装和连接工作，同时进行软件设置和系统调试，确保设备的正常运行。
4. 网络连接和控制系统调试：进行网络设备的安装和连接工作，设置网络参数，进行网络拓扑结构配置和通信测试，同时进行控制系统的软件设置和调试工作。
5. 系统验收和维护：进行校园广播系统的功能测试和性能测试，确保系统的稳定运行和各项功能的正常使用。
同时制定详细的系统维护计划，定期进行系统检查和维护工作，及时排除故障和做好备份工作。
四、验收标准和保修服务1. 音域：覆盖全校各个场所，声音清晰可辨。
2. 控制：控制系统功能正常，切换、定时播放等功能灵活可靠。
3. 设备：设备安装稳定，运行正常，保修期内如有质量问题及时更换或修理。
室外广播系统施工方案
室外广播系统施工方案1. 引言室外广播系统是一种在户外环境中提供音频播放和广播服务的系统。
它在公共场所（如公园、广场、校园等）和商业场所（如购物中心、体育场馆等）中广泛应用。
本文档将介绍室外广播系统的施工方案。
2. 系统设计2.1 系统组成室外广播系统通常由以下组件组成：•主控制器：负责控制和管理整个系统的运行，例如音频播放、音量调节等功能。
•扩音器：将音频信号放大并传送到扬声器。
•扬声器：用于播放音频信号。
•音源设备：提供音频输入信号，例如CD播放器、MP3播放器等。
2.2 系统布局室外广播系统的扬声器通常安装在固定位置，以覆盖整个区域。
布局应根据实际需求和场地条件进行规划。
一般来说，扬声器的布置要均匀分布，以保证声音的覆盖范围和音质的一致性。
2.3 系统连接各个组件之间的连接应按照设计要求进行，以保证信号的传输质量和系统的稳定性。
一般来说，主控制器通过有线连接与扩音器和音源设备相连，扩音器与扬声器之间也采用有线连接。
3. 施工步骤3.1 确定需求在施工之前，需要与客户充分沟通，了解他们对室外广播系统的需求和期望。
确定需要覆盖的区域、系统的功能要求等。
3.2 系统设计和规划根据客户的需求和实际情况，进行系统设计和规划。
确定扬声器的布局、连接方式、音源设备的选型等。
3.3 材料采购和准备根据系统设计要求，采购所需的设备和材料。
包括主控制器、扩音器、扬声器、音源设备等。
确保采购到符合质量要求的设备。
3.4 安装扬声器和连接设备根据系统设计，安装扬声器并进行连接。
确保扬声器的布置均匀、固定可靠，并根据设计要求连接扬声器和扩音器、音源设备。
3.5 系统调试和测试完成安装后，对系统进行调试和测试。
检查系统是否正常运行，音频质量是否符合要求，各个组件之间是否正常连接和协同工作。
3.6 施工验收完成系统调试和测试后，与客户进行验收。
确保系统满足客户的需求和规定的技术要求。
4. 施工注意事项•在施工过程中，要注意安全措施。
智能广播施工方案(3篇)
第1篇一、项目背景随着科技的不断发展，智能广播系统在我国得到了广泛的应用。
智能广播系统是一种基于计算机网络技术的广播系统，具有自动化、智能化、网络化等特点，能够实现音频信号的实时传输、播放和监控。
在公共场所、企业、学校等场合，智能广播系统具有广泛的应用前景。
本方案旨在为智能广播系统的施工提供一套全面、科学的施工方案。
二、项目目标1. 满足用户需求，实现高质量、高效率的广播播放；2. 系统稳定可靠，具有良好的扩展性和兼容性；3. 系统操作简便，易于维护和管理；4. 节约能源，降低运营成本。
三、施工方案1. 施工准备（1）组建专业施工团队，包括项目经理、技术负责人、施工人员等；（2）制定详细的施工计划，明确施工时间、施工内容、施工人员安排等；（3）准备施工所需设备、材料、工具等；（4）对施工人员进行技术培训，确保施工质量。
2. 系统设计（1）网络架构设计：根据用户需求，选择合适的网络架构，如星型、总线型等；（2）设备选型：根据系统规模和用户需求，选择合适的设备，如功放、音箱、控制主机等；（3）信号传输方式：采用有线或无线方式传输信号，确保信号质量；（4）音频处理：对音频信号进行降噪、均衡、压缩等处理，提高音频质量；（5）系统控制：采用集中控制或分布式控制方式，实现对系统的远程监控和管理。
3. 施工步骤（1）现场勘查：对施工场地进行实地勘查，了解现场环境、设备布局等；（2）设备安装：按照设计要求，将设备安装在指定位置，确保设备固定牢固、线路连接正确；（3）信号传输：根据设计要求，搭建信号传输线路，确保信号传输稳定；（4）音频处理：对音频信号进行优化处理，提高音频质量；（5）系统调试：对系统进行调试，确保系统运行稳定、功能正常；（6）系统验收：按照设计要求，对系统进行验收，确保系统满足用户需求。
4. 施工质量控制（1）严格遵循施工规范和工艺要求，确保施工质量；（2）对施工人员进行技术培训，提高施工技能；（3）加强施工过程中的质量监控，及时发现并解决质量问题；（4）做好施工记录，为后期维护提供依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1.1广播系统
本工程广播系统采用多线制系统，广播的机柜设在地下一层消防控制中心内，在地下车库、公共活动区等处设扬声器，火灾时强切至火灾事故广播状态。
本工程的广播系统组成为：广播及控制末端、传输线路、节目调制前端、功率放大输出单元。
广播系统施工流程：
背景音乐、紧急广播线紧急广播信号线：NHRVB-2×
线槽安装和金属线管安装同强电，本方案不作阐述，线缆在土建及精装修作业基本完成以后方可施工，敷设时，中间不能有接头，如若必须有接头，必须置于线槽内，并在竣工图中做好记录，以便日后维护。
（2）广播末端安装
广播末端安装包括广播扬声器安装和广播控制器安装。
扬声器分为吸顶式和壁挂式两种，安装示意图如下：
广播控制器安装与开关插座灯具安装同期进行，安装高度为距地1.4米。
