紧固件(螺栓 螺钉 螺母 弹垫 平垫 挡圈)
标准件标准区分
标准件标准区分标准件不同标准的区分德国的螺栓、螺母、垫圈国标DIN931、DIN934、DIN933、DIN127、DIN125、DIN434、DIN912对应我国的国标DIN125-A ——平垫——GB97.1-85DIN125-B——平垫（带倒角）——GB97.2-85DIN127-A ——重型弹垫——GB7244DIN127-B ——标准弹垫——GB93-87DIN434 ——方斜垫圈(U型)——GB852-88DIN912 ——内六角圆柱头螺钉——GB70-85DIN931——六角头螺栓（半牙）——GB5782-86DIN933 ——六角头螺栓（全牙）——GB5783-86DIN934 ——六角头螺母(1型)——GB6170-86标准就是规范，每个国家和部门都有自己的标准。
目前，我们在平时的业务中最常用到的标准有以下几种：GB—中国国家标准（国标）ANSI—美国国家标准（美标）DIN—德国国家标准（德标）ASME—美国机械工程师协会标准JIS—日本国家标准（日标）BSW—英国国家标准GB—国家标准是我国众多标准中的一种，另外还有行业标准，专业标准和部门标准等。
国家标准又分：GB（强制性标准）和GB/T （推荐性标准）以及GBn （国家内部标准）等。
我们平常看到的像GB30，GB5783等等都是强制性的标准。
以上几种标准除了一些基本尺寸如头部对边、头部厚度等的不同以外，最主要的是螺纹部分的不同。
GB、DIN、JIS等的螺纹都有是以MM（毫米）为单位，统称为公制螺纹。
另像ANSI、ASME等的螺纹是以英寸为单位的称为美标螺纹。
除了公制螺纹和美制螺纹外还有一种BSW—英制标准,其螺纹也是以英寸为单位，俗称惠氏螺纹。
公制螺纹是以MM（毫米）为单位，它的牙尖角为60度。
美制螺纹和英制螺纹都是以英寸为单位的。
美制螺纹的牙尖角也是60度，而英制螺纹的牙尖角为55度。
由于计量单位的不同，导致了各种螺纹的表示方法也不尽相同。
垫圈的种类及使用方法【干货技巧】
你有没有想过为什么连接件之间要加垫圈，很多人因为怕麻烦而选择不使用它或者忘记使用，事实证明这个不起眼的小圆片也许比我们想象的还要重要。
这里的垫圈是指垫在被连接件与螺母之间的零件，一般为扁平形的金属环，用来保护被连接件的表面不受螺母擦伤，分散螺母对被连接件的压力，常用来紧固防松，是生产生活中的常用配件用品。
关于它有哪些种类、如何使用等方面的问题，本文来为您一一介绍。
垫圈的种类:垫圈种类很多，有平垫、弹垫、锁紧垫圈、止动垫圈等。
具体分为：平垫圈-C级、大垫圈-A和C级、特大垫圈-C级、小垫圈-A级、平垫圈-A级、平垫圈-倒角型-A级、钢结构用高强度垫圈、球面垫圈、锥面垫圈、工字钢用方斜垫圈、槽钢用方斜垫圈、标准型弹簧垫圈、轻型弹簧垫圈、重型弹簧垫圈、内齿锁紧垫圈、内锯齿锁紧垫圈、外齿锁紧垫圈、外锯齿锁紧垫圈、单耳止动垫圈、双耳止动垫圈、外舌止动垫圈、圆螺母用止动垫圈。
垫圈垫圈的种类不同，功能作用也不同，平垫只是用来增大接触面积，没有防松功能，而弹垫可以防松。
止动垫圈在内环上有一个凸起的固定脚，在外环上有3~4个凸起的锁定脚，在防松的基础上还有固定的功能，更加适合用在振动剧烈的地方。
锁紧垫圈锁紧后有向后推的力，也能很好的防松。
垫圈的作用原理:垫圈分为平面垫圈和弹簧垫圈，螺钉上紧后由于与基座接触面积小，加装平面垫圈可以增大基座承压面积，上紧不至于导致基座损坏或滑丝。
弹簧垫圈增加了螺丝扣的应力，使螺丝扣紧作用更加紧固。
垫圈的安装:垫圈和圆螺母配套使用，使用时垫圈装在螺母开槽的那一侧，紧固后将内外止动耳折弯放到槽里。
圆螺母紧固后，分别将内外耳朵扳成轴向，分别卡在轴上的键槽和圆螺母的开口处，这样，圆螺母就不会由于轴的转动而松脱。
注意：圆螺母用止动垫圈安装时，内齿弯向的一侧朝向圆螺母还是背向圆螺母？当圆螺母拧紧到位后，止动垫圈的内齿弯向圆螺母。
止动垫圈的外齿中的一个再弯向圆螺母的外壁的槽内，内齿卡在螺纹杆上的槽内，使得圆螺母旋进时止动垫圈相对于螺杆不动。
紧固件检验规范
GB/T 799-1988地脚螺栓
GB/T818-2000十字槽盘头螺钉
GB/T 880-1986带孔销
GB/T 894.1-1986轴用弹性挡圈---A型
GB/T 1237-2000紧固件标记方法
GB/T 3098.1-2000紧固件机械性能螺栓、螺钉和螺柱
GB/T 3098.2-2000紧固件机械性能螺母、粗牙螺纹
GB/T 3098.3-2000紧固件机械性能紧定螺钉
GB/T 3098.6-2000紧固件机械性能不锈钢螺栓、螺钉和螺柱
GB/T 3098.15-2000紧固件机械性能不锈钢螺母
GB/T 5799.1-2000紧固件表面缺陷螺栓和螺柱一般要求
紧固件检验规范
0TK.692.10009
山东泰开电力开关有限公司
二零壹肆年肆月
山东泰开
电力开关有限公司
检验规范
0TK.692.10009
紧固件
共3页
第1页
鉴于紧固件为集团统一采购项目且紧固件供货厂家有严格的质量控制体系，因此为提高工作效率，加快紧固件入库进度，特作出如下紧固件（即螺栓、螺柱、螺钉、螺母、垫圈、销、铆钉、挡圈等）检验规范。
4、弹垫、平垫等标准件可仅检查外观即可；
检验规范
0TK.692.10009
紧固件
共3页
第3页
三、检验项目
1、检查紧固件是否按要求包装，无金属镀层产品是否涂有防锈剂；
2、核对供货厂家提供同一批次的紧固件的材质单、力学性能、布氏硬度、镀层厚度等自检记录是否符合标准要求，有质量保证书的可不提供上述自检记录；
3、质检人员核对厂家证明材料后对同一厂家的螺纹紧固件随意抽检1~2件用通止规检查螺纹尺寸，检查合格可对本批紧固件开具入库单，其余件不再检查。如发现存在不合格情况再对其余规格的螺纹标准件抽检，如继续抽查的同一规格的标准件合格先办理该规格的标准件入库手续，不合格的填写质量反馈单或退货处理；
螺栓螺母垫片标准
螺栓螺母垫片标准
螺栓螺母垫片标准规格为M1.6～M64，性能等级有5.6、8.8、9.8、10.9、A2-70、A4-70、A2-50、A4-50、CU2、CU3和AL4级，产品等级有A和B级。
螺栓连接基本要求包括：
1. 对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压面积。
2. 螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不应多于2个，螺母侧放置的平垫圈一般不应多于1个。
3. 对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。
4. 对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。
5. 对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。
标准紧固件种类介绍
标准紧固件种类介绍
标准紧固件是指符合国际或国家标准规范的各种螺栓、螺母、螺钉、螺柱、垫圈等紧固件产品。
它们通常用于机械设备、建筑结构、汽车制造、航空航天等领域，起着连接、固定、密封等作用。
以下是对一些常见标准紧固件种类的介绍：
1. 螺栓和螺母，螺栓是一种具有外螺纹的紧固件，螺母则是与螺栓配合使用的零件，用于连接和固定两个或多个零件。
常见的标准包括GB、DIN、ISO、ANSI/ASME等。
2. 螺钉，螺钉是一种无螺帽的紧固件，通常用于将零件固定在另一件零件上。
螺钉的种类繁多，包括自攻螺钉、机械螺钉、木螺钉等，其标准有GB、DIN、ISO、ANSI/ASME等。
3. 垫圈，垫圈是一种圆形金属片，常用于分散紧固件的压力、保护表面、填充间隙等作用。
常见的标准垫圈有平垫圈、弹簧垫圈等，其标准包括GB、DIN、ISO、ANSI/ASME等。
4. 螺柱，螺柱是一种在一端带有外螺纹，另一端带有内螺纹的紧固件，通常用于连接两个零件。
常见的标准有GB、DIN、ISO、
ANSI/ASME等。
5. 螺母，螺母是一种用于连接螺纹紧固件的螺纹零件，通常与
螺栓、螺钉配合使用。
常见的标准有GB、DIN、ISO、ANSI/ASME等。
总的来说，标准紧固件种类繁多，每种紧固件都有其特定的用
途和适用范围。
选择合适的标准紧固件对于确保机械设备和结构的
安全运行至关重要。

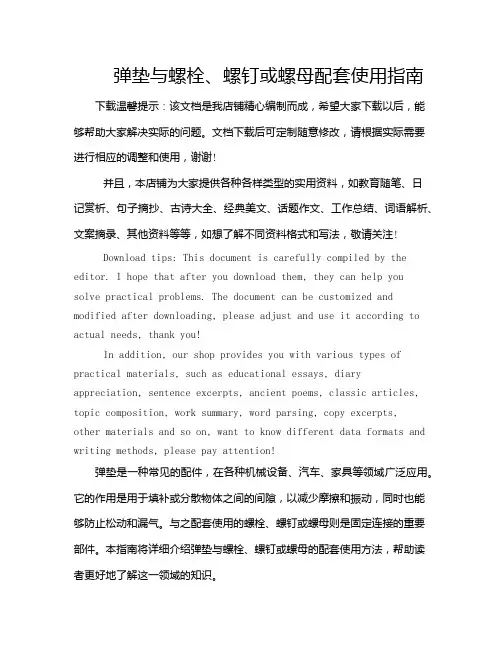

弹垫与螺栓、螺钉或螺母配套使用指南
弹垫与螺栓、螺钉或螺母配套使用指南下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!弹垫是一种常见的配件，在各种机械设备、汽车、家具等领域广泛应用。
垫圈和挡圈的种类划分
垫圈和挡圈的种类划分垫圈垫圈主要是用在螺栓、螺钉或螺母等支承面与被连接部位之间，起着保护被连接件表面、防止紧固件松动的作用或其他特殊用途。
由此，根据垫圈的用途可将其分为平垫圈、防松垫圈和特殊用途垫圈。
平垫圈平垫圈也称为普通垫圈，是最常用的一类垫圈。
在一般的螺栓或螺钉连接中基本上都能用到平垫圈，主要是用以改善被连接件的受力状况，保护被连接件的表面状态。
平垫圈的公称直径就是与其配用螺栓或螺钉的公称直径，平垫圈的规格越小，其内径尺寸越接近公称直径，轴孔配合就越紧密。
如果垫圈的内径过小，会与螺栓头下圆角发生干涉，内倒角平垫圈则可以避免这种干涉。
平垫圈的外形一般为圆形，但根据装配的需要，也可以为其他形状，如外形为方形的方垫圈，如图3-73至图3-75所示。
防松垫圈防松垫圈主要是放在紧固件与被连接件之间，达到简单的防松效果。
防松垫圈主要包括以下几类：（1）弹簧垫圈是依靠弹性和斜口与平面之间的摩擦，防止紧固件的松动，如图3-76所示；鞍形弹性垫圈和波形弹性垫圈则仅是依靠其弹性来防止连接件松动，如图3-77和图3-78所示。
上述垫圈广泛用于经常拆卸的连接处。
（2）内/外齿锁紧垫圈、内/外锯齿锁紧垫圈主要是靠齿尖与被连接件平面的啮合力和较小的弹性来防止连接件的松动，如图3-79至图图3-82所示。
（3）单/双耳止动垫圈是利用其耳部结构的弯曲分别扣紧被连接件的边缘和螺母，使其不能自由转动，起到防松作用，如图3-83和图3-84所示。
（4）外舌止动垫圈与单耳止动垫圈的功能类似，它是利用其外舌嵌入被连接件的内孔中限制了螺母或螺栓的转动，如图3-85所示。
特殊用途垫圈（1）方斜垫圈如图3-86所示，主要用它垫在槽钢或工字钢的斜面上，使螺母的支承面垂直于螺杆，避免扳拧螺母时使螺杆受弯曲应力。
（2）预载垫圈又称为预载指示垫圈，它可用来控制螺栓的拧紧程度。
这种垫圈由4个零件组成：两个普通平垫圈、一个屈服强度较低而厚度较厚的内圈和一个屈服强度较高而厚度较薄的外圈，如图3-87所示。
螺栓及垫圈的选用知识
螺栓及垫圈的选用知识1、六角头螺栓（碳钢）六角头螺栓的产品等级按照由高到低依次为A、B、C三个等级，性能等级由低到高依次为3.6级, 4.6,级4.8级, 5.6级，6.8级，8.8级，9.8级，10.9级，12.9级等，✓六角头螺栓C级GB/T 5780✓六角头全螺纹螺栓C级GB/T 5781C级螺栓的性能等级包含3.6, 4.6, 4.8级。
✓六角头螺栓GB/T 5782✓六角头全螺纹螺栓GB/T 5783这两种螺栓是A级和B级。
性能等级包含6.8级，8.8级，9.8级，10.9级，12.9级。
➢A级和B级用于较重要的结构，如装配精度高，受冲击较大，或受交变载荷的结构中。
➢A级精度最高，用于较小规格的螺栓，B级用于其他规格的螺栓，如：A级用于公称直径≤24mm，和长度＜150mmm的螺栓。
B级用于公称直径＞24mm，和长度≥150mm的螺栓。
➢C级精度最低，且材料强度最低，性能等级在5.6以下，常用于受力较小，或不太重要的静连接结构中。
注：在选用GB/T 5780和GB/T 5782非全螺纹螺栓时，注意确认螺纹的长度，以免使用时长度不够。
材料上来说：➢ 6.8级及以下低强度螺栓，采用普通碳钢，不进行热处理，常用的材料有Q215A，Q235A等。
➢8.8级及以上的高强度螺栓，需要进行热处理强化，常用的材料为中碳钢及合金钢，中碳钢有35钢，45钢，35Mn等，合金钢如40MnB，40CrB，35CrMo等。
2、平垫圈（碳钢）平垫圈用于增加支撑面（螺栓、螺钉等紧固件支撑面不大时使用），平垫圈可以减小对承压面的压应力，减小压强，保护连接件表面。
平垫圈产品等级分A级和C级。
A级等级高，C级等级低。
精装配适用于A级垫圈，中等装配系列用于C及垫圈。
平垫圈的性能等级与螺栓是有区别的，平垫圈的性能等级按照表面硬度来标识，如100HV，140HV，200HV，300HV等，C级钢硬度100HV。
✓平垫圈C级，GB/T 95✓大垫圈A级和C级GB/T 96➢GB/T 96比GB/T 95的垫圈外径大一些✓特大垫圈C级，GB/T 5287➢外径最大，用在连接面通孔较大，需要增大支撑面的场合。
