外脚手架水平挑网方案
外挑平网施工方案
山东平安建设集团郦水嘉苑项目部----施工组织文件外挑平网专项施工方案山东平安建设集团有限公司第一章编制依据1、《建筑工程预防高处坠落事故若干规定》2、《建筑施工安全检查标准》(JGJ59-2011)3、《建筑施工高处作业安全技术规范》（JGJ80-91）4、《钢管扣件式脚手架安全技术规范》（JGJ130-2011）5、施工图纸6、施工组织设计第二章施工准备1、人员准备：架子工必须具备国家标准《特种作业人员安全技术考核管理规则》的条件，经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。
操作过程中严格遵守安全技术操作规程，佩戴和使用劳动保护用品。
2、材料准备：准备材料根据施工总进度计划安排，材料应及时进场并按照相应规范的规定和施工组织设计的要求对，钢管、扣件、脚手板、密目网等进行检查验收，不合格产品不得使用。
2.1水平安全网的钢管主要为6米杆，规格Φ48mm×3.5mm，其质量符合现行国家标准GB/T3091-2001规定。
2.2脚手板厚度不应小于50mm，为防止使用过程中脚手板端头损坏，可在距脚手板两端80mm处用18铁丝紧箍两道，固定牢靠。
2.3安全网采用平网（阻燃型大眼网）、密目式安全网，必须符合GB16909-2009国家标准，并进行抽样检测。
绑扎用8#铅丝。
2.4钢丝绳选用6×19 Φ14.3钢丝绳，断股、起毛、锈蚀严重的钢丝绳不得使用，钢丝绳扣紧绳卡不少于三个。
经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
3、施工准备3.1将建筑物外围外架拆除，内部支撑架拆除完毕。
3.2楼层临边防护按要求搭设到位。
3.3清除搭设场地楼层的杂物。
3.4钢管、安全网等所需搭设材料准备齐全，并堆放整齐。
第三章施工部署为避免高空坠落落物伤人，在以下楼层和部位需设置水平挑网：1#、10#、高层楼在17层处设置连续闭合一圈的悬挑水平安全网（双层防护上层为安全密目网、下层为安全大眼平网）；第四章安全挑网的具体设置1、将一根6米长的钢管一端固定在楼层上，在17层悬挑工字钢预埋环处加固，另一端向外平挑（外端稍微上翘），每隔3米设置一根平挑钢管，然后将平挑钢管的挑出部位用通长水平杆进行连接，最后在该区域满铺密目安全网及大眼平网。
水平挑网搭设方法

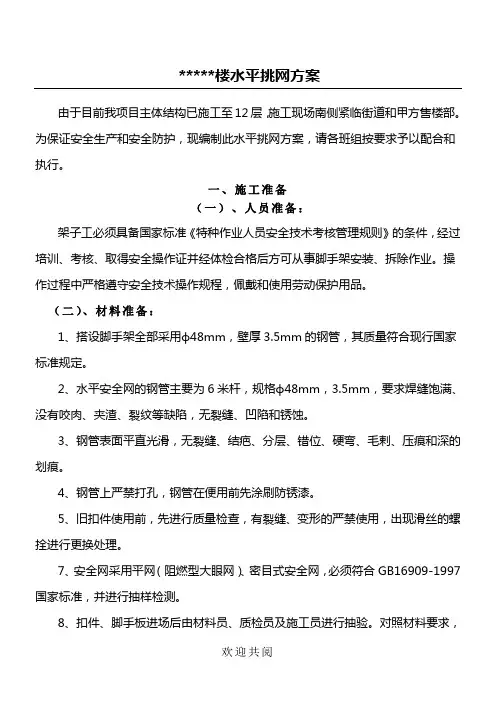

*****楼水平挑网方案
由于目前我项目主体结构已施工至12层，施工现场南侧紧临街道和甲方售楼部。
为保证安全生产和安全防护，现编制此水平挑网方案，请各班组按要求予以配合和执行。
经过
（
1
2
3
划痕。
4
5、旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。
7、安全网采用平网（阻燃型大眼网）、密目式安全网，必须符合GB16909-1997国家标准，并进行抽样检测。
8、扣件、脚手板进场后由材料员、质检员及施工员进行抽验。
对照材料要求，不合格的材料一律不得使用。
二、施工部署
（一）、为避免高空坠落，以下楼层和部位需设置水平挑网：
7层、15层和23层的1-3~1-5轴、2-1~2-5轴、3-3~3-5
1
2
3
4。
外脚手架挑网施工方案
外脚手架挑网施工方案集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）目录1 编制依据（1）《建筑施工安全检查标准》（JGJ59-99）；（2）《建筑施工安全检查标准》实施指南；（3）《建筑施工高处作业安全技术规范》（JGJ80-91）；（4）《中华人民共和国安全生产法》；（5）《建筑施工计算手册》第二版。
2 工程概况本工程...........为防止主体施工时高空物体坠落伤害造成安全事故，特编制本方案。
3 施工部署为了防止高处坠落，1#楼3层、11层，3#、5#楼3层、11层、19层随悬挑脚手架各设置一道水平挑网，水平挑网外挑3m。
2#、4#、6#楼3层、11层、19层、25层在主体结构各设置一道水平挑网，水平挑网外挑3m。
4 施工工艺流程搭设：安装挑网架斜杆→安装纵向水平杆→安装大眼网和密目网→展开大眼网和密目网→加固挑网架斜杆。
第一步，安装挑网架斜杆，斜杆下部与外架外侧横杆连接，上部靠紧脚手架；第二部，在斜杆上部安装纵向水平杆；第三步，在斜杆上部水平杆和外架横杆上绑上大眼网和密目网各一道；第四步，松开大眼网和密目网，让斜杆上部慢慢离开外架，直至大眼网和密目网撑紧；第五步，拧紧斜杆下部与外架横杆连接的扣件螺栓，保证挑网架稳定牢固。
拆除：适当松开斜杆下部扣件螺栓，斜杆能转动即可→拉动大眼网和密目网靠近外脚手架→拆除密目网和大眼网→拆除纵向水平杆→拆除挑网架斜杆。
5 施工方法1#楼3层、11层，3#、5#楼水平挑网设置在外脚手架上，在悬挑脚手架3层、11层、19层各设置一道水平挑网，外挑3m 。
水平挑网一端连接在外脚手架横杆上，一端连接在φ48×3.0钢管搭设水平杆上，水平杆用斜杆与外架下层横杆连接牢固，斜杆间距不大于3m ，剖面图见下图：2#、4#、6#楼水平挑网设置在主体结构的预留拉结点上，3层、11层、19层各设置一道水平挑网，外挑3m 。
外脚手架水平挑网方案.doc
外脚手架水平挑网方案内容一、设立的依据2二.项目概述和编译说明2三.施工部署2四、水平防护网架设3五、安全使用原则56.安全拆除原则5七、文明施工和环境保护措施5。
一、设立依据1、《建筑施工安全检查标准》JGJ59-一、设立的依据2二.项目概述和编译说明2三.施工部署2四、水平防护网架设3五、安全使用原则56.安全拆除原则5七、文明施工和环境保护措施5。
一、设立依据1.《建筑施工安全检查标准》JGJ59:土地面积21522.15平方米，总建筑面积134975.93平方米，其中地下室建筑面积约21639平方米。
这个项目由几个子项目组成。
该项目由5栋32层高层复合建筑、2栋30层高层复合建筑、1栋31层高层复合建筑、单层商业建筑和其他建筑组成。
其中，1 ~ 8 #高层综合楼楼下设有两层连体大容量地下车库。
主要结构形式为框架，核心筒为剪力墙结构。
该项目设计使用寿命为50年。
建筑结构安全等级为二级，建筑耐火等级为一级，抗震设防烈度为六级，屋面防水等级为一级，场地标高统一为黄海绝对标高。
本项目1#-本项目由几个子项目组成。
本工程由5栋32层高层复合建筑、2栋30层高层复合建筑、1栋31层高层复合建筑、单层商业建筑及其他建筑组成。
其中，1 ~ 8 #高层综合楼楼下设有两层连体大容量地下车库。
主要结构形式为框架，核心筒为剪力墙结构。
该项目设计使用寿命为50年。
建筑结构安全等级为二级，建筑耐火等级为一级，抗震设防烈度为六级，屋面防水等级为一级，场地标高统一为黄海绝对标高。
本工程建筑高度较高，地上30层和32层。
为了避免高空和交叉作业施工时从天而降，确保安全生产和安全防护，在外围进行悬挑水平防护。
目前，这一水平挑网方案已经准备好，各团队将根据需要进行合作和实施。
三.施工部署1.材料准备和堆放准备材料应根据总体施工进度安排。
材料应及时进场，并对钢管、扣件、脚手板、密目网等进行验收。
符合相关规范的规定和施工组织设计的要求。
水平挑网搭设技术交底[详细]
![水平挑网搭设技术交底[详细]](https://img.taocdn.com/s3/m/9f905e75915f804d2b16c1aa.png)
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、
表C2-1
编 号
工 程 名 称 渤海玉园住宅小区工程
交底日期 2012.8.5
施工单位 秦皇岛市一建建设集团有限公
司 分项工程名称 水平挑网搭设
交底提要
交底内容：
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
第3页(共7页)
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、
3、在安全挑网端设置6×19 Φ14.3钢丝绳进行卸荷,每间隔3米设置一道钢丝绳连接至建筑物上部,钢丝绳必须张紧受力.
4、φ16圆钢锚环或穿钢管,间距3000㎜,用于固定钢丝绳.
5、搭设期间架子工必须佩戴好安全防护用品,否则禁止施工作业. 悬挑脚手架上3米宽水平挑网搭设示意图如下:
6米宽水平挑网搭设示意图如下:
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、。
外脚手架水平挑网方案
外脚手架水平挑网方案外脚手架水平挑网是指在外脚手架结构中，使用钢丝绳或钢管等作为水平挑杆，通过连接脚手架竖杆和水平杆，形成水平支撑的一种方案。
外脚手架水平挑网是建筑施工中常用的一种搭设方式，具有结构稳定、安全可靠、施工便捷等优点。
下面将详细介绍外脚手架水平挑网方案。
一、方案概述1.1背景和目的1.2方案内容二、设计要求2.1强度要求2.2稳定要求2.3施工便捷性三、施工方法3.1预制法3.2现场焊接法如果预制法不适用于施工现场，也可以采用现场焊接法。
在脚手架竖杆和水平杆相交的位置进行焊接，通过焊接将水平杆固定在脚手架竖杆上，形成水平支撑结构。
四、材料选择4.1水平挑杆水平挑杆可以选择钢丝绳或钢管等材料，具体选择应根据施工的要求和实际情况进行，确保材料具有足够的强度和稳定性。
4.2连接件连接脚手架竖杆和水平挑杆的件应选用高强度的连接件，以确保连接处的稳定性和安全性。
五、安全措施5.1原材料检查在使用之前，对水平测量杆和连接件进行检查，确保其完好无损，符合使用要求。
5.2严密检查在安装水平挑杆时，要求检查所有连接处是否紧固，确保水平挑杆不会产生松动。
5.3安全标识对于水平挑网的施工区域，应设置明显的安全标识，提醒人员注意安全，避免发生事故。
六、总结外脚手架水平挑网方案是一种常见的施工方案，具有结构稳定、安全可靠、施工便捷等优点。
在实际施工中，应根据具体情况合理设计方案，选择合适的材料和施工方法，并加强安全措施，确保施工过程中的安全。
同时，对水平挑网方案进行定期检查和维护，及时发现并处理问题，确保外脚手架水平挑网的稳定性和安全性。
水平挑网搭设技术交底范本
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、表C2-1编 号工 程 名 称 渤海玉园住宅小区工程交底日期 2012.8.5施工单位 秦皇岛市一建建设集团有限公司 分项工程名称 水平挑网搭设交底提要交底内容：审核人交底人接受交底人2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、3、在安全挑网端设置6×19 Φ14.3钢丝绳进行卸荷,每间隔3米设置一道钢丝绳连接至建筑物上部,钢丝绳必须张紧受力.4、φ16圆钢锚环或穿钢管,间距3000㎜,用于固定钢丝绳.5、搭设期间架子工必须佩戴好安全防护用品,否则禁止施工作业. 悬挑脚手架上3米宽水平挑网搭设示意图如下:6米宽水平挑网搭设示意图如下:2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
安全水平挑网的技术交底模板
一、交底目的为确保高层建筑主体结构施工过程中的安全，防止高处坠落事故的发生，本交底旨在对施工人员进行安全水平挑网的施工技术交底，提高施工人员的安全意识和操作技能。
二、交底内容1. 适用范围本交底适用于高层建筑主体结构施工过程中，外脚手架搭设外围设置水平挑网的施工。
2. 施工准备（1）施工人员应熟悉本交底内容，掌握水平挑网的施工技术。
（2）准备水平挑网材料，如安全网、绳索、扣件等。
（3）检查外脚手架搭设是否符合安全要求，确保脚手架稳定可靠。
3. 施工步骤（1）在外脚手架外围设置水平挑网，距离地面约1.2米。
（2）将安全网固定在水平挑网上，确保安全网紧绷。
（3）将绳索一端固定在水平挑网上，另一端固定在外脚手架立杆上，形成安全绳。
（4）在安全绳上挂上安全带，确保施工人员在高处作业时的安全。
4. 施工注意事项（1）施工人员必须佩戴安全帽、安全带等防护用品。
（2）施工过程中，严禁酒后作业、疲劳作业。
（3）施工人员应听从指挥，严格按照操作规程进行施工。
（4）水平挑网应定期检查，发现破损、变形等情况应及时更换。
（5）施工过程中，严禁在水平挑网上行走、放置工具等。
5. 应急措施（1）若施工人员发生高处坠落，应立即启动应急预案，进行救援。
（2）在发生高处坠落事故后，应及时上报相关部门，进行事故调查和处理。
三、交底要求1. 施工人员必须认真学习本交底内容，掌握水平挑网的施工技术。
2. 施工过程中，严格按照操作规程进行施工，确保施工安全。
3. 施工负责人应定期对施工人员进行安全培训，提高施工人员的安全意识。
4. 施工过程中，加强现场安全管理，确保施工安全。
四、交底人（姓名）五、日期（年月日）本技术交底适用于高层建筑主体结构施工过程中，外脚手架搭设外围设置水平挑网的施工。
施工人员应认真学习并严格执行本交底内容，确保施工安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外脚手架水平挑网方案 The Standardization Office was revised on the afternoon of December 13, 2020
阅城国际名城一期项目
外挑水平防护方案
编制：
审核：
审批：
江苏天宁建设工程有限公司
阅城国际名城一期项目
2017年8月
目录
1. 编制依据
2. 工程概况及编制说明
3. 施工部署
材料准备及堆放
技术准备
施工准备
4. 水平防护网架搭设
现场布置原则
外挑水平防护网搭设示意图
搭设要求及方法
5. 安全使用原则
6. 安全拆除原则
7. 文明施工及环境保护措施
安全文明施工措施
环境保护措施
一、编制依据
1、《建筑施工安全检查标准》 JGJ59-2011
2、《建筑施工高处作业安全技术规范》 JGJ80-2011
3、《建筑施工扣件式脚手架安全技术规范》 JGJ130-2011
4、《高层建筑混凝土结构技术规程》 JGJ3-2011
5、江苏天宁建设工程施工现场安全标准化图册
6、阅城国际名城一期施工组织设计
二、工程概况及编制说明
1、工程名称：阅城国际名城位于菏泽市牡丹区西安路与黄河路交汇处北，包括22栋住宅楼。
本工程有11层、18层及28层，标准层层高均为米。
本工程住宅楼为框剪结构，车库及商业为框架结构，结构安全等级均为二级，抗震设防烈度7度。
2、编制说明：因本工程建筑高度较高，地上11层、18层、28层，为避免高空、交叉作业施工的高空坠落，保证安全生产和安全防护，将在外围进行外挑水平防护。
现编制此水平挑网方案，各班组按要求予以配合和执行。
三、施工部署
1、材料准备及堆放
准备材料根据施工总进度计划安排，材料应及时进场并按照相应规范的规定和施工组织设计的要求对钢管、扣件、脚手板、密目网等进行检查验收，不合格产品不得使用。
水平防护网的钢管主要为6米钢管，规格Φ48mm×，其质量符合
现行国家标准GB/T3091-2011规定。
安全网采用平网（阻燃型大眼网）、密目式安全网，必须符合GB16909-2011国家标准，并进行抽样质量检测。
经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
2、技术准备
认真熟悉图纸及现场实际情况，认真学习关于安全技术操作规程,对班组进行技术交底。
所有架子工必须具备《特种作业操作证》。
3、施工准备
楼层临边防护按要求搭设到位。
清除搭设场地楼层的杂物。
钢管、安全网等所需搭设材料准备齐全，并堆放整齐。
四、水平防护网架搭设
1、外挑水平网架设计
本工程结构阶段均采用落地（悬挑）脚手架。
外挑水平架设计，根据本工程具体的实际施工情况和出于安全角度要求考虑。
外挑水平防护架安全平网确定在二层顶部交圈设一道三层挑网，位置沿建筑边沿搭设5m长的水平挑网架，外挑水平防护架上满铺长为5m三层防护安全网（即两层新型阻燃型大眼网，上方叠加一层阻燃性
密目网）。
以后每隔六层设置一道3米宽安全挑网（两层阻燃型大眼网）冬季施工时取掉面层安全密目网，已防止积雪荷载。
外挑水平防护网架图示意图
2、外挑水平防护架施工
悬挑水平防护搭设时利用提前在本层剪力墙预埋PVC套管，间距根据楼栋平面布置图进行设置。
防护挑网架搭设时，将一根平挑6m通长钢管一端用扣件固定在楼层上，另一端向外平挑（外端稍微上翘，以30°为宜），每隔2~3米设置一根平挑钢管，然后将平挑钢管的挑出部位用通长水平杆进行连接，最后在该区域满铺安全平网，做钢管固定受力支座，架子要与墙体
可靠拉结，防止钢管滑脱。
搭设固定悬挑水平防护架子管，使四周连成整体。
、安全挑网需铺设首层挑网设置三层安全网（上面铺设一层阻燃型密目式安全网，下面铺设两层阻燃型大眼网）。
每隔六层设置的3米挑网设置两层安全网（铺设两层阻燃型大眼网）。
、搭设期间架子工必须佩戴好安全防护用品，否则禁止施工作业。
、搭设顺序：穿水平挑杆→固定水平挑杆→搭水平横杆和下部斜撑→搭外立面拦杆【→铺水平防护和拆下部斜→刷拦杆油柒→挂拦杆立网……悬挑水平防护搭设时，必须严格按高空作业要求操作，严禁在吊放材料。
3、安全网的张设
安全网的技术要求
安全网绳必须使用优质合格产品，并经物资部、安全部实测检查验收合格后方可投入使用。
所有绳的湿干能力比不得低于75%。
安全网的使用规则和搭设方法：
1）使用规则
安装时，在每个系结点上，边绳应与支撑物（架）靠紧，并用一根独立的系绳连接，系结点沿网边均匀分布，其距离不得大于750mm。
系结点应符合搭结方便，连接牢固又容易解开，受力后不会散脱的原则。
有筋绳的网在安装时也必须把筋绳连接在支撑物（架）上。
多张网连接使用时，相邻部分应靠紧或重叠，连接绳材料与网相同，强力不得低于其网绳强力。
安装平网应外高里低，以15°为宜, 网不宜绑紧；
安装立网时要注意安装平面与水平面垂直，立网底部必须与脚手架全部封严。
要保证安全网受力均匀，必须经常清理网上落物,网内不得有积物。
安全网安装后，必须经专职安全员检查验收合格签字后方能使用。
2）靠墙隔离网的搭设方法
外墙脚手架立杆离墙大于15CM以上必须设置靠墙隔离网，每四步架设一道兜，兜网设置在小横杆上方,周边用18#铁丝与架子绑扎牢固。
施工作业面外侧防护不低于，同时张设水平网与钢管架子绑扎牢固。
架体外侧全部张挂密目安全网。
五、安全使用原则
1、经常清理网上落物,网内不得有积物。
2、安全网安装后，必须经专职安全员检查验收合格签字后方能使用。
3、在安全网的下面不准存放构件或其它材料设备，保证人员落入安全网后有效缓冲高度，安全网接口处必须连接严密。
4、使用期间严禁拆除钢管、扣件、连墙杆等构配件。
5、水平防护架上严禁堆放材料及器具，施工人员不得集中在架体的某一部位；物料吊运过程中，严禁碰撞或扯动外水平架。
六、安全拆除原则
1、拆除前应由区项目部负责人召集有关人员对工程进行全面检查与签证，确认建筑物已施工完毕，确已不需要时，方可拆除。
2、拆除时，地面应设置警戒区，并有专人负责警戒。
3、拆除前,应将架上网上的存留材料、杂物等清除干净，按自上而下，先装者后拆，后装者先拆的顺序进行。
4、拆下的杆件与零配件应分类堆放,用垂直运输机械进行运载，严禁高空抛掷。
七、文明施工及环境保护措施
1、安全文明施工措施
、在搭设前，工长必须写好书面安全交底，班组必须严格按操作要求和技术安全交底施工。
操作者应有特种作业上岗证。
、搭设必须符合方案要求，不得随意进行更改。
、在水平防护架拆除过程中，对所有拆下的脚手管和有坠落可能的物品，一律先行拆除或加以固定，高处作业所用的物品，均应堆放平稳，不妨碍通行和装卸，工具随手放入工具袋，拆卸下的物件及余料均及时集装、清理运走，不得任意乱置或向下丢弃，传递物件禁止抛掷。
、吊运钢管材料等须用专用的保险吊钩，钢管严禁单点起吊，要堆放平稳，并严格控制脚手架上的施工荷载。
、在搭拆时，如果杆件等尚未绑扎牢固，或已拆开绑扎，均不得中途停止。
、遇有恶劣气候（如风力在六级以上）影响施工安全时，不得进行高空搭拆工作和高空作业。
2、环境保护措施
网内垃圾及时清理，并存放进指定垃圾站，做到工完场清。
工地现场机具设备及材料堆放应合理有序，场地在干燥大风时应注意洒水降尘。
