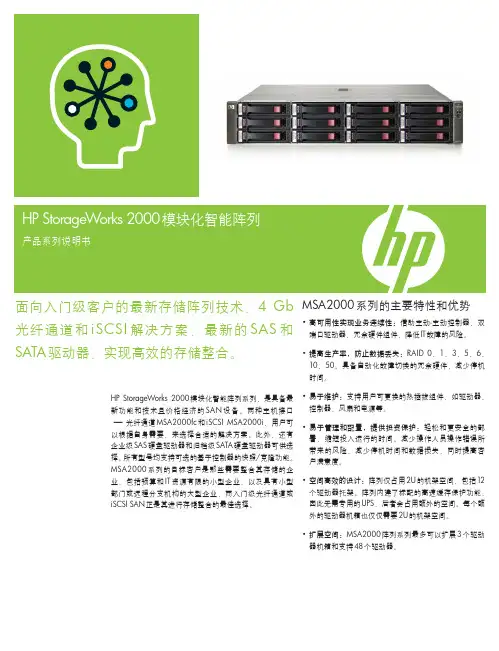

HP StorageWorks 2000模块化智能阵列 说明书
HP StorageWorks 2000模块化智能阵列系列，是具备最新功能和技术且价格经济的SAN 设备。
两种主机接口－光纤通道MSA2000fc 和iSCSI MSA2000i ，用户可以根据自身需要，来选择合适的解决方案。
此外，还有企业级SAS 硬盘驱动器和归档级SATA 硬盘驱动器可供选择。
所有型号均支持可选的基于控制器的快照/克隆功能。
MSA2000系列的目标客户是那些需要整合其存储的企业，包括预算和IT 资源有限的小型企业，以及具有小型部门或远程分支机构的大型企业，而入门级光纤通道或iSCSI SAN 正是其进行存储整合的最佳选择。
MSA2000系列的主要特性和优势•高可用性实现业务连续性：借助主动-主动控制器、双端口驱动器、冗余硬件组件，降低IT 故障的风险。
•提高生产率，防止数据丢失：RAID 0、1、3、5、6、10、50。
具备自动化故障切换的冗余硬件，减少停机时间。
•易于维护：支持用户可更换的热插拔组件，如驱动器、控制器、风扇和电源等。
•易于管理和配置，提供投资保护：轻松和更安全的部署，缩短投入运行的时间。
减少操作人员操作错误所带来的风险、减少停机时间和数据损失，同时提高客户满意度。
•空间高效的设计：阵列仅占用2U 的机架空间，包括12个驱动器托架。
阵列内建了标配的高速缓存保护功能，因此无需专用的UPS ，后者会占用额外的空间。
每个额外的驱动器机箱也仅仅需要2U 的机架空间。
•扩展空间：MSA2000阵列系列最多可以扩展3个驱动器机箱和支持48个驱动器。
HP StorageWorks 2000模块化智能阵列产品系列说明书面向入门级客户的最新存储阵列技术，4 Gb 光纤通道和iSCSI 解决方案，最新的SAS 和SATA 驱动器，实现高效的存储整合。
MSA2000软件－可选HP StorageWorks MSA2000HP MSA2000快照软件可以通过为您的数据创建恢复点，来加强数据保护。
FusionModule500V100R001C10微型智能微模块数据中心简版彩页
FusionModule500微型智能微模块数据中心一体柜一体柜+电池柜、一体柜+网络柜一体柜+网络柜+电池柜一体柜+网络柜+电池柜X2FusionModule500微型智能微模块数据中心解决方案，一体化集成UPS 、配电、监控、电池在一个机柜内。
所有部件工厂预制、预装、预调试，现场安装简单易行，可实现快速部署。
自带远程web 界面监控功能，可实现单个网点点远程运维。
同时，可配备华为NetEco 网管系统，实现多个网点点集中监控，统一管理。
简介简单•一体化预集成，现场安装仅需2小时•电池远程放电、手机APP 、短信告警、远程web 平台监控 •多网点统一管理，简单运维高效•机柜级机房，节省占地至少50%可靠•民用空调来电自启，无机房过热风险 •电池过热智能关断，防止起火特性应用场景•金融营业网点、教育、医疗、公安、中小企业、商业零售等 •无需专用机房大屏展示网点n网点2网点1集中网管NetEco项目描述42U24U整体参数电源制式220/230/240Vac, 50/60Hz, 1Ph+N+PE 工作温度0-40o C 湿度范围5-95%海拔高度0~4000m (1000以上降容使用)认证证书CE 、ROHS 、REACH 机柜系统机柜尺寸W ×D ×H (mm)600×2000×1100600×1200×850机柜组成IT 柜、IT 柜+网络柜，IT 柜+电池柜、IT 柜+网络柜+电池柜单IT 柜、IT 柜+电池柜ICT 可用空间ICT 空间36U (不配电池包)、24U (4电池包)17U (不配电池包)、11U (2电池包)配电系统系统输入输入总开关32A (3kVA)、63A (6kVA,10kVA)32A (3kVA)、63A (6kVA)系统输出输出回路4×40A/1P+1×16A/1P (6kVA/10kVA)2×16A/1P+3×10A/1P (3kVA)4×40A/1P+1×16A/1P (6kVA)2×16A/1P+3×10A/1P (3kVA)UPS容量3kVA 、6kVA 、10kVA 3kVA 、6kVA配置单UPS 功率因数0.9效率94% (3kVA/6kVA)，94.5% (10kVA)rPDU安装方式竖装 (6kVA/10kVAUPS)横装 (3kVAUPS)横装类型IEC/国标配置IEC ：20xC13+2xC19GB ：20x10A+2x16A IEC ：8xC13GB ：7x10A 电池包容量7AH/9AH 数量0~40~2备电备电方式电池包/电池架/电池柜蓄电池柜备电时间15min~4H 监控系统监控采集器ECC800空调来电自启选配短信告警选配手机APP 选配水浸标配温湿度传感器标配门磁标配烟感标配大屏显示选配电池智能管理选配 (蓄电池备电时)Web 访问标配视频选配网管系统NetEco6000选配，实现多网点集中监控，统一管理散热系统散热自然散热尺寸/重量包装尺寸W ×D ×H (mm)734×1268×2200734×1068×1400净重144kg (不配蓄电池包)100kg (不配蓄电池包)电池包重量61kg (7AH)，69kg (9AH)参数免责声明本文档可能含有预测信息，包括但不限于有关未来的财务、运营、产品系列、新技术等信息。

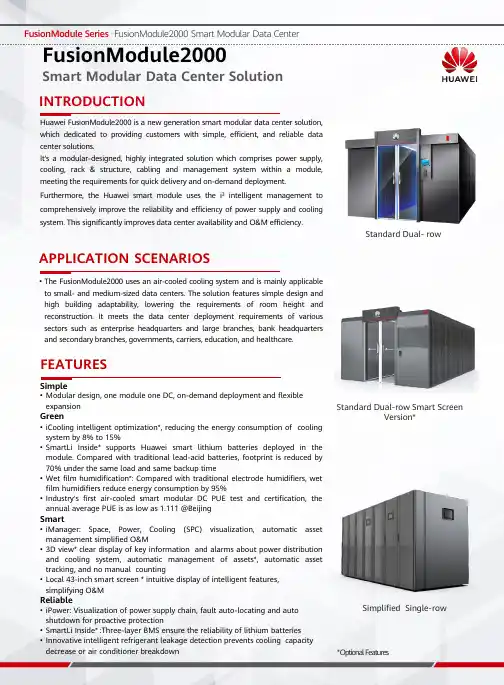

华为FusionModule2000智能模块数据中心产品说明书
Huawei FusionModule2000is a new generation smart modular data center solution,which dedicated to providing customers with simple,efficient,and reliable data center solutions.It's a modular-designed,highly integrated solution which comprises power supply,cooling,rack &structure,cabling and management system within a module,meeting the requirements for quick delivery and on-demand deployment.Furthermore,the Huawei smart module uses the i 3intelligent management to comprehensively improve the reliability and efficiency of power supply and cooling system.This significantly improves data center availability and O&M efficiency.INTRODUCTION•The FusionModule2000uses an air-cooled cooling system and is mainly applicable to small-and medium-sized data centers.The solution features simple design andhigh building adaptability,lowering the requirements of room height and reconstruction.It meets the data center deployment requirements of various sectors such as enterprise headquarters and large branches,bank headquarters and secondary branches,governments,carriers,education,and healthcare.APPLICATION SCENARIOSSimple•Modular design, one module one DC, on-demand deployment and flexible expansionGreen•iCooling intelligent optimization*,reducing the energy consumption of cooling system by 8%to 15%•SmartLi Inside*supports Huawei smart lithium batteries deployed in the pared with traditional lead-acid batteries,footprint is reduced by 70%under the same load and same backup time•Wet film humidification*:Compared with traditional electrode humidifiers,wet film humidifiers reduce energy consumption by 95%•Industry's first air-cooled smart modular DC PUE test and certification,the annual average PUE is as low as 1.111@BeijingSmart•iManager:Space,Power,Cooling (SPC)visualization,automatic asset management simplified O&M•3D view*clear display of key information and alarms about power distribution and cooling system,automatic management of assets*,automatic asset tracking,and no manual counting•Local 43-inch smart screen *intuitive display of intelligent features,simplifying O&MReliable•iPower:Visualization of power supply chain,fault auto-locating and auto shutdown for proactive protection•SmartLi Inside* :Three-layer BMS ensure the reliability of lithium batteries •Innovative intelligent refrigerant leakage detection prevents cooling capacity decrease or air conditioner breakdownFEATURESFusionModule2000Smart Modular Data Center Solution Standard Dual-row Smart ScreenVersion*Standard Dual-rowSimplified Single-row*Optional FeaturesSPECIFICATIONSItem SpecificationsMicro Module DimensionsSingle row (with aisle containment)(L×W×H):L×2400×2410mm；L×1350×2000mm；L×1600×2000mmDual row (with aisle containment) (L×W×H): L×3600×2410mm; L×3400×2410mm;L×3600×2610mmCabinets per module Single row≤24 cabinets; dual row: ≤48cabinetsPower supply380/400/415VAC, 50/60Hz,3Ph+N+PEMax IT load per module180kW (with integrated UPS)/ 145kW (with integrated PDC)/ 310kW (with New main way)/310kW (with precision PDC)Operation conditionUltra low temperature condition: -40ºC to 45ºC(Need low-temp kit)T1 condition: -20ºC to 45ºC; T3 condition: -5ºC to 55ºC(Need T3 outdoor unit)Cable routing Routed in/out through the top of cabinetsInstallation Installing on concrete floor or raised floorCabinet Dimensions(H×W×D)2000mm×600/800mm×1200mm;2000mm×600mm×1100mm;2200mm×600/800mm×1200mmSpace available42U/47UCabinet Porosity Front and rear doors: hexagonal mesh door design, porosity rate ≥75% Protection level IP20Air-cooled In-row air conditioner Cooling capacity25kW/35kW/46kW、65kWDimensions(H×W×D)25kW:2000mm×300mm×1100mm;35kW:2000mm×600mm×1200mm;46kW/65kW:2000mm×600mm×1200mm；(Simplified Single-row can only support 46kW) Power supply380/400/415VAC, 50/60Hz,3Ph+N+PERefrigerant R410AIntegrated UPS (UPS inside)Input voltage380/400/415VAC, 50/60Hz,3Ph+N+PEInput250A/400A/630A MCCB (single input); 250A/400A ATS (dual input)Input power factor Full load > 0.99, Half load >0.98Output power factor 1.0Rated capacity30~125kVA:IT Load ≤ 120 kW, power modules ≤ 4, the capacity of a single power module is30kVAIT Load > 120 kW, power modules ≥5, the capacity of a single power module is derated to 25kVA180kVA:Supports a maximum of seven 30 kVA power modules in 6+1 redundancy mode Output IT: 40A/1P×24×2; A/C: 40A or 63A/3P×8; lighting:10A/1P×3Efficiency≥ 96% (Linear Load)AC SPD5kA,8/20μsIntegrated power distribution cabinet (UPS outside)Input voltage380/400/415VAC, 50/60Hz,3Ph+N+PEInput IT: 160A/250A MCCB; A/C: 160A/250A MCCB (single/dual input)Rated input current IT: 160A/250A, Air conditioner: 160A/250AOutput IT: 2×24×40A/1P; 2×24×63A/1P;2×8×40A/3P;A/C: 40A/3P×8 or 63A/3P×8 ; lighting:10A/1P×3AC SPD20kA,8/20μsPrecision power distribution cabinet (UPS outside)Input voltage380/400/415VAC,50/60Hz,3Ph+N+PEInput160A/250A/400A/630A MCCB (single/dual input) Output IT：40A/1P,63A/1P,40A/3P,63A/3P, max 144routesSmart busway (UPS outside)Input voltage380/400/415VAC,50/60Hz,3Ph+N+PEInput250A/400A/630A MCCB (single input)Output IT：40/1P，63A/1P，40A/3P，63A/3P(6 branches in one Power Distribution Unit)SmartLi Inside-6C Single Lithium batterycabinetContains 16 battery modules. Two battery strings are connected in parallel,andeach battery string contains eight battery modules connected in series. Number of Lithium batterycabinets2N scenario: ≤ 6battery cabinets; N+1 scenario: ≤ 3battery cabinetsTypical backup time Recommended backup time: 10/15 minutesSmartLi Inside-1C Single Lithium batterycabinetFully configured with eight battery modules. A single cabinet can be configured with 5-8 batterymodules.Number of Lithium batterycabinets2N scenario: ≤ 6battery cabinets; N+1 scenario: ≤ 3battery cabinetsTypical backup time Recommended backup time: 30/60 minutesRecommended Configurations—UPS Inside the ModuleUPS Inside the Module(Integrated UPS+SmartLi )R24 Typical Layout of the UPS and LithiumBatteries in RowR24Dual-Row Module with Lithium Batteries in RowIT IT IT IT Smart Cooling IT IT IT Smart Cooling IT IT IT Smart Cooling IT IT ITAisle ContainmentIntegrated UPS Battery cabinet Battery cabinet IT Smart Cooling IT IT IT IT IT IT IT Smart Cooling IT IT IT IT Load(kW)Power Supply Redundancy A/C Configuration Battery30Integrated UPS N+ 1/2N 25kW×2In-row (Batterycabinet)/OutsideInstallation4025kW×3 6035kW×3 8035kW×4 10046kW×4 12565kW×4 15065kW×4 18065kW×5Recommended Configurations ——UPS Outside the ModuleCopyright ©Huawei Technologies Co.,Ltd.2021.All rights reserved.No part of this document may be reproduced or transmitted in any form or by any means without prior written consent of Huawei Technologies Co.,Ltd.UPS Outside the Module(Precision PDC )UPS Outside the Module(Smart Busway)IT Load (kW)IT Power Supply AC Power Supply Redundancy AC Configuration20Integrated PDC/Precision PDC/Smart BuswayIntegrated PDC/ PowerDistribution BoxN+1/2N25kW ×23035kW ×24025kW ×36035kW ×39035kW ×412046kW ×4145SmartBusway/PrecisionPDCPower Distribution Box65kW ×416065kW ×423565kW ×631065kW ×7R24 Typical Layout of Dual-Row (Precision PDC)R24 Typical Layout of Dual-Row (Smart Busway)IT IT Smart CoolingIT IT IT IT Smart CoolingIT IT IT IT Smart CoolingIT ITR24-140kW (aisle)IT IT Smart CoolingIT IT IT IT Smart CoolingIT IT IT IT Smart CoolingIT ITIT IT Smart CoolingIT IT IT IT Smart CoolingIT IT IT IT Smart CoolingIT IT R24-140kW (aisle)Precision PDCIT Smart CoolingIT IT IT IT Smart CoolingIT IT IT IT Smart CoolingIT IT。
华为FusionModule2000-S智能微模块数据中心说明
模块化数据中心FusionModule2000-S 智能微模块数据中心FusionModule2000-S 是华为新一代智能微模块，致力于为用户提供极简、绿色、智能、安全的数据中心解决方案。
FusionModule2000-S 采用模块化设计，将智能母线、温控、机柜、通道、布线、监控等集成在一个单排通道内，达到快速交付，按需部署的需求。
与此同时，华为智能微模块通过i 3构筑核心子系统智能化，全面提升供配电、温控系统可靠性、节能性，并引入AI 技术，实现供配电和制冷的智能联动控制，并对机房资产进行自动化管理，显著提升数据中心的可靠性、可用性及运维效率。
产品简介•高密HPC 超算：1600mm 深度密闭冷、热通道，单柜密度最大可支持30kW/R ，可应用于高校，科研院所，研究机构超算应用等，可适配900mm 超深服务器安装，为HPC 提供成套基础设施解决方案。
•极简单排MDC ：1350mm 深度密闭热通道，极简设计免通道设计，建筑适应性强，可应用于空间小，层高低等恶劣条件下绝大多数机房的部署需求。
应用场景极简:•All-in-One 一体化设计，一站式快速部署，柔性灵活扩容•机房改造场景量身打造，无需架高底板，最低部署高度仅2.3m ，通道紧凑设计，1350mm 深实现机柜内密闭热通道，1600mm 深实现冷热全密闭绿色:•冷电控一体化设计，SmartLi Inside * 支持华为智能锂电池入列，高密节地，相比传统“插花式”部署，节省占地50%+•环境适应性强：独立冷热通道，机房冷量无占用，周边设备无影响。
•低PUE ，相比传统方式PUE 降低30%智能:•列间温控垂直智能分区，精确匹配主设备散热特性。
风量冷量智能跟随，稳定运行无热点安全:•温控系统N+1 备份，智能母线支持2N 备份，提供电信级可靠性•冷热通道密闭机柜自动弹门，实现应急散热，消防联动产品性能机柜内自带热通道一体化U P S智能锂电柜IT IT空调IT IT IT空调IT IT IT1350mm配电柜IT IT空调IT IT IT空调IT IT IT密闭冷通道（热通道机柜自带）1600mm高密HPC 场景典型布局示意图极简单排MDC 场景典型布局示意*为可选配置技术参数版权所有©华为技术有限公司2021。
模块化机房方案
广水红色江山中心机房解决方案华为技术有限公司Huawei Technologies Co., Ltd.版权所有侵权必究机房解决方案书——目录2019-03-11版权所有，未经许可不得扩散目录1. 项目总述 (1)1.1. 项目说明 (1)1.2. 方案编制依据 (3)1.3. 系统设计原则 ......................................................................................................... 5 2. 数据中心总体方案 .. (6)2.1. 总体设计指标 (6)2.2. 数据中心整体方案设计 (7)2.3. 平面布局图 (1)2.4. 核心机房效果图 (2)2.5. 双排密封冷通道数据中心模型图 (3)2.6. 关键技术指标 (3)2.7. 模块化机房解决方案优势 .......................................................................................... 4 3. 模块化机房子系统建设 (5)3.1. 供配电系统 (5)3.1.1. 供配电系统架构 (6)3.1.2. 一体化UPS (6)3.1.3. rPDU (12)3.2. 空调制冷系统 (12)3.3. 机柜和机架系统 (14)3.4. 密封冷通道 (17)3.5. 数据中心管理系统 (20)3.5.1. 系统架构 (22)3.5.2. 产品介绍 (22)3.5.3. 监控管理 (32)3.5.4. 告警管理 (33)3.5.5. 权限管理 (34)机房解决方案书——目录2019-03-11版权所有，未经许可不得扩散3.5.6. 日志管理和数据备份 (34)3.5.7. 报表管理 (34)3.6. 防雷接地 (35)3.6.1. 电源系统防雷 (35)3.6.2. 接地系统 (36)3.7. 综合布线系统（参考） (37)3.7.1. 机房综合布线 (37)3.7.2. 桥架设计 (37)3.7.3. 线缆 (38)3.8. 数据中心消防系统（参考） (38)3.8.1. 概述 (38)3.8.2. 火灾报警系统 (39)3.8.3. 灭火系统 (40)3.9. 机房装饰装修系统（参考） (40)3.9.1. 概述 (40)3.9.2. 土建改造、防水防潮和保温处理 (41)3.9.3. 地面处理 (43)3.9.4. 墙柱面工程 (44)3.9.5. 铝合金门窗和隔断 (44)3.9.6. 吊顶 (45)3.9.7. 照明系统 (46)3.9.8. 机房承重加固 (47)机房解决方案书——目录2019-03-11 版权所有，未经许可不得扩散1. 项目总述1.1.项目说明本方案为广水红色江山（湖北）导航产业园7#办公楼中心机房建设方案，项目为新建数据中心机房。
华为 FusionModule2000 智能微模块数据中心 V500R002 安装指南说明书
FusionModule2000 智能微模块数据中心V500R002安装指南(2200mm高机柜,单排密封通道,208V)文档版本01发布日期2017-07-30版权所有© 华为技术有限公司2017。
保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
商标声明和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：前言概述本文档主要介绍智能微模块数据中心（下文简称“智能微模块”）的单排密封通道场景的安装方法。
读者对象本文档主要适用于以下工程师：●硬件安装工程师●调测工程师●维护工程师●技术支持工程师符号约定在本文中可能出现下列标志，它们所代表的含义如下。
修改记录修改记录累积了每次文档更新的说明。
最新版本的文档包含以前所有文档版本的更新内容。
文档版本01 (2017-07-30)第一次正式发布。
目录前言 (ii)1 安装前准备 (1)1.1 搬运及摆放注意事项 (1)1.2 开箱验货检查 (2)1.3 安装环境检查 (3)1.4 场地要求 (5)1.5 工具仪表准备 (6)1.6 随设备发货工具介绍 (10)1.7 施工人员技能要求 (12)1.8 安装流程 (12)2 场景说明 (14)3 硬件安装准备 (16)3.1 （可选）安装底座 (16)3.1.1 安装可调尺寸底座 (16)3.1.1.1 底座安装注意事项 (16)3.1.1.2 安装机柜底座 (17)3.1.1.2.1 拼装底座 (17)3.1.1.2.2 定位底座 (19)3.1.1.2.3 固定底座 (21)3.1.2 安装固定尺寸底座 (23)3.1.2.1 摆放300mm宽空调底座 (23)3.1.2.2 摆放600mm宽IT柜/电池柜/网络柜底座 (25)3.1.2.3 摆放600mm宽配电柜底座 (25)3.1.2.4 摆放800mm宽固定底座 (28)3.1.2.5 固定底座 (28)3.2 NetCol5000-A 21kW空调安装准备 (30)3.2.1 制冷剂R410A（选配） (30)3.2.2 （可选）冷冻油 (32)3.2.3 （可选）集油弯和反向弯 (32)3.2.4 加湿器进水管 (33)3.2.5 排水管 (34)3.2.6 管路支撑 (35)3.2.7 电缆准备 (36)3.2.8 （工程采购）软水机 (37)3.2.9 检查气压 (38)3.3 拆除栈板 (39)3.3.1 拆除配电柜栈板 (40)3.3.2 拆除IT柜栈板 (42)3.3.3 拆除Netcol5000-A 21kW空调栈板 (43)3.4 （可选）调整IT柜侧板 (44)3.5 （可选）调整电池柜侧板 (45)3.6 （可选）安装配电柜尾框 (46)3.7 （可选）安装Netcol5000-A 21kW空调围框 (51)3.8 安装空调室外机及预布管路 (52)4 安装机柜 (53)4.1 安装机柜（有底座场景） (53)4.2 定位机柜（无底座场景） (56)4.3 安装机柜（无底座场景） (57)4.4 安装机柜配件 (61)4.4.1 安装顶框 (61)4.4.1.1 安装600mm宽顶框 (61)4.4.1.1.1 安装配电柜/电池柜顶框 (61)4.4.1.2 安装300mm宽顶框 (62)4.4.1.2.1 安装300mm宽空调顶框（下走管场景） (62)4.4.1.2.2 安装300mm宽空调顶框（上走管场景） (63)4.4.1.2.3 安装300mm宽空调适配框顶框 (65)4.4.2 （可选）取出PDU2000线缆及工业连接器 (65)4.4.3 （可选）安装横装接地铜排 (67)4.4.4 （可选）安装竖装接地铜排 (68)4.4.5 （可选）设置机械密码锁 (69)5 安装密封通道 (73)5.1 安装围板 (73)5.2 安装天窗 (75)5.2.1 天窗介绍 (75)5.2.1.1 600mm宽控制天窗 (75)5.2.1.2 800mm宽控制天窗 (75)5.2.1.3 600mm宽平顶/翻转天窗 (76)5.2.1.4 800mm宽平顶/翻转天窗 (77)5.2.1.5 300mm宽平顶天窗 (78)5.2.2 固定天窗 (79)5.2.3 安装翻转天窗电磁锁 (80)5.3 安装端门 (81)5.3.1 安装端门下安装件 (82)5.3.2 安装旋转门 (84)5.4 粘贴机柜标签 (91)5.5 （可选）安装通道级照明灯 (93)6 （可选）安装走线槽 (96)6.1 安装600mm宽走线槽 (96)6.2 安装300mm宽走线槽 (100)6.3 安装800mm宽走线槽 (102)6.4 安装走线槽端板 (102)7 安装监控设备 (104)7.1 网络柜设备布局 (104)7.2 （可选）安装服务器 (105)7.3 （可选）安装VCN500 (107)7.4 （可选）安装交换机 (108)7.5 安装ECC800 (110)7.6 （可选）安装机柜采集器 (112)7.7 安装控制天窗上的监控部件 (113)7.7.1 安装摄像机 (114)7.7.2 （可选）安装感烟探测器 (118)7.7.3 （可选）安装多功能传感器 (118)7.8 （可选）安装端门上的监控部件 (120)7.8.1 旋转门监控部件布局 (120)7.8.2 安装执行器/转换器 (120)7.8.3 安装声光告警器 (123)7.8.4 （可选）安装旋转门电磁锁 (124)7.8.5 安装按钮 (129)7.8.6 安装PAD安装件 (130)7.8.6.1 安装指纹刷卡门禁机 (131)7.8.6.2 安装指纹密码刷卡门禁机 (132)7.8.6.3 安装密码刷卡门禁机 (133)7.8.6.4 安装IC卡读卡器 (134)7.8.6.5 安装PAD电源连接器 (135)7.8.6.6 安装PAD (138)7.8.6.7 固定PAD安装件 (140)7.9 安装智能ETH插座 (143)7.10 安装温度传感器 (145)7.11 温湿度传感器布局原则 (146)7.12 安装温湿度传感器 (148)7.13 安装WLDS900水浸传感器（用于智能微模块） (149)7.13.1 连接WLDS900水浸传感器线缆 (150)7.13.2 敷设水浸检测绳（上走水管场景） (151)7.13.3 敷设水浸检测绳（下走水管场景） (152)8 （可选）安装房间级走线架 (154)9 安装机柜封板 (155)10 系统走线 (157)10.1 系统走线总则 (157)10.2 单排密封场景走线路径 (162)10.3 机柜门监控部件走线路径 (163)10.4 网络柜走线路径 (164)10.5 旋转门监控部件走线路径 (165)10.6 通道级照明接线 (166)10.7 连接短信Modem线缆 (168)10.8 连接智能微模块接地线 (170)10.8.1 机柜接地 (170)10.8.2 （可选）连接底座接地线 (172)10.9 供配电系统接线 (173)10.9.1 蓄电池接线 (173)10.9.2 供配电设备接线 (179)10.10 温控系统接线 (179)10.11 管理系统接线 (180)11 安装检查 (181)12 上电调测 (182)12.1 上电调测顺序 (182)12.2 调测供配电系统 (182)12.3 调测温控系统 (183)12.4 调测管理系统 (183)A 附录 (185)A.1 联系华为客户服务中心 (185)A.2 安装膨胀螺栓 (185)A.3 安装浮动螺母 (186)A.4 绕柱场景（600mm宽IT柜场景） (187)A.4.1 绕柱安装场景说明 (187)A.4.2 绕柱场景安装流程 (193)A.4.3 安装机柜下封件 (193)A.4.4 安装靠近通道侧围板 (194)A.4.5 安装可调天窗 (196)A.4.5.1 安装天窗连接板 (197)A.4.5.2 安装抽拉式侧梁 (198)A.4.5.3 安装可调天窗侧封板 (199)A.4.5.4 安装PC板托架与PC板 (202)A.4.6 安装走线架 (205)A.4.7 安装远离通道侧围板 (208)A.5 安装除湿机 (209)A.6 （可选）连接工业连接器线缆 (214)A.7 （可选）连接PDU2000线缆 (215)A.8 IT柜内走线路径示意 (219)A.9 制作监控线缆 (223)A.10 （可选）连接机房消防系统与门禁执行器联动线缆 (224)A.11 （可选）连接机房消防系统与天窗执行器联动线缆 (225)B 常用螺钉力矩 (226)C 安装检查 (228)D 缩略语 (231)1 安装前准备1.1 搬运及摆放注意事项空调搬运注意事项●设备必须由受过专业培训的人搬运。
HPStorageWorksMSA2000资料
带外
快照、克隆
MSA 2000 VS MSA1000 、1500 、1510i
MSA 2000FC
MSA 2000i
MSA 1000
MSA 1500
MSA 1510i
控制器模式
缓存 磁盘驱动器总数 最大存储容量
RAID 支持
主机接口 驱动器接口 驱动器外型
最大 LUNs
Max LUN 容量 高可用性软件
扩展柜集连端口
AJ742A 不包含该模块
1
2 Fibre Channel 光纤通道，双冗余控制器
远程管理端口
冗余电源模块
AJ743A
HP StorageWorks 2012i 模块化智能阵列 后面板示意图
1GB以太网 iSCSI 端口
主控制器模块
冗余控制器模块
扩展柜集连端口
AJ746A 不包含该模块
MSA 2012FC 模块化存储阵列特性
特性
特性
互联
4Gb 光纤通道
高速缓存容量
型号
? 单控制器型号 ? 双控制器型号
可移动的高速缓存
支持的RAID 级别 硬盘类型
RAID 0、1、3、5、6、 10、50
? 3.5” SA和S SATA硬盘
无中断固件升级 支持的操作系统
扩展/ 最大硬盘数
? 阵列机箱中配置12块 硬盘托架
? 无中断将可用端口从8ports扩充至16ports
? 简化的管理:
? 使用EZSwitchSetup wizard管理工具,无需太多的SAN管理经验. ? WebTools提供直观的,图形化的管理界面
? 业界领先的性能
? 采用最新的4Gb/Sec技术 ? 在1U机柜内,可以提供8/12/16端口 ? 自动检测1Gbit/2Gbit/4Gbit设备
iManager U2000网络管理系统产品彩页
iManager U2000网络管理系统产品彩页产品概述iManager U2000网络治理系统是华为公司针对数据通信设备进行治理爱护的网管解决方案，面对用户日益复杂的IT环境，实现了对交换机、路由器等设备的全方位治理，提供了丰富的拓扑、配置、资产、故障、性能、事件、流量、报表等网络治理功能。
它从企业级用户角度动身，有效关心企业级用户从全然上提升了网络的稳固性、可靠性，保证了核心业务的高效、稳固和安全运转，使企业在猛烈的竞争中处于优势地位。
iManager U2000网络治理系统基于灵活的组件化结构，包括U2000-基础软件包、U2 000-差不多治理功能组件、U2000-增值功能组件，如：HGMP治理软件包、性能治理组件、报表治理等，能够按照自己的需要和网络情形灵活选择需要的组件，真正实现“按需建构”。
产品外观iManager U2000解决方案框架图产品特点iManager U2000网络治理软件使用灵活的组件技术，支持多种操作平台，并能够与多种通用网管平台集成，实现从设备级到网络级全方位的网络治理。
拓扑集中监视提供统一拓扑发觉功能，全网监控，能够实时监控所有设备的运行状况，并按照网络运行环境变化提供合适的方式对网络参数进行配置修改，保证网络以最优性能正常运行：拓扑自动发觉，拓扑结构动态刷新，拓扑可定制，分区域分子网显示可视化操作方式：拓扑视图节点直截了当点击进入设备操作面板在网络、设备状态改变时，改变节点颜色，提示用户对网络设备进行定时的轮询监视和状态刷新并表现在网络视图上支持拓扑过滤，让用户关注所关怀的网络设备情形支持快速查找拓扑对象，并在导航树和拓扑视图中定位该拓扑对象故障治理对全网设备的故障、运行状态进行实时监控、历史统计并提供协助排障的手段：故障实时监控，提供告警声光提示支持告警级不重定义，即用户可按照自己的明白得来随意定义告警级不支持重复告警屏蔽、闪断告警屏蔽、工程告警屏蔽，减少告警误报支持告警转Email、手机短信支持告警处理体会储备功能，为以后的设备爱护提供参考用户可创建自己关怀告警条件的“告警查询模板”，方便快速查看关怀的告警，并可将查询结果生成报表支持历史告警转存，节约用户储备空间，保证系统高效稳固告警关联业务，能够查看告警阻碍的业务，以及业务有关的告警IP网络性能治理性能治理组件是针对网络层治理特性的一个重要组件，提供大规模IP网络性能监控手段，要紧从设备、链路、路径、业务等多个层面对网络性能进行监控，作为IP网络运行质量状况的监视器：提供网络级性能治理特性，百万级性能采集能力，全方位性能监控，可满足大规模IP 网络7x24小时性能监控治理需求设备性能监控：监测设备负载情形,包括设备和板卡级的CPU、内存的负载链路层监控：监测链路的流量和资源利用情形，链路和接口的流入/流出流量、流入/流出带宽利用率等路径层监控：提供路径的运行质量，包括时延、丢包率、抖动支持性能阈值告警，提供多种性能分析报表，支持历史性能趋势分析提供图形化方式对性能采集任务进行治理基于WEB的报表治理采纳Browser/Se rver(B/S)架构，提供基于模板的报表开发和基于Web 的报表生成、分发、治理等一整套灵活、方便的报表应用服务：提供从Web扫瞄器扫瞄各种性能图像的功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模块化数据中心
FusionModule2000智能微模块数据中心
华为FusionModule2000智能微模块是新一代数据中心基础设施解决方案。
FusionModule2000采用高集成设计，集成了机柜、供配电、制冷、布线和管理等所有子系统，支持单排或双排密闭冷/热通道的灵活部署方式。
单机柜最大IT 功耗可达21kW/柜。
产品简介
•单模块应用于总功耗小于125kW 的中小型数据中心，也可采用多个模块来建设中大型数据中心。
•可满足政府、教育、医疗、金融、电信等行业大型数据中心的部署需求。
应用场景
可靠
•轻载无凝露，机房10%负载下仍可恒温除湿，确保设备安全运行•超强环境适应力，宽电压、宽温度、宽负载条件下稳定运行•电池温度检测预警，智能关断防起火，负载断电率降低50%高效
•近端制冷，高效供电，模块级PUE 低至1.45（深圳实测）•密封通道设计，隔离冷热气流，消除局部热点•高效一体化UPS 供配电，能效业界领先 简单
•标准化部件，模块化架构，匹配业务快速按需部署•供配电一体化集成，节约空间，可多部署1~2个设备机柜•远程、本地智能管理，移动运维，简单轻松•母排部署，极简安装，工时降低60%
特性&价值
FusionModule2000 (双排
)
FusionModule2000 (单排
)
技术参数
项目规格描述
系统尺寸规格
单排密封冷/热通道（L×W×H）：
L×2400×2000mm，L≤15 m
L×2300×2000mm，L≤15 m
L×2400×2200mm，L≤15 m
双排密封冷/热通道（L×W×H）：
L×3600×2000mm，L≤15 m
L×3400×2000mm，L≤15 m
L×3600×2200mm，L≤15 m
单模块柜体数单排：2~24；双排：6~48
电源制式380/400/415Vac，50/60Hz，3Ph+N+PE 单模块IT功耗125kVA
单柜最大功率21kW/R
工作环境
超低温工况：-40℃~45℃
T1工况： -20℃~45℃
T3工况：-5℃~55℃
可靠等级Tier II 或 Tier III（可扩展到 Tier IV）
海拔高度0～1000m（超过1000m需降额使用）
安装方式可直接水泥地面安装，也可架空地板安装
机柜尺寸规格 (H×W×D)
2000mm×600/800mm×1200mm
2000mm×600/800mm×1100mm
2200mm×600/800mm×1200mm 可用空间42U/47U
IP等级IP20
风冷行级空调制冷量25kW/42kW
室内机尺寸 (H×W×D)
2000mm×300mm×1100mm（25kW）
2000mm×600mm×1100mm（42kW）
输入电源
25kW空调：380V AC~415V AC 50/60Hz 3Ph+N+PE
42kW空调：380V AC~480V AC 50/60Hz 3Ph+N+PE 制冷剂R410A
空调配电箱输入电压380/400/415V
输入开关160A/3P MCCB；250A/3P MCCB；400A/3P MCCB
输出开关
额定电流为160A：8×40A/3P+2×10A/1P+1×32A/1P MCB
额定电流为250/400A：8×63A/3P+2×10A/1P+1×32A/1P MCB 安装方式挂墙安装
一体化UPS （UPS内置）输入电压380/400/415Vac，50/60Hz，3Ph+N+PE 输入功率因数满载＞ 0.99，半载＞ 0.98
额定容量25-125kVA
整机效率≥ 96%
交流防雷5kA，8/20μs
一体化配电柜（UPS外置）输入电压380/400/415Vac，50/60Hz，3Ph+N+PE 额定容量IT：250/160A，空调：250/160A
交流防雷20kA，8/20μs
精密配电柜（UPS外置）输入电压380/400/415Vac
额定容量400/250/160A
输出40A单相，最大144路（单相）
智能母线槽输入电压380/400/415V AC，50/60Hz，3Ph+N+PE 额定容量250/160A
交流防雷20kA，8/20μ
A
典型配置——UPS 内置场景
IT 功率(kW)
机柜数量
最大功率密度
(kW)
空调数量
冗余方式
通道宽度(mm)
205~11425kW ×2N+11200405~11725kW ×3N+11200605~23725kW ×4N+11200807~23742kW ×3N+112001059~23742kW ×4N+11200125
12~24
7
42kW ×5
N+1
1200
单排机柜场景
双排机柜场景
IT IT IT IT
空调
IT IT IT
空调
IT IT IT
空调
IT IT IT
密闭通道
一体化UPS
电池柜电池柜
IT
空调
IT IT IT IT IT IT IT
空调
IT IT IT
R24双排典型布局示例图
R8单排典型布局示例图密闭通道一体化UPS
电池柜
IT
IT 空调IT
IT 空调IT
IT 空调
IT
IT
典型配置——UPS 外置场景
IT 功率(kW)
机柜数量
最大功率密度
(kW)
空调数量
冗余方式
通道宽度(mm)
21.75~23 4.225kW ×2N+1120043.55~23725kW ×3N+11200655~23725kW ×4N+11200847~23742kW ×3N+112001269~23742kW ×4N+11200145
12~24
7
42kW ×5
N+1
1200
单排机柜场景双排机柜场景
IT IT
空调
IT IT IT IT
空调
IT IT IT IT
空调
IT IT
密闭通道
一体化配电柜
IT
空调
IT IT IT IT
空调
IT IT IT IT
空调
IT IT
R24双排典型布局示例图
R8单排典型布局示例图密闭通道一体化配电柜
IT IT
空
调
IT IT
空
调
IT IT
空
调
IT
IT
