电子电工实训报告
电工电子技术实训报告分析模板5篇
电工电子技术实训报告分析模板5篇电工电子技术实训报告分析模板5篇实训是学习的另一种方式，实训才能将所学的理论知识运用到实际当中。
下面小编给大家带来关于电工电子技术实训报告5篇，希望会对大家的工作与学习有所帮助。
电工电子技术实训报告模板（精选篇1）一、实习目的1、目的和意义对于机械专业的学生来说，电工电子是很重要的一门学科，在机械设计中往往离不开电子电工。
本次电工实习的目的是使我们对电工工具、电器元件及线路安装有一定的理论和实践基础，了解一些初步的线路原理以及线路图安装、调试。
培养和锻炼我们的实际动手能力，使我们的理论知识与实践充分地结合，为以后的巩固以前所学的电工电子知识，也为以后的学习打下坚实的基础。
2、发展情况及实习要求随着科学技术的发展，电工电子的技术也不断改进，越来越方便人们的工作、设计要求，。
例如电路的组装、焊接技术的改进，使得电工电子在生产生活等方面的作用越来越大，可以预见，未来其对社会建设必将贡献更大的力量。
通过安全用电教育、照明电路安装、焊接训练等实习，我们要初步掌握和了解一般的电工电子工艺技能，了解相关产品的生产和工艺过程，培养动手能力、创新能力以及严谨的工作作风。
认真完成项目实习，为以后的电工电子技术进一步学习打好严实的基础。
二、实习内容实习项目一：安全用电在电子实验中要用到电，甚至是高电压，所以安全用电是每个技术人员首先必须充分了解和学习的。
触电及其防护措施1、触电的种类分为电伤及电击。
2、影响触电造成人体伤害程度的因素有电流的大小、电流种类、电流作用时间、电流途径、人体电阻等。
3、触电原因分为直接触电(单相触电和两相触电)、间接触电、静电触电、跨步电压引起的触电等。
4、防止触电的技术措施以及触电急救。
安全用电以及设备安全用电必不可少，我们用严格按照操作要求，细心谨慎，确保人身安全，设备完整。
实习项目二：常用工具的使用本项目主要介绍常用电工电子工具的用途、规格及使用注意事项。

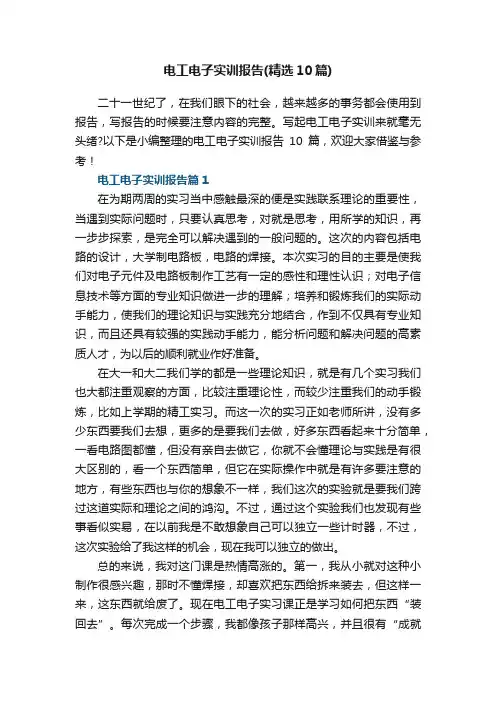

电工电子实训报告（精选10篇）
电工电子实训报告(精选10篇)二十一世纪了，在我们眼下的社会，越来越多的事务都会使用到报告，写报告的时候要注意内容的完整。
写起电工电子实训来就毫无头绪?以下是小编整理的电工电子实训报告10篇，欢迎大家借鉴与参考！电工电子实训报告篇1在为期两周的实习当中感触最深的便是实践联系理论的重要性，当遇到实际问题时，只要认真思考，对就是思考，用所学的知识，再一步步探索，是完全可以解决遇到的一般问题的。
这次的内容包括电路的设计，大学制电路板，电路的焊接。
本次实习的目的主要是使我们对电子元件及电路板制作工艺有一定的感性和理性认识；对电子信息技术等方面的专业知识做进一步的理解；培养和锻炼我们的实际动手能力，使我们的理论知识与实践充分地结合，作到不仅具有专业知识，而且还具有较强的实践动手能力，能分析问题和解决问题的高素质人才，为以后的顺利就业作好准备。
在大一和大二我们学的都是一些理论知识，就是有几个实习我们也大都注重观察的方面，比较注重理论性，而较少注重我们的动手锻炼，比如上学期的精工实习。
而这一次的实习正如老师所讲，没有多少东西要我们去想，更多的是要我们去做，好多东西看起来十分简单，一看电路图都懂，但没有亲自去做它，你就不会懂理论与实践是有很大区别的，看一个东西简单，但它在实际操作中就是有许多要注意的地方，有些东西也与你的想象不一样，我们这次的实验就是要我们跨过这道实际和理论之间的鸿沟。
不过，通过这个实验我们也发现有些事看似实易，在以前我是不敢想象自己可以独立一些计时器，不过，这次实验给了我这样的机会，现在我可以独立的做出。
总的来说，我对这门课是热情高涨的。
第一，我从小就对这种小制作很感兴趣，那时不懂焊接，却喜欢把东西给拆来装去，但这样一来，这东西就给废了。
现在电工电子实习课正是学习如何把东西“装回去”。
每次完成一个步骤，我都像孩子那样高兴，并且很有“成就感”。
第二，电工电子实习，是以学生自己动手，掌握一定操作技能并亲手设计、制作、组装与调试为特色的。

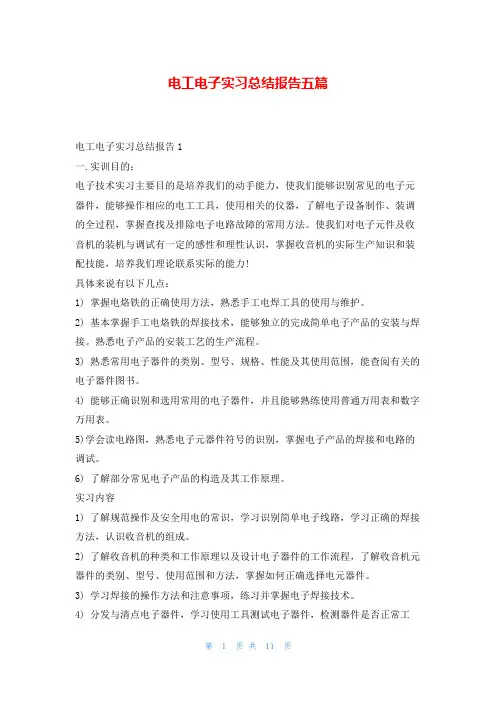

电工电子实习总结报告五篇99文库
电工电子实习总结报告五篇电工电子实习总结报告1一.实训目的：电子技术实习主要目的是培养我们的动手能力，使我们能够识别常见的电子元器件，能够操作相应的电工工具，使用相关的仪器，了解电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，掌握收音机的实际生产知识和装配技能，培养我们理论联系实际的能力!具体来说有以下几点：1) 掌握电烙铁的正确使用方法，熟悉手工电焊工具的使用与维护。
2) 基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3) 熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
4) 能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
5)学会读电路图，熟悉电子元器件符号的识别，掌握电子产品的焊接和电路的调试。
6) 了解部分常见电子产品的构造及其工作原理。
实习内容1) 了解规范操作及安全用电的常识，学习识别简单电子线路，学习正确的焊接方法，认识收音机的组成。
2) 了解收音机的种类和工作原理以及设计电子器件的工作流程，了解收音机元器件的类别、型号、使用范围和方法，掌握如何正确选择电元器件。
3) 学习焊接的操作方法和注意事项，练习并掌握电子焊接技术。
4) 分发与清点电子器件，学习使用工具测试电子器件，检测器件是否正常工作。
5) 学习读解电路图，完成电路板的焊接，调试收音机正常工作。
实习器材：1) 电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为3w，烙铁头是铜制。
2) 螺丝刀、镊子等必备工具。
3) 松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散布在金属表面，焊接牢固，焊点光亮美观。
4) 两节5号电池。
实习原理电器元件1) 电阻从原理上分为固定电阻器和可变电阻器;从材料上分为碳膜、金属、金属氧化膜;从制作上又分为线绕、陶瓷、水泥、薄膜、厚膜、玻璃釉等。
精选电工电子实习报告4篇
精选电工电子实习报告4篇在经济发展迅速的今天，报告有着举足轻重的地位，我们在写报告的时候要注意涵盖报告的基本要素。
其实写报告并没有想象中那么难，以下是帮大家整理的电工电子实习报告4篇，欢迎大家借鉴与参考，希望对大家有所帮助。
电工电子实习报告篇1实习单位：xx服装有限公司分公司实习时间：20xx.7—20xx.920xx年7月到9月，我有幸在xx服装有限公司分公司实习。
这是我第一次正式与社会接轨踏上工作岗位，开始与以往不一样的学习生活体验。
一、实习单位介绍xx服装服饰有限公司是集服装设计、生产、销售为一体的现化化服饰公司。
公司具有先进的智能化服装生产设备，专业设计队伍，一流的生产流水线和现代化的生产车间。
该公司主要是按订单的须求生产，服装样式由专业的设计师设计，服装涉及很多方面的。
分厂总工人数大约二百人。
从事服装生产的占总人数的一大半，剩余人分别从事：采购、设计、检查、仓库、销售、会计、电器设备维护等工作。
公司主要在国外市场销售，有时会涉及国内的订单。
该公司的经营理念是：开拓、进取、共谋发展、共创辉煌。
二、实习内容(一)电工分类及维修电工介绍电工有安装电工、维修电工、值班(高压)电工，电工工作的缺点是危险、有时要高空作业、有时也累，值班(高压)电工最轻松、最累是安装电工，技术性要求最高的是维修电工。
电工要胆大心细、怕电最好不要做电工、做过多年电工工作的人都给电打过，我今年工作中遇到或听到被电的有几十次，有时是致命的但还是急中生智的脱险了，做的时间久了也就被电打的机会不多，因为自己吸取以前的教训就不会了，安全操作并佩带安全工具就大大减小触电的几率。
要想成为一个基数高超的电工，那就应该有高中以上学历加良好的逻辑思维能力，并具备良好的动手能力。
一般电工多是接接线，维修一下照明电路，还有电机控制电路，高级的要学会PLC编程、变频调速控制等技术。
维修电工对于所有人来说都不陌生，我们现在的社会随处都可以看见电气设备与用电线，而电气设备与用电线用的时间长了，总要出现故障，或者操作不当也会出现电路问题，不论是家庭还是企业都有这种情况发生，所以维修电工是必不可少的。
电工电子实习总结报告5篇
电工电子实习总结报告5篇电工电子实习总结报告5篇辛苦的实习生活在不经意间已告一段落了，想必我们吸收了许多新的思想，这时候就十分有必须要写一份实习总结了!千万不能认为实习总结随便应付就可以，以下是小编精心整理的电工电子实习总结报告，希望能够帮助到大家! 电工电子实习总结1电工电子实习是我进入大学二年级后的第一个实习，当然，在大一的时候，我进行过金工实习的训练，虽然对于实习我有必须的认知和了解，也有必须的经验，可是，在进行电工电子实习的时候，还是难免会犯一些错误，可是，好在我不是一个人在战斗，在我们20__级电气10班所有同学的相互帮忙和相互鼓励下，我们克服了许多困难，也解决了不少问题。
从这前后加起来相当于9天的电工电子实习中，我所学到和收获的，不仅仅是收音机的工作原理和架构组成，还有如何分析处理解决问题的方法和本事，当然，我所在的班级也在这次的实习过程中也变得更加团结和友爱了。
在整个实习过程中，我感受颇深，从简单的焊接，到最终复杂的.组装，使我从中了解到学习和实践是相互统一和相互依存的，少了哪一样，都不可能成功做好一个收音机。
课程虽然结束了，但学海无涯，知识的海洋浩瀚无边，我需要学习的还有很多。
电子原件的魅力才在我的世界刚刚开始，仅有继续以电子实习的感受和经验为基础，渐渐学习总结下去，才能使自我得到更多的提高对于这次实习，我获得的心得体会大致总结如下:1.我对电子技术有了更直接的认识，对放大和整流电路也有了更全面的了解，虽然以往也自我拆装过简单的单管收音机，但与这次的相比，无论从原理还是实际操作上来讲都是不能相比的。
2.对焊接程序也有了更清晰的认识，也更熟悉了焊接的方法技巧。
3.对问题的分析处理本事有了很大的提高，由于一开始的盲目行动，我犯了很多低级的错误，比如一开始居然把元件焊在了印制板的反面，先焊了集成块等等，随着实习的进行，我深刻体会到了事前分析规划的重要性，相信这是没有进行过这种实践活动的人所体会不到的。

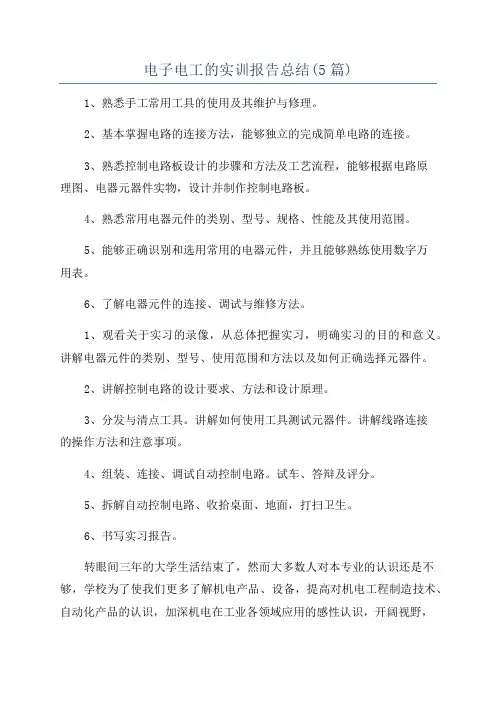

电子电工的实训报告总结(5篇)
电子电工的实训报告总结(5篇)1、熟悉手工常用工具的使用及其维护与修理。
2、基本掌握电路的连接方法，能够独立的完成简单电路的连接。
3、熟悉控制电路板设计的步骤和方法及工艺流程，能够根据电路原理图、电器元器件实物，设计并制作控制电路板。
4、熟悉常用电器元件的类别、型号、规格、性能及其使用范围。
5、能够正确识别和选用常用的电器元件，并且能够熟练使用数字万用表。
6、了解电器元件的连接、调试与维修方法。
1、观看关于实习的录像，从总体把握实习，明确实习的目的和意义。
讲解电器元件的类别、型号、使用范围和方法以及如何正确选择元器件。
2、讲解控制电路的设计要求、方法和设计原理。
3、分发与清点工具。
讲解如何使用工具测试元器件。
讲解线路连接的操作方法和注意事项。
4、组装、连接、调试自动控制电路。
试车、答辩及评分。
5、拆解自动控制电路、收拾桌面、地面，打扫卫生。
6、书写实习报告。
转眼间三年的大学生活结束了，然而大多数人对本专业的认识还是不够，学校为了使我们更多了解机电产品、设备，提高对机电工程制造技术、自动化产品的认识，加深机电在工业各领域应用的感性认识，开阔视野，了解相关设备及技术资料，熟悉典型零件的加工工艺，我们先后去过xx有限公司和xx股份有限公司。
了解这些工厂的生产情况，与本专业有关的各种知识，各厂工人的工作情况等等。
亲身感受了所学知识与实际的应用，自动化技术在工业上的应用了，精密机械制造在机器制造的应用了，等等理论与实际的相结合。
我通过完成毕业实习过程，结合自己学习的知识，深入工厂企业实地参观与实习，达到自己的实习目的在这个基础上把所学的专业理论知识与实践紧密结合。
1、认真观察。
通过眼睛的观察可以发现的异常现象有：破裂、断线；变形（膨胀、收缩、弯曲）；松动；漏油、漏水、漏气；污秽；腐蚀；磨损；变色（烧焦、硅胶变色、油变黑）；冒烟（产生火花）；有杂质异物；不正常的动作等等。
2、耳听鼻闻。
设备由于交流电的作用而产生振动并发出特有的声音，并呈现出一定的规律性。
电工实训报告范文5篇
电工实训报告范文5篇电子电工专业的学生通过实训可以更加熟悉基本的电工工具的使用，同时自己的实践能力也会大大提高。
那么电工实训报告该如何写呢?小编精选了一些关于实训报告的优秀范例，一起来看看吧。
电工电子实习报告总结2500字电子技术实训报告电工实训报告范文1一·实训目的。
本实训环节是集知识、素质和技能训练于一体的应用型课程。
它在运用相关电气理论基础在上的同时又对电工基本素质和技能进行了综合运用培养，通过实训，使学生具备初级电工的基本能力，能满足企业对初级电工的综合需要。
主要内容包括：安全用电常识、常用电工材料的认识和选用、电工基本操作工艺、电气照明与内线工程、常用电工仪表的使用等。
二·实训时间。
第6周-——第6周。
三·实训地点。
实验楼电工实训室四 .实训设备及器材网孔板，电工工具，电度表，功率表，万用表，电压表，兆欧表;电流表空气开关，熔断器，各种导线，硬塑料管，开关，插座，灯若干。
五.实训内容及要求电工实训一安全用电常识电工安全操作的各项规定是每一名电工必须遵守的规章制度，它规定对电工的最基本的要求。
电工生产岗位责任制规范了电工的工作范围，是确保电工工艺得以贯彻执行的重要条件。
主要进行电工安全操作规程、预防触电及触电急救基本常识、防雷保护以及电气火灾的扑救等内容。
触电的原因：(1)电气设备的安装过于简陋，不符合安全要求。
(2)电气设备老化，破损严重，维修维护不及时。
(3)作业时不严谨，不遵守电工安全操作规程或粗心大意。
(4)缺乏安全知识电流对人体的伤害：触电对人体的伤害只要是电击和电伤。
点击是触电者直接触了设备的带电部分，电流通过了人的身体，当电流达到一定的数值后，就会将人体击倒;电伤是指触电后皮肤的局部创伤，由于电流的热效应，化学反应，机械效应以及电流的作用下，使熔化和蒸发的金属微粒袭击人体皮肤而遭受灼伤。
影响触电后果的因素：(1)电流强度：一般50ml持续1秒以上，致命。
电工电子实习报告(通用15篇)_1
电工电子实习报告(通用15篇)电工电子实习报告1一、焊接顺序：1、焊接中周，为了使印刷电路板保持平衡，我们需要先焊两个对角的中周，在焊接之前一定要辨认好中周的颜色，以免焊错，千万不要一下子将四个中周全部焊在上面，这样以后的小元件就不好安装。
2、焊接电阻，前面我们已经将电阻别在纸上，我们要按r1——r13的顺序焊接，以免漏掉电阻，焊接完电阻之后我们需要用万用表检验一下各电阻是否还和以前的值是一样（检验是否有虚焊）。
3、焊接电容，先焊接元片电容，要注意上面的读数（要知道223型元片电阻(2)学会使用一些常用的电工工具，并且了解其注意事项;(3)掌握照明电路的安装方法和接线规范;(4)掌握一般室内电气线路的安装方法;(5)掌握三相异步电动机正反转控制电路的接线方法和工作原理;(6)学会用PLC实现三相异步电动机星/三角形换接启动控制的编程方法及掌握PLC的基本应用;(7)掌握直流稳压电源、万用表、函数信号发生器、示波器等电子仪器的功能机基本操作方法;(8)认识各种电子元器件、掌握元器件参数的识读方法、掌握使用万用表测常用电子元器件的参数的方法、了解常用元器件的功能;(9)了解常用电工电子根据的用途、规格及掌握它们的使用方法和注意事项;(10)掌握焊接工具及常用装配工具的使用、掌握手工电子焊接技术;(11)简单了解印制电路板的装配方法、了解电子产品中的连接技术及紧固安装方法。
以上的11点就是我们的实习的目的和意义。
2、发展情况及实习要求广州大学电工电子实习中心发展情况：以来，广州大学学校正式启动了实验教学课程体系的建设，实验中心也建设了电工电子实验教学课程平台体系，配套进行了实验教研团队的建设。
使我校实验教学改革工作得以蓬勃开展。
我们学校注重科研活动的开展。
老师和实验技术人员均积极参与科学研究和实验教学研究，并取得不少成绩。
学生科研也得到重视。
通过开放实验室为学生科研和电子制作提供条件。
自以来，教务处以电工电子实验室(实验中心的前身)为依托建设了电子信息技术创新基地，学生在这里得到进一步培训。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程名称：电子电工技术
班级：XX级应用化学（X）班学号：20XX0635XX
姓名:XXX
指导老师: XXX
教师评语：
目录
实训目的 (3)
实训内容 (3)
项目一：双联开关两地控制 (3)
项目二：电动机可逆运行控制 (4)
项目三：LM317稳压电源电路 (5)
参考文献 (6)
实训总结 (7)
电子电工实训报告
实训目的
1.熟悉双联开关的结构与工作原理。
2.正确联接用两只双联开关在两地控制一盏灯的控制线路。
3.了解三相异步电动机正反转控制的工作原理。
4.了解低压电器：交流接触器、热继电器、小型通用直流继电器的构造与工
作原理。
5.正确联接和调试电机正反转控制的控制线路。
6.了解稳压电源的工作原理。
7.熟练使用电烙铁。
8.正确联接和调试稳压电源电路。
实训内容
项目一：双联开关两地控制
木板上。
按图（1）所示图上的编号，正确联接好，自我检查一遍。
（2）经老师检查确认接线正确后，合上单相闸刀开关QS，接通电源，观察两只双联开关动作后，灯泡亮暗变化的情况。
●故障分析与处理
实验过程中可能会出现按动开关键，灯泡不亮的情况，这个时候，要参考着实验原理图，检查排线、安装是否正确，接线柱是否松动，灯泡要拧紧。
这样才能有效的解决本实验的有关问题。
项目二：电动机可逆运行控制
●工作原理
原理图如图（2）所示。
图（2）
●实训步骤
按照图（3）正确连接线路。
图（3）
先接控制电路，再接主电路；经指导教师检查后，方可进行通电操作，具体实验步骤如下：
(1) 按控制屏启动按钮，接通三相交流电源。
(2) 按正向起动按钮SB1，电动机正向起动，观察电动机的转向及接触
器的动作情况。
按停止按钮SB3，使电动机停转。
(3) 按反向起动按钮SB2，电动机反向起动，观察电动机的转向及接触
器的动作情况。
按停止按钮SB3，使电动机停转。
(4) 按正向(或反向)起动按钮，电动机起动后，再去按反向(或正向)
起动按钮，观察现象。
(5) 电动机停稳后，同时按正、反向两只起动按钮，观察有何情况发
生？
(6) 失压保护：按起动按钮SB1(或SB2)电动机起动后，按控制屏停止
按钮，断开实验线路三相电源，模拟电动机失压(或零压)状态，观察电动机与接触器的动作情况，随后，再按控制屏上启动按钮，接通三相电源，但不按SB1(或SB2)，观察电动机能否自行起动。
(7)实验完毕，按控制屏停止按钮，切断实验线路电源。
●故障分析与处理
1．不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。
原因之二按纽互锁的接线有误。
2．起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。
3．不能够自锁一抬手接触器就断开；这是因为自锁接点接线有误。
项目三：LM317稳压电源电路
●工作原理
原理图如图（4）所示。
图(4)
LM317工作原理：
LM317内置有过载保护、安全区保护等多种保护电路。
调整端使用滤波电容能得
到比标准三端稳压高得多的纹波抑制比。
可调整输出电压低到1.2V，保证1.5A
输出电流，典型线性调整率0.01%，80dB纹波抑制比，输出短路保护，过流、过
热保护，调整管安全工作区保护，标准三极管封装。
LM317其特性参数：可
调范围为1.25V-7V 最大输出点流为1.5A
●实训步骤
1.在实训导师的指导下，制作电路板。
印制电路板图的设计与制作。
2.使用准备好的电烙铁，根据实训原理图，将电路元件经过锡焊，焊接到固
定的位置。
焊接时注意利用万用表辨别有关零件的正负极。
3.稳压电源安装完毕后，对电路进行粗步检查。
4.然后接入220V交流电，万用表对电源各波段的电压进行测试，通过对电
压的测试得出该电源输出电压稳定，基本符合理想电压输出，产品合格。
●故障分析与处理
实验时，注意二极管和有关电容的正负极判断
1.普通二极管有色端标识一极为负极。
2.电容一般在圆柱体上有个粗条标示是正极的。
如果外壳上没有标识电解
电容正负极的话，可以用万用表打到欧姆档，用正负表笔打电容的两个
引脚。
如果测出的电阻数值由小变大的话，那么正表笔接的那一脚就是
正。
如果一开始就很大，那么正表笔接的就是负了。
3.焊接的时候，注意要进行有效的焊接，不能虚焊，虚焊不通电。
同时也
要注意焊接的美观性。
参考文献
设备数量设备数量
1 灯泡220/25W 1
单相闸刀开关
220/10A
双联开关250/6A 2 接线端子（XT）5档
1
灯座（插口） 1 方木板（45×60）
cm
熔断器 2 复合按钮 1
交流接触器CJ10-10 2 接线端子50档
热电器JR16B-20/3 1 导线若干
变压器220V/28V1普通电容0.33 u 1个
1N54014电解电容2200u/50V、10u/50V、100u/50V
各1
1N40022电阻200Ω和5.1K电位器各1 LM3171软导线若干
万能板1焊锡丝若干
实训总结
1.通过这次难忘的实训，我对电子电工的理论有了初步的了解。
通过电工电子实训，我了解到了焊接普通元件与电路元件的技巧、印制电路板图的设计制作与工艺流程、工作原理与组成元件的作用等,接受了电子工程师的基本焊接训练，这些使我的基本焊接技术、调试的能力得到初步的培养和锻炼，从而促进我对电工电子技术等课程的掌握有一个较全面的提高和知识能力的全面发展为以后的学习及毕业后的工作奠定基础。
2.自己的动手能力得到很大的锻炼。
在实习过程中，我锻炼了自己动手技巧，提高了自己解决问题的能力。
比如做电话机组装与调试时，刚开始焊接好了，接到外电路上，我的二极管却不亮，后来我想起自己当初装两个涤纶电容的时候并没有区分，于是我把两个电容位置换了一下，就好了。
3.当我刚刚开始做第一个实训项目时，觉得还挺简单的，可是后面的两个难度就加大了，不容乐观，为了较好的完成实训项目，中午甚至不回去午休，虽然说累是累了点。
但是看到自己的劳动成果，自我感觉颇有成就感，我相信有付出定有收获。
