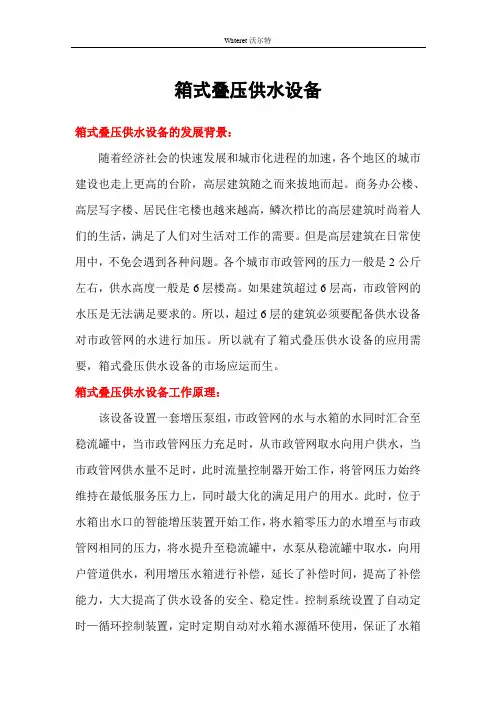

成套箱式叠压设备技术资料 ppt课件

管网不产生任何负作用的成套给水设备；突破了传统的供水方式离不开蓄水
池，蓄水池中的水一般由自来水管网供给，这样有压力的水进入水池后变成 了零，造成大量的能源白白浪费。CFG智慧型无负压增压稳流给水设备，它 可以完全取代蓄水池，能充分利用自来水管网的压力直接供水或间接供水，
避免了能源的二次浪费和二次污染，大幅度节省了基建投资并缩短了施工工 期.
在主要功能预置方面，最高频率应以电动机的额定频率为变频器的最高工作频率。升、降速 时间在采用PID调节器的情况下，升、降速时间应尽量设定得短一些，以免影响由PID调节器决定 的动态响应过程。如变频器本身具有PID调节功能时，只要在预置时设定PID功能有效，则所设定 的升速和降速时间将自动失效。
2020/12/27
机容量相符即可。当一台变频器同时控制两台电动机时，原则上变频器的配用电动机容量应等于 两台电动机的容量之和。但如在高峰负载时的用水量比两台水泵全速供水量相差很多时， • 可考虑适当减小变频器的容量，但应注意留有足够的容量。
虽然水泵在低速运行时，电动机的工作电流较小。但是，当用户的用水量变化频繁时，电动 机将处于频繁的升、降速状态，而升、降速的电流可略超过电动机的额定电流，导致电动机过热。 因此，电动机的热保护是必需的。对于这种由于频繁地升、降速而积累起来的温升，变频器内的 电子热保护功能是难以起到保护作用的，所以应采用热继电器来进行电动机的热保护。
2
此时进20水12压年8力月的不足，真空抑制器是无负压保护的最后一重，双保护活塞
操作与使用
•
1、启动
•
设备安装完毕后，把动力电源（交流380伏）接入电控柜内，将柜内的断路器和闸。通过控制面板选择控制方式，
泵房控制系统开始 运转。
•
2、 手动、停止、自动状态选择
•
用户可根据自身实际需要来确定水泵的工作控制方式
2020/12/27
9
无负压增压稳流给水设备产品特点
• 1、无需建水池—节能、节资
•
CFG系列无负压增压稳流给水设备经济卫生、节能效果显著，实践证明：使用智慧型无负压稳流给水设备可节省
2020/12/27
3
什么是伪无负压？
2长02沙0中/12崛/2供7 水设备有限公司
4
2012年8月
无负压表述
度的保护了管网压力。
中崛高效低噪音无负压供水设备在原有的一般供水设备上融合了效率 提升技术及降噪技术，使供水设备在原本只需无负压的基础上体现出他的 更专业和更为客户考虑的一面。
2长02沙0中/12崛/2供7 水设备有限公司
4. 保护功能：具有缺相、过压、欠压、过流、过载、短路、过热、失速功能保护。 5. 瞬时断电自恢复功能：因电网变化发生瞬时停电，来电后自动恢复运行状态。
6. 供水补压、自洁功能：在用水高峰时，由于自来水压力下降，造成来水供不上用水时， 它可以保证自动补充不足水量，同时还使得储水得到杀灭大肠菌有害细菌的作用，从 而确保水质符合国家饮用水安全指标。
•
选择手动
•
把控制柜面板上的转换开关指向“手动”状态。通过面板上的按钮可完成手动控制各水泵在
•
工频状态下的启动与停止。
•
选择自动
•
把控制面板上的转换开关指向“自动”状态。即可实现由电控柜内部的自动控制系统完成的泵房系统自动运行状
态。
•
选择停止
•
把控制面板上的转换开关指向“停止”状态。即可实现泵房系统处于停止待机。
专业生产无负压供水设备丨恒压供水设备丨变频供水设备
1
无负压表述
无负压供水设备一般定义：
直接连接到市政给水管网上或其它有压管网上，采用稳流补偿和真空 抑制技术供水，有效利用管网原有压力，对管网不产生负压且能稳定和调 节流量的给水设备。
在原有的无负压基础上，中崛不断推陈出新，已开发出一套高效低噪 音无负压供水设备。
7. 注：本章第6项功能为附加选项功能。本功能的选择以及其所使用的自洁（缓冲）式 储水装置的大小及形状均可根据客户和现场实际情况来确定。
2020/12/27
6
智慧型无负压增压稳流给水设备概述
•
ZBW无负压增压稳流给水设备是我公司专业技术人员在传统无负压增
压稳流给水设备的基础上开发的一种能直接与自来水管网连接、且对自来水
•
无负压增压稳流给水设备由智慧型变频控制柜、稳流罐、水泵机组、
仪表、阀门及管路、基座等组成，适用于一切需要增高水压、恒定流量的给
水系统。
2020/12/27
7
4、变频恒压供水设备变频控制原理 用变频调速来实现恒压供水，与用调节阀门来实现恒压供水相比，节能效果十分显著（可根
据具体情况计算出来）。其优点是： a、 起动平衡，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击； b、 由于泵的平均转速降低了，从而可延长泵和阀门等的使用寿命； c、 可以消除起动和停机时的水锤效应； 一般地说，当由一台变频器控制一台电动机时，只需使变频器的配用电动机容量与实际电动
5
2恒压控制功能：保持供水压力的稳定，并可根据用水量的变化自动调节各水泵在变频 和工频状态下配合工作，并遵循“先开先停”原则。
2. 无水自动停机功能：若自来水因故停水本系统会自动停机，一旦自来水压力达到设定 值时就自动开机。
3. 水泵状态自动调节功能：在持续低用水量的情况下，为保护各水泵状态正常，系统会 定时切换运行的水泵。
ZBW高效低噪音无负压供水设备有关无负压的实现，主要是通过微机
控制系统实时的联合控制作用于稳流补偿器系统，双稳态压力补偿控制装
置和真空抑制器来实现的。其中稳流补偿器系统包括压力及液位控制装置
用于防负压一重动作单元，这一重动作单元有预警的功能、也就是说当有
2长形02沙0成中/1负2崛/2供压7 水的设趋备有势限时公，司通过微机控制系统联合双稳态压力补偿控制装置补偿
8
系统工作原理
•由交流变频器、远传压力表、调节器组成调节控制机构，由断路器、接触器等 为执行机构共同组成完整的恒压变量供水系统。 •二台水泵的工作状态： •1号泵变频工作，频率上升至某设定值达到设定压力，这时变频装置工作在恒压 状态。当用水量增大时，压力下降，水泵在某设定值频率上维持一段时间后，达 不到设定压力，便自动转为1号泵工频运行，启动2号泵变频工作。当用水量减小 时，1号泵停止，由2号泵变频工作，频率上升至某设定值，以维持设定压力，起 到恒压变量作用。
