钢筋混凝土讲义楼板构造
楼地层—钢筋混凝土楼板构造(建筑构造)
预制装配式钢筋混凝土楼板
空心板
预制装配式钢筋混凝土楼板
（3）空心板
• 是将预制板抽孔后制作而成。 • 空心板可提高构件的承载能力和刚度减轻自重，节省材料。 • 为梁板结合板，上下板面平整，孔洞形状有圆形、长圆形
道。
压型钢板混凝土组合ຫໍສະໝຸດ 板钢衬板组合楼板压型钢板混凝土组合楼板
压型钢板组合楼板断面 注意搁置方向
装配式钢筋混凝土楼板
预制装配式钢筋混凝土楼板
预制装配式钢筋混凝土楼板的板和梁是在工厂或 现场预制而成，然后用人工或机械安装到房屋上去。 这种楼板可以节省模板，改善工人的劳动条件,减少施 工现场作业,并加快施工进度,但整体性较差,并需一定 的起重安装设备。
梁板式楼板
梁板式楼板
1.单向板
➢ 当肋梁楼板中的板为单向板时，称为单向板梁板式楼板。 ➢ 单向板梁板式楼板：主梁、次梁、板。 ➢ 荷载传递途径：荷载—板 —次梁—主梁—柱 —基础。
➢ 主梁：经济跨度：L=6-9m；梁高h=（1/14 -1/8）L 梁宽b=（1/2 ～ 1/3）h。
➢ 次梁：经济跨度：L=4～ 7m，梁高h=（1/18 -1/12）L ； 梁宽b=（1/2 ～ 1/3）h。
➢ 单向板：两对边支承的板按单向板计算；四面 支承的板，当板的长边与短边之比大于等于3. 0时，称为单向板，板内受力钢筋沿短边方向 配置。
➢ 双向板：板的长边与短边之比小于等于2.0时， 为双向板，板的长边与短边之比大于2.0小于3. 0时,宜按双向板计算。见下页图
简述钢筋混凝土楼板的特点及构造
简述钢筋混凝土楼板的特点及构造钢筋混凝土楼板是一种常见的楼板结构，具有以下特点：1. 承载能力强：钢筋混凝土楼板采用钢筋与混凝土的组合，钢筋能够承担拉力，而混凝土能够承受压力，两者相结合可以提高楼板的承载能力。
因此，钢筋混凝土楼板具有较高的强度和刚度，能够承受较大的荷载。
2. 耐久性好：混凝土具有良好的耐久性，能够抵抗永久荷载和变动荷载的影响，不易受到腐蚀和氧化的侵蚀。
同时，钢筋在混凝土内能够形成一层保护层，防止钢筋被氧化，从而延长了楼板的使用寿命。
3. 施工方便：钢筋混凝土楼板的施工相对简单，不需要特殊工具和设备，常见的施工工艺和技术已经相对成熟。
此外，钢筋混凝土楼板可以进行现场浇筑，适应性强。
4. 火灾安全性高：混凝土具有较好的防火性能，能够有效延缓火势蔓延的速度，为人员疏散争取更多的时间。
而钢筋在高温下会发生软化和失去强度，但混凝土能够起到保护钢筋的作用，使得楼板在火灾发生时仍能保持一定的承载能力。
5. 隔音效果好：钢筋混凝土楼板的结构密实，能够有效阻隔噪音的传播。
在多层建筑中，钢筋混凝土楼板能够降低楼层之间的噪音干扰，提高居住的舒适性。
钢筋混凝土楼板的构造通常包括以下几个部分：1. 楼板面层：楼板面层是与人直接接触的部分，通常使用混凝土进行铺设。
楼板面层的厚度根据楼板的跨度和荷载要求进行设计，一般为50-100mm。
楼板面层可以根据需要进行防滑、防水和装饰处理。
2. 钢筋骨架：钢筋骨架是钢筋混凝土楼板的主要承载结构。
它由纵向和横向的钢筋交织而成，纵向钢筋主要用于抵抗拉力，横向钢筋主要用于抵抗剪力。
钢筋骨架的布置和数量根据楼板的跨度、荷载和使用要求进行设计。
3. 预应力筋：对于较大跨度的楼板，为了增加其承载能力和抗裂性能，可以采用预应力技术。
预应力筋是在混凝土浇筑之前进行拉力预应力处理的钢筋，通过预应力筋的作用，可以使混凝土楼板在使用过程中承受更大的荷载。
4. 轻质填充层：在一些特殊情况下，为了减轻楼板的自重并提高隔音效果，可以在楼板面层与钢筋骨架之间设置轻质填充层。
钢筋混凝土楼板层构造
第二节钢筋混凝土楼板层构造一、现浇整体式钢筋混凝土楼板 (一)板式楼板 (二)梁板式楼板 1．楼板结构的经济尺度 2．楼板的结构布置 (三)压型钢板组合楼板 1．压型钢板组合楼板的特点 2．压型钢衬板组合楼板的构造 (1)压型钢衬板组合楼板的基本构成 (2)构造型式 (四)无梁楼板 楼板不设梁，而将楼板直接支承在柱上时，则为无梁楼板。
无梁楼板采用的柱网通常为正方形或接近正方形。
无梁楼板顶棚平整，有利于室内的采光、通风，视觉效果较好，且能减少楼板所占的空间高度。
但楼板较厚，当楼面荷载较小时不经济。
二、预制装配式钢筋混凝土楼板 (一)特点 (二)预制楼板构件的类型常用的预制钢筋混凝土楼板．根据其截面形式可分为平板、槽形板和空心板三种类型。
1、平板实心平板一般用于小跨度(1500mm左右)，板的厚度通常为60mm。
平板板面上下平整，制作简单，但自重较大，隔声效果差。
常用作走道板、卫生间楼板、阳台板、雨棚板、管沟盖板等处。
2、槽形板当板的跨度尺寸较大时，为了减轻板的自重，根据板的受力状况，可将板做成由肋和板构成的槽形板。
板长为3～6m的非预应力槽形板，板肋高为120～240mm，板的厚度仅30mm。
槽形板减轻了板的自重，具有省材料、便于在板上开洞等优点，但隔声效果差。
当槽形板正放(肋朝下)时，板底不平整。
槽形板倒放(肋向上)时，需在板上进行构造处理，使其平整．槽内可填轻质材料起保温、隔音作用。
槽形板正放常用作厨房、卫生间、库房等楼板。
当对楼板有保温、阴声要求时，可考虑采用倒放槽形扳。
3、空心板根据板的受力情况，结合考虑隔声的要求，并使板面上下平整．可将预制板抽孔做成空心板。
空心板的孔洞有矩形、方形、圆形、椭圆形等。
矩形孔较为经济但抽孔困难，圆形孔的板刚度较好．制作也较方便，因此使用较广。
根据板的宽度，孔数有单孔、双孔、三孔、多孔。
目前我国预应力空心板的跨度尺寸可达到6m、6.6m、7.2m等。
板的厚度为120～300mm。

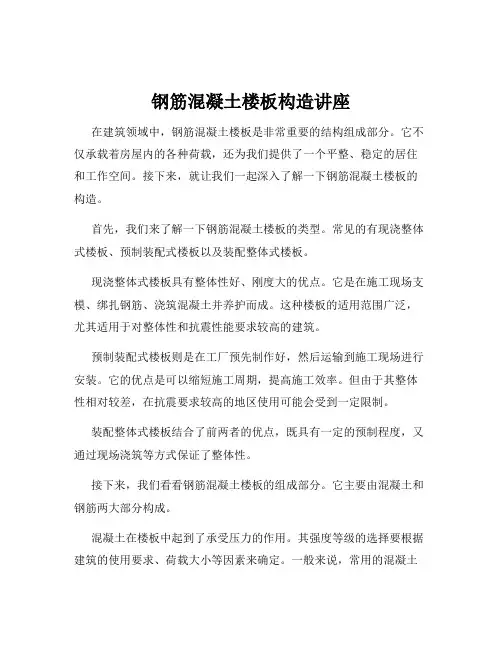

钢筋混凝土楼板构造讲座
钢筋混凝土楼板构造讲座在建筑领域中，钢筋混凝土楼板是非常重要的结构组成部分。
它不仅承载着房屋内的各种荷载，还为我们提供了一个平整、稳定的居住和工作空间。
接下来，就让我们一起深入了解一下钢筋混凝土楼板的构造。
首先，我们来了解一下钢筋混凝土楼板的类型。
常见的有现浇整体式楼板、预制装配式楼板以及装配整体式楼板。
现浇整体式楼板具有整体性好、刚度大的优点。
它是在施工现场支模、绑扎钢筋、浇筑混凝土并养护而成。
这种楼板的适用范围广泛，尤其适用于对整体性和抗震性能要求较高的建筑。
预制装配式楼板则是在工厂预先制作好，然后运输到施工现场进行安装。
它的优点是可以缩短施工周期，提高施工效率。
但由于其整体性相对较差，在抗震要求较高的地区使用可能会受到一定限制。
装配整体式楼板结合了前两者的优点，既具有一定的预制程度，又通过现场浇筑等方式保证了整体性。
接下来，我们看看钢筋混凝土楼板的组成部分。
它主要由混凝土和钢筋两大部分构成。
混凝土在楼板中起到了承受压力的作用。
其强度等级的选择要根据建筑的使用要求、荷载大小等因素来确定。
一般来说，常用的混凝土强度等级有 C20、C25、C30 等。
在浇筑混凝土时，要注意控制好配合比、坍落度等参数，以确保混凝土的质量。
钢筋则是用来承受拉力的。
常见的钢筋种类有热轧钢筋、冷轧钢筋等。
钢筋的布置方式和数量要根据楼板的跨度、荷载情况等进行计算和设计。
一般来说，钢筋会布置在楼板的底部、顶部以及支座处等位置，以增强楼板的抗弯、抗剪能力。
在钢筋混凝土楼板的构造中，还有一些重要的细节需要注意。
比如楼板的厚度，它直接影响到楼板的承载能力和隔音效果。
一般来说，民用建筑中楼板的厚度不宜小于 60mm，单向板的厚度不宜小于跨度的1/30，双向板的厚度不宜小于跨度的 1/35。
楼板的配筋率也是一个关键因素。
配筋率过低，楼板的承载能力不足；配筋率过高，则会造成材料的浪费。
通常，楼板的配筋率要控制在一定的范围内，以保证其经济性和安全性。
6.2 钢筋混凝土楼板(课件)-《建筑识图与构造》同步精品课堂(高教版 第三版)
谢谢观看Biblioteka 浇钢筋混凝土楼板的概念、特点井式楼板实际上是一块扩大了的双向板 ，梁的跨度可达20 ~30 m ，井 式楼板可与墙体 放置或 放置 ，井式楼板可以用于较大的无柱空间 ， 而且楼板底部的井格整齐划一 ，很有韵律 ，稍加处理就可形成艺术效果很好 的顶棚。
正交正放井式楼板
正交斜放井式楼板
现浇钢筋混凝土楼板的概念、特点
现浇钢筋混凝土楼板的概念、特点
这种形式的楼板整体性强， 刚度大 ，承载力好 ，施工速度快， 自重轻，但防火性和耐腐蚀性不 如其他类型的钢筋混凝土楼板 ， 外露的受力钢板需做防火处理 。 适用于大空间建筑 、高层建筑和 大跨的工业建筑 。近年来国内建 成的高层建筑 ，如上海金茂大厦、 上海环球金融中心 、 中央电视台 总部大楼、广州大剧院等都采用 了这一形式的楼板。
课堂提问
以下说法中正确的是： A、井式楼板设置纵横两个方向的梁，纵向的为主梁 ，横向的为次梁。 B、压型钢板组合楼板中的压型钢板相当于模板,浇筑完混凝土后 ，要
拆除压型钢板 。 C、板式楼板根据受力特点和支承情况的不同分为单向板和双向板。 D、板式楼板适用于平面尺寸较大的房间 ，梁板式楼板适用于平面尺 寸较小的房间。
现浇钢筋混凝土楼板的概念、特点
2、肋梁楼板
当房间很大时，除板外还有次梁和主梁等构件 ，通常称为肋梁楼板。 1）当板为单向板时 ，称为单向板肋梁楼板。
现浇钢筋混凝土楼板的概念、特点
单向板肋梁楼板由板、次梁和主梁组成 ，荷载按照板→次梁→主梁→墙 体或者柱的路线向下传递。
现浇钢筋混凝土楼板的概念、特点
因此 ，井式楼板常用于门厅、大厅、会议室、小型礼堂、歌舞厅等 ，也 可将井式楼板中的板去掉 ，将井格设在中庭的顶棚上 ，这样的做法可以获得 很好的采光和通风效果，同时也很美观。
《钢-混凝土组合结构》设计与施工讲义215页PPT_ppt
时组合梁的工作已进入
塑性工作阶段。
35
1 组合梁正截面受力性能
图3 组合梁截面实测应变图
36
2 组合梁交接面的滑移特征
37
2 组合梁交接面的滑移特征
2、影响组合梁交接面上滑移的因素 （ 1 ）由图4 可以看出，在荷载作用初期，荷载－ 滑移曲线明显呈线性关系，当荷载达到极限荷载的 70%时，滑移增长速度明显大于荷载的增长速度。 （2）连接件的刚度对滑移分布有着重要的影响。 （3）混凝土的强度对组合梁交接面上滑移有一定 的影响。
2.3 主、次梁的连接
29
§ 3 组合梁试验结果分析
1 组合梁正截面受力性能 由试验结果知；从加荷到破坏，组合梁 正截面经历弹性、弹塑性和塑性三个受力阶 段，见图1
塑性 弹塑性 A 弹性
B
30
31
简支组合梁破坏形态
32
连续组合梁破坏形态
33
1
1、弹性阶段
组合梁正截面受力性能
在荷载作用初期，组合梁整体工作性能良好，荷载－变形曲 线基本上呈线性增长，当荷载达极限荷载的50%左右时，钢梁的 下翼缘开始屈服，而钢梁其它部分还有还处于弹性工作状态
从而使这两种不同性能的材料得到合理的利用。
7
1.1 钢-混凝土组合梁的组成
钢与混凝土组合梁截面由钢梁、翼板 ( 或加 板托）和抗剪连接件等组成，见图1.1。
8
9
1、翼缘板
（1）现浇钢筋混凝土翼缘板，见图1.2
10
（2）预制钢筋混凝土翼缘板，见图1.3
11
（3）压型钢板翼缘板（见图1.4）
12
25
3、混凝土板的有效宽度
26
第二节钢筋混凝土楼板构造祥解
❖ 板的支承方式：（2种） ❖ 板式布置——预制板直接搁置在墙上。 ❖ 梁板式布置—— 楼板—梁—墙（柱） ❖ 板在梁上的搁置方式： ❖ 板与矩形梁 ❖ 板与花篮梁（T形梁、十字形梁）
2024/10/12
14
2.隔墙与楼板的关系 ❖ 轻质隔墙可直接设置在楼板上 ❖ 重质隔墙不宜直接设置在楼板上 ❖ 在隔墙下设置梁 ❖ 现浇板带梁（板底平整） ❖ 将隔墙设置于槽形板肋上
2024/10/12
15
3.装配式钢筋混凝土楼板的搁置 ❖ 当圈梁未设在板的同一标高时， ❖ 板端伸进外墙的长度不应小于120mm， ❖ 伸进内墙的长度不宜小于100mm，且不应小于80mm， ❖ 在梁上不应小于80mm
双向板 短边跨度＜4m，方形双向板宜小于5m×5m
2024/10/12
2
2024/10/12
3
2024/10/12
4
(三)井式楼盖（书P167图7-5） ----肋梁楼盖的一种特例,板为双向板,梁不分主次,
各向基本同性。 ➢ 适用范围：长短边之比小于1.5的矩形平面大空间楼盖
（四）无梁楼盖（书P170图7-11） ➢ 柱网：正方形或接近于正方形
常用柱网：6~8m，板厚150~200mm ➢ 柱帽：加强结点刚度、减小板跨、
当为升板施工时，作为施工构造结点 ➢ 适用范围：荷载较大（≥5kN/m2）、空间规整的商场、仓
库、车库等
2024/10/12
5
二、预制装配式钢筋混凝土楼板
（一）特点
❖ 节省模板 ❖ 改善构件制作时工人的劳动条件 ❖ 缩短工期 ❖ 整体性、刚度较差
钢筋混凝土楼板构造
钢筋混凝土楼板构造一、引言在当今的建筑领域中，钢筋混凝土楼板构造是最为常见且至关重要的构造之一。
它不仅提供了建筑的稳定性，还保证了建筑的使用安全性。
本文将详细解析钢筋混凝土楼板的构造，以帮助读者更好地理解这一基础性知识。
二、钢筋混凝土楼板构造的基本原理钢筋混凝土楼板是一种复合材料，由钢筋和混凝土两种主要材料组成。
钢筋为楼板提供强度和刚度，而混凝土则提供了抗压和抗拉的能力。
这两种材料的完美结合，使得楼板能够承受并分散建筑物的重量，同时抵抗各种外部载荷。
三、钢筋混凝土楼板的种类和特点根据不同的分类方式，钢筋混凝土楼板可以分为不同的类型。
例如，根据施工方式的不同，可以分为现浇式和预制式两种。
现浇式钢筋混凝土楼板具有整体性好、承载能力强、抗震性能好等优点，但施工周期较长；预制式钢筋混凝土楼板则具有施工速度快、节能环保等优点，但承载能力相对较弱。
四、钢筋混凝土楼板的构造细节钢筋混凝土楼板的构造细节包括模板工程、钢筋工程和混凝土工程三部分。
模板工程是保证楼板形状和尺寸的关键步骤，需要选择合适的模板材料和支撑体系；钢筋工程则是确定楼板的承载能力和结构性能的关键步骤，需要合理选择钢筋的种类、规格和数量；混凝土工程则直接决定了楼板的强度和耐久性，需要选择合适的混凝土配合比和浇筑方式。
五、钢筋混凝土楼板构造的优化设计随着科技的发展和建筑技术的不断进步，对钢筋混凝土楼板构造的优化设计也提出了更高的要求。
优化设计主要包括结构体系优化、材料优化、施工工艺优化等方面。
结构体系优化可以通过改变楼板的形状、尺寸、配筋方式等手段来提高楼板的承载能力和结构性能；材料优化可以通过选用高强度、低弹模的混凝土和高强度、高弹模的钢筋等手段来提高楼板的强度和耐久性；施工工艺优化可以通过改进施工方法、提高施工效率等手段来缩短施工周期，提高施工效率。
六、结论钢筋混凝土楼板构造是建筑领域的基础知识，对于建筑物的稳定性、安全性和使用性能都有着至关重要的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2）石板地面 铺贴时需预先试铺，多按房间尺寸定制 构造做法：
（1）干铺—在基层上铺一层20-40mm厚的砂子，再 将面砖铺在其上，并校正平整后用砂子或水泥砂浆灌 实。
（2）湿铺—在基层上抹1：3水泥砂浆，再抹1：3 干硬性水泥砂浆找平层30mm厚，然后粘贴面砖并用素 水泥浆擦缝
钢筋混凝土楼板构造
第一节 概 述
• 楼地层的定义：楼板层和地坪层是分隔房屋空间的水平承重 构件。楼板分隔上下楼层空间；地坪直接与土壤相连。
• 楼地层的组成（如下图）
一、楼板层的基本组成及设计要求 （一）楼板层的基本组成 ﹙1﹚面层：楼面、地面。起着保护楼板、承受并传递荷载的 作用，同时对室内有很重要的清洁及装饰作用。 ﹙2﹚ 楼板：结构层。承受楼板上的全部荷载，并将荷载传给 墙或柱，同时对墙身起水平支撑的作用。 ﹙3﹚顶棚：楼板层下部。有三种类型——抹灰、粘贴、吊顶
4.无梁楼板
5.密肋楼板
第二节 钢筋混凝土楼板构造
二、预制装配式钢筋混凝土楼板 采用承重构件在工厂预制，现场安装的施工方式，节 约模板，加快施工进度，便于建筑工业化，但整体性 差。 (万科整体装配)-有ppt 1．类型： 施工方式不同：分预应力和非预应力 预应力：节省钢材和砼，刚度大 自重轻，造价低，应用较多 构造形式和受力特点不同，类型有： 实心平板 空心板 槽形板 板的基本尺度：板宽、板跨
Thanks！
3）木地面 木板铺钉或硬质木板胶合而成，是一种高级地面 特点：弹性好、不起尘、易清洗、高雅美观、蓄热性
好 适用范围：客房、居室及有特殊要求的比赛场馆等 按所用木板规格不同：普通木地面
硬木条地面 拼花木地面 按构造形式不同：空铺、实铺和粘贴 （1）空铺木地面常用于底层地面，其做法是先砌 筑地垄墙或设置架空骨架，再铺设木地板，以防止木 地板受潮腐烂
二、楼板层的设计要求
1．坚固：具有足够的强度和刚度。
2．防火：根据防火等级，选择防火措施。
3．防潮、防水、防腐蚀能力等．
4. 隔声：传声途径：空气传声、固体传声。
措施：弹性面层；浮筑楼板；吊天棚。
5．便于管线铺设
6．经济：满足使用功能的前提下，
20～30%价
合理选用结构形式和构造方案
50%钢
三、楼板的类型
吊筋---钢筋、木吊筋 主龙骨间距 900-1200mm 次龙骨间距400-600mm(根据材料确定) 面板---板条抹灰、胶合板、吸声板、石膏板 2）金属吊顶(金属骨架) 吊筋—主龙骨 900-1200mm, 次龙骨400-600mm 面板—纸面石膏板、矿棉吸声板、纤维板
铝板、铝塑板、彩色涂层薄钢板
第三节 地坪构造
一、面层 二、垫层 三阳台 作用—联系室内外空间、改善居住条件 形式—挑阳台、凹阳台、半挑半凹阳台、转角阳台 （一）阳台的结构布置 墙承式—适用于凹阳台 悬挑式—挑板式<1.2m —挑梁式 l=1/2-1/3L （二）阳台的细部构造 1． 栏杆与扶手 （1） 栏杆作用及构造要求 —承担依扶推力，保证安全 —装饰作用，考虑美观阳台宽度与横墙间距同
次梁：垂直主梁布置：L2: 4-6m， h2=（1/12-1/16）L2， b2=（1/2-1/3）h2
板：单向板时：（1/30-1/35）L短。 60-80mm 双向板时：（1/35-1/40）L短。 80-160mm
主、次梁在墙或柱上的搭接尺寸≮240mm 平面尺寸较大，接近方形—井式楼板 3.井字楼板
1.木楼板
2.砖拱楼板
3.钢筋混凝土楼板 4. 钢衬板组合楼板
回
第二节 钢筋混凝土楼板构造
一、现浇整体式钢筋混凝土楼板 整体性好，刚度大，利于抗震，梁板布置灵 活，能适应各种不规则形状。但模板耗用量 大，施工速度慢。
1．板式楼板 1） 特点：板底平整、美观，施工方便，
适用小跨度房间。如：走廊、贮藏间、卫生 间、厨房。
2）类型： ①单向板：L1/L2 >2时，板荷载沿单向传 递 适宜：L≯2.5m ②双向板：L1/L2≤2（1-1.5）时，板荷载 沿双向传递 适宜：L：3-4m，Δh：70mm。
2.梁板式楼板 1）组成：由板+梁（主梁、次梁）组成。 2）构造： 主梁：沿短向布置。L1： 5-8m
h1=（1/8-1/12）L1， b1=（1/2-1/3）h1
构造做法：在基层上浇筑30-40mm厚C20细石混凝土 随打随压光。内配φ4@200的钢筋网。
特点： 刚性好、强度高且不易起尘?。
3）水磨石地面 构造做法： 特点：坚硬、耐磨、光洁、不透水、装饰效果好 常用于有较高要求的房间中
（二）板块地面 花色品种多,经久耐用,易保持清洁,属中高档地面。 1）陶瓷板块地面
第六节 顶棚装修
一、顶棚的作用与构造设计要求 改善室内光环境及声环境 保温、隔热、防水、隔声 隐蔽管线
二、顶棚类型及构造做法 （一）直接式顶棚-- 直接喷刷顶棚 抹灰顶棚 贴面顶棚 （二）悬吊式顶棚 1.吊顶棚的组成—悬吊构件（吊筋） 骨架（主次龙骨） 面板（抹灰类、板材类）
第六节 顶棚装修
2.吊顶棚的类型及构造做法 根据面层施工方式不同：抹灰、板材、格栅吊顶 根据基层材料的不同： 1）木质吊顶(木骨架)
二、 雨篷 1．雨篷的作用—遮挡雨水、保护外门免受雨水
的侵害 室内外的过渡空间、装饰作用 2．类型—板式、梁板式 3．细部构造—防排水
第五节 地面装修
一、地面的设计要求 二、地面的类型及构造
按面层材料和施工方法：现浇、板块、卷材和涂料 （一）现浇类地面 1）水泥砂浆地面 做法：单层和双层 2）细石混凝土地面
