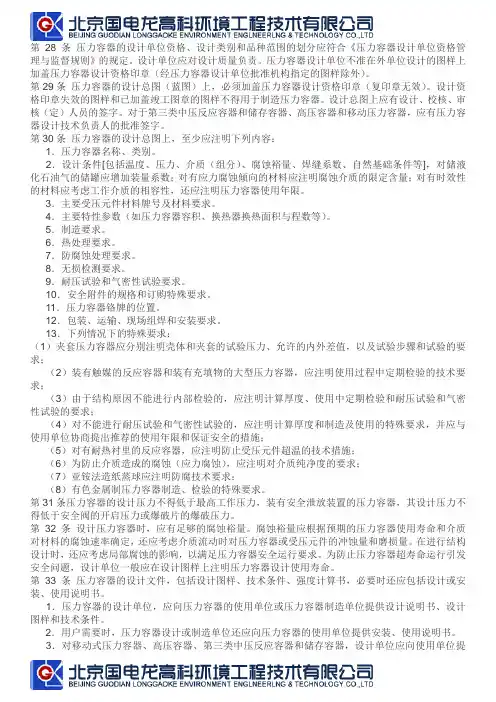

《容规》对压力容器设计的要求
第28条压力容器的设计单位资格、设计类别和品种范围的划分应符合《压力容器设计单位资格管理与监督规则》的规定。
设计单位应对设计质量负责。
压力容器设计单位不准在外单位设计的图样上加盖压力容器设计资格印章（经压力容器设计单位批准机构指定的图样除外）。
第29条压力容器的设计总图（蓝图）上，必须加盖压力容器设计资格印章（复印章无效）。
设计资格印章失效的图样和已加盖竣工图章的图样不得用于制造压力容器。
设计总图上应有设计、校核、审核（定）人员的签字。
对于第三类中压反应容器和储存容器、高压容器和移动压力容器，应有压力容器设计技术负责人的批准签字。
第30条压力容器的设计总图上，至少应注明下列内容：1．压力容器名称、类别。
2．设计条件[包括温度、压力、介质（组分）、腐蚀裕量、焊缝系数、自然基础条件等]，对储液化石油气的储罐应增加装量系数；对有应力腐蚀倾向的材料应注明腐蚀介质的限定含量；对有时效性的材料应考虑工作介质的相容性，还应注明压力容器使用年限。
3．主要受压元件材料牌号及材料要求。
4．主要特性参数（如压力容器容积、换热器换热面积与程数等）。
5．制造要求。
6．热处理要求。
7．防腐蚀处理要求。
8．无损检测要求。
9．耐压试验和气密性试验要求。
10．安全附件的规格和订购特殊要求。
11．压力容器铬牌的位置。
12．包装、运输、现场组焊和安装要求。
13．下列情况下的特殊要求：（1）夹套压力容器应分别注明壳体和夹套的试验压力、允许的内外差值，以及试验步骤和试验的要求；（2）装有触媒的反应容器和装有充填物的大型压力容器，应注明使用过程中定期检验的技术要求；（3）由于结构原因不能进行内部检验的，应注明计算厚度、使用中定期检验和耐压试验和气密性试验的要求；（4）对不能进行耐压试验和气密性试验的，应注明计算厚度和制造及使用的特殊要求，并应与使用单位协商提出推荐的使用年限和保证安全的措施；（5）对有耐热衬里的反应容器，应注明防止受压元件超温的技术措施；（6）为防止介质造成的腐蚀（应力腐蚀），应注明对介质纯净度的要求；（7）亚铵法造纸蒸球应注明防腐技术要求；（8）有色金属制压力容器制造、检验的特殊要求。
压力容器设计技术PPT课件(全)
.
16
第一节 近代化工容器设计技术进展概述
2．容器的脆性爆破过程 容器的脆性爆破过程如图中OA’，
(或OA”)曲线。这种爆破指容器在加 压过程中没有发生充分的塑性变形鼓 胀，甚至尚未达到屈服的时候就发生 爆破。爆破时容器尚在弹性变形阶段 至多是少量屈服变形阶段。
整体屈 服压力
(A)弹性变形阶段(OA段) (B)屈服阶段(AB段) (C)强化阶段(BC段) (D)爆破阶段(CD段)
.
14
第一节 近代化工容器设计技术进展概述
(一) 容器的超压爆破过程
韧性破坏-照片
.
15
第一节 近代化工容器设计技术进展概述
2．容器的脆性爆破过程 现象：低应力，体积变形很小，无明 显塑性变形 危害：无征兆、很多产生碎片、带来 灾难性后果 原因：1）材料很脆，2）有严重缺陷
整体屈 服压力
爆破压力
(A)弹性变形阶段(OA段) (B)屈服阶段(AB段) (C)强化阶段(BC段) (D)爆破阶段(CD段)
.
8
第一节 近代化工容器设计技术进展概述
(一) 容器的超压爆破过程 (1)弹性变形阶段 见OA，随 着进液量(即体积膨胀量)的 增加，容器的变形增大，内 压随之上升。这一阶段的基 本特征是内压与容器变形量 成正比，呈现出弹性行为。 A点表示内壁应力开始屈服， 或表示容器的局部区域出现 屈服，整个容器的整体弹性 行为到此终止。
(A)弹性变形阶段(OA段) (B)屈服阶段(AB段) (C)强化阶段(BC段) (D)爆破阶段(CD段)
.
11
第一节 近代化工容器设计技术进展概述
(一) 容器的超压爆破过程 (4)爆破阶段 在CD段，减薄的影 响大于强化的影响，容器的承载 能力随着容器的大量膨胀而明显 下降，壁厚迅速减薄，直至D点 而爆裂。
压力容器设计技术规定

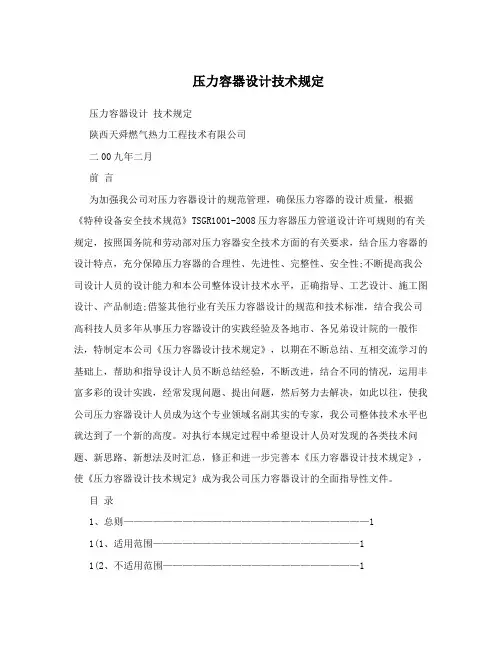

压力容器设计技术规定压力容器设计技术规定陕西天舜燃气热力工程技术有限公司二00九年二月前言为加强我公司对压力容器设计的规范管理，确保压力容器的设计质量，根据《特种设备安全技术规范》TSGR1001-2008压力容器压力管道设计许可规则的有关规定，按照国务院和劳动部对压力容器安全技术方面的有关要求，结合压力容器的设计特点，充分保障压力容器的合理性、先进性、完整性、安全性;不断提高我公司设计人员的设计能力和本公司整体设计技术水平，正确指导、工艺设计、施工图设计、产品制造;借鉴其他行业有关压力容器设计的规范和技术标准，结合我公司高科技人员多年从事压力容器设计的实践经验及各地市、各兄弟设计院的一般作法，特制定本公司《压力容器设计技术规定》，以期在不断总结、互相交流学习的基础上，帮助和指导设计人员不断总结经验，不断改进，结合不同的情况，运用丰富多彩的设计实践，经常发现问题、提出问题，然后努力去解决，如此以往，使我公司压力容器设计人员成为这个专业领域名副其实的专家，我公司整体技术水平也就达到了一个新的高度。
对执行本规定过程中希望设计人员对发现的各类技术问题、新思路、新想法及时汇总，修正和进一步完善本《压力容器设计技术规定》，使《压力容器设计技术规定》成为我公司压力容器设计的全面指导性文件。
目录1、总则—————————————————————————11(1、适用范围—————————————————————11(2、不适用范围————————————————————11(3、管辖范围—————————————————————11(4、需要遵循的规程、规定、标准————————————1 2、定义—————————————————————————2 2(1、压力(Mpa)———————————————————22(2、温度(?)————————————————————22(3、全容积(m?)———————————————————32(4、厚度(mm)————————————————————32(5、许用应力(Mpa)—————————————————42(6、焊缝系数及开孔消弱系数——————————————4 3、设计参数选取—————————————————————4 3(1、设计压力—————————————————————43(2、设计温度—————————————————————53(3、设计荷载—————————————————————83(4、厚度附加量及最小厚度的选取————————————43(5、许用应力—————————————————————12 3(6、焊缝系数—————————————————————13 3(7、开孔削弱系数———————————————————13 3(8、压力试验—————————————————————17 4、材料—————————————————————————19 4(1、引言————————————————————————20 4(2、钢材的选用、技术要求及使用范围———————————20 4(3、焊条、焊丝和焊剂的选用及焊接的基本要求———————27 4(4、法兰及紧固件用材——————————————————33 4(5、材料代用原则————————————————————474(6、新材料的鉴定和使用—————————————————48 4(7、进口钢材的使用———————————————————48 4(8、使用介质对钢材的限制要求——————————————49 5、结构设计———————————————————————52 5(1、筒体————————————————————————52 5(2、封头————————————————————————52 5(3、封头的连接—————————————————————53 5(4、容器法兰——————————————————————53 5(5、垫片————————————————————————54 5(6、螺柱————————————————————————56 5(7、法兰、垫片、螺柱、螺母材料的匹配——————————56 5(8、人孔、手孔、检查孔—————————————————60 5(9、管口结构型式————————————————————62 5(10、开孔和开孔补强——————————————————67 5(11、液面计、视镜———————————————————68 5(12、支座———————————————————————70 5(13、内件———————————————————————76 5(14、吊耳(柱)————————————————————805(15、焊接结构—————————————————————81 5(16、铭牌———————————————————————87 6、制造、热处理和检验——————————————————87 6(1、容器制造要求————————————————————87 6(2、热处理———————————————————————92 6(3、无损检测——————————————————————926(4、压力试验——————————————————————957、容器分片、分段制造、试验和运输————————————968、图面技术要求—————————————————————97 8(1、球形容器图面技术要求————————————————97 8(2、一般容器、储罐图面技术要求—————————————100 8(3、其他类型容器图面技术要求——————————————103 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 1钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 2钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 3钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 4钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 5钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 6钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 7钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 8钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 9钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 10 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 11 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 12 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 13 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 14 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 15 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 16 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 17 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 18 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 19 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 20 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 21钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 22 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 23 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 24 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 25 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 26 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 27 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 28 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司29钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司30钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 31 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 32钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司33钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 34 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 35 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 36 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 37 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 38 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 39 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司40钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司41钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 42 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 43 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 44 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 45 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 46 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 47 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 48 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 49 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 50 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司51钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 52 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 53 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 54钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 55 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司56钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 57 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 58 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 59 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 60 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 61 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 62 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 63 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 64 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 65 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 66 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 67 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 68 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 69 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 70 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 71 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 72 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 73 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 74 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 75 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 76 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 77 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 78 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 79 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 80 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 81 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 82 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 83 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 84 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 85 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 86 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 87 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 88 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 89 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 90 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 91 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 92 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 93 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 94 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 95 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 96 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 97 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 98 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 99 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 100 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 101 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 102 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 103 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司104钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司105钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司106钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司107钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 108 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 109 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 110 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 111 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 112 钢制压力容器设计技术规定陕西天舜燃气热力工程技术有限公司 113。
