《电力电子技术》题库含答案
电力电子技术试题及答案
电力电子技术试题及答案《电力电子技术》试卷答案一、填空（每空1分，36分）1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT ；IGBT是MOSFET和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波? 。
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。
6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。
8、在有环流逆变系统中，环流指的是只流经?逆变电源、逆变桥而不流经负载的电流。
环流可在电路中加电抗器来限制。
为了减小环流一般采控用控制角α大于β的工作方式。
9、常用的过电流保护措施有快速熔断器?、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。
（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ- 四种。
二、判断题,（每题1分，10分）（对√、错×）1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。
（√）2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。
（×）3、晶闸管串联使用时，必须注意均流问题。
（×）4、逆变角太大会造成逆变失败。
（×）5、并联谐振逆变器必须是略呈电容性电路。
电力电子技术试题及答案
电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。
A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。
A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。
A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。
答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。
答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。
答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。
答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。
答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。
答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。

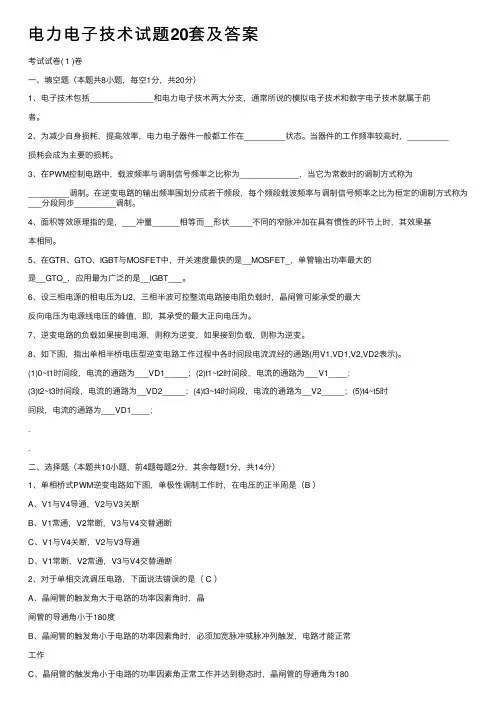

电力电子技术试题20套及答案
电⼒电⼦技术试题20套及答案考试试卷( 1 )卷⼀、填空题（本题共8⼩题，每空1分，共20分）1、电⼦技术包括______________和电⼒电⼦技术两⼤分⽀，通常所说的模拟电⼦技术和数字电⼦技术就属于前者。
2、为减少⾃⾝损耗，提⾼效率，电⼒电⼦器件⼀般都⼯作在_________状态。
当器件的⼯作频率较⾼时，_________损耗会成为主要的损耗。
3、在PWM控制电路中，载波频率与调制信号频率之⽐称为_____________，当它为常数时的调制⽅式称为_________调制。
在逆变电路的输出频率围划分成若⼲频段，每个频段载波频率与调制信号频率之⽐为桓定的调制⽅式称为___分段同步_________调制。
4、⾯积等效原理指的是，___冲量______相等⽽__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是__MOSFET_，单管输出功率最⼤的是__GTO_，应⽤最为⼴泛的是__IGBT___。
6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最⼤反向电压为电源线电压的峰值，即，其承受的最⼤正向电压为。
7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。
8、如下图，指出单相半桥电压型逆变电路⼯作过程中各时间段电流流经的通路(⽤V1,VD1,V2,VD2表⽰)。
(1)0~t1时间段，电流的通路为___VD1_____；(2)t1~t2时间段，电流的通路为___V1____；(3)t2~t3时间段，电流的通路为__VD2_____；(4)t3~t4时间段，电流的通路为__V2_____；(5)t4~t5时间段，电流的通路为___VD1____；..⼆、选择题（本题共10⼩题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制⼯作时，在电压的正半周是（B ）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下⾯说法错误的是（ C ）A、晶闸管的触发⾓⼤于电路的功率因素⾓时，晶闸管的导通⾓⼩于180度B、晶闸管的触发⾓⼩于电路的功率因素⾓时，必须加宽脉冲或脉冲列触发，电路才能正常⼯作C、晶闸管的触发⾓⼩于电路的功率因素⾓正常⼯作并达到稳态时，晶闸管的导通⾓为180度D、晶闸管的触发⾓等于电路的功率因素⾓时，晶闸管的导通⾓不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所⽰，在t1~t2时间段，有（）晶闸管导通。
电力电子技术习题库(附答案)
电力电子技术习题库（附答案）一、单选题（共25题，每题1分，共25分）1.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。
A、60度B、30度C、90度D、120度正确答案：C2.1957年美国通用电气（GE）公司研制出第一只（），它标志着电力电子技术的诞生。
A、电子管B、晶闸管C、MOSFETD、IGBT正确答案：B3.逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成（）A、可关断晶闸管B、双向晶闸管C、逆阻型晶闸管D、大功率三极管正确答案：C4.IGBT是一个复合型的器件，它是（）A、GTR驱动的MOSFETB、MOSFET驱动的GTRC、MOSFET驱动的晶闸管D、MOSFET驱动的GTO正确答案：B5.晶闸管的伏安特性是指()A、门极电压与门极电流的关系B、阳极电压与阳极电流的关系C、门极电压与阳极电流的关系D、阳极电压与门极电流的关系正确答案：B6.单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、180°B、120°C、90°D、150°正确答案：C7.三相半波可控整流电路的自然换相点是（）A、比三相不控整流电路的自然换相点超前30°B、本相相电压与相邻电压正半周的交点处C、比三相不控整流电路的自然换相点滞后60°D、交流相电压的过零点正确答案：B8.逆变电路是一种（）变换电路。
A、AC/ACB、DC/ACC、DC/DCD、AC/DC正确答案：B9.采用多重化电压源型逆变器的目的，主要是为()。
A、增大输出幅值B、减小输出谐波C、减小输出幅值D、减小输出功率正确答案：B10.三相全波可控整流电路电阻性负载中，控制角的最大移相范围是（）。
A、90°B、120°C、150°D、180°正确答案：B11.目前，在中小型变频器中普遍采用的电力电子器件是（）。
电力电子技术试题20套及答案
t1~t2 时间段内，有（
闸管导通。
）晶
A、1个
B、2 个
C、3 个
D、 4 个
4、对于单相交交变频电路如下图，在
置的工作状态是（
）
A 、 P 组阻断， N 组整流
C、 N 组阻断， P 组整流
t1~t2 时间段内， P 组晶闸管变流装置与 N 组晶闸管变流装
B 、P 组阻断， N 组逆变 D 、 N 组阻断， P 组逆变
1、简述晶闸管导通的条件与关断条件。（ 7 分）
2、电压型逆变电路的主要特点是什么？（ 8 分）
3、简述实现有源逆变的基本条件，并指出至少两种引起有源逆变失败的原因（ 7 分）
四、 作图题（共 2 小题，每题 12 分，共 24 分）
1、三相全控桥，阻感负载，主回路整流变压器的接法是 D,y5，采用 NPN 管的锯齿
二、选择题（本题共 11 小题， 9， 10，11 小题每题 2 分，其余每题 1 分共 14 分）
1、下列电路中，不可以实现有源逆变的有（
D ）。
A 、三相半波可控整流电路
B、三相桥式全控整流电路
C、单相桥式可控整流电路
D 、单相全波可控整流电路外接续流二极管
2、晶闸管稳定导通的条件（
A）
A 、晶闸管阳极电流大于晶闸管的擎住电流
A、
B、
C、 K f =I dT ·I T
D 、 K f =Id T-I T
7、降压斩波电路中，已知电源电压 Ud=16V ，负载电压 U o=12V ，斩波周期 T=4ms，则开通时
T on=（ C ）
A 、 1ms
B、 2ms
C、 3ms
D、 4ms
8、关于单相桥式 PWM 逆变电路，下面说法正确的是（

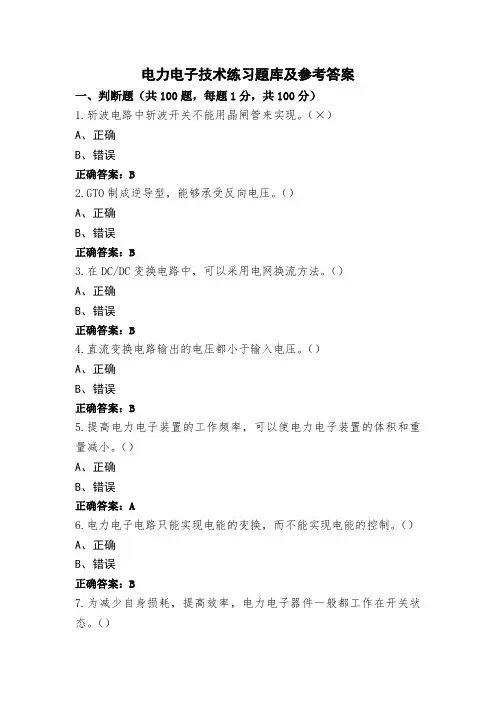

电力电子技术练习题库及参考答案
电力电子技术练习题库及参考答案一、判断题（共100题，每题1分，共100分）1.斩波电路中斩波开关不能用晶闸管来实现。
（×）A、正确B、错误正确答案：B2.GTO制成逆导型，能够承受反向电压。
（）A、正确B、错误正确答案：B3.在DC/DC变换电路中，可以采用电网换流方法。
（）A、正确B、错误正确答案：B4.直流变换电路输出的电压都小于输入电压。
（）A、正确B、错误正确答案：B5.提高电力电子装置的工作频率，可以使电力电子装置的体积和重量减小。
（）A、正确B、错误正确答案：A6.电力电子电路只能实现电能的变换，而不能实现电能的控制。
（）A、正确B、错误正确答案：B7.为减少自身损耗，提高效率，电力电子器件一般都工作在开关状态。
（）A、正确B、错误正确答案：A8.直流变换电路多用于牵引调速。
（）A、正确B、错误正确答案：A9.变流装置其功率因数的高低与电路负载阻抗的性质，无直接关系。
（）A、正确B、错误正确答案：A10.三相半波可控整流电路也必需要采用双窄脉冲触发。
（）A、正确B、错误正确答案：B11.有源逆变装置是把逆变后的交流能量送回电网。
（）A、正确B、错误正确答案：A12.单相半波可控整流电路带电阻负载时输出电压平均值的最大值为U2。
（）A、正确B、错误正确答案：B13.当晶闸管承受反向电压时，不论门极是否有触发电流晶闸管都不会导通。
（）A、正确B、错误正确答案：A14.降压斩波电路滤波电容C的容量足够大，则输出的电压Uo为常数。
（）A、正确B、错误正确答案：A15.有源逆变指的是把直流电能转变成交流电能送给负载。
（）A、正确B、错误正确答案：B16.三相半波可控整流电路，是三相可控整流电路最基本的组成形式。
（）A、正确B、错误正确答案：A17.GTO的缺点是电流关断增益很小。
（）A、正确B、错误正确答案：A18.β反映基极电流对集电极电流的控制力。
（）A、正确B、错误正确答案：A19.降压斩波电路运行情况只有一种：电感电流连续模式。
电力电子技术试题20套及答案解析
考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。
2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。
当器件的工作频率较高时，_________损耗会成为主要的损耗。
3、在PWM 控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。
在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步_________调制。
4、面积等效原理指的是，___冲量______相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
5、在GTR 、GTO 、IGBT 与MOSFET 中，开关速度最快的是__MOSFET_，单管输出功率最大的是__GTO_，应用最为广泛的是__IGBT___。
6、设三相电源的相电压为U 2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即 ，其承受的最大正向电压为 。
7、逆变电路的负载如果接到电源，则称为 逆变，如果接到负载，则称为 逆变。
8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。
(1) 0~t1时间段内，电流的通路为___VD1_____；(2) t1~t2时间段内，电流的通路为___V1____；(3) t2~t3时间段内，电流的通路为__VD2_____；(4) t3~t4时间段内，电流的通路为__V2_____；(5) t4~t5时间段内，电流的通路为___VD1____；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（B ）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（ C ）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。
《电力电子技术》测试题及其答案
《电力电子技术》测试题及其答案一、判断题1、表示各种电力半导体器件的额定电流，都是以平均电流表示的。
（错）2、对于门极可关断晶闸管，当门极上加正触发脉冲时可使晶闸管导通，当门极加上足够的负触发脉冲时又可使导通着的晶闸管关断。
（对）3、晶闸管由正向阻断状态变为导通状态所需要的最小门极电流，称为该管的维持电流。
（错）4、在规定条件下，不论流过晶闸管的电流波形如何，也不论晶闸管的导通角是多大，只要通过管子的电流的有效值不超过该管额定电流的有效值，管子的发热就是允许的。
（错）5、三相半波可控整流电路的最大移相范围是0°～180°。
（错）6、无源逆变是将直流电变换为某一频率或可变频率的交流电供给负载使用。
（错）7、正弦波脉宽调制（SPWM）是指参考信号为正弦波的脉冲宽度调制方式。
（对）8、直流斩波器可以把直流电源的固定电压变为可调的直流电压输出。
（错）9、斩波器的定频调宽工作方式，是指保持斩波器通端频率不变，通过改变电压脉冲的宽度来使输出电压平均值改变。
（对）10、电流型逆变器抑制过电流能力比电压型逆变器强，适用于经常要求起动、制动与反转拖动装置。
（对）11、三相桥式全控整流大电感负载电路工作于整流状态时，其触发延迟角的最大移相范围为0°～90°。
（对）12、额定电流为100A的双向晶闸管与额定电流为50A两只反并联的普通晶闸管，两者的电流容量是相同的。
（错）13、晶闸管的正向阻断峰值电压，即在门极断开和正向阻断条件下，可以重复加于晶闸管的正向峰值电压，其值低于转折电压。
（对）14、在SPWM调制方式的逆变器中，只要改变参考信号正弦波的幅值，就可以调节逆变器输出交流电压的大小。
（错）15、在SPWM调制方式的逆变器中，只要改变载波信号的频率，就可以改变逆变器输出交流电压的频率16、若加到晶闸管两端电压的上升率过大，就可能造成晶闸管误导通。
（对）17、晶闸管整流电路中的续流二极管只是起到了及时关断晶闸管的作用，而不影响整流输出电压值及电流值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L _________ I H。
2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________________________________。
3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM ________ U BO。
4、电阻负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于_____，设U2为相电压有效值。
5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差___________________________。
6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_______________________。
7、晶闸管串联时，给每只管子并联相同阻值的电阻R是______________________________________措施。
8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有______________二种方式。
9、抑制过电压的方法之一是用_____________________吸收可能产生过电压的能量，并用电阻将其消耗。
10、180°导电型电压源式三相桥式逆变电路，其换相是在___________的上、下二个开关元件之间进行。
11、改变SPWM逆变器中的调制比，可以改变_____________________________________________的幅值。
12、为了利于功率晶体管的关断，驱动电流后沿应是___________________________________________。
13、恒流驱动电路中抗饱和电路的主要作用是__________________________________________________。
14、功率晶体管缓冲保护电路中二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合。
15、晶闸管门极触发刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为：___________________________________________________________________________________________。
16、晶闸管的额定电压为断态重复峰值电压U DRm和反向重复峰值电压U RRm中较________________的规化值。
17、普通晶闸管的额定电流用通态平均电流值标定，双向晶闸管的额定电流用___________________标定。
18、晶闸管的导通条件是：晶闸管_________________和阴极间施加正向电压，并在______________和阴极间施加正向触发电压和电流（或脉冲）。
19、温度升高时，晶闸管的触发电流随温度升高而__________，正反向漏电流随温度升高而__________，维持电流I H会____________________，正向转折电压和反向击穿电压随温度升高而_________________。
导通后流过晶闸管的电流由_____________________决定，负载上电压由______________________决定。
20、晶闸管的派生器件有： ____________ 、 ____________ 、 ____________ 、 ____________等。
21、功率场效应管在应用中的注意事项有：（1）_________________________________________，（2）______________________________________，（3）_________________________________________，（4）_____________________________________。
22、整流就是把交流电能转换成直流电能，而将直流转换为交流电能称为__________________________，它是对应于整流的逆向过程。
23、____________________________________________与开关的频率和变换电路的形态性能等因素有关。
24、如果将逆变电路交流侧接到交流电网上，把直流电逆变成同频率的交流电，反送到电网上去称为：____________________________________________________________。
25、____________电路是把逆变电路的交流侧接到电网上，把直流电逆变成同频率的交流反送到电网去。
____________电路的交流侧直接接到负载，将直流电逆变成某一频率或可变频率的交流供给负载。
26、__________的作用是抑制电力电子器件的内因过电压du/dt 或者过电流di/dt,减少器件的开关损耗。
27、VDMOS 的安全工作区分为：（1）________________________。
（2）_____________________________。
（3）_________________________________。
28、晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为________，即t q =t rr +t gr 。
29、IGBT 有三个电极，分别是_____________、____________、____________。
如果________接电源的正极，__________接电源的负极，它的导通和关断由_____________来控制。
30、电流从一个臂向另一个臂转移的过程称为___________________________________________________。
二、单项选择题：(每小题2分，从每小题的四个备选选答案，选出一个正确答案，并将正确答案的号码填在题干后面的括号内 )１、功率晶体管GTR 从高电压小电流向低电压大电流跃变的现象称为( )A.一次击穿B.二次击穿C.临界饱和D.反向截止２、逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成( )A.大功率三极管B.逆阻型晶闸管C.双向晶闸管D.可关断晶闸管３、在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是( )A.干扰信号B.触发电压信号C.触发电流信号D.干扰信号和触发信号４、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )A.导通状态B.关断状态C.饱和状态D.不定５、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )A.90°B.120°C.150°D.180°６、单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为( )A. 222 C. 22 ７、单相全控桥电阻性负载电路中，晶闸管可能承受的最大正向电压为( )2 B. 2 C. 222 ８、单相全控桥式整流大电感负载电路中，控制角α的移相范围是( )A.0°～90°B.0°～180°C.90°～180°D.180°～360°９、单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ=( )A.π-αB.π+αC.π-δ-αD.π+δ-α10、对于三相半波可控整流电路，换相重叠角γ与哪几个参数有关( )A.α、负载电流I d 以及变压器漏抗X CB.α以及负载电流I dC.α和U 2D.α、U 2以及变压器漏抗X C11、三相半波可控整流电路的自然换相点是( )A.交流相电压的过零点B.本相相电压与相邻相电压正半周的交点处C.比三相不控整流电路的自然换相点超前30°D.比三相不控整流电路的自然换相点滞后60°12、可在第一和第四象限工作的变流电路是( )A.三相半波可控变电流电路B.单相半控桥C.接有续流二极管的三相半控桥D.接有续流二极管的单相半波可控变流电路13、快速熔断器可以用于过电流保护的电力电子器件是( )A.功率晶体管B.IGBTC.功率MOSFETD.晶闸管14、若增大SPWM逆变器的输出电压基波频率，可采用的控制方法是( )A.增大三角波幅度B.增大三角波频率C.增大正弦调制波频率D.增大正弦调制波幅度15、采用多重化电压源型逆变器的目的，主要是为( )A.减小输出幅值B.增大输出幅值C.减小输出谐波D.减小输出功率16、电流型逆变器中间直流环节贮能元件是( )A.电容B.电感C.蓄电池D.电动机三、名词解释（每小题4分，）1、电力电子技术2、二次击穿3、安全工作区4、相控方式5、换相重叠角γ6、电力电子器件7、电流波形的波形系数K f8、晶闸管的伏安特性9、门极触发电流I GT10、电流关断增益βoff11、换流12、整流器13、电压纹波系数γu14、输入功率因数PF15、相控方式16、移相范围17、换相重叠角γ18、直流变换电路19、交流变换电路四、简答题1、晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?2、晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?3、某晶闸管型号规格为KP200-8D，试问型号规格代表什么意义?4、无源逆变电路和有源逆变电路有何区别？5、试说明直流斩波器主要有哪几种电路结构？试分析它们各有什么特点？6、晶闸管的非正常导通方式有哪几种？7、请简述晶闸管的关断时间定义。
8、怎样确定GTR的安全工作区SOA?9、与GTR、VDMOS相比，IGBT管有何特点?10、试简述Buck-Boost电路同Cuk电路的异同。
11、GTR对基极驱动电路的要求是什么？12、在大功率GTR组成的开关电路中为什么要加缓冲电路?13．试说明VDMOS的安全工作区。
14、试简述功率场效应管在应用中的注意事项。
15、与GTR、VDMOS相比，IGBT管有何特点?16．缓冲电路的作用是什么？关断缓冲与开通缓冲在电路形式上有何区别，各自的功能是什么？五、计算题（每题10分）1、有一开关频率为50kHz的库克变换电路，假设输出端电容足够大，使输出电压保持恒定，并且元件的功率损耗可忽略，若输入电压U d=10V，输出电压U0调节为5V不变。
试求:(1)占空比；(2)电容器C1两端的电压U c1；(3) 开关管的导通时间和关断时间。
2、有一开关频率为50kHz的Buck变换电路工作在电感电流连续的情况下，L=0.05mH，输入电压U d=15V，输出电压U0=10V(1) 求占空比D的大小；(2) 求电感中电流的峰-峰值ΔI；(3) 若允许输出电压的纹波ΔU0/U0=5%，求滤波电容C的最小值。
