玻璃钢产品的生产工艺简介
玻璃钢制造工艺
玻璃钢制造工艺玻璃钢制造工艺编辑词条B 添加义项玻璃钢是综合了玻璃的硬度，又具有玻璃钢坚硬不碎的特点，综合两者的特性创造出的复合材料。
玻璃钢工艺最早起源于美国。
基本信息•中文名称玻璃钢制造工艺•模压成型法树脂基复合材料•工艺分类手糊成型工艺、拉挤成型•成型设备木工车床、木工刨床、木工圆锯目录1工艺分类2手糊成型3层压成型折叠编辑本段工艺分类纤维增强材料的材料特性，导致其常用的基本成型工艺有如下几种:手糊成型工艺、拉挤成型工艺、缠绕成型工艺、模压成型工艺。
折叠手糊成型1.手糊成型法原理手糊成型工艺又称接触成型，是树脂基复合材料生产中最早使用和应用最普遍的一种成型方法。
手糊成型工艺是以加有固化剂的树脂混合液为基体，以玻璃纤维及其织物为增强材料，在涂有脱模剂的模具上以手工铺放结合，使二者粘接在一起，制造玻璃钢制品的一种工艺方法。
基体树脂通常采用不饱和聚酯树脂或环氧树脂，增强材料通常采用无碱或中碱玻璃纤维及其织物。
在手糊成型工艺中，机械设备使用较少，它适于多品种、小批量制品的生产，而且不受制品种类和形状的限制。
2.成型工艺流程手糊成型工艺的流程是:先在清理好或经过表面处理的模具成型面上涂抹脱模剂，待充分干燥好后，将加有固化剂(引发剂)、促进剂、颜料糊等助剂并搅拌均匀的胶衣或树脂混和料，涂刷在模具成型面上，随后在其上铺放裁剪好的玻璃布(毡)等增强材料，并注意浸透树脂、排除气泡。
重复上述铺层操作，直到达到设计厚度，然后进行固化脱模。
3.成型设备手糊成型工艺所用的设备较少，制作模型的设备有木工车床、木工刨床、木工圆锯;脱模一般会用到空气压缩机、吊装设备等。
折叠模压成型1.模压成型法原理热固性模压成型是将一定量的模压料加入预热的模具内，经加热加压固化成型塑料制品的方法。
其基本过程是:将一定量经一定预处理的模压料放入预热的模具内，施加较高的压力使模压料填充模腔。
在一定的压力和温度下使模压料逐渐固化，然后将制品从模具内取出，再进行必要的辅助加工即得产品。
玻璃钢制品生产工艺
玻璃钢制品生产工艺玻璃钢制品生产工艺是一种将玻璃纤维与树脂复合材料结合起来的制造工艺。
玻璃钢制品具有重量轻、强度高、耐腐蚀、绝缘性能好等优点，广泛应用于船舶、汽车、建筑、环保设备等领域。
玻璃钢制品的生产工艺主要包括原材料准备、制备玻璃钢浆料、制作玻璃钢制品以及后续处理等多个步骤。
首先，原材料准备。
玻璃钢制品的主要原材料有玻璃纤维、树脂和助剂等。
玻璃纤维分为表面涂覆纤维和割短纤维，其主要作用是增强制品的强度和硬度。
树脂可以选择环氧树脂、酚醛树脂等，根据制品的使用环境和要求进行选择。
助剂主要包括催化剂、固化剂、增稠剂等。
其次，制备玻璃钢浆料。
将玻璃纤维和树脂按照一定比例混合搅拌，直到均匀混合为止。
在搅拌的过程中，可以适量添加一些助剂，以提高浆料的流动性和粘度。
然后，制作玻璃钢制品。
将制备好的玻璃钢浆料注入到模具中，利用模具的造型作用，使浆料形成所需的形状。
然后，通过固化的方式，使浆料中的树脂固化成为硬质材料，形成玻璃钢制品。
最后，进行后续处理。
玻璃钢制品固化后需要进行一系列的后续处理，以提高其强度、耐腐蚀性和美观度。
这些处理包括研磨、抛光、喷漆等。
特别是对于需要使用在恶劣环境中的玻璃钢制品，还需要进行防腐处理或防爆处理等。
在整个玻璃钢制品的生产过程中，需要注重原材料的准备和使用，确保合适的比例和质量。
同时，需要严格控制每个步骤的操作和工艺参数，以确保最终的制品符合要求。
此外，对于不同类型的玻璃钢制品，还需要根据其特点和用途进行相应的设计和制造。
总之，玻璃钢制品生产工艺是一个复杂而精细的制造过程。
只有在严格遵循工艺要求和质量标准的情况下，才能生产出质量稳定、可靠性高的玻璃钢制品。
随着技术的发展和创新，玻璃钢制品在各个领域将会有更广泛的应用。
玻璃钢制造工艺
玻璃钢制造工艺
玻璃钢是一种使用特殊工艺将玻璃与金属结合制成的工程材料，具有轻质、高强度、耐腐蚀等优点，被广泛应用于建筑结构、机械制造等。
玻璃钢制造工艺主要由三个环节：基材处理、粘结处理和混凝土封层处理组成。
首先，在基材处理环节，玻璃和金属将被一一处理。
首先将玻璃磨细，以达到所需的细度，或者采用压制的方式精细地制成所需大小的玻璃。
接着，对金属进行加工，处理成要求形状和尺寸。
然后，粘结处理环节，将玻璃和金属使用适当的粘结剂粘在一起。
在粘结剂安装完成后，将玻璃和金属结合在一起，并采用热压工艺把他们完全熔合在一起。
熔合的玻璃钢材料将以各种尺寸和形状出现在市场上。
最后，混凝土封层处理环节，进行封层处理防止玻璃钢材料的腐蚀。
封层的方式可以涂敷涂料、滴灌混凝土或拉铆混凝土等多种方式，但是涂料处理时注意不要过量，并检查材料表面无裂缝，确保质量。
玻璃钢 生产工艺

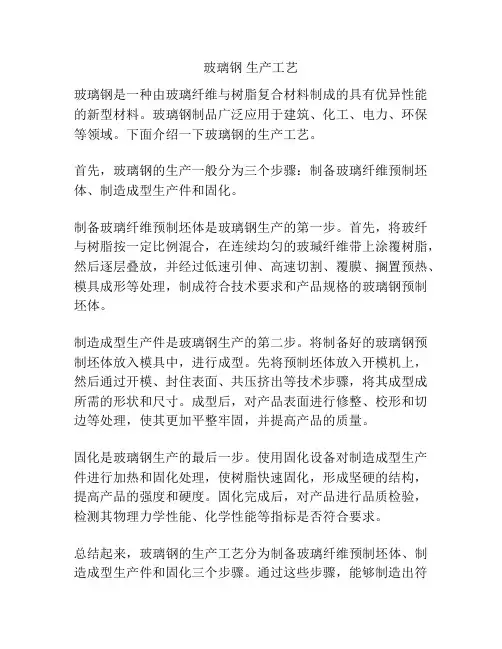

玻璃钢生产工艺
玻璃钢是一种由玻璃纤维与树脂复合材料制成的具有优异性能的新型材料。
玻璃钢制品广泛应用于建筑、化工、电力、环保等领域。
下面介绍一下玻璃钢的生产工艺。
首先，玻璃钢的生产一般分为三个步骤：制备玻璃纤维预制坯体、制造成型生产件和固化。
制备玻璃纤维预制坯体是玻璃钢生产的第一步。
首先，将玻纤与树脂按一定比例混合，在连续均匀的玻瑊纤维带上涂覆树脂，然后逐层叠放，并经过低速引伸、高速切割、覆膜、搁置预热、模具成形等处理，制成符合技术要求和产品规格的玻璃钢预制坯体。
制造成型生产件是玻璃钢生产的第二步。
将制备好的玻璃钢预制坯体放入模具中，进行成型。
先将预制坯体放入开模机上，然后通过开模、封住表面、共压挤出等技术步骤，将其成型成所需的形状和尺寸。
成型后，对产品表面进行修整、校形和切边等处理，使其更加平整牢固，并提高产品的质量。
固化是玻璃钢生产的最后一步。
使用固化设备对制造成型生产件进行加热和固化处理，使树脂快速固化，形成坚硬的结构，提高产品的强度和硬度。
固化完成后，对产品进行品质检验，检测其物理力学性能、化学性能等指标是否符合要求。
总结起来，玻璃钢的生产工艺分为制备玻璃纤维预制坯体、制造成型生产件和固化三个步骤。
通过这些步骤，能够制造出符
合技术要求和产品规格的玻璃钢制品。
这种工艺简单易行，并且可以根据需要制造各种形状和尺寸的产品，具有广泛的应用前景。
玻璃钢如何生产工艺
玻璃钢如何生产工艺
玻璃钢是一种由玻璃纤维和树脂组成的复合材料，具有重量轻、强度高、耐腐蚀、绝缘等特点，广泛应用于船舶、化工、建筑、交通等行业。
玻璃钢的生产工艺主要包括以下几个步骤：
1. 原材料准备：玻璃纤维、树脂和其他辅助材料是制作玻璃钢的主要材料。
玻璃纤维应选用高强度、高模量、无捻直纹的E
型电子玻璃纤维。
树脂一般选择不饱和聚酯树脂。
辅助材料包括填料、助剂、分散剂等。
2. 玻璃纤维制备：将玻璃纤维与树脂搅拌均匀，形成玻璃纤维浆料。
浆料中的树脂起粘合剂的作用，使纤维之间紧密结合。
3. 近型制备：将玻璃纤维浆料涂布在制作模具上，初步成型。
4. 施胶：在玻璃纤维浆料初步成型后，将涂布有树脂的玻璃纤维布覆盖在上面，形成胶层。
待胶层固化后，将其翻转，胶层朝下。
5. 施纤：将玻璃纤维覆盖在胶层上，使胶层均匀覆盖纤维。
6. 预缠绕：经过施胶和施纤后，将制作模具和复合材料从下至上沿轴向预缠绕。
7. 挤塑：将轴向预缠绕得到的预成型料带入挤出机，通过机械力挤压使其在模具内塑性弯曲，使其与制造模具相吻合，形成最终的形成料。
8. 固化硬化：经过挤塑后，将模具中的形成料放置一段时间，使树脂硬化，并将成品从模具中取出。
硬化可以通过自身反应、热固化或辐射固化等方式进行。
9. 后续加工：对成品进行切割、打磨、涂漆等后续加工，使其达到所需形状、尺寸和质量要求。
以上就是玻璃钢的主要生产工艺流程。
在实际生产中，还需要根据具体的产品要求进行相应的工艺调整和控制，以确保生产出符合要求的玻璃钢制品。
玻璃钢的制作工艺
玻璃钢的制作工艺玻璃钢，全称为玻璃纤维增强塑料，是一种由玻璃纤维和树脂组成的复合材料，具有重量轻、强度高、耐腐蚀、耐高温、绝缘、阻燃等优异的性能。
其制作工艺主要包括原材料准备、成型、固化、修饰等步骤。
首先是原材料准备阶段。
制作玻璃钢所需的主要原材料是玻璃纤维和树脂。
玻璃纤维可分为玻璃纤维布和玻璃纤维毡，玻璃纤维布主要用于增强材料，而玻璃纤维毡主要用于增加强度和充填树脂。
树脂一般选择环氧树脂、酚醛树脂或聚酯树脂，具体选择则根据使用环境和要求来确定。
其次是成型阶段。
成型是将原材料按照一定比例混合，并通过特定的方法使其成型为所需的产品形状。
常用的成型方法有手工涂层成型、喷涂成型和模压成型等。
手工涂层成型是用刷子将浸渍了树脂的玻璃纤维布覆盖在模具表面，逐渐形成产品形状；喷涂成型是将带有树脂的玻璃纤维喷涂在模具表面，快速形成产品形状；模压成型是将玻璃纤维布或毡放入模具中，然后通过加热或加压等方式使树脂固化，形成产品形状。
接下来是固化阶段。
固化是指将成型后的玻璃钢制品经过一定的时间和条件使树脂完全固化，增加制品的强度和硬度。
常用的固化方法有自然固化和热固化。
自然固化是将成型后的玻璃钢制品放置在常温下，通过空气中的氧气来催化树脂的固化，需要较长时间；热固化是将制品放入烤箱或使用其他加热设备，通过加热来促使树脂快速固化，节省时间。
最后是修饰阶段。
在固化之后，需要对玻璃钢制品进行修饰，以提高其外观效果、光滑度和耐久性。
修饰一般包括研磨、打磨和上漆等步骤。
研磨是用砂纸或砂轮等工具对制品进行表面的粗磨，去除毛刺和不平整的部分；打磨是用研磨机对制品进行细磨，使表面光滑均匀；上漆则是对玻璃钢制品进行喷涂或刷涂一层保护漆，可以提高光泽和耐腐蚀性。
以上就是玻璃钢的制作工艺。
通过合理的原材料配比、成型工艺和固化方法，可以制作出具有优异性能的玻璃钢制品。
同时，良好的修饰工艺也能提高制品的整体品质和外观效果。
玻璃钢在建筑、船舶、化工、环保等领域具有广泛的应用前景。
玻璃钢制作工艺
玻璃钢制作工艺一、玻璃钢的定义和特点•定义：玻璃钢是一种由玻璃纤维与树脂混合制成的复合材料，具有优异的物理和化学性质。
•特点：1.高强度：玻璃钢的强度比一般钢材高3-4倍。
2.轻质：相同强度下，玻璃钢的重量只有钢材的1/4。
3.耐腐蚀：玻璃钢具有优异的抗腐蚀性能，适用于各种恶劣环境。
4.电磁透明性：玻璃钢具有优良的电磁透明性，可用于电磁屏蔽、雷达罩等领域。
5.施工方便：玻璃钢制品可以在现场制作和安装，适应各种复杂形状的需求。
二、玻璃钢的制作工艺2.1 玻璃纤维制备1.玻璃纤维的原料：玻璃纤维的主要成分为硅酸盐、氧化铝等无机物，通过熔炼和纤维化过程制备。
2.玻璃纤维的纺丝：将熔融的玻璃纤维通过旋转的喷头喷出，形成连续的纤维束。
2.2 树脂制备和配比1.树脂的选择：常用的树脂包括不饱和聚酯树脂、环氧树脂等，选择合适的树脂根据制品的特性和使用环境进行。
2.树脂的配比：将树脂与硬化剂按照一定的比例进行混合，以保证制品的硬度和耐久性。
2.3 制品模具制作1.模具的选择：根据制品的形状和尺寸，选择合适的模具进行制作。
2.模具的加工：利用木工、塑料等材料制作模具，并根据需求进行加工和调整。
2.4 成型工艺1.喷涂技术：将树脂涂覆在模具表面，然后将玻璃纤维覆盖在树脂上，通过刮涂和压实等手段使其充分浸润。
2.压模技术：采用压模的方式将树脂和玻璃纤维压实在模具内部，通过真空和压力等手段排除气泡。
3.真空吸塑技术：利用真空将树脂和玻璃纤维吸附在模具表面，形成制品的外形。
2.5 固化和后处理1.固化过程：将成型的玻璃钢制品放置在恒温环境中，使树脂和玻璃纤维充分固化和交联。
2.后处理：对制品进行表面处理，如研磨、打磨、喷涂、涂漆等，以提高外观和保护性能。
三、玻璃钢制品的应用领域3.1 建筑领域1.屋顶和墙面材料：玻璃钢具有耐候、耐腐蚀的特性，适用于各种建筑的屋顶和墙面。
2.塔楼和烟囱：玻璃钢制品具有轻质、高强度的特点，适用于高耐受性的建筑结构。
玻璃钢制作工艺简介
玻璃钢制作工艺简介玻璃钢制品是由树脂、增加材料和多种关心成分合理组合而成，制造工艺种类繁多。
1FRP 制品成型工艺FRP 的制品往往是材料制造和产品成型同时完成。
成型工艺有手糊、RTM、SMC、缠绕、热塑性塑料〔GF/PP〕注射模塑及GMT 冲压成型等。
1.1手糊成型工艺手糊成型工艺是一种简洁成熟的成型工艺，其典型工艺过程是：在涂有脱模剂的模具上，将加有固化剂的树脂混合料和玻璃纤维织物手工逐层铺放，浸胶并排解气泡，层合至确定厚度，然后固化形成制件。
手糊成型技术的优点是：无需专用设备，投资少；不受制品外形和尺寸的限制，特别适于数量少、整体式及构造简单的大型制品的制作；可以依据设计要求合理利用增加材料，能任凭局部增加，做到以最低本钱实现设计要求，而且当设计不合理时能便利地进展修改；操作便利，简洁把握，便于推广。
手糊工艺的缺点是：制品质量不易把握，人为因素大；制品的强度和尺寸精度较低；劳动条件差，生产效率低。
1.2喷射成型工艺喷射成型工艺是手糊成型的改进，属于半机械化成型工艺。
它是将混有引发剂和促进剂的两种聚酯树脂分别从喷枪两侧喷出，同时将切断的玻纤粗纱由喷枪中心喷出，使其与树脂均匀混合，沉积到模具上;当沉积到肯定厚度时，用辊轮压实，使纤维浸透树脂，排解气泡，固化后成制品。
喷射成型的优点是：用玻纤粗纱代替织物，可降低材料本钱；生产效率比手糊的高2～4倍；产品整体性好，无接缝，层间剪切强度高，树脂含量高，耐腐蚀、耐渗漏性好；产品尺寸、外形不受限制。
喷射成型的缺点是：树脂含量高，制品强度低；产品只能做到单面光滑；污染环境，有害工人安康。
1.3SMC 及BMC 成型工艺片状模塑料〔Sheet Molding Comp，SMC〕和团状模塑料〔Bulk Molding Compoun，BMC〕是由树脂糊浸渍纤维或短切纤维毡，两边掩盖聚乙烯薄膜而制成的一类片状模压料，属于预浸毡料范围。
使用时，将两面的薄膜撕去，按制品的尺寸裁剪、叠层，放入金属模具中加温加压，即得所需要的制品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Spray on glass/resin combination 喷涂树脂纤维混合物
Spray-Up Steps
4.
Roll out glass/resin to: 辊压
– Consolidate layers 加固
– Squeeze out air 消泡
– Conform glass around radii，更好地贴模
• Laminating 层压 – this is the process of combining the thermoset resin and reinforcement in the mold.是将树脂和增强材料糊制 成型的步骤
– rollers, brushes or squeegees are used to consolidate the laminate; wetting all fibers, releasing air and conforming to the mold.采用辊子，刷子或橡皮磙来层压成 型，使纤维被树脂浸透，与模具贴合并赶出气泡
The HLU Process
• Finishing 结束 – after consolidation is complete, excess material can be trimmed off and the part is allowed to cure, generally at ambient temperature. 多余的材料可以切掉， 在室温下固化 – The part can then be removed using wedges, grapple points or even compressed air.脱模
»Where no gelcoat is used, the first layer should be veil to form a resin rich layer for better aesthetics. 如不 用胶衣，需要采用表面毡，在部件表面形成 富树脂层，达到表面效果
The HLU Process
OCV Products 应用
• CSM ( chopped strand mat ) 短切毡 • M123, M123E: 300gsm, 380gsm,450gsm,600gsm • M137,M137E :300gsm, 380gsm,450gsm,600gsm
Applications 应用
Consumer goods: trays, skis 消费品：托盘、滑板
Compression Molding 模压工艺
NA
Compression Molding 模压工艺
Definition — The process using matched metal dies under high pressure to form the reinforcement and resin into the finished part. This process is suitable for molding, complex, high strength glass fiber reinforced parts using preforms, sheet molding compound (SMC) or bulk molding compound (BMC).
将短切的纤维（替代短切毡）和树脂一起喷涂于开模上，形成一面光滑的部件。
Advantages 优点
• Simple 简单 • Low mold cost 模具投资低 • Relatively low start up costs 启动成本相对低
(but not as low as hand lay-up) • Short tooling lead time, simple design changes工具准
OCV Products: P204
• OCV Products • 979
BMC
SMC Auto Applications
Exterior Class A parts 外饰件
Structural parts
结构件
Spray-Up 喷射
Spray-Up 喷射
• Definition – The process of spraying chopped fibers and resin, in place of mat type reinforcements, into an open mold resulting in a part with one finished surface.
物料浪费 – 可通过控制喷射工艺来减轻浪费
Spray-Up Steps 喷射步骤
1. Prepare mold by applying wax or mold release 模具准备，上脱模剂
Spray-Up Steps
2.
Apply gel coat 上胶衣
Spray-Up Steps
3.
采用手工方式将增强材料和树脂铺在开模中成型，获取一面为 光滑表面的部件
– Variations: （不同形式）
– Wet Transfer (pre-wet & carry)
– Dry Transfer
Resin
– Input materials: （增强 材料）
– CSM, woven roving, knits, veils, etc.短 切毡，方格布，缝编毡， 表面毡等
该工艺采用金属对模，用高压将增强材料和树脂压制成型。适用于
复杂形状，高强度要求的部件；有预成型，片状模塑料（SMC）和
团状模Re塑si料n （BMC）等
Reinforcement
What Is SMC?
SMC = Sheet Molding Compound 片状模塑料 Type of FRP consisting of:包括组分
• Labor intensive (but not as labor intensive as hand lay-up) 耗费人 工
• Only one finished surface 只有一个光滑表面 • Quality is more operator dependent 质量依赖于人工 • Higher volatile emissions 挥发较大 • Higher investment than hand lay-up 投资高于手糊 • Some material waste - minimised by controlled spraying techniques
- Thermoset FRP Processing 玻璃钢产品的生产工艺简介
Nov. 17, 2010 At NCM of China
Hand Lay-Up (HLU) 手糊工艺
• Definition - The process of hand placing successive layers of reinforcement and resin into an open mold resulting in a part with one finished surface. Also known as contact molding.
The HLU Process
– Gel Coat 上胶衣 »if a smooth, high quality surface is required, a pigmented gelcoat is applied.如需要光滑，优质表面，可以采用 彩胶
»this can be flow-coated or brushed, but preferably sprayed on.可以浇涂，刷涂但 最好用喷涂
Reinforcements Mold
Hand Lay Up – Features 手糊工艺的特点
• Large parts. 大尺寸部件 • Structural parts. 结构件 • Low to medium volumes. 中低产量订单 • Prototyping or production. 原型翻制
备时间短，设计变动容易 • Virtually no product size restrictions 无产品尺寸限制 • Color and surface options 可选不同颜色和表面 • Better suited to complex shapes 适用于复杂形状部件
Disadvantages 缺点
▪ Thermosetting resin system 树脂 ▪ Glass fiber reinforcement (roving) 玻纤增强 ▪ Fillers (Calcium Carbonate, Aluminum Trihydrate)填料 ▪ Low profile additives (thermoplastic)低收缩 助剂 ▪ Cure initiators (peroxide catalyst) 固化引发剂 ▪ Thickeners (Magnesium/Calcium Oxides)增稠剂 ▪ Mold release agents (CaSt, ZnSt)脱模剂
Spray-Up Steps
The HLU Process 手糊过程
• Mold Preparation:模具准备 – typically made of a composite with a tooling gelcoat on the surface, supported by wood or metal framing, often portable.通常在木架或金属架上做一个玻璃钢模具， 使用模具胶衣，可以是移动式的 – Clean and apply mold release (PVA, waxes, films).清洁 模具，上脱模剂
The HLU Process
