冷凝热回收技术及其在武昌站中的应用简介
其 他收稿日期作者简介赵建伟(—),男,工程师,5年毕业于湖南大学供热、供燃气、通风与空调工程专业,工学硕士。
冷凝热回收技术及其在武昌站中的应用简介赵建伟(中铁第四勘察设计院集团有限公司,武汉 430063)摘 要:阐述部分冷凝热回收和全部冷凝热回收系统的原理,对冷凝热回收技术的3种不同应用方案及其特点进行归纳,并通过对武昌站冷凝热回收系统设计进行详细介绍,为冷凝热回收技术在不同场所的应用提供合理化建议。
关键词:部分冷凝热回收;全部冷凝热回收;应用方案;系统设计中图分类号:T U83 文献标识码:A 文章编号:10042954(2008)S1011602目前,在空调系统中使用最多的空调冷热源仍然是螺杆式、离心式等电制冷空调机组,而热水制备系统则大多采用燃油、燃气或电锅炉等。
电制冷空调机组的工作原理决定了其在制冷过程中必然产生大量的废热,毫无疑问,这些废热直接排放到大气中将对大气构成热污染,加大城市的“热岛效应”。
根据文献[1]中提供的数据,电制冷空调机组的冷凝热可达制冷量的1115～113倍。
例如一座面积约4万m 2的新型铁路站房,冷负荷为6000k W ,而冷凝废热排放高达7800kW 。
而与此同时,人们需要使用燃油、燃气、电热等制热设备进行加热,达到供暖或卫生热水的要求,这就给系统带来了巨大的运行成本。
一边是要排除大量的废热,一边是要消耗大量的能源来制取热量,而如果使用冷凝热回收技术,将这些冷凝热回收,用于制备生活热水或作为辅助加热热源,既可大大降低整个暖通系统的运行费用,又可以减少向大气中排放废热,减轻大气污染,改善生态环境。
这就是冷凝热回收技术所具有的巨大的经济效益和社会效益。
以下将从对冷凝热回收技术的简单介绍入手,对该技术在武昌站中的应用进行归纳和总结,得出可供同类型工程设计参考的几点结论。
1 冷凝热回收技术简介1.1 分类所谓冷凝热回收即是对制冷机组在制冷工程中所产生的冷凝废热进行回收利用。
对冷水式机组来讲(R22、R134a 系统的排气温度都在100℃左右),热回收技术正是利用这些冷凝热将热回收系统的循环水加热至40～45℃,作为生活热水或工艺用水。
根据文献[2]中以冷凝热回收形式来进行分类,冷凝热回收技术又有双冷凝器热回收、热泵回收以及相变材料热回收等不同形式;而根据冷凝热回收所回收冷凝热的种类不同,冷凝热回收技术又可以分为全部冷凝热回收和部分冷凝热回收两种类型。
以下仅对常见的部分冷凝热回收和全部冷凝热回收进行介绍。
1.2 部分冷凝热回收冷凝热回收系统是对压缩机排除的高温高压的制冷剂中的潜热或显热进行回收。
其中只对显热部分进行回收的就叫做部分热回收。
根据文献[2]的归纳,目前市场上常见的部分热回收机组是在压缩机与冷凝器之间增加部分热回收换热器(图1),用于回收制冷剂从压缩机排出的过热蒸汽冷却到饱和冷凝温度时的冷却显热,这部分热量一般不超过总的冷凝热的15%。
图1 部分热回收机组结构示意这种热回收方式的优点是:(1)热回收换热器有冷凝器的预冷器作用,提高了冷却效果,有利于提高冷水机组的能效比;(2)制冷系统控制简单,基本不用改变原有控制系统;(3)当热需求量比较少时,热水的出水温度可以调得比较高;(4)换热时温差可以比较大,热回收器比较小,增加的成本不高。
但是这种方式同样具有不足之处:(1)热回收量有限,仅为过热冷却显热量,如前所述,一般不超过冷凝热量的15%;(2)只有在系统有制冷或制热需求时才能附带提供热回收,在系统没有制冷和制热需要时,不能单独回收冷凝热。
1.3 全部冷凝热回收全部热回收与部分热回收的不同之处在于,他不仅回收压缩机排出的高温高压制冷剂蒸汽中的显热,而且还回收潜热。
全部热回收机组的结构,常采用的方式主要有3种一种是在压缩机与冷凝器之间增加:20080820:1979200:赵建伟—冷凝热回收技术及其在武昌站中的应用简介其 他与冷凝器相同的热回收冷凝器并与冷凝器串联,如图2所示;另外一种是把热回收冷凝器与冷凝器并联,如图3所示;还一种是采用特殊结构形式的复合式冷凝器,热回收和冷凝器复合为一体,如图4所示。
图2 串联型全热回收机组结构示意图3 并联型全热回收机组结构示意图4 复合型全热回收机组结构示意 以上3种结构形式的热回收机组均能实现冷凝热的全部回收,但不同方式的系统特点各不相同。
对于采用并联或者串联式热回收器冷凝器,热回收与冷凝器的冷却加热回路独立,热回收量可达冷凝负荷的100%。
不过值得一提的是,这种方式的冷凝热看似可以根据需要来随意控制,但实际上要实现两个并联或串联的冷凝器之间的冷媒的热交换量的分配和调节控制相当复杂,目前市场上的主机厂家实现起来还比较难或者说代价太大。
采用复合式冷凝器时,把热回收冷凝器与冷凝器复合在一起,复合式冷凝器内,热回收水路和冷却水路独立但都与同一制冷剂回路进行热交换,单个水路均满足冷凝冷却要求,可实现100%的热回收,从水路上看是两个相当于并联的水盘管,从制冷剂回路来看就是一个冷凝器。
相比较而言,制冷回路没有改变,不用增加和改变制冷剂的控制;同时制造成本比两个独立的冷凝器要低一些,通过容易实现的水路控制能很方便的分配调节热回收量比例和机组的稳定运行,具有明显的优越性。
1.4 冷凝热回收应用方案及其特点根据全部冷凝热回收和部分冷凝热回收的不同技术优势以及工程项目的实际需要,冷凝热回收技术在实际应用中分别有全热回收系统、部分热回收系统以及全热回收加部分热回收系统3种应用方案。
对3种不同技术方案的优缺点进行比较如下。
(1)部分热回收系统由于部分热回收系统的结构和原理决定了它能够制取温度较高的卫生热水(温度高于50℃),但是这种系统的不足在于它必须在空调系统有用冷(热)需求的情况下才能进行冷凝热回收,而且冷凝热回收的量只是全部冷凝热量的15%左右。
也就是说在非空调季节系统没有空调负荷时,部分热回收机组不能单独运行进行冷凝热回收;而在空调负荷很小的季节,主机在部分荷载下运行时,部分热回收机组只能提供非常有限的冷凝热回收量。
()全部热回收系统全部热回收相比与部分热回收机组而言,提供的热回收水温较低,通常在40～45℃。
根据文献[3]的说明,这一水温虽然可以满足盥洗、沐浴和洗涤用热水的水温,但是对于卫生热水水温有更高要求的场所而言还是有所不足。
该系统的优点是即使在非空调季节,空调系统没有用冷或用热需求的情况下,仍然可以开启热回收机组专门制取所需的卫生热水。
(3)复合式系统通过以上分析可以看出,部分热回收和全部热回收系统均各有其优缺点,为了形成优势互补,在实际应用中出现了全热回收加部分热回收的复合式系统。
该复合式系统兼有两种系统的优势,既可以制取较高温度的卫生热水,也可以实现为系统全年24h提供所需的卫生热水。
2 武昌站冷凝热回收系统设计2.1 设计边界条件及原则武昌站改扩建工程站房部分分为东西两侧站房,站房总建筑面积约418万m2,设计空调制冷负荷为6240k W,空调制热负荷为4380k W。
根据总体设计原则要求,空调系统冷热源采用地源热泵冰蓄冷系统,并采用部分热回收加全部热回收的复合式热回收系统为站房建筑内的盥洗、沐浴等设施全天24h提供不低于55℃的卫生热水。
2.2 系统组成及原理本复合式热回收系统主要由以下设备组成:(1)热回收机组本系统设计采用制冷量为1314k W,制热量为1470k W的螺杆式三工况地源热泵机组4台(含热回收机组2台),其中1台热回收机组为高温型部分热回收机组,热回收量为154kW,另外1台热回收机组为全热回收机组,热回收量为1455k W。
为了简化机组控制系统,降低主机成本,本系统中的部分热回收机组采用在常规机组的冷凝器前串联一个部分热回收器的结构,全部热回收机组则采用复合式冷凝器结构,将全热回收器和冷凝器做成一个整体。
()热回收循环泵22其 他 本系统分别为部分热回收机组和全热回收机组配置热回收循环泵各2台(1用1备),水泵根据控制系统发出的信号进行启停。
(3)蓄热罐本系统选用有效容积为10m 3的不锈钢蓄热罐2个,低温水从罐体下部抽出进行热回收机组循环加热,高温水从罐体中部流入罐内,并通过自来水系统的压力将罐体内的卫生热水从罐体顶部压出,供应至卫生热水管网。
(4)管道及附件卫生热水系统管道主要由热回收管路和热水供应管路组成,系统定压膨胀罐进行系统定压,并通过卫生热水循环泵对热水管网系统进行循环。
2.3 系统运行策略根据设计原则,为了满足系统运行要求,热回收系统运行策略如下:(1)制冷季节当蓄热罐中测温点的温度低于设定温度值(40℃)时,启动全热回收循环泵通过全热回收器将蓄热罐中的卫生热水加热到55℃。
机组在热回收工况下,蒸发器的进出口水温为12/7℃,热回收器进出口水温50/55℃。
(2)制热季节当蓄热罐中测温点的卫生热水低于设定温度值(5℃)时,开启部分热回收循环泵通过部分热回收器将蓄热罐中的卫生热水加热至55℃。
(3)非空调季节当蓄热罐中测温点的温度低于设定温度值(45℃)时,基载主机运行在制热工况下,将蓄热罐中的卫生热水加热至55℃后停机。
3 结论通过对冷凝热回收技术及其在武昌站中的应用进行介绍和总结,得出了以下结论,供同类型工程设计参考。
(1)部分热回收系统可以提供温度较高的卫生热水,但是只能在空调系统有供冷或供热需求的情况下运行,适用于不需要全年提供卫生热水的场所使用。
(2)全部热回收系统热回收量大,即使在系统没有空调负荷的非课题季节也可以单独运行提供卫生热水。
(3)复合式系统兼有部分热回收和全部热回收两者的优点,适用于需要全天24h 提供卫生热水的场所。
参考文献:[1] 李景丽,藏润清,于海波.空调冷凝热回收技术及其应用[J ].节能与环保,2005(1):2829.[2] 吴献忠,夏 波,吕林泉,等.冷凝热热回收机组的开发和应用[J ].制冷与空调,2001,1(6):2932.[3] 中国建筑标准设计研究院全国民用建筑工程设计技术措施给排水[M ]北京中国计划出版社,3收稿日期:20080820;修回日期:20080901作者简介:谢朝军(1968—),男,高级工程师,1991年毕业于西南交通大学供热通风与空调专业。
浅谈地铁车站设计改进思路———广州地铁3号线林和西站配合施工总结谢朝军(中铁隧道勘测设计院,天津 300133)摘 要:地铁车站设计由于涉及专业多,持续时间长,外部接口复杂,另外由于设计体制和管理体制等各方面原因,会导致设计图纸与现场无法吻合,需要配合施工人员现场解决。
结合在广州地铁3号线配合施工的认识,认真全面地总结地铁车站设计中建筑、结构、设备等各专业的一些得失,并提出改进地铁设计的思路。
关键词:地铁车站;配合施工;总结中图分类号:U231+14 文献标识码:A 文章编号:10042954(2008)S10118041 工程概况广州地铁3号线从广州东站至番禺广场站,全长3611k m ,共18个站。
冷凝回收工艺
冷凝回收工艺冷凝回收工艺是化工领域中的一种重要技术，它通过液-气相之间的换热作用，将气态混合物中的一些易于凝聚的组分冷凝成液态，从而达到分离纯化的目的。
下面我们将从以下三个步骤对其进行详细阐述。
第一步: 利用低温冷凝混合物在冷凝回收工艺中，常常需要利用低温将混合物中的某些组分冷凝成液体。
在这一步中，需要提供足够低的温度来实现液-气相之间的换热。
通常在这一过程中，使用液氮或者制冷机来提供足够低的温度。
当温度达到一定程度时，气态混合物中的一些易于凝聚的组分就会冷凝成液态，并被收集起来。
第二步：将液态组分进行分离在此步骤中，需要将经过冷凝的液态组分进行分离，以获得所需的纯净组分。
这个过程也被称为分馏。
分馏的原理与蒸馏是相同的，只不过它是在室温下进行的。
通常情况下，较容易凝聚成液态的组分会先凝结成液体，而极难凝聚的组分则会保持在气态，通过这个过程，就可以将各个组分进行分离。
第三步：收集纯净化合物在收集纯净化合物的步骤中，需要将之前分离出来的纯净组分进行收集。
这一过程通常采用收集瓶或者容器进行，将纯净组分收集起来。
在此步骤中，需要注意的是，收集的容器必须是清洁无尘、防止气体泄漏的，以保证纯净化合物不被污染或者挥发出来。
在化工中，冷凝回收工艺被广泛应用于各种不同的场景中。
例如，它常常用于工业生产中的废气处理，通过冷凝回收工艺，可以有效地回收和利用有用的化合物，达到环保和节能的作用；另外，在化学反应过程中，冷凝回收工艺也被用于蒸汽回收和分馏操作，帮助我们分离纯化化合物，提高化学制品的纯度和产量等。
总之，冷凝回收工艺在化工领域中具有重要的作用，可以提升生产效率和维护环境。
冷凝法油气回收技术在油品储运中的应用
冷凝法油气回收技术在油品储运中的应用-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII冷凝式油气回收技术在油品储运中的应用汽油、石油苯等油品在储运过程中会有部分轻烃组分挥发进入大气，与空气混合成为油气。
这部分油气在储运过程中难免产生环境污染、能源浪费等问题。
随着国家对环保要求的提高，控制含油蒸气的排放及回收油品蒸气的措施得到了广泛重视，油气回收装置广泛应用于炼油厂、油库和加油站。
油气的回收技术可分为吸收法、吸附法、冷凝法及膜分离法等，有些还含有压缩过程或几种方法的综合应用。
综合回收工艺、节能、环保各方面，我公司在公路发油区域安装冷凝法的油气回收装置，该油气回收装置压缩机关键设备进口，国内生产，采用澳大利亚制冷工程公司（简称RE）提供的冷凝法油气回收技术。
一、技术简介冷凝法油气回收采用压缩致冷工艺，将油气气化潜热置换出来，使其由气态转变为液态，以实现油气回收和利用。
一般需用三级致冷才能达到国家标准要求的油气回收装置的控制标准和排放限额。
因此，油气回收装置采取了三级致冷工艺。
冷凝回收的油品汇流到油水分离器，直接回收使用。
处理后的尾气经排气管排放。
该套油气回收装置，设计油气回收能力最大负荷500m3/h，可连续运行21小时，编程在夜间无负荷时自动完成3小时除霜或人工选择时间完成除霜。
制冷工艺如下图：三级制冷示意图苯、汽油等产品形成的油气通过一级制冷达到8℃左右，将油气中部分苯和水分凝析出来送入油水分离器。
脱掉部分水分的混合油气经过二级制冷达到-30℃，在这一过程中，苯从5℃开始凝固，到达-30℃时99%的苯可被回收。
苯的回收是以回收水汽和苯的冷凝晶体（可流动）形式进行的，收集后送到积液罐。
汽油油气到-30℃时90%油气被液化，收集后送到油水分离器。
剩余油气经过三级制冷达到-80℃，此时油气中99%的碳氢化合物均被液化，收集后送到油水分离器。
被冷凝为液体的碳氢化合物用泵送到指定储罐，水可直接用于绿化。
锅炉冷凝水回收作用以及方法
锅炉冷凝水回收作用以及方法
一、锅炉冷凝水回收作用
1、提高锅炉给水温度，可大幅度降低燃料消耗，同时增加锅炉蒸发量，较能应付锅炉负荷之变化，及减少备用锅炉使用机会；
2、冷凝水为最纯之蒸馏水，不含锅垢等固体成份，若加以回收利用可节省大量清锅费用、水费、水处理费等相应费用；
3、提高锅炉给水品质，能使蒸汽品质提高，同时减少锅炉排放，节省能源之流失；
4、锅炉给水温度提高，水中含氧量减少，可避免锅炉、热机及配管之锈蚀。
延长设备使用寿命；
5、锅炉给水温度提高，减少锅炉气包的温度差，减少钢板热胀冷缩，延长锅炉使用寿伞；
6、冷凝水回收，可减少锅炉软水补给量，使炉内及炉外水处理费用大量减少；
7、给水与炉水温差小，锅炉给水时，蒸汽压力稳定；
8、冷凝水回收利用，无蒸汽污染现象及疏水阀疏水时产生之噪声，改善工作环境；
9、减少CO、、SO，、NO，等有害；亏染物排放量，符合国家环保产业政策；
二、锅炉冷凝水回收方法
1、必须准确地掌握冷凝水回收系统的冷凝水量，若冷凝水量计算不正确，便会使冷凝水管管径选得过大或过小，锅炉排污要定期进行；
2、要正确掌握冷凝水的压力和温度，回收系统采用何种方式、何种设备、如何布置管网，都和冷凝水的压力温度有关；
3、冷凝水回收系统疏水阀的选择也是应该注意的内容，疏水阀选型不妥，会影响冷凝水利用时的压力和温度，亦影响整个回收系统的正常运行。

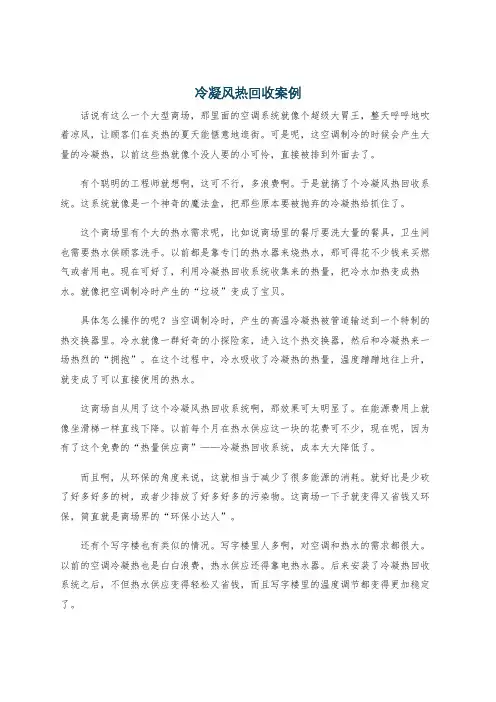

冷凝风热回收案例
冷凝风热回收案例话说有这么一个大型商场，那里面的空调系统就像个超级大胃王，整天呼呼地吹着凉风，让顾客们在炎热的夏天能惬意地逛街。
可是呢，这空调制冷的时候会产生大量的冷凝热，以前这些热就像个没人要的小可怜，直接被排到外面去了。
有个聪明的工程师就想啊，这可不行，多浪费啊。
于是就搞了个冷凝风热回收系统。
这系统就像是一个神奇的魔法盒，把那些原本要被抛弃的冷凝热给抓住了。
这个商场里有个大的热水需求呢，比如说商场里的餐厅要洗大量的餐具，卫生间也需要热水供顾客洗手。
以前都是靠专门的热水器来烧热水，那可得花不少钱来买燃气或者用电。
现在可好了，利用冷凝热回收系统收集来的热量，把冷水加热变成热水。
就像把空调制冷时产生的“垃圾”变成了宝贝。
具体怎么操作的呢？当空调制冷时，产生的高温冷凝热被管道输送到一个特制的热交换器里。
冷水就像一群好奇的小探险家，进入这个热交换器，然后和冷凝热来一场热烈的“拥抱”。
在这个过程中，冷水吸收了冷凝热的热量，温度蹭蹭地往上升，就变成了可以直接使用的热水。
这商场自从用了这个冷凝风热回收系统啊，那效果可太明显了。
在能源费用上就像坐滑梯一样直线下降。
以前每个月在热水供应这一块的花费可不少，现在呢，因为有了这个免费的“热量供应商”——冷凝热回收系统，成本大大降低了。
而且啊，从环保的角度来说，这就相当于减少了很多能源的消耗。
就好比是少砍了好多好多的树，或者少排放了好多好多的污染物。
这商场一下子就变得又省钱又环保，简直就是商场界的“环保小达人”。
还有个写字楼也有类似的情况。
写字楼里人多啊，对空调和热水的需求都很大。
以前的空调冷凝热也是白白浪费，热水供应还得靠电热水器。
后来安装了冷凝热回收系统之后，不但热水供应变得轻松又省钱，而且写字楼里的温度调节都变得更加稳定了。
因为这个系统在回收热量的过程中，就像是给空调系统做了个小帮手。
它在一定程度上改善了空调的运行状况，就像给一个正在跑步的人减轻了负担，让他能跑得更稳更远。

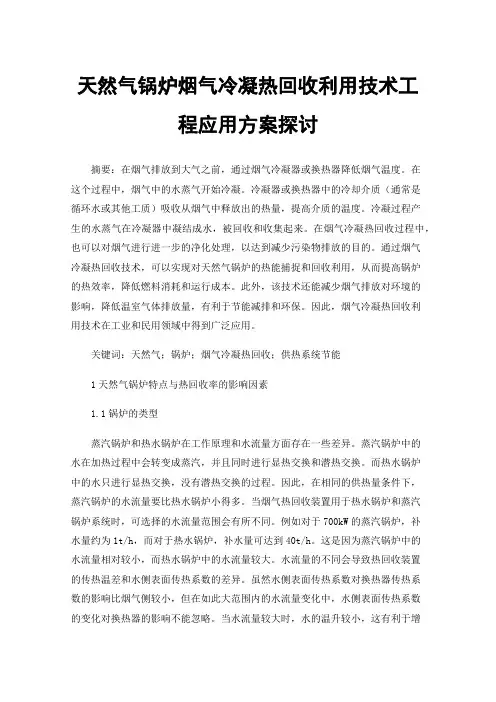

天然气锅炉烟气冷凝热回收利用技术工程应用方案探讨
