LU-R3000彩色液晶显示控制无纸记录仪
LU-R5000彩色无纸记录仪说明书
目录一、使用需知 (1)二、概述 (1)三、功能特点 (2)四、主要技术指标 (3)五、功能和操作 (5)1.键盘操作 (6)3.八通道实时数显画面 (8)4.八通道棒图画面 (9)5.棒图总貌画面 (10)6.实时曲线画面 (11)7.历史曲线画面 (13)8.菜单 (14)9.登陆画面 (15)10.数字输入框 (15)11.汉字输入框 (16)12.报警信息一览 (16)13.备份历史数据 (18)14.查找历史数据 (19)15.系统组态画面 (20)16.通道组态画面 (21)六、安装与接线 (23)1.仪表外形尺寸, 安装方法及开孔尺寸 (23)2.端子 (24)3.接线 (25)4.接线实例 (29)七、通讯接口 (32)1.概述 (32)2.RS-232通讯方式 (32)3.RS-485通讯方式 (32)4.EntherNet通讯方式 (33)5.无线通讯 (33)6.打印 (33)一、使用需知仪表在出厂前经过严格的检验，请用户在收到仪表后，检查外观、合格证及配件。
在使用前，请仔细阅读本说明书。
二、概述随着微电子技术、计算机技术和通信技术的飞速发展，在工业上使用的显示记录控制仪表的技术更新越来越快，旧的控制室仪表不断被新的、性能更可靠、功能更强大、使用更方便的仪表所取代。
在化工、炼油、冶金、制药、造纸、建材等各行业中，随着企业规模的扩大、自动化程度的提高，对控制室仪表也提出了更高的要求。
在征求广大用户的各种需求的基础上，我公司经过近两年的连续开发和生产，已经成功推出LU50/70/900系列智能数控仪表、ANTHONE-DCS自动监控系统和LU-5000、LU-3000、LU-2000液晶无纸记录仪系列，能够满足各类用户的各种不同使用场合的需求。
LU-系列仪表具有日常维护工作量小、运行费用低、可靠性好、应用灵活等与现代自动控制相适应的特点。
LU-系列仪表的推出，比目前市场上的国产自动控制仪表的性能有了极大地提高，甚至与国外同类产品相比也毫不逊色。
r3000用户使用手册d
声
明
z 本手册版权属于浙江中控自动化仪表有限公司，事先未经明确的书面许可不得复制或修改本手 册内容。
z 本手册中如有难于理解的地方或有错误、遗漏等问题，敬请联系我们的技术支持，欢迎拨打客 户中心免费电话：800-88571248。
-I-
MultiF R3000/R4000 无纸记录仪
使用之前，请仔细阅读安全注意事项，以便正确使用。
险。 z 接通电源后，请不要触摸端子，否则会有触电危险或产生误动作。 z 关闭电源后，才可进行部件单元的拆卸，否则会有触电危险或产生误动作。 z R3000/R4000 无纸记录仪壳体两侧的通风孔需保持通畅，以免发生故障、动作异常、寿命
降低和火灾。
- II -
MultiF 0/R4000 无纸记录仪
作异常。 z 定期检查端子螺钉和安装螺钉，请不要在松动的情况下使用。 z 仪表运行期间，端子盖必须安装在端子板上。 z 仪表在运行中，进行修改组态、信号输出、启动、停止等操作之前，应充分地考虑安全
性，错误的操作会使工作设备损坏或发生故障。 z 请使用干布擦拭仪表，不要使用酒精、汽油或其它有机溶剂，不要把水溅到仪表上，如
3.1 外包装检查.................................................................................................................................................11 3.2 开箱.............................................................................................................................................................11 3.3 装箱物品清单.............................................................................................................................................11
浙江中控—R5000系列中长图无纸记录仪
列表画面
显示流量累积或热量累积值。每秒钟的实际累积值 ＝（累积系数/3600）×实时值。 日累积列表： 月累积列表： 清零： 显示最多 32 天的累积记录 显示最多 32 个月的累积记录。 可通过面板按键实现 “本日清零”、“本月清零”、“日 表清零”、“月表清零”和“全部清零”的操作。为 防止重要记录丢失，R5000 对此进行了权限限制， 仅当输入正确密码时，方可实现清零操作。
正常运行条件：
环境温度： 相对湿度： （0~50）℃ （10~85）%RH（无结露）
�
基本结构
重量： 尺寸： 安装面板厚度： ≈9kg 外形尺寸 288mm × 288mm × 244mm
1 +1 安装面板开孔尺寸 282+ 0 mm × 2820 mm
（1.5~8.0 ）mm
�
外形尺寸
�
装箱清单
名称 R5000 中长图彩屏无纸记录仪 R5000 中长图彩屏无纸记录仪使用说明书 固定卡条（出厂时已安装在记录仪壳体上） 合格证（保修卡） 螺丝刀 数量 1台 1本 2条 1份 1把
串模抑制比： 60dB （103:1） 共模抑制比： 120dB （106:1） ，源内阻 100Ω 输入阻抗： 电压信号：1MΩ 电流信号：250Ω 毫伏、热电偶信号：> 20MΩ
类型 标准电压信号 4~20mA 0~10mA 0~20mV 0~100mV -10~10V 0~10V 0~1V -5V~5V 0.2~1V 最大允许误差 （%） ±0.1 ±0.2 ±0.2 ±0.1 ±0.05 ±0.05 ±0.05 ±0.2 ±0.05 ±0.2 环境温度影响（%/10℃） ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1

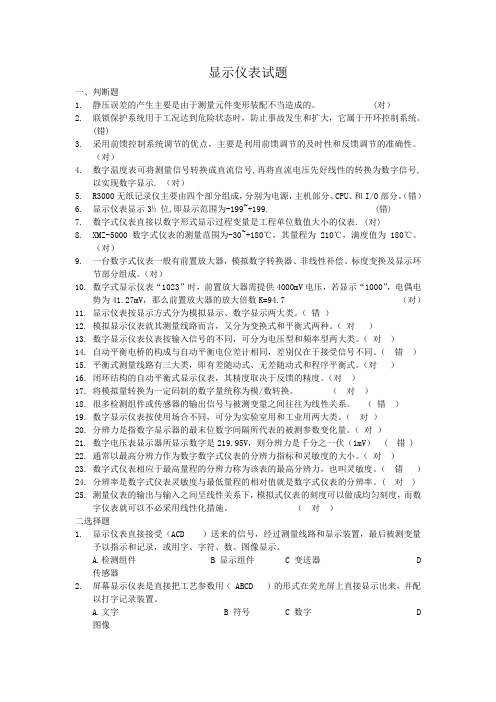

显示仪表试题
显示仪表试题一、判断题1.静压误差的产生主要是由于测量元件变形装配不当造成的。
(对）2.联锁保护系统用于工况达到危险状态时，防止事故发生和扩大，它属于开环控制系统。
(错)3.采用前馈控制系统调节的优点，主要是利用前馈调节的及时性和反馈调节的准确性。
（对）4.数字温度表可将测量信号转换成直流信号,再将直流电压先好线性的转换为数字信号,以实现数字显示. （对）5.R3000无纸记录仪主要由四个部分组成，分别为电源，主机部分、CPU、和I/O部分。
（错）6.显示仪表显示3½位,即显示范围为-199~+199. (错)7.数字式仪表直接以数字形式显示过程变量是工程单位数值大小的仪表. (对)8.XMZ-5000 数字式仪表的测量范围为-30~+180℃，其量程为210℃，满度值为180℃。
（对）9.一台数字式仪表一般有前置放大器，模拟数字转换器、非线性补偿、标度变换及显示环节部分组成。
（对）10.数字式显示仪表“1023”时，前置放大器需提供4000mV电压，若显示“1000”，电偶电势为41.27mV，那么前置放大器的放大倍数K=94.7 （对）11.显示仪表按显示方式分为模拟显示、数字显示两大类。
（错）12.模拟显示仪表就其测量线路而言，又分为变换式和平衡式两种。
（对）13.数字显示仪表仪表按输入信号的不同，可分为电压型和频率型两大类。
（对）14.自动平衡电桥的构成与自动平衡电位差计相同，差别仅在于接受信号不同。
（错）15.平衡式测量线路有三大类，即有差随动式、无差随动式和程序平衡式。
（对）16.闭环结构的自动平衡式显示仪表，其精度取决于反馈的精度。
（对）17.将模拟量转换为一定码制的数字量统称为模/数转换。
（对）18.很多检测组件或传感器的输出信号与被测变量之间往往为线性关系。
（错）19.数字显示仪表按使用场合不同，可分为实验室用和工业用两大类。
（对）20.分辨力是指数字显示器的最末位数字间隔所代表的被测参数变化量。
73VR3100 无纸记录仪 说明书
无纸记录仪无纸记录仪机型: 73VR3100－①－② ①、②在下列代码中选择。
（例如: 73VR3100－N－M2）・请用订购表格（No: ESU－7397）指定所使用的I/O模块 和通讯模块。
①语言N: 日文E: 英文②供电电源◆交流电源M2: 100～240V AC (允许电压范围 85～264V AC、47～66Hz)◆直流电源R: 24V DC (允许电压范围 ±10%、纹波系数 10%p-p以下)・嵌式交流电流传感器（机型: CLSB－□）・嵌式交流电流传感器（机型: CLSE－□）・专用电缆线（机型: CLSA－08C）（CLSA－08、12用）・闪存卡注）保存73VR3100的数据时，须预备闪存卡。
请务必使用下述所指定的闪存卡。
使用本公司指定之外的闪存卡时，不在保证范围之内。
・厂商: Hagiwara Sys-Com 机型: CFI－□□□□DG、MCF10P－□□□□S 容量: 128MB～1GB・厂商: Apacer Technology 名称: CFCIII 机 型: AP－CF□□□□E3ER－ETNDNR 部件编号: 256MB 81.2A010.1H10C 512MB 81.2B010.1H10C 1GB 81.2E010.1H10C 容量: 256MB～1GB注）相关产品的详细规格，请参照各自的规格书（闪存卡无规格书）。
CD（1盘）・安装零件（2个）73VR3100使用R3系列的I/O模块。
适用的I/O模块如下所述。
请用订购表格（No: ESU－7397）指定所使用的I/O模块。
要使所选择的I/O模块的总消耗电流为560mA（持续）。
每个模块的详细规格请参照各模块的规格书。
R3－①②①模块的类型SS4: 直流电流输入4点SS8: 直流电流输入8点SS8N: 直流电流输入8点（通道间非隔离）SS16N: 直流电流输入16点（通道间非隔离）SV4: 直流电压输入4点SV4A: 直流电压输入4点（低电压）SV4B: 直流电压输入4点（高电压）SV4C: 直流电压输入4点（高电压、±50V）SV8: 直流电压输入8点SV8A: 直流电压输入8点（低电压）SV8B: 直流电压输入8点（高电压）SV8C: 直流电压输入8点（高电压、±50V）SV8N: 直流电压输入8点（通道间非隔离）SV16N: 直流电压输入16点（通道间非隔离）TS4: 热电偶输入4点TS8: 热电偶输入8点RS4: 热电阻输入4点RS8: 热电阻输入8点MS4: 电位器输入4点MS8: 电位器输入8点DS4: 配电器输入4点（备有2线制变送器用电源）DS4A: 配电器输入4点（备有2线制变送器用电源开关）DS8N: 配电器输入8点（通道间非隔离）CT4: CT（交流电流）输入4点CT4A: 交流电流输入4点（用于嵌式交流电流传感器CLSA）CT4B: 交流电流输入4点（用于嵌式交流电流传感器CLSB）CT4C: 交流电流输入4点（用于嵌式交流电流传感器CLSB－R5）CT8A: 交流电流输入8点（用于嵌式交流电流传感器CLSA）CT8B: 交流电流输入8点（用于嵌式交流电流传感器CLSB）CT8C: 交流电流输入8点（用于嵌式交流电流传感器CLSB－R5）PT4: PT（交流电压）输入4点CZ4: 零相变流器（ZCT）输入4点WT4 : 电量输入4点WT4A: 电量输入4点（用于嵌式交流电流传感器CLSA）WT4B: 电量输入4点（用于嵌式交流电流传感器CLSB）WTU: 多功能电量输入2点LC2: 应变计输入2点PA2: 旋转式编码器输入2点（速度・位置）PA4: 高速脉冲输入4点PA4A: 高速累计脉冲输入4点PA4B: 低速累计脉冲输入4点PA8: 累计脉冲输入8点PA16: 累计脉冲输入16点DA16: 光电隔离输入16点（13V DC）DC16: 继电器输出16点（最多可安装2台开关量输出模块）AS4: 直流电流输入报警4点AS8: 直流电流输入报警8点AV4: 直流电压输入报警4点AV8: 直流电压输入报警8点AT4: 热电偶输入报警4点AR4: 热电阻输入报警4点AD4: 配电器输入报警4点DM: 填充模块（R3－DM不能选择通讯方式代码）②通讯方式S: 单路W: 双路（使用通讯模块时，请选择通讯方式代码W。
无纸手动操作记录仪使用说明书
3、仪表的安装（1）、在表盘上安装仪表的方法按照不同仪表所需的开孔尺寸在盘面上开好对应尺寸的安装孔，将密封圈套在仪表上，再将仪表嵌入到开好的安装孔中，然后将面板安装固定夹装在盘面后面，卡在仪表上下两面，向前推动这两个固定夹，使仪表固定在盘面上，再剥掉显示屏上的保护膜即可（如果在同一表盘上安装多台仪表，应参考上图中推荐的仪表间外型尺寸尺寸类型A型B型C型宽1608096高8016096深110110110选择菜单时，用于确认菜单中的选择项修改参数时，用于确认新设定的参数值画面显示时，配合“▲”键可进组态菜单页显示历史数据时，用于确认下一步要修改的追忆时间设定参数时，配合“ ”键用于移动小数点的位置选择菜单时，用于光标下移修改参数时，用于减少光标指定处的数值测量显示时，用于同一通道显示画面的翻页修改追忆时间时，用于减少光标指定处的时间值选择菜单时，用于光标上移修改参数时，用于增加光标指定处的数值修改追忆时间时，用于增加光标指定处的时间值选择菜单时，用于光标左移设定参数时，用于光标左移修改追忆时间时，用光标左移显示历史数据时，用于从当前时间向后搜索追忆时段向前搜索追忆时段过程中，用于停止搜索选择菜单时，用于光标右移设定参数时，用于光标右移修改追忆时间时，用光标右移追忆历史数据时，用于从当前时间向前搜索追忆时段向后搜索追忆时段过程中，用于停止搜索测量显示时，用于不同通道之间显示画面的切换设定结束时，用于进入测量显示画面在实时曲线画面或历史曲线画面下，可修改曲线画面的时标手动调节控制时，用于手动/自动操作和切换确认键光标下移键光标上移键光标左移键光标右移键F2F1在确定仪表接线无误时，方可上电。
开机时，系统将会用几秒或几分钟左右的时间进行系统初始化，请耐心备注：如果控制输出为阀门正反转输出，要将第3报警类型设为“PWP”，第4报警类型设为“PWN”。
3)“输出”参数报 警 值报警回差报警通道输入通道报警类型报 警 值报警回差报警通道输入通道报警类型报 警 值报警回差-1999 ——999999字0 —— 999999字051—— 2NO：不报警AL：下限AH：上限STO：手自动状态输出-1999 ——999999字0 —— 999999字061—— 2NO：不报警AL：下限AH：上限STO：手自动状态输出-1999 ——999999字0 —— 999999字报警点设定值报警点回差值第五报警通道（不可修改）该报警对应的输入通道（≤2路）报警类型选择报警点设定值报警点回差值第六报警通道（不可修改）该报警对应的输入通道（≤2路）报警类型选择报警点设定值报警点回差值10000501NO10000601NO1000名 称输出通道输入通道输出类型输出下限输出上限输出通道输入通道输出类型设 定 范 围0101，02，03NO：无输出电流：0～20 mA，0～10 mA，4～20 mA电压：0～5 V，1～5 V，0～10V-1999 —— 999999字0%-1999 —— 999999字100%0201，02，03同上说 明第一输出通道（不可修改）01：对应于第一通道变送输出02：对应于第二通道变送输出03：模拟控制输出（见注1）变送输出的信号类型（特殊要求请另说明）变送输出时为下限量程值手动控制输出时的下限值（ 0%）变送输出时为上限量程值手动控制输出时的上限值（100%）第二输出通道（不可修改）01：对应于第一通道变送输出02：对应于第二通道变送输出03：模拟控制输出（见注1）变送输出的信号类型（特殊要求请另说明）出 厂 预 置 值01014—20mA 00100010001014—20mA注1、当输入通道等于3，即对应手动控制输出时，输出下限一定要设为0，输出上限一定要设为100.000；4)“设定”参数 （不开放）5)“手操”参数输出下限输出上限输出通道输入通道输出类型输出下限输出上限输出通道输入通道输出类型输出下限输出上限-1999 —— 999999字0%-1999 —— 999999字100%0301，02，03同上-1999 —— 999999字0%-1999 —— 999999字100%0401，02，03同上-1999 —— 999999字0%-1999 —— 999999字100%变送输出时为下限量程值手动控制输出时的下限值（ 0%）变送输出时为上限量程值手动控制输出时的上限值（100%）第三输出通道（不可修改）01：对应于第一通道变送输出02：对应于第二通道变送输出03：模拟控制输出（见注1）变送输出的信号类型（特殊要求请另说明）变送输出时为下限量程值手动控制输出时的下限值（ 0%）变送输出时为上限量程值手动控制输出时的上限值（100%）第四输出通道（不可修改）01：对应于第一通道变送输出02：对应于第二通道变送输出03：模拟控制输出（见注1）变送输出的信号类型（特殊要求请另说明）变送输出时为下限量程值手动控制输出时的下限值（ 0%）变送输出时为上限量程值手动控制输出时的上限值（100%）00100010001014—20mA00100010001034—20mA001000100名 称输出类型设 定 范 围mA/V:电压/电流输出FW0:无阀位反馈正反转控制输出FW1:带阀位反馈正反转控制输出说 明控制输出信号类型出 厂 预 置 值mA/V。
7 3D LUT触摸监视器 2200nits阳光可见 使用说明书
7″3D LUT触摸监视器2200nits阳光可见使用说明书产品简介：欢迎使用本公司生产的7寸高亮触摸摄影监视器。
本监视器配备SDI（可选）、HDMI输入和输出，辅助电源输出，触摸屏菜单操作、HDR监看及支持用户3D LUT上载等特征。
高级特性包括波形图、矢量图、直方图、音频柱、辅助对焦、伪色彩、斑马纹、点对点、中心标记、安全标记、遮幅标记、单色显示、图像静止、放大、变形模式等，是一款理想的便携式轻量级的取景配套监视器。
监视器还配备有电池扣板，可通过外置电池或者通过电源适配器由市电进行供电。
使用产品前，为达到最佳使用效果，请阅读本说明书注意事项1.移动机子时慎防跌落导致机器严重损坏或损毁2.此产品中的液晶屏由玻璃制成，如屏破损可能会造成其他伤害。
3.保持产品远离热源，避免机器长时间暴露在阳光下，这将导致液晶屏的损坏。
4.不要用化学试剂或溶剂擦洗机子，请用软布擦除机子上的尘污，以保证本机的亮丽。
5.机内无用户可调组件，非专业人员请勿自行打开本机或自行尝试修理本产品，以免造成不必要的损坏。
产品特点触摸屏菜单操作支持HDR监看3D LUT Log灰片转换Rec.709，支持用户3D LUT上载1920x1200全高清IPS屏2200nits阳光可见，光感应亮度自动调节全波形显示、波形图、矢量图、RGB直方图亮度直方图，检验图片亮度的一种量化工具，指导摄影曝光掌握 辅助对焦（可选择黄、红、绿、蓝、白对焦边缘）斑马纹及伪色彩辅助功能，方便指导拍摄时用光和后期制作单色显示（灰、红、绿、蓝）图像放大功能变形模式图像横向和纵向翻转图像静止点对点显示中心标记、安全标记及遮幅标记图像亮度、对比度、锐度、色相、饱和度及色温调整耳机立体声输出方便监听支持DC8.4V电源输出给单反或微单相机供电目录一.产品描述--------------------------------------------------41.按键说明--------------------------------------------------42.接口说明--------------------------------------------------53.供电方式--------------------------------------------------64.安装方式--------------------------------------------------7二.菜单操作说明--------------------------------------------8三.菜单功能说明--------------------------------------------9四.信号支持格式-------------------------------------------13五.技术参数-------------------------------------------------14六.常见故障排除-------------------------------------------15一.产品描述1.按键说明①.指示灯:正确接入电源后指示灯亮（红色），长按左侧键开机，指示灯转为黄色，接入信号后，指示灯转为绿色。
WP-R301C蓝屏无纸记录仪 说明书
注意：本产品在出厂之前均做了防撞包装处理，请小心打开仪表包装箱并仔细检查包装箱内的物品，若发现有人为搬运的疏忽或遭受严重撞击引起的缺件、损伤等，请及时通知当地代理商或与我们联系。
装箱清单序号名称单位数量备注1 WP-R301C无纸记录仪台 12 接线端子包 1 个数由仪表型号决定3 安装导轨根 24 冷端补偿器可选配件5 通讯电缆可选配件6 优盘个 1 可选配件7 上位机管理软件套 1 可选配件8 保修卡份各19 说明书本 1目录一概述 (1)1 简介 (1)2 特点 (1)二技术指标 (2)1 通道数 (2)2 输入 (2)3 输出 (2)4 精度 (2)5 记录间隔 (2)6 记录容量 (3)7 记录时间 (3)8 屏幕 (3)9 供电 (3)10 尺寸 (3)11 净重 (3)12 保存条件 (3)13 工作条件 (3)三安装与接线 (4)1 外形和开孔尺寸 (4)2 端子布置 (4)3 接线 (5)四仪表运行 (8)1 键盘 (8)2 显示菜单 (9)3 运行画面 (11)五仪表组态 (22)1 组态主菜单 (22)2 系统组态 (23)3 通道组态 (26)4 PI采样值范围设定画面 (31)5 电阻信号范围组态 (32)6 累积组态 (32)7 PID通道组态 (33)8 位号修改 (36)9 AO通道组态 (36)10 流量组态 (37)11 用户自定义打印 (42)12 量程零点迁移设置 (44)六故障分析及排除 (45)WP-R301C蓝屏无纸记录仪一概述1 简介本手册提供用户关于安装、运行操作、参数设置、异常诊断等方面的使用方法，为确保WP-R301C蓝屏无纸记录仪的稳定运行，在安装使用之前，请仔细阅读本说明书并请妥善保存。
WP-R301C蓝屏无纸记录仪是以先进的32位CPU为核心、辅以大规模集成电路和图形液晶显示器的新一代智能化记录仪表。
与传统记录仪相比，WP-R301C蓝屏无纸记录仪对生产过程记录的大量数据能够进行分析和管理，对改进生产工艺、分析生产过程以及生产成本核算起着积极的推动作用。
