园林局办公楼工程给排水、电气、暖通工程细则
给排水、暖通工程施工方案
给排水、暖通工程施工方案一、给排水工程施工1、当管道穿越墙、楼板或屋顶以及其他指定处，须装设套管。
穿越楼板之套管须凸出楼板面100mm以上, 穿墙面套管两端应与墙面平齐。
2、无论管路是否有保温，均须有15mm之径向间隙。
3、套管须固定与混凝土模板上，以免灌浆时移位。
管路与套管间须充填非金属之填充材，且在任何情况下均能防水。
在内墙及楼板采用永久钢管套管，管与套管间隙须充填麻线及灰泥并做到水密性。
在外墙及屋顶须用永久铸铁套管以防水、防止震动。
4、预留洞的位置应严格按照图纸尺寸进行，图纸中未标注尺寸的应严格按照规范进行。
做到不漏埋、不错埋。
二、施工阶段划分进场→随土建进度预埋预留→预埋结束→管道安装→支架制作安装→立管安装→支管安装→施工试验→各系统调试→竣工验收。
三、给排水工程施工方法1、给水系统1.1管材和配件： PP-R 管采用热熔连接。
管材和配件须设置覆盖物以免受环境污染。
1.2每日完工之前应将未完成的管路用管塞或管帽封住，以免遭致破坏、污染或水气进入；系统性能尚未测试完成前，须保护管路及阀以免受损坏。
1.3给水聚丙烯（PP-R）管管道安装好、耐冲击、耐热性能高、无毒、无锈蚀、安装方便、废品可回收等优点。
1.5管材、管件的外观质量检验和贮运1.5.1管材、管件上应标明规格、公称压力和生产厂名或商标，包装上应标有批号、数量、生产日期和检验代号。
1.5.2管材和管件的内外壁应光滑平整，无气泡、裂口、裂纹、脱皮和明显的痕纹、凹陷，且色泽基本一致，冷水管、热水管必须有醒目的标志。
1.5.3管材的端面应垂直于管的轴线。
1.5.4管件应完整、无缺损、无变形，合模缝浇口应平整、无开裂。
2、管道连接2.1同种材质的给水聚丙烯管及管配件之间，应采用热熔连接。
其安装采用的专用机具）有插座式热熔焊机和焊接器及截管材用的剪切器。
2.2给水聚丙烯管与金属管件连接，可采用带金属嵌接的聚丙烯管件作为过渡，该管件与塑料管采用热熔连接，与金属管件或卫生洁具五金配件采用丝扣连接。
综合办公楼楼给水排水及采暖工程
综合办公楼楼给水排水及采暖工程一、概述综合办公楼是一座多功能建筑，需要同时满足水、电、气等各种能源的供应。
其中，楼给水排水和采暖工程是综合办公楼最基本、最重要的基础设施之一。
本文将重点介绍综合办公楼楼给水排水及采暖工程的设计、施工与维护。
二、楼给水排水工程1. 给水系统给水系统的设计应该符合以下原则：•承压供水；•按照不同用途进行布置；•常备水源和应急备用水源；•水质要保持稳定。
在综合办公楼给水管道的敷设中，应当注意以下事项：•管道须采用优质不锈钢和难燃材料；•管道应布置在房间的走廊和各个角落，并应设有断路器；•水质监测应常规进行，最好实现自动化控制。
在保证给水系统通畅的同时，还应该完善的排水系统。
排污管道的敷设应该同时考虑到各种排污设施，为了避免并联排放对污水进行综合处理。
2. 排水系统排水系统是综合办公楼的重要组成部分，其设计和施工必须满足以下原则：•合理设置管线和排污点；•制定并严格执行安全操作规程；•定期清理管道和设备；•系统监控和自动防堵。
在排水管道的敷设中，应当注意以下事项：•管道须采用防腐、耐磨等优质材料；•管道应设有清污孔，且其直径应与管道同直径；•应配备排污设施，如格栅、沉砂池等；•应配备自动排污和监测装置。
三、采暖工程综合办公楼的采暖工程通常采用空气能热泵供暖、地暖以及集中锅炉供暖等多种形式，具体的采暖方式要根据实际情况进行选择。
1. 空气能热泵空气能热泵采暖技术是利用一个特殊的制热器件来将空气中的热量转化为电能，从而提供稳定的供暖。
其优点在于：•环保节能，减少对环境的污染；•一次投入、长期收益，具有较短的回收周期；•高效稳定，能够保持室内温度恒定。
2. 地暖地暖是一种能够较好地保持室内温度稳定的采暖方式，其优点在于：•舒适度高，对空气湿度的影响小；•占用室内空间较少；•采暖效果好，温度增长速度快。
3. 集中锅炉采暖集中锅炉采暖是指将整栋建筑内所有采暖管道都集中连接到一台主锅炉供暖。
园林绿化景观项目工程电气安装及给排水施工工艺方法与措施
园林绿化景观项目工程电气安装及给排水施工工艺方法与措施目录一、园林电气施工 (2)1.1主要设备材料及机具 (2)1.2主要施工工艺及技术措施 (2)二、园林给排水工程施工 (9)2.1园林绿化喷灌工程 (9)一、园林电气施工1.1主要设备材料及机具1.1.1主要材料设备镀锌钢管，海泡石石棉管，和PVC阻燃型管本工程照明灯具主要有：照树灯、庭院灯、照射灯、草坪灯。
1.1.2主要机具爆管器、液压爆管器、液压开孔器、套丝板、套管机等。
1.2主要施工工艺及技术措施1.2.1电缆（线）保护管的敷设⑴保护管不应有变形及裂缝，其内部应清洁，无毛刺，管口应光滑，无锐边。
⑵焊接应牢固，焊口应严密，并应做防腐处理。
⑶在有爆炸和火灾危险的场所，以及可能有粉尘、液体、蒸汽、腐蚀性或湿气体进入管内的地质敷设的保护管，其两端管口应密封。
⑷保护管连接后应保证整个系统的电气连续性，应用金属软管连接，并有防弯措施连接时应密封。
⑸电缆保护管应选择最短的路径敷设，埋入墙及混凝土时，离表面净距离不应小于15mm。
1.2.2 YJV22电缆敷设1.2.2.1电缆采用集中敷设，原则是由远道近，由大到小。
敷设时要专人指挥，用力均匀，速度适当，防止电缆划分或拉伤。
1.2.2.2电缆在沟内敷设留有适量的蛇形弯，电缆的两端、过管处、垂直位差处均留有适当余度。
1.2.2.3电缆穿过基础、道路时装套管，敷设完后将管用防火材料堵死。
1.2.2.4电缆敷设时，每根电缆按电缆一览表在始终端处编号，写清电缆电压、规格、型号及其编号。
电缆标志采用塑料雕刻或模压金属标志，并利用自锁塑料弯曲线夹或其他相同的固定在电缆上，以易于鉴别及寻找电缆走向。
1.2.2.5主开关及其设备的动力电缆在系统上必须保持正确的相序及相色，三相或三相四线电缆利用相色鉴别。
1.2.2.6电缆头制作：采用热缩电缆头工艺制作。
1.2.3管内穿线：钢管在穿线前，首先检查各个管口的保护是否齐整，如有遗漏和破损，均补齐和更换。

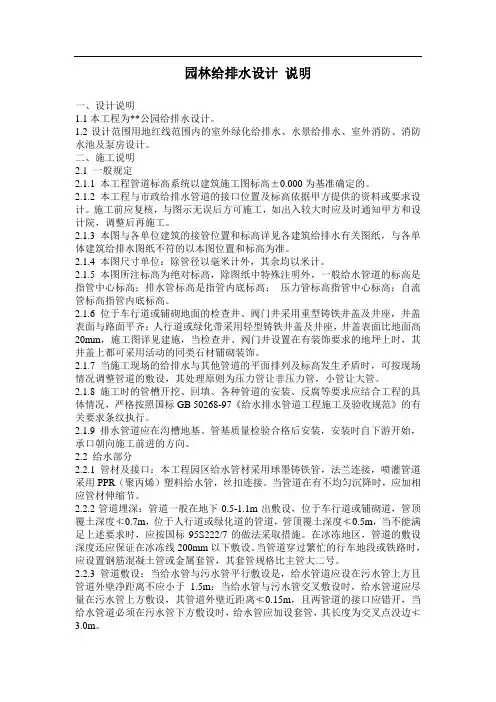

园林给排水设计细则
园林给排水设计说明一、设计说明1.1本工程为**公园给排水设计。
1.2设计范围用地红线范围内的室外绿化给排水、水景给排水、室外消防、消防水池及泵房设计。
二、施工说明2.1 一般规定2.1.1 本工程管道标高系统以建筑施工图标高±0.000为基准确定的。
2.1.2 本工程与市政给排水管道的接口位置及标高依据甲方提供的资料或要求设计。
施工前应复核，与图示无误后方可施工，如出入较大时应及时通知甲方和设计院，调整后再施工。
2.1.3 本图与各单位建筑的接管位置和标高详见各建筑给排水有关图纸，与各单体建筑给排水图纸不符的以本图位置和标高为准。
2.1.4 本图尺寸单位：除管径以毫米计外，其余均以米计。
2.1.5 本图所注标高为绝对标高，除图纸中特殊注明外，一般给水管道的标高是指管中心标高；排水管标高是指管内底标高；压力管标高指管中心标高；自流管标高指管内底标高。
2.1.6 位于车行道或铺砌地面的检查井、阀门井采用重型铸铁井盖及井座，井盖表面与路面平齐；人行道或绿化带采用轻型铸铁井盖及井座，井盖表面比地面高20mm，施工图详见建施，当检查井、阀门井设置在有装饰要求的地坪上时，其井盖上都可采用活动的同类石材铺砌装饰。
2.1.7 当施工现场的给排水与其他管道的平面排列及标高发生矛盾时，可按现场情况调整管道的敷设，其处理原则为压力管让非压力管，小管让大管。
2.1.8 施工时的管槽开挖、回填、各种管道的安装、反腐等要求应结合工程的具体情况，严格按照国标GB 50268-97《给水排水管道工程施工及验收规范》的有关要求条纹执行。
2.1.9 排水管道应在沟槽地基、管基质量检验合格后安装，安装时自下游开始，承口朝向施工前进的方向。
2.2 给水部分2.2.1 管材及接口：本工程园区给水管材采用球墨铸铁管，法兰连接，喷灌管道采用PPR（聚丙烯）塑料给水管，丝扣连接。
当管道在有不均匀沉降时，应加相应管材伸缩节。
2.2.2管道埋深：管道一般在地下0.5-1.1m出敷设，位于车行道或铺砌道，管顶覆土深度≮0.7m，位于人行道或绿化道的管道，管顶覆土深度≮0.5m，当不能满足上述要求时，应按国标95S222/7的做法采取措施。
办公室给排水、采暖空调施工方案
一、编制依据1.施工合同2.首钢迁安废塑料型煤示范（试验）工程公辅设施办公生活用房给排水施工图纸（X6190P1）、采暖空调图纸（X6190F1）、采暖热力管道外线施工图（X6190R1）3.《建筑给水排水及采暖工程质量验收规范》GB50242-20024.《给水排水管道工程施工及验收规范》 GB50268-20035.《室内管道支架及吊架》03S4026.《建筑排水用柔性接口铸铁管安装》04S4097.《涂装前钢材表面预处理规范》SY/T0407-978.《埋地钢质管道环氧煤沥青防腐层技术标准》SY/T0407-979.《建筑给水排水及采暖工程施工质量验收规范》GB50242-200210.《工业金属管道工程施工及验收规范》GB50235-199711.《现场设备、工业管道焊接工程施工及验收规范》GB50236-199812.《钢制对焊无缝管件》GB/T12459-200513.国家现行法律法规二、工程概况（一）建筑概况首钢迁安废塑料型煤示范（试验）工程公辅设施办公生活用房，单层砖混结构，建筑面积238m2，由门卫室（1个）、会议室（1个）、男女卫生间（1个）、办公室（5个）、休息室（1个）、更衣室（2个）、备件库（1个）、控制室（1个）组成。
（二）专业工程概况1.给排水工程概况本工程给排水施工内容包括生活給水系统、生产給水系统、生活排水系统。
（1）生活給水系统：生活给水管道采用热镀锌钢涂塑（PE）复合管道，螺纹连接。
生活给水管道工作压力0.4kpa。
（2）生产给水系统：生产给水管采用热浸镀锌钢管，螺纹连接。
（3）生活排水系统：生活排水管道采用柔性接口铸铁管，法兰承插式接口。
2.室内采暖空调工程概况本工程采暖热媒为高压蒸汽，接热力专业蒸汽外网，经减压至0.2MPa后供采暖系统使用。
采暖总热负荷为42.9kw。
控制室管道不设阀门，散热器不带跑风，管道与采暖部件的连接采用焊接。
本工程自动化控制室空调冷负荷为5kw，空调冷凝水排至室外便于排水处。
园林局办公楼工程给排水、电气、暖通工程细则
园林局办公楼工程给排水、电气、暖通工程细则给排水、电气、暖通监理实施细那么内容提要：专业工程特点监理工作流程监理工作操纵目标及操纵要点监理工作方法及措施项目监理机构〔章〕：专业监理工程师：总监理工程师：日期：二零零六年十月江苏省建设厅监制目录【一】编制说明【二】专业工程特点1、地址、建筑特征及现场实际情况2、分项工程特征及工程量【三】监理工作旳操纵要点及目标值1、本分项工程监理工作目标2、本分项工程监理工作旳操纵要点【一】编制说明为做好苏州市园林和绿化治理局办公楼工程给排水、电气、暖通等安装工程监理工作，特编制本监理实施细那么。
本监理实施细那么旳编制依据：1、苏州市园林和绿化治理局办公楼工程监理规划；2、给排水、电气、暖通各相关专业图纸；3、安装工程施工组织设计；4、国家有关规范和验收标准；5、工程地质勘测报告；其他等等。
本监理实施细那么中旳名词和用语，含义参照国家标准GB50319—2000《建设工程监理规范》“术语”。
本监理实施细那么没有包含智能化分部工程旳内容，因到编制本细那么完成，未见有关设计文件，我公司将在以后精心编制并严格执行。
【二】专业工程特点1、工程地址、建筑特征及现场实际情况苏州市园林和绿化治理局办公楼工程位于苏州大公园旁边，东侧为公园路，西侧、南侧为大公园，北侧为草桥弄，总建筑面积为6600平方米，为框架结构，地下一层，地上三层。
本工程地下一层，平常作为车库，战时作为六级一等人员掩蔽所，地上三层为办公楼；地上为二级防火等级，地下为一级防火等级。
要紧内容包括，1、应急照明、动力配电系统；2、10KV/0.4KV变电所系统；3、防雷与接地系统；4、火灾报警系统；5、通风与空调系统；6、弱电〔电视、电话、网络〕另见设计，不在本监理实施细那么范围内。
2、本分项工程特征及工程量〔1〕给排水部分生活给水由市政直供；生活热水由热水器供给。
消防栓：为两路供水，地下一层设216立方米水池供消火栓及自动喷淋用，并用泵增压，屋顶另设18立方米消防水水箱一座，消火栓网连成立体环状；消火栓泵操纵与消火栓按钮和消防中心连通，并自动报警。
给排水、暖通工程质量实施细则
东新城市花园6#、7#、8#楼、东旭孵化中心给排水、暖通工程质量监理实施细则为确保东新城市花园6#、7#、8#楼、东旭孵化中心的工程投资、进度、质量三大控制目标的实现。
做好施工阶段全过程，全方位的监理工作。
圆满完成业主的委托，依据《监理规划》，《施工组织设计》图纸设计要求及相关规范标准，施工工艺要求。
特制定给排水、暖通工程质量监理实施细则。
一、工程概况：该工程位于西安市东郊公园南路东新开发区。
其中6#楼地下室至二层为商业营业用房。
三至六层均为普通住宅用房。
7#、8#楼为二类高层住宅楼。
1、三栋楼的给水系统分高低两个区，均由设于开发区水泵房的低高区变频调速泵供水。
2、热水系统，在住宅每户厨房内，设壁挂式燃气热水器一台，供采暖和洗浴热水。
3、每层的楼梯间内设有带防火检查门的室内消火栓箱一套，火灾发生时由消火栓给水泵加压取水送至各消火栓。
室内消防给水管网在室外连成环状。
室外管网设有水泵接合器两组。
4、采暖系统，采用水平单管跨越式系统。
水平干管沿墙安装在地板保护层内。
由户内的壁挂式燃气锅炉供采暖热煤。
5、散热器采用钢制柱型散热器，且每组散热器均装有铜制三通调节伐及平动跑风伐。
东旭孵化中心工程概况:1、给水系统分高低两区，地下一层至五层为低区，由城市管网直接供至各用水点。
六至十二层为高区，由地下一层加压水泵将水提升至十四层高位水箱，再由高位水箱供至各用水点。
2、室内设独立的消火栓系统，并选用两套地上式消防水泵接合器，消火栓均采用带灭火器箱组合消防柜。
地下一层至八层选用SN165型室内减压，稳压消火栓。
九层以上选用普通室内消火栓。
3、采暖热源由一层的锅炉供给，每层的每个角为一个热计量单位，并设有热计量装置。
4、供暖总立管为下供，下回异程式系统，写字间内的支立管为上供上回的异程式系统。
5、散热器均采用内腔无粘沙型单面对流辐射铸铁散热器，落地安装。
每组散热器均安装手动跑风伐，进水管段安装可调节两通锁闭伐。
二、施工前的质量控制：管道工程是工艺安装工程，不同类别的管道在施工中有不同的施工方法和要求，特别是近年来的一些产品更新，换代和新的施工要求，工艺施工方法等。
公园道路建筑给水排水及采暖工程实施细则
编号：安装***公园工程给排水、暖通工程安装监理实施细则编制人：批准人：批准时间：****公司***工程监理项目部目录一、工程概况二、执行的标准、法规三、监理工作流程四、监理工作的控制点及标准值五、监理工作的方法及措施六、旁站监理项目内容方法建筑给水排水及采暖工程1工程概况本工程为公园的市政配套工程，工程计划开竣工日期为年月- 年月，个月。
该工程主要内容为公园内的道路、地坪和配套管理用房的建设以及给排水、供电、煤气、通讯等管道工程的敷设，其中道路地坪建筑面积约156000平方米（一级道路为黑色路面）、配套管理用房建筑面积约7200平方米（为混合结构）。
该工程造价暂定为3000万元。
本工程建设单位为，监理单位为，设计单位为。
总承包单位为园林工程有限公司。
一．给水1．给水水源1）区域内公共建筑生活给水管网接自市政给水管网分别设水表计量。
2）绿化浇灌及场地冲洗给水取自区域内水域或中水给水系统。
区域内设七个蓄水集水井，汇集地面径流及渗透的雨水作为水源，并以水泵提升向系统供水。
集水井设在水域边，便于补水。
2．用水定额，给水量生活最高日水量估算约为100M3/D；最高时水量估算约为21M3/H。
绿化浇灌及冲洗等最高日给水量估算约为2500M/D；按设计区域内最大体量公建考虑，建筑物的室外消火栓用水量为20L/S。
3．给水系统设计各区域生活给水，水景补充水，冲洗清扫用水及绿地浇灌用水等根据不同的功能要求分质给水。
各给水系统分别为：A．生活给水系统1）区域内各公共建筑（管理、快餐、厕所等）的生活给水分别接自区域生活给水管网。
设水表计量。
2）景观区域内各饮水点给水直接接自区域生活给水网。
经直饮水机处理后供游客饮用。
3）区域内消防给水接自区域生活给水管网。
B．中水系统1）景观区域内绿化浇灌、场地冲洗及道路清扫用水采用区域内中水系统。
由集水井内水泵提升供给。
2）绿化灌溉给水系统采用内水域给水与中水系统结合供水。
靠近水域部分的浇灌给水采用小型移动式柴油抽水浇灌机自就近水域随取随用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苏州市园林和绿化管理局办公楼工程给排水、电气、暖通监理实施细则内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：二零零六年十月江苏省建设厅监制目录一、编制说明二、专业工程特点1、地址、建筑特征及现场实际情况2、分项工程特征及工程量三、监理工作的控制要点及目标值1、本分项工程监理工作目标2、本分项工程监理工作的控制要点一、编制说明为做好苏州市园林和绿化管理局办公楼工程给排水、电气、暖通等安装工程监理工作，特编制本监理实施细则。
本监理实施细则的编制依据：1、苏州市园林和绿化管理局办公楼工程监理规划；2、给排水、电气、暖通各相关专业图纸；3、安装工程施工组织设计；4、国家有关规范和验收标准；5、工程地质勘测报告；其他等等。
本监理实施细则中的名词和用语，含义参照国家标准GB50319—2000《建设工程监理规范》“术语”。
本监理实施细则没有包含智能化分部工程的内容，因到编制本细则完成，未见有关设计文件，我公司将在以后精心编制并严格执行。
苏州三联建设顾问有限公司1二、专业工程特点1、工程地址、建筑特征及现场实际情况苏州市园林和绿化管理局办公楼工程位于苏州大公园旁边，东侧为公园路，西侧、南侧为大公园，北侧为草桥弄，总建筑面积为6600平方米，为框架结构，地下一层，地上三层。
本工程地下一层，平时作为车库，战时作为六级一等人员掩蔽所，地上三层为办公楼；地上为二级防火等级，地下为一级防火等级。
主要内容包括，1、应急照明、动力配电系统；2、10KV/0.4KV变电所系统；3、防雷与接地系统；4、火灾报警系统；5、通风与空调系统；6、弱电（电视、电话、网络）另见设计，不在本监理实施细则范围内。
2、本分项工程特征及工程量（1）给排水部分生活给水由市政直供；生活热水由热水器供给。
消防栓：为两路供水，地下一层设216立方米水池供消火栓及自动喷淋用，并用泵增压，屋顶另设18立方米消防水水箱一座，消火栓网连成立体环状；消火栓泵控制与消火栓按钮和消防中心连通，并自动报警。
地下室设自动喷水灭火装置，人防部分给水用镀锌对塑管，丝扣连接。
生活给水和热水管：采用薄壁不锈钢管（SUS304），管体及连接应符合国家有关标准。
消防给水管采用热镀锌钢管，DN100以上为沟槽卡连接，阀苏州三联建设顾问有限公司2门及拆卸部位采用VC卡连接；DN100以下丝扣连接。
自动喷水管采用热镀锌钢管，DN100以下采用丝扣连接，DN100以上VC、沟槽或机械接口。
排水：室内污废水合流，排水管采用UPVC排水管，粘接连接。
地下室排水管、溢泻水管均用热镀锌钢管，丝扣连接或法兰连接，并用潜水泵排出。
雨水系统：屋面雨水和阳台雨水分别接管排出，采用镀锌钢管和UPVC 排水管，分别为丝扣连接和粘结。
中庭雨水采用透水管排出。
管道除地下室管道明设外，所有管道均设置于吊顶、管笼、管井内；卫生间支管嵌墙暗装；冷热给水管穿越楼板时应设套管，排水管穿楼板时应放阻水圈，穿越地下室外墙、水池时应放防水套管；出入人防地下室的排水管道均采用钢法兰连接，战时用钢板封堵，并预埋防护密闭套管，管道上方加防护阀门。
（2）电气部分本工程平时用电属于二级用电负荷，其余负荷属于三级。
而战时应急照明为一级负荷；战时风机、水泵等为二级负荷，其余为三级负荷。
地下室内设变电所，由市电引一路10KV高压电源配630KVA变压器一台。
各用电设备由变电所直接供电，对消防用电设备采用专用两回路供电，并设自动切换装置。
一般用电用聚乙烯电缆或聚氯乙烯绝缘铜芯导线，消防设备用阻燃电缆或导线，主干线为桥架，动力箱至各用电设备为桥架或金属保护管敷设。
室内安装照明路线，办公室内由二次装修考虑，只留电源；地下室为中色温荧光灯；走道、地下车库消防应急照明由集中蓄电池供电，采用耐火导线、金属导管暗敷。
苏州三联建设顾问有限公司3接地系统，本工程为三类防雷，屋面敷设避雷带，利用柱内二根直径≥16的主筋作为引下线，与基础板内二根φ16钢筋连通。
-40×4镀锌扁钢作环形接地网，联合接地电阻＜1Ω。
消防中心、信息机房、配电间均留未用接地装置；为防止雷电波侵入，各级配电箱分别设置防雷浪涌吸收装置。
低压系统接地为TN-S制，外露的可导电部分均应通过PE线接地并设总等电位连结，卫生间设局部等电位箱。
（3）暖通部分本工程的地下车库及人防机房内分别采用混流风机、轴流风机、通风换气、排烟。
通风机组安装时，须设置减震装置，所有铁件、钢管都应除锈，涂樟丹二道。
人防通讯系统上需设置测压管、洗消取样管。
地下室通风、排烟管道均采用不燃型无机玻璃钢风管。
一~三层为多联式中央空调，自然渗透新风，空调冷凝水管为PVC外加橡塑保温套管厚度为25mm，所有管道穿墙及楼板处应设套管，穿屋顶及外墙时设防水套管。
苏州三联建设顾问有限公司4三、监理工作的控制要点及目标值1、本分项工程监理工作目标按照《监理规划》制定的本工程监理工作总目标的要求，本分项工程监理工作目标如下：质量目标：施工质量验收合格；进度目标：配合土建同期完成；投资目标：不突破施工合同及附件关于本分项工程的预算；安全目标：安全无事故；2、本分项工程监理工作的控制要点（1）室内给水工程A．熟悉施工图纸，掌握设计意图和业主的使用要求；B．进场材料和设备事前控制；a.进入现场的不锈钢管、钢管、镀锌管及配件，必须是获得质检部门核发《准用证》的产品，并有质保单、合格证、检测报告，否则一律不得使用；b.按照国家标准在管材上应有编号要求；c.阀门安装前，应作强度和严密性试验。
试验应在每批（同牌号、同规格、同型号）数量中抽查10%，且不小于1个，如有漏、裂不合格的再抽查20%，仍有不合格的则须逐个试验，强度及严密性试验压力为阀门出厂规定的压力；d.管材和管件应存放在通风良好的库房或简易棚内，不得露天存放，防止阳光直射，且应水平堆放，避免弯曲管材，堆置高度不得超过2.0米。
C.施工过程控制苏州三联建设顾问有限公司5a.管道明敷时，应考虑管道变形，因此需要采取各种措施抑制管道轴向自由伸缩；当暗敷时，需与建筑结构工种协调，并且嵌墙凹槽面必须平整，不得有突出、尖锐边、经过暗梁时，加钢套管保护，避免和电气管交叉敷设。
b.管道水平安装部分，应按设计要求留有适宜的坡度，且坡向正确。
管道支（吊、托）架及管座（墩）的构造符合要求，埋设应平整牢固、排列整齐、支架和管子接触紧密。
管道及管座（墩）严禁铺设在冻土和未经处理的松土上。
c.安装在墙内及埋地部分的管道隐蔽前，以及整个管道系统安装完毕后，都必须作超工作的内压强度试验。
消火栓给水系统试验压力为1.10MPa，生活给水系统低区试验压力为0.60Mpa，高压试验压力为0.9MPa。
水压力试验方法须遵照有关规范执行。
给水系统竣工后或交付是前，还必须进行吹洗，直至除净管腔内的残积物，其水质符合使用要求为止。
d.钢型管安装前必须进行外观检查，确保衬塑层及镀锌完整。
★切割管必须全端面垂直于管轴线，管材切割一定要管道切割机，严禁用钢锯。
★其余要求用镀锌钢管。
e.室内消火栓及自动喷水系统安装★镀锌钢管安装前必须进行外观检查，确保镀锌层完整。
镀锌钢管严禁对焊连接。
采用螺纹连接时，螺纹应规整。
如有断丝、缺丝，不得大于螺纹全扣数的10%，接口材料应为麻丝。
★管道支吊架安装前必须作防腐处理，消防水管进入消防箱应“横平竖直”，进箱短管长度大于500MM；成双管进箱的，应支架固定。
★室内消火栓，栓口应朝外，栓口中心距地面为1.1M，误差不超过20MM，阀门中心距箱侧面为140MM，距箱后内表面100MM，误差不超苏州三联建设顾问有限公司6过5MM。
箱体垂直度误差不超过3MM。
f.在地下室设自动喷水系统施工前应对采用系统组件、管件及其它设备、材料进行现场检查，应符合以下要求：★系统组件、管材及其它设备、材料应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证。
★喷头、报警阀组、压力开关水流指示器、消防水泵、水泵接合器等系统主要组件应经国家消防产品质量监督检查中心检测合格，稳压泵、自动排气阀、信号阀、止回阀、泄压阀、减压阀等应经相应国家产品质量监督检测中心检测合格。
★安装中要与其它设备配合，施工完毕后按规范进行验收。
（2）排水工程A.熟悉施工图纸及技术要求，掌握操作规程及质量标准。
B.进场材料和设备事前控制。
a.进入现场的塑料排水管及配件，必须是获得质检部门核发《准用证》的产品，并有质保单、合格证、检测报告，否则一律不得使用。
b.管材应明显标明生产厂家名称和规格，包装上印有批号、数量、出厂日期和检验代号。
c.胶水必须有生产厂家名称、出厂日期和使用年限，并必须有出厂合格证和说明书。
d.硬聚氯乙烯（PVC-U）管材同一截面的壁厚差不得超过14%，管件的壁厚不得小于相应管材的壁厚。
e.管材与管件颜色应一致，无色泽不匀及分界变色线，管材内外壁应光滑、平整、无气泡、无明显痕纹和凹陷，管端面必须平整垂直于轴线，管材不得有异向弯曲，直线度公差应小于0.3%。
f.管材与管件应存放在通风良好，温度不超过40℃的库房或简易棚内，苏州三联建设顾问有限公司7不得露天存放且距离热源不小于1米。
管材应水平堆放在平整的支垫上，支垫物宽度不宜小于75MM，间距不应小于1米，外悬端部不应超过0.5米，堆置高度不得超过1.5米，管件逐层码放，不得叠置过高。
C.施工过程控制a.污水管道及废水管道均须按设计要求或施工规范规定留置一定的坡度。
b.管道支（吊、托）架及管座（墩）的构造符合设计要求，埋设应平整牢固、排列整齐；排水管道上的吊钩或卡柞应固定在衬垫结构上，固定件间距应符合施工规范的规定。
管道及管座（墩）严禁铺设在冻土和未经处理的松土上。
c.最底层排水管出口使用的弯头，其弯头底部及外表可打混凝土墩子，以增加其耐冲击强度。
d.管道穿过墙壁和楼板，应设置金属套管。
安装在楼板内的套管，其顶部应高出装饰地面20MM；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50MM，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。
管道的接口不得设在套管内。
e.排水立管应每两层设置一个检查口，检查口中心距地1米，但在最低层和有卫生器具的最高层必须设置。
暗装立管，在检查口处应安装检修门。
f.在连接二个及二个以上大便器或三个以上卫生器具的污水横管应设置清扫口。
g.污水横管的直接管段，应按规范规定每隔一定距离设置检查口或清扫口，检查口的朝向应便于检修。
在转角小于135度的污水横管上，必须设置。
h.排水PVC管必须按设计要求的位置和数量安装伸缩节。
如设计无要求，伸缩节间距不得大于4米。
苏州三联建设顾问有限公司8i.安装立管时，一定要注意将三通口的方向对准横管方向，以免在安装横管时由于三通口的偏斜影响安装质量。
