1.2 电器控制的基本线路 1.2.1 三相(sān xiānɡ)笼型电动机直接 起动控制
3)点动和长动结合的控制 在生产实践中,机床(jīchuáng)调整完毕后,需要连续进行
切削加工,则要求电动机既能实现点动又能实现长动。控 制线路如图1-32所示。
第九页,共39页。
1.2 电器(diànqì)控制的基本线路 1.2.2 顺序连锁控制线路
停止主轴时,按停止按钮SB3或SB4,使KM1线圈断 电,切断主轴电动机M1的三相电源,由于此时KS常开触 点是闭合的,所以KM得电,实现反接制动。当M1的转速 下降到KS的释放值(接近于0)时,KS常开触点断开,制 动结束。由于没有自锁回路,在制动过程(guòchéng)中 SB3或SB4要一直按住。
2)连续运行(yùnxíng)控制 如图1-31所示
第六页,共39页。
1.2 电器控制(kòngzhì)的基本线路 1.2.1 三相笼型电动机直接起动控制 (kòngzhì)
2)连续运行控制 工作过程如下: 起动:合上刀Q→按下起动按钮SB1→接触器KM线圈通电
→KM主触点闭合和常开辅助(fǔzhù)触点闭合→电动机M 接通电源运转;(松开SB1),利用接通的KM常开辅助 (fǔzhù)触点自锁、电动机M连续运转。 停机:按下停止按钮SB2→KM线圈断电→KM主触点和辅助 (fǔzhù)常开触点断开→电动机M断电停转。
1.2 电器控制的基本线路(xiànlù) 1.2.1 三相笼型电动机直接起动控制
1)点动控制 如图1-30所示,主电路由刀开关Q、
熔断器FU、交流(jiāoliú)接触器 KM的主触点和笼型电动机M组成 ;控制电路由起动按钮SB和交流 (jiāoliú)接触器线圈KM组成。

常用电气图形符号和文字符号

常用电气图形符号和文字符号

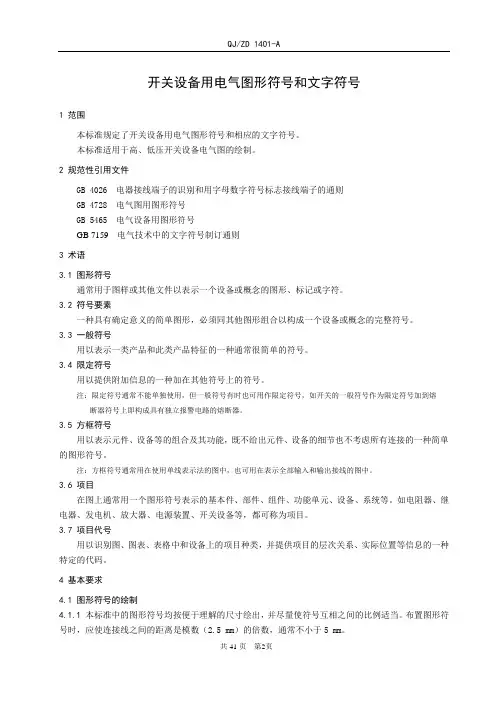

开关设备用电气图形符号和文字符号1范围本标准规定了开关设备用电气图形符号和相应的文字符号。

本标准适用于高、低压开关设备电气图的绘制。

2 规范性引用文件GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则GB 4728 电气图用图形符号GB 5465 电气设备用图形符号GB 7159 电气技术中的文字符号制订通则3 术语3.1 图形符号通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。

3.2符号要素一种具有确定意义的简单图形,必须同其他图形组合以构成一个设备或概念的完整符号。

3.3 一般符号用以表示一类产品和此类产品特征的一种通常很简单的符号。

3.4 限定符号用以提供附加信息的一种加在其他符号上的符号。

注:限定符号通常不能单独使用,但一般符号有时也可用作限定符号,如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。

3.5 方框符号用以表示元件、设备等的组合及其功能,既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。

注:方框符号通常用在使用单线表示法的图中,也可用在表示全部输入和输出接线的图中。

3.6 项目在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。

如电阻器、继电器、发电机、放大器、电源装置、开关设备等,都可称为项目。

3.7 项目代号用以识别图、图表、表格中和设备上的项目种类,并提供项目的层次关系、实际位置等信息的一种特定的代码。

4 基本要求4.1 图形符号的绘制4.1.1本标准中的图形符号均按便于理解的尺寸绘出,并尽量使符号互相之间的比例适当。

布置图形符号时,应使连接线之间的距离是模数(2.5 mm)的倍数,通常不小于5 mm。

4.1.2本标准中的图形符号可根据需要缩小或放大,当一个图形符号用以限定另一个图形符号时,该符号常常缩小绘制。

符号缩小或放大时,各符号相互间及符号本身的比例应保持不变。

4.1.3本标准示出的图形符号方位不是强制的。

电气图纸常用图形和文字符号

电气图纸常用图形和文字符号

1.导线序号图形符号讲明IEC03-01-01 03-01-02 03-01-03导线、导线组、电线、电缆、电路、传输通路〔如微波技术〕、线路、母线〔总线〕一般符号。

注:当用单线表示一组导线时,假设需示出导线数可加小短歪线或画一条短歪线加数字表示。

例如:三根导线例如:三根导线更多情况可按以下方法表示:在横线上面标出:电流种类、配电系数、频率和电压等;在横线下面标出:电路的导线数乘以每根导线的截面积,假设导线的截面不同时,应用加号将其分开。

导线材料可用其化学元素符号表示。

=03-01-04 03-01-05例如:直流电路,110V,两根铝导线,导线截面积为120mm2例如:三相交流电路,50HZ,380V,三根导线截面积均为120mm2,中性线截面积为50mm2=03-01-06柔软导线= 03-01-07屏蔽导线。

注:同03-01-09= 03-01-08绞合导线〔示出二股〕。

注:同03-01-09=03-01-0903-01-10电缆中的导线〔示出三股〕注:假设几根导线组成一根电缆,〔或绞合在一起或在一个屏蔽内〕但在图上代表他们的线条彼此又不接近,可用下面的方法表示。

=03-01-11例如:五根导线中箭头所指的两根导线在一根电缆中。

=03-01-12 03-01-13同轴对,同轴电缆注:假设只局部是同轴结构,切线仅画在同轴的这一边。

例如:同轴对连接到端子=03-01-14屏蔽同轴电缆,屏蔽同轴对= 03-01-15未连接的导线或电缆= 03-01-16未连接的特殊尽缘的导线或电缆=2端子与导线的连接序号图形符号讲明IEC 03-02-01导线的连接= 03-02-02端子。

注:必要时圆圈可画成圆黑点= 03-02-03端子板〔示出带线端标记的端子板〕= 03-02-0403-02-05导线的连接=03-02-06 03-02-07 03-02-08 03-02-09导线的多线连接例如:导线的交叉连接〔点〕单线表示法例如:导线的交叉连接〔点〕多线表示法=03-02-10可拆卸的端子= 03-02-11导线或电缆的分支和合并=03-02-12 03-02-13 03-02-14导线的不连接〔跨越〕例如:单线表示法例如:多线表示法=03-02-15导线直截了当连接导线接头=03-02-16 03-02-17一组相似连接件的公共连接注:相似连接件的总数注在公共连接符号四周例如:复接的单行行程选择器〔表示10个触点〕=03-02-18 03-02-19导线的交换〔换位〕相序的变更或极性的反向〔示出用单线表示N根导线〕例如:示出相序的变更=03-02-20 03-02-21多相系统的中性点〔示出用单线表示〕例如:每相两端引出,示出外部中性点的三相同步发电机。

常见电气元件图形符号,文字符号一览表

常见电气元件图形符号,文字符号一览表

附录一常见元件图形符号、文字符号一览表类别名称图形符号文字符号类别名称图形符号文字符号开关单极控制开关SA位置开关常开触头SQ手动开关一般符号SA常闭触头SQ三极控制开关QS复合触头SQ三极隔离开关QS按钮常开按钮SB三极负荷开关QS常闭按钮SB组合旋钮开关QS复合按钮SB低压断路器QF急停按钮SB控制器或操作开关SA钥匙操作式按钮SB接触器线圈操作器件KM 热继电器热元件FR常开主触头KM常闭触头FR常开辅助触头KM中间继电器线圈KA常闭辅助触头KM常开触头KA时间继通电延时(缓吸)线圈KT常闭触头KA电器断电延时(缓放)线圈KT电流继电器过电流线圈KA瞬时闭合的常开触头KT欠电流线圈KA瞬时断开的常闭触头KT常开触头KA延时闭合的常开触头KT常闭触头KA延时断开的常闭触头KT电压继电器过电压线圈KV延时闭合的常闭触头KT欠电压线圈KV延时断开的常开触头KT常开触头KV电磁操作器电磁铁的一般符号YA常闭触头KV电磁吸盘YH电动机三相笼型异步电动机M电磁离合器YC三相绕线转子异步电动机M电磁制动器YB他励直流电动机M 电磁阀YV并励直流电动机M非电量控制的继电器速度继电器常开触头KS串励直流电动机M压力继电器常开触头KP熔断器熔断器FU发电机发电机G变压器单相变压器TC直流测速发电机TG三相变压器TM灯信号灯(指示灯)HL互感器电压互感器TV 照明灯EL电流互感器TA接插器插头和插座X插头XP插座XS电抗器L1.温度控制器JR2.电压互感器YH3.电流互感器低压TA 高压LH4.熔断器低压FU 高压RD5.合闸按钮HA6.跳闸按钮TA7.开关柜的电压母线a相YMa8.避雷器 F9.温度继电器WJ10.低压断路器QF11.功率表W12.转换开关进线柜SV 电容柜SC13.自控仪ZKY14.功率因数表COS15.热继电器FR16.接触器KM17.绿色灯HG18.红色灯HR19.序号元件名称新符号旧符号1 继电器 K J2 电流继电器 KA LJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ5 电压继电器 KV YJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ8 零序电压继电器 KVZ LYJ9 时间继电器 KT SJ10 功率继电器 KP GJ11 差动继电器 KD CJ12 信号继电器 KS XJ13 信号冲击继电器 KAI XMJ14 中间继电器 KC ZJ15 热继电器 KR RJ16 阻抗继电器 KI ZKJ17 温度继电器 KTP WJ18 瓦斯继电器 KG WSJ19 合闸继电器 KCR或KON HJ20 跳闸继电器 KTR TJ21 合闸位置继电器 KCP HWJ22 跳闸位置继电器 KTP TWJ23 电源监视继电器 KVS JJ24 压力监视继电器 KVP YJJ25 电压中间继电器 KVM YZJ26 事故信号中间继电器 KCA SXJ27 继电保护跳闸出口继电器 KOU BCJ28 手动合闸继电器 KCRM SHJ29 手动跳闸继电器 KTPM STJ30 加速继电器 KAC或KCL JSJ31 复归继电器 KPE FJ32 闭锁继电器 KLA或KCB BSJ33 同期检查继电器 KSY TJJ34 自动准同期装置 ASA ZZQ35 自动重合闸装置 ARE ZCJ36 自动励磁调节装置 AVR或AAVR ZTL37 备用电源自动投入装置 AATS或RSAD BZT38 按扭 SB AN39 合闸按扭 SBC HA40 跳闸按扭 SBT TA41 复归按扭 SBre或SBR FA42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA44 起动按扭 SBst QA45 自保持按扭 SBhs BA46 停止按扭 SBss47 控制开关 SAC KK48 转换开关 SAH或SA ZK49 测量转换开关 SAM CK50 同期转换开关 SAS TK51 自动同期转换开关 2SASC DTK52 手动同期转换开关 1SASC STK53 自同期转换开关 SSA2 ZTK54 自动开关 QA55 刀开关 QK或SN DK56 熔断器 FU RD57 快速熔断器 FUhs RDS58 闭锁开关 SAL BK59 信号灯 HL XD60 光字牌 HL或HP GP61 警铃 HAB或HA JL62 合闸接触器 KMC HC63 接触器 KM C64 合闸线圈 Yon或LC HQ65 跳闸线圈 Yoff或LT TQ66 插座 XS67 插头 XP68 端子排 XT69 测试端子 XE70 连接片 XB LP71 蓄电池 GB XDC72 压力变送器 BP YB73 温度变送器 BT WDB74 电钟 PT75 电流表 PA76 电压表 PV77 电度表 PJ78 有功功率表 PPA79 无功功率表 PPR80 同期表 S81 频率表 PF82 电容器 C83 灭磁电阻 RFS或Rfd Rmc84 分流器 RW85 热电阻 RT86 电位器 RP87 电感(电抗)线圈 L88 电流互感器 TA CT或LH89 电压互感器 TV PT或YH10KV电压互感器 TV SYH35KV电压互感器 TV UYH110KV电压互感器 TV YYH90 断路器 QF DL91 隔离开关 QS G92 电力变压器 TM B93 同步发电机 GS TF94 交流电动机 MA JD95 直流电动机 MD ZD96 电压互感器二次回路小母线97 同期电压小母线(待并) WST或WVB TQMa,TQMb98 同期电压小母线(运行) WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线 1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线 +WC,-WC +KM,-KM101 信号电源小母线 +WS,-WS +XM,-XM102 合闸电源小母线 +WON,-WON +HM,-HM103 事故信号小母线 WFA SYM104 零序电压小母线 WVBz105 厂用低压小母线 WVBU电路图符号:AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器;瞬时有或无继电器;交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK液位测量传感器BL温度测量传感器BHBM配电房电工符号大全:常用电气符号大全电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预告音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE 感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM。

电气工程图例符号及电气工程文字符号.

电气工程图例符号及电气工程文字符号.

电气工程图例符号及电气工程文字符号
一、电气工程图例符号
概述:电气工程图集中表现了电气工程设计的意图,是电气设备安装的重要施工依据。

电气工程图有以下特点:1)电
气工程图只表示电气线路的原理和接线,不表示电气设备和元件的准确形状和位置。

2)为了使绘图、读图方便和图面清晰,电气工程图采用国家统一制定的图例符号及必要的文字标记,来表示实际的线路和各种电气设备和元件。

为了能读懂电气工程图,施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。

目前,有些设备和元件国家还没有规定标准的图例符号,允许设计人员自行编制,所以读图时,还要弄清设计人员自行编制的符号及其意义。

3)读图时要明白设计人员的思路,按设计人员划分不同的分布工程,仔细读图,每个分部工程,先阅读系统图,了解该部分的电气设计总构思,然后
二、电气工程文字符号
概述:为了使绘图、读图方便和图面清晰,电气工程图采用国家统一制定的图例符号及必要的文字标记,来表示实际的线
路和各种电气设备和元件。

为了能读懂电气工程图,施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。

目前,有些设备和元件国家还没有规定标准的图例符号,允许设计人员自行编制,所以读图时,还要弄清设计人员自行编制的符号及其意义。

3)读图时要明白设计人员的思路,按设计人员划分不同的分布工程,仔细读图,每个分部工程,先阅读系统图,了解该部分的电气设计总构思,然后结合剖面图、有关安装施工标准图集,理清思路,对施工做好整体规划。

————————黄世敬
2011.04.08。

常用电路图及电器地文字符号和图形符号

常用电路图及电器地文字符号和图形符号

一、常用电路图- 1 -1.单按钮控制两台电动机顺序启动反序停止- 1 -3.用两个时间继电器控制电动机间歇正反转- 2 -4.三地控制三相电动机正反转- 2 -5.两地控制一台电动机- 3 -6.频敏变阻启动原理图- 3 -7.用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止-4 -8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动- 4 -9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位- 5 -10. 利用电接点压力表自动控制水泵- 5 -11. 两台电动机既可分别启动和停止,也可以同时启动和停止. - 6 -12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转- 6 -13. 用三个时间继电器控制正反转并要有间隙- 7 -14. 三相异步电动机转子串联电阻启动- 7 -15. 三相异步电动机启动控制线路图(带故障指示灯)- 8 -16. 双控及多地控制(照明) - 8 -18. 使电机有点动还有正常运行- 9 -19. 用3个继电器控制电动机断相保护- 9 -20. 用四个时间继电器控制正反转并要有间隙- 10 -21. 三相电动机在220V电压下正反转能耗制动- 10 -22. 三个地方控制一盏灯- 11 -23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的- 11 -24. 延边三角形降压启动的原理图- 12 -25. 点动与长动的正反转控制电路- 12 -26. 用按钮开关(常开)启动电动机,用行程开关(常闭)停止电动机实物接线图- 13 -27用按钮开关(常开)启动电动机,用行程开关(常开)停止电动机实物接线图- 13 -28.四个地方控制一盏灯- 14 -29. 单相电能表加装互感器- 14 -31. 用一个3a的按钮通过继电器控制一个12v15a的电机- 15 -32. 全自动Y—- 15 -33. 二台电机按时间顺序起动由时间控制反序停止- 16 -34. 二台电机顺序起动反序停止- 16 -35. 控制一部电机,延时停止- 17 -36. 用万用表测电动机三相绕组头尾- 17 -37. 电动机可逆带限位控制电路实物接线图- 18 -38. 电动机可逆带限位控制电路原理图- 18 -39. - 18 -40. 缺相保护实物接线图- 19 -41. 缺相保护原理图- 19 -42. 频敏变阻器启动实物接线图- 20 -43. 自偶减压启动实物接线图- 20 -44. 时间继电器控制两台电动机先后启动- 21 -45. 星三角启动实物接线图- 21 -46. 三台电机顺序启动逆序停止电路- 22 -47. 用51单片机控制电磁继电器通断来控制减速电机的运转和停止- 22 -48. 多速电机接线- 23 -49. 正反转能耗制动- 23 -50. 电动机自锁线路实物连线图- 24 -51. 由12V电瓶获得两个的工作电压分别为9V和15V - 24 -52. 控制两台电机,第一台启动后第二台才能启动,第一台停止后第二台才能停止电路图 - 25 -53. 直流电动机正反转- 25 -54. 延时断电220V - 26 -55. 家庭供电- 26 -56. 调光线路- 27 -57. 双电容单相异步电动机接线图- 27 -58. 双电容单相异步电动机正反转接线图- 28 -59. 笼型电动机定子串联电阻降压启动的控制线路图- 28 -60. 单按钮控制电动机启、停线路图- 29 -62. 先是1号电动机启动,然后2,然后3,停止运行先是3停止,再是1,2 - 30 -63. 单相双值电容异步电动机连接倒顺开关- 30 -64. 可逆自偶减压启动器- 31 -65. 温度控制- 31 -66. 简单的实现延时自闭电路- 32 -67. 单相双值电容异步电动机接倒顺开关- 32 -68. 三台电动机按时间顺序启动控制线路- 33 -70. 单相三速电机定子线圈接线图- 34 -71. 二台电机顺序起动- 34 -72. 12V稳压电源- 35 -73. 用一个时间继电器和一个计数器控制一个直流电动机- 35 -74. 电动机可逆运行控制接线示意图- 36 -75. 三台电动机按先后顺序启动- 36 -76. 油泵加正反转- 37 -77. 全自动可逆Y—- 38 -78. 电气接线摸拟图- 39 -79. M7120A 平面磨床电路原理图- 40 -80. 双联开关控制两间房间电路图- 40 -81. 三相双层36槽二极绕组布线接线图图纸- 41 -82. 用一个40瓦电感镇流器带二支20瓦光管工- 41 -83. 单相电机正反转时间控制(不分主付绕组)- 42 -84. 单相电机正反转时间控制(分主付绕组)- 42 -85. 电动机接线盒- 43 -86. 双联开关控制多个灯泡并联电路图- 43 -87. 时间继电器和脚踏开关- 44 -88. 电动机要在两个不同的地方控制其正反转- 44 -89. 时间继电器和脚踏开关- 45 -90. 倒顺开关控制三相电动机- 45 -91. 蓄电池供电- 46 -92. 大功率整流- 46 -93. 自动控制电磁阀- 47 -94. 5V稳压电路- 47 -95. 避雷器接线- 48 -96. 电风扇遥控接线图- 48 -97. 三极管控制继电器- 49 -98. 配电箱- 49 -99. 利用两个时间继电器实现电动机可逆启动- 50 -100. 利用时间继电器可逆循环- 50 -101. 间歇运动- 51 -102. 简单的缺相保护- 51 -103. 水位控制- 52 -104. 自动升降黑板- 52 -105. 工件加工采用半自动方式第二页- 53 -106. 工件加工采用半自动方式第一页- 53 -107. 两台电动机顺序启动,反序制动- 54 -108. 220V电机装倒顺开关能控制正反转- 54 -109. 单相电动机正反转控制(分主、付绕组)通用- 55 -110. 单相电动机正反转控制(不分主、付绕组)- 55 -111. 7805 - 56 -112. Y—- 56 -113.反接制动- 57 -114. 用两个继电器三个开关控制三相电机正反转线路图- 57 -115. 双电源切换- 58 -116. 互感器跟电流表怎么接- 58 -117. 两台电动机顺序制动电气原理图- 59 -118. 家庭电路- 59 -119. 耳机线的结构图(横切面和解剖图)- 60 -120. 电瓶车电瓶抽取12V电源- 60 -121. 可以让12V继电器接通电源吸合,断开电源后还能保持3-5秒后断开- 61 -122. 电动机可逆启动控制- 61 -123. 频敏变阻器启动控制- 62 -124. 5V稳压电路- 62 -125. 桥式整流电- 63 -126. 制作小变压器- 63 -137. 全自动Y—- 64 -138. 电磁阀控制水泵- 65 -139. 接触器自锁接线图- 65 -140. 正反转(联锁、互锁)- 66 -141. 电动机自耦降压启动(自动控制电路) - 66 -142. 三相双路电源自供装置线路图- 67 -143. 12V的电瓶做输入电源降压到5V - 67 -144. 四台电动机顺序启动,反序停止- 68 -145. 三相电动机改为两相电动机接线图- 68 -145. 简易交流电源相序指示器- 68 -146. 三相四线有功电度表经流互感器接入详图- 69 -147. 电动机正反转带动工作台- 70 -148. QJU3 自耦减压... - 70 -149. 可以让4个和更多的灯轮流亮- 71 -150. 并联补偿电容器容量的计算、无功补偿节电量的计算- 71 -151. N个地方任意控制一盏灯- 72 -153. 水位开关、压力开关在线路上符号- 72 -二、电器的文字符号和图形符号-71-一、常用电路图1.单按钮控制两台电动机顺序启动反序停止2.三相异步鼠笼电动机电容制动控制电路图3.用两个时间继电器控制电动机间歇正反转4.三地控制三相电动机正反转5.两地控制一台电动机6.频敏变阻启动原理图7.用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位10. 利用电接点压力表自动控制水泵11. 两台电动机既可分别启动和停止,也可以同时启动和停止.12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转13. 用三个时间继电器控制正反转并要有间隙14. 三相异步电动机转子串联电阻启动15. 三相异步电动机启动控制线路图(带故障指示灯)16. 双控及多地控制(照明)17. 镝灯接线图18. 使电机有点动还有正常运行19. 用3个继电器控制电动机断相保护20. 用四个时间继电器控制正反转并要有间隙21. 三相电动机在220V电压下正反转能耗制动22. 三个地方控制一盏灯23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的24. 延边三角形降压启动的原理图25. 点动与长动的正反转控制电路26. 用按钮开关(常开)启动电动机,用行程开关(常闭)停止电动机实物接线图27用按钮开关(常开)启动电动机,用行程开关(常开)停止电动机实物接线图28.四个地方控制一盏灯29. 单相电能表加装互感器30. 五台电机循环运行工作过程:第一台启动后4分钟停止,第二台要在第一台运行到3分50秒时启动,第二台也运行4分钟停止,,,,,,,第五台启动运行4分钟后停止到第一台在第五台运行到3分50秒时启动以此循环运行.31. 用一个3a的按钮通过继电器控制一个12v15a的电机32. 全自动Y—△减压启动能耗制动33. 二台电机按时间顺序起动由时间控制反序停止34. 二台电机顺序起动反序停止35. 控制一部电机,延时停止36. 用万用表测电动机三相绕组头尾可以用万用表先区分6个线头,把相通的两个线头分为一相,6个线头就可以分为三相了,然后再判断绕组的头尾,具体方法:把万用表的直流毫安档打到最小一档,并将表笔接到三相绕组的某一组两端,而电池正负极接到另一相的两个线头上。

电气图形符号

电气图形符号

电气图形符号和电气文字符号方便用户查阅、设计电气图纸,昌晖仪表制造有限公司依据最新国家标准、IEC标准,整理了电气图纸设计中最常见的电气符号与大家分功能性文件用电气图形符号直流电图形符号交流电图形符号正极直流电文字符号:DC 交流电文字符号:AC负极中线(中间线)中间线接地柔性连接绞合导线屏蔽导线电缆中的导线端子绞合导线文字符号:WD 端子板文字符号:插座、阴接触件(连接器的)插头、阳接触件(连接器的)插头和插座插座文字符号:XS 插头文字符号:XP连接片断开的连接片电阻连接片文字符号:XB 连接片文字符号:XB 电阻文字符号:RA;R(旧)压敏电阻分路器、带分流和分压端子的电阻器电热元件压敏电阻文字符号:RV 启动电阻器(分流器)文字符号:RS 电加热元件文字符号:EE电容器极性电容器二极管电容器文字符号:CA;C(旧) 二极管文字符号:VD电压调整二极管、单向击穿二极管三极晶体闸流管PNP半导体管稳压二极管文字符号:VV 晶体三极管文字符号:VT PNP半导体管文字符号:V集电极接管壳的PNP半导体管双向三极晶体闸流管电感器、线圈、绕组、扼流圈PNP半导体管文字符号:V 双向晶体闸流管文字符号:VS 扼流线圈文字符号:RA;LC(旧)励磁线圈文字符号:RA;LE(旧)整流器、逆变器原电池、蓄电池组电能发生器、转换的电能发生器逆变器文字符号:TB;UV(旧) 蓄电池文字符号:GB 电能发生器文字符号:GF;GS(旧) 调制器、混频器文字符号:UM光电发生器直流/直流逆变器整流器整流器文字符号:TB;U(旧)隔离开关具有中间断开位置的双向隔离开关负荷开关(负荷隔离开关)隔离开关文字符号:QB;QS(旧) 隔离开关文字符号:QB;QS(旧) 负荷开关文字符号:QB;QS(旧)自动释放功能的负荷开关断路器熔断器式开关断路器文字符号:QA;QF(旧) 熔断器式开关文字符号:QA;QKF(旧)熔断器式隔离开关熔断器式负荷开关接触器、接触器的主动合触点熔断器式隔离开关文字符号:QA;QKF(旧) 接触器触点文字符号:QA;KM(旧)接触器的动断触点静态开关静态(半导体)接触器接触器触点文字符号:QA;KM(旧)熔断器带连杆的熔断器(撞击式熔断器)火花间隙熔断器文字符号:FA;FU(旧) 熔断器文字符号:FA;FU(旧)避雷器开关的一般符号、动合(常开)触点开关的一般符号、动断(常闭)触点避雷器文字符号:F 接触器触点文字符号:KM 中间继电器触点文字符号:KA先断后合的转换触点中间断开的双向转换触点先合后断的转换触点比其他触点提前吸合的常开触点比其他触点滞后吸合的常开触点比其他触点滞后释放的常闭触点其它触点提前释放的常闭触点被吸合时延时闭合的常开触点被释放时延时断开的常开触点时间继电器文字符号:KT 时间继电器文字符号:KT被吸合时延时闭合的常闭触点被释放时延时闭合的常闭触点被吸合时延时闭合、释放时延时断开的常开触点时间继电器文字符号:KT 时间继电器文字符号:KT 时间继电器文字符号:KT手动操作开关一个手动三极开关(形式1) 动合触点且自复位按钮试验按钮文字符号:SE复归按钮文字符号:SR按钮文字符号:SB有常开触点但无自动复位旋转开关有常开触点自复位蘑菇式按钮开关有常开触点钥匙操作的按钮开关转换开关文字符号:SA 按钮文字符号:SB 按钮文字符号:SB防误操作动合常开触点的按钮开关位置开关,常开触点位置开关,常闭触点按钮文字符号:SB 位置开关文字符号:SQ 位置开关文字符号:SQ热敏开关,常开触点热敏开关,常闭触点热敏自动开关,常闭触点热继电器,常闭触点液位控制器,常开触点继电器的线圈热继电器文字符号:BB;FR(旧)连个独立绕组的操作器组合表示法延时吸合继电器的线圈缓慢释放继电器的线圈时间继电器文字符号:KT吸收和缓放继电器的线圈机械保持电器的线圈电子继电器驱动元件静态继电器一般符号,常开触点欠压继电器电流继电器(有最大和最小电流整定值)电流继电器文字符号:瓦斯保护器自动重合闸继电器电压表电压表文字符号:PV无功电流表积算仪表激励的最大需用量指示器无功功率表无功电流表文字符号:FAR 无功功率表文字符号:PR功率因素表相位表频率计功率因素表文字符号:PPF 相位表文字符号:PPA 频率表文字符号:PF同步指示器检流计转速表记录式功率表温度计、高温计组合式记录功率表和无功功率表录波器电度表复费率电度表超量电度表发送器电度表带最大需量记录器电度表无功电度表带最大需量指示器电度表热电偶(形式1)无功电度表文字符号:PJR 最大需量表(负荷监测仪)文字符号:PM 热电偶文字符号:TC热电偶(形式2) 信号转换器带触点的钟热电偶文字符号:TC母钟子钟、钟信号灯信号灯文字符号:HG(绿);HR(红)闪光型信号灯电喇叭电铃蜂鸣器报警器电机\发电机电气图形符号发电机同步发电机电动机发电机文字符号:G 同步发电机文字符号:GS 电动机文字符号:M同步电动机三相绕组式感应电动机三相鼠笼式感应电动机同步电动机文字符号:MS单相鼠笼式有分相绕组引出端的感应电动机鼠笼式电动机文字符号:MC变压器图形符号双绕组变压器双绕组变压器(形式2)绕组间有屏蔽的双绕组单相变压器变压器文字符号:T一个绕组上有中心点抽头的变压器一个绕组上有中心点抽头的变压器绕组间有屏蔽的双绕组单相变压器星形-三角形连接的三相变压器星形-三角形连接的三相变压器四个抽头星形-星形连接的变压器四个抽头星形-星形连接的变压器单相变压器组成的三相变压器,星形-三角形连接有载分接开关的三相变压器有载分接开关的三相变压器星形-星形-三角形连接三相变压器星形-星形-三角形连接三相变压器自藕变压器单相自藕变压器单相自藕变压器三相自藕变压器,星形连接三相自藕变压器,星形连接可调压的单相自藕变压器可调压的单相自藕变压器三相感应调压器电流电压互感器图形符号扼流线圈电压互感器三绕组电压互感器电压互感器文字符号:TV两个铁芯两个次级绕组电流互感器电流互感器有一个铁芯两个次级绕组电流互感器电流互感器文字符号:TA 电流互感器文字符号:TA三个电流互感器具有三条穿线一次导体的脉冲变压器或电流互感器具有两个铁心,每个铁心有一个次级绕组的三个电流互感器二个电流互感器(第1、3相各有一个;三根次级引线)具有两个铁心,每个铁心有一个次级绕组的二个电流互感器位置文件用电气图形符号规划(设计)的发电站运行的或未加规定的发电站规划(设计)的热电站运行的或未加规定的发电站规划(设计)的变电所、配电所运行的或未加规定的变电所、配电所线路、连线地下线路具有埋入地下连接点的线路接地极接地线水下(海底)线路架空线路管道线路(标注管孔数量)管道线路电缆桥架线路电缆沟线路过孔线路中性线保护线保护接地线中性线和保护线共用线具有保护线和中性线的三相配线向上配电向下配线单根连线汇入线束垂直通过配线线束(方法1) 线束(方法2) 单线连线多线连线避雷带、避雷线、避雷网避雷针物件(轮廓内填写代号或文字) 物件(轮廓内填写代号或文字) 电气箱柜(就近标注种类代号)配电中心动力配电箱应急电力配电箱照明配电箱应急照明配电箱盒(箱)接线盒用户端发电机起动机调节-起动器星-三角起动器可逆式电机直接在线接触器式起动器自藕变压器式起动器带可控整流器的调节-起动器多个电源插座带保护接点(电源插座) 单相(电源插座) 三相(电源插座)三相防爆(电源)插座单相密封(电源)插座三相密封(电源)插座带护板的(电源)插座带单极开关的(电源)插座带连锁开关的(电源)插座具有隔离变压器的插座开关一般符号暗装开关带指示灯的开关单极限时开关多拉单极开关两控单极开关中间开关、等效电路图调光器按钮两个按钮单元组成的按钮盒三个按钮单元组成的按钮盒限时设备、定时器定时开关钥匙开关、看守系统装置散光灯气体放电灯的辅助设备在专用电路上的事故照明灯自带电源的事故照明灯故障灯、危险信号灯,红色闪烁热水器电风扇时钟、时钟记录器电锁安全隔离变压器电动阀电磁阀风机盘管窗式空调器熔断器盒刀开关箱断路器箱、母线槽插接箱接线端子箱固定分支带有保护触点的插座的直通段带有设备箱固定式分支器的直通区域。

电气图纸常用文字图形标识符号

电气图纸常用文字图形标识符号

常用低压电器的文字符号
2010-09-13 18:41
QS:开启式负荷开关
QF:封闭式负荷开关
QS:转换开关(电器图形符号和开启式负荷开关不一样)
QM或QF:自动空气断路器(电器图形符号和封闭式负荷开关不一样)FU:熔断器
KM:交流接触器或直流接触器
KA:电流型继电器或中间继电器
KV:电压型继电器
FR:热继电器
KT:时间继电器
KS:速度继电器
SB:按钮开关
【常用中英文按钮标牌的名称对照】
ON:通OFF:断
START:启动STOP:停止
INCH:点动RUN:运转
RORWARO:正转(向前)REVERSE:反转(向后)
FAST:高速SECOND:中速SLOW:低速
HAND:手动AUTO:自动RESET:复位
LIP:上升DOWN:下降
OPEN:开CLOSE:关
LEFT:左RIGHT:右
HIGH:高LOW:低
TEST:试验JOG:微动
ACKNOWLEDGE:受信EMERGSTOP:紧停SQ:位置开关或行程开关。
